第15章《电流和电路》单元测试卷-2022-2023学年九年级物理全一册同步考点专题训练（人教版）

这是一份第15章《电流和电路》单元测试卷-2022-2023学年九年级物理全一册同步考点专题训练（人教版），文件包含第15章《电流和电路》单元测试卷解析版docx、第15章《电流和电路》单元测试卷原卷版docx、第15章《电流和电路》单元测试卷考试版docx等3份试卷配套教学资源，其中试卷共43页， 欢迎下载使用。

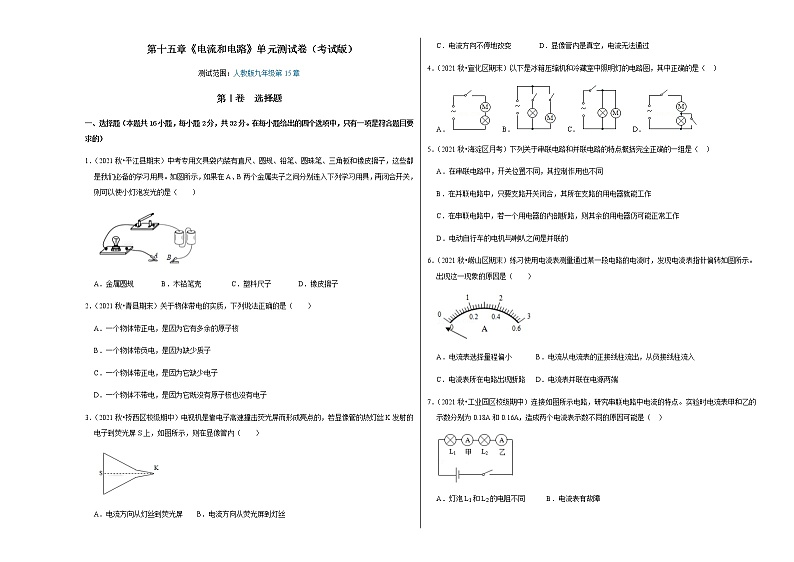

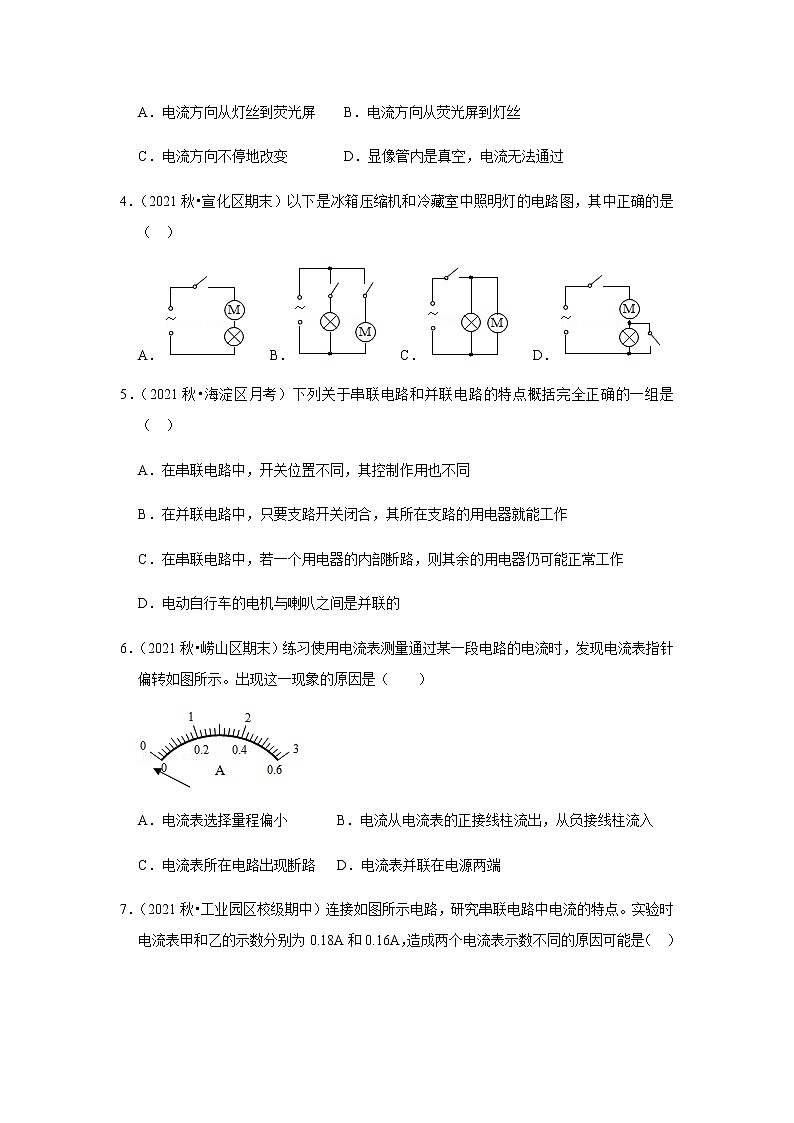

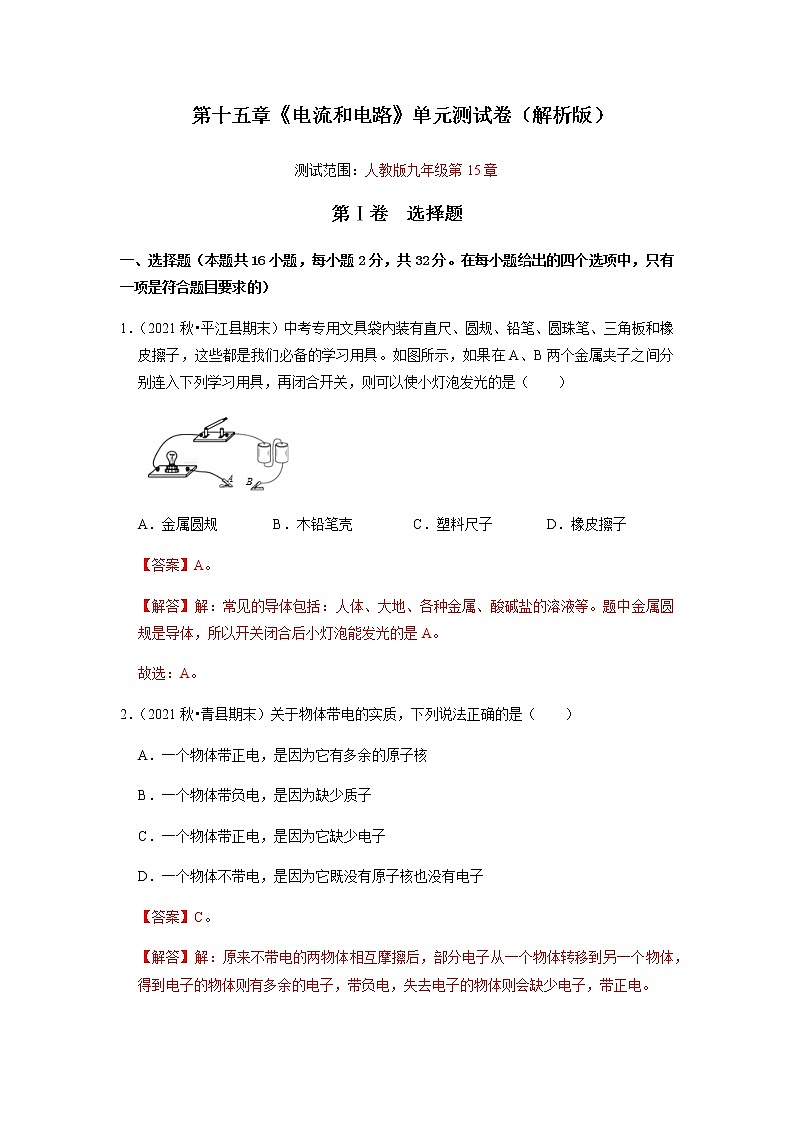

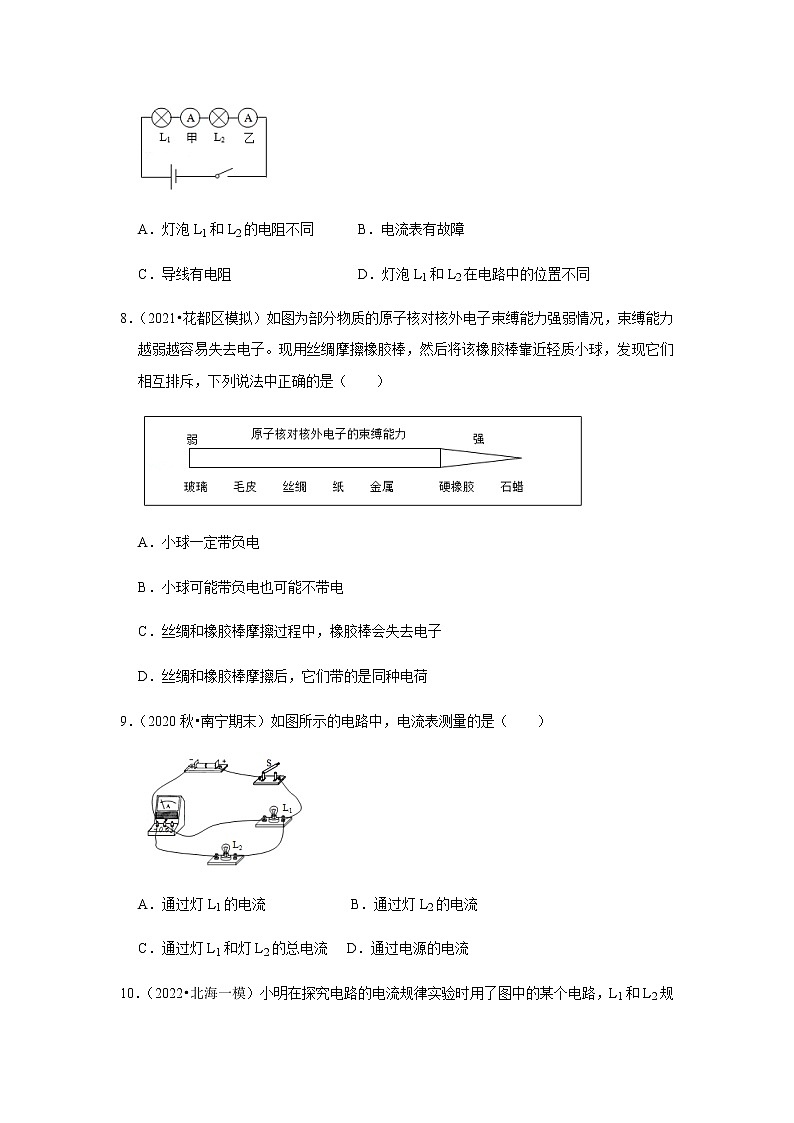

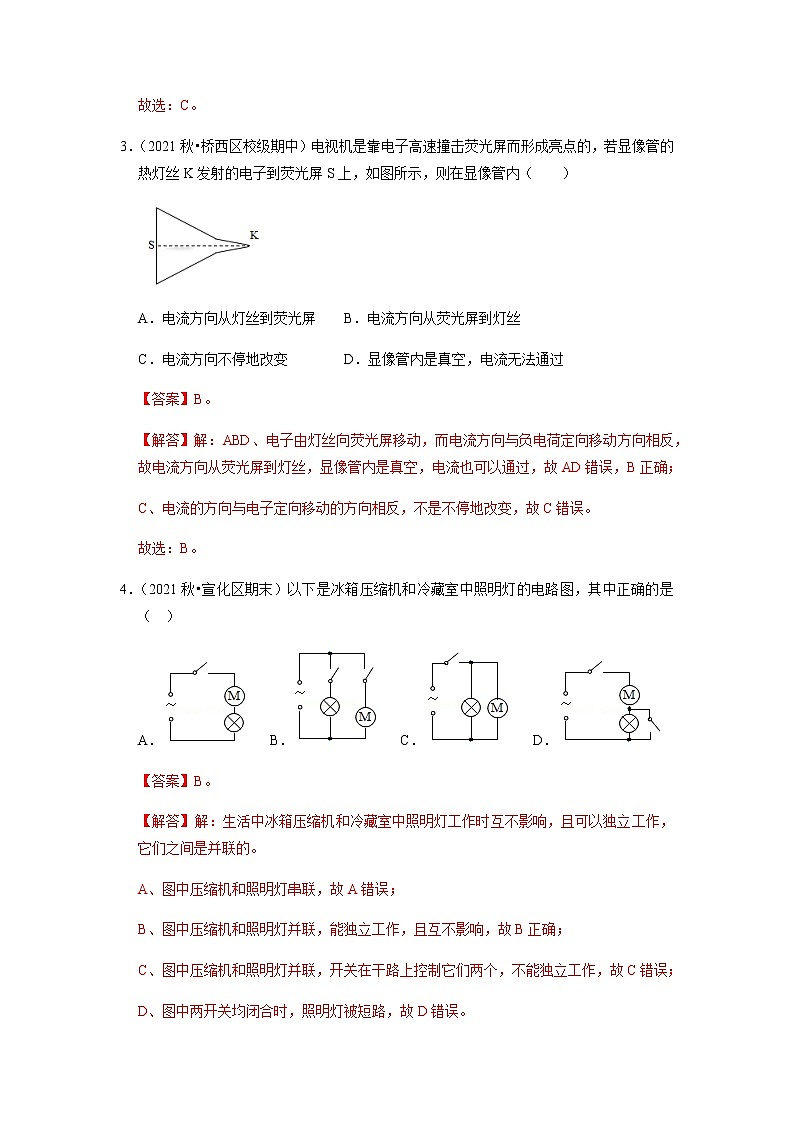

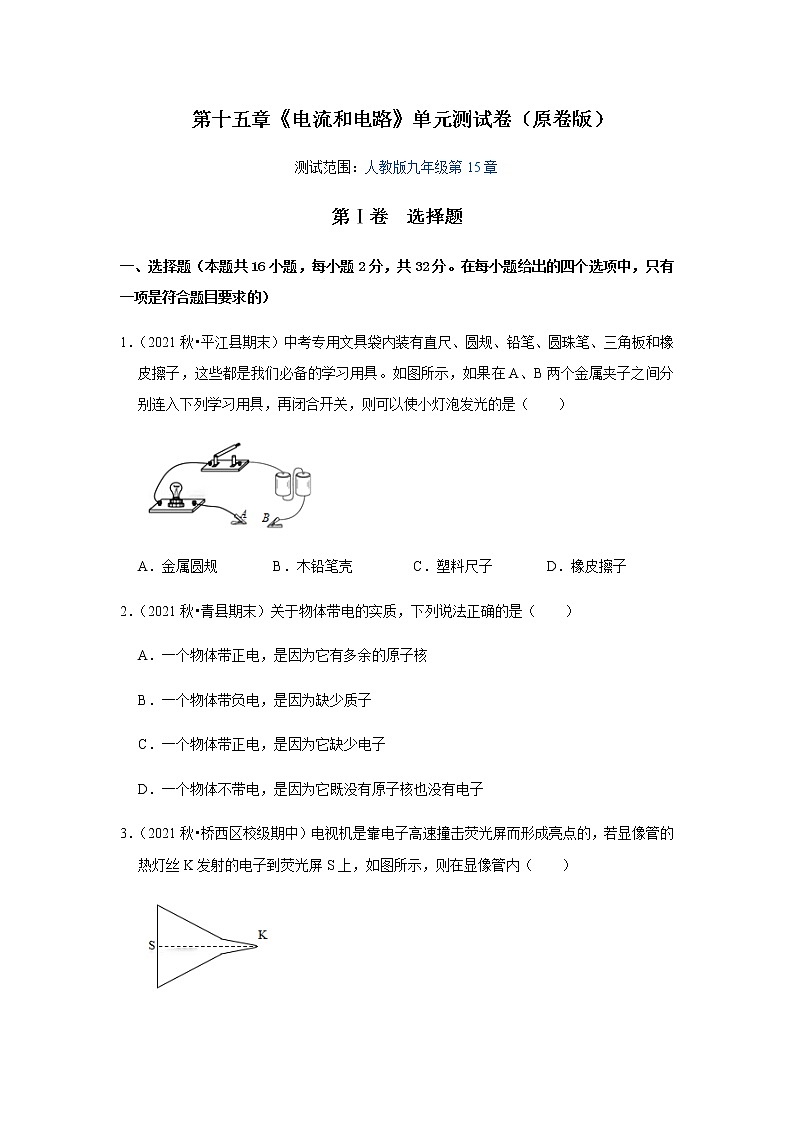

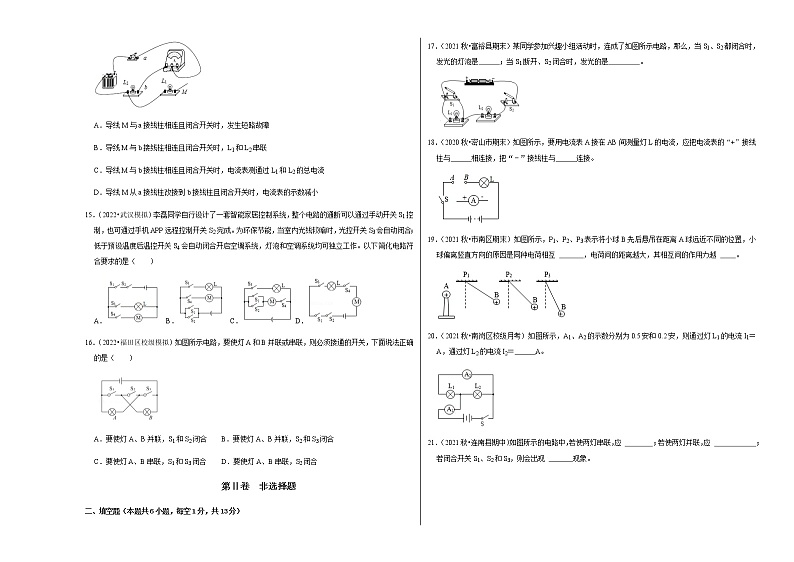

第十五章《电流和电路》单元测试卷（考试版）测试范围：人教版九年级第15章第Ⅰ卷  选择题一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2021秋•平江县期末）中考专用文具袋内装有直尺、圆规、铅笔、圆珠笔、三角板和橡皮擦子，这些都是我们必备的学习用具。如图所示，如果在A、B两个金属夹子之间分别连入下列学习用具，再闭合开关，则可以使小灯泡发光的是（　　） A．金属圆规 B．木铅笔壳 C．塑料尺子 D．橡皮擦子2．（2021秋•青县期末）关于物体带电的实质，下列说法正确的是（　　）A．一个物体带正电，是因为它有多余的原子核 B．一个物体带负电，是因为缺少质子 C．一个物体带正电，是因为它缺少电子 D．一个物体不带电，是因为它既没有原子核也没有电子3．（2021秋•桥西区校级期中）电视机是靠电子高速撞击荧光屏而形成亮点的，若显像管的热灯丝K发射的电子到荧光屏S上，如图所示，则在显像管内（　　） A．电流方向从灯丝到荧光屏 B．电流方向从荧光屏到灯丝 C．电流方向不停地改变         D．显像管内是真空，电流无法通过4．（2021秋•宣化区期末）以下是冰箱压缩机和冷藏室中照明灯的电路图，其中正确的是（　）A．   B．   C．   D．5．（2021秋•海淀区月考）下列关于串联电路和并联电路的特点概括完全正确的一组是（  ）A．在串联电路中，开关位置不同，其控制作用也不同 B．在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作 C．在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作 D．电动自行车的电机与喇叭之间是并联的6．（2021秋•崂山区期末）练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）A．电流表选择量程偏小    B．电流从电流表的正接线柱流出，从负接线柱流入C．电流表所在电路出现断路    D．电流表并联在电源两端7．（2021秋•工业园区校级期中）连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（　）A．灯泡L1和L2的电阻不同       B．电流表有故障 C．导线有电阻                   D．灯泡L1和L2在电路中的位置不同8．（2021•花都区模拟）如图为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦橡胶棒，然后将该橡胶棒靠近轻质小球，发现它们相互排斥，下列说法中正确的是（　　）   A．小球一定带负电 B．小球可能带负电也可能不带电 C．丝绸和橡胶棒摩擦过程中，橡胶棒会失去电子 D．丝绸和橡胶棒摩擦后，它们带的是同种电荷 9．（2020秋•南宁期末）如图所示的电路中，电流表测量的是（　　） A．通过灯L1的电流          B．通过灯L2的电流 C．通过灯L1和灯L2的总电流  D．通过电源的电流10．（2022•北海一模）小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）A．  B． C．  D．11．（2021秋•乌拉特前旗校级期中）如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（　　）A．0.7A B．0.42A C．0.28A D．1.12A12．（2021秋•平谷区期末）在图示的电路中，闭合开关，电源会发生短路的是（　　）A．   B．  C．    D．13．（2021秋•沂水县期中）如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是（　　）A．   B．   C．   D．14．（2022•费县一模）如图所示，在“用电流表测电流”的实验中，电路的其它部分都已连接完毕，只有导线M还未连入电路。下列说法正确的是（　　）A．导线M与a接线柱相连且闭合开关时，发生短路故障 B．导线M与b接线柱相连且闭合开关时，L1和L2串联 C．导线M与b接线柱相连且闭合开关时，电流表测通过L1和L2的总电流 D．导线M从a接线柱改接到b接线柱且闭合开关时，电流表的示数减小15．（2022•武汉模拟）李磊同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关S1控制，也可通过手机APP远程控制开关S2完成。为环保节能，当室内光线较暗时，光控开关S3会自动闭合；低于预设温度后温控开关S4会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是（　　）A．  B．  C． D．16．（2022•福田区校级模拟）如图所示电路，要使灯A和B并联或串联，则必须接通的开关，下面说法正确的是（　　） A．要使灯A、B并联，S1和S2闭合    B．要使灯A、B并联，S2和S3闭合 C．要使灯A、B串联，S1和S3闭合    D．要使灯A、B串联，S2闭合第Ⅱ卷  非选择题二、填空题（本题共6小题，每空1分，共13分）17．（2021秋•富裕县期末）某同学参加兴趣小组活动时，连成了如图所示电路，那么，当S1、S2都闭合时，发光的灯泡是　  　；当S1断开、S2闭合时，发光的是　     　。 18．（2020秋•密山市期末）如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与　  　相连接，把“﹣”接线柱与　  　连接。19．（2021秋•市南区期末）如图所示，P1、P2、P3表示将小球B先后悬吊在距离A球远近不同的位置，小球偏离竖直方向的原因是同种电荷相互 　   　，电荷间的距离越大，其相互间的作用力越 　 　。20．（2021秋•南岗区校级月考）如图所示，A1、A2的示数分别为0.5安和0.2安，则通过灯L1的电流I1＝　   　A，通过灯L2的电流I2＝　  　A。21．（2021秋•连南县期中）如图所示的电路中，若使两灯串联，应 　    　；若使两灯并联，应 　        　；若闭合开关S1、S2和S3，则会出现 　   　现象。22．（2021•合肥三模）如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　  　A，通过L2的电流为　   　A。 三．作图题（本题共3小题,每小题3分，共9分）23．（2022•深圳模拟）如图甲所示为测量小灯泡电功率的实验电路图，小灯泡额定电压3.8V，请用笔画线代替导线，将图乙中的实物连接起来。 24．（2022•兰州一模）请根据如图所示的实物图，请画出对应的电路图。 25．（2021秋•南海区期末）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请在图中用笔画线连接好电冰箱的工作电路图。四．解答题（共3分）26．（2021秋•密山市校级期末）现给你提供如下器材：一个符合实验要求的电池组、一个小灯泡、一个滑动变阻器、一个开关和若干导线。（1）请你设计一个电路，既能使灯泡正常发光，又能起到调光的作用。（2）如果这样的调光方式用到家庭照明电路中，能否真正起到节能的作用？请说说你的看法。   五．实验探究题（本题共3小题，每空1分，共20分）27．（7分）（2021秋•赣州期中）在“连接串联电路”的实验中，实验电路如图1所示。 （1）在连接电路时，开关应该处于 　  　状态。（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L2仍然都不亮，再按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是 　 　A．L1灯丝断了    B．L2灯丝断了     C．L1短路     D．L2与灯座接触不良（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象。这样操作的目的是探究 　       　。（4）小莉又想研究“在并联电路中，开关的位置是否会影响它的控制作用”，于是她找来了器材并按如图2所示电路连接实物进行实验。①把开关只连在a处时，闭合、断开开关，发现它可以控制 　      　（选填“L1”“L2”或“L1和L2”）②把开关只连在b处时，闭合、断开开关，发现它可以控制L1，把开关再只连接在c处，闭合、断开开关，发现它可以控制 　  　（选填“L1”“L2”或“L1和L2”）。③【实验结论】通过以上实验分析得出结论：在并联电路中干路开关控制 　       　，支路开关控制 　        　。28．（6分）（2021秋•宿迁期中）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。 （1）在按实验的电路图连接实物电路时，开关S应处于 　   　状态；开始实验时，他先将电流表接A处，闭合开关S后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：　                           　；（2）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 　          　         ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 　   　A；（3）在解决了以上问题后，将电流表分别接入 A、B、C三点处，闭合开关，分别测出干路和支路电流记录在表格中。依据实验数据初步得到结论 　                               　。为使结论更具有普遍性，接下来应该采取的操作是 　               　。电流表的测量对象电流表的示数 I/AL1所在的支路0.30L2所在的支路0.20干路0.5029．（7分）（2021秋•普洱期中）在“探究并联电路电流规律”的实验中。（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应优先选用 　    　，并进行 　    　。（2）小方连接的部分电路如图所示，请你将电路连接完整。（3）实验开始前，滑动变阻器的滑片应置于 　   　端。（选填“左”或“右”）（4）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光，电流表A1和A2有示数，电流表A示数为零。电路故障可能是 　                   　。（5）排除故障后继续进行实验，小方记录的数据如表所示。实验次数通过L1的电流I1/A通过L1的电流I2/A干路中的电流I/A10.10.10.220.30.30.630.40.40.8分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，应 　                    　，再进行实验。（6）由表中数据可以得出结论 　                                           　。 六．计算题（本题共3小题，共23分）30．（6分）（2021秋•葫芦岛月考）在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？     31．（8分）（2021秋•乌拉特前旗校级期中）如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：（1）电流表A的示数为多少？（2）通过灯泡L2的电流为多少？         32．（9分）（2021秋•凤山县期中）认真观察图，分析并解答下面的问题：（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
