第19章《生活用电》单元测试卷-2022-2023学年九年级物理全一册同步考点专题训练（人教版）

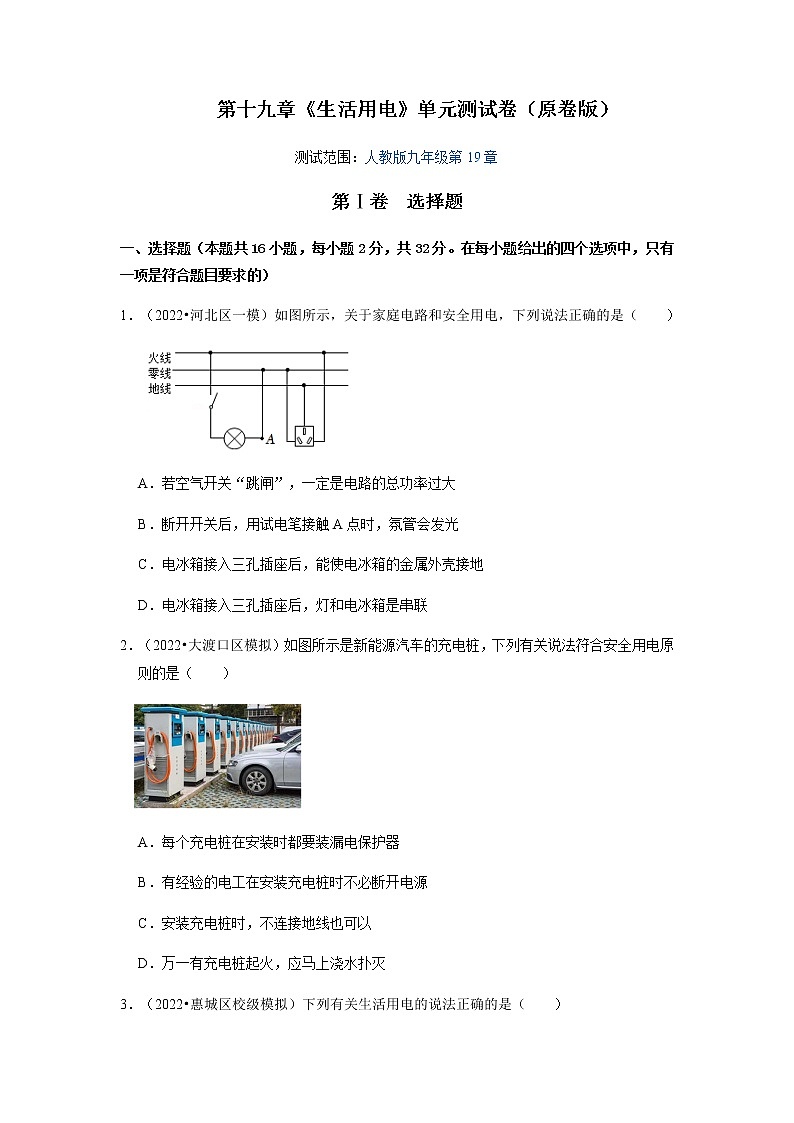

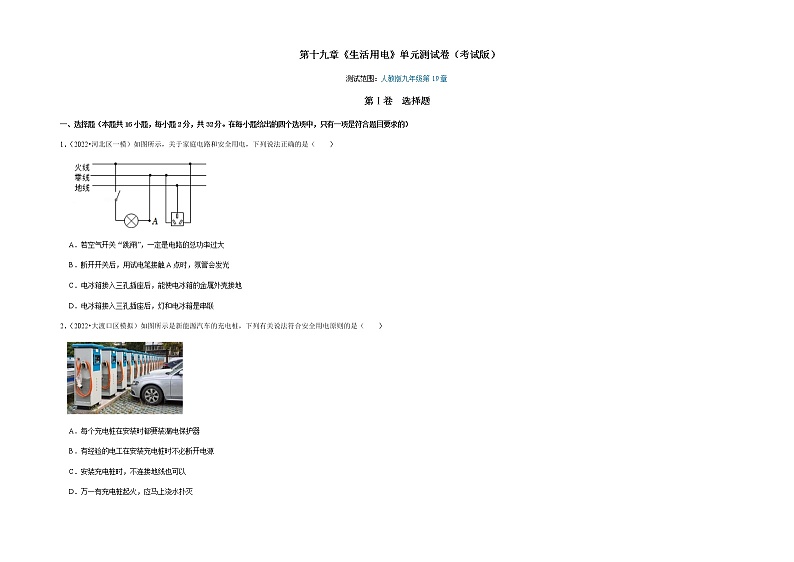

    第十九章《生活用电》单元测试卷（原卷版）

测试范围：人教版九年级第19章

第Ⅰ卷  选择题

一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）

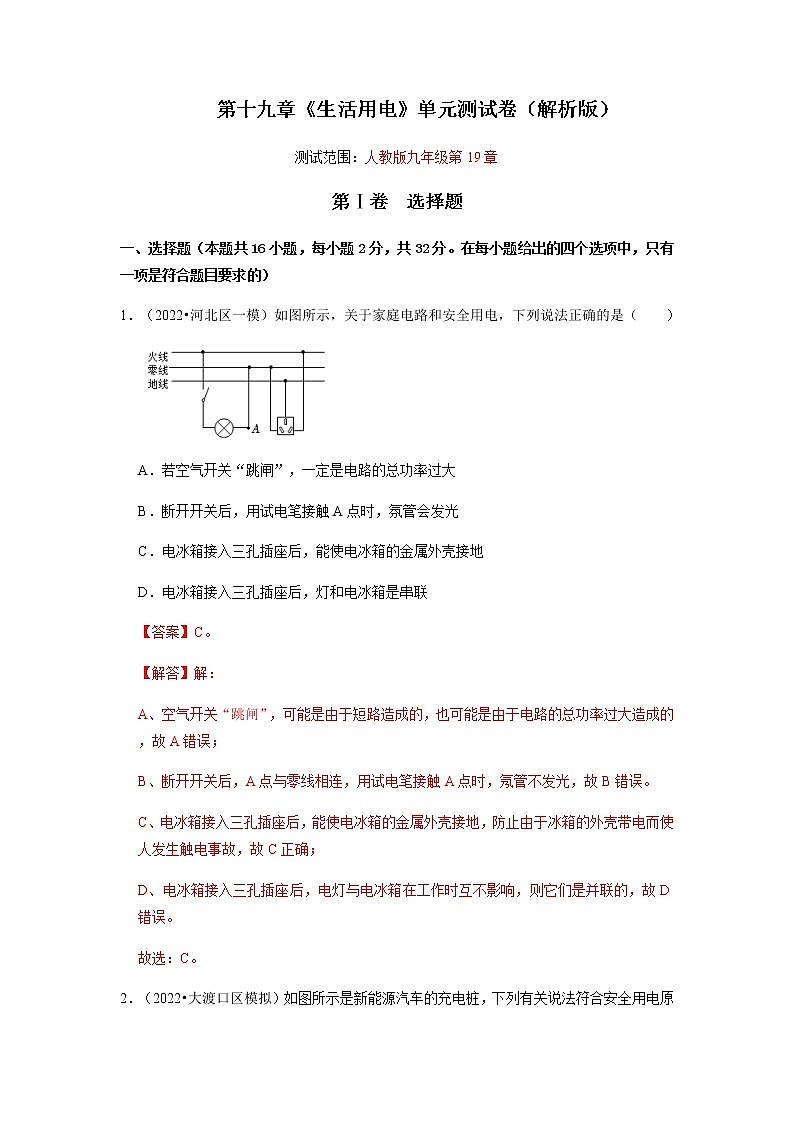

1．（2022•河北区一模）如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）

A．若空气开关“跳闸”，一定是电路的总功率过大

B．断开开关后，用试电笔接触A点时，氛管会发光

C．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地

D．电冰箱接入三孔插座后，灯和电冰箱是串联

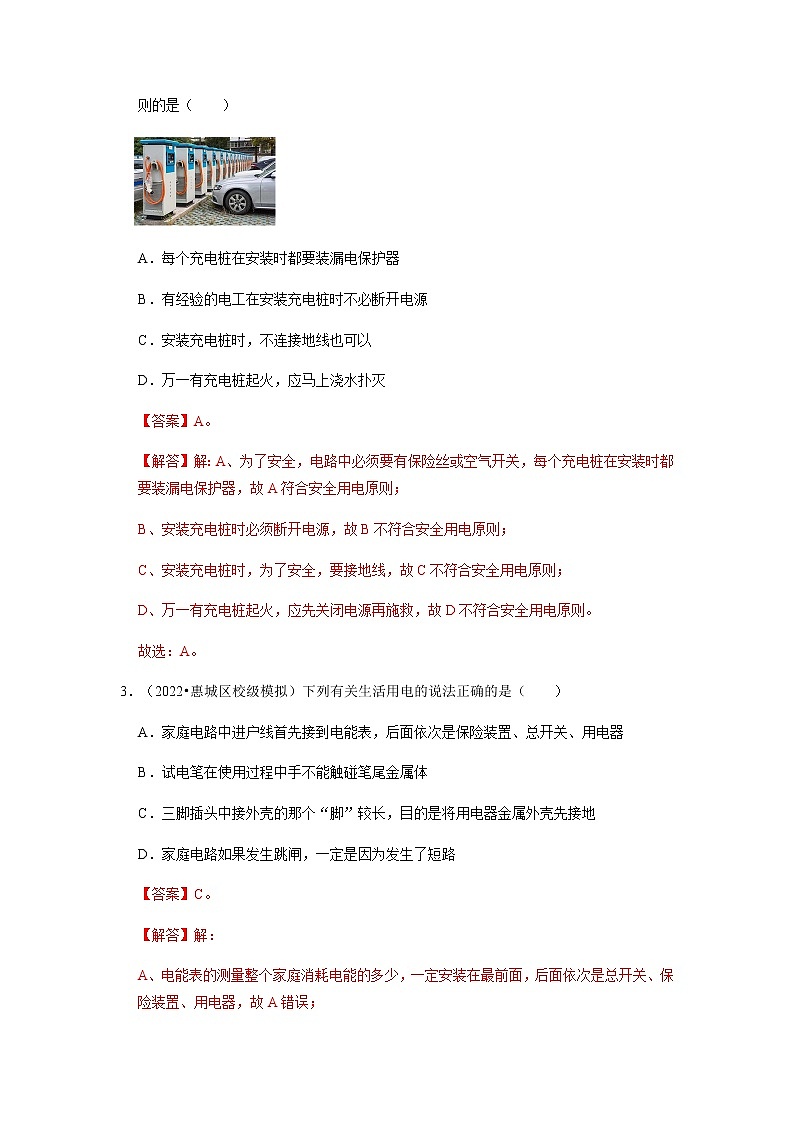

2．（2022•大渡口区模拟）如图所示是新能源汽车的充电桩，下列有关说法符合安全用电原则的是（　　）

A．每个充电桩在安装时都要装漏电保护器

B．有经验的电工在安装充电桩时不必断开电源

C．安装充电桩时，不连接地线也可以

D．万一有充电桩起火，应马上浇水扑灭

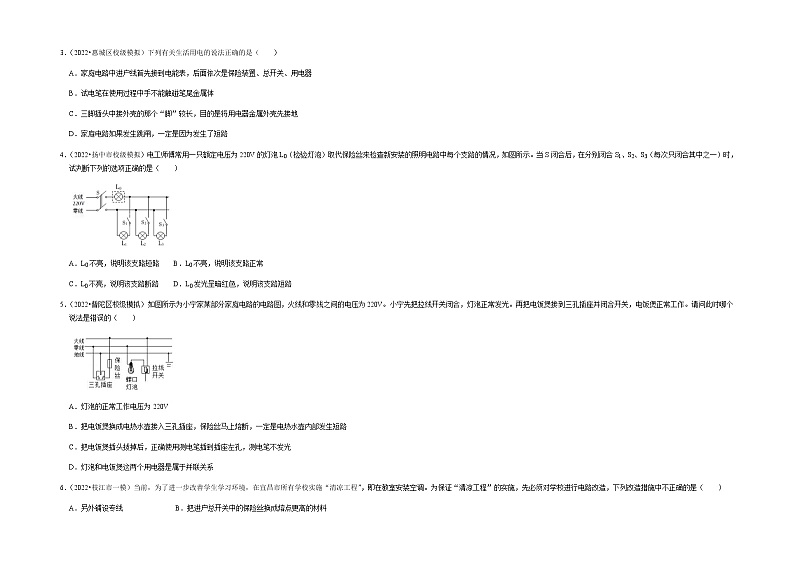

3．（2022•惠城区校级模拟）下列有关生活用电的说法正确的是（　　）

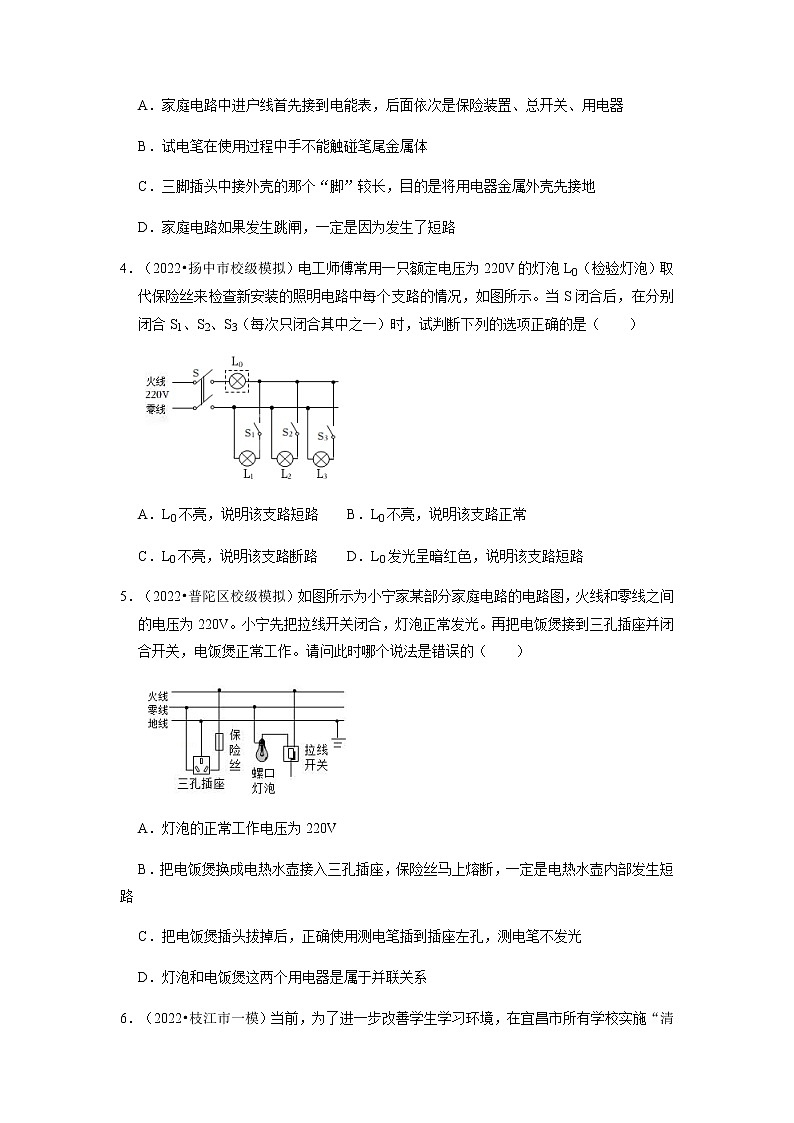

A．家庭电路中进户线首先接到电能表，后面依次是保险装置、总开关、用电器

B．试电笔在使用过程中手不能触碰笔尾金属体

C．三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地

D．家庭电路如果发生跳闸，一定是因为发生了短路

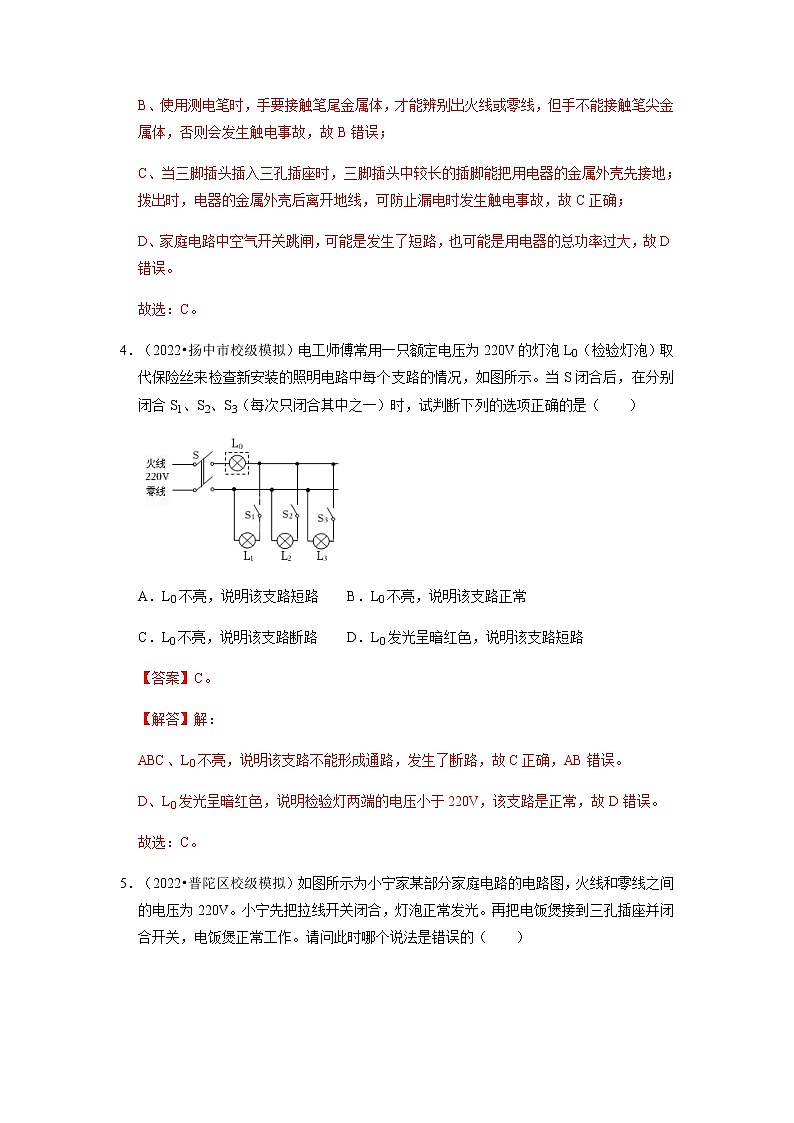

4．（2022•扬中市校级模拟）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，在分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（　　）

A．L0不亮，说明该支路短路  B．L0不亮，说明该支路正常

C．L0不亮，说明该支路断路  D．L0发光呈暗红色，说明该支路短路

5．（2022•普陀区校级模拟）如图所示为小宁家某部分家庭电路的电路图，火线和零线之间的电压为220V。小宁先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（　　）

A．灯泡的正常工作电压为220V

B．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，一定是电热水壶内部发生短路

C．把电饭煲插头拔掉后，正确使用测电笔插到插座左孔，测电笔不发光

D．灯泡和电饭煲这两个用电器是属于并联关系

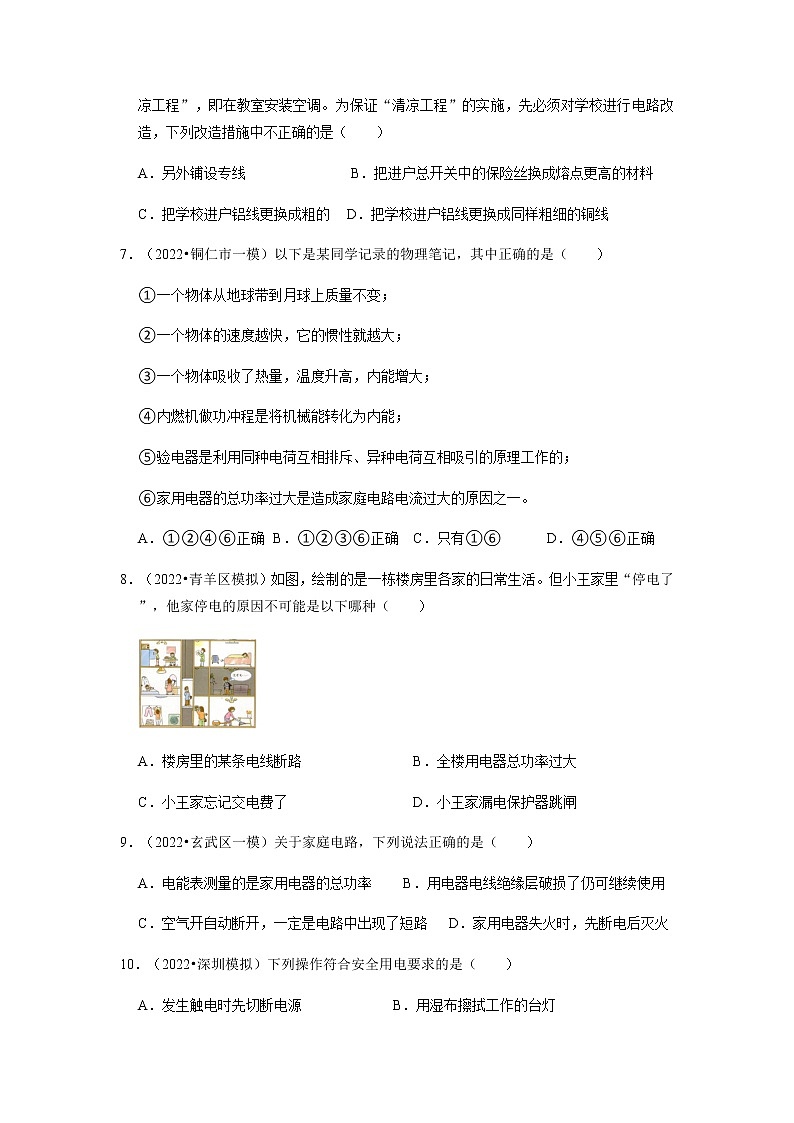

6．（2022•枝江市一模）当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。为保证“清凉工程”的实施，先必须对学校进行电路改造，下列改造措施中不正确的是（　　）

A．另外铺设专线              B．把进户总开关中的保险丝换成熔点更高的材料

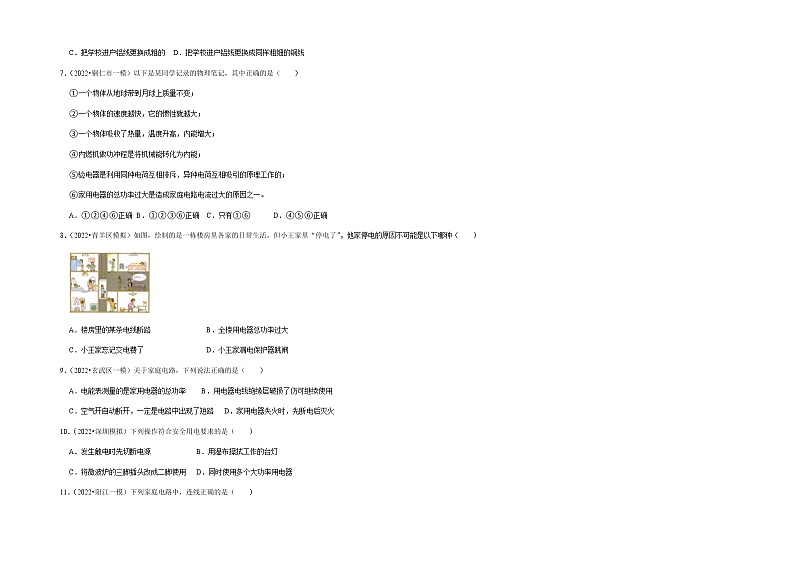

C．把学校进户铝线更换成粗的  D．把学校进户铝线更换成同样粗细的铜线

7．（2022•铜仁市一模）以下是某同学记录的物理笔记，其中正确的是（　　）

①一个物体从地球带到月球上质量不变；

②一个物体的速度越快，它的惯性就越大；

③一个物体吸收了热量，温度升高，内能增大；

④内燃机做功冲程是将机械能转化为内能；

⑤验电器是利用同种电荷互相排斥、异种电荷互相吸引的原理工作的；

⑥家用电器的总功率过大是造成家庭电路电流过大的原因之一。

A．①②④⑥正确 B．①②③⑥正确 C．只有①⑥ D．④⑤⑥正确

8．（2022•青羊区模拟）如图，绘制的是一栋楼房里各家的日常生活。但小王家里“停电了”，他家停电的原因不可能是以下哪种（　　）

A．楼房里的某条电线断路 B．全楼用电器总功率过大

C．小王家忘记交电费了 D．小王家漏电保护器跳闸

9．（2022•玄武区一模）关于家庭电路，下列说法正确的是（　　）

A．电能表测量的是家用电器的总功率  B．用电器电线绝缘层破损了仍可继续使用

C．空气开自动断开，一定是电路中出现了短路    D．家用电器失火时，先断电后灭火

10．（2022•深圳模拟）下列操作符合安全用电要求的是（　　）

A．发生触电时先切断电源            B．用湿布擦拭工作的台灯

C．将微波炉的三脚插头改成二脚使用    D．同时使用多个大功率用电器

11．（2022•阳江一模）下列家庭电路中，连线正确的是（　　）

A．  B．   C．  D．

12．（2022•长治模拟）除夕之夜，小伟全家正在看春晚，突然家里的用电器全部停止工作，小伟发现周围人家的灯还亮着，经检查发现是自己家的保险丝熔断了。小伟爸爸维修电路的操作流程符合安全用电原则的是（　　）

A．断开开关→更换保险丝→闭合开关→查找原因

B．断开开关→查找原因→更换保险丝→闭合开关

C．断开开关→查找原因→闭合开关→更换保险丝

D．更换保险丝→断开开关→查找原因→闭合开关

13．（2022•青山区模拟）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。家庭电路中总开关上装有漏电

保护器和空气开关，若出现如图所示的四种事故，下列说法正确的是（　　）

A．发生图甲、乙所示的事故时，漏电保护器都可能会迅速切断电流

B．发生图丙、丁所示的事故时，空气开关都可能会切断电流

C．发生图甲、乙所示的事故时，空气开关都可能会切断电流

D．发生图丙、丁所示的事故时，漏电保护器都可能会迅速切断电流

14．（2022春•青岛期中）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（　　）

A．插座通电后可用湿布擦去表面灰尘

B．插座内只连接火线和零线，即可连接使用三脚插头的用电器

C．当多个用电器插入该插座时，各用电器之间相互不影响

D．标有“220V 3000W”的电热水器可使用该插座

15．（2022•大兴区一模）关于家庭电路和安全用电，下列说法中正确的是（　　）

A．我国家庭电路的电压是200V     B．用电器着火时应立即用水浇灭

C．洗衣机在工作时金属外壳应接地 D．空气开关“跳闸”一定是因为发生了短路故障

16．（2021•昆明模拟）如图是一个电热电器电路，电热丝，指示灯，开关组成串联电路，接在电源上，已知该电路有一个元件断路，一个元件短路，但不知道是哪个有故障，今用一个校验电灯分别接在各处得到。下表所示的结果，根据表格内容可判断（　　）

A．指示灯断路，开关短路   B．指示灯断路，电热丝短路

C．电热丝断路，开关短路   D．开关断路，指示灯短路

第Ⅱ卷  非选择题

二、填空题（本题共9小题，每空1分，共31分）

17．（2022•广州模拟）在小明家照明电路中，控制客厅灯的开关应接在 　 　线和灯之间；如图所示，他用测电笔检测电路的操作方法正确的是 　 　图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 　      　（填“加接零线”“加接地线”或“加接空气开关”）。

18．（2022•大连模拟）在家庭电路中，为了防止触电，必须把用电器的开关装在 　 　（填“火”、“零”或“地”）线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 　                           　。

19．（2022•邵阳模拟）如图所示，当所有开关闭合后，输电线因电流过大而燃烧起来，像这种产生电流过大的原因是 　        　（选填“总功率过大”或“发生短路”）。新建楼房的供电线路为避免这种情况，应安装 　    　（选填“空气开关”或“漏电保护器”）。

20．（2021秋•乌鲁木齐期末）电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。

如图所示为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为 　 　（填“220”或“380”）V，人在该电压下发生的触电事故一般为 　 　（填“接触”或“电弧”）触电。该电动机工作时外壳 　   （填“必须”或“不必”）接地。

21．（2022•深圳模拟）图为家庭电路的局部示意图。三孔插座的“b”端点，应该接在　　线上；电灯与开关电路的“d”“e”两个端点中，需要接在火线上的是　  　。

22．（2022•常州模拟）家庭电路的触电事故都是人体直接或间接跟 　 　线接触造成的。

 　   　（可以/不能）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 　  　（会/不会）发光。

23．（2021秋•兴隆县期末）如图是安装了漏电保护器的家庭电路。甲、乙两处分别装电灯和开关，　 　处应装开关（选填“甲”或“乙”）；若图中C处不慎触电时，漏电保护器检测到通过A、B两处的电流　     　（选填“相等”或“不相等”），从而迅速切断电路，起到保护作用；家里的进户线也有一定电阻（约几欧），当家中的所有用电器都工作时，原来开着的电灯会　   　（选填“变亮”、“变暗”或“不变”）。

24．（2022•道里区模拟）小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 　 　方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为 　                  　。

25．（2022•番禺区一模）如图为按照安全用电原则接入的家庭电路，a线应该为 　 　（选填“火”或“零”）线；电路正常，断开开关后，用试电笔检测A点时，氖管 　  　（选填“发光”或“不发光”）；用试电笔检测B点时，氖管 　     　（选填“发光”或“不发光”）。

三、作图题（本题共4小题，每题5分，共20分）

26．（2022•惠州一模）如图所示，用笔画线代替导线将电灯和开关接到电路中。

27．（2022•重庆开学）请按要求完成下列作图：用笔画线代替导线，正确连接家庭电路。

28．（2022•兰考县模拟）已知L1、L2并联在电路中，S1是这部分家庭电路的总开关，同时控制两盏灯和两个插座，请你用笔画线代替导线正确连接电路。

29．（2022•连山区校级模拟）如图甲是一个带开关和指示灯的三孔插座。小明发现当开关控制指示灯和插座，指示灯和插座工作时互不影响。请在图乙中画出插座中的开关、指示灯和插孔的正确连接方式。

四、解答题（共2小题，共17分）

30．（7分）（2021秋•钦北区期末）发现有人触电时。写出两条你可以采取的正确措施。

31．（10分）（2022•龙沙区一模）家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通；用电器进水也会造成短路。请根据所学知识，分析短路对家庭电路带来的安全隐患。
