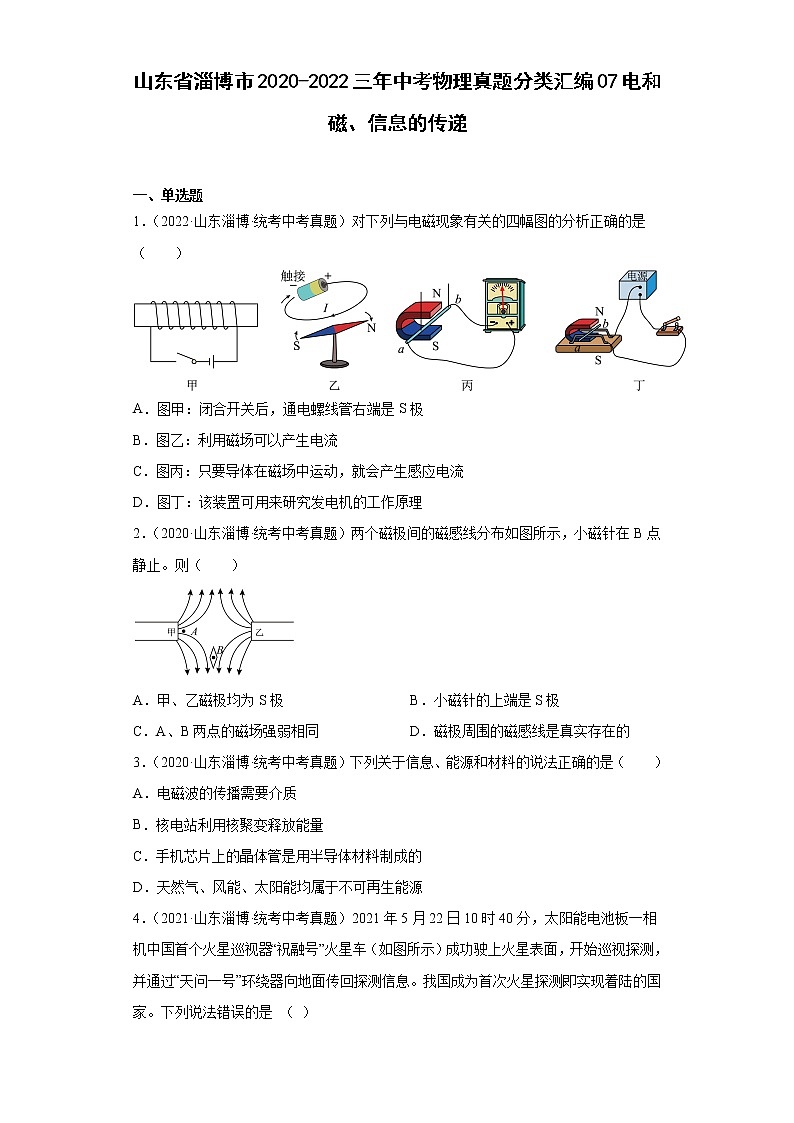

山东省淄博市2020-2022三年中考物理真题分类汇编07电和磁、信息的传递

这是一份山东省淄博市2020-2022三年中考物理真题分类汇编07电和磁、信息的传递，共7页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

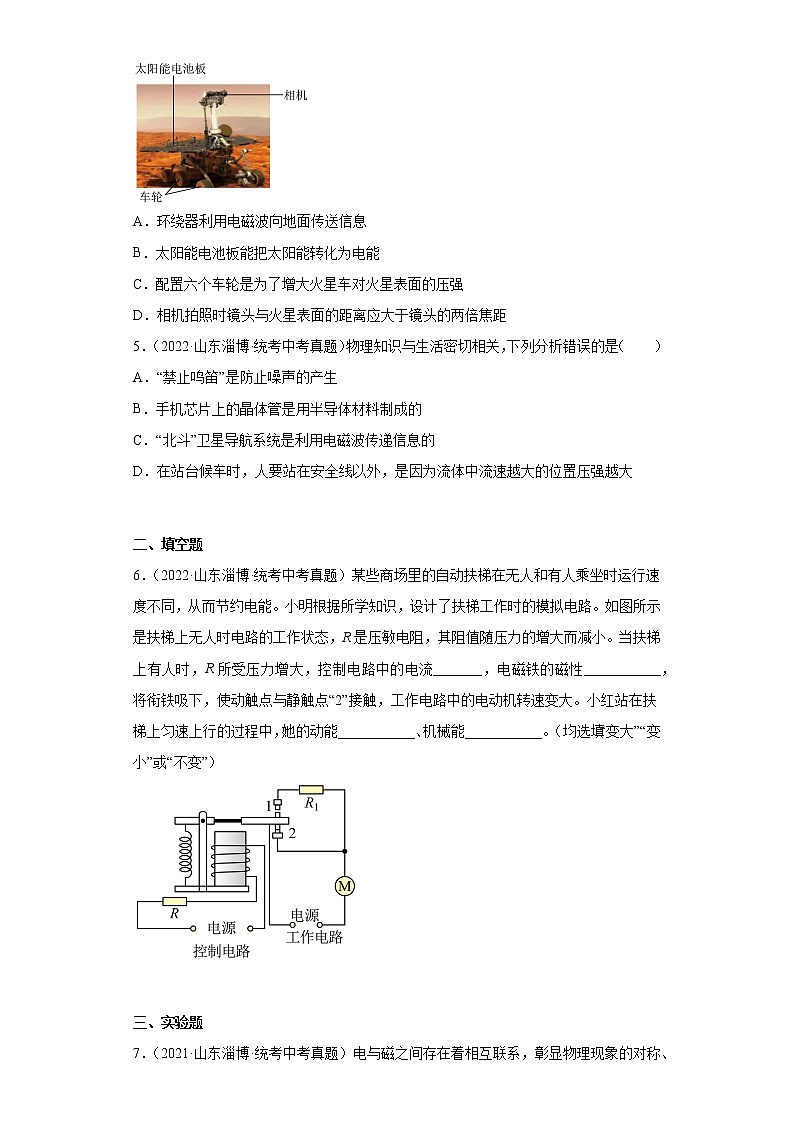

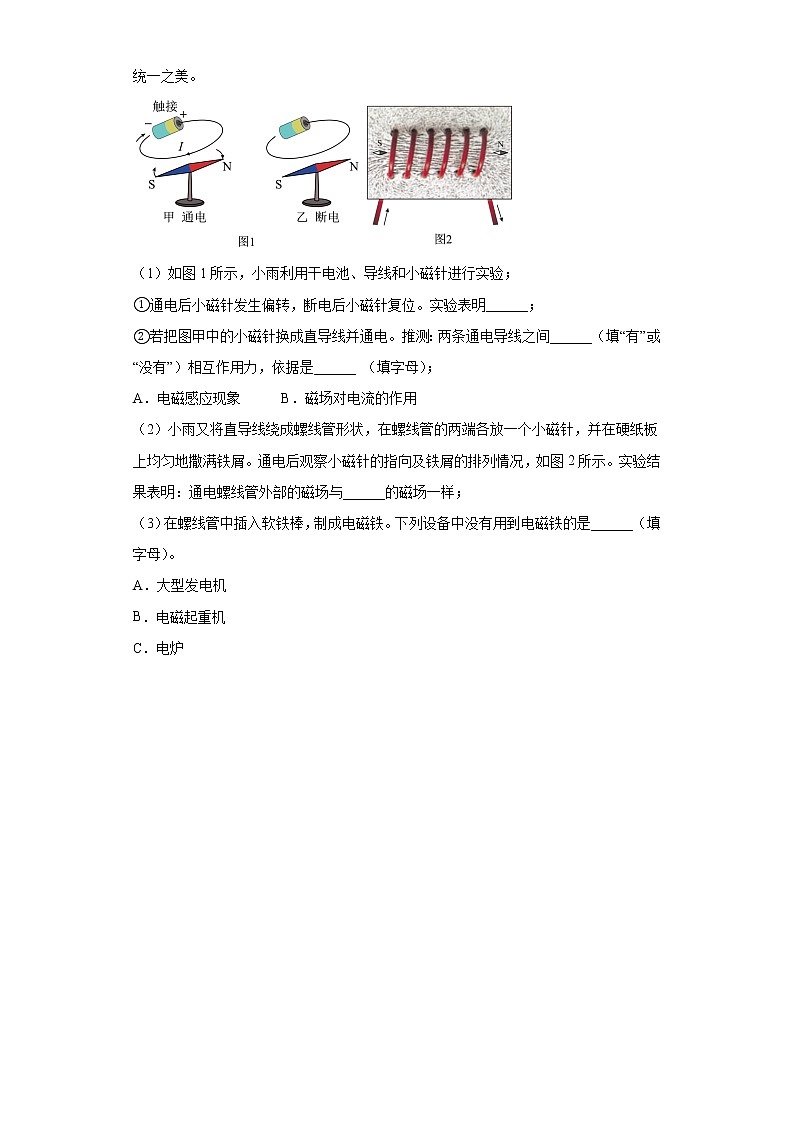

山东省淄博市2020-2022三年中考物理真题分类汇编07电和磁、信息的传递 一、单选题1．（2022·山东淄博·统考中考真题）对下列与电磁现象有关的四幅图的分析正确的是（　　）A．图甲：闭合开关后，通电螺线管右端是S极B．图乙：利用磁场可以产生电流C．图丙：只要导体在磁场中运动，就会产生感应电流D．图丁：该装置可用来研究发电机的工作原理2．（2020·山东淄博·统考中考真题）两个磁极间的磁感线分布如图所示，小磁针在B点静止。则（　　）A．甲、乙磁极均为S极 B．小磁针的上端是S极C．A、B两点的磁场强弱相同 D．磁极周围的磁感线是真实存在的3．（2020·山东淄博·统考中考真题）下列关于信息、能源和材料的说法正确的是（　　）A．电磁波的传播需要介质B．核电站利用核聚变释放能量C．手机芯片上的晶体管是用半导体材料制成的D．天然气、风能、太阳能均属于不可再生能源4．（2021·山东淄博·统考中考真题）2021年5月22日10时40分，太阳能电池板一相机中国首个火星巡视器“祝融号”火星车（如图所示）成功驶上火星表面，开始巡视探测，并通过“天问一号”环绕器向地面传回探测信息。我国成为首次火星探测即实现着陆的国家。下列说法错误的是  （ ）A．环绕器利用电磁波向地面传送信息B．太阳能电池板能把太阳能转化为电能C．配置六个车轮是为了增大火星车对火星表面的压强D．相机拍照时镜头与火星表面的距离应大于镜头的两倍焦距5．（2022·山东淄博·统考中考真题）物理知识与生活密切相关，下列分析错误的是（　　）A．“禁止鸣笛”是防止噪声的产生B．手机芯片上的晶体管是用半导体材料制成的C．“北斗”卫星导航系统是利用电磁波传递信息的D．在站台候车时，人要站在安全线以外，是因为流体中流速越大的位置压强越大 二、填空题6．（2022·山东淄博·统考中考真题）某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节约电能。小明根据所学知识，设计了扶梯工作时的模拟电路。如图所示是扶梯上无人时电路的工作状态，R是压敏电阻，其阻值随压力的增大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流_______，电磁铁的磁性___________，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。小红站在扶梯上匀速上行的过程中，她的动能___________、机械能___________。（均选填“变大”“变小”或“不变”） 三、实验题7．（2021·山东淄博·统考中考真题）电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。（1）如图1所示，小雨利用干电池、导线和小磁针进行实验；①通电后小磁针发生偏转，断电后小磁针复位。实验表明______；②若把图甲中的小磁针换成直导线并通电。推测：两条通电导线之间______（填“有”或“没有”）相互作用力，依据是______ （填字母）；A．电磁感应现象          B．磁场对电流的作用（2）小雨又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向及铁屑的排列情况，如图2所示。实验结果表明：通电螺线管外部的磁场与______的磁场一样；（3）在螺线管中插入软铁棒，制成电磁铁。下列设备中没有用到电磁铁的是______（填字母）。A．大型发电机     B．电磁起重机        C．电炉
参考答案：1．A【详解】A．图甲闭合开关后，电流从通电螺线管的右侧流入，根据安培定则，则通电螺线管左端为N极，故右端是S极，故A正确；B．图乙为奥斯特实验，说明利用电流可以产生磁场，故B错误；C．图丙中没有电源，只有导体在磁场中做切割磁感线运动时，才会产生感应电流，故C错误； D．图丁中有电源，闭合开关，通电导体在磁场中运动，该装置可用来研究电动机的工作原理，故D错误。故选A。2．B【详解】A．磁体周围磁感线是从N极出来，回到S极，甲、乙磁极均为N极，故A不符合题意；B．小磁针北极指向为该点磁场方向，下端为N极，上端为S极，故B符合题意；C．A、B两点的磁感线疏密不同，磁场强弱不同，故C不符合题意；D．磁极周围的磁感线是假想的，不是真实存在的，故D不符合题意。故选B。3．C【详解】A．电磁波可以在介质中传播，也可以在真空中传播，所以电磁波的传播不需要介质，故A错误；B．核聚变无法人为控制速度，核电站利用的是是核裂变释放能量，故B错误；C．手机芯片上的晶体管是用半导体材料制成的，故C正确；D．    天然气是不可再生能源，风能和太阳能是可再生能源，故D错误。故选C。4．C【详解】A．电磁波能在真空中传播，环绕器利用电磁波向地面传送信息，故A正确，不符合题意；B．太阳能电池板工作时，消耗太阳能，产生电能，把太阳能转化为电能，故B正确，不符合题意；C．配置六个车轮，压力一定时，通过增大受力面积减小火星车对火星表面的压强，故C错误，符合题意；D．由照相机的原理可知，相机拍照时，镜头与火星表面的距离应大于镜头的两倍焦距，故D正确，不符合题意。故选C。5．D【详解】A．“禁止鸣笛”是在声源处减弱噪声，防止噪声产生，故A不符合题意；B．半导体是导电性介于导体和绝缘体之间，手机芯片上的晶体管是用半导体材料制成的，故B不符合题意；C．我国建立的“北斗”卫星导航系统是通过电磁波传递信息的，是无线通信，故C不符合题意；D．火车在高速行驶时带动周围的空气运动，空气流速变大，压强变小，周围气压小于大气压，若人站在安全线以内，在大气压的作用下，会被推向火车，发生危险，故D符合题意。故选D。6．     变大     变大     不变     变大【详解】[1][2]控制电路的压敏电阻与电磁铁串联。当扶梯上有人时，R所受压力增大，根据已知条件，压敏电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律可知控制电路中的电流变大，电磁铁的磁性变大，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。[3][4]小红站在扶梯上匀速上行的过程中，因人的质量和速度保持不变，故她的动能不变；因小红的高度变大，故小红的重力热能变大，故机械能变大。7．     通电导线周围存在磁场     有     B     条形磁体     C【详解】（1）①[1]通电后小磁针发生偏转，断电后小磁针复位。实验表明表明通电导线周围存在磁场。②[2][3]由于通电导线周围有磁场，磁场对电流有力的作用，故若把图甲中的小磁针换成直导线并通电，两条通电导线之间有相互作用力。故选B。（2）[4]通电后观察小磁针的指向及铁屑的排列情况，画出通电螺线管的磁感线，根据通电螺线管的磁感线分布形状可知，通电螺线管外部的磁场和条形磁体外部的磁场一样，通电螺线管的两端相当于条形磁体的两个极。（3）[5]电炉是完全的发热装置，而发电机和电磁起重机均需要电磁铁产生磁性进行工作。故选C。
