2022-2023年高考物理一轮复习 欧姆定律课件(重点难点易错点核心热点经典考点)

这是一份2022-2023年高考物理一轮复习 欧姆定律课件(重点难点易错点核心热点经典考点)，共17页。PPT课件主要包含了实验电路，数据记录，定义式，物理意义，兆欧MΩ，千欧kΩ，欧姆定律，决定式，金属导电和电解液导电，电阻的倒数等内容，欢迎下载使用。

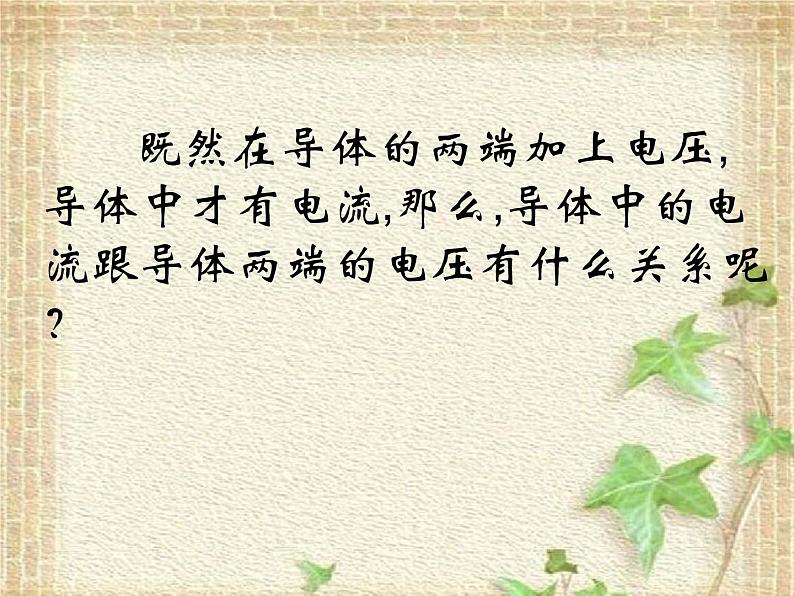

既然在导体的两端加上电压,导体中才有电流,那么,导体中的电流跟导体两端的电压有什么关系呢？

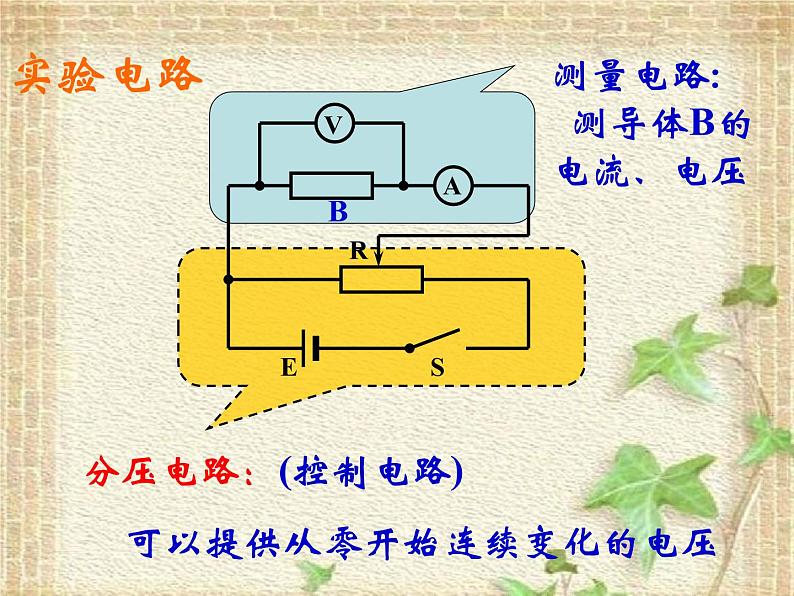

分压电路：(控制电路) 可以提供从零开始连续变化的电压
测量电路: 测导体B的电流、电压

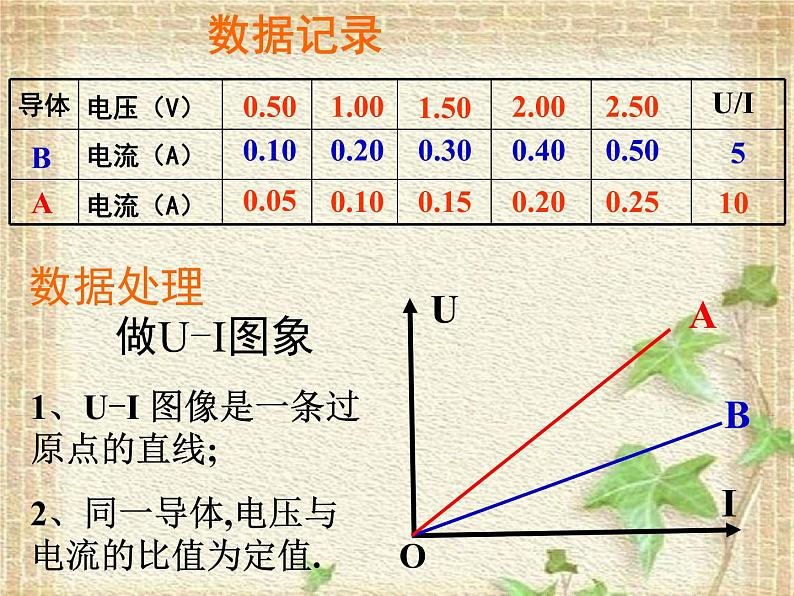

数据处理 做U-I图象
1、U-I 图像是一条过原点的直线;
2、同一导体,电压与电流的比值为定值.

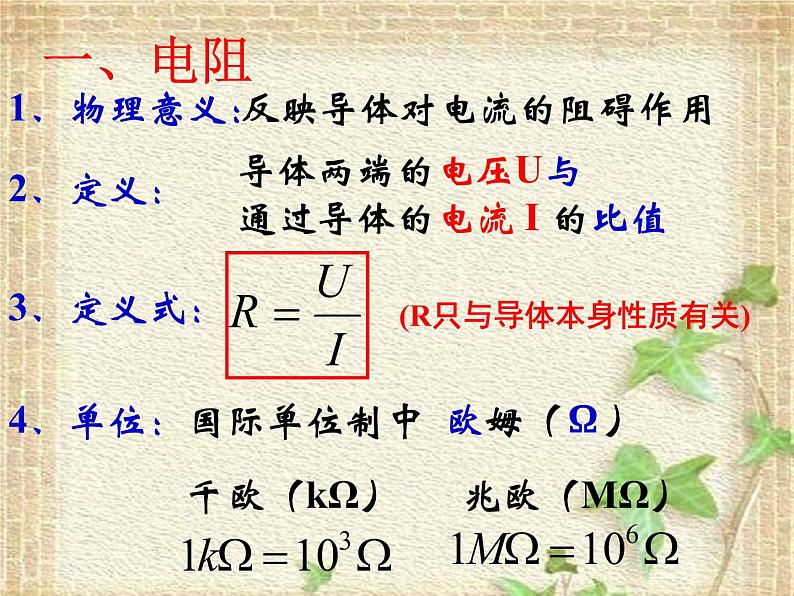

导体两端的电压U与 通过导体的电流 I 的比值
国际单位制中 欧姆（Ω）
反映导体对电流的阻碍作用
(R只与导体本身性质有关)

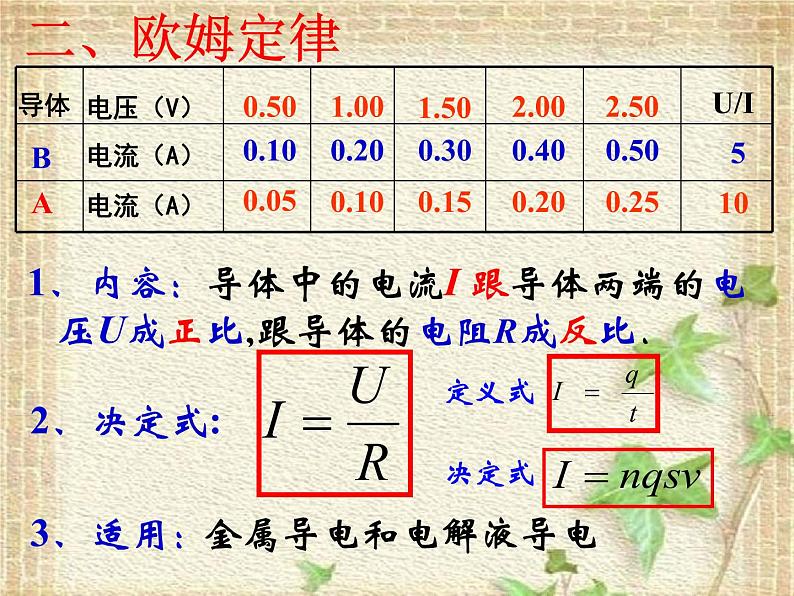

1、内容：导体中的电流I 跟导体两端的电压U成正比,跟导体的电阻R成反比．

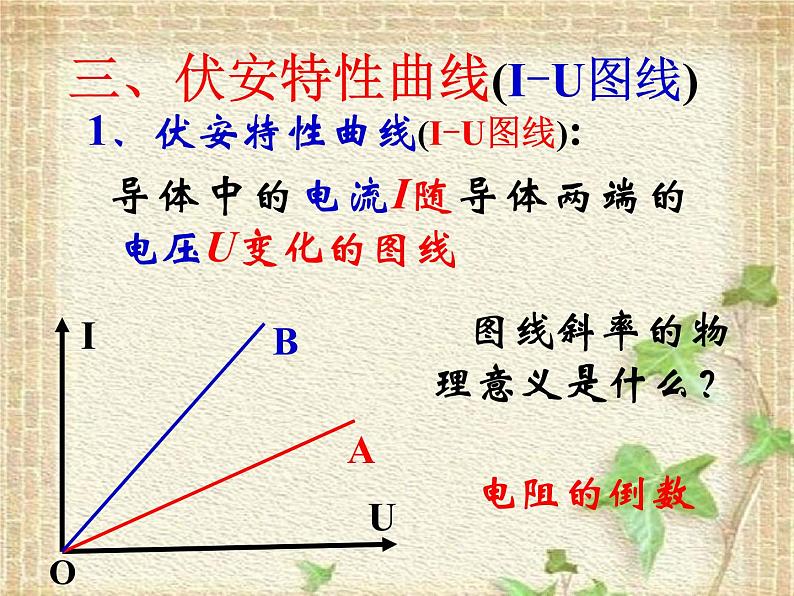

三、伏安特性曲线(I-U图线)
1、伏安特性曲线(I-U图线): 导体中的电流I随导体两端的电压U变化的图线
图线斜率的物理意义是什么？
2、线性元件和非线性元件
符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线,具有这种伏安特性的电学元件叫做线性元件；
不符合欧姆定律的导体和器件,电流和电压不成正比,伏安特性曲线不是直线,这种电学元件叫做非线性元件．
C. 从 可知,导体两端的电压为零时,导体的电阻也为零
1、对于欧姆定律,理解正确的是（ ）
A. 从 可知,导体中的电流跟它两端的电压成正比,跟它的电阻成反比
B. 从 可知,导体的电阻跟导体两端 的电压成正比,跟导体中的电流成反比
D. 从 可知,导体两端的电压随电阻 的增大而增大
Ra>Rb=Rc>Rd
2、某同学对四个电阻各进行了一次测量,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了图中a、b、c、d四个点.请比较这四个电阻值的大小.
3、图为两个导体的伏安特性曲线,求(1)两个导体的电阻之比 R1:R2(2)若两个导体中的电流相等(不为零) ,导体两端的电压之比 U1:U2(3)若两个导体两端的电压相等(不为零),导体中的电流之比 I1:I2
(1) 3:1 (2) 3:1 (3) 1:3
4、若加在某导体两端的电压变为原来的3/5时,导体中的电流减小了0.4Ａ,如果所加电压变为原来的2倍,则导体中的电流多大?
解法一：依题意和欧姆定律得：
所以 I0＝1.0 Ａ
