江苏省苏州中学伟长实验部2022-2023学年九年级下学期零模物理试卷(含答案)

这是一份江苏省苏州中学伟长实验部2022-2023学年九年级下学期零模物理试卷(含答案)，共11页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

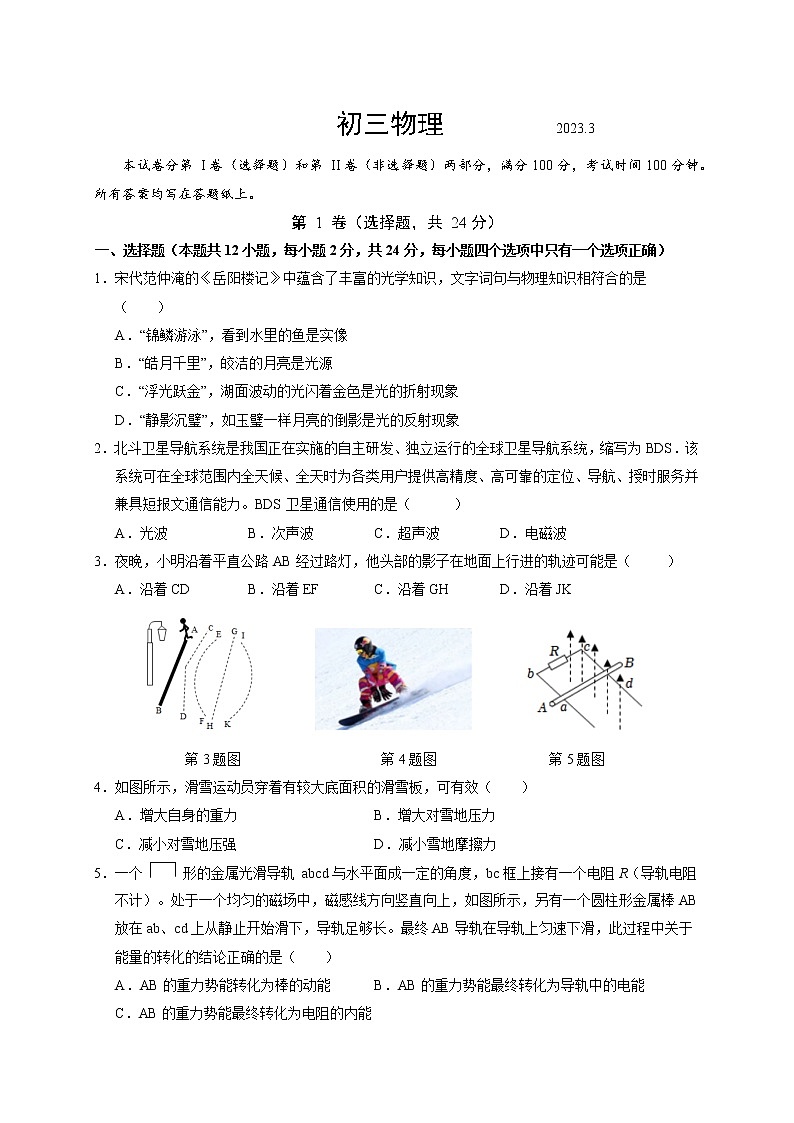

第 1 卷（选择题，共 24分）
一、选择题（本题共12小题，每小题2分，共24分，每小题四个选项中只有一个选项正确）
1．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是（ ）
A．“锦鳞游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
2．北斗卫星导航系统是我国正在实施的自主研发、独立运行的全球卫星导航系统，缩写为BDS．该系统可在全球范围内全天候、全天时为各类用户提供高精度、高可靠的定位、导航、授时服务并兼具短报文通信能力。BDS卫星通信使用的是（ ）
A．光波B．次声波C．超声波D．电磁波
3．夜晚，小明沿着平直公路AB经过路灯，他头部的影子在地面上行进的轨迹可能是（ ）
A．沿着CD B．沿着EF C．沿着GH D．沿着JK

第3题图 第4题图 第5题图
4．如图所示，滑雪运动员穿着有较大底面积的滑雪板，可有效（ ）
A．增大自身的重力B．增大对雪地压力
C．减小对雪地压强D．减小雪地摩擦力
5．一个 形的金属光滑导轨 abcd与水平面成一定的角度，bc框上接有一个电阻R（导轨电阻不计）。处于一个均匀的磁场中，磁感线方向竖直向上，如图所示，另有一个圆柱形金属棒AB放在ab、cd上从静止开始滑下，导轨足够长。最终AB导轨在导轨上匀速下滑，此过程中关于能量的转化的结论正确的是（ ）
A．AB的重力势能转化为棒的动能B．AB的重力势能最终转化为导轨中的电能
C．AB的重力势能最终转化为电阻的内能
D．AB的重力势能要同时转化为棒的动能和电阻的内能

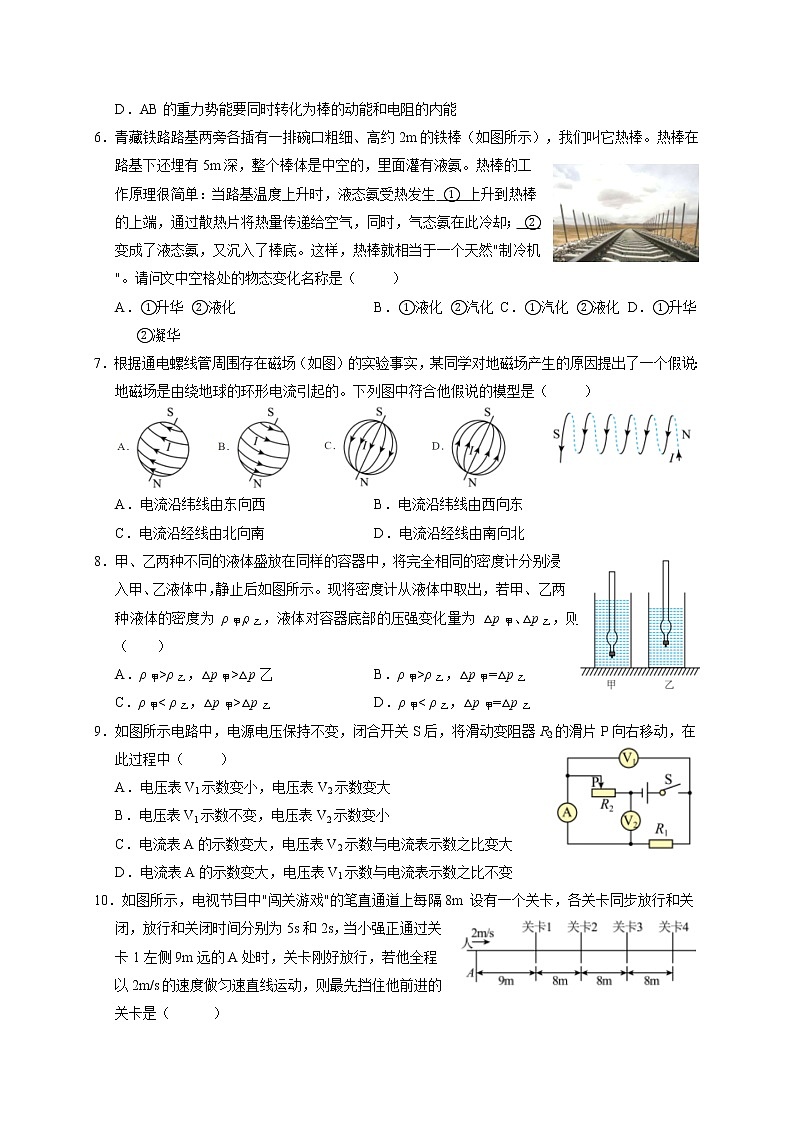

6．青藏铁路路基两旁各插有一排碗口粗细、高约2m的铁棒（如图所示），我们叫它热棒。热棒在路基下还埋有5m深，整个棒体是中空的，里面灌有液氨。热棒的工作原理很简单：当路基温度上升时，液态氨受热发生 ① 上升到热棒的上端，通过散热片将热量传递给空气，同时，气态氨在此冷却； ② 变成了液态氨，又沉入了棒底。这样，热棒就相当于一个天然"制冷机"。请问文中空格处的物态变化名称是（ ）
A．①升华 ②液化 B．①液化 ②汽化C．①汽化 ②液化D．①升华 ②凝华
7．根据通电螺线管周围存在磁场（如图）的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。下列图中符合他假说的模型是（ ）
A．电流沿纬线由东向西B．电流沿纬线由西向东
C．电流沿经线由北向南D．电流沿经线由南向北
8．甲、乙两种不同的液体盛放在同样的容器中，将完全相同的密度计分别浸入甲、乙液体中，静止后如图所示。现将密度计从液体中取出，若甲、乙两种液体的密度为 ρ甲、ρ乙，液体对容器底部的压强变化量为 △p甲、△p乙，则（ ）
A．ρ甲>ρ乙，△p甲>△p乙 B．ρ甲>ρ乙，△p甲=△p乙
C．ρ甲< ρ乙，△p甲>△p乙 D．ρ甲< ρ乙，△p甲=△p乙
9．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电压表V1示数变小，电压表V2示数变大
B．电压表V1示数不变，电压表V2示数变小
C．电流表A的示数变大，电压表V2示数与电流表示数之比变大
D．电流表A的示数变大，电压表V1示数与电流表示数之比不变
10．如图所示，电视节目中"闯关游戏"的笔直通道上每隔8m 设有一个关卡，各关卡同步放行和关闭，放行和关闭时间分别为5s和2s，当小强正通过关卡1左侧9m远的A处时，关卡刚好放行，若他全程以2m/s的速度做匀速直线运动，则最先挡住他前进的关卡是（ ）

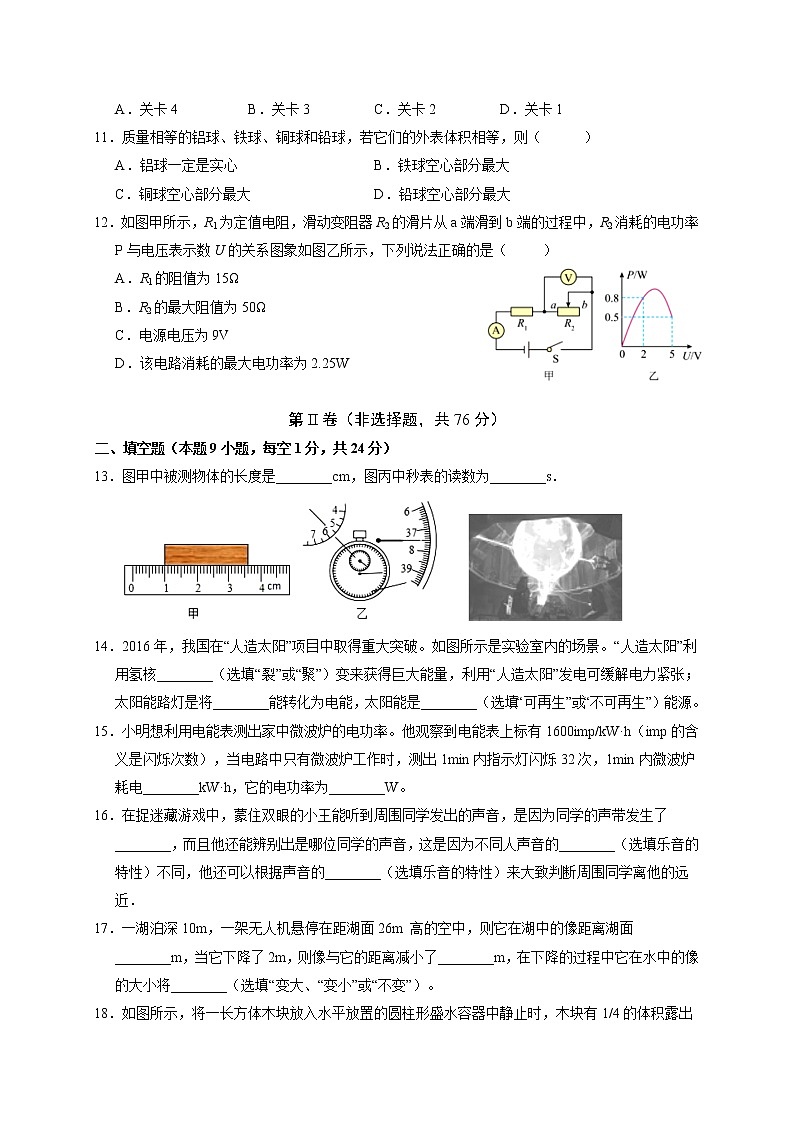

A．关卡4 B．关卡3 C．关卡2 D．关卡1
11．质量相等的铝球、铁球、铜球和铅球，若它们的外表体积相等，则（ ）
A．铝球一定是实心B．铁球空心部分最大
C．铜球空心部分最大D．铅球空心部分最大
12．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与电压表示数U的关系图象如图乙所示，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2的最大阻值为50Ω
C．电源电压为9V
D．该电路消耗的最大电功率为2.25W
第II卷（非选择题，共76分）
二、填空题（本题9小题，每空1分，共24分）
13．图甲中被测物体的长度是________cm，图丙中秒表的读数为________s．

14．2016年，我国在“人造太阳”项目中取得重大突破。如图所示是实验室内的场景。“人造太阳”利用氢核________（选填“裂”或“聚”）变来获得巨大能量，利用“人造太阳”发电可缓解电力紧张；太阳能路灯是将________能转化为电能，太阳能是________（选填“可再生”或“不可再生”）能源。
15．小明想利用电能表测出家中微波炉的电功率。他观察到电能表上标有1600imp/kW·h（imp的含义是闪烁次数），当电路中只有微波炉工作时，测出1min内指示灯闪烁32次，1min内微波炉耗电________kW·h，它的电功率为________W。
16．在捉迷藏游戏中，蒙住双眼的小王能听到周围同学发出的声音，是因为同学的声带发生了________，而且他还能辨别出是哪位同学的声音，这是因为不同人声音的________（选填乐音的特性）不同，他还可以根据声音的________（选填乐音的特性）来大致判断周围同学离他的远近．
17．一湖泊深10m，一架无人机悬停在距湖面26m 高的空中，则它在湖中的像距离湖面________m，当它下降了2m，则像与它的距离减小了________m，在下降的过程中它在水中的像的大小将________（选填“变大、“变小”或“不变”）。
18．如图所示，将一长方体木块放入水平放置的圆柱形盛水容器中静止时，木块有1/4的体积露出水面，这时容器底部受到水的压强跟木块未放入水中时相比，增大了150Pa；若在木块上放一块铁块，使木块刚好全部压入水中，则铁块的重力与木块重力之比是________，这时容器底部所受水的压强跟木块未放入水中时相比，增加了________Pa．该长方体木块的密度________kg/m3。
19．如图所示，建筑工人用滑轮组把重为300N的货物匀速提升到楼上，用时25s，拉力做功的功率为150W，所用拉力为 125N，则工人做的有用功为________J，该滑轮组的机械效率是________，若不计绳重和摩擦，动滑轮重等于________N；若考虑绳重和摩擦，则动滑轮重________（选填“大于”或“小于”）刚才的计算结果。
20．因地球环境破坏，全球气候普遍变得恶劣，去年夏天印度某些区域异常狂热，气温高达50℃，道路开始融化，图中所示，太阳暴晒后的路面材料温度急升，内能________（选填“增大”、“减小“或”不变”），这是通过________方式（选填“热传递”或“做功”）改变了材料的内能．
21．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PA和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，R0=________Ω，滑动变阻器R消耗的最大电功率为_________W．
三、解答题（本题有9小题，共52分）
22．（8分）根据要求完成相应的作图．
（1）如图甲所示杠杆中，O为支点，请画出重物对杠杆的拉力F1和拉力F2的力臂L2；
（2）如图乙所示是小磁针静止时的指向，请标出通电螺线管的N极和电源的“+”极． 、
（3）如图丙所示，物体A置于小车上随小车一起在平直路面上向右做匀速直线运动．请在图中画出这一过程中物体A所受力的示意图（忽略空气阻力）．
（4）如图丁所示，一束光射向并穿过一块玻璃砖．画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）．
23．（4分）在“用天平和量筒测量某种液体的密度”的实验中：
（1）将天平放在水平桌面上，把游码移至标尺左端0刻度线处，发现指针指在分度盘的右侧，应将平衡螺母向________调，使天平横梁平衡．
（2）用天平测出空烧杯的质量为35g，在烧杯中倒入适量的液体，测出烧杯和液体的总质量如图甲所示，则该液体的质量是_________g．再将烧杯中的液体全部倒入量筒中，如图乙所示，该液体的密度为__________kg/m3．
（3）实验中测出的密度________（偏大/偏小）．
24．（3分）小朱同学在探究光的折射规律实验中，实验装置如图所示。
（1）实验时，先让光屏EF位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束。小明将光屏F向后折转一定角度后，则在光屏F上不能看到折射光，这说明折射光线、法线和入射光线__________________；
（2）保持入射点O不变，多次改变入射光AO与ON的夹角进行实验，他测量记录了如表所示的数据。分析这些数据得出折射角随入射角增大而___________；
（3）小朱同学将光屏F调至与光屏E在同一平面内，然后在玻璃水槽底部用另一支激光笔让光贴着光屏F沿BO射向水面时，可看到折射光沿OA方向射出，这说明在光的折射现象中光路是__________________。
25．（6分）在“探究杠杆平衡条件”的实验中：
（1）让杠杆在水平位置平衡的目的是____________________________________；
（2）杠杆平衡后，小英同学在图甲所示的A位置挂上两个钩码，可在B位置挂上_________个钩码，使杠杆在水平位置平衡．
（3）取下B位置的钩码，改用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡（如图乙），测力计示数如何变化_____________．
（4）在探究过程中，我们需要测量和记录动力、动力臂、阻力，阻力臂四个物理量，在进行多次实验的过程中，我们__________（“可以”“不可以”）同时改变多个量，进行探究测量。
（5）完成实验后，小英利用杠杆的平衡条件来测量杠杆的质量。
①若以杠杆上的B位置为支点，在B的右侧挂质量为m的钩码，左右移动钩码的位置，使杠杆在水平位置平衡（如图丙），
②用刻度尺测出此时钩码悬挂位置F到B的距离L1和_______________的距离L2；
③根据杠杆的平衡条件，可以计算出杠杆的质量m杆=__________（用题目中所给物理量表示）
26．（7分）小汇认为：鱼通过鱼鳔吸入或排出气体，改变鱼鳔的体积，可实现上浮和下沉。为了寻找证据支撑观点，他查阅资料后得到相关信息：①鱼鳔内气体的质量是基本稳定不变的；②鱼鳔壁上没有主动改变鱼鳔体积的肌肉纤维；③鱼鳔内气体压强与鱼外部水压基本保持一致，在温度不变的情况下，一定质量的气体压强与体积的关系见表。
（1）分析比较表中气体的压强p与体积V关系的数据关系，可得：在温度不变的情况下，一定质量的气体____________________________________________________；
（2）能推翻小汇观点的证据是_________（填序号"①"②"或"③"，理由是______________________________________________________________________________；
（3）鱼能够上浮是通过身体和鱼鳍摆动获得上升动力，上升时，鱼外部水的压强鱼鳔内气体压强随之_________，鱼鳔的体积_________，鱼受到的浮力也随之_________。（以上均选填"变大""不变"或"变小"）
27．（12分）小明用图甲电路测量额定电压为2.5V小灯泡L1的额定功率，电源电压调节为4.5V不变（提示：电源电压可调），规格为“30Ω 1A”的滑动变阻器。
（1）小明连接了如图甲所示的电路，若电路中各元件完好，闭合开关会出现________。
A．小灯泡发光 B．可能损坏电压表 C．可能损坏电流表 D．可能损坏电源
（2）检查电路，小明发现一根导线连接错误，请将图中连接错误的导线上打“×”，并用笔画线代替导线将电路连接正确。
（3）小明改正电路连接后，用开关试触时，看到小灯泡发出明亮的光，则他在操作中存在的不当之处是________________________________________________。
（4）改正所有问题并正确完成了实验，他根据实验数据绘制了小灯泡的I-U图象（如图乙）。
①根据图象，在图丙中画出：当电压表示数为1.5V时，电流表指针的位置。
②观察图象，小明发现图象是曲线，原因是小灯泡灯丝的电阻随_________的变化而变化，小灯泡的额定功率是_________W。
（5）小明取来另一小灯泡L2，其灯丝材料、长度和额定电压与实验用灯泡L1均相同，但L2比L1的灯丝粗，将L2替换滑动变阻器，再闭合开关，可能损坏的是灯_________（填"L1"或“L2”）。
（6）小明将电路中小灯泡分别改接5Ω、10Ω、20Ω的定值电阻，探究电流与电阻的关系。
①实验时若控制定值电阻两端电压保持2V不变，为使三个电阻单独接入电路都能完成实验，电源电压应不高于________V。
②调节电源电压为4.5V不变，控制电阻两端的电压保持2V不变，则滑动变阻器连入电路中电阻的阻值与电路中定值电阻的阻值之比为________即可完成实验。
（7）完成上述实验后，小明设计了如图丁所示电路，测出了额定电流为I额的小灯泡的额定功率。方案如下（电源电压不变，滑动变阻器R1的最大阻值为R0，滑动变阻器R2最大阻值未知）。步骤：
①按电路图连接实物电路。
②只闭合开关S、S2，调节变阻器R1的滑片，使电流表的示数为________，灯泡正常发光。
③只闭合开关S、S1，保持R1滑片的位置不变，调节变阻器R2的滑片，使电流表的示数为I额。
④保持_________（填"R1"或"R2"）滑片的位置不变，只闭合开关S、S1，将另一个滑动变阻器滑片移到最右端，电流表的示数为I1，再将此滑动变阻器的滑片移到最左端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额=_____________（用I额，I1，I2，R0表示）。
28、（5分）归纳式探究——研究电子在电场中的偏转：
如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，高开电场时偏移的距离为y，则经研究得到如下数据：
（1）y=k_____________，其中k=_____________．（填上数值和单位）
（2）相同情况下，电子的入射速度越大，偏移距离越_________。它们间的关系可以用图象 2 中的图线___________表示。
（3）现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加________V的电压。
29．（4分）如图（a）所示的电路，电源电压为10伏且不变，电阻R1的阻值为20欧，滑动变阻器R2标有"20欧2A"字样，电流表的表盘如图（b）所示。闭合开关S，电流表的示数为1.5 安。求：
（1）通过电阻R1的电流I；
（2）滑动变阻器的阻值R2；
（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值Imax和最小值Imin。
30．（3分）用如图1所示的滑轮组将重100N的物体匀速提升2m，拉力F为50N；如果将该滑轮组与其它部件组合成一监控水库水位的模拟装置（如图2所示），整个模拟装置是由长方体A和B、滑轮组、轻质杠杆CD、电子秤等组成。杠杆始终在水平位置平衡。已知OC∶OD =1∶2，A的体积为0.02m3，A重为450N，B重为300N，不计绳重与摩擦（ρ水=1.0×103kg/m3）。求：
（1）水位上涨到A的上表面时，A受到的浮力；
（2）水位上涨过程中，当A物体五分之三露出水面时，电子秤所受的压力。
参考答案
一、选择题
1~12．DDCCDCADDB DA
二、填空题
13．2.60；337.5。14．聚；太阳；可再生。
15．0.02；1200。16．振动；音色；响度。
17．26；4；不变。18．1∶3；200；0.75×103。
19．3000；80%；75；小于。20．增大；热专递。
21．1；2.25。
三、解答题
（1）左；（2）27；0.9×103；（3）偏大。
（1）在同一平面内；（2）增大；（3）可逆的。
（1）消除杠杆自重对实验的影响；（2）3；（3）先变小后变大；（4）可以；（5）O到B；
（1）体积与气体的压强成反比；（2）②；鱼是靠鱼鳔中充气的多少来实现浮沉的，因此鱼鳔壁上有主动改变鱼鳔体积的肌肉纤维；（3）变小；变小；变小；变大。
（1）B；（2）如图所示；（3）开关闭合前未将变阻器的滑片置于阻值最大端；（4）①如图所示；②温度；0.625；（5）L1；（6）①5；②5∶4；（7）②I额；④R2；⑤。
（1）；9×1010 m2（V·s2）；（2）小；b；（3）200。
（1）0.5A；（2）10Ω；（3）2.5A；1A。
（1）200N；（2）230N。入射角α
30°
45°
60°
反射角β
22°
32°
41°
水深h（米）
0
10
20
30
体积V（L）
1
0.5
1/3
0.25
气体压强p
（标准大气压）
1
2
3
4
