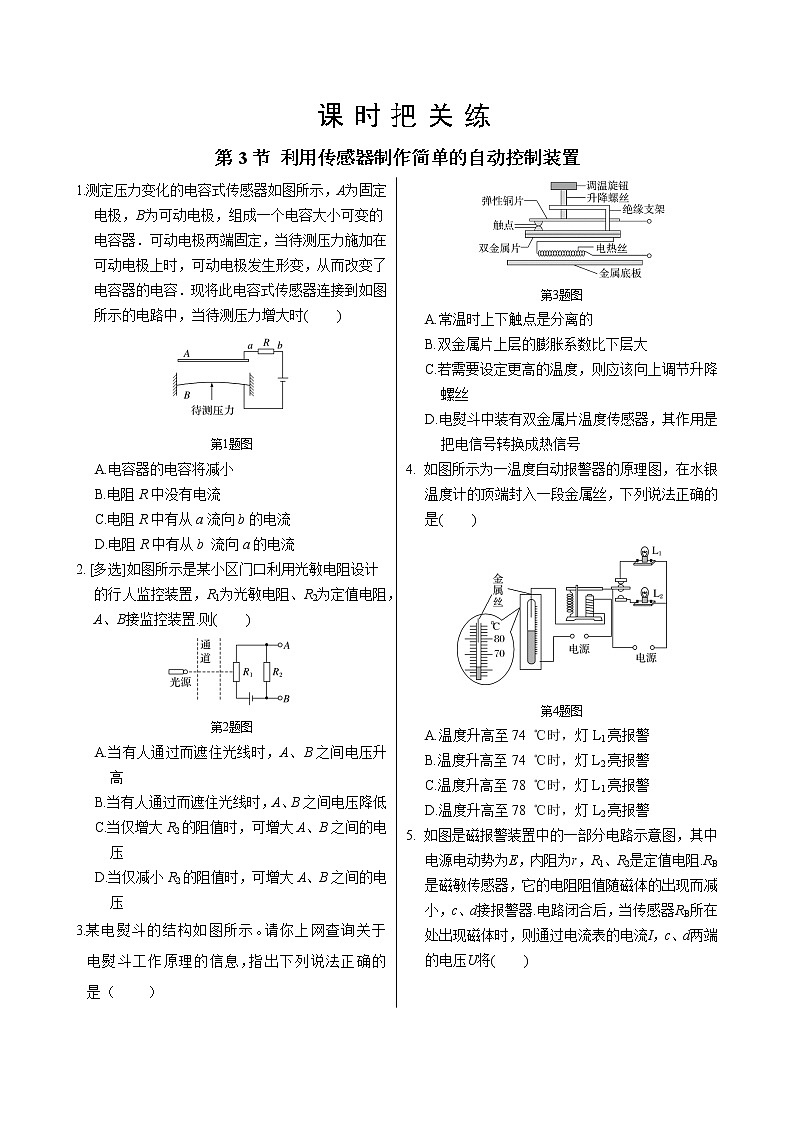

课时把关练第3节 利用传感器制作简单的自动控制装置
1.测定压力变化的电容式传感器如图所示，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器连接到如图所示的电路中，当待测压力增大时(　　)第1题图A.电容器的电容将减小B.电阻R中没有电流C.电阻R中有从a流向b的电流D.电阻R中有从b 流向a的电流2. [多选]如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻、R2为定值电阻，A、B接监控装置.则(　　)第2题图A.当有人通过而遮住光线时，A、B之间电压升高B.当有人通过而遮住光线时，A、B之间电压降低C.当仅增大R2的阻值时，可增大A、B之间的电压D.当仅减小R2的阻值时，可增大A、B之间的电压3.某电熨斗的结构如图所示。请你上网查询关于电熨斗工作原理的信息，指出下列说法正确的是（　　）第3题图A.常温时上下触点是分离的B.双金属片上层的膨胀系数比下层大C.若需要设定更高的温度，则应该向上调节升降螺丝D.电熨斗中装有双金属片温度传感器，其作用是把电信号转换成热信号4. 如图所示为一温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，下列说法正确的是(　　)第4题图A.温度升高至74 ℃时，灯L1亮报警B.温度升高至74 ℃时，灯L2亮报警C.温度升高至78 ℃时，灯L1亮报警D.温度升高至78 ℃时，灯L2亮报警5. 如图是磁报警装置中的一部分电路示意图，其中电源电动势为E，内阻为r，R1、R2是定值电阻.RB是磁敏传感器，它的电阻阻值随磁体的出现而减小，c、d接报警器.电路闭合后，当传感器RB所在处出现磁体时，则通过电流表的电流I，c、d两端的电压U将(　　)第5题图A.I变大，U变小B.I变小，U变大C.I变大，U变大D.I变小，U变小6. 温度传感器广泛应用于家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的.如图甲所示为某装置中的传感器工作原理图，已知电源的电动势E＝9.0 V，内电阻不计；G为灵敏电流表，其电阻Rg保持不变，R为热敏电阻，其阻值随温度的变化关系如图乙所示.闭合开关S，当R的温度等于20 ℃时，电流表示数I1＝2 mA；当电流表的示数I2＝3.6 mA时，热敏电阻的温度是(　　)第6题图A.60 ℃     B.80 ℃  C.100 ℃   D.120 ℃7. 传感器担负着信息采集的任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(电学量)，例如热敏传感器.某热敏电阻RT阻值随温度变化的图线如图甲所示，图乙是由该热敏电阻RT作为传感器制作的简单自动报警器线路图。问：第7题图(1)为了使温度过高时报警器响铃，c应接在__________(选填“a”或“b”)处。(2)若要使启动报警的温度提高些，应将滑动变阻器的滑片P向________(选填“左”或“右”)移动。(3)如果在调试报警器达到最低报警温度时，无论如何调节滑动变阻器的滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路不能正常工作的原因可能是____________        ___________________________________________。8. 光敏电阻在各种自动化装置中有很多应用.街道路灯自动控制就是应用之一，如图所示电路为模拟电路，其中A为一光敏电阻，B为电磁继电器，C为电流信号放大器，D为路灯.请连成正确的电路，达到日出路灯熄、日落路灯亮的效果。第8题图
课时把关练第3节 利用传感器制作简单的自动控制装置参考答案1.D2.BC3.B4.D5.A6.D7. (1)a　(2)左　(3)电源提供的电压太小以至于电磁铁磁性太弱或弹簧劲度系数太大，电磁铁的吸引力小于弹力8.解析　当有光照射时，电流经过放大器输出一个较大的电流，驱动电磁继电器吸合，使两个触点断开；当无光照时，电流减小，放大器输出电流减小，电磁继电器释放衔铁，使两个触点闭合，控制路灯电路接通，路灯开始工作，电路如图所示.
