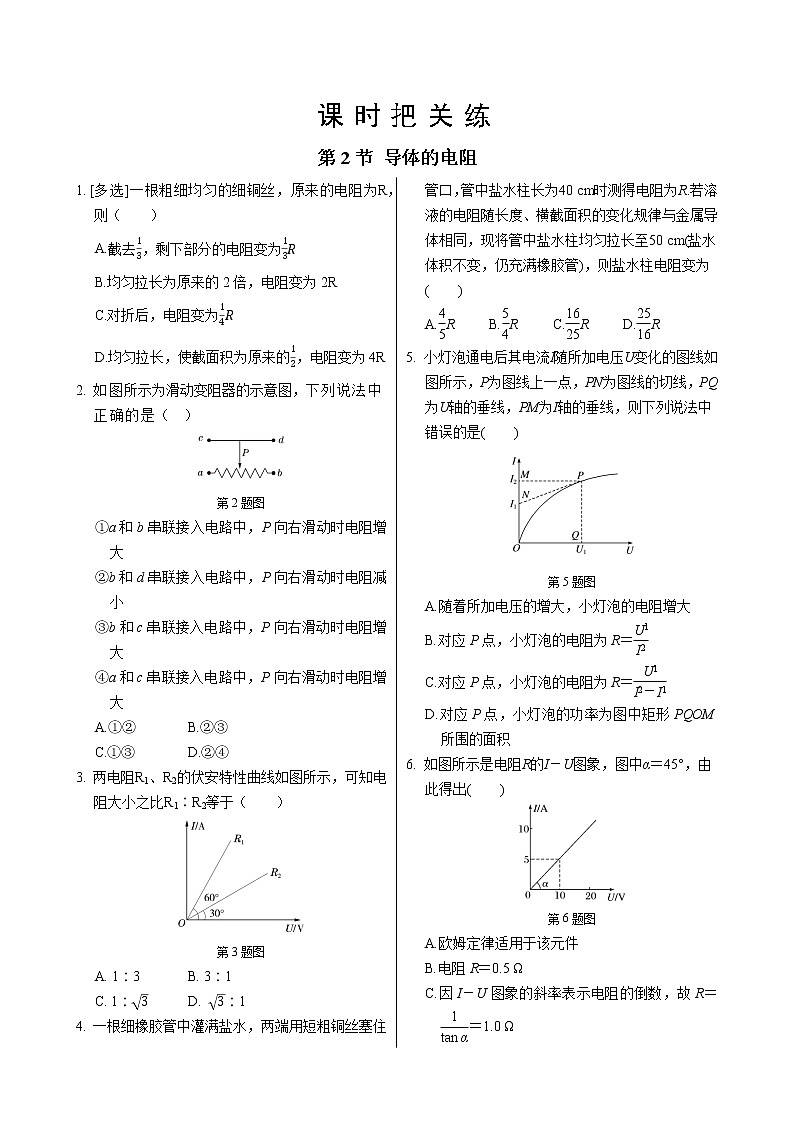

课时把关练

第2节 导体的电阻

1. [多选]一根粗细均匀的细铜丝，原来的电阻为R，则（　　）

A.截去，剩下部分的电阻变为

B.均匀拉长为原来的2倍，电阻变为2R

C.对折后，电阻变为

D.均匀拉长，使截面积为原来的，电阻变为4R

2. 如图所示为滑动变阻器的示意图，下列说法中正确的是（　）

第2题图

①a和b串联接入电路中，P向右滑动时电阻增大

②b和d串联接入电路中，P向右滑动时电阻减小

③b和c串联接入电路中，P向右滑动时电阻增大

④a和c串联接入电路中，P向右滑动时电阻增大

A.①②  B.②③

C.①③  D.②④

3. 两电阻R1、R2的伏安特性曲线如图所示，可知电阻大小之比R1∶R2等于（　　）

第3题图

A. 1∶3  B. 3∶1

C. 1∶     D. ∶1

4. 一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口，管中盐水柱长为40 cm时测得电阻为R.若溶液的电阻随长度、横截面积的变化规律与金属导体相同，现将管中盐水柱均匀拉长至50 cm(盐水体积不变，仍充满橡胶管)，则盐水柱电阻变为(　　)

A.R     B.R     C.R     D.R

5. 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中错误的是(　　)

第5题图

A.随着所加电压的增大，小灯泡的电阻增大

B.对应P点，小灯泡的电阻为R＝

C.对应P点，小灯泡的电阻为R＝

D.对应P点，小灯泡的功率为图中矩形PQOM所围的面积

6. 如图所示是电阻R的I－U图象，图中α＝45°，由此得出(　　)

第6题图

A.欧姆定律适用于该元件

B.电阻R＝0.5 Ω

C.因I－U图象的斜率表示电阻的倒数，故R＝＝1.0 Ω

D.在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是2.0 C

7. 对于常温下一根阻值为R的均匀金属丝，其伏安特性曲线如图所示，下列说法中正确的是(　　)

第7题图

A.常温下，若将金属丝均匀拉长为原来的10倍，则电阻变为10R

B.常温下，若将金属丝从中点对折起来，电阻变为R

C.给金属丝加上的电压逐渐从零开始增大，比值变大

D.金属材料的电阻率随温度的升高而减小

8. 有一个小灯泡，当它两端的电压在3 V以下时，电阻约为14 Ω；当它两端的电压增大到4 V时，钨丝温度明显升高，它的电阻为16 Ω；当电压增大到5 V时，它的电阻为18 Ω。试画出小灯泡在0~5 V范围内的伏安特性曲线。

9. 一根铜导线长度是60 cm，横截面积是0.5 mm2，它的电阻是多少？一根输电用的铜导线长度是10 km，横截面积是1 cm2，它的电阻又是多少？为什么做电学实验时可以不考虑连接用的导线的电阻，而输电线路需要考虑导线的电阻？（已知常温下ρ铜=1.7×10-8 Ω·m）

10.如图所示，一只鸟站在一条通电的铝质裸导线上，导线的横截面积为185 mm2，导线上通过的电流为400 A，鸟两爪间的距离为5 cm，铝的电阻率ρ=2.9×10-8 Ω·m。求鸟两爪间的电压。在解题过程中你对小鸟的电阻做了怎样的近似处理？为什么？

第10题图

课时把关练

第2节 导体的电阻

参考答案

1.CD  2.D  3.A  4.D  5.C  6.A  7.C

8. 分析：①根据题意可知，电压在0~3 V内，小灯泡的电阻约为14 Ω，则0~3 V内I-U图像是过原点的直线，且U=3 V时，I=≈0.21 A。

②当电压增大到4 V时，电阻为16 Ω，电流为I==0.25 A，钨丝温度明显升高，电阻增大，则3~4 V内I-U图像是曲线，斜率变小。

③当电压为5 V时，电阻为18 Ω，电流I′=≈0.28 A。故0~5 V范围内的伏安特性曲线如图所示。

答案：如图所示

9. 解：据电阻定律R1==1.7×10-8×=2.04×10-2 Ω。

据电阻定律R2==1.7×10-8× Ω=1.7 Ω。

分析以上两种情况，可以看出：做电学实验时导线的电阻很小，而10 km长输电导线的电阻约是实验导线电阻的100倍，不得不考虑电阻的影响。

10. 解：设鸟两爪之间的导线电阻为R，据电阻定律R==2.9×10-8×≈7.84×10-6 Ω，U=IR=400×7.84×10-6 V≈3.14×10-3 V。

小鸟的电阻相对导线的电阻大太多，将小鸟的电阻当作无穷大。鸟两爪间的实际电阻应为导线的电阻与小鸟电阻的并联值。
