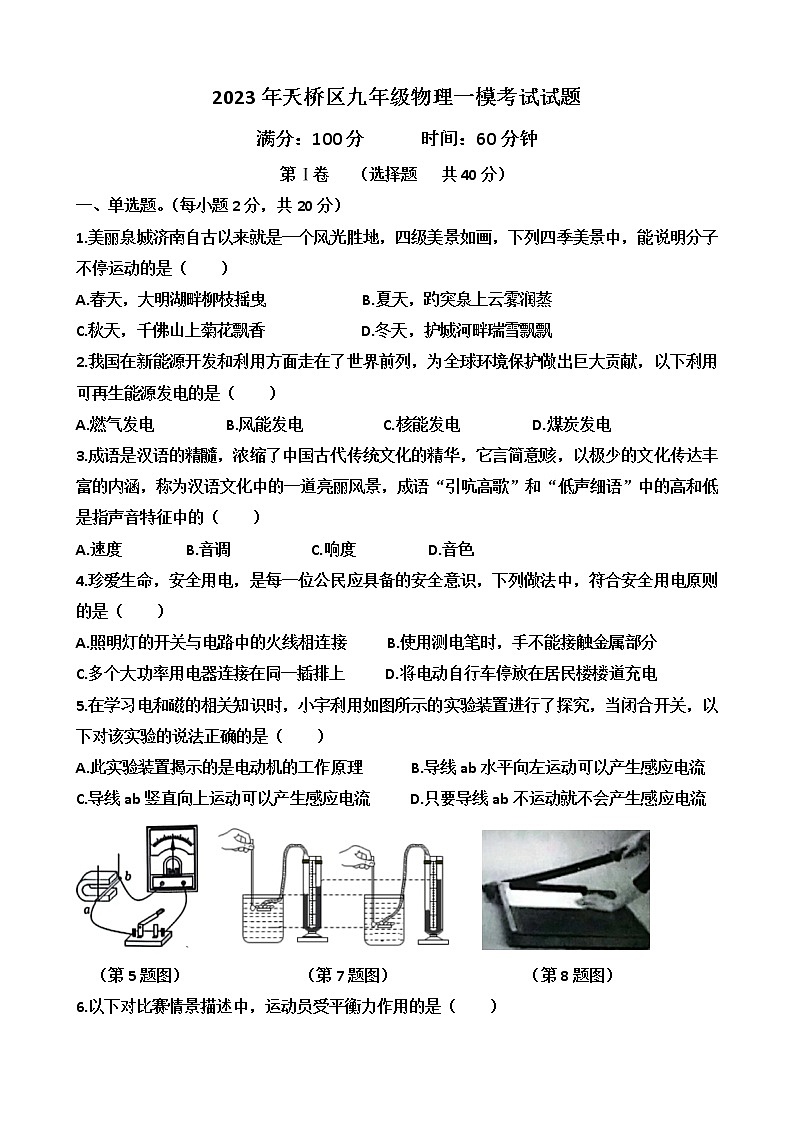

2023年天桥区九年级物理一模考试试题
满分：100分 时间：60分钟
第Ⅰ卷 （选择题 共40分）
一、单选题。（每小题2分，共20分）
1.美丽泉城济南自古以来就是一个风光胜地，四级美景如画，下列四季美景中，能说明分子不停运动的是（ ）
A.春天，大明湖畔柳枝摇曳 B.夏天，趵突泉上云雾润蒸
C.秋天，千佛山上菊花飘香 D.冬天，护城河畔瑞雪飘飘
2.我国在新能源开发和利用方面走在了世界前列，为全球环境保护做出巨大贡献，以下利用可再生能源发电的是（ ）
A.燃气发电 B.风能发电 C.核能发电 D.煤炭发电
3.成语是汉语的精髓，浓缩了中国古代传统文化的精华，它言简意赅，以极少的文化传达丰富的内涵，称为汉语文化中的一道亮丽风景，成语“引吭高歌”和“低声细语”中的高和低是指声音特征中的（ ）
A.速度 B.音调 C.响度 D.音色
4.珍爱生命，安全用电，是每一位公民应具备的安全意识，下列做法中，符合安全用电原则的是（ ）
A.照明灯的开关与电路中的火线相连接 B.使用测电笔时，手不能接触金属部分
C.多个大功率用电器连接在同一插排上 D.将电动自行车停放在居民楼楼道充电
5.在学习电和磁的相关知识时，小宇利用如图所示的实验装置进行了探究，当闭合开关，以下对该实验的说法正确的是（ ）
A.此实验装置揭示的是电动机的工作原理 B.导线ab水平向左运动可以产生感应电流
C.导线ab竖直向上运动可以产生感应电流 D.只要导线ab不运动就不会产生感应电流

（第5题图） （第7题图） （第8题图）
6.以下对比赛情景描述中，运动员受平衡力作用的是（ ）

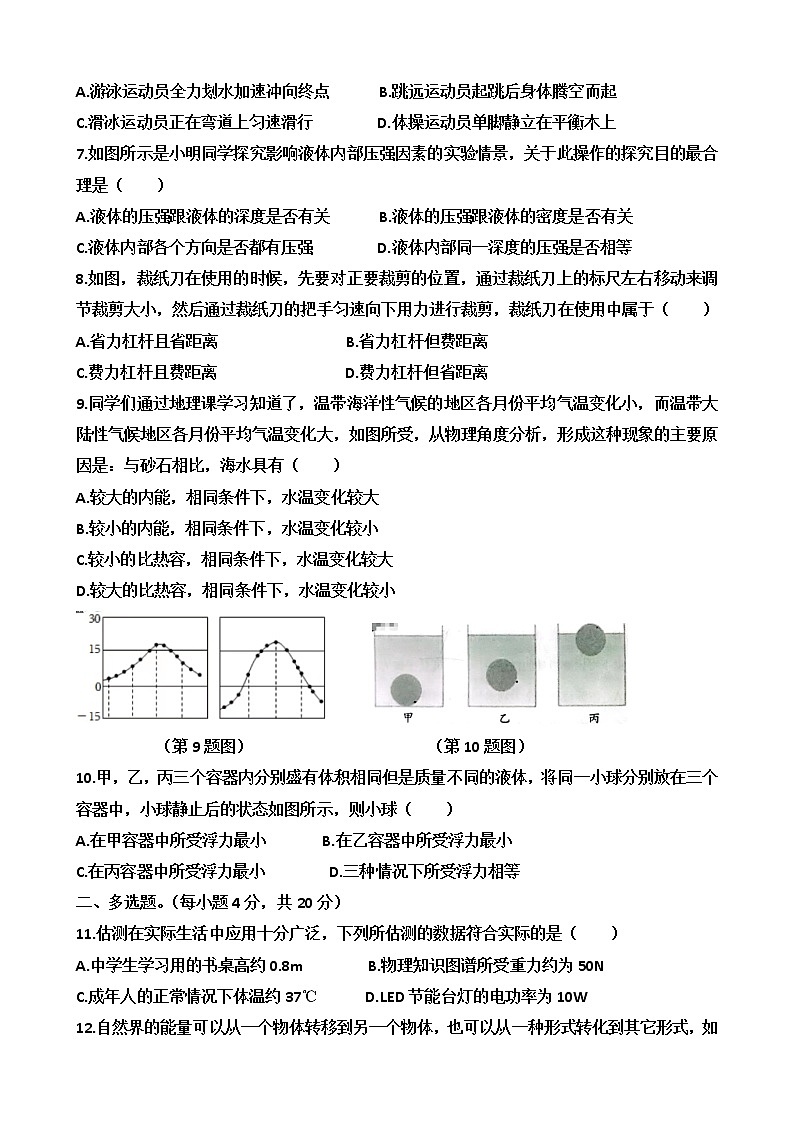

A.游泳运动员全力划水加速冲向终点 B.跳远运动员起跳后身体腾空而起
C.滑冰运动员正在弯道上匀速滑行 D.体操运动员单脚静立在平衡木上
7.如图所示是小明同学探究影响液体内部压强因素的实验情景，关于此操作的探究目的最合理是（ ）
A.液体的压强跟液体的深度是否有关 B.液体的压强跟液体的密度是否有关
C.液体内部各个方向是否都有压强 D.液体内部同一深度的压强是否相等
8.如图，裁纸刀在使用的时候，先要对正要裁剪的位置，通过裁纸刀上的标尺左右移动来调节裁剪大小，然后通过裁纸刀的把手匀速向下用力进行裁剪，裁纸刀在使用中属于（ ）
A.省力杠杆且省距离 B.省力杠杆但费距离
C.费力杠杆且费距离 D.费力杠杆但省距离
9.同学们通过地理课学习知道了，温带海洋性气候的地区各月份平均气温变化小，而温带大陆性气候地区各月份平均气温变化大，如图所受，从物理角度分析，形成这种现象的主要原因是：与砂石相比，海水具有（ ）
A.较大的内能，相同条件下，水温变化较大
B.较小的内能，相同条件下，水温变化较小
C.较小的比热容，相同条件下，水温变化较大
D.较大的比热容，相同条件下，水温变化较小

（第9题图） （第10题图）
10.甲，乙，丙三个容器内分别盛有体积相同但是质量不同的液体，将同一小球分别放在三个容器中，小球静止后的状态如图所示，则小球（ ）
A.在甲容器中所受浮力最小 B.在乙容器中所受浮力最小
C.在丙容器中所受浮力最小 D.三种情况下所受浮力相等
二、多选题。（每小题4分，共20分）
11.估测在实际生活中应用十分广泛，下列所估测的数据符合实际的是（ ）
A.中学生学习用的书桌高约0.8m B.物理知识图谱所受重力约为50N
C.成年人的正常情况下体温约37℃ D.LED节能台灯的电功率为10W

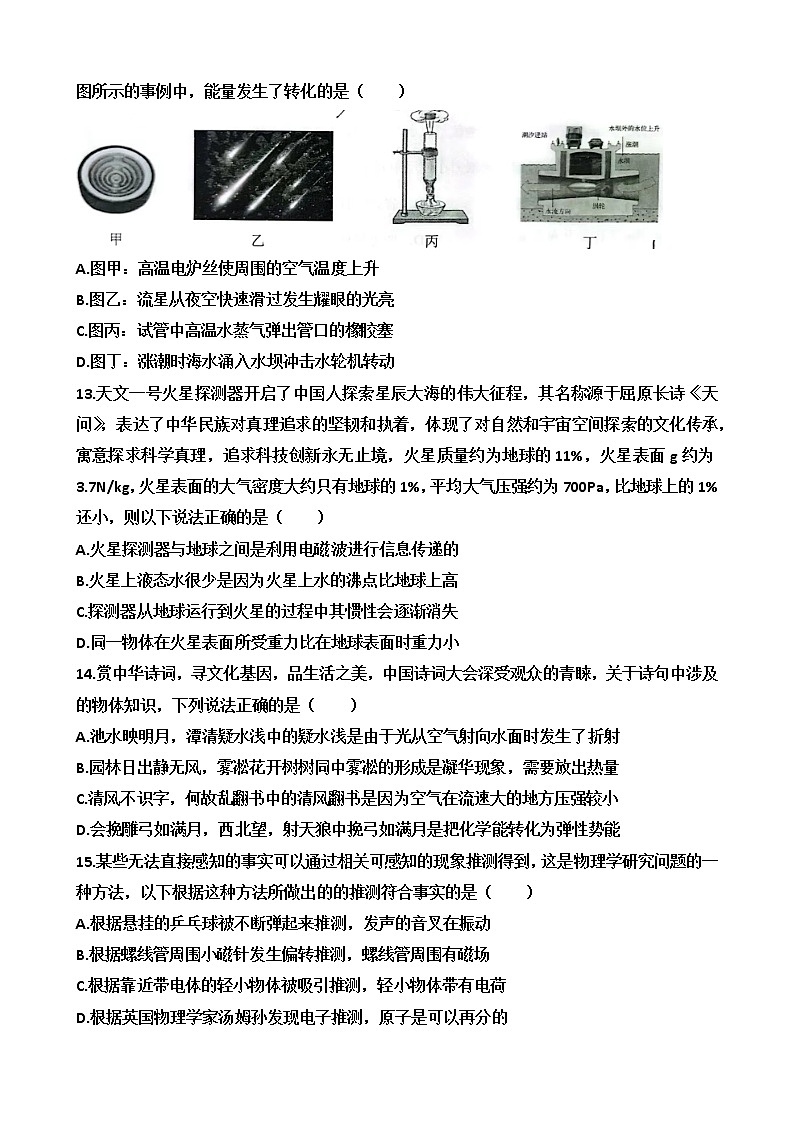

12.自然界的能量可以从一个物体转移到另一个物体，也可以从一种形式转化到其它形式，如图所示的事例中，能量发生了转化的是（ ）

A.图甲：高温电炉丝使周围的空气温度上升
B.图乙：流星从夜空快速滑过发生耀眼的光亮
C.图丙：试管中高温水蒸气弹出管口的橡胶塞
D.图丁：涨潮时海水涌入水坝冲击水轮机转动
13.天文一号火星探测器开启了中国人探索星辰大海的伟大征程，其名称源于屈原长诗《天问》，表达了中华民族对真理追求的坚韧和执着，体现了对自然和宇宙空间探索的文化传承，寓意探求科学真理，追求科技创新永无止境，火星质量约为地球的11%，火星表面g约为3.7N/kg，火星表面的大气密度大约只有地球的1%，平均大气压强约为700Pa，比地球上的1%还小，则以下说法正确的是（ ）
A.火星探测器与地球之间是利用电磁波进行信息传递的
B.火星上液态水很少是因为火星上水的沸点比地球上高
C.探测器从地球运行到火星的过程中其惯性会逐渐消失
D.同一物体在火星表面所受重力比在地球表面时重力小
14.赏中华诗词，寻文化基因，品生活之美，中国诗词大会深受观众的青睐，关于诗句中涉及的物体知识，下列说法正确的是（ ）
A.池水映明月，潭清疑水浅中的疑水浅是由于光从空气射向水面时发生了折射
B.园林日出静无风，雾凇花开树树同中雾凇的形成是凝华现象，需要放出热量
C.清风不识字，何故乱翻书中的清风翻书是因为空气在流速大的地方压强较小
D.会挽雕弓如满月，西北望，射天狼中挽弓如满月是把化学能转化为弹性势能
15.某些无法直接感知的事实可以通过相关可感知的现象推测得到，这是物理学研究问题的一种方法，以下根据这种方法所做出的的推测符合事实的是（ ）
A.根据悬挂的乒乓球被不断弹起来推测，发声的音叉在振动
B.根据螺线管周围小磁针发生偏转推测，螺线管周围有磁场
C.根据靠近带电体的轻小物体被吸引推测，轻小物体带有电荷
D.根据英国物理学家汤姆孙发现电子推测，原子是可以再分的
第Ⅱ卷 （非选择题 共60分）
三、非选择题。
16.（4分）常记溪亭日暮，沉醉不知归路，兴尽晚回舟，误入莲花深处。争渡，争渡，惊起一滩鸥鹭，这是宋代词人李清照《如梦令》，它是一首绝妙的大自然赞歌，从物理学角度分析，以坐在船里的人为参照物，向前行驶的小船是 的；岸边人看到水中鹭鸟在飞行，是由于光的 形成的.

（第16题图） （第19题图）
17.（4分）北京冬奥会期间，科研人员为运动员、教练及志愿者提供了带电源的智能控温加热手套，该手套应用了电流的 效应将电能转化为内能，北斗5G技术的使用让冬奥会变得更加智慧，其中北斗负责定位，5G负责信息传输，这项技术是利用 实时传输各项赛事信息。
18.（4分）为了保护同学们的视力，学校教室里日光灯陆续更换成如图所示的LED护眼灯，这种灯主要是用 材料制成的，打开护眼灯之后，老师又打开了教室中多媒体设备，则此时教室电路中的总电流 .
19.（4分）如图是北京冬奥会会的雪飞天——首钢滑雪大跳台，这是世界上首例永久性保留使用滑雪大跳台将变身为服务大众的体育主题公园，当运动员腾空跃起后在空中下落的过程中，它的动能与势能的转化情况是 ；运动员脚下宽大的滑雪板增大了受力面积，以此 防止运动员陷入雪中。
20.（3分）如图，是八年级六班同学用重力为2N的小钢球制作的单摆，请在指定位置画出小钢球摆动到图示位置时所受重力的示意图.


21.（3分）如图所示是一种新型的水温感应龙头，它自带电源，当水流温度低于40℃时，感应开关S1闭合，只有绿灯照亮水流，当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以提醒用水人，请在指定地方画出能实现上述功能的此感应电流的电路图。







22.（5分）如图，是我国自主研发的全球最大的水陆两栖飞机AG600，某次起飞前，飞机静止在水平跑道上，总质量为48t，飞机轮与地面的总接触面积为0.6m2，g取10N/kg，则飞机静止时：
（1）对水平跑道的压力是多大？
（2）对水平跑道的压强是多少？





23.（6分）如图是一款太阳能概念车，是一种靠太阳能来驱动汽车，通过硅太阳能电池将太阳能转化为电能并驱动汽车前进，相比传统热机驱动的汽车，太阳能电池使用方便，经久耐用，该车在水平路面沿直线匀速行驶，5min通过了6km的路程，若行驶过程中牵引力为250N，通过计算回答：
（1）该车的运动速度是多大？
（2）牵引力做的功是多少？
（3）牵引力做功功率多大？








24.（7分）学过电功率知识后，小宇在实验室测量额定电压为2.5V的小灯泡的电功率，实验电路如图所示，电源电压4V，闭合开关S，调节滑动变阻器的金属滑片，当灯泡正常发光时，电流表示数为0.3A，通过计算回答，灯泡正常发光时：
（1）灯泡L的电功率是多少瓦？
（2）滑动变阻器R接入电路的电阻是多少欧？
（3）通电1min电流通过滑动变阻器R产生的热量是多少焦？




25.（6分）如图所示，是探究光的反射规律的实验装置，平面镜放置在水平桌面上，白色纸板ENF竖直立在平面镜上，纸板由E，F两部分组成，可以绕ON翻折。

（1）实验中为了使光路能在纸板上显示出来，应该 .
A.向纸板喷烟或雾 B.使光束垂直纸板射到O点 C.使光束贴着纸板射到O点
（2）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是ON，如图所示，则AO的入射角大小是 度；
（3）为了探究反射角与入射角大小关系，应进行的操作是 .
A.多次改变纸板与平面镜的夹角 B.沿ON向后转动纸板E
C.沿ON向后转动纸板F D.多次改变入射角大小
（4）图中AO射到镜面上O点，纸板F上会显示处反射光束OB，接着要探究反射光线，入射光线和法线是否在同一平面内，将纸板F绕ON向后翻折，如果纸板F上 （选填能或不能）显示反射光束，由此说明反射光线，入射光线和法线在同一平面内.
26.（6分）学习了密度知识后，小明想知道妈妈配制的用于腌鸡蛋所用盐水的密度，他利用天平、量筒等进行如下操作。

（1）小明把天平房贷水平台上，将游码移至标尺左端的零刻度线处，发现分度标尺的指针如图甲所示，此时应向 调节平衡螺母。
（2）在烧杯中倒入适量的盐水，用调节好的天平测量烧杯和盐水的总质量时，通过加减砝码的一番操作，当将砝码盒中最小的砝码放入右盘后，指针仍如图甲所示，接下来的正确操作是 .
A.向右移动游码 B.向右调节平衡螺母 C.取下最小砝码后移动游码
（3）测出烧杯和盐水的总质量为96.6g，将烧杯中部分盐水倒入量筒中，观察液面位置如图乙所示，则量筒中盐水的体积是 cm3.
（4）用天平测量烧杯和剩余盐水的质量，天平横梁平衡时如图丙所示，则烧杯和剩余盐水的质量是 g，小明利用密度的计算公式测的盐水密度是 kg/m3.
27.（8分）小明利用实验探究电流和电阻的关系，已知电源电压为6V且保持不变，实验中用到的定值电阻阻值分别是5Ω，10Ω，15Ω，20Ω，25Ω.
（1）图甲所示将其中部分器材进行了连接，请你用笔画线代替导线，将图中的器材连接完整电路。（导线不允许交叉）

（2）小明把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则出现这种现象的原因可能是（ ）
A.电阻R处短路 B.电阻R处开路
C.滑动变阻器开路 D.滑动变阻器阻值调节到最大值
（3）排除故障后继续进行实验，调节滑动变阻器滑片，电压表和电流表的示数如图乙，记录下此时通过定值电阻的电流是 0 。
（4）然后，断开开关，换用10Ω，15Ω，20Ω，25Ω的电阻分别进行实验。
①每次更换电阻后，闭合开关， ,读取并记录对应电流表的示数.
②右表是小明的实验数据记录表，分析表中数据可以得到的实验结论是 .




答案解析
一、单选题。（每小题2分，共20分）
1.美丽泉城济南自古以来就是一个风光胜地，四级美景如画，下列四季美景中，能说明分子不停运动的是（ C ）
A.春天，大明湖畔柳枝摇曳 B.夏天，趵突泉上云雾润蒸
C.秋天，千佛山上菊花飘香 D.冬天，护城河畔瑞雪飘飘
2.我国在新能源开发和利用方面走在了世界前列，为全球环境保护做出巨大贡献，以下利用可再生能源发电的是（ B ）
A.燃气发电 B.风能发电 C.核能发电 D.煤炭发电
3.成语是汉语的精髓，浓缩了中国古代传统文化的精华，它言简意赅，以极少的文化传达丰富的内涵，称为汉语文化中的一道亮丽风景，成语“引吭高歌”和“低声细语”中的高和低是指声音特征中的（ C ）
A.速度 B.音调 C.响度 D.音色
4.珍爱生命，安全用电，是每一位公民应具备的安全意识，下列做法中，符合安全用电原则的是（ A ）
A.照明灯的开关与电路中的火线相连接 B.使用测电笔时，手不能接触金属部分
C.多个大功率用电器连接在同一插排上 D.将电动自行车停放在居民楼楼道充电
5.在学习电和磁的相关知识时，小宇利用如图所示的实验装置进行了探究，当闭合开关，以下对该实验的说法正确的是（ B ）
A.此实验装置揭示的是电动机的工作原理 B.导线ab水平向左运动可以产生感应电流
C.导线ab竖直向上运动可以产生感应电流 D.只要导线ab不运动就不会产生感应电流

（第5题图） （第7题图） （第8题图）
6.以下对比赛情景描述中，运动员受平衡力作用的是（ D ）
A.游泳运动员全力划水加速冲向终点 B.跳远运动员起跳后身体腾空而起
C.滑冰运动员正在弯道上匀速滑行 D.体操运动员单脚静立在平衡木上
7.如图所示是小明同学探究影响液体内部压强因素的实验情景，关于此操作的探究目的最合理是（ A ）
A.液体的压强跟液体的深度是否有关 B.液体的压强跟液体的密度是否有关
C.液体内部各个方向是否都有压强 D.液体内部同一深度的压强是否相等
8.如图，裁纸刀在使用的时候，先要对正要裁剪的位置，通过裁纸刀上的标尺左右移动来调节裁剪大小，然后通过裁纸刀的把手匀速向下用力进行裁剪，裁纸刀在使用中属于（ B ）
A.省力杠杆且省距离 B.省力杠杆但费距离
C.费力杠杆且费距离 D.费力杠杆但省距离
9.同学们通过地理课学习知道了，温带海洋性气候的地区各月份平均气温变化小，而温带大陆性气候地区各月份平均气温变化大，如图所受，从物理角度分析，形成这种现象的主要原因是：与砂石相比，海水具有（ D ）
A.较大的内能，相同条件下，水温变化较大
B.较小的内能，相同条件下，水温变化较小
C.较小的比热容，相同条件下，水温变化较大
D.较大的比热容，相同条件下，水温变化较小

（第9题图） （第10题图）
10.甲，乙，丙三个容器内分别盛有体积相同但是质量不同的液体，将同一小球分别放在三个容器中，小球静止后的状态如图所示，则小球（ A ）
A.在甲容器中所受浮力最小 B.在乙容器中所受浮力最小
C.在丙容器中所受浮力最小 D.三种情况下所受浮力相等
二、多选题。（每小题4分，共20分）
11.估测在实际生活中应用十分广泛，下列所估测的数据符合实际的是（ ACD ）
A.中学生学习用的书桌高约0.8m B.物理知识图谱所受重力约为50N
C.成年人的正常情况下体温约37℃ D.LED节能台灯的电功率为10W
12.自然界的能量可以从一个物体转移到另一个物体，也可以从一种形式转化到其它形式，如图所示的事例中，能量发生了转化的是（ BC ）

A.图甲：高温电炉丝使周围的空气温度上升
B.图乙：流星从夜空快速滑过发生耀眼的光亮
C.图丙：试管中高温水蒸气弹出管口的橡胶塞
D.图丁：涨潮时海水涌入水坝冲击水轮机转动
13.天文一号火星探测器开启了中国人探索星辰大海的伟大征程，其名称源于屈原长诗《天问》，表达了中华民族对真理追求的坚韧和执着，体现了对自然和宇宙空间探索的文化传承，寓意探求科学真理，追求科技创新永无止境，火星质量约为地球的11%，火星表面g约为3.7N/kg，火星表面的大气密度大约只有地球的1%，平均大气压强约为700Pa，比地球上的1%还小，则以下说法正确的是（ AD ）
A.火星探测器与地球之间是利用电磁波进行信息传递的
B.火星上液态水很少是因为火星上水的沸点比地球上高
C.探测器从地球运行到火星的过程中其惯性会逐渐消失
D.同一物体在火星表面所受重力比在地球表面时重力小
14.赏中华诗词，寻文化基因，品生活之美，中国诗词大会深受观众的青睐，关于诗句中涉及的物体知识，下列说法正确的是（ BC ）
A.池水映明月，潭清疑水浅中的疑水浅是由于光从空气射向水面时发生了折射
B.园林日出静无风，雾凇花开树树同中雾凇的形成是凝华现象，需要放出热量
C.清风不识字，何故乱翻书中的清风翻书是因为空气在流速大的地方压强较小
D.会挽雕弓如满月，西北望，射天狼中挽弓如满月是把化学能转化为弹性势能
15.某些无法直接感知的事实可以通过相关可感知的现象推测得到，这是物理学研究问题的一种方法，以下根据这种方法所做出的的推测符合事实的是（ ABD ）
A.根据悬挂的乒乓球被不断弹起来推测，发声的音叉在振动
B.根据螺线管周围小磁针发生偏转推测，螺线管周围有磁场
C.根据靠近带电体的轻小物体被吸引推测，轻小物体带有电荷
D.根据英国物理学家汤姆孙发现电子推测，原子是可以再分的
第Ⅱ卷 （非选择题 共60分）
三、非选择题。
16.（4分）常记溪亭日暮，沉醉不知归路，兴尽晚回舟，误入莲花深处。争渡，争渡，惊起一滩鸥鹭，这是宋代词人李清照《如梦令》，它是一首绝妙的大自然赞歌，从物理学角度分析，以坐在船里的人为参照物，向前行驶的小船是 静止 的；岸边人看到水中鹭鸟在飞行，是由于光的 反射 形成的.

（第16题图） （第19题图）
17.（4分）北京冬奥会期间，科研人员为运动员、教练及志愿者提供了带电源的智能控温加热手套，该手套应用了电流的 热 效应将电能转化为内能，北斗5G技术的使用让冬奥会变得更加智慧，其中北斗负责定位，5G负责信息传输，这项技术是利用 电磁波 实时传输各项赛事信息。
18.（4分）为了保护同学们的视力，学校教室里日光灯陆续更换成如图所示的LED护眼灯，这种灯主要是用 半导体 材料制成的，打开护眼灯之后，老师又打开了教室中多媒体设备，则此时教室电路中的总电流 变大 .
19.（4分）如图是北京冬奥会会的雪飞天——首钢滑雪大跳台，这是世界上首例永久性保留使用滑雪大跳台将变身为服务大众的体育主题公园，当运动员腾空跃起后在空中下落的过程中，它的动能与势能的转化情况是 势能转化为动能 ；运动员脚下宽大的滑雪板增大了受力面积，以此 减小压强 防止运动员陷入雪中。
20.（3分）如图，是八年级六班同学用重力为2N的小钢球制作的单摆，请在指定位置画出小钢球摆动到图示位置时所受重力的示意图.


21.（3分）如图所示是一种新型的水温感应龙头，它自带电源，当水流温度低于40℃时，感应开关S1闭合，只有绿灯照亮水流，当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以提醒用水人，请在指定地方画出能实现上述功能的此感应电流的电路图。


22.（5分）如图，是我国自主研发的全球最大的水陆两栖飞机AG600，某次起飞前，飞机静止在水平跑道上，总质量为48t，飞机轮与地面的总接触面积为0.6m2，g取10N/kg，则飞机静止时：
（1）对水平跑道的压力是多大？
（2）对水平跑道的压强是多少？

（1）F=G=mg=48000kg×10N/kg=480000N
（2）P=FS=480000N0.6m2=800000Pa


23.（6分）如图是一款太阳能概念车，是一种靠太阳能来驱动汽车，通过硅太阳能电池将太阳能转化为电能并驱动汽车前进，相比传统热机驱动的汽车，太阳能电池使用方便，经久耐用，该车在水平路面沿直线匀速行驶，5min通过了6km的路程，若行驶过程中牵引力为250N，通过计算回答：
（1）该车的运动速度是多大？
（2）牵引力做的功是多少？
（3）牵引力做功功率多大？

（1）V=6km÷560h=72km/h
（2）w=Fs=250N×6000=1500000J
（3）P=1500000J300s=5000W






24.（7分）学过电功率知识后，小宇在实验室测量额定电压为2.5V的小灯泡的电功率，实验电路如图所示，电源电压4V，闭合开关S，调节滑动变阻器的金属滑片，当灯泡正常发光时，电流表示数为0.3A，通过计算回答，灯泡正常发光时：
（1）灯泡L的电功率是多少瓦？
（2）滑动变阻器R接入电路的电阻是多少欧？
（3）通电1min电流通过滑动变阻器R产生的热量是多少焦？

（1）P=0.3A×2.5V=0.75W
（2）R=（4V－2.5V）÷0.3A=5Ω
（3）Q=I2Rt=0.3A2×5Ω×60S=27J

25.（6分）如图所示，是探究光的反射规律的实验装置，平面镜放置在水平桌面上，白色纸板ENF竖直立在平面镜上，纸板由E，F两部分组成，可以绕ON翻折。

（1）实验中为了使光路能在纸板上显示出来，应该 C .
A.向纸板喷烟或雾 B.使光束垂直纸板射到O点 C.使光束贴着纸板射到O点
（2）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是ON，如图所示，则AO的入射角大小是 40 度；
（3）为了探究反射角与入射角大小关系，应进行的操作是 D .
A.多次改变纸板与平面镜的夹角 B.沿ON向后转动纸板E
C.沿ON向后转动纸板F D.多次改变入射角大小
（4）图中AO射到镜面上O点，纸板F上会显示处反射光束OB，接着要探究反射光线，入射光线和法线是否在同一平面内，将纸板F绕ON向后翻折，如果纸板F上 不能 （选填能或不能）显示反射光束，由此说明反射光线，入射光线和法线在同一平面内.


26.（6分）学习了密度知识后，小明想知道妈妈配制的用于腌鸡蛋所用盐水的密度，他利用天平、量筒等进行如下操作。

（1）小明把天平房贷水平台上，将游码移至标尺左端的零刻度线处，发现分度标尺的指针如图甲所示，此时应向 右 调节平衡螺母。
（2）在烧杯中倒入适量的盐水，用调节好的天平测量烧杯和盐水的总质量时，通过加减砝码的一番操作，当将砝码盒中最小的砝码放入右盘后，指针仍如图甲所示，接下来的正确操作是 C .
A.向右移动游码 B.向右调节平衡螺母 C.取下最小砝码后移动游码
（3）测出烧杯和盐水的总质量为96.6g，将烧杯中部分盐水倒入量筒中，观察液面位置如图乙所示，则量筒中盐水的体积是 40 cm3.
（4）用天平测量烧杯和剩余盐水的质量，天平横梁平衡时如图丙所示，则烧杯和剩余盐水的质量是 48.6 g，小明利用密度的计算公式测的盐水密度是 1.2×103 kg/m3.

27.（8分）小明利用实验探究电流和电阻的关系，已知电源电压为6V且保持不变，实验中用到的定值电阻阻值分别是5Ω，10Ω，15Ω，20Ω，25Ω.
（1）图甲所示将其中部分器材进行了连接，请你用笔画线代替导线，将图中的器材连接完整电路。（导线不允许交叉）

（2）小明把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则出现这种现象的原因可能是（ B ）
A.电阻R处短路 B.电阻R处开路
C.滑动变阻器开路 D.滑动变阻器阻值调节到最大值
（3）排除故障后继续进行实验，调节滑动变阻器滑片，电压表和电流表的示数如图乙，记录下此时通过定值电阻的电流是 0.5A 。
（4）然后，断开开关，换用10Ω，15Ω，20Ω，25Ω的电阻分别进行实验。
①每次更换电阻后，闭合开关， 通过滑动变阻器调节，保持小灯泡的电压为2.5V ,读取并记录对应电流表的示数.
②右表是小明的实验数据记录表，分析表中数据可以得到的实验结论是 当电压相同时，电阻和电流成反比 .
