新高考化学一轮复习讲义 第7章 第44讲 化学反应速率、平衡的常规图像
展开
这是一份新高考化学一轮复习讲义 第7章 第44讲 化学反应速率、平衡的常规图像，共21页。试卷主要包含了全面，扎实训练学科基本技能，培养学生积极的学习态度，有计划等内容，欢迎下载使用。

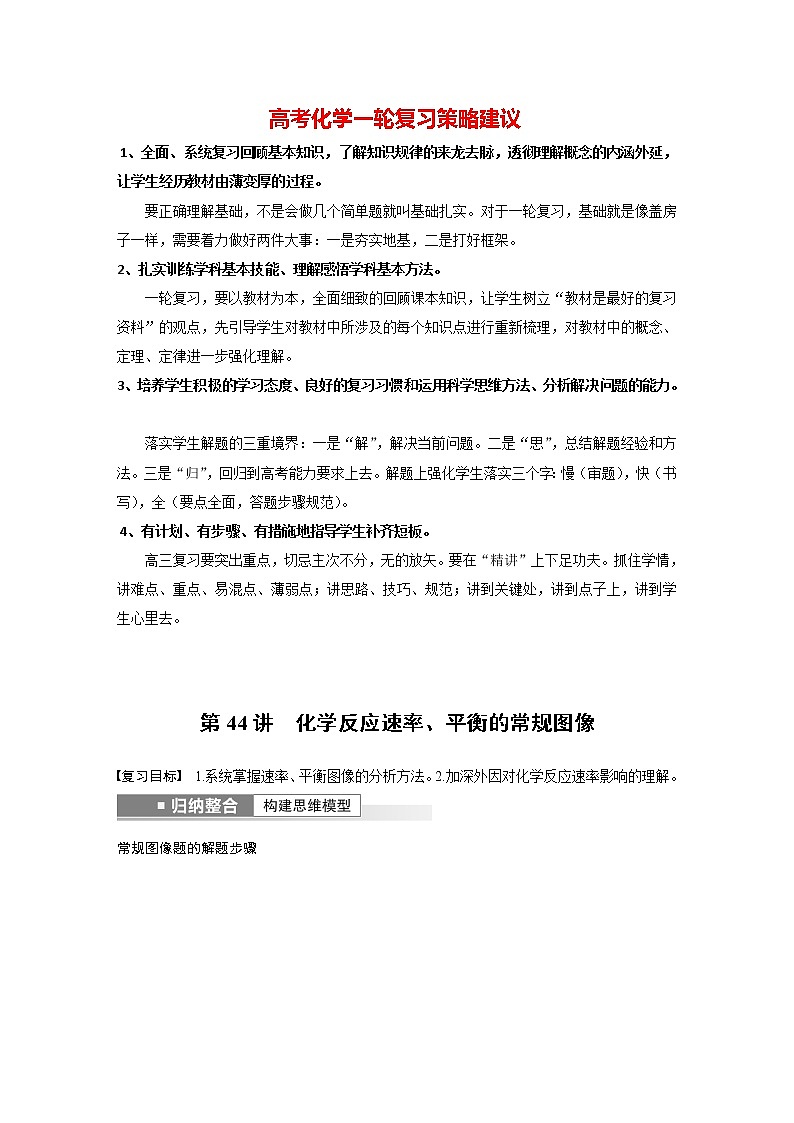

要正确理解基础，不是会做几个简单题就叫基础扎实。对于一轮复习，基础就是像盖房子一样，需要着力做好两件大事：一是夯实地基，二是打好框架。
2、扎实训练学科基本技能、理解感悟学科基本方法。
一轮复习，要以教材为本，全面细致的回顾课本知识，让学生树立“教材是最好的复习资料”的观点，先引导学生对教材中所涉及的每个知识点进行重新梳理，对教材中的概念、定理、定律进一步强化理解。
3、培养学生积极的学习态度、良好的复习习惯和运用科学思维方法、分析解决问题的能力。
落实学生解题的三重境界：一是“解”，解决当前问题。二是“思”，总结解题经验和方法。三是“归”，回归到高考能力要求上去。解题上强化学生落实三个字：慢（审题），快（书写），全（要点全面，答题步骤规范）。
4、有计划、有步骤、有措施地指导学生补齐短板。
高三复习要突出重点，切忌主次不分，无的放矢。要在“精讲”上下足功夫。抓住学情，讲难点、重点、易混点、薄弱点；讲思路、技巧、规范；讲到关键处，讲到点子上，讲到学生心里去。
第44讲 化学反应速率、平衡的常规图像
复习目标 1.系统掌握速率、平衡图像的分析方法。2.加深外因对化学反应速率影响的理解。

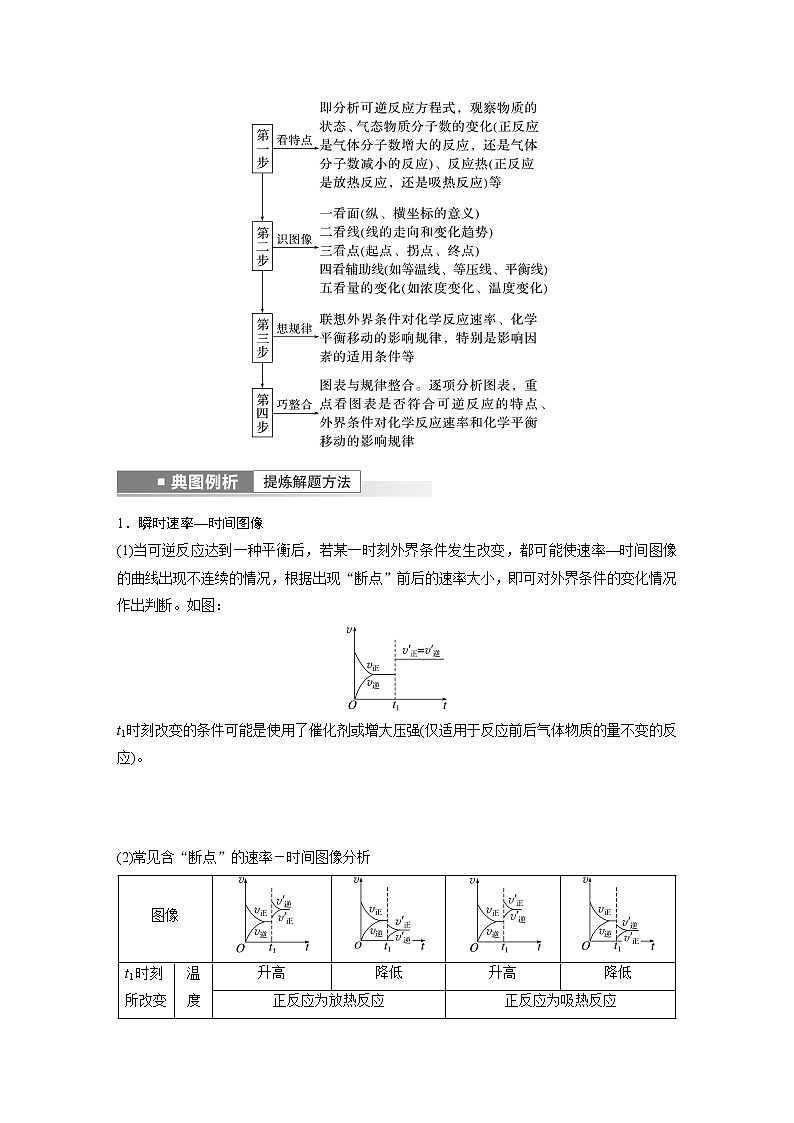

常规图像题的解题步骤
1．瞬时速率—时间图像
(1)当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。如图：
t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。
(2)常见含“断点”的速率－时间图像分析

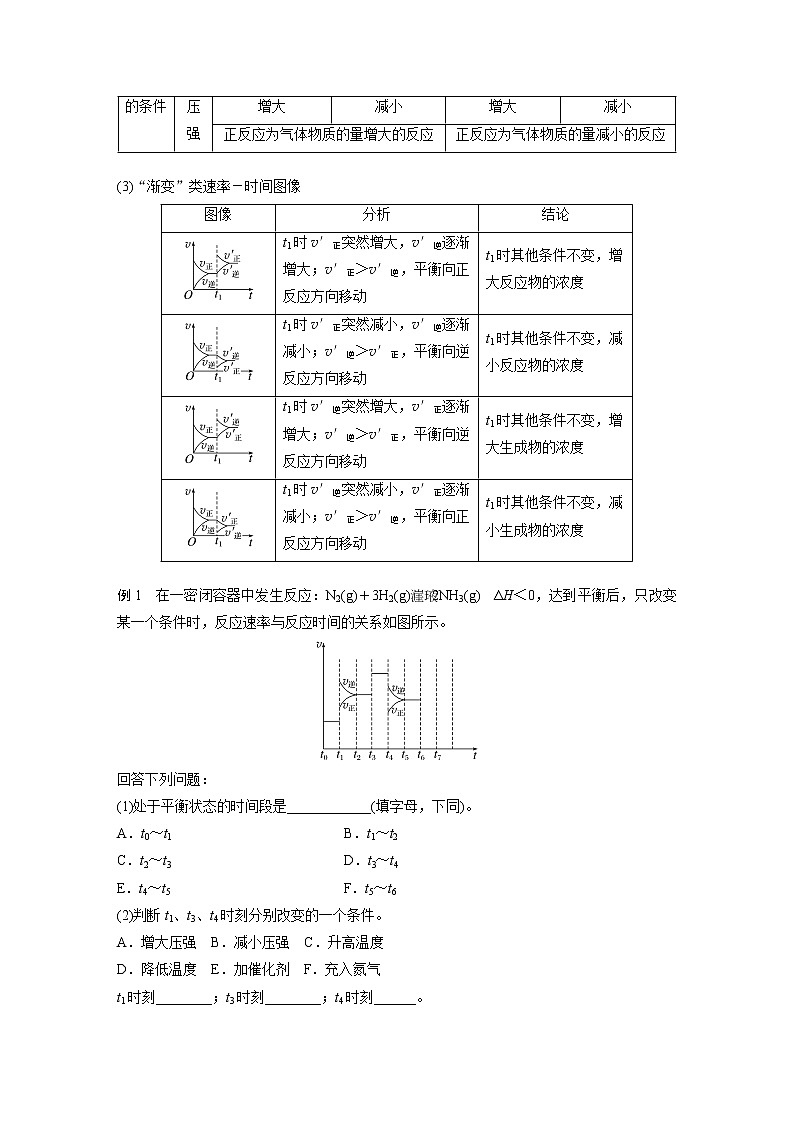

(3)“渐变”类速率－时间图像
例1 在一密闭容器中发生反应：N2(g)＋3H2(g)2NH3(g) ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。
回答下列问题：
(1)处于平衡状态的时间段是____________(填字母，下同)。
A．t0～t1 B．t1～t2
C．t2～t3 D．t3～t4
E．t4～t5 F．t5～t6
(2)判断t1、t3、t4时刻分别改变的一个条件。
A．增大压强 B．减小压强 C．升高温度
D．降低温度 E．加催化剂 F．充入氮气
t1时刻________；t3时刻________；t4时刻______。
(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。
A．t0～t1 B．t2～t3
C．t3～t4 D．t5～t6
(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。
答案 (1)ACDF (2)C E B (3)A
(4)
解析 (1)根据图示可知，t0～t1、t2～t3、t3～t4、t5～t6时间段内，v正、v逆相等，反应处于平衡状态。
(2)t1时，v正、v逆同时增大，且v逆增大得更快，平衡向逆反应方向移动，所以t1时改变的条件是升温。t3时，v正、v逆同时增大且增大程度相同，平衡不移动，所以t3时改变的条件是加催化剂。t4时，v正、v逆同时减小，但平衡向逆反应方向移动，所以t4时改变的条件是减小压强。
(3)根据图示知，t1～t2、t4～t5时间段内平衡均向逆反应方向移动，NH3的含量均比t0～t1时间段的低，所以t0～t1时间段内NH3的百分含量最高。
(4)t6时刻分离出部分NH3，v逆立刻减小，而v正逐渐减小，在t7时刻二者相等，反应重新达到平衡，据此可画出反应速率的变化曲线。
2．全程速率—时间图像
例如：Zn与足量盐酸的反应，化学反应速率随时间的变化出现如图所示情况。
原因：(1)AB段(v增大)，反应放热，溶液温度逐渐升高，v增大。
(2)BC段(v减小)，溶液中c(H＋)逐渐减小，v减小。
例2 向绝热恒容密闭容器中通入SO2和NO2，一定条件下使反应SO2(g)＋NO2(g)SO3(g)＋NO(g)达到平衡，正反应速率随时间变化的示意图如图所示。由图可得出的正确结论是( )
A．反应在c点达到平衡状态
B．反应物浓度：a点小于b点
C．反应物的总能量低于生成物的总能量
D．Δt1＝Δt2时，SO2的转化率：a～b段小于b～c段
答案 D
解析 A项，化学平衡状态的标志是各物质的浓度不再改变，其实质是正反应速率等于逆反应速率，c点对应的正反应速率显然还在改变，一定未达平衡，错误；B项，a到b时正反应速率增大，反应物浓度随时间不断减小，错误；C项，从a到c正反应速率增大，之后正反应速率减小，说明反应刚开始时温度升高对正反应速率的影响大于浓度减小对正反应速率的影响，说明该反应为放热反应，即反应物的总能量高于生成物的总能量，错误；D项，随着反应的进行，正反应速率越快，消耗的二氧化硫就越多，SO2的转化率将逐渐增大，正确。
3．物质的量(或浓度)—时间图像
例如：某温度时，在定容(V L)容器中，X、Y、Z三种物质的物质的量随时间的变化曲线如图所示。
(1)由图像得出的信息
①X、Y是反应物，Z是生成物。
②t3 s时反应达到平衡状态，X、Y并没有全部反应，该反应是可逆反应。
③0～t3 s时间段：Δn(X)＝n1－n3ml，Δn(Y)＝n2－n3ml，Δn(Z)＝n2ml。
(2)根据图像可进行如下计算
①某物质的平均速率、转化率，如
v(X)＝eq \f(n1－n3,V·t3) ml·L－1·s－1；
Y的转化率＝eq \f(n2－n3,n2)×100%。
②确定化学方程式中的化学计量数之比，X、Y、Z三种物质的化学计量数之比为(n1－n3)∶(n2－n3)∶n2。
例3 向一容积不变的密闭容器中充入一定量A和B，发生如下反应：xA(g)＋2B(s)yC(g) ΔH<0。在一定条件下，容器中A、C的物质的量浓度随时间变化的曲线如图所示。请回答下列问题：
(1)用A的浓度变化表示该反应在0～10 min内的平均反应速率v(A)＝________。
(2)根据图像可确定x∶y＝________。
(3)0～10 min容器内压强________(填“变大”“不变”或“变小”)。
(4)推测第10 min引起曲线变化的反应条件可能是________(填序号，下同)；第16 min引起曲线变化的反应条件可能是________。
①减压 ②增大A的浓度 ③增大C的量
④升温 ⑤降温 ⑥加催化剂
(5)若平衡Ⅰ的平衡常数为K1，平衡Ⅱ平衡常数为K2，则K1______K2(填“>”“＝”或“<”)。
答案 (1)0.02 ml·L－1·min－1 (2)1∶2 (3)变大 (4)④⑥ ④ (5)>
解析 (1)0～10 min内v(A)＝eq \f(0.45－0.25ml·L－1,10 min)＝0.02 ml·L－1·min－1。(2)根据图像可知，0～10 min内A的物质的量浓度减少量为0.2 ml·L－1，C的物质的量浓度增加量为0.4 ml·L－1，x、y之比等于A、C的物质的量浓度变化量之比，故x∶y＝0.2 ml·L－1∶0.4 ml·L－1＝1∶2。(3)该反应是气体分子数增大的反应，而容器容积不变，因此0～10 min容器内压强变大。
(4)根据图像可知，10 min时改变条件后，A、C的浓度瞬时不变且随后反应速率加快，故改变的条件可能是升温或加入催化剂；16 min时改变条件后，A、C的浓度瞬时不变，且随后A的浓度逐渐增大，C的浓度逐渐减小，说明平衡逆向移动，故改变的条件可能是升温。
(5)升高温度，平衡逆向移动，平衡常数减小，则K1>K2。
4．浓度(转化率、百分含量)—时间图像
(1)识图技巧
分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。
①若为温度变化引起，温度较高时，反应达平衡所需时间短。
②若为压强变化引起，压强较大时，反应达平衡所需时间短。
③若为是否使用催化剂，使用适宜催化剂时，反应达平衡所需时间短。
(2)应用举例
含量—时间—温度(压强)
(C%指产物的质量分数，B%指某反应物的质量分数)
例4 已知某可逆反应mA(g)＋nB(g)pC(g)在密闭容器中进行，如图表示在不同反应时间(t)时，温度(T)和压强(p)与反应物B在混合气体中的体积分数[φ(B)]的关系曲线，由曲线分析，下列判断正确的是( )
A．T1＜T2，p1＞p2，m＋n＞p，放热反应
B．T1＞T2，p 1＜p2，m＋n＞p，吸热反应
C．T1＜T2，p1＞p2，m＋n＜p，放热反应
D．T1＞T2，p1＜p2，m＋n＜p，吸热反应
答案 D
解析 由图可知，压强一定时，温度T1先达到平衡，故温度：T1＞T2，升高温度，B在混合气体中的体积分数减小，说明平衡正向移动，正反应为吸热反应；温度一定时，压强p2先达到平衡，故压强：p1＜p2，增大压强，B在混合气体中的体积分数增大，说明平衡逆向移动，正反应为气体体积增大的反应，则m＋n＜p。
5．恒压(或恒温)线
(α表示反应物的转化率，n表示反应物的平衡物质的量)
图①，若p1>p2>p3，则正反应为气体体积减小的反应，ΔH＜0；
图②，若T1>T2，则正反应为放热反应，气体体积增大。
解决这类图像一般采用“定一议二”的方法，即把自变量(温度、压强)之一设为定量，讨论另外两个变量的关系。
例5 如图是温度和压强对反应X＋Y2Z影响的示意图。图中横坐标表示温度，纵坐标表示平衡时混合气体中Z的体积分数。下列叙述正确的是( )
A．上述可逆反应的正反应为放热反应
B．X、Y、Z均为气态
C．X和Y中最多只有一种为气态，Z为气态
D．上述反应的逆反应的ΔH＞0
答案 C
解析 由图像可知，随温度升高Z的体积分数增大，正反应为吸热反应，逆反应为放热反应，故A、D错误；相同温度下，压强越大，Z的体积分数越小，说明增大压强平衡左移，则Z为气态，X、Y中最多只有一种气态物质，故B错误、C正确。
6．几种特殊图像
(1)对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应的ΔH＜0。
(2)对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如图)。L线的左上方(E点)，A的百分含量大于此压强时平衡体系中A的百分含量，所以，E点v正>v逆；则L线的右下方(F点)，v正＜v逆。
例6 用(NH4)2CO3捕碳的反应：(NH4)2CO3(aq)＋H2O(l)＋CO2(g)2NH4HCO3(aq)。为研究温度对(NH4)2CO3捕获CO2效率的影响，将一定量的(NH4)2CO3溶液置于密闭容器中，并充入一定量的CO2气体，保持其他初始实验条件不变，分别在不同温度下，经过相同时间测得CO2气体浓度，得到趋势图：
(1)c点的逆反应速率和d点的正反应速率的大小关系为v逆(c)________v正(d)(填“＞”“＝”或“＜”，下同)。
(2)b、c、d三点的平衡常数Kb、Kc、Kd从大到小的顺序为________。
(3)T3～T4温度区间，容器内CO2气体浓度呈现增大的变化趋势，其原因是________________。
答案 (1)＜ (2)Kb＞Kc＞Kd (3)T3～T4区间，化学反应已达到平衡，由于正反应是放热反应，温度升高平衡向逆反应方向移动，不利于CO2 的捕获
解析 (1)温度越高，反应速率越快，d点温度高，则c点的逆反应速率和d点的正反应速率的大小关系为v逆(c)＜v正(d)。
(2)根据图像，温度为T3时反应达平衡，此后温度升高，c(CO2)增大，平衡逆向移动，说明正反应是放热反应，则Kb＞Kc＞Kd。
1．[2019·全国卷Ⅱ，27(3)改编]环戊二烯容易发生聚合生成二聚体，该反应为可逆反应。不同温度下，溶液中环戊二烯浓度与反应时间的关系如图所示，下列说法正确的是________(填标号)。
A．T1>T2
B．a点的反应速率小于c点的反应速率
C．a点的正反应速率小于b点的逆反应速率
D．b点时二聚体的浓度为0.45 ml·L－1
答案 D
解析 由相同时间内，环戊二烯浓度减小量越大，反应速率越快可知，T1L－1，结合生成的二聚体浓度为环戊二烯浓度变化量的eq \f(1,2)，可知二聚体的浓度为0.45 ml·L－1，D项正确。
2．(2020·江苏，15改编)CH4与CO2重整生成H2和CO的过程中主要发生下列反应
CH4(g)＋CO2(g)===2H2(g)＋2CO(g) ΔH＝＋247.1 kJ·ml－1
H2(g)＋CO2(g)===H2O(g)＋CO(g) ΔH＝＋41.2 kJ·ml－1
在恒压、反应物起始物质的量比n(CH4)∶n(CO2)＝1∶1条件下，CH4和CO2的平衡转化率随温度变化的曲线如图所示。下列有关说法正确的是( )
A．升高温度、增大压强均有利于提高CH4的平衡转化率
B．曲线A表示CH4的平衡转化率随温度的变化
C．相同条件下，改用高效催化剂能使曲线A和曲线B相重叠
D．恒压、800 K、n(CH4)∶n(CO2)＝1∶1条件下，反应至CH4转化率达到X点的值，改变除温度外的特定条件继续反应，CH4转化率能达到Y点的值
答案 D
解析 A项，甲烷参与的反应为吸热反应，升高温度，甲烷的平衡转化率增大，该反应为气体体积增大的反应，增大压强，甲烷的平衡转化率减小，错误；B项，CO2参与两个反应，且第一个反应中甲烷和二氧化碳的化学计量数相等，因此当起始时甲烷和二氧化碳的物质的量之比为1∶1时，同温度下CO2的转化率大于甲烷的转化率，即曲线B表示甲烷的平衡转化率随温度的变化，错误；C项，催化剂不能改变化学平衡，因此两条曲线不能重叠，错误；D项，温度不变，增大二氧化碳的量，平衡可向右移动，甲烷的转化率增大，可能达到Y点的值，正确。
3．[2020·山东，18(3)(4)]探究CH3OH合成反应化学平衡的影响因素，有利于提高CH3OH的产率。以CO2、H2为原料合成CH3OH涉及的主要反应如下：
Ⅰ.CO2(g)＋3H2(g)CH3OH(g)＋H2O(g) ΔH1＝－49.5 kJ·ml－1
Ⅱ.CO(g)＋2H2(g)CH3OH(g) ΔH2＝－90.4 kJ·ml－1
Ⅲ.CO2(g)＋H2(g)CO(g)＋H2O(g) ΔH3
回答下列问题：
(3)不同压强下，按照n(CO2)∶n(H2)＝1∶3投料，实验测定CO2的平衡转化率和CH3OH的平衡产率随温度的变化关系如下图所示。
已知：CO2的平衡转化率＝eq \f(nCO2初始－nCO2平衡,nCO2初始)×100%
CH3OH的平衡产率＝eq \f(nCH3OH平衡,nCO2初始)×100%
其中纵坐标表示CO2平衡转化率的是图________(填“甲”或“乙”)；压强p1、p2、p3由大到小的顺序为__________；图乙中T1温度时，三条曲线几乎交于一点的原因是____________。
(4)为同时提高CO2的平衡转化率和CH3OH的平衡产率，应选择的反应条件为___(填标号)。
A．低温、高压 B．高温、低压
C．低温、低压 D．高温、高压
答案 (3)乙 p1＞p2＞p3 T1时以反应Ⅲ为主，反应Ⅲ前后气体分子数相等，压强改变对平衡没有影响 (4)A
解析 (3)由反应Ⅰ、Ⅱ可知，随着温度的升高，甲醇的平衡产率逐渐降低，因此图甲的纵坐标表示的是甲醇的平衡产率，图乙的纵坐标表示的是CO2的平衡转化率。同温度下，随着压强的增大，甲醇的平衡产率应增大，因此压强由大到小的顺序为p1＞p2＞p3。图乙中，当升温到T1时，CO2的平衡转化率与压强的大小无关，说明以反应Ⅲ为主，因为反应Ⅲ前后气体分子数相等。
课时精练
1．反应CO(g)＋H2O(g)CO2(g)＋H2(g) ΔH＝－41.2 kJ·ml－1的v－t图像如图1所示，若其他条件不变，只是在反应前增大容器体积使压强减小，则其v－t图像如图2所示。下列说法正确的是( )
①a1>a2 ②a1b2 ④b1t2 ⑥t1＝t2 ⑦t1A．①③⑦⑧ B．①③⑤⑧
C．②④⑦⑨ D．①③⑦⑩
答案 D
解析 增大容器体积，反应物和生成物的浓度均减小，则a1>a2 、b1>b2 ；压强减小，反应达到平衡所需时间变长，则t12．某温度时，在体积为2 L的密闭容器中，气态物质A、B、E、F的物质的量n随时间t的变化情况如图甲所示，在一定条件下反应达到平衡状态，反应进程中正反应速率随时间的变化情况如图乙所示，在t2、t4时刻分别只改变一个条件(温度、压强或某反应物的量)。下列说法错误的是( )
A．此温度下，该反应的化学方程式为2A(g)＋E(g)2B(g)＋F(g)
B．若平衡状态①和②对应的温度相同，则①和②对应的平衡常数K一定相同
C．t2时刻改变的条件是增大压强
D．t4时刻改变的条件是降低温度
答案 C
解析 由图甲分析可知，各物质发生变化的物质的量等于化学方程式的化学计量数之比，此温度下该反应的化学方程式为2A(g)＋E(g)2B(g)＋F(g)，故A正确；平衡常数K只与温度有关，平衡状态①和②的温度相同，故K相等，故B正确；该反应前后气体的体积不变，若改变压强，平衡不会发生移动，故t2时刻不可能是增大压强，故C错误；根据方程式知，反应前后气体体积不变，故不可能是压强的变化，t4时刻速率减小，且变化的点不连续，因此是降低温度的结果，故D正确。
3．一种燃煤脱硫技术的原理是CaO(s)＋3CO(g)＋SO2(g)CaS(s)＋3CO2(g) ΔH＝
－394.0 kJ·ml－1。保持其他条件不变，不同温度下起始时CO的物质的量与平衡时体系中CO2的体积分数的关系如图所示(T表示温度)。下列有关说法正确的是( )
A．T1>T2
B．b点SO2的转化率最高
C．b点后曲线下降是因为CO体积分数升高
D．减小压强可提高CO、SO2的转化率
答案 C
解析 该反应的ΔH<0，起始n(CO)相同时，温度越高，反应正向进行的程度越小，达到平衡时CO2的体积分数越小，则温度：T14．100 ℃时，向某恒容密闭容器中加入1.6 ml·L－1的Q后会发生如下反应：2Q(g)M(g)。其中M的物质的量浓度随时间的变化如图所示，下列说法错误的是( )
A．从反应开始到刚达到平衡的时间段内，v(Q)＝0.02 ml·L－1·s－1
B．a、b两时刻生成Q的速率：v(a)C．用Q浓度变化值表示的ab、bc两个时间段内的反应速率：v(ab)>v(bc)＝0
D．其他条件相同，起始时将0.2 ml·L－1氦气与Q混合，则反应达到平衡所需时间少于60 s
答案 D
解析 从反应开始到刚达到平衡的时间段内，v(Q)＝eq \f(Δc,t)＝eq \f(1.2 ml·L－1,60 s)＝0.02 ml·L－1·s－1，故A正确；Q为反应物，初始时浓度最大，消耗速率最大，生成速率最小，随着反应的进行，Q的浓度逐渐减小，消耗速率逐渐减慢，生成速率逐渐增大，则a、b两时刻生成Q的速率：v(a)v(bc)＝0，故C正确；其他条件相同，向某恒容密闭容器中通入0.2 ml·L－1氦气与Q混合，容器体积不变，Q、M的浓度不变，与原平衡体系等效，则反应达到平衡所需时间等于60 s，故D错误。
5．反应mA(g)＋nB(g)pC(g)的速率和平衡图像如下，下列判断正确的是( )
A．由图1可知，T1B．由图2可知，该反应m＋nC．图3中，表示反应速率v正>v逆的是点3
D．图4中，若m＋n＝p，则a曲线一定使用了催化剂
答案 C
解析 A项，由图1可知，温度在T2时首先达到平衡，故T1p，错误；C项，图3曲线上的点表示的是平衡状态，v正＝v逆，点3低于平衡转化率，说明点3未达到平衡，反应向正反应方向进行，此时表示的反应速率：v正>v逆，正确；D项，图4中，若m＋n＝p，则a曲线达到平衡所需要的时间比b短，可能是使用了催化剂，也可能是增大了压强，错误。
6．(2022·武汉模拟)有一化学平衡mA(g)＋nB(g)pC(g)＋qD(g)，如图所示的是A的转化率与压强、温度的关系。下列叙述正确的是( )
A．正反应是放热反应；m＋n>p＋q
B．正反应是吸热反应；m＋nC．正反应是放热反应；m＋nD．正反应是吸热反应；m＋n>p＋q
答案 D
解析 同一压强下，温度越高，A的转化率越高，说明正反应是吸热反应；同一温度下，压强越大，A的转化率越高，说明正反应是气体体积减小的反应，即m＋n>p＋q。
7．在某密闭恒容容器中发生反应：X(g)Y(g)＋nZ(g) ΔH＝Q kJ·ml－1(Q>0)。反应体系
2 min时达到平衡后，各物质的浓度在不同条件下的变化如图所示(第12 min到16 min的X浓度变化曲线未标出)，下列说法不正确的是( )
A．反应方程式中n＝1
B．12～14 min内，用Y表示的平均速率为0.005 ml·L－1·min－1
C．在6～10 min内，反应吸收的热量为0.015Q kJ
D．第12 min时，Z曲线发生变化的原因是移走一部分Z
答案 C
解析 根据图像可知6～12 min时X减少了0.055 ml·L－1－0.04 ml·L－1＝0.015 ml·L－1，Z增加了0.085 ml·L－1－0.07 ml·L－1＝0.015 ml·L－1，因此反应方程式中n＝1，A正确；12～14 min内，用Y表示的平均速率＝eq \f(0.12 ml·L－1－0.11 ml·L－1,2 min)＝0.005 ml·L－1·min－1，B正确；在6～10 min内X减少了0.015 ml·L－1，但容器容积未知，因此不能计算反应吸收的热量，C错误；第12 min时Z的浓度瞬间减小，随后逐渐增大，这说明Z曲线发生变化的原因是移走一部分Z，D正确。
8．(2022·洛阳统考)对于可逆反应A(g)＋2B(g)2C(g) ΔH>0，下列图像正确的是( )
答案 A
解析 升高温度，化学反应速率增大，达到平衡的时间缩短，因正反应为吸热反应，故平衡正向移动，A的转化率增大，平衡时A的百分含量减小，A项正确、C项错误；升高温度，正、逆反应速率都增大，因为正反应为吸热反应，所以正反应速率增大的程度大于逆反应速率增大的程度，B项错误；该反应的正反应为气体分子数减小的反应，增大压强平衡正向移动，v正>v逆，D项错误。
9．在某密闭容器中，可逆反应：A(g)＋B(g)xC(g)符合图Ⅰ所示关系，φ(C)表示C气体在混合气体中的体积分数。由此判断，下列关于图Ⅱ的说法不正确的是( )
A．p3>p4，y轴表示A的转化率
B．p3>p4，y轴表示B的转化率
C．p3>p4，y轴表示B的质量分数
D．p3>p4，y轴表示混合气体的平均相对分子质量
答案 C
解析 由图Ⅰ可知，压强为p2时，温度为T1时先达到平衡状态，则温度：T1>T2；温度为T1时的φ(C)低于T2时，说明升高温度，平衡逆向移动，该反应的ΔH<0；温度为T1时，压强为p2时先达到平衡状态，则压强：p1p4，温度相同时，由p3→p4，减小压强，平衡逆向移动，A、B的转化率降低，B的质量分数增大；压强相同时，升高温度，平衡逆向移动，A、B的转化率降低，A、B正确，C错误；若p3>p4，温度相同时，由p3→p4，减小压强，平衡逆向移动，气体的总质量不变，但其总物质的量增大，则混合气体的平均相对分子质量减小；压强不变时，升高温度，平衡逆向移动，气体总物质的量增大，则混合气体的平均相对分子质量减小，D正确。
10．反应N2O4(g)2NO2(g) ΔH＝＋57 kJ·ml－1，在温度为T1、T2时，平衡体系中NO2的体积分数随压强的变化曲线如图所示。下列说法正确的是( )
A．A、C两点的反应速率：A>C
B．A、C两点气体的颜色：A深，C浅
C．A、C两点气体的平均相对分子质量：A>C
D．由状态B到状态A，可以用加热的方法
答案 D
解析 A、C两点的温度相同，C点压强大于A点压强，增大压强，反应速率增大，故反应速率：AA，C错误；恒压下，提高NO2的体积分数，平衡向正反应方向移动，正反应是吸热反应，应升高温度，D正确。
11．已知：2CH3COCH3(l)eq \(,\s\up7(催化剂))CH3COCH2COH(CH3)2(l) ΔH。取等量CH3COCH3分别在0 ℃和20 ℃下反应，测得其转化率(α)随时间(t)变化的关系曲线如图所示。下列说法正确的是( )
A．曲线Ⅱ表示20 ℃时反应的转化率
B．升高温度能提高反应物的平衡转化率
C．在a点时，曲线Ⅰ和Ⅱ表示的化学平衡常数相等
D．反应物的化学反应速率的大小顺序：d＞b＞c
答案 D
解析 曲线Ⅰ比曲线Ⅱ先达到平衡，说明曲线Ⅰ的温度高，故A错误；曲线Ⅰ比曲线Ⅱ的温度高，但平衡时反应物的转化率低，说明升温平衡逆向移动，转化率降低，故B错误；曲线Ⅰ和曲线Ⅱ对应的温度不同，化学平衡常数只与温度有关，所以a点曲线Ⅰ和Ⅱ表示的化学平衡常数不相等，故C错误；反应开始时反应物的浓度最大，随着反应的进行，反应物的浓度减小，反应物的反应速率也逐渐减小，所以d处反应速率大于b处，因为曲线Ⅰ的温度高，反应物浓度相同时，b处反应速率大于c处，故D正确。
12．生产硫酸的主要反应：2SO2(g)＋O2(g)2SO3(g) ΔH＜0。图中L(L1、L2)、X可分别代表压强或温度。下列说法正确的是( )
A．X代表压强
B．L1＞L2
C．A、B两点对应的平衡常数相同
D．一定温度下，当混合气中n(SO2)∶n(O2)∶n(SO3)＝2∶1∶2时，反应一定达到平衡
答案 B
解析 若X代表压强，则L代表温度，温度相同时，增大压强，平衡正向移动，SO2的平衡转化率增大，与图像不符合，A错误；结合A项分析推知，X代表温度，L代表压强，温度相同时，增大压强，平衡正向移动，SO2的平衡转化率增大，则压强：L1＞L2，B正确；温度升高，平衡逆向移动，平衡常数K减小，由于温度：A＜B，则平衡常数：K(A)＞K(B)，C错误；温度一定，反应达到平衡状态时，n(SO2)、n(O2)和n(SO3)均保持不变，但其比值不一定等于对应的化学计量数之比，D错误。
13．(2022·湖北部分重点中学考试)工业上利用Ga与NH3在高温条件下合成固态半导体材料氮化镓(GaN)的同时有氢气生成。反应中，每生成3 ml H2放出30.8 kJ的热量。在恒温恒容密闭体系内进行上述反应，下列有关表达正确的是( )
A．Ⅰ图像中如果纵轴为正反应速率，则t时刻改变的条件可以为升温或加压
B．Ⅱ图像中纵轴可以为镓的转化率
C．Ⅲ图像中纵轴可以为化学反应速率
D．Ⅳ图像中纵轴可以为体系内混合气体的平均相对分子质量
答案 A
解析 由题中信息可写出热化学方程式：2Ga(s)＋2NH3(g)2GaN(s)＋3H2(g) ΔH＝－30.8 kJ·
ml－1。升温或加压均能加快化学反应速率，且v逆>v正，A项正确；增大压强，平衡逆向移动，Ga的转化率降低，B项错误；镓是固体，增大镓的质量，对化学反应速率无影响，C项错误；温度相同时，加压，平衡逆向移动，混合气体的平均相对分子质量增大，压强相同时，升温，平衡逆向移动，混合气体的平均相对分子质量增大，D项错误。
14．反应为CO(g)＋2H2(g)CH3OH(g) ΔH<0。在一定条件下，将1 ml CO和2 ml H2通入密闭容器中进行反应，当改变某一外界条件(温度或压强)时，CH3OH的体积分数φ(CH3OH)变化趋势如图所示：
(1)平衡时，M点CH3OH的体积分数为10%，则CO的转化率为________。
(2)X轴上a点的数值比b点________(填“大”或“小”)。某同学认为上图中Y轴表示温度，你认为他判断的理由是_______________________________________________________。
答案 (1)25% (2)小 随着Y值的增大，φ(CH3OH)减小，平衡CO(g)＋2H2(g)CH3OH(g)向逆反应方向移动，故Y为温度
解析 (1)设反应中消耗x ml CO，由题意建立如下三段式：
CO(g)＋2H2(g)CH3OH(g)
起始/ml 1 2 0
转化/ml x 2x x
平衡/ml 1－x 2－2x x
由M点CH3OH的体积分数为10%可得关系式：eq \f(x,3－2x)×100%＝10%，解得x＝0.25，则α(CO)＝eq \f(0.25,1)×100%＝25%。(2)该反应为气态物质分子数减小的放热反应，增大压强，φ(CH3OH)增大，升高温度，φ(CH3OH)减小，则由图可知，X轴代表压强，Y轴表示温度。
15．甲醇是一种可再生能源，具有广阔的开发和应用前景，可用Pt/Al2O3、Pd/C、Rh/SiO2等作催化剂，采用如下反应来合成甲醇：2H2 (g)＋CO(g)CH3OH(g)。
(1)某科研小组用Pd/C作催化剂，在450 ℃时，研究了n(H2)∶n(CO)分别为2∶1、3∶1时CO转化率的变化情况(如图1)，则图中表示n(H2)∶n(CO)＝3∶1的变化曲线为________(填“曲线a”或“曲线b”)。
(2)某化学研究性学习小组模拟工业合成甲醇的反应，在2 L的恒容密闭容器内充入1 ml CO和2 ml H2，加入合适催化剂后在某温度下开始反应，并用压力计监测容器内压强的变化如下：
则从反应开始到20 min时，CO的平均反应速率为________，该温度下的平衡常数K为________。
(3)将CO和H2加入密闭容器中，在一定条件下发生反应：CO(g)＋2H2(g)CH3OH(g) ΔH<0。平衡时CO的体积分数(%)与温度和压强的关系如图2所示(虚线框表示没有测定该条件下的数据)。
T1、T2、T3由大到小的关系是________，判断理由是__________________________________。
答案 (1)曲线a (2)0.012 5 ml·L－1·min－1 4 (3)T3>T2>T1 压强越大，CO的体积分数越小，T1、T2、T3对应的CO的体积分数逐渐增大，该平衡向左移动，则T3>T2>T1
解析 (1)n(H2)∶n(CO)越大，CO的转化率越大，故曲线a表示n(H2)∶n(CO)＝3∶1的变化曲线。
(2)反应进行到20 min时达到平衡，在恒温恒容容器中压强与气体的物质的量成正比，起始时总物质的量为3 ml，压强为12.6 MPa，平衡时压强为8.4 MPa，则平衡时总物质的量为
3 ml×eq \f(8.4 MPa,12.6 MPa)＝2 ml，设参加反应的CO的物质的量为x ml，则：
2H2 (g)＋CO(g)CH3OH(g)
起始/ml 2 1 0
变化/ml 2x x x
平衡/ml 2－2x 1－x x
故(2－2x)＋(1－x)＋x＝2，解得x＝0.5，则从反应开始到20 min时，CO的平均反应速率为eq \f(0.5 ml,2 L×20 min)＝0.012 5 ml·L－1·min－1；该温度下的平衡常数K＝eq \f(cCH3OH,c2H2·cCO)＝eq \f(\f(0.5,2),\f(1,2)2×\f(0.5,2))＝4。图像
t1时刻所改变的条件
温度
升高
降低
升高
降低
正反应为放热反应
正反应为吸热反应
压强
增大
减小
增大
减小
正反应为气体物质的量增大的反应
正反应为气体物质的量减小的反应
图像
分析
结论
t1时v′正突然增大，v′逆逐渐增大；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，增大反应物的浓度
t1时v′正突然减小，v′逆逐渐减小；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，减小反应物的浓度
t1时v′逆突然增大，v′正逐渐增大；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，增大生成物的浓度
t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，减小生成物的浓度
反应时间/min
0
5
10
15
20
25
压强/MPa
12.6
10.8
9.5
8.7
8.4
8.4
要正确理解基础，不是会做几个简单题就叫基础扎实。对于一轮复习，基础就是像盖房子一样，需要着力做好两件大事：一是夯实地基，二是打好框架。
2、扎实训练学科基本技能、理解感悟学科基本方法。
一轮复习，要以教材为本，全面细致的回顾课本知识，让学生树立“教材是最好的复习资料”的观点，先引导学生对教材中所涉及的每个知识点进行重新梳理，对教材中的概念、定理、定律进一步强化理解。
3、培养学生积极的学习态度、良好的复习习惯和运用科学思维方法、分析解决问题的能力。
落实学生解题的三重境界：一是“解”，解决当前问题。二是“思”，总结解题经验和方法。三是“归”，回归到高考能力要求上去。解题上强化学生落实三个字：慢（审题），快（书写），全（要点全面，答题步骤规范）。
4、有计划、有步骤、有措施地指导学生补齐短板。
高三复习要突出重点，切忌主次不分，无的放矢。要在“精讲”上下足功夫。抓住学情，讲难点、重点、易混点、薄弱点；讲思路、技巧、规范；讲到关键处，讲到点子上，讲到学生心里去。
第44讲 化学反应速率、平衡的常规图像
复习目标 1.系统掌握速率、平衡图像的分析方法。2.加深外因对化学反应速率影响的理解。
常规图像题的解题步骤
1．瞬时速率—时间图像
(1)当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。如图：
t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。
(2)常见含“断点”的速率－时间图像分析
(3)“渐变”类速率－时间图像
例1 在一密闭容器中发生反应：N2(g)＋3H2(g)2NH3(g) ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。
回答下列问题：
(1)处于平衡状态的时间段是____________(填字母，下同)。
A．t0～t1 B．t1～t2
C．t2～t3 D．t3～t4
E．t4～t5 F．t5～t6
(2)判断t1、t3、t4时刻分别改变的一个条件。
A．增大压强 B．减小压强 C．升高温度
D．降低温度 E．加催化剂 F．充入氮气
t1时刻________；t3时刻________；t4时刻______。
(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。
A．t0～t1 B．t2～t3
C．t3～t4 D．t5～t6
(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。
答案 (1)ACDF (2)C E B (3)A
(4)
解析 (1)根据图示可知，t0～t1、t2～t3、t3～t4、t5～t6时间段内，v正、v逆相等，反应处于平衡状态。
(2)t1时，v正、v逆同时增大，且v逆增大得更快，平衡向逆反应方向移动，所以t1时改变的条件是升温。t3时，v正、v逆同时增大且增大程度相同，平衡不移动，所以t3时改变的条件是加催化剂。t4时，v正、v逆同时减小，但平衡向逆反应方向移动，所以t4时改变的条件是减小压强。
(3)根据图示知，t1～t2、t4～t5时间段内平衡均向逆反应方向移动，NH3的含量均比t0～t1时间段的低，所以t0～t1时间段内NH3的百分含量最高。
(4)t6时刻分离出部分NH3，v逆立刻减小，而v正逐渐减小，在t7时刻二者相等，反应重新达到平衡，据此可画出反应速率的变化曲线。
2．全程速率—时间图像
例如：Zn与足量盐酸的反应，化学反应速率随时间的变化出现如图所示情况。
原因：(1)AB段(v增大)，反应放热，溶液温度逐渐升高，v增大。
(2)BC段(v减小)，溶液中c(H＋)逐渐减小，v减小。
例2 向绝热恒容密闭容器中通入SO2和NO2，一定条件下使反应SO2(g)＋NO2(g)SO3(g)＋NO(g)达到平衡，正反应速率随时间变化的示意图如图所示。由图可得出的正确结论是( )
A．反应在c点达到平衡状态
B．反应物浓度：a点小于b点
C．反应物的总能量低于生成物的总能量
D．Δt1＝Δt2时，SO2的转化率：a～b段小于b～c段
答案 D
解析 A项，化学平衡状态的标志是各物质的浓度不再改变，其实质是正反应速率等于逆反应速率，c点对应的正反应速率显然还在改变，一定未达平衡，错误；B项，a到b时正反应速率增大，反应物浓度随时间不断减小，错误；C项，从a到c正反应速率增大，之后正反应速率减小，说明反应刚开始时温度升高对正反应速率的影响大于浓度减小对正反应速率的影响，说明该反应为放热反应，即反应物的总能量高于生成物的总能量，错误；D项，随着反应的进行，正反应速率越快，消耗的二氧化硫就越多，SO2的转化率将逐渐增大，正确。
3．物质的量(或浓度)—时间图像
例如：某温度时，在定容(V L)容器中，X、Y、Z三种物质的物质的量随时间的变化曲线如图所示。
(1)由图像得出的信息
①X、Y是反应物，Z是生成物。
②t3 s时反应达到平衡状态，X、Y并没有全部反应，该反应是可逆反应。
③0～t3 s时间段：Δn(X)＝n1－n3ml，Δn(Y)＝n2－n3ml，Δn(Z)＝n2ml。
(2)根据图像可进行如下计算
①某物质的平均速率、转化率，如
v(X)＝eq \f(n1－n3,V·t3) ml·L－1·s－1；
Y的转化率＝eq \f(n2－n3,n2)×100%。
②确定化学方程式中的化学计量数之比，X、Y、Z三种物质的化学计量数之比为(n1－n3)∶(n2－n3)∶n2。
例3 向一容积不变的密闭容器中充入一定量A和B，发生如下反应：xA(g)＋2B(s)yC(g) ΔH<0。在一定条件下，容器中A、C的物质的量浓度随时间变化的曲线如图所示。请回答下列问题：
(1)用A的浓度变化表示该反应在0～10 min内的平均反应速率v(A)＝________。
(2)根据图像可确定x∶y＝________。
(3)0～10 min容器内压强________(填“变大”“不变”或“变小”)。
(4)推测第10 min引起曲线变化的反应条件可能是________(填序号，下同)；第16 min引起曲线变化的反应条件可能是________。
①减压 ②增大A的浓度 ③增大C的量
④升温 ⑤降温 ⑥加催化剂
(5)若平衡Ⅰ的平衡常数为K1，平衡Ⅱ平衡常数为K2，则K1______K2(填“>”“＝”或“<”)。
答案 (1)0.02 ml·L－1·min－1 (2)1∶2 (3)变大 (4)④⑥ ④ (5)>
解析 (1)0～10 min内v(A)＝eq \f(0.45－0.25ml·L－1,10 min)＝0.02 ml·L－1·min－1。(2)根据图像可知，0～10 min内A的物质的量浓度减少量为0.2 ml·L－1，C的物质的量浓度增加量为0.4 ml·L－1，x、y之比等于A、C的物质的量浓度变化量之比，故x∶y＝0.2 ml·L－1∶0.4 ml·L－1＝1∶2。(3)该反应是气体分子数增大的反应，而容器容积不变，因此0～10 min容器内压强变大。
(4)根据图像可知，10 min时改变条件后，A、C的浓度瞬时不变且随后反应速率加快，故改变的条件可能是升温或加入催化剂；16 min时改变条件后，A、C的浓度瞬时不变，且随后A的浓度逐渐增大，C的浓度逐渐减小，说明平衡逆向移动，故改变的条件可能是升温。
(5)升高温度，平衡逆向移动，平衡常数减小，则K1>K2。
4．浓度(转化率、百分含量)—时间图像
(1)识图技巧
分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。
①若为温度变化引起，温度较高时，反应达平衡所需时间短。
②若为压强变化引起，压强较大时，反应达平衡所需时间短。
③若为是否使用催化剂，使用适宜催化剂时，反应达平衡所需时间短。
(2)应用举例
含量—时间—温度(压强)
(C%指产物的质量分数，B%指某反应物的质量分数)
例4 已知某可逆反应mA(g)＋nB(g)pC(g)在密闭容器中进行，如图表示在不同反应时间(t)时，温度(T)和压强(p)与反应物B在混合气体中的体积分数[φ(B)]的关系曲线，由曲线分析，下列判断正确的是( )
A．T1＜T2，p1＞p2，m＋n＞p，放热反应
B．T1＞T2，p 1＜p2，m＋n＞p，吸热反应
C．T1＜T2，p1＞p2，m＋n＜p，放热反应
D．T1＞T2，p1＜p2，m＋n＜p，吸热反应
答案 D
解析 由图可知，压强一定时，温度T1先达到平衡，故温度：T1＞T2，升高温度，B在混合气体中的体积分数减小，说明平衡正向移动，正反应为吸热反应；温度一定时，压强p2先达到平衡，故压强：p1＜p2，增大压强，B在混合气体中的体积分数增大，说明平衡逆向移动，正反应为气体体积增大的反应，则m＋n＜p。
5．恒压(或恒温)线
(α表示反应物的转化率，n表示反应物的平衡物质的量)
图①，若p1>p2>p3，则正反应为气体体积减小的反应，ΔH＜0；
图②，若T1>T2，则正反应为放热反应，气体体积增大。
解决这类图像一般采用“定一议二”的方法，即把自变量(温度、压强)之一设为定量，讨论另外两个变量的关系。
例5 如图是温度和压强对反应X＋Y2Z影响的示意图。图中横坐标表示温度，纵坐标表示平衡时混合气体中Z的体积分数。下列叙述正确的是( )
A．上述可逆反应的正反应为放热反应
B．X、Y、Z均为气态
C．X和Y中最多只有一种为气态，Z为气态
D．上述反应的逆反应的ΔH＞0
答案 C
解析 由图像可知，随温度升高Z的体积分数增大，正反应为吸热反应，逆反应为放热反应，故A、D错误；相同温度下，压强越大，Z的体积分数越小，说明增大压强平衡左移，则Z为气态，X、Y中最多只有一种气态物质，故B错误、C正确。
6．几种特殊图像
(1)对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应的ΔH＜0。
(2)对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如图)。L线的左上方(E点)，A的百分含量大于此压强时平衡体系中A的百分含量，所以，E点v正>v逆；则L线的右下方(F点)，v正＜v逆。
例6 用(NH4)2CO3捕碳的反应：(NH4)2CO3(aq)＋H2O(l)＋CO2(g)2NH4HCO3(aq)。为研究温度对(NH4)2CO3捕获CO2效率的影响，将一定量的(NH4)2CO3溶液置于密闭容器中，并充入一定量的CO2气体，保持其他初始实验条件不变，分别在不同温度下，经过相同时间测得CO2气体浓度，得到趋势图：
(1)c点的逆反应速率和d点的正反应速率的大小关系为v逆(c)________v正(d)(填“＞”“＝”或“＜”，下同)。
(2)b、c、d三点的平衡常数Kb、Kc、Kd从大到小的顺序为________。
(3)T3～T4温度区间，容器内CO2气体浓度呈现增大的变化趋势，其原因是________________。
答案 (1)＜ (2)Kb＞Kc＞Kd (3)T3～T4区间，化学反应已达到平衡，由于正反应是放热反应，温度升高平衡向逆反应方向移动，不利于CO2 的捕获
解析 (1)温度越高，反应速率越快，d点温度高，则c点的逆反应速率和d点的正反应速率的大小关系为v逆(c)＜v正(d)。
(2)根据图像，温度为T3时反应达平衡，此后温度升高，c(CO2)增大，平衡逆向移动，说明正反应是放热反应，则Kb＞Kc＞Kd。
1．[2019·全国卷Ⅱ，27(3)改编]环戊二烯容易发生聚合生成二聚体，该反应为可逆反应。不同温度下，溶液中环戊二烯浓度与反应时间的关系如图所示，下列说法正确的是________(填标号)。
A．T1>T2
B．a点的反应速率小于c点的反应速率
C．a点的正反应速率小于b点的逆反应速率
D．b点时二聚体的浓度为0.45 ml·L－1
答案 D
解析 由相同时间内，环戊二烯浓度减小量越大，反应速率越快可知，T1
2．(2020·江苏，15改编)CH4与CO2重整生成H2和CO的过程中主要发生下列反应
CH4(g)＋CO2(g)===2H2(g)＋2CO(g) ΔH＝＋247.1 kJ·ml－1
H2(g)＋CO2(g)===H2O(g)＋CO(g) ΔH＝＋41.2 kJ·ml－1
在恒压、反应物起始物质的量比n(CH4)∶n(CO2)＝1∶1条件下，CH4和CO2的平衡转化率随温度变化的曲线如图所示。下列有关说法正确的是( )
A．升高温度、增大压强均有利于提高CH4的平衡转化率
B．曲线A表示CH4的平衡转化率随温度的变化
C．相同条件下，改用高效催化剂能使曲线A和曲线B相重叠
D．恒压、800 K、n(CH4)∶n(CO2)＝1∶1条件下，反应至CH4转化率达到X点的值，改变除温度外的特定条件继续反应，CH4转化率能达到Y点的值
答案 D
解析 A项，甲烷参与的反应为吸热反应，升高温度，甲烷的平衡转化率增大，该反应为气体体积增大的反应，增大压强，甲烷的平衡转化率减小，错误；B项，CO2参与两个反应，且第一个反应中甲烷和二氧化碳的化学计量数相等，因此当起始时甲烷和二氧化碳的物质的量之比为1∶1时，同温度下CO2的转化率大于甲烷的转化率，即曲线B表示甲烷的平衡转化率随温度的变化，错误；C项，催化剂不能改变化学平衡，因此两条曲线不能重叠，错误；D项，温度不变，增大二氧化碳的量，平衡可向右移动，甲烷的转化率增大，可能达到Y点的值，正确。
3．[2020·山东，18(3)(4)]探究CH3OH合成反应化学平衡的影响因素，有利于提高CH3OH的产率。以CO2、H2为原料合成CH3OH涉及的主要反应如下：
Ⅰ.CO2(g)＋3H2(g)CH3OH(g)＋H2O(g) ΔH1＝－49.5 kJ·ml－1
Ⅱ.CO(g)＋2H2(g)CH3OH(g) ΔH2＝－90.4 kJ·ml－1
Ⅲ.CO2(g)＋H2(g)CO(g)＋H2O(g) ΔH3
回答下列问题：
(3)不同压强下，按照n(CO2)∶n(H2)＝1∶3投料，实验测定CO2的平衡转化率和CH3OH的平衡产率随温度的变化关系如下图所示。
已知：CO2的平衡转化率＝eq \f(nCO2初始－nCO2平衡,nCO2初始)×100%
CH3OH的平衡产率＝eq \f(nCH3OH平衡,nCO2初始)×100%
其中纵坐标表示CO2平衡转化率的是图________(填“甲”或“乙”)；压强p1、p2、p3由大到小的顺序为__________；图乙中T1温度时，三条曲线几乎交于一点的原因是____________。
(4)为同时提高CO2的平衡转化率和CH3OH的平衡产率，应选择的反应条件为___(填标号)。
A．低温、高压 B．高温、低压
C．低温、低压 D．高温、高压
答案 (3)乙 p1＞p2＞p3 T1时以反应Ⅲ为主，反应Ⅲ前后气体分子数相等，压强改变对平衡没有影响 (4)A
解析 (3)由反应Ⅰ、Ⅱ可知，随着温度的升高，甲醇的平衡产率逐渐降低，因此图甲的纵坐标表示的是甲醇的平衡产率，图乙的纵坐标表示的是CO2的平衡转化率。同温度下，随着压强的增大，甲醇的平衡产率应增大，因此压强由大到小的顺序为p1＞p2＞p3。图乙中，当升温到T1时，CO2的平衡转化率与压强的大小无关，说明以反应Ⅲ为主，因为反应Ⅲ前后气体分子数相等。
课时精练
1．反应CO(g)＋H2O(g)CO2(g)＋H2(g) ΔH＝－41.2 kJ·ml－1的v－t图像如图1所示，若其他条件不变，只是在反应前增大容器体积使压强减小，则其v－t图像如图2所示。下列说法正确的是( )
①a1>a2 ②a1
C．②④⑦⑨ D．①③⑦⑩
答案 D
解析 增大容器体积，反应物和生成物的浓度均减小，则a1>a2 、b1>b2 ；压强减小，反应达到平衡所需时间变长，则t1
A．此温度下，该反应的化学方程式为2A(g)＋E(g)2B(g)＋F(g)
B．若平衡状态①和②对应的温度相同，则①和②对应的平衡常数K一定相同
C．t2时刻改变的条件是增大压强
D．t4时刻改变的条件是降低温度
答案 C
解析 由图甲分析可知，各物质发生变化的物质的量等于化学方程式的化学计量数之比，此温度下该反应的化学方程式为2A(g)＋E(g)2B(g)＋F(g)，故A正确；平衡常数K只与温度有关，平衡状态①和②的温度相同，故K相等，故B正确；该反应前后气体的体积不变，若改变压强，平衡不会发生移动，故t2时刻不可能是增大压强，故C错误；根据方程式知，反应前后气体体积不变，故不可能是压强的变化，t4时刻速率减小，且变化的点不连续，因此是降低温度的结果，故D正确。
3．一种燃煤脱硫技术的原理是CaO(s)＋3CO(g)＋SO2(g)CaS(s)＋3CO2(g) ΔH＝
－394.0 kJ·ml－1。保持其他条件不变，不同温度下起始时CO的物质的量与平衡时体系中CO2的体积分数的关系如图所示(T表示温度)。下列有关说法正确的是( )
A．T1>T2
B．b点SO2的转化率最高
C．b点后曲线下降是因为CO体积分数升高
D．减小压强可提高CO、SO2的转化率
答案 C
解析 该反应的ΔH<0，起始n(CO)相同时，温度越高，反应正向进行的程度越小，达到平衡时CO2的体积分数越小，则温度：T1
A．从反应开始到刚达到平衡的时间段内，v(Q)＝0.02 ml·L－1·s－1
B．a、b两时刻生成Q的速率：v(a)
D．其他条件相同，起始时将0.2 ml·L－1氦气与Q混合，则反应达到平衡所需时间少于60 s
答案 D
解析 从反应开始到刚达到平衡的时间段内，v(Q)＝eq \f(Δc,t)＝eq \f(1.2 ml·L－1,60 s)＝0.02 ml·L－1·s－1，故A正确；Q为反应物，初始时浓度最大，消耗速率最大，生成速率最小，随着反应的进行，Q的浓度逐渐减小，消耗速率逐渐减慢，生成速率逐渐增大，则a、b两时刻生成Q的速率：v(a)
5．反应mA(g)＋nB(g)pC(g)的速率和平衡图像如下，下列判断正确的是( )
A．由图1可知，T1
D．图4中，若m＋n＝p，则a曲线一定使用了催化剂
答案 C
解析 A项，由图1可知，温度在T2时首先达到平衡，故T1
6．(2022·武汉模拟)有一化学平衡mA(g)＋nB(g)pC(g)＋qD(g)，如图所示的是A的转化率与压强、温度的关系。下列叙述正确的是( )
A．正反应是放热反应；m＋n>p＋q
B．正反应是吸热反应；m＋n
答案 D
解析 同一压强下，温度越高，A的转化率越高，说明正反应是吸热反应；同一温度下，压强越大，A的转化率越高，说明正反应是气体体积减小的反应，即m＋n>p＋q。
7．在某密闭恒容容器中发生反应：X(g)Y(g)＋nZ(g) ΔH＝Q kJ·ml－1(Q>0)。反应体系
2 min时达到平衡后，各物质的浓度在不同条件下的变化如图所示(第12 min到16 min的X浓度变化曲线未标出)，下列说法不正确的是( )
A．反应方程式中n＝1
B．12～14 min内，用Y表示的平均速率为0.005 ml·L－1·min－1
C．在6～10 min内，反应吸收的热量为0.015Q kJ
D．第12 min时，Z曲线发生变化的原因是移走一部分Z
答案 C
解析 根据图像可知6～12 min时X减少了0.055 ml·L－1－0.04 ml·L－1＝0.015 ml·L－1，Z增加了0.085 ml·L－1－0.07 ml·L－1＝0.015 ml·L－1，因此反应方程式中n＝1，A正确；12～14 min内，用Y表示的平均速率＝eq \f(0.12 ml·L－1－0.11 ml·L－1,2 min)＝0.005 ml·L－1·min－1，B正确；在6～10 min内X减少了0.015 ml·L－1，但容器容积未知，因此不能计算反应吸收的热量，C错误；第12 min时Z的浓度瞬间减小，随后逐渐增大，这说明Z曲线发生变化的原因是移走一部分Z，D正确。
8．(2022·洛阳统考)对于可逆反应A(g)＋2B(g)2C(g) ΔH>0，下列图像正确的是( )
答案 A
解析 升高温度，化学反应速率增大，达到平衡的时间缩短，因正反应为吸热反应，故平衡正向移动，A的转化率增大，平衡时A的百分含量减小，A项正确、C项错误；升高温度，正、逆反应速率都增大，因为正反应为吸热反应，所以正反应速率增大的程度大于逆反应速率增大的程度，B项错误；该反应的正反应为气体分子数减小的反应，增大压强平衡正向移动，v正>v逆，D项错误。
9．在某密闭容器中，可逆反应：A(g)＋B(g)xC(g)符合图Ⅰ所示关系，φ(C)表示C气体在混合气体中的体积分数。由此判断，下列关于图Ⅱ的说法不正确的是( )
A．p3>p4，y轴表示A的转化率
B．p3>p4，y轴表示B的转化率
C．p3>p4，y轴表示B的质量分数
D．p3>p4，y轴表示混合气体的平均相对分子质量
答案 C
解析 由图Ⅰ可知，压强为p2时，温度为T1时先达到平衡状态，则温度：T1>T2；温度为T1时的φ(C)低于T2时，说明升高温度，平衡逆向移动，该反应的ΔH<0；温度为T1时，压强为p2时先达到平衡状态，则压强：p1
10．反应N2O4(g)2NO2(g) ΔH＝＋57 kJ·ml－1，在温度为T1、T2时，平衡体系中NO2的体积分数随压强的变化曲线如图所示。下列说法正确的是( )
A．A、C两点的反应速率：A>C
B．A、C两点气体的颜色：A深，C浅
C．A、C两点气体的平均相对分子质量：A>C
D．由状态B到状态A，可以用加热的方法
答案 D
解析 A、C两点的温度相同，C点压强大于A点压强，增大压强，反应速率增大，故反应速率：A
11．已知：2CH3COCH3(l)eq \(,\s\up7(催化剂))CH3COCH2COH(CH3)2(l) ΔH。取等量CH3COCH3分别在0 ℃和20 ℃下反应，测得其转化率(α)随时间(t)变化的关系曲线如图所示。下列说法正确的是( )
A．曲线Ⅱ表示20 ℃时反应的转化率
B．升高温度能提高反应物的平衡转化率
C．在a点时，曲线Ⅰ和Ⅱ表示的化学平衡常数相等
D．反应物的化学反应速率的大小顺序：d＞b＞c
答案 D
解析 曲线Ⅰ比曲线Ⅱ先达到平衡，说明曲线Ⅰ的温度高，故A错误；曲线Ⅰ比曲线Ⅱ的温度高，但平衡时反应物的转化率低，说明升温平衡逆向移动，转化率降低，故B错误；曲线Ⅰ和曲线Ⅱ对应的温度不同，化学平衡常数只与温度有关，所以a点曲线Ⅰ和Ⅱ表示的化学平衡常数不相等，故C错误；反应开始时反应物的浓度最大，随着反应的进行，反应物的浓度减小，反应物的反应速率也逐渐减小，所以d处反应速率大于b处，因为曲线Ⅰ的温度高，反应物浓度相同时，b处反应速率大于c处，故D正确。
12．生产硫酸的主要反应：2SO2(g)＋O2(g)2SO3(g) ΔH＜0。图中L(L1、L2)、X可分别代表压强或温度。下列说法正确的是( )
A．X代表压强
B．L1＞L2
C．A、B两点对应的平衡常数相同
D．一定温度下，当混合气中n(SO2)∶n(O2)∶n(SO3)＝2∶1∶2时，反应一定达到平衡
答案 B
解析 若X代表压强，则L代表温度，温度相同时，增大压强，平衡正向移动，SO2的平衡转化率增大，与图像不符合，A错误；结合A项分析推知，X代表温度，L代表压强，温度相同时，增大压强，平衡正向移动，SO2的平衡转化率增大，则压强：L1＞L2，B正确；温度升高，平衡逆向移动，平衡常数K减小，由于温度：A＜B，则平衡常数：K(A)＞K(B)，C错误；温度一定，反应达到平衡状态时，n(SO2)、n(O2)和n(SO3)均保持不变，但其比值不一定等于对应的化学计量数之比，D错误。
13．(2022·湖北部分重点中学考试)工业上利用Ga与NH3在高温条件下合成固态半导体材料氮化镓(GaN)的同时有氢气生成。反应中，每生成3 ml H2放出30.8 kJ的热量。在恒温恒容密闭体系内进行上述反应，下列有关表达正确的是( )
A．Ⅰ图像中如果纵轴为正反应速率，则t时刻改变的条件可以为升温或加压
B．Ⅱ图像中纵轴可以为镓的转化率
C．Ⅲ图像中纵轴可以为化学反应速率
D．Ⅳ图像中纵轴可以为体系内混合气体的平均相对分子质量
答案 A
解析 由题中信息可写出热化学方程式：2Ga(s)＋2NH3(g)2GaN(s)＋3H2(g) ΔH＝－30.8 kJ·
ml－1。升温或加压均能加快化学反应速率，且v逆>v正，A项正确；增大压强，平衡逆向移动，Ga的转化率降低，B项错误；镓是固体，增大镓的质量，对化学反应速率无影响，C项错误；温度相同时，加压，平衡逆向移动，混合气体的平均相对分子质量增大，压强相同时，升温，平衡逆向移动，混合气体的平均相对分子质量增大，D项错误。
14．反应为CO(g)＋2H2(g)CH3OH(g) ΔH<0。在一定条件下，将1 ml CO和2 ml H2通入密闭容器中进行反应，当改变某一外界条件(温度或压强)时，CH3OH的体积分数φ(CH3OH)变化趋势如图所示：
(1)平衡时，M点CH3OH的体积分数为10%，则CO的转化率为________。
(2)X轴上a点的数值比b点________(填“大”或“小”)。某同学认为上图中Y轴表示温度，你认为他判断的理由是_______________________________________________________。
答案 (1)25% (2)小 随着Y值的增大，φ(CH3OH)减小，平衡CO(g)＋2H2(g)CH3OH(g)向逆反应方向移动，故Y为温度
解析 (1)设反应中消耗x ml CO，由题意建立如下三段式：
CO(g)＋2H2(g)CH3OH(g)
起始/ml 1 2 0
转化/ml x 2x x
平衡/ml 1－x 2－2x x
由M点CH3OH的体积分数为10%可得关系式：eq \f(x,3－2x)×100%＝10%，解得x＝0.25，则α(CO)＝eq \f(0.25,1)×100%＝25%。(2)该反应为气态物质分子数减小的放热反应，增大压强，φ(CH3OH)增大，升高温度，φ(CH3OH)减小，则由图可知，X轴代表压强，Y轴表示温度。
15．甲醇是一种可再生能源，具有广阔的开发和应用前景，可用Pt/Al2O3、Pd/C、Rh/SiO2等作催化剂，采用如下反应来合成甲醇：2H2 (g)＋CO(g)CH3OH(g)。
(1)某科研小组用Pd/C作催化剂，在450 ℃时，研究了n(H2)∶n(CO)分别为2∶1、3∶1时CO转化率的变化情况(如图1)，则图中表示n(H2)∶n(CO)＝3∶1的变化曲线为________(填“曲线a”或“曲线b”)。
(2)某化学研究性学习小组模拟工业合成甲醇的反应，在2 L的恒容密闭容器内充入1 ml CO和2 ml H2，加入合适催化剂后在某温度下开始反应，并用压力计监测容器内压强的变化如下：
则从反应开始到20 min时，CO的平均反应速率为________，该温度下的平衡常数K为________。
(3)将CO和H2加入密闭容器中，在一定条件下发生反应：CO(g)＋2H2(g)CH3OH(g) ΔH<0。平衡时CO的体积分数(%)与温度和压强的关系如图2所示(虚线框表示没有测定该条件下的数据)。
T1、T2、T3由大到小的关系是________，判断理由是__________________________________。
答案 (1)曲线a (2)0.012 5 ml·L－1·min－1 4 (3)T3>T2>T1 压强越大，CO的体积分数越小，T1、T2、T3对应的CO的体积分数逐渐增大，该平衡向左移动，则T3>T2>T1
解析 (1)n(H2)∶n(CO)越大，CO的转化率越大，故曲线a表示n(H2)∶n(CO)＝3∶1的变化曲线。
(2)反应进行到20 min时达到平衡，在恒温恒容容器中压强与气体的物质的量成正比，起始时总物质的量为3 ml，压强为12.6 MPa，平衡时压强为8.4 MPa，则平衡时总物质的量为
3 ml×eq \f(8.4 MPa,12.6 MPa)＝2 ml，设参加反应的CO的物质的量为x ml，则：
2H2 (g)＋CO(g)CH3OH(g)
起始/ml 2 1 0
变化/ml 2x x x
平衡/ml 2－2x 1－x x
故(2－2x)＋(1－x)＋x＝2，解得x＝0.5，则从反应开始到20 min时，CO的平均反应速率为eq \f(0.5 ml,2 L×20 min)＝0.012 5 ml·L－1·min－1；该温度下的平衡常数K＝eq \f(cCH3OH,c2H2·cCO)＝eq \f(\f(0.5,2),\f(1,2)2×\f(0.5,2))＝4。图像
t1时刻所改变的条件
温度
升高
降低
升高
降低
正反应为放热反应
正反应为吸热反应
压强
增大
减小
增大
减小
正反应为气体物质的量增大的反应
正反应为气体物质的量减小的反应
图像
分析
结论
t1时v′正突然增大，v′逆逐渐增大；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，增大反应物的浓度
t1时v′正突然减小，v′逆逐渐减小；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，减小反应物的浓度
t1时v′逆突然增大，v′正逐渐增大；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，增大生成物的浓度
t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，减小生成物的浓度
反应时间/min
0
5
10
15
20
25
压强/MPa
12.6
10.8
9.5
8.7
8.4
8.4
相关试卷
备考2024届高考化学一轮复习分层练习第七章化学反应速率和化学平衡第5讲化学反应速率与化学平衡的图像： 这是一份备考2024届高考化学一轮复习分层练习第七章化学反应速率和化学平衡第5讲化学反应速率与化学平衡的图像，共9页。试卷主要包含了39 kJ·ml－1，50 kJ·ml－1，0 kJ·ml－1，1 kJ·ml－1，2 kJ·ml－1，A错误等内容，欢迎下载使用。
2024届鲁科版高考化学一轮复习第37讲化学反应速率和平衡图像作业含答案： 这是一份2024届鲁科版高考化学一轮复习第37讲化学反应速率和平衡图像作业含答案，共16页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
2024高考化学一轮复习讲义（步步高版）第7章 第44讲 常考化学反应速率和化学平衡图像的分析： 这是一份2024高考化学一轮复习讲义（步步高版）第7章 第44讲 常考化学反应速率和化学平衡图像的分析，共22页。
