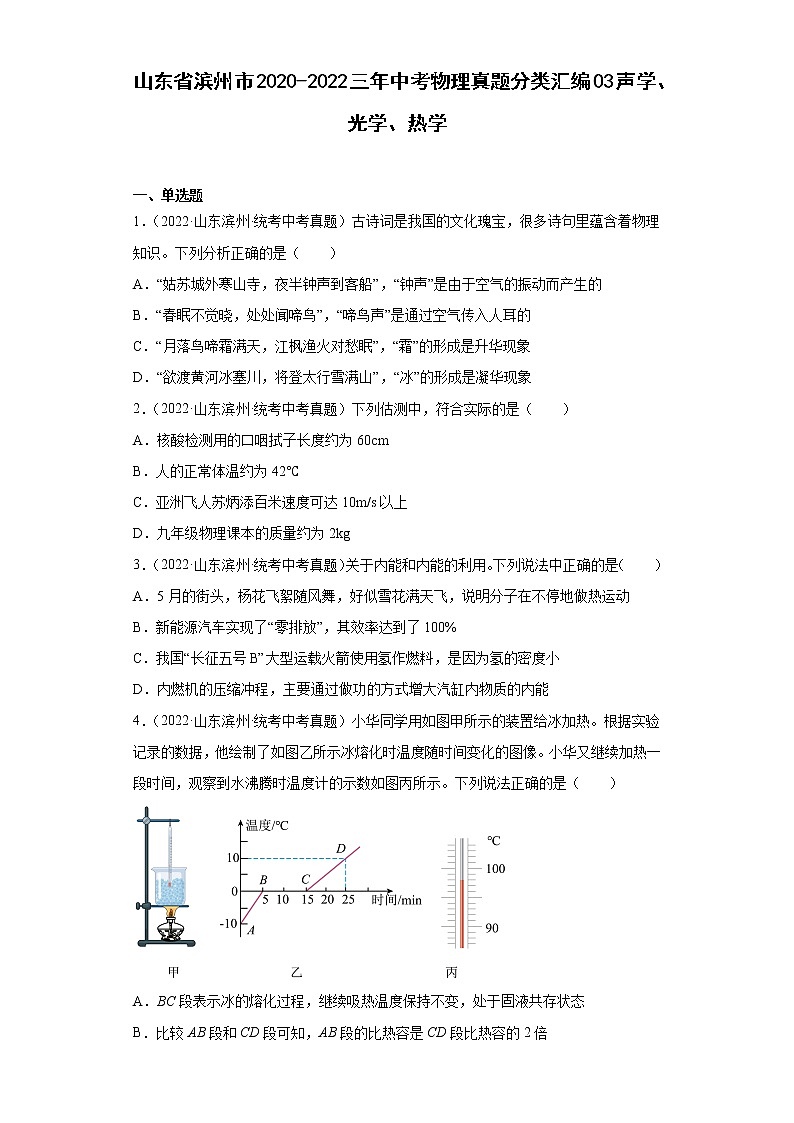

山东省滨州市2020-2022三年中考物理真题分类汇编03声学、光学、热学

这是一份山东省滨州市2020-2022三年中考物理真题分类汇编03声学、光学、热学，共20页。试卷主要包含了单选题，多选题，填空题，实验题，作图题等内容，欢迎下载使用。

一、单选题
1．（2022·山东滨州·统考中考真题）古诗词是我国的文化瑰宝，很多诗句里蕴含着物理知识。下列分析正确的是（ ）
A．“姑苏城外寒山寺，夜半钟声到客船”，“钟声”是由于空气的振动而产生的
B．“春眠不觉晓，处处闻啼鸟”，“啼鸟声”是通过空气传入人耳的
C．“月落鸟啼霜满天，江枫渔火对愁眠”，“霜”的形成是升华现象
D．“欲渡黄河冰塞川，将登太行雪满山”，“冰”的形成是凝华现象
2．（2022·山东滨州·统考中考真题）下列估测中，符合实际的是（ ）
A．核酸检测用的口咽拭子长度约为60cm
B．人的正常体温约为42℃
C．亚洲飞人苏炳添百米速度可达10m/s以上
D．九年级物理课本的质量约为2kg
3．（2022·山东滨州·统考中考真题）关于内能和内能的利用。下列说法中正确的是（ ）
A．5月的街头，杨花飞絮随风舞，好似雪花满天飞，说明分子在不停地做热运动
B．新能源汽车实现了“零排放”，其效率达到了100%
C．我国“长征五号B”大型运载火箭使用氢作燃料，是因为氢的密度小
D．内燃机的压缩冲程，主要通过做功的方式增大汽缸内物质的内能
4．（2022·山东滨州·统考中考真题）小华同学用如图甲所示的装置给冰加热。根据实验记录的数据，他绘制了如图乙所示冰熔化时温度随时间变化的图像。小华又继续加热一段时间，观察到水沸腾时温度计的示数如图丙所示。下列说法正确的是（ ）
A．BC段表示冰的熔化过程，继续吸热温度保持不变，处于固液共存状态
B．比较AB段和CD段可知，AB段的比热容是CD段比热容的2倍

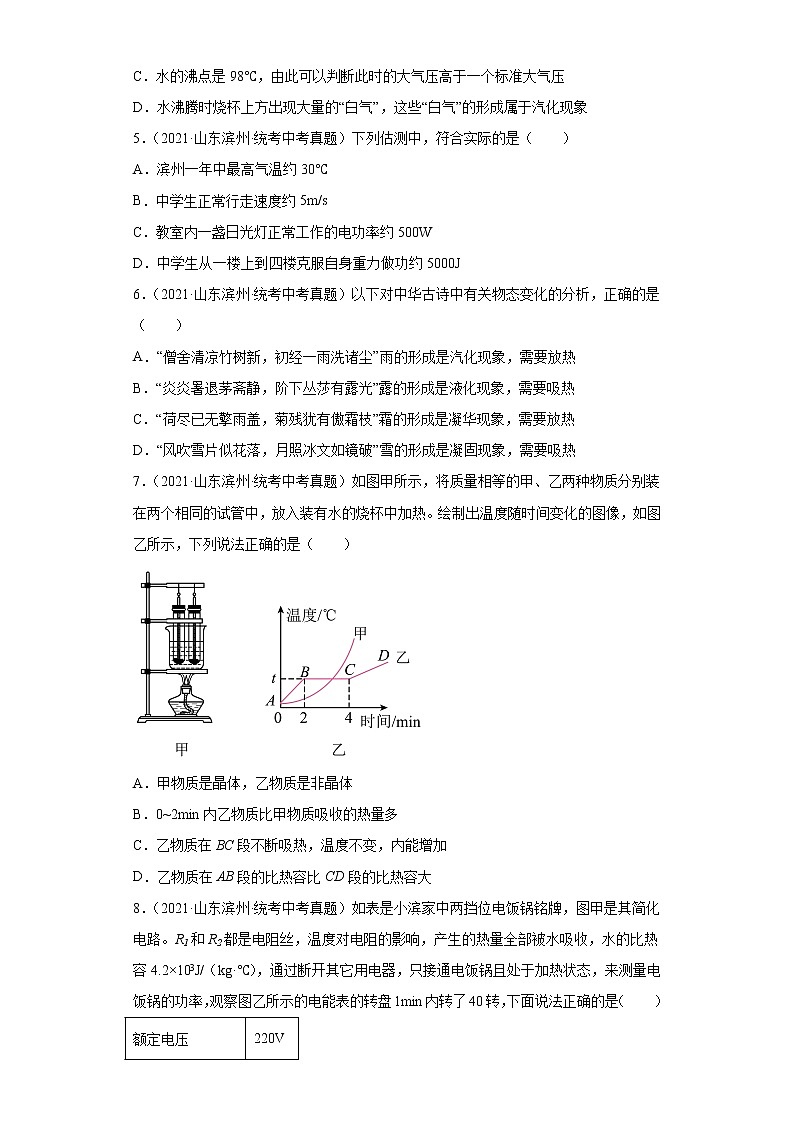

C．水的沸点是98℃，由此可以判断此时的大气压高于一个标准大气压
D．水沸腾时烧杯上方出现大量的“白气”，这些“白气”的形成属于汽化现象
5．（2021·山东滨州·统考中考真题）下列估测中，符合实际的是（ ）
A．滨州一年中最高气温约30℃
B．中学生正常行走速度约5m/s
C．教室内一盏日光灯正常工作的电功率约500W
D．中学生从一楼上到四楼克服自身重力做功约5000J
6．（2021·山东滨州·统考中考真题）以下对中华古诗中有关物态变化的分析，正确的是（ ）
A．“僧舍清凉竹树新，初经一雨洗诸尘”雨的形成是汽化现象，需要放热
B．“炎炎暑退茅斋静，阶下丛莎有露光”露的形成是液化现象，需要吸热
C．“荷尽已无擎雨盖，菊残犹有傲霜枝”霜的形成是凝华现象，需要放热
D．“风吹雪片似花落，月照冰文如镜破”雪的形成是凝固现象，需要吸热
7．（2021·山东滨州·统考中考真题）如图甲所示，将质量相等的甲、乙两种物质分别装在两个相同的试管中，放入装有水的烧杯中加热。绘制出温度随时间变化的图像，如图乙所示，下列说法正确的是（ ）
A．甲物质是晶体，乙物质是非晶体
B．0~2min内乙物质比甲物质吸收的热量多
C．乙物质在BC段不断吸热，温度不变，内能增加
D．乙物质在AB段的比热容比CD段的比热容大

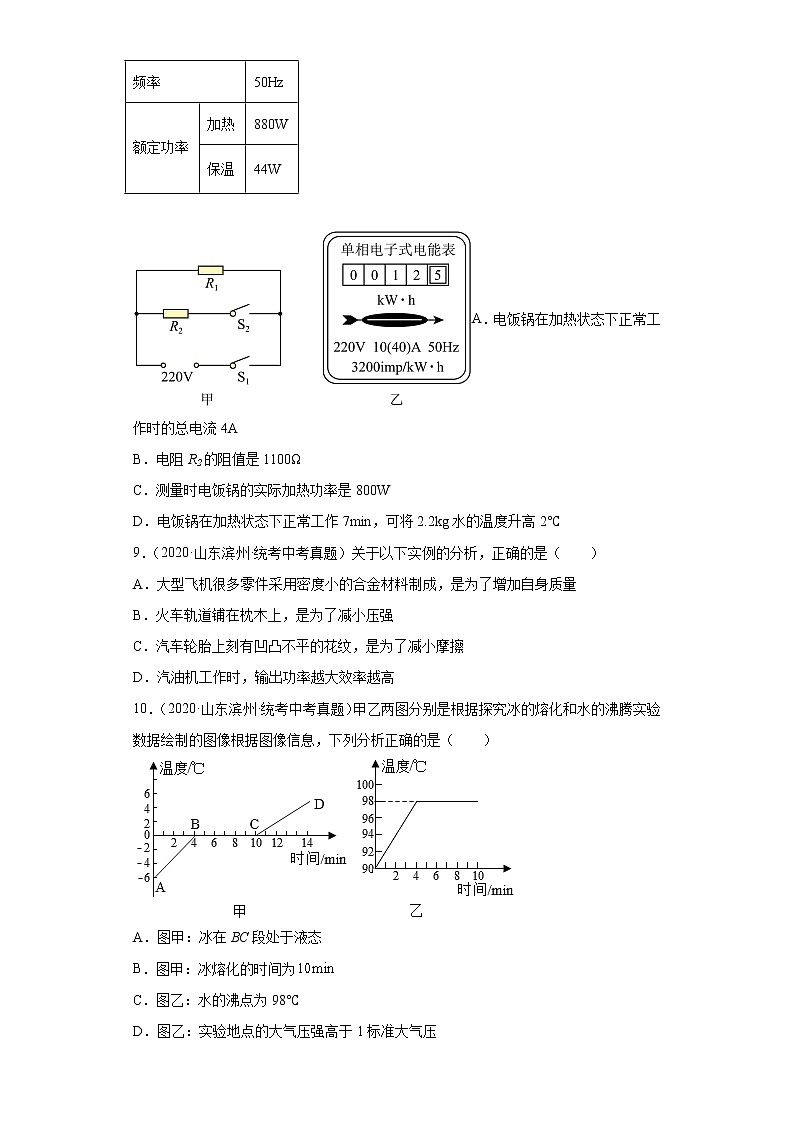

8．（2021·山东滨州·统考中考真题）如表是小滨家中两挡位电饭锅铭牌，图甲是其简化电路。R1和R2都是电阻丝，温度对电阻的影响，产生的热量全部被水吸收，水的比热容4.2×103J/（kg·℃），通过断开其它用电器，只接通电饭锅且处于加热状态，来测量电饭锅的功率，观察图乙所示的电能表的转盘1min内转了40转，下面说法正确的是（ ）
A．电饭锅在加热状态下正常工作时的总电流4A
B．电阻R2的阻值是1100Ω
C．测量时电饭锅的实际加热功率是800W
D．电饭锅在加热状态下正常工作7min，可将2.2kg水的温度升高2℃
9．（2020·山东滨州·统考中考真题）关于以下实例的分析，正确的是（ ）
A．大型飞机很多零件采用密度小的合金材料制成，是为了增加自身质量
B．火车轨道铺在枕木上，是为了减小压强
C．汽车轮胎上刻有凹凸不平的花纹，是为了减小摩擦
D．汽油机工作时，输出功率越大效率越高
10．（2020·山东滨州·统考中考真题）甲乙两图分别是根据探究冰的熔化和水的沸腾实验数据绘制的图像根据图像信息，下列分析正确的是（ ）
A．图甲：冰在BC段处于液态
B．图甲：冰熔化的时间为
C．图乙：水的沸点为98℃
D．图乙：实验地点的大气压强高于1标准大气压
11．（2020·山东滨州·统考中考真题）以下对中华古诗中有关物态变化的分析，正确的是（ ）
A．“好雨知时节，当春乃发生。”雨的形成是凝固现象
B．“露从今夜白，月是故乡明。”露的形成是熔化现象
C．“床前明月光，疑是地上霜。”霜的形成是凝华现象
D．“遥知不是雪，为有暗香来。”雪的形成是液化现象
12．（2022·山东滨州·统考中考真题）如图所示，在“探究平面镜成像的特点”实验中。下列说法正确的是（ ）
A．用玻璃板代替平面镜，是为了观察到的蜡烛的像更清晰
B．只要把光屏放在恰当的位置，就能承接到蜡烛的像
C．蜡烛距玻璃板越远，蜡烛的像就越小
D．只把玻璃板向左平移，蜡烛的像的位置不变
13．（2021·山东滨州·统考中考真题）探究“凸透镜成像的规律”实验中，在离凸透镜30厘米的光屏上得到一个清晰的烛焰的像，则该凸透镜的焦距可能是（ ）
A．20厘米B．30厘米C．40厘米D．50厘米
14．（2020·山东滨州·统考中考真题）下图所示的光现象中，与小孔成像原理相同的是（ ）
A．凿壁偷光
B．杯弓蛇影
C．海市蜃楼
D．长虹饮涧
15．（2020·山东滨州·统考中考真题）下列关于声现象的描述和分析，正确的是（ ）
A．图甲：运动员在水中也能听到音乐，说明声音在液体中也能传播
B．图乙：演奏古筝时按压不同的弦，是为了改变响度大小
C．图丙：医生用B超查体，说明声音可以传递能量
D．图丁：防噪声耳罩是在传播过程中控制噪声的
16．（2021·山东滨州·统考中考真题）下列关于声现象的描述和分析，错误的是（ ）
A．如图，小滨听到桌面传来的敲击声，说明固体可以传播声音
B．如图，敲击大小不同的编钟，是为了改变响度大小
C．如图，遇到障碍物倒车雷达发出报警声，说明声音可以传递信息
D．如图，摩托车的消声器是防止噪声产生的
二、多选题
17．（2022·山东滨州·统考中考真题）某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图甲所示，电热丝，。小滨为测量电热壶的实际功率，他把家中的其它用电器都与电源断开，仅让电热壶工作，1min内电能表（如图乙）的转盘转动了16转。【不考虑热量损失，已知水的比热容】。下面说法正确的是（ ）
A．开关S接“2”时，电热壶为“加热”挡位
B．电热壶的正常加热功率为100W
C．电热壶将1kg的水从25℃加热到75℃，需要正常工作210s
D．测量时电热壶的实际加热功率为800W
18．（2021·山东滨州·统考中考真题）下列说法正确的是（ ）
A．花香四溢说明构成物质的分子不停地做热运动
B．新能源汽车实现了“零排放”，其效率已达到了100%
C．四冲程内燃机的做功冲程存在内能转化为机械能的过程
D．在烈日当空的海边，由于水的比热容较大，会形成由陆地吹向海面的风
19．（2020·山东滨州·统考中考真题）下列说法中正确的是（ ）
A．花香袭人说明构成物质的分子不停地做无规则运动
B．搓手取暖是通过热传递的方式改变内能的
C．常用水作冷却剂，是利用了水的比热容大这一性质
D．四冲程内燃机工作时，做功冲程将机械能转化为内能
三、填空题
20．（2022·山东滨州·统考中考真题）2022年3月23日，“天宫课堂”第二课正式开讲，“太空教师”翟志刚、王亚平、叶光富在中国空间站为广大青少年带来了一场精彩的太空科普课。授课期间，“太空教师”与地面课堂师生的实时互动交流是通过________进行传播的。空间站太阳翼上的太阳能电池板将太阳能转化成电能为空间站供电，电能是________（选填“一次”或“二次”）能源。
21．（2021·山东滨州·统考中考真题）2021年5月15日8时20分左右，我国发射的天问一号着陆器成功着陆于火星北半球的乌托邦平原。如图所示，着陆器上搭载着的中国首辆火星车“祝融号”通过 ___________向地球传回了火星表面的照片。“祝融号”火星车工作时，所需要的电能是通过太阳能电池板由 ___________能转化而来的。
22．（2020·山东滨州·统考中考真题）2020年6月23日，我国北斗三号最后一颗组网卫星发射成功。如图所示，北斗卫星工作所需要的电能是通过太阳能电池板由______能转化而来的，电能属于______（选填“一次能源”或“二次能源”）。
四、实验题
23．（2022·山东滨州·统考中考真题）小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f=________cm；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在_________；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、________（选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是________（选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向________（选“左”、“右” ）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现________。
A．飞虫的像 B．飞虫的影子 C．仍是烛焰的像
24．（2021·山东滨州·统考中考真题）小滨探究“平面镜成像的特点”。
（1）实验中，他在水平桌面的白纸上竖立一块玻璃板作为平面镜，主要是利用玻璃板透明的特点，便于确定______的位置；
（2）在玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面蜡烛的像，如图所示，小滨拿另一支外形相同但______的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟蜡烛A的像______；
（3）移去蜡烛B，在其位置上放置一块光屏，光屏上______（选填“能”或“不能”）呈现蜡烛的像；
（4）当蜡烛A向玻璃板靠近时，像的大小______（选填“变大”、“变小”或“不变”）；
（5）为了让左侧的同学也能够看清蜡烛A的像，小滨只将玻璃板向左平移，则蜡烛A的像的位置______（选填“向右移动”、“向左移动”或“不变”）。
25．（2020·山东滨州·统考中考真题）某小组在“探究凸透镜成像的规律”的实验中。
(1)实验前，要调整烛焰、凸透镜、光屏三者的中心在______；
(2)通过调整，恰好在光屏上得到烛焰等大的像，如图所示，则所用凸透镜的焦距是______；
(3)在图中，把蜡烛向左移动，凸透镜的位置不变，应把光屏向______（选填“左”或“右”）适当调节，才能在光屏上得到烛焰清晰倒立、______（选填“放大”、“缩小”或“不变”）的实像。接下来改用焦距为的凸透镜继续进行实验，如果不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像应把光屏向______（选填“左”或“右”）适当调节；
(4)在探究凸透镜成实像的过程中，他们又尝试用白纸遮挡住凸透镜的一半，发现在光屏上______（选填“仍能”或“不能”）成烛焰完整的像。
五、作图题
26．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。
27．（2021·山东滨州·统考中考真题）如图所示，光线AO与水面成45°角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。
28．（2020·山东滨州·统考中考真题）如图所示，S为发光点，请在图中画出发光点S在平面镜中所成像的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W
参考答案：
1．B
【详解】A．“姑苏城外寒山寺，夜半钟声到客船”，“钟声”是由于钟的振动而产生的，故A错误；
B．声音的传播需要介质，“春眠不觉晓，处处闻啼鸟”，“啼鸟声”是通过空气传入人耳的，故B正确；
C．“月落鸟啼霜满天，江枫渔火对愁眠”，“霜”是空气中的水蒸气遇冷凝华成的冰，是凝华现象，故C错误；
D．“欲渡黄河冰塞川，将登太行雪满山”，“冰”的形成是液态的水凝固成的冰，是凝固现象，故D错误。
故选B。
2．C
【详解】A．核酸检测用的口咽拭子长度约为20cm，约两个手掌宽，故A不符合题意；
B．人的正常体温约为37℃，故B不符合题意；
C．亚洲飞人苏炳添百米速度跑100m，用时约为9.83s，百米跑的速度为
故C符合题意；
D．九年级物理课本的质量约为200g，合0.2kg，故D不符合题意。
故选C。
3．D
【详解】A．杨花飞絮随风舞，杨花飞絮不是分子，故其运动也不是分子运动，故A错误；
B．新能源汽车实现了“零排放”，其效率不可能达到了100%，因为必然有克服摩擦力的做功而损失的内能，故B错误；
C．我国“长征五号B”大型运载火箭使用氢作燃料，是因为氢的热值大，相同质量的燃烧，氢燃烧放出的热量多，故C错误；
D．内燃机的压缩冲程，对气体做功，气体的内能增大，机械能转化为内能，故D正确。
故选D。
4．A
【详解】A．由图乙得，BC段保持温度不变，表示冰的熔化过程，该过程继续吸热，温度保持熔点不变，物体处于固液共存状态，故A正确；
B．AB段和CD段，物体的状态不同，质量相等，比较AB段和CD段可知，升高相同的温度，CD段加热的时间是AB段加热时间的2倍，说明升高相同的温度，CD段吸收的热量是AB段吸收的热量的2倍，由得，CD段的比热容是AB段比热容的2倍，故B错误；
C．一个标准气压下，水的沸点是100℃，气压越高，沸点越高，水的沸点是98℃，说明此时的大气压低于一个标准大气压，故C错误；
D．水沸腾时烧杯上方出现大量的“白气”，这些“白气”是水蒸气上升过程中遇冷放热形成的水珠，属于液化现象，故D错误。
故选A。
5．D
【详解】A．滨州一年中最高气温约35℃，故A不符合题意；
B．中学生正常行走速度约1.5m/s，故B不符合题意；
C．教室内一盏日光灯正常工作的电功率约40W，故C不符合题意；
D．中学生从一楼上到四楼克服自身重力做功约
W=Gh=500N×10m=5000J
故D符合题意。
故选D。
6．C
【详解】A．雨是由水蒸气液化形成的，是一个放热的过程，故A错误；
B．露是由水蒸气液化形成的，是一个放热的过程，故B错误；
C．霜是由水蒸气凝华形成的，是一个放热的过程，故C正确；
D．雪是由水蒸气凝华形成的，是一个放热的过程，故D错误。
故选C。
7．C
【详解】A．甲物质没有固定的熔化温度，是非晶体；乙有固定的熔化温度，是晶体，故A错误；
B．相同时间内两种物质吸收的热量相同，故B错误；
C．酒精灯不断加热，乙物质在BC段不断从水吸热，温度不变，内能增加，故C正确；
D．乙物质在AB段升温比CD段快，说明AB段的比热容较小，故D错误。
故选C。
8．A
【详解】A．电饭锅在加热状态下正常工作时的总电流为
故A正确；
B．加热功率为880W，保温功率为44W，由图甲可知，R2的发热功率为
P2=P加热-P保温=880W-44W=836W
则R2的阻值是
故B错误；
C．观察图乙所示的电能表的转盘1min内转了40转，则实际功率为
故C错误；
D．电饭锅在加热状态下正常工作7min，放出的热量为
将2.2kg水的温度升高2℃，需要吸收的热量为
故D错误；
故选A。
9．B
【详解】A．大型飞机很多零件采用密度小的合金材料制成，是为了减小自身质量，故A错误；
B．火车轨道铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故B正确；
C．汽车轮胎上刻有凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦力，故C错误；
D．热机效率是指热机用来做有用功的能量和燃料完全燃烧放出的热量的比值，与输出功率无关，故D错误。
故选B。
10．C
【详解】AB．由图甲可知，冰在BC段处于熔化过程，处于固液共存的状态，冰熔化的时间为
10min-4min=6min
故AB错误；
CD．通过图乙可以看出，水的沸点是98℃，1标准大气压下水的沸点是100℃，液体沸点随气压的降低而降低，所以此时大气压低于1标准大气压，故C正确，D错误。
故选C。
11．C
【详解】A．雨是空气中的水蒸气遇冷液化形成的小水滴，故A错误；
B．露是空气中的水蒸气遇冷液化形成的小水滴，故B错误；
C．霜是空气中的水蒸气凝华形成的固态小冰晶，故C正确；
D．雪是空气中的水蒸气凝华形成的固态小冰晶，故D错误。
故选C。
12．D
【详解】A．用玻璃板代替平面镜，是为了更好的确定像的位置，故A错误；
B．平面镜成的是虚像，用光屏无法承接，故B错误；
C．蜡烛的像与物体是等大的，蜡烛距玻璃板越远，蜡烛的大小不变，故蜡烛的像的大小不变，故C错误；
D．只把玻璃板向左平移，平面镜的位置不变，蜡烛的位置不变，蜡烛的像与物体关于平面镜对称，故蜡烛的像的位置也不变，故D正确。
故选D。
13．A
【详解】在离凸透镜30厘米的光屏上得到一个清晰的烛焰的像，即像距为30cm，而此时光屏上缩小、等大、放大的实像都有可能。成缩小的实像时，像距大于一倍焦距且小于两倍焦距，即
f代入数据，解得
15cm成等大的实像时，像距等于两倍焦距，即
v=2f
代入数据，解得
f=15cm
成放大的实像时，像距大于两倍焦距，即
v>2f
代入数据，解得
f<15cm
综上所述：该凸透镜的焦距可能A选项中的20cm。故A符合题意，BCD不符合题意。
故选A。
14．A
【详解】小孔成像是光沿直线传播形成的。
A．凿壁偷光，是利用了光的直线传播，符合题意；
B．杯弓蛇影，属于平面镜成像，是光的反射现象，不符合题意；
C．海市蜃楼，是光在不均匀的空气中发生偏折所致，属于光的折射现象，不符合题意；
D．长虹饮涧，属于光的色散现象，不符合题意。
故选A。
15．A
【详解】A．声音可以在固体、液体、气体中传播，运动员在水中能听到音乐，说明声音在液体中也能传播，故A正确；
B．演奏古筝时按压不同的弦，可以改变琴弦振动的频率，改变琴声的音调，故B错误；
C．医生用B超查体，说明声音可以传递信息，故C错误；
D．防噪声耳罩是在人耳处控制噪声的，故D错误。
故选A。
16．B
【详解】A．桌面是固体，小滨听到桌面传来的敲击声，说明固体可以传递声音，故A正确，不符合题意；
B．敲击大小不同的编钟，编钟振动的频率不同，是为了改变声音的音调，故B错误，符合题意；
C．倒车雷达应用了声可以传递信息，故C正确，不符合题意；
D．安装消声器是在声源处减弱噪声，故D正确，不符合题意。
故选B。
17．CD
【详解】A．由电路图可知，开关S接“1”时电路为R1的简单电路，电路的总电阻最小，由可知，电路的总功率最大，处于加热挡，开关S接“2”时R1与R2串联，电路的总电阻最大，由可知，电路的总功率最小，处于保温挡，故A错误；
B．电热壶的正常加热功率为

故B错误；
C．1kg的水从25℃加热到75℃吸收的热量
Q吸=cm(t-t0)=4.2×103J/(kg·℃)×1kg×(75℃-25℃)=2.1×105J
不考虑热量损失，消耗的电能
W=Q吸=2.1×105J
需要正常工作时间

故C正确；
D．转盘转动16转消耗电能
电热壶的实际加热功率

故D正确。
故选CD。
18．AC
【详解】A．花香四溢是扩散现象，说明构成物质的分子不停地做热运动，故A正确；
B．新能源汽车实现了“零排放”，使用机械时额外功不为0，机械效率不可能为100%，故B错误；
C．四冲程内燃机的做功冲程把内能转化为机械能，故C正确；
D．海水的比热容大于陆地的比热容，白天吸收了相同的热量后，陆地上方空气升高的温度比海洋上空空气的温度升高的多，所以，陆地上方空气的气压低，海洋上方空气的气压高，风从气压高的海洋流向气压低的陆地，故D错误。
故选AC。
19．AC
【详解】A．花香袭人，属于扩散现象，说明构成物质的分子不停地做无规则运动，故A正确；
B．搓手取暖是通过做功的方式改变内能的，故B错误；
C．水具有较大的比热容，相同质量的水和其它物质相比，吸收相同的热量，温度变化小，因此水常被用来做冷却剂，故C正确；
D．四冲程内燃机工作时，做功冲程将内能转化为机械能，故D错误。
故选AC。
20． 电磁波 二次
【详解】[1]授课期间，“太空教师”与地面课堂师生的实时互动交流是通过电磁波进行传播的，因为电磁波能够在真空中传播，而声波不可以在真空中传播。
[2]电能是是由太阳能转化而成的，所以是二次能源。
21． 电磁波 太阳
【详解】[1]太空是一个真空环境，不能传播声音，而火星车“祝融号”向地球传回了火星表面的照片需要利用电磁波进行信息传输。
[2]“祝融号”火星车工作时，所消耗的能量来源主要是太阳能，是通过太阳能电池板将太阳能转化为电能。
22． 太阳 二次能源
【详解】[1][2]太阳能电池板是把太阳能转化成电能的装置，所以北斗卫星工作所需要的电能是通过太阳能电池板由太阳能转化而来的。我们生活中所使用的电能都是通过其他形式的能转化而来的，是二次能源。
23． 10.0 光屏正中央 放大 投影仪 左 C
【详解】（1）[1]平行主光轴的光线会聚于一个很小、很亮的光斑，这个光班称为焦点，焦点到光心的距离是焦距，故焦距为
30.0cm-20.0cm=10.0cm
（2）[2]点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，烛焰的中心发出的光线经过凸透镜的光心传播方向不变，故当烛焰、凸透镜、光屏的中心在同一高度上，像成在光屏的正中央。
（3）[3][4]当蜡烛距凸透镜15cm时，物距在一倍焦距和两倍的焦距之间，成的是倒立的放大的实像，投影仪就是利用这一原理制成的。
[5]远视眼是晶状体太薄，折光能力变弱，需要佩戴凸透镜，故远视镜片是凸透镜，当在凸透镜与光屏之间放置一远视镜片，对光线有会聚作用，故需要将光屏向左移动。
（4）[6] A．飞虫在1倍焦距以内，成的是虚像，无法用光屏承接，故A不符合题意；
B．影子是光照射不到的地方形成区域，而凸透镜成像原理是烛焰发出光线经过凸透镜折射后形成的像，经光屏反射后进入人眼，人就可以看到像，光屏上比较亮，不会形成影子，故B不符合题意；
C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，小虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，仍是烛焰的像，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像将完好，但亮度会变暗。故C符合题意。
故选C。
24． 像 未点燃 完全重合 不能 不变 不变
【详解】（1）[1]透明的玻璃板，既可以成像，又可以观察到玻璃板的另一侧，便于确定像的位置。
（2）[2][3]拿另一支外形相同但未点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟蜡烛A的像重合，此时蜡烛B所在位置就是蜡烛A像的位置。
（3）[4]平面镜所成的像是虚像，在像的位置上放置一块光屏，光屏上不能呈现蜡烛的像。
（4）[5]平面镜成像时，像与物大小一致，当蜡烛A向玻璃板靠近时，像的大小不变。
（5）[6]将玻璃板向左平移，平面镜所在平面没有变化，蜡烛A的位置没有变化，则蜡烛A的像的位置不变。
25． 同一高度 10 左 缩小 右 仍能
【详解】(1)[1]实验前，为了使像成在光屏的中央，要调整烛焰、凸透镜、光屏三者的中心在同一高度。
(2)[2]由图可知，物距等于像距为20cm，即
u=v=20cm=2f
f=10cm
(3)[3][4]把蜡烛向左移动，凸透镜的位置不变，物距为
20cm+15cm=35cm
物距大于2倍焦距，像距大于1倍焦距小于2倍焦距，所以应把光屏向左移动，光屏上成倒立、缩小的实像。
[5]接下来改用焦距为的凸透镜继续进行实验，焦距变大，光线会推迟会聚成像，像距变大，要使光屏上得到清晰的像，光屏应远离凸透镜，把光屏向右适当调节；
(4)[6]在做凸透镜成像的实验时，用白纸遮挡住凸透镜的一半，另一半部仍可以会聚光线，所以仍可以成物体完整的像。
26．
【详解】由图可知，反射光线与水面的夹角为60°，则反射角为
90°-60°=30°
反射角等于入射角，入射角等于30°，在法线右侧，水面下画出入射光线；过入射点在法线左侧的空气中画出折射光线，折射角大于入射角，如图所示：
27．
【详解】过入射点O点作垂直界面的法线，由图可知，入射光线与界面的夹角为45°，则入射角为
90°-45°=45°
根据反射角等于入射角的关系，在法线右侧的空气中作出反射光线，标出反射角45°；根据光从空气射入水中时，折射角小于入射角，在法线右侧水中作出大致的折射光线。如图所示：
28．
【详解】作出发光点S的对称点，即为像点S′，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。如下图所示：
