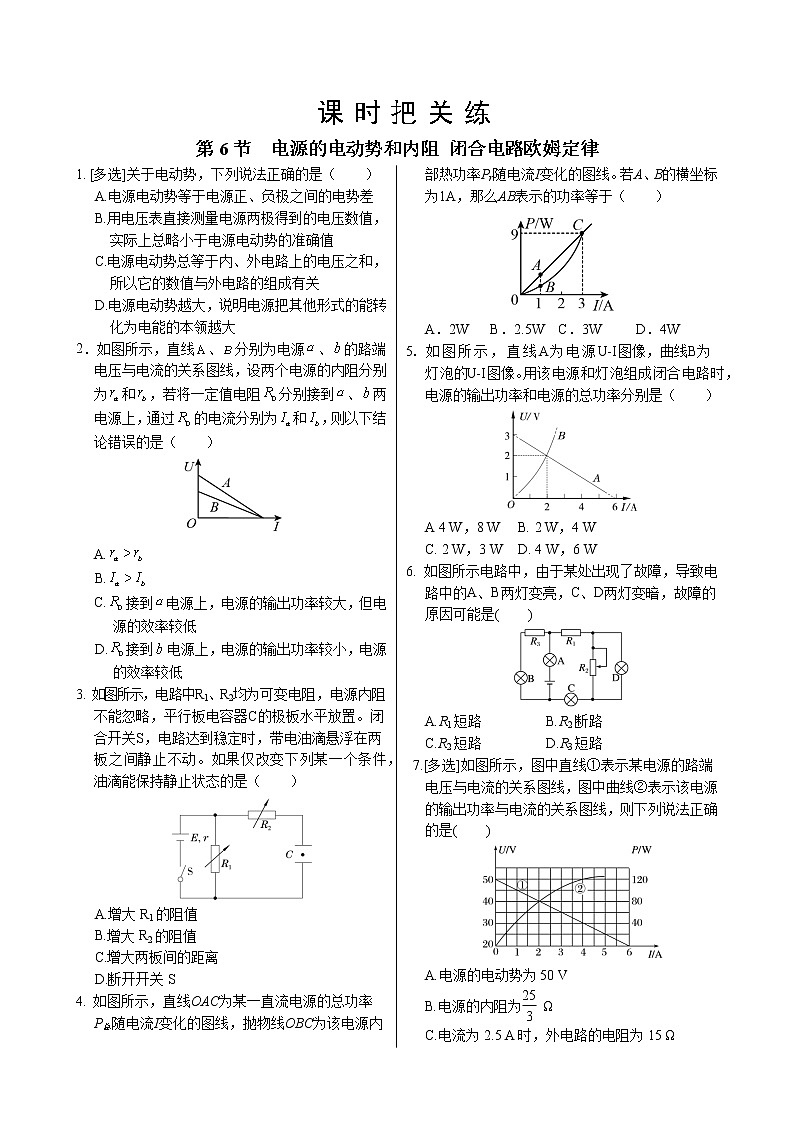

课时把关练第6节  电源的电动势和内阻 闭合电路欧姆定律
1. [多选]关于电动势，下列说法正确的是（　　）A.电源电动势等于电源正、负极之间的电势差B.用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C.电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D.电源电动势越大，说明电源把其他形式的能转化为电能的本领越大2．如图所示，直线、分别为电源、的路端电压与电流的关系图线，设两个电源的内阻分别为和，若将一定值电阻分别接到、两电源上，通过的电流分别为和，则以下结论错误的是（　　）A.B.C.接到电源上，电源的输出功率较大，但电源的效率较低D.接到电源上，电源的输出功率较小，电源的效率较低3. 如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置。闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。如果仅改变下列某一个条件，油滴能保持静止状态的是（　　）A.增大R1的阻值 B.增大R2的阻值C.增大两板间的距离D.断开开关S4. 如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线，抛物线OBC为该电源内部热功率Pr随电流I变化的图线。若A、B的横坐标为1A，那么AB表示的功率等于（　　）A．2W B．2.5W C．3W D．4W5. 如图所示，直线A为电源U-I图像，曲线B为灯泡的U-I图像。用该电源和灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（　　）A 4 W，8 W B. 2 W，4 WC. 2 W，3 W D. 4 W，6 W6. 如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是(　　)A.R1短路　　　 B.R2断路C.R2短路　　　 D.R3短路 7.[多选]如图所示，图中直线①表示某电源的路端电压与电流的关系图线，图中曲线②表示该电源的输出功率与电流的关系图线，则下列说法正确的是(　　)A.电源的电动势为50 VB.电源的内阻为 ΩC.电流为2.5 A时，外电路的电阻为15 ΩD.输出功率为120 W时，输出电压是30 V8. 如图是一个将电流表改装成欧姆表的示意图。此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度的处。现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（　）A. 4R　　B.5R　　C.10R　　D.16R9. 如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是(　　)A.电流表、电压表的读数均变小B.电源内阻消耗的功率变大C.液滴将向上运动D.电源的输出功率变大10. [多选]如图所示电路中，电源内阻忽略不计，R0的阻值小于R1的总电阻。闭合开关S，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由b端滑到a端的过程中，下列说法中正确的是(　　)A.电流表示数I先变小后变大B.电压表示数U先变小后变大C.电压表示数U变化量与电流表示数I变化量比值不变D.电压表示数U与电流表示数I比值先变大后变小11.手电筒里的两节干电池用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。设新电池的电动势E1=1.5 V，内阻r1= 0.3 Ω；旧电池电动势E2 =1.2 V，内阻r2=4.0 Ω。手电筒使用的小灯泡的电阻为4.5 Ω，则：（1）当使用两节新电池时，求灯泡两端的电压。（2）当使用新、旧电池混装时，求灯泡两端的电压。（3）根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。      12. 电源的电动势为4.5 V，内阻为0.5 Ω，外电路的电阻为4.0 Ω，路端电压是多大？如果在外电路上并联一个6.0 Ω的电阻，路端电压是多大？如果在外电路中串联一个6.0 Ω的电阻，路端电压又是多大？      13.如图所示，电源电动势，内阻，闭合开关S后，标有“8 V　12 W”字样的灯泡恰能正常发光，电动机M绕组的电阻。求：第12题图（1）电源的输出功率；（2）10 s内电动机产生的热量Q；（3）电动机的机械功率。
课时把关练第6节 电源的电动势和内阻 闭合电路欧姆定律参考答案1.BD   2. D  3.B  4. A  5.D  6.D  7. ACD  8. A   9.C   10. ACD11. 解：（1）I=≈0.59 A灯泡两端电压U=IR≈2.66 V（2）I′=≈0.31 A灯泡两端电压U′=I′R≈1.40 V（3）根据计算结果，新旧电池搭配使用的做法不合理。12. 解：根据闭合电路欧姆定律I=得，I==1 A路端电压U=IR=1×4.0 V=4.0 V。若将6.0 Ω的电阻与R=4.0 Ω的电阻并联=+，得R并===2.4 Ω由I=，代入数据得I′==路端电压U′=I′R并=×2.4 V≈3.7 V。外电路串联一个6.0 Ω的电阻，则R′=（4.0+6.0） Ω=10.0 Ω路端电压U″=E-I″r=4.5 V-×0.5 V≈4.3 V。13. 解：（1）由题意，并联部分电压为U=8 V，内电压应为U′=E-U=10 V-8 V=2 V总电流为A电源的输出功率P0=UI=8×2 W=16 W（2）流过灯泡的电流A则流过电动机的电流I2=I-I1=0.5 A电动机在10 s内产生的热量Q==0.52×4×10 J=10 J（3）电动机的总功率P总=UI2=8×0.5 W=4 W电动机的发热功率P热==0.52×4 W=1 W电动机的机械功率P机=P总-P热=3 W
