初中物理沪科版九年级全册第二节 让电灯发光教学课件ppt

这是一份初中物理沪科版九年级全册第二节 让电灯发光教学课件ppt，文件包含142pptx、上海科技版物理九年级上第十四章第二节让电灯发光教学详案docx等2份课件配套教学资源，其中PPT共31页， 欢迎下载使用。

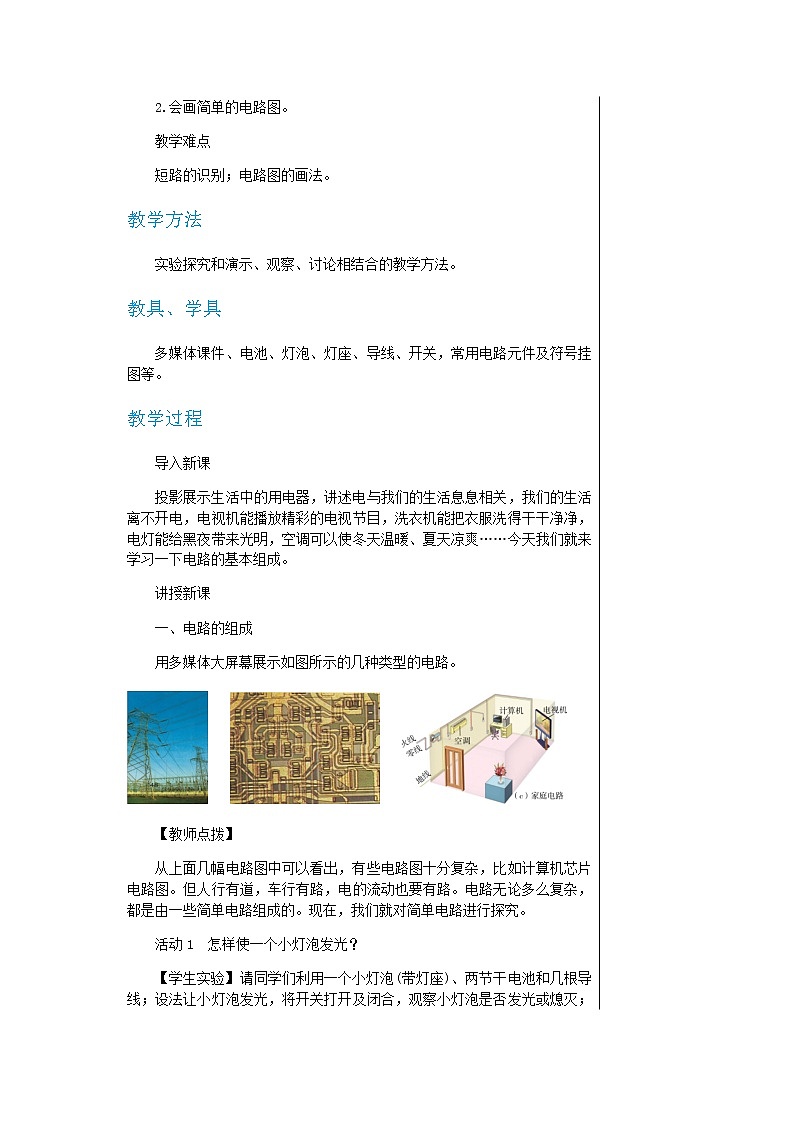

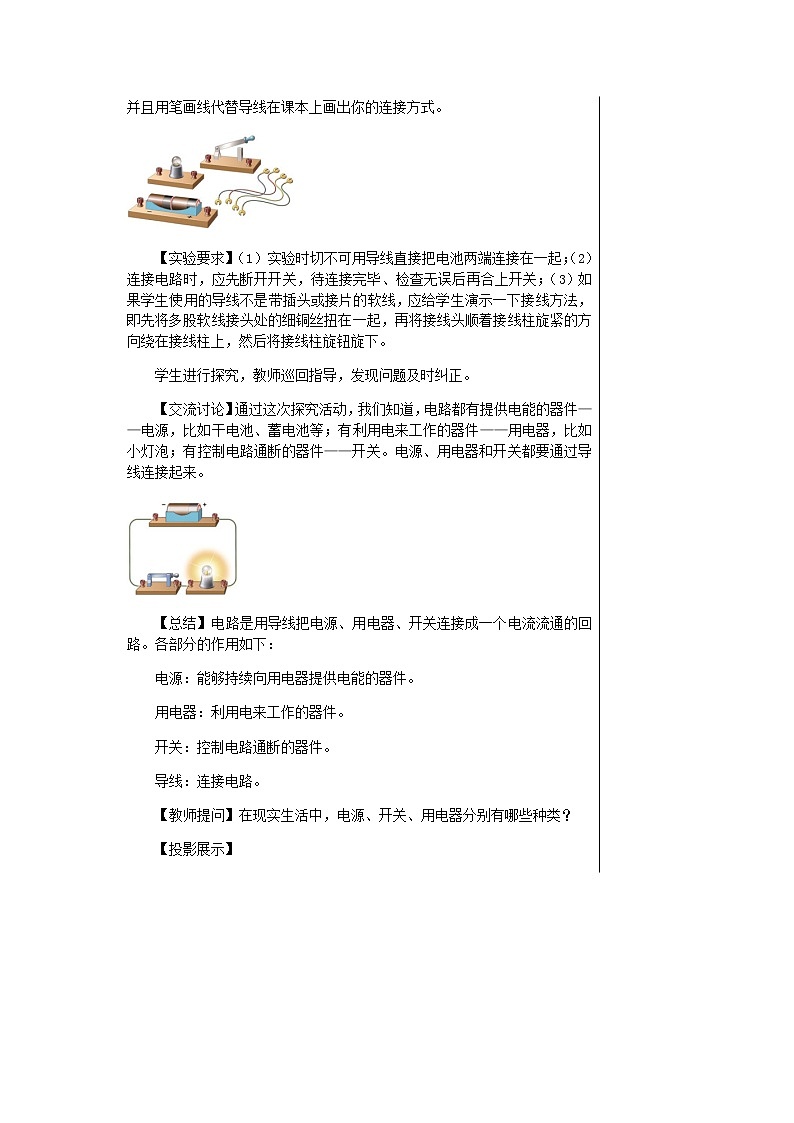

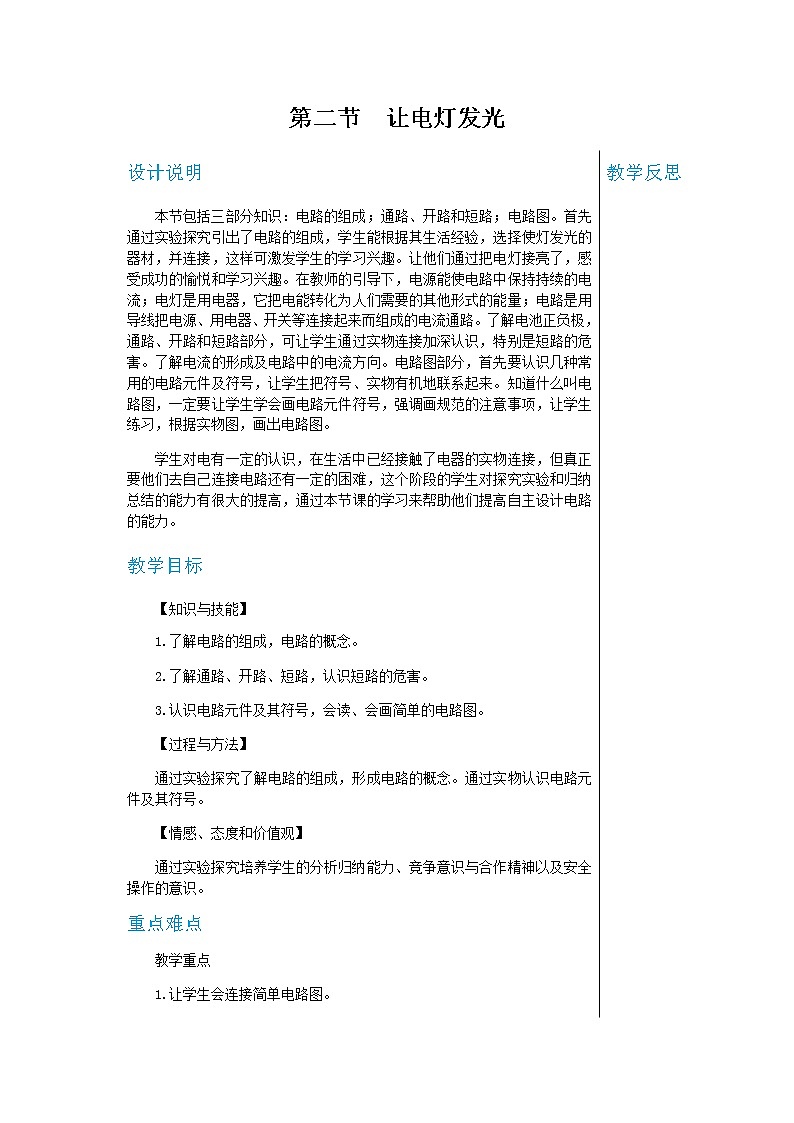

第二节  让电灯发光设计说明本节包括三部分知识：电路的组成；通路、开路和短路；电路图。首先通过实验探究引出了电路的组成，学生能根据其生活经验，选择使灯发光的器材，并连接，这样可激发学生的学习兴趣。让他们通过把电灯接亮了，感受成功的愉悦和学习兴趣。在教师的引导下，电源能使电路中保持持续的电流；电灯是用电器，它把电能转化为人们需要的其他形式的能量；电路是用导线把电源、用电器、开关等连接起来而组成的电流通路。了解电池正负极，通路、开路和短路部分，可让学生通过实物连接加深认识，特别是短路的危害。了解电流的形成及电路中的电流方向。电路图部分，首先要认识几种常用的电路元件及符号，让学生把符号、实物有机地联系起来。知道什么叫电路图，一定要让学生学会画电路元件符号，强调画规范的注意事项，让学生练习，根据实物图，画出电路图。学生对电有一定的认识，在生活中已经接触了电器的实物连接，但真正要他们去自己连接电路还有一定的困难，这个阶段的学生对探究实验和归纳总结的能力有很大的提高，通过本节课的学习来帮助他们提高自主设计电路的能力。教学目标【知识与技能】1.了解电路的组成，电路的概念。2.了解通路、开路、短路，认识短路的危害。3.认识电路元件及其符号，会读、会画简单的电路图。【过程与方法】通过实验探究了解电路的组成，形成电路的概念。通过实物认识电路元件及其符号。【情感、态度和价值观】通过实验探究培养学生的分析归纳能力、竞争意识与合作精神以及安全操作的意识。重点难点教学重点1.让学生会连接简单电路图。2.会画简单的电路图。教学难点短路的识别；电路图的画法。教学方法实验探究和演示、观察、讨论相结合的教学方法。教具、学具多媒体课件、电池、灯泡、灯座、导线、开关，常用电路元件及符号挂图等。教学过程导入新课投影展示生活中的用电器，讲述电与我们的生活息息相关，我们的生活离不开电，电视机能播放精彩的电视节目，洗衣机能把衣服洗得干干净净，电灯能给黑夜带来光明，空调可以使冬天温暖、夏天凉爽……今天我们就来学习一下电路的基本组成。讲授新课一、电路的组成用多媒体大屏幕展示如图所示的几种类型的电路。      【教师点拨】从上面几幅电路图中可以看出，有些电路图十分复杂，比如计算机芯片电路图。但人行有道，车行有路，电的流动也要有路。电路无论多么复杂，都是由一些简单电路组成的。现在，我们就对简单电路进行探究。活动1  怎样使一个小灯泡发光？【学生实验】请同学们利用一个小灯泡(带灯座)、两节干电池和几根导线；设法让小灯泡发光，将开关打开及闭合，观察小灯泡是否发光或熄灭；并且用笔画线代替导线在课本上画出你的连接方式。【实验要求】（1）实验时切不可用导线直接把电池两端连接在一起；（2）连接电路时，应先断开开关，待连接完毕、检查无误后再合上开关；（3）如果学生使用的导线不是带插头或接片的软线，应给学生演示一下接线方法，即先将多股软线接头处的细铜丝扭在一起，再将接线头顺着接线柱旋紧的方向绕在接线柱上，然后将接线柱旋钮旋下。学生进行探究，教师巡回指导，发现问题及时纠正。【交流讨论】通过这次探究活动，我们知道，电路都有提供电能的器件——电源，比如干电池、蓄电池等；有利用电来工作的器件——用电器，比如小灯泡；有控制电路通断的器件——开关。电源、用电器和开关都要通过导线连接起来。【总结】电路是用导线把电源、用电器、开关连接成一个电流流通的回路。各部分的作用如下：电源：能够持续向用电器提供电能的器件。用电器：利用电来工作的器件。开关：控制电路通断的器件。导线：连接电路。【教师提问】在现实生活中，电源、开关、用电器分别有哪些种类？【投影展示】【教师提问】我们已经知道最简单的电路由哪几部分组成，那么电路有几种状态呢？二、通路、开路和短路（一）电流的方向【教师提问】与“人流”“车流”和“水流”的形成相类似，电荷的定向移动同样会形成电流。比如：手电筒、音乐门铃等闭合开关后，灯泡亮了或门铃响了。因为电流流过了灯泡、流过了门铃的扬声器，那么电流是怎样形成的呢？原来金属中有大量的自由电荷，平时它们的运动方向杂乱无章，可是接上电源之后，它们就受到了推动力，出现了定向移动，电荷的定向移动形成了电流。【总结】（1）电流的形成：电荷的定向移动可形成电流。形成电流的电荷可以是正电荷，也可以是负电荷。在金属导体内，定向移动的是带负电的自由电子，在酸、碱、盐的水溶液里，定向移动的有带正电的正离子和带负电的负离子。（2）物理学中规定，正电荷定向移动的方向为电流的方向。【教师点拨】根据电流方向的规定，在电源外部，电流是从电池的正极经过用电器流向电池的负极。（二）通路 、开路和短路指导学生阅读第64页第2、3自然段和第65页第1自然段内容。【提问】1.什么是通路？2.什么是开路？3.什么是短路？短路会给我们带来哪些危害？教师用示教板连接好不同电路对学生进行展示，以便于加深学生对通路、开路和短路的直观认识。【讨论总结】1.如图（a）所示，电路连接后，闭合开关，处处相通的电路叫做通路。2.如图（b）（c）所示，开关未闭合或电线断裂、接头松脱，致使线路在某处断开的电路，叫做开路，也叫做断路。3.如图（d）（e）所示，不经过用电器而直接将电源两极用导线连通的电路叫做短路。用电器虽接入电路，但连接不正确，也能造成短路故障。【教师点拨】1.短路时，电流很大，电源和导线会因发热过多而被烧坏。因此，在实验时，电源的两极是不允许直接用导线连接的。在生产和生活中，若发生短路，轻则会引起电路故障，重则将烧毁用电器，甚至引起火灾。2.电源短路，教师可以拿一根导线，在发光的小灯泡两端迅速试触，让学生看到灯泡熄灭。因为导线的导电能力很强，所以试触的瞬间，电流全部从导线上通过，用电器中没有电流，这时电源和连接电源两极的导线中有很大的电流，这样连接会使电源和导线因发热过多而被烧坏，甚至可能出现事故。【说明】用导线连接之所以没有烧坏电源，是因为试触的时间极短。像这样“导线不经过用电器直接跟电源两极连接的电路”的现象，叫短路。同学们在做实验时，一定要避免短路，家庭用电时也要防止短路。局部短路：如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。用一根导线接在小灯泡的两端，观察小灯泡和LED的发光情况。发现小灯泡熄灭（此时小灯泡被短路），LED继续发光，这种情况叫做局部短路。【教师点拨】如图为电饭锅的实物图及电路图，实物电路不便于我们观察，为了简便和清楚起见，人们规定了一套符号表示电路中各元件，用规定的符号表示电路连接情况的图，叫电路图。那么怎样才能画好电路图呢？三、电路图多媒体展示灯泡、干电池、电动机、插头、开关等实物及对应的符号。【教师点拨】画电路元件符号时，连线要到位，不要造成人为的断路现象，而且一节干电池和干电池组的电路符号是一样的。【交流总结】画电路图时要注意以下几点：1.电路元件的符号要用统一规定的，不能自造符号。2.要注意所画符号和实物的对应性。3.合理安排电路元件符号，使之均匀分布。在电路中，具有对称性，特别要注意：元件的符号一定不能画在电路的拐角处。4.电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。5.最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。【练一练】请你根据实物连接情况画出电路图。              课堂小结一、电路的组成电路是用导线把电源、用电器、开关连接成一个电流流通的回路。二、通路、开路和短路1.电荷的定向移动形成电流，在电源外部，电流由正极流向负极。2.通路：处处连通的电路。3.开路：在某处断开的电路。4.短路：不经过用电器而直接将电源两极用导线连通的电路。三、电路图1.用规定符号表示电路连接情况的图。2.画电路图原则。当堂达标1.便携式充电器在给手机电池充电过程中，该手机电池相当于电路中的(    )A.电源         B.开关         C.导线         D.用电器答案：D  2.如图所示的四个电路，正确的是（    ）答案：C  3.关于电流，下列说法中正确的是(    )A.电荷只要移动就能形成电流B.电荷只有定向移动才能形成电流C.正电荷定向移动的方向与电流的方向相反D.负电荷定向移动的方向与电流的方向相同答案：B 4.对如图所示的三个电路，状态判断正确的是（    ）A.甲开路、乙短路、丙通路B.甲通路、乙短路、丙短路C.甲开路、乙通路、丙短路D.甲短路、乙开路、丙通路答案：A  5.如图所示，下列电路正处于短路状态的是（    ） A             B               C              D答案：D  6.如图所示，当S1闭合、S2断开时，电路是_______；当S1、S2都闭合时，电路是________。（均选填“通路”“断路”或“短路”）答案：通路  短路7.如图是手电筒的结构示意图，请在虚线框内画出它的电路图。      答案：如图所示。 板书设计第二节  让电灯发光1.电路的构成：电源、用电器、开关、导线。2.电荷的定向移动形成电流，在电源外部，电流由正极流向负极。3.电路的状态（1）通路：处处连通的电路。（2）开路：在某处断开的电路。（3）短路：不经过用电器而直接将电源两极用导线连通的电路。4.电路图：用规定符号表示电路连接情况的图。教学反思
