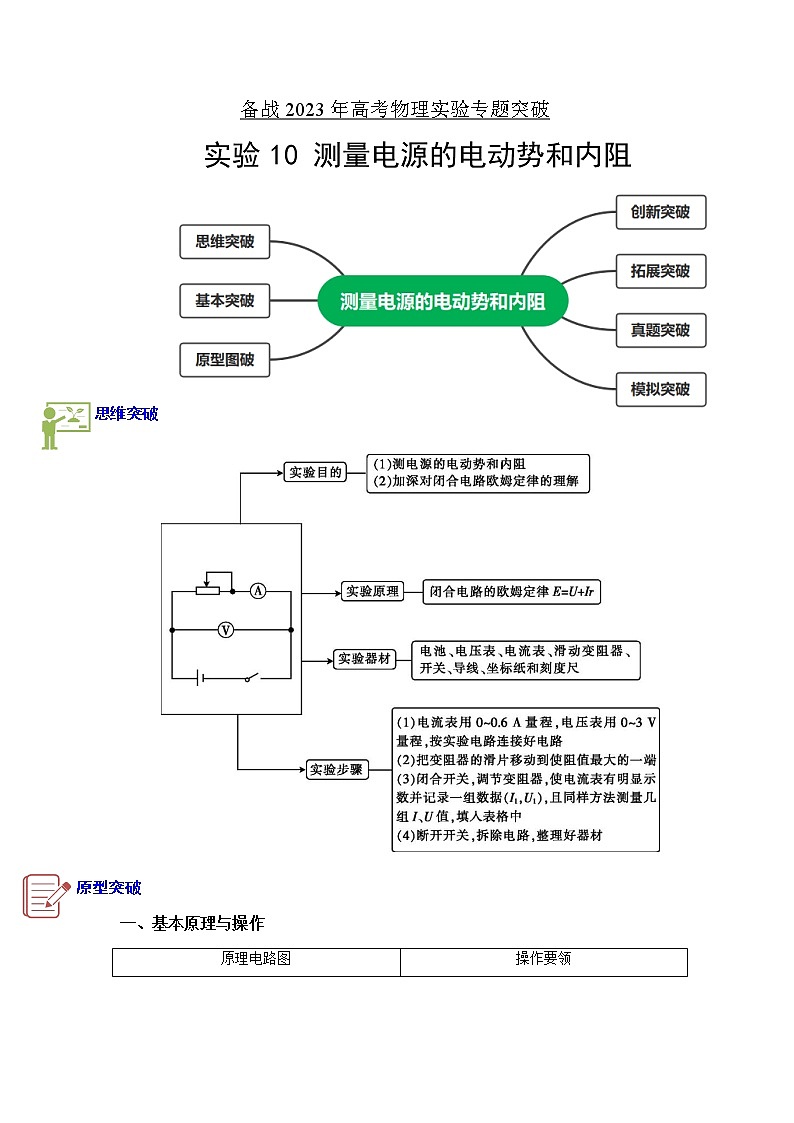

专题实验10　测量电源的电动势和内阻-备战2023年高考物理实验专题突破

这是一份专题实验10　测量电源的电动势和内阻-备战2023年高考物理实验专题突破，文件包含专题实验10测量电源的电动势和内阻-备战2023年高考物理实验专题突破解析版docx、专题实验10测量电源的电动势和内阻-备战2023年高考物理实验专题突破原卷版docx等2份试卷配套教学资源，其中试卷共44页， 欢迎下载使用。
思维突破
原型突破
重点讲析
一、基本原理与操作

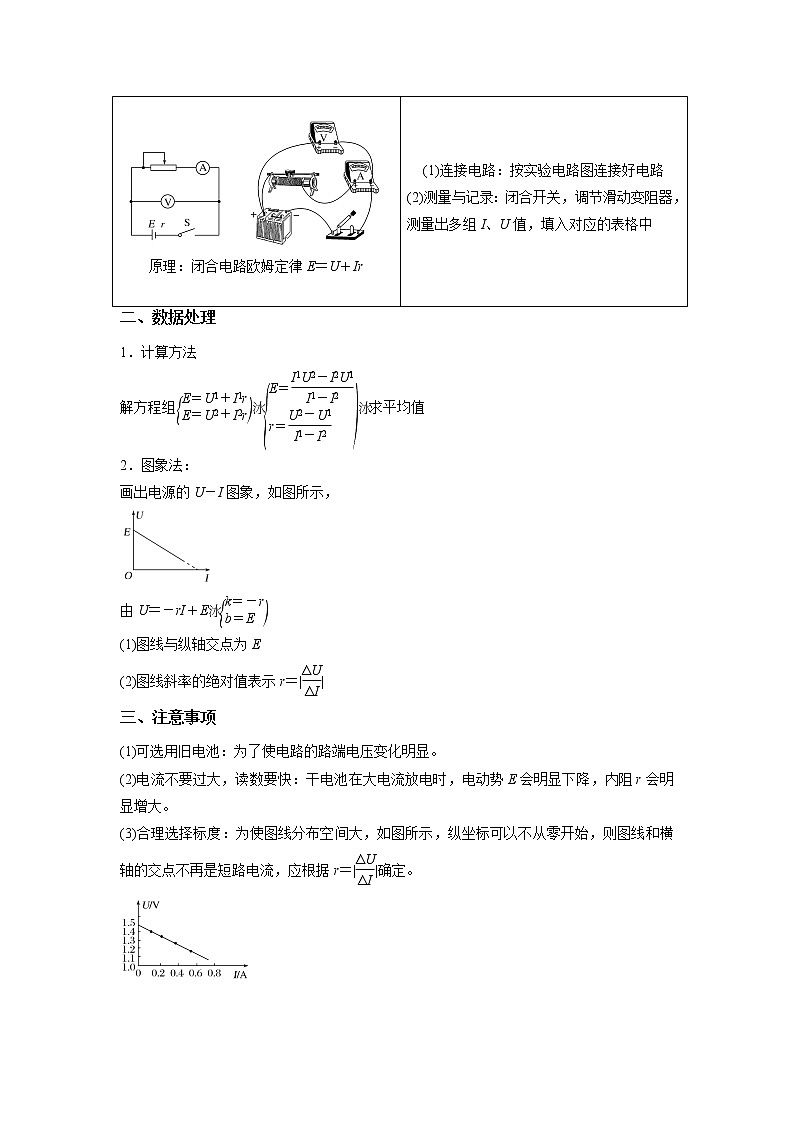

原理电路图
操作要领
二、数据处理
1．计算方法
解方程组eq \b\lc\{(\a\vs4\al\c1(E＝U1＋I1r,E＝U2＋I2r))eq \b\lc\{(\a\vs4\al\c1(E＝\f(I1U2－I2U1,I1－I2),r＝\f(U2－U1,I1－I2)))求平均值
2．图象法：
画出电源的U－I图象，如图所示，
由U＝－rI＋Eeq \b\lc\{(\a\vs4\al\c1(k＝－r,b＝E))
(1)图线与纵轴交点为E
(2)图线斜率的绝对值表示r＝|eq \f(ΔU,ΔI)|
三、注意事项
(1)可选用旧电池：为了使电路的路端电压变化明显。
(2)电流不要过大，读数要快：干电池在大电流放电时，电动势E会明显下降，内阻r会明显增大。
(3)合理选择标度：为使图线分布空间大，如图所示，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，应根据r＝|eq \f(ΔU,ΔI)|确定。
原理：闭合电路欧姆定律E＝U＋Ir
(1)连接电路：按实验电路图连接好电路
(2)测量与记录：闭合开关，调节滑动变阻器，测量出多组I、U值，填入对应的表格中

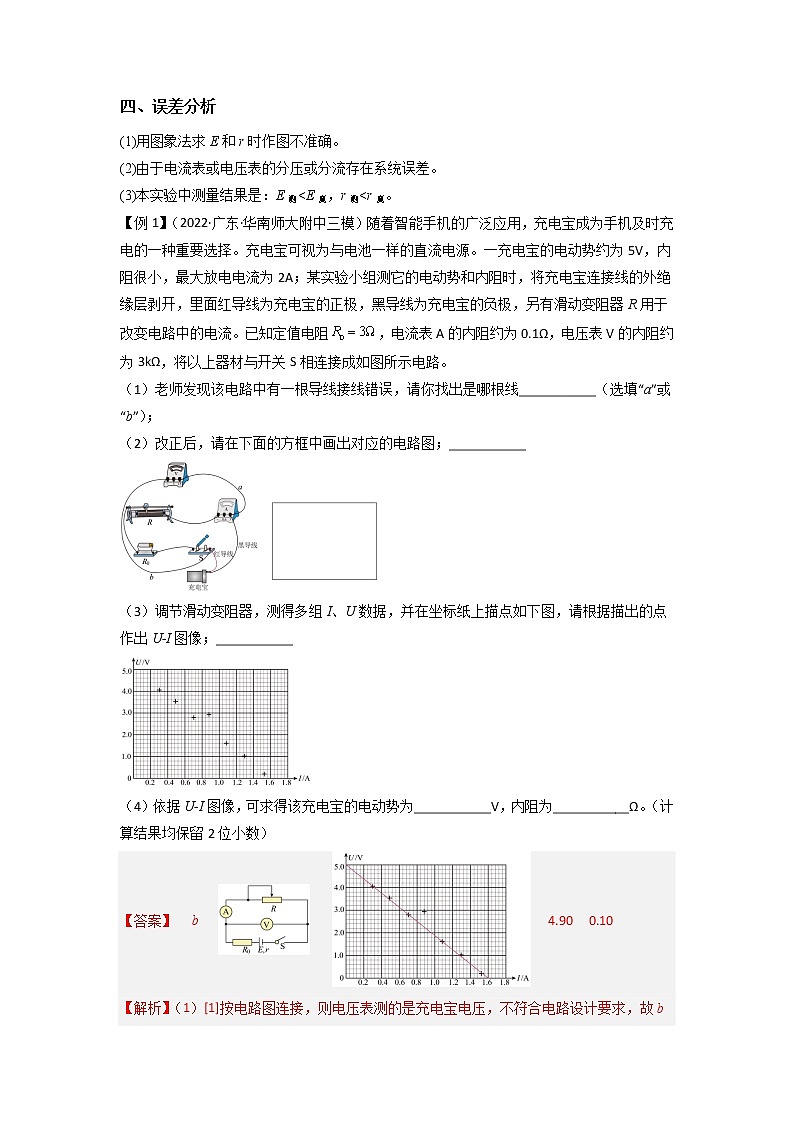

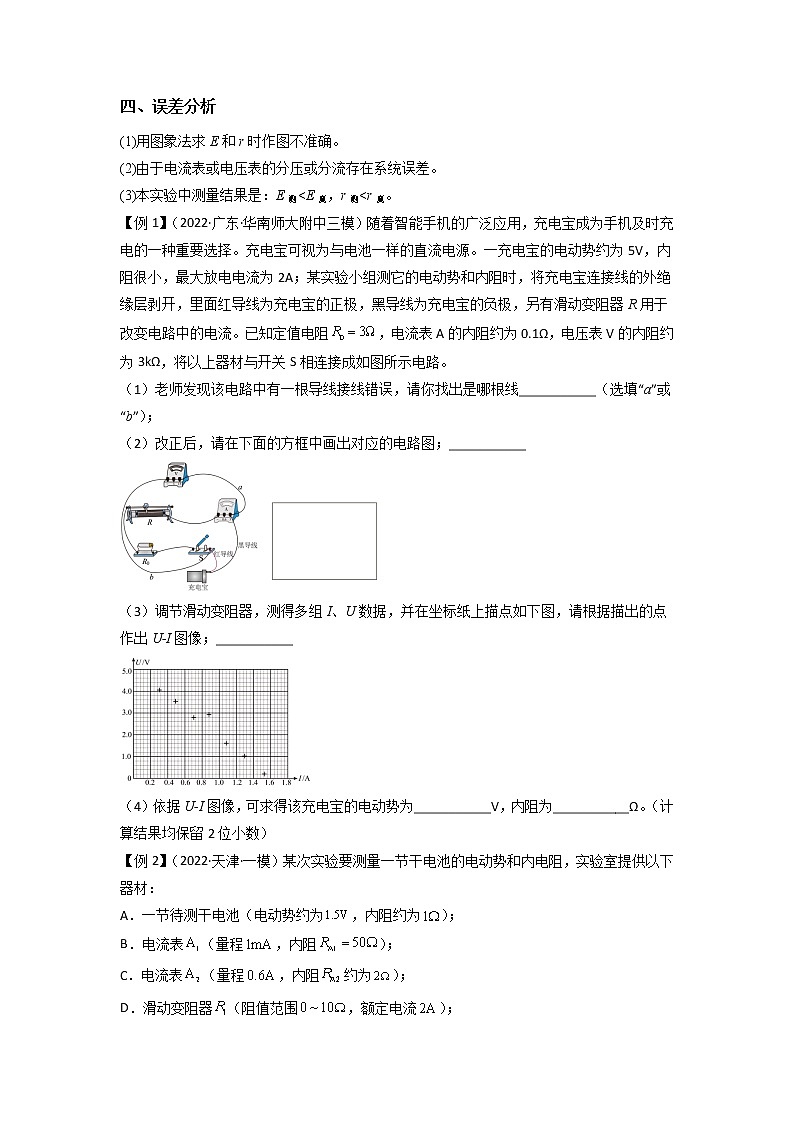

四、误差分析
(1)用图象法求E和r时作图不准确。
(2)由于电流表或电压表的分压或分流存在系统误差。
(3)本实验中测量结果是：E测
