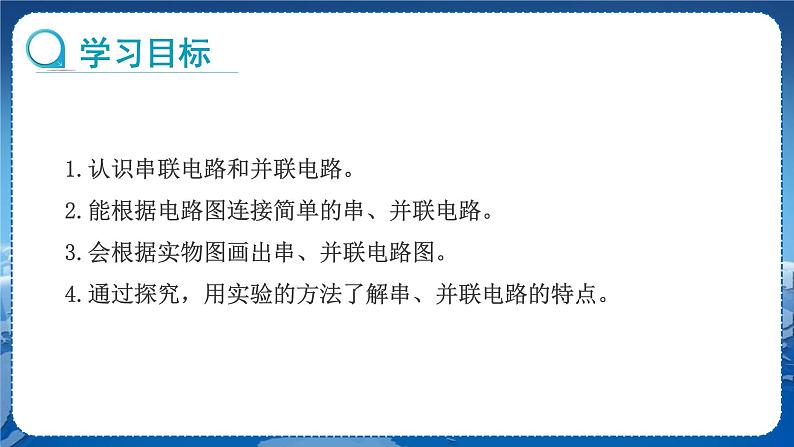

1.认识串联电路和并联电路。2.能根据电路图连接简单的串、并联电路。3.会根据实物图画出串、并联电路图。4.通过探究，用实验的方法了解串、并联电路的特点。
你知道这一串串的小彩灯是怎样连接的吗?

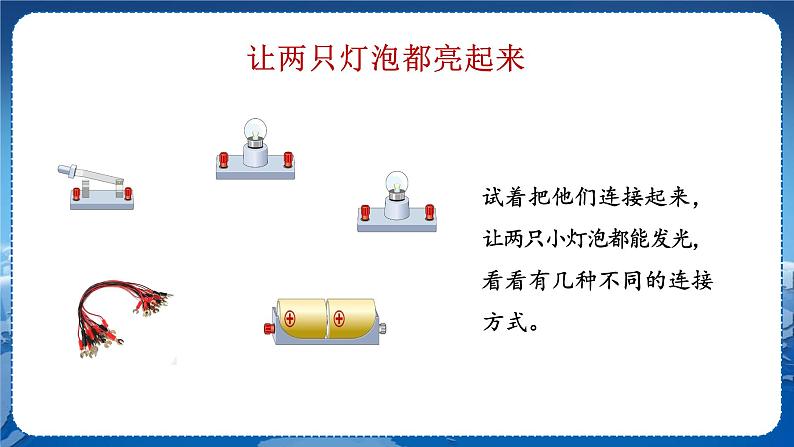

试着把他们连接起来，让两只小灯泡都能发光，看看有几种不同的连接方式。

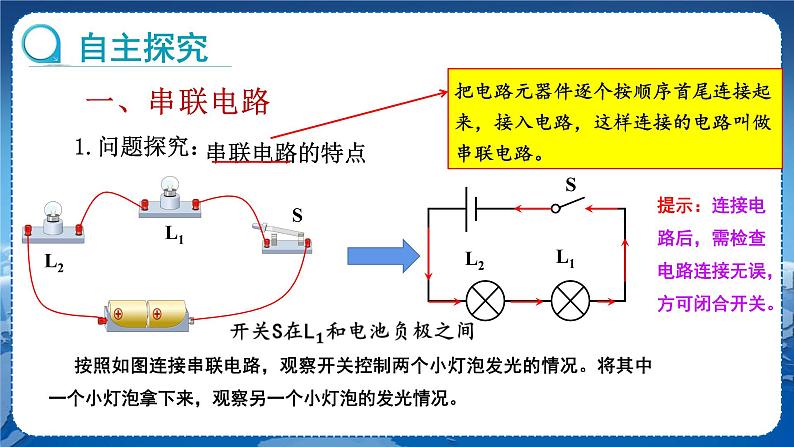

把电路元器件逐个按顺序首尾连接起来，接入电路，这样连接的电路叫做串联电路。
按照如图连接串联电路，观察开关控制两个小灯泡发光的情况。将其中一个小灯泡拿下来，观察另一个小灯泡的发光情况。
提示：连接电路后，需检查电路连接无误，方可闭合开关。

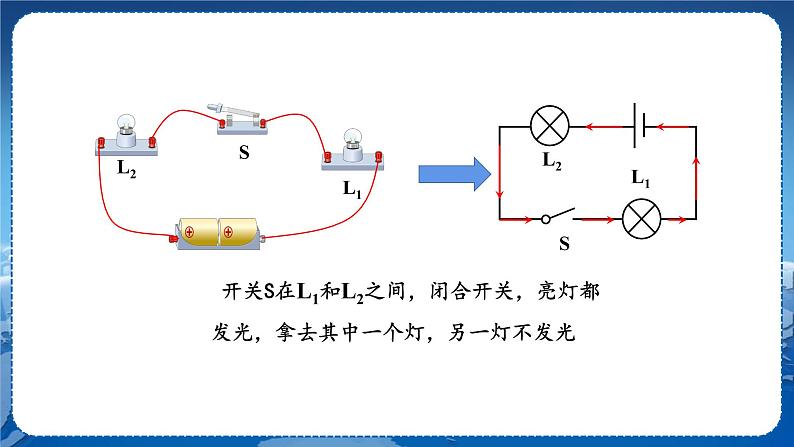

开关S在L1和L2之间，闭合开关，亮灯都发光，拿去其中一个灯，另一灯不发光

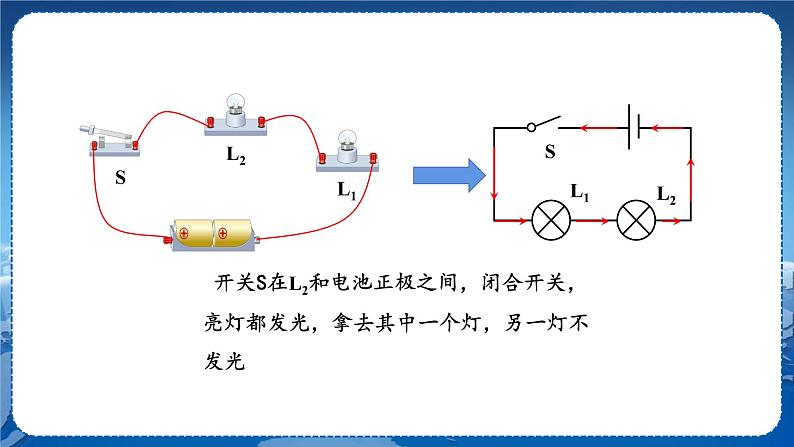

开关S在L2和电池正极之间，闭合开关，亮灯都发光，拿去其中一个灯，另一灯不发光

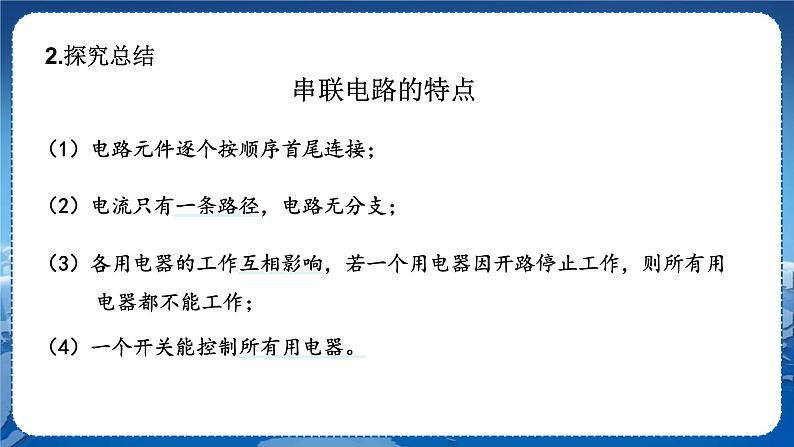

（1）电路元件逐个按顺序首尾连接；
（2）电流只有一条路径，电路无分支；
（3）各用电器的工作互相影响，若一个用电器因开路停止工作，则所有用电器都不能工作；
（4）一个开关能控制所有用电器。
1.问题探究：并联电路的特点
两个或两个以上电路元件并列接在电路两点间，由这种连接方式连接成的电路叫做并联电路。
按照如图连接并联电路，观察开关控制两个小灯泡发光的情况。将其中一个小灯泡拿下来，观察另一个小灯泡的发光情况。
闭合S、S1 、 S2，灯L1 、L2都亮；
闭合S1 、 S2 ，断开S，灯L1 、L2都不亮；
闭合S、S1 ，灯L1 亮；断开S1，灯L1不亮；
支路开关控制其所在的支路
闭合S、 S2，灯L2都亮；断开S2，灯L2不亮；
闭合S、S1 、 S2，灯L1 、L2都亮；拿掉其中一个，另一灯仍亮
并联电路各支路互不影响
（1）干路电流被分成两个或多个支路电流，每一支路都与电源形成一个通路，各支路用电器的工作互不影响，当某一支路开路时，其他支路仍可为通路；（2）干路上的开关控制整个电路的用电器，支路上的开关只控制它所在支路上的用电器。
三、组合电路和集成电路
串联和并联是最基本的电路连接方式。比较复杂的电路上有许多元件，它们是通过串联和并联组合的方式连接的组合电路。
随着现代电子技术的飞速发展，科学家们已经能在0.25 cm2的单晶片上构接数千万个电子元件，这种电路叫做集成电路。
各用电器工作时相互影响
电流有多条路径，有干路和支路之分
干路上的开关控制整个电路的用电器，支路上的开关只控制所在支路上的用电器
1.如图所示电路中，属于串联电路的是（　 　）
2.如图所示电路，若要使L1、L2并联，则（　 　） A.只闭合S1 B.只闭合S2 C.只闭合S1、S2 D.只闭合S1、S3
3. 如图所示电路，下列方法正确的是（　　） A.当闭合S1、S3，断开S2时，L1、L2并联 B.当闭合S2、S3，断开S1时，两灯都亮 C.当闭合S1、S3，断开S2时，L1、L2串联 D.当闭合S1、S2，断开S3时，两灯都亮
4.如图所示，要用两个开关分别控制两个灯泡， 应该怎样连接电路？请在图中画出接线。
5.街边的路灯总是同时亮，同时灭，它们是　　　　的；如图所示是一款应急照明 灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然 发光，则应急灯的两个灯泡是　　　　的。（均选填“串联”或“并联”）
