物理九年级上册1 欧姆定律教学ppt课件

这是一份物理九年级上册1 欧姆定律教学ppt课件，共32页。PPT课件主要包含了控制变量法，减小实验误差，要点回顾，要点一，欧姆定律及应用，要点二，欧姆定律的表达式，对公式的说明，欧姆定律的应用，RR1+R2等内容，欢迎下载使用。

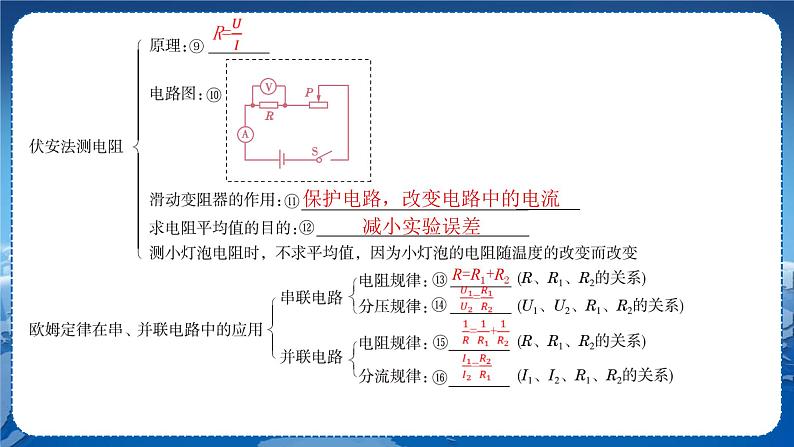

保护电路，改变电路中的电流　

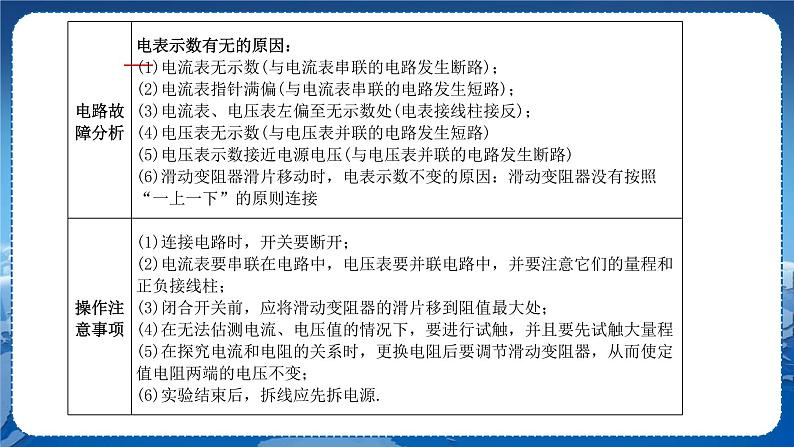

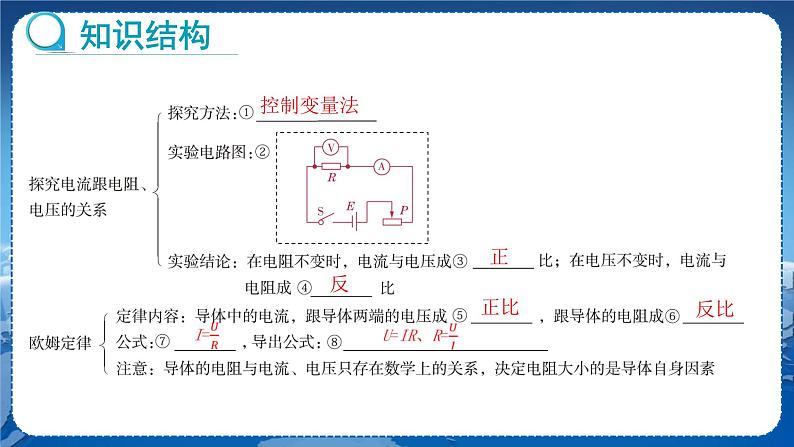

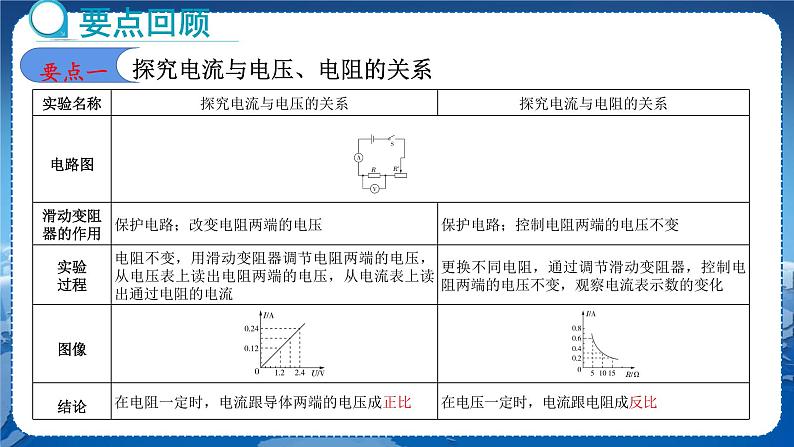

探究电流与电压、电阻的关系

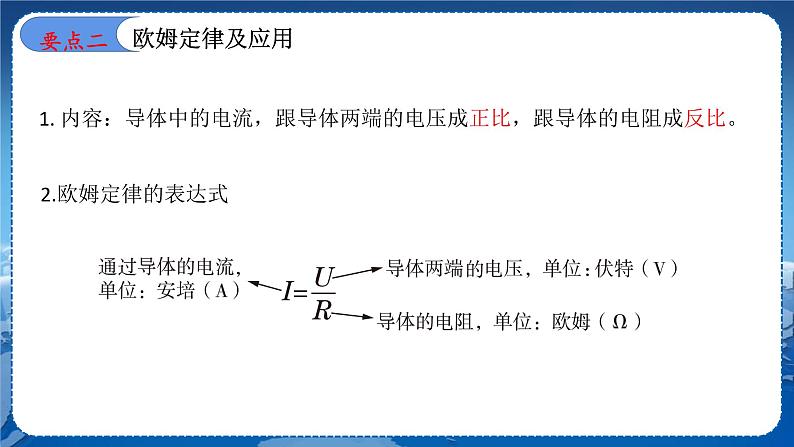

1. 内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

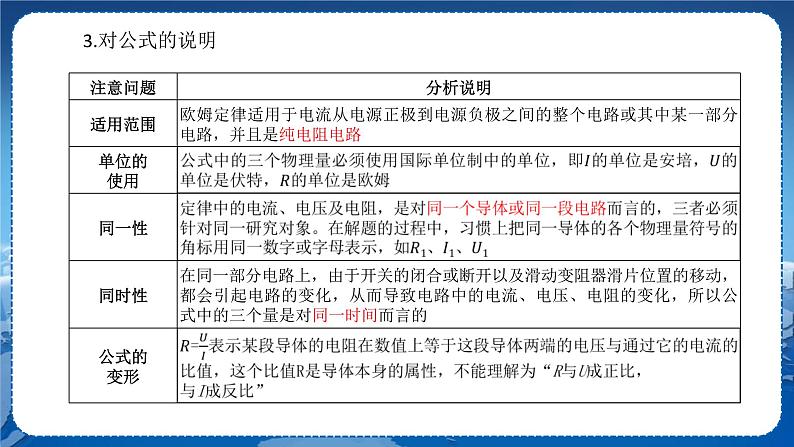

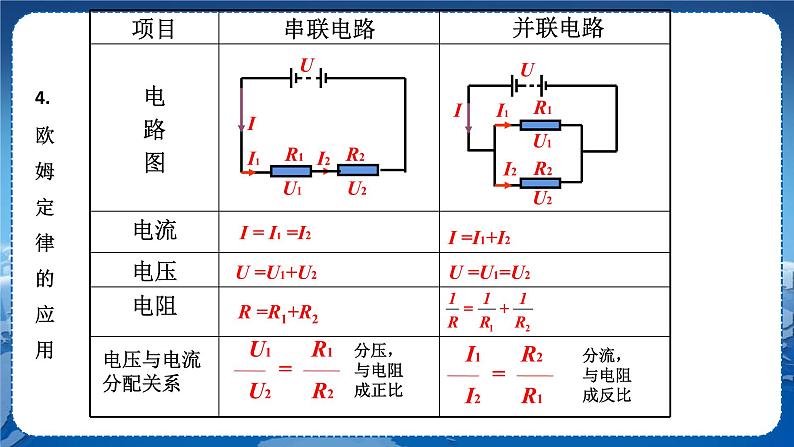

I I1 I2
　1.滑动变阻器滑片移动引起的动态电路分析
　①滑动变阻器与定值电阻串联型:
若滑片向左移，滑变的电阻　　　；
电流表A 的示数 ；
(在电压不变时，电流与电阻成反比)
电压表V2的示数　　　；
(电阻变小，分担的电压也变小)
电压表V1的示数　　　；
(由U ＝U1＋U2可知：在电源U 不变时，U2变小，则U1变大)
②滑动变阻器与定值电阻并联型:
若滑片向左移，滑动变阻器的电阻　　　；
电流表A1的示数 ；
(并联电路各支路独立工作、互不影响)
电压表V 的示数　　　；
(电源电压不变，U＝U1＝U2都不变)
电流表A2的示数　　　；
电流表A 的示数　　　；
(由I＝I1＋I2可知：在I1不变时，I2变大，则I 也变大)
2.　开关通断引起的动态电路分析
①并联电路中支路开关通断引起电表示数的变化
a.当只闭合开关S1时，电路中只有R1接入电路中，则：
电流表A和A1都是测　　　　　　　　。
b.当闭合开关S1后,再闭合S2时，R1与R2并联，则：
电流表A1是仍然测　　　　　　　，所电流表A1示数　　　；
电流表A 是测　　　　　　　　　，所电流表A 示数　　　。
干路的电流I(I1+I2)
②串联电路中短路开关通断引起电表示数的变化
a.当只闭合S1时，R1与R2串联，则：
电流表A的示数为　　　　；电压表V是测　　　　　　　　。
b.当闭合S1后，再闭合S2时，R2被短路，只有R1接入电路中，则：
电流表A的示数为　　　 ，所以电流表示数　　　；
电压表V是测　　　　　　，所以电压表示数　　　。
例1 某同学用如图所示电路来研究通过导体的电流和导体 的电阻的关系，他第一次实验将定值电阻R1接入电路，闭合开关后记下电流表的示 数为I1；第二次实验将定值电阻R2（R2=2R1）接入电路，闭合开关后记下电流表的 示数为I2，结果发现I1>I2，但I1≠2I2。 他认为电流和电阻不成反比，他的结论是　　　　（选填“正确”或“错误”）的，其 原因是　　　　　　　　　　　　　　　　　　　。如果他正确操作，可以得出的结论 是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
没有控制定值电阻两端的电压不变
解析： 探究电流与电阻的关系实验，应控制电阻两端电压不变，即应移动滑动变阻器滑片，直到电阻R2两端的电压与电阻R1接入电路时电压相等，再读出电流表示数，由实验步骤可知，该同学在实验中没有控制电阻两端的电压相等，他的结论是错误的。如果他正确操作，可得出的结论是：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
当导体两端电压一定时，通过导体的电流与导体的电阻成反比
1.如图甲所示是小明在探究“电流与电压关系”时 所连接的实验电路。（1）电路中有一根导线连接错了，请你在接错的导 线上打上“×”，再画线把它改接到正确的位 置上。（2）闭合开关，移动滑动变阻器的滑片发现，电流 表始终无示数，电压表有示数，其原因可能 是　　　（填序号）。 A.滑动变阻器开路 B.滑动变阻器短路 C.R 短路 D.R 开路（3）实验过程中，电压表的示数分别取0.5 V、1.0 V、1.5 V、2.0 V，由于小明没有养成良好的实 验习惯，仅是把测得的相应电流值随手写在了草稿纸上（如图乙所示），请你根据实验需求， 帮助他在下方的虚线框内设计一个实验记录表格，并把记录在草稿纸上的电流值与上述电压值 分别对应填入表格中。（4）通过实验小明得出的结论是 　 　。
在电阻一定时，通过导体的电流与电压成正比
2.为了探究电流与电压的 关系，小英连接了如图甲所示的电路。（1）请你用笔画线代替导线将电路连接完整， 要求滑片向右移动时，能使电流表的示数变小。（2）小英连好电路后，经检査电路连接无误。 闭合开关，发现电压表和电流表示数均为零， 移动滑片，电表的指针也都不偏转。她尝试 用一根导线的两端分别触接电路中各点时，
定值电阻R处开路、导线ab开路
电压表和电流表指针偏转情况的部分记 录如下表所示。请你指出电路的故障：　　　　　　　　　　　　　　　　。（3）排除故障后，小英继续进行实验，将 数据记录在下表中。请你分析数据，在 图乙中画出电阻R 的I-U图像。
例2. 某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时， 电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是（　 　） A.110 Ω B.20 Ω C.70 Ω D.50 Ω
3.如图所示，R1的电阻是30 Ω，R2的电阻是20 Ω。闭合开 关S、断开开关S1时，电流表的示数是0.3 A，再闭合开关S1 时，电流表的示数是（　 　） A.0.3 A B.0.5 A C.0.6 A D.0.2 A
例3 如图所示的电路中，电源电压保持不变，闭合开关S，电 路正常工作。一段时间后，电流表A的示数变小，电压表 V的示数不变，若故障只发生在电阻R1、R2上，用某完好的 定值电阻R（R
