【物理模拟】安徽省安庆市桐城市五校联考2022-2023学年九年级下学期月考物理试卷（含答案）

这是一份【物理模拟】安徽省安庆市桐城市五校联考2022-2023学年九年级下学期月考物理试卷（含答案），共7页。试卷主要包含了填空题，选择题，实验探究题，综合应用题等内容，欢迎下载使用。

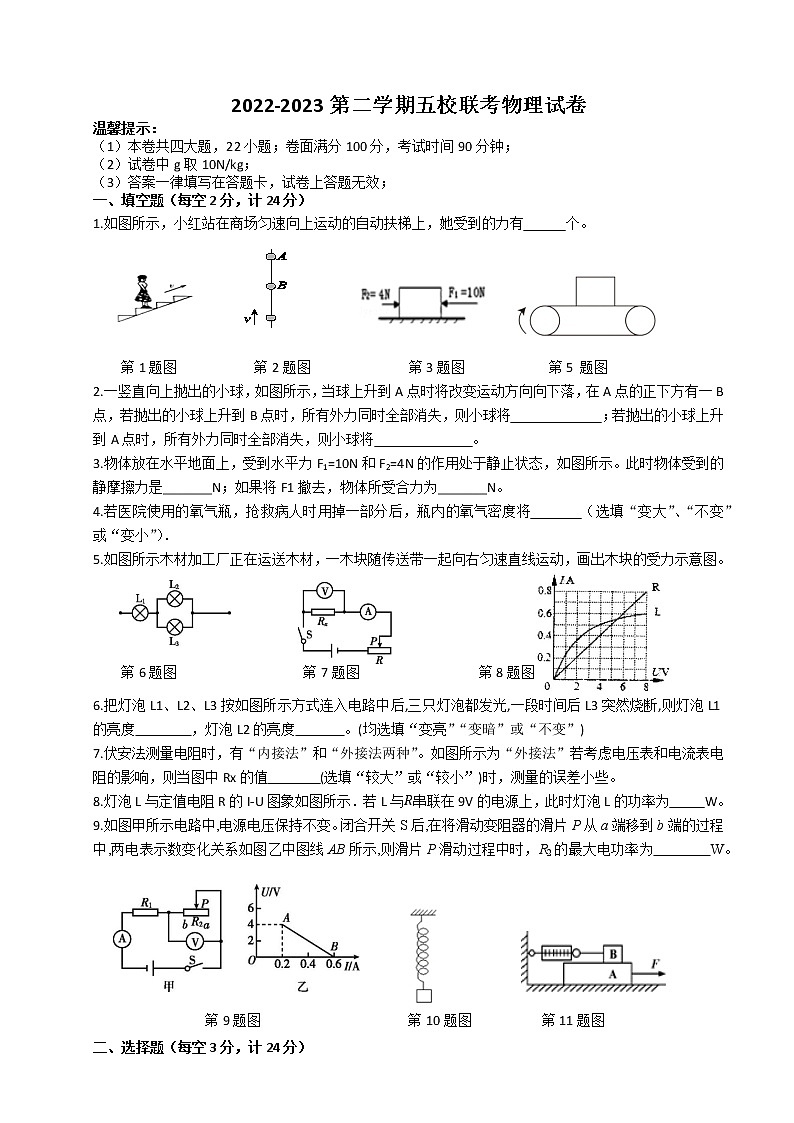

2022-2023第二学期五校联考物理试卷温馨提示：（1）本卷共四大题，22小题；卷面满分100分，考试时间90分钟；            （2）试卷中g取10N/kg；（3）答案一律填写在答题卡，试卷上答题无效；一、填空题（每空2分，计24分）1.如图所示，小红站在商场匀速向上运动的自动扶梯上，她受到的力有      个。  第1题图           第2题图              第3题图            第5 题图             2.一竖直向上抛出的小球，如图所示，当球上升到A点时将改变运动方向向下落，在A点的正下方有一B点，若抛出的小球上升到B点时，所有外力同时全部消失，则小球将             ；若抛出的小球上升到A点时，所有外力同时全部消失，则小球将              。 3.物体放在水平地面上，受到水平力F1=10N和F2=4N的作用处于静止状态，如图所示。此时物体受到的静摩擦力是_______N；如果将F1撤去，物体所受合力为_______N。4.若医院使用的氧气瓶，抢救病人时用掉一部分后，瓶内的氧气密度将       （选填“变大”、“不变”或“变小”）．5.如图所示木材加工厂正在运送木材，一木块随传送带一起向右匀速直线运动，画出木块的受力示意图。   第6题图                  第7题图                 第8题图6.把灯泡L1、L2、L3按如图所示方式连入电路中后,三只灯泡都发光,一段时间后L3突然烧断,则灯泡L1的亮度　   　 ，灯泡L2的亮度　   　。(均选填“变亮”“变暗”或“不变”) 7.伏安法测量电阻时，有“内接法”和“外接法两种”。如图所示为“外接法”若考虑电压表和电流表电阻的影响，则当图中Rx的值        (选填“较大”或“较小”)时，测量的误差小些。8.灯泡L与定值电阻R的I-U图象如图所示．若L与串联在9V的电源上，此时灯泡L的功率为     W。9.如图甲所示电路中,电源电压保持不变。闭合开关S后,在将滑动变阻器的滑片P从a端移到b端的过程中,两电表示数变化关系如图乙中图线AB所示,则滑片P滑动过程中时，R2的最大电功率为　　　　W。            第9题图                     第10题图          第11题图 二、选择题（每空3分，计24分）10.如图所示，一物体用弹簧悬于天花板上，下列说法正确的是（　　） A．物体所受的重力和天花板拉弹簧的力是一对平衡力B．天花板拉弹簧的力和弹簧拉物体的力是一对平衡力C．物体所受的重力和弹簧拉物体的力是一对作用力与反作用力D．天花板拉弹簧的力和弹簧拉天花板的力是一对作用力与反作用力11.如图所示，用F＝6 N水平向右的拉力匀速拉动物块A时，物块B静止不动，此时弹簧测力计的示数为4 N，则物块B所受摩擦力的大小及方向为(　　)A．4 N，向左        B．4 N，向右C．6 N，向右　　 　 D．6 N，向左12.如图所示是吸盘挂钩紧贴在整直墙面上的情景。将书包挂在挂钩上后，吸盘仍保持静止状态，则下列分析正确的是（   ）A．吸盘能紧紧的吸在墙面是因为分子间存在引力B．吸盘受到的大气压力与它受到的摩擦力是一对平衡力C．为增大吸盘受到的摩擦力，应将其安装在租糙的墙面D．若所挂书包质量越小，则吸盘受到的摩擦力也越小13.如图所示，密闭的玻璃罩内放有四个实验装置；弹簧测力计测金属块重力、正在发声的音乐芯片、装满水的杯子（杯口用薄塑料片覆盖并倒置悬挂）、一个充满气的气球，在用抽气机不断抽去罩内空气的过程中，下列判断不正确的是（   ）A．弹簧测力计的示数会变小            B．音乐芯片的声音将变小C．玻璃杯中的水和塑料片会掉下来      D．气球体积会变大14.水平桌面上放有两个完全相同的烧杯，分别盛有甲、乙两种液体．将质量相等、体积 不等（VM<VN）的正方体物块 M、N分别放入两杯中，静止时如图所示，液面刚好相平．以下判断正确的是（   ）（1）M 受到的浮力大于 N 受到的浮力  （2）M 的密度大于 N 的密度（3）甲液体对杯底的压强大于乙液体对杯底的压强（4）若将 N也放入甲液体中静止时，N沉在杯底A．（1）（3）    B．（1）（4）  C．（2）（3）    D．（2）（4）15.小阳想利用一块电流表和阻值已知的电阻R0测量电阻RX的阻值。他选择了满足实验要求的电源、电流表A，并连接好了实验电路，如图所示。闭合开关S1、S2，读出电流表A的示数为I1， 闭合开关S1、断开开关S2，读出电流表A的示数为I2。下列四个选项中，Rx的表达式正确的是（   ）A．    B．    C．     D．    第17题图  16.如图所示，已调好的弹簧测力计下挂着一重为3N的物体，物体一半浸入水中时，弹簧测力计的示数为1 N，下列说法中正确的是(    )A．物体受到的浮力是1N             B．物体的体积是2×10-4m3C．物体的密度是0.75×103kg/m3      D．如果测力计不拉着物体，物体在水中会沉底17.如图所示电路中，电源电压不变，小灯泡L标有“6V3W”字样．闭合开关后，当滑片P 移至变阻器中点位置时，小灯泡恰好正常发光；当滑片P移至某一端点时，电流表示数为0.35A，电压表示数变化了2V．针对这个过程，下列判断正确的是(    ) A.电源电压为10V                     B.滑动变阻器的最大阻值为10Ω C．电路允许消耗的最大功率为5.5W     D．小灯泡消耗的功率变化了0.2W三、实验探究题（最后一问5分，其余每空2分，计25分）18.在“探究凸透镜成像规律”的实验中（1）由图可知,该凸透镜的焦距是_______㎝。（2）如图改变蜡烛的位置，使其位于35cm刻度线，再移动光屏，使烛焰在光屏上成清晰的倒立、           的实像（选填“放大”、“等大”或“缩小”）（3）小芳同学在实验中，她按如图装配仪器 (图中F点是焦点，H点是2倍焦距处)，此时光屏上得到了一个清晰的像，但像的位置偏高。造成这一现象的原因是                       ；为了使像能成在光屏的中央，她应把蜡烛向          调(填“上”、“下”)；调节好蜡烛的高度后，她把蜡烛移到A点，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向          移动(填“左”或“右”)。（4）在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在abcd四点并分别调整光屏的位置，如图探究后他总结出下列说法．其中正确的是(       )A．照相机是利用蜡烛放在a点  的成像特点制成的B．放大镜是利用蜡烛放在b点  的成像特点制成的C．幻灯机是利用蜡烛放在d点的成像特点制成的D．蜡放在b点成的像比它放在c点成的像大19.小明利用如图甲所示的实验电路探究“电流与电压、电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、60Ω的定值电阻各一个，“10Ω 1A”“20Ω 1.5A”“30Ω 2A”三种规格的滑动变阻器，导线若干。 甲 乙 （1）  请你用笔画线代替导线，将图乙中的实物图连接完整。（2）  闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是               。（3）  故障排除后，小明首先“探究电流与电阻关系”，他把5Ω的电阻接入电路，移动变阻器滑片P，使电压表示数为2V，读出电流表示数后，断开开关，将5Ω电阻替换为10Ω的电阻继续进行实验，接下来他应将变阻器滑片P向              端（选填“左”或“右”）移动；本次实验中所选滑动变阻器的规格             。（4）小华在原有器材的基础上，增加了定值电阻R0、电阻箱R（）和一个单刀双掷    ABCD开关，设计了几种单表测量额定电压为2.5V小灯泡额定功率的电路图，如图丙所示，其中符合要求的有          。(   多项选择！全对得5分，对但不全对只得2分)
四、综合应用题（20题8分，21题9分，22题10分，计27分）20．研究物理问题时,往往需要突出研究对象的主要因素,忽略次要因素,将其简化为物理模型。如图所示,需要把一重为400 N,棱长为1 m,质量分布均匀的实心正方体,利用翻滚的方法沿直线移动一段距离。（已知√2＝1.414,计算结果保留一位小数）（1）请在图甲中画出缓慢向右翻滚正方体时,使该正方体下底面刚刚离开水平地面所施加的最小力F的示意图,并计算出最小力F的大小。利用翻滚的方法使正方体翻滚一次（即使原下底面变为左侧面）克服正方体的重力所做的功是多少？     21．磁继电器线圈电阻 R1=5Ω，滑动变阻器 R2最大阻值 25Ω．R3是一种新型电子元件， 放置在升降电梯的地板上，在压力不超过 15000N 的前提下，其阻值随压力大小的变化规律如下表所示．当线圈中电流增至 I0=15mA 时，电磁继电器衔铁被电磁铁吸合，电梯中报警指示灯亮，显示人员超重，利用该装置可以实现当压力高至某一设定值时 F0， 驱动电梯的电动机停止工作。压力 F/×103N0123456…电阻R3/Ω400390380370360350340…（1）分析表格数据可知：写出电子元件的阻值 R3随压力 F 变化的关系式 ？ （2） 闭合开关 S，将滑片 P 移至 b 端，求 F0 为多少？（3） 本系统可调 F0的最小值为多少？    22．如图所示是物理课堂上用的空气压缩引火仪。实验时在引火仪筒内放小团硝化棉，然后用力快速向下压动引火仪的活塞后可以观察到硝化棉燃烧。虽然课堂上老师分析了棉花燃烧的原因，但小刚想知道通过压缩空气做功，简内空气的温度可以上升到多高?  通过查阅资料他了解到:在使用空气压缩引火仅时，由于力的作用时间极短，筒內气体压强p、体积V及温度T满足pV=KT这一方程，其中K为恒定不变的常量，T为热力学温度。请解答下列问题:以下计算均不计活塞重、摩擦以及热量损失。(1)已知活塞的面积为8×10-5m2，当用232N的压力把活塞压缩到最低点时，简内气体压强为多少? (提示:筒内的气压等于活塞对气体的压强与外界大气压之和，外界大气压p0=1×105Pa)(2)压缩前筒内空气压强为-一个标准大气压，温度为300K (热力学温度)。若硝化棉的着火点为450K，当用232N的压力将简内空气的体积压缩为原来的时，请通过计算说明筒内的棉花是否能燃烧?   物理答题卡得分            一、填空题（每空2分，计24分）1、              2、                                   3、                              4、               5、如图6、                              7、             8、             9、              二、选择题（每空3分，计24分）题号1011121314151617答案           三、实验探究题（每空2分，计25分）18（1）               （2）              （3）                                                       （4）              19.（1）如图（2）              （3）                                 （4）                  四、综合应用题（20题8分，21题9分，22题10分，计27分）20.解        21.解        22.解               参考答案 2      2.  向上匀速直线运动   静止    3.  6   0    4. 减小   如图    6.  变暗  变亮    7.  较小     8.  2   9.  0.9          题号1011121314151617答案DBDACDCC    （1）10 .0    （2）放大   （3）焰心、透镜中心、光屏中心三者不在同一高度上     上     右（4）A19. (1)如图     (2)R断路     (3)“30Ω 2A”   （4）A、C、D20.解：（1）F×L1=G×L2   F×√2m=400N×0.5m   F=141.2N--------4分（2）开始时,重心离地面高度为棱长一半,翻滚到最高点时,重心离地面高度为一个面的对角线的一半,所以翻滚一次,物体重心升高  h＝√2/2m－1/2m＝0.207m,所以翻滚一次克服正方体的重力所做的功  W＝Gh＝400N×0.207m＝82.8J--------4分。 21.解（1）R3=400－0.01F ------------2 分（2）R2=25Ω，R1＝5Ω驱动电梯的电动机停止工作时，I0=15mAR 总=U/I0=4.5V/0.015A=300ΩR3=R 总-R2-R1=270Ω代入 R3=400－0.01F，可得：F＝13000N，F0＝13000=1.3×104N-------------3 分（3）要是 F0 最小，则 R3 最大，R 总=300Ω不变，因此 R2=0Ω  R3=R 总-R2-R1=295Ω代入 R3=400－0.01F可得：F＝10500N，F0＝10500N=1.05×104N -------------4分 22.（1）---------------4分    （2）----------------6分
