2022年四川省广安市中考物理真题
展开
这是一份2022年四川省广安市中考物理真题，共35页。试卷主要包含了单项选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

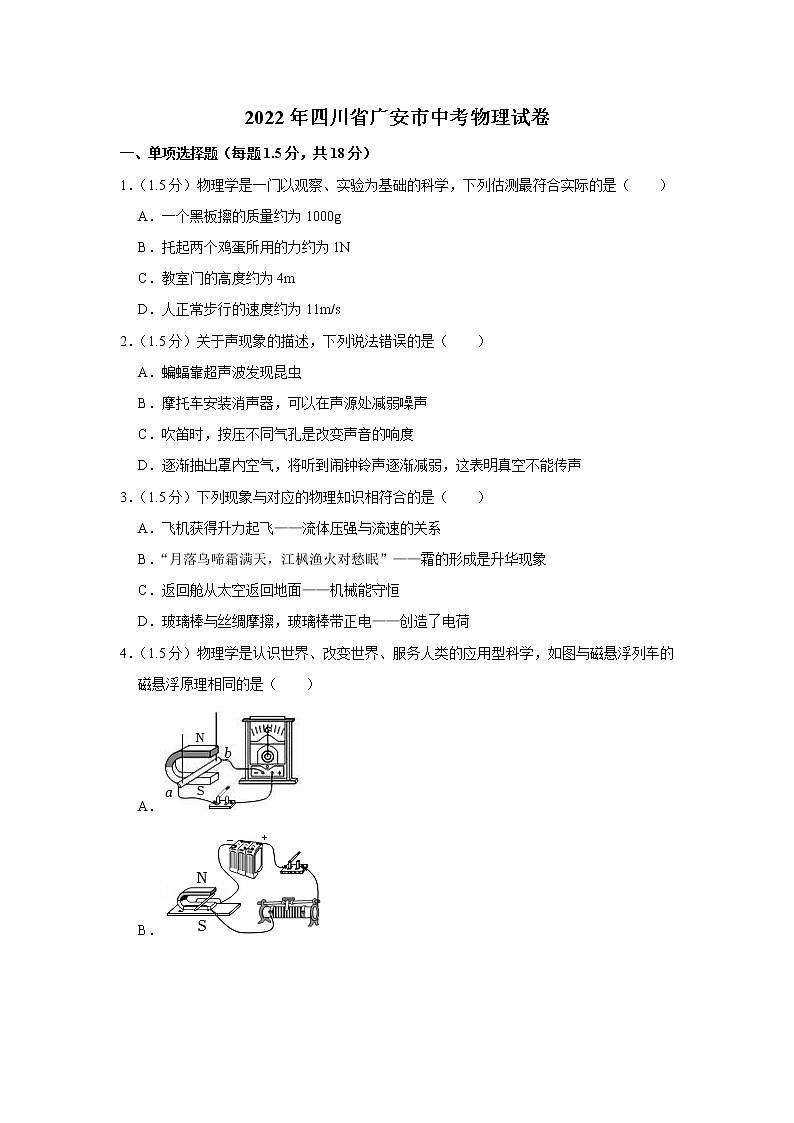

2022年四川省广安市中考物理试卷
一、单项选择题（每题1.5分，共18分）
1．（1.5分）物理学是一门以观察、实验为基础的科学，下列估测最符合实际的是（ ）
A．一个黑板擦的质量约为1000g
B．托起两个鸡蛋所用的力约为1N
C．教室门的高度约为4m
D．人正常步行的速度约为11m/s
2．（1.5分）关于声现象的描述，下列说法错误的是（ ）
A．蝙蝠靠超声波发现昆虫
B．摩托车安装消声器，可以在声源处减弱噪声
C．吹笛时，按压不同气孔是改变声音的响度
D．逐渐抽出罩内空气，将听到闹钟铃声逐渐减弱，这表明真空不能传声
3．（1.5分）下列现象与对应的物理知识相符合的是（ ）
A．飞机获得升力起飞——流体压强与流速的关系
B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是升华现象
C．返回舱从太空返回地面——机械能守恒
D．玻璃棒与丝绸摩擦，玻璃棒带正电——创造了电荷
4．（1.5分）物理学是认识世界、改变世界、服务人类的应用型科学，如图与磁悬浮列车的磁悬浮原理相同的是（ ）
A．
B．
C．
D．

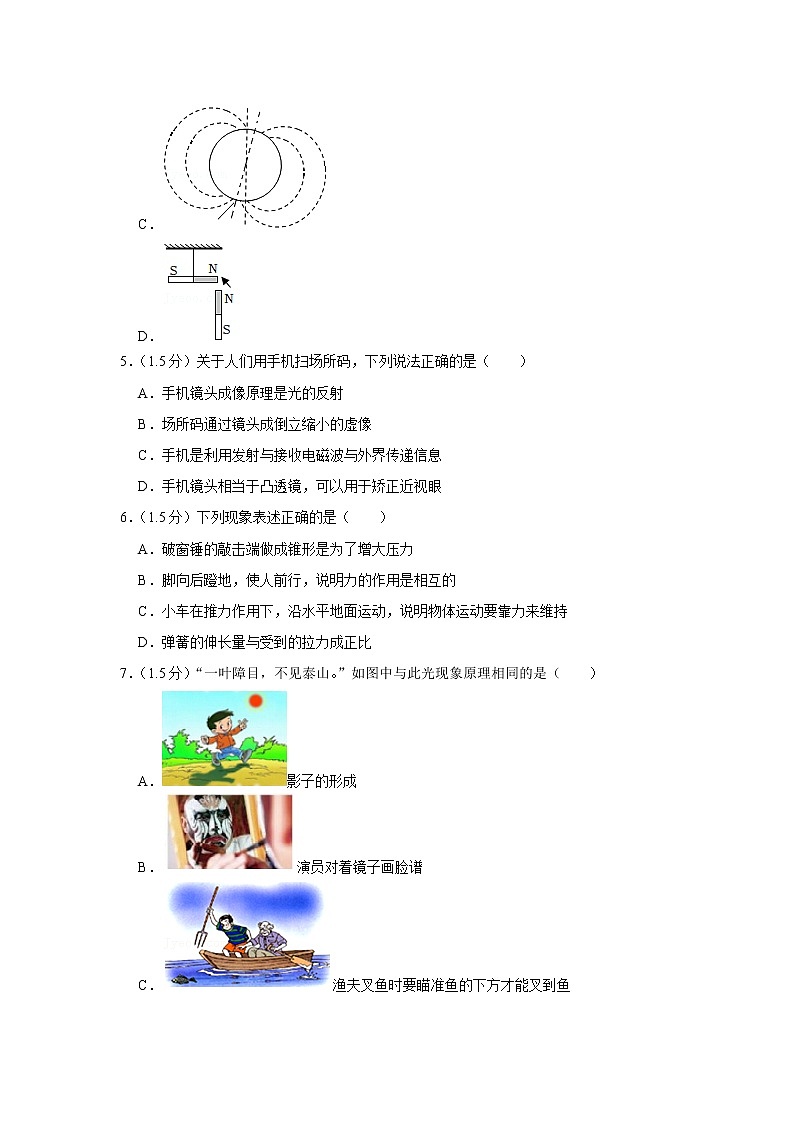

5．（1.5分）关于人们用手机扫场所码，下列说法正确的是（ ）
A．手机镜头成像原理是光的反射
B．场所码通过镜头成倒立缩小的虚像
C．手机是利用发射与接收电磁波与外界传递信息
D．手机镜头相当于凸透镜，可以用于矫正近视眼
6．（1.5分）下列现象表述正确的是（ ）
A．破窗锤的敲击端做成锥形是为了增大压力
B．脚向后蹬地，使人前行，说明力的作用是相互的
C．小车在推力作用下，沿水平地面运动，说明物体运动要靠力来维持
D．弹簧的伸长量与受到的拉力成正比
7．（1.5分）“一叶障目，不见泰山。”如图中与此光现象原理相同的是（ ）
A．影子的形成
B．演员对着镜子画脸谱
C．渔夫叉鱼时要瞄准鱼的下方才能叉到鱼
D．光的色散

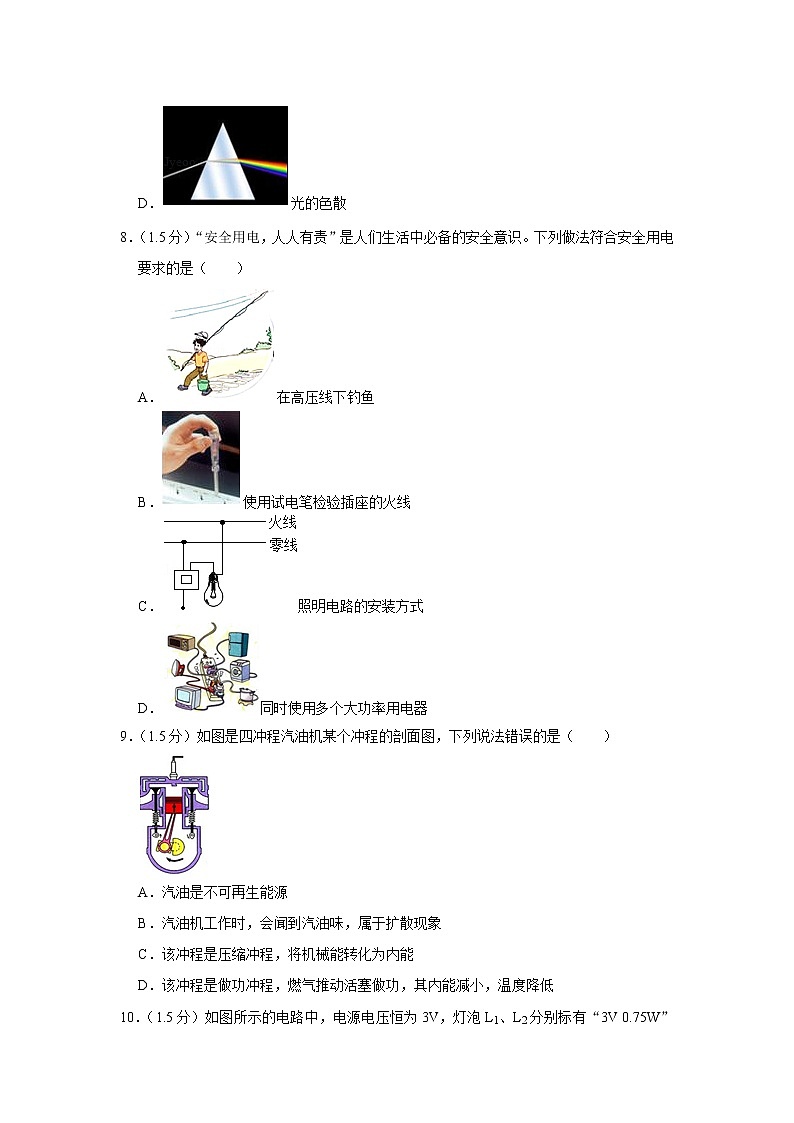

8．（1.5分）“安全用电，人人有责”是人们生活中必备的安全意识。下列做法符合安全用电要求的是（ ）
A．在高压线下钓鱼
B．使用试电笔检验插座的火线
C．照明电路的安装方式
D．同时使用多个大功率用电器
9．（1.5分）如图是四冲程汽油机某个冲程的剖面图，下列说法错误的是（ ）
A．汽油是不可再生能源
B．汽油机工作时，会闻到汽油味，属于扩散现象
C．该冲程是压缩冲程，将机械能转化为内能
D．该冲程是做功冲程，燃气推动活塞做功，其内能减小，温度降低
10．（1.5分）如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．可能是灯泡L1短路
B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2：1
D．排除故障后闭合开关S，电路总功率为0.2W
11．（1.5分）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A． B．
C． D．
12．（1.5分）水平桌面上有两个完全相同的容器甲、乙，分别装有深度相同的水，将两个体积相同、材料不同的小球A、B，分别放在甲、乙两容器中（水均未溢出），小球静止在如图所示的位置时，两个小球所受浮力分别为FA、FB，下列判断正确的是（ ）
①FA＜FB
②两小球的密度ρA＞ρB
③甲容器底部受到水的压强大于乙容器底部受到水的压强
④甲容器底部对桌面的压强小于乙容器底部对桌面的压强
A．①④ B．①③ C．②④ D．②③
二、填空题（每空1分，共14分）
13．（2分）小杰把天平放在水平实验台上并将游码归零，发现托盘天平的指针如图甲所示，此时他应该将天平平衡螺母向 （选填“左”或“右”）调节，使天平平衡。在测量过程中，当天平平衡时，所用砝码与游码的位置如图乙所示，该物体的质量是 g。
14．（2分）2022年2月，第24届冬季奥林匹克运动会在北京、张家口举行。如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶由于 继续向前运动，此时水平冰面对冰壶的支持力 （选填“做功”或“不做功”）。
15．（2分）2021年10月16日，我国神舟十三号载人飞船在酒泉卫星发射中心点火发射，成功将航天员翟志刚、王亚平、叶光富送人天和核心舱，中国空间站有人长期驻留的时代到来。发射时火箭周围产生大量“白气”，这是 现象（填一种物态变化名称）；飞船加速升空时（忽略飞船质量的变化），机械能 （选填“增大”“减小”或“不变”）。
16．（2分）某校去华蓥山进行红色研学旅行，在乘车途中，小兰同学看到路旁的树木向后退，她是以 （选填“地面”或“车”）为参照物。当车辆行驶至某一路口时，看到如图所示的标志牌，则车辆到达华蓥山游客中心至少还需要 min。
17．（2分）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接2时，电压表示数为 V；当开关S接1时，通过R1的电流10s内所做的功为 J。
18．（2分）某款擦窗机器人如图所示，它的“腹部”有吸盘，当真空泵将吸盘内的空气向外抽出时，由于 的作用，它能牢牢地吸附在竖直玻璃上；若擦窗机器人的总质量为1.1kg，当它吸附在竖直玻璃上处于静止时，受到的摩擦力为 N。（g＝10N/kg）
19．（2分）灯泡L1、L2分别标有“12V 9.6W”和“12V 6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为 W。若将L1、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则P1：P2＝ 。
三、作图题（每题1分，共3分）
20．（1分）根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
21．（1分）在图中画出小球在水中下沉时受到的浮力示意图。
22．（1分）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
四、实验探究题（每空1分，共12分）
23．（4分）为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量、初温都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验中，可以通过比较 （选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少；
（2）加热到4min时，液体B的温度如图乙所示，此时温度计示数是 ℃；
（3）冬天，如果你想自制暖手袋，应选液体 （选填“A”或“B”）作为供暖物质，其效果更佳；
（4）上述实验中，主要用到的科学探究方法有转换法和 法。
24．（4分）在探究“影响液体内部压强大小的因素”实验中。
（1）用手指轻压金属盒橡皮膜，观察U形管液面高度差是否有明显变化，这是为了检查压强计的 ；
（2）通过比较A、B、C三图可知，在液体内部的同一深度，向各个方向的压强 ；
（3）通过比较D、E两图可知，在液体内部的同一深度，液体的 越大，压强越大；
（4）通过比较B图与 图可知三峡大坝设计成上窄下宽的原因。
25．（4分）当做“探究电流与电压、电阻关系”实验时，需准备以下器材：两节新的干电池、电流表、电压表、滑动变阻器、定值电阻（5Ω、10Ω、15Ω、20Ω）、开关、导线若干。
（1）根据电路图甲连接实物图乙，在闭合开关S之前，应将滑动变阻器的滑片移到 （选填“最左端”或“最右端”）；
（2）如图乙所示的实物图，导线连接有误，请你找出这根连错的导线，在这根导线上打“×”，并用笔重新画一根正确连接的导线；
（3）问题解决后，接入10Ω的电阻进行实验，得到下表数据，进行分析后得出的实验结论是： ；
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
（4）接下来分别接入其他电阻，再次对“电流与电阻关系”的实验进行探究，并作出了如图丙所示图像。请你通过图像中所给信息，计算出实验过程中滑动变阻器R两端的电压UR＝ V。
五、计算题（26、27题各4分，28题5分，共13分）
26．（4分）小娟准备测量家中燃气灶正常工作时的效率，于是关闭了其它燃气设备。在标准大气压下，将质量是4kg，初温是25℃的水加热到沸腾，她观察到燃气表的示数，使用前是210.65m3，使用后是210.77m3。[水的比热容c＝4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]。求：
（1）水吸收的热量。
（2）燃气灶正常工作时的效率。
27．（4分）如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40Ω，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
28．（5分）某校科技小组，设计了如图所示的一套从水中打捞物体的简单滑轮组装置，动滑轮的重力为50N，物体A的密度为1.5×103kg/m3，体积为0.04m3；通过滑轮组把A从水中匀速提升（A始终未露出水面），不计绳重、摩擦及水的阻力，ρ水＝1×103kg/m3，g＝10N/kg。求：
（1）A浸没在水中所受浮力；
（2）A露出水面前，滑轮组的机械效率；
（3）若人的重力为625N，与水平地面的接触面积为500cm2，人对地面的压强。
2022年四川省广安市中考物理试卷
参考答案与试题解析
一、单项选择题（每题1.5分，共18分）
1．（1.5分）物理学是一门以观察、实验为基础的科学，下列估测最符合实际的是（ ）
A．一个黑板擦的质量约为1000g
B．托起两个鸡蛋所用的力约为1N
C．教室门的高度约为4m
D．人正常步行的速度约为11m/s
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一个黑板擦的质量约为100g，故A不符合实际；
B、一个鸡蛋的质量约为50g，2个鸡蛋的质量为100g，重力约为1N，所以托起两个鸡蛋所用的力约为1N，故B最符合实际；
C、教室门的高度约为2m，故C不符合实际；
D、人正常步行的速度在4km/h＝4×m/s≈1.1m/s左右，故D不符合实际。
故选：B。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2．（1.5分）关于声现象的描述，下列说法错误的是（ ）
A．蝙蝠靠超声波发现昆虫
B．摩托车安装消声器，可以在声源处减弱噪声
C．吹笛时，按压不同气孔是改变声音的响度
D．逐渐抽出罩内空气，将听到闹钟铃声逐渐减弱，这表明真空不能传声
【分析】（1）声音能传递信息，也能传递能量；
（2）减弱噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱；
（3）响度指声音的大小，音调指声音的高低，音色是指声音的品质与特色；
（4）声音的传播需要介质，它不能在真空中传播。
【解答】解：A、声音可以信息，蝙蝠靠超声波发现昆虫，故A正确；
B、摩托车安装消声器，可以在声源处减弱噪声，故B正确；
C、吹笛子时通过按住不同的气孔，改变了笛子内空气柱的长度，改变了空气柱振动的快慢，所以是为了改变声音的音调，故C错误；
D、将发声体放在真空罩中，逐渐抽出罩内空气，将听到闹钟铃声逐渐减弱，据此可以推理得出：真空不能传声，故D正确。
故选：C。
【点评】本题考查了与声现象有关的多个知识点，熟知相关知识并能与生活中的现象相结合，是正确解答的关键。
3．（1.5分）下列现象与对应的物理知识相符合的是（ ）
A．飞机获得升力起飞——流体压强与流速的关系
B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是升华现象
C．返回舱从太空返回地面——机械能守恒
D．玻璃棒与丝绸摩擦，玻璃棒带正电——创造了电荷
【分析】（1）流体压强与流速的关系：流体在流速大的地方压强小，在流速小的地方压强大；
（2）物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；
（3）与大气层发生剧烈摩擦，克服摩擦做功，机械能转化为内能；
（4）摩擦起电的实质是电荷（电子）的转移。
【解答】解：A、飞机飞行时获得升力，是因为飞机的机翼的特殊形状，使下方空气流速小，压强大，获得升力，故A正确；
B、霜是空气中的水蒸气遇冷凝华为固态的冰晶，附着在建筑物或植被表面，凝华放热，故B错误；
C、返回舱从太空返回地面的过程中会与大气层发生剧烈摩擦，机械能转化为内能，机械能减小，故C错误；
D、玻璃棒与丝绸摩擦过程中，玻璃棒失去电子带正电，不是创造了电荷，故D错误；
故选：A。
【点评】此题考查了多个知识，所列举的事例使我们日常生活中常见的，因此同学们在学习时，要多注意身边物理现象，用所学知识解释这些现象。
4．（1.5分）物理学是认识世界、改变世界、服务人类的应用型科学，如图与磁悬浮列车的磁悬浮原理相同的是（ ）
A．
B．
C．
D．
【分析】磁极间的相互作用规律：同名磁极相互排斥、异名磁极相互吸引。
【解答】解：磁悬浮列车是利用同名磁极相互排斥、异名磁极相互吸引的原理工作的；
A是电磁感应现象，B是通电导体在磁场中受力运动，C是地磁场，D是探究磁极间相互作用规律的实验，故D正确。
故选：D。
【点评】本题考查了磁极间的相互作用规律，属于基础题。
5．（1.5分）关于人们用手机扫场所码，下列说法正确的是（ ）
A．手机镜头成像原理是光的反射
B．场所码通过镜头成倒立缩小的虚像
C．手机是利用发射与接收电磁波与外界传递信息
D．手机镜头相当于凸透镜，可以用于矫正近视眼
【分析】（1）凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；凸透镜可以矫正远视眼；
（2）移动电话就是靠发射和接收电磁波来传递信息的。
【解答】解：
ABD、手机镜头相当于凸透镜，凸透镜对光线具有会聚作用，手机镜头成像原理是光的折射；场所码在凸透镜的二倍焦距之外，通过镜头成倒立、缩小的实像，故ABD错误；
C、电磁波可以传递信息，手机是利用发射与接收电磁波与外界传递信息，故C正确。
故选：C。
【点评】本题考查了凸透镜成像规律的应用、远视眼的矫正、信息的传递，属于基础题。
6．（1.5分）下列现象表述正确的是（ ）
A．破窗锤的敲击端做成锥形是为了增大压力
B．脚向后蹬地，使人前行，说明力的作用是相互的
C．小车在推力作用下，沿水平地面运动，说明物体运动要靠力来维持
D．弹簧的伸长量与受到的拉力成正比
【分析】（1）增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力。
（2）物体间力的作用是相互的。
（3）力不是维持物体运动的原因，力是改变物体运动状态的原因。
（4）在弹性限度内，弹簧的伸长量与所受拉力成正比。
【解答】解：A、破窗锤的敲击端做成锥形，是通过减小受力面积来增大压强，故A错误。
B、脚向后蹬地时，因为力的作用是相互的，同时地面会给人一个向前的作用力，使人前行，故B正确。
C、小车必须持续受推力才能不停地向前运动，是因为小车在运动时受到摩擦力的作用；若小车不受摩擦力，则
不推动小车，原来运动的小车也能继续向前运动，所以力不是维持物体运动的原因，故C错误。
D、弹簧的伸长量与受到的拉力成正比是有条件的，必须在弹性限度内，故D错误。
故选：B。
【点评】本题综合考查增大和减小压强的方法、力的相互作用、力与运动的关系及弹力，属于基础知识。
7．（1.5分）“一叶障目，不见泰山。”如图中与此光现象原理相同的是（ ）
A．影子的形成
B．演员对着镜子画脸谱
C．渔夫叉鱼时要瞄准鱼的下方才能叉到鱼
D．光的色散
【分析】光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的。
【解答】解：“一叶障目，不见泰山”是光的直线传播形成的。
A、影子是由光沿直线传播形成的，故A符合题意。
B、演员对着镜子画脸谱，是平面镜成像，是由光的反射形成的，故B不符合题意。
C、光从水中斜射入空气时发生折射，所以渔夫看到的是鱼折射形成的虚像，叉鱼时要瞄准鱼的下方才能叉到鱼，故C不符合题意。
D、光的色散是指白光经三棱镜折射后分解成七色光，是光的折射现象，故D不符合题意。
故选：A。
【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念。
8．（1.5分）“安全用电，人人有责”是人们生活中必备的安全意识。下列做法符合安全用电要求的是（ ）
A．在高压线下钓鱼
B．使用试电笔检验插座的火线
C．照明电路的安装方式
D．同时使用多个大功率用电器
【分析】（1）安全用电的原则是：不接触低压带电体、不靠近高压带电体；
（2）使用测电笔时，手一定要接触笔尾的金属体；
（3）连接家庭电路时，控制用电器的开关需接在火线上；
（4）多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大。
【解答】解：A、因为高压线上是高压，所以在下面钓鱼时可能会发生高压电弧触电或跨步电压触电，故A做法错误；
B、使用试电笔辨别零线、火线时，手需接触笔尾金属体，故B做法正确；
C、连接家庭电路时，控制用电器的开关需接在火线上，故C做法错误；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，故D做法错误。
故选：B。
【点评】要掌握安全用电常识，本题既考查了物理知识，在生活中又具有现实意义。
9．（1.5分）如图是四冲程汽油机某个冲程的剖面图，下列说法错误的是（ ）
A．汽油是不可再生能源
B．汽油机工作时，会闻到汽油味，属于扩散现象
C．该冲程是压缩冲程，将机械能转化为内能
D．该冲程是做功冲程，燃气推动活塞做功，其内能减小，温度降低
【分析】（1）汽油是不可再生能源；
（2）汽油机工作时，会闻到汽油味，属于扩散现象；
（3）四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，由进气门、排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程；其中压缩冲程中将机械能转化为内能，做功冲程中将内能转化为机械能。
【解答】解：A、汽油是不可再生能源，故A正确；
B、汽油机工作时，会闻到汽油味，属于扩散现象，故B正确；
CD、图中四冲程汽油机两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，将机械能转化为内能，故C错误，D正确。
故选：D。
【点评】本题考查了学生对内燃机四个冲程的了解，掌握每个冲程的特点、能量转化情况是解题的关键。
10．（1.5分）如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．可能是灯泡L1短路
B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2：1
D．排除故障后闭合开关S，电路总功率为0.2W
【分析】（1）开关闭合时，发现只有一只灯泡发光，说明电路有短路，电压表有示数为3V，电压表的正负接线柱与电源正负极之间连接是连通的，并且没有电灯分压；据此判断；
（2）根据P＝算出两灯泡的电阻；
由电路图可知，当开关S闭合时，两灯泡串联，电压表测L1两端的电压，根据U＝IR算出灯泡L1、L2两端的电压之比；
（3）根据串联电路的电阻特点和欧姆定律算出电路中的电流，根据P＝UI算出电路总功率。
【解答】解：AB、由电路图知两灯串联，电压表测量L1两端电压，只有一个灯泡发光，说明电路没有断路，可能是其中的一个灯泡短路了，由于电压表有示数且等于电源电压，说明灯泡L1没有短路，则故障为灯泡L2短路，故AB错误；
C、根据P＝得两灯泡的电阻分别为：
R1＝＝＝12Ω，
R2＝＝＝6Ω；
闭合开关S，根据串联电路电流的规律和U＝IR知灯泡L1、L2两端的电压之比：
＝＝＝＝，故C正确；
D、排除故障后闭合开关S，根据串联电路电阻的规律和欧姆定律得电路中的电流为：
I＝＝＝A，
电路总功率为：
P＝UI＝3V×A＝0.5W，故D错误。
故选：C。
【点评】本题考查了故障分析、欧姆定律、电功率公式的应用以及串联电路的电压、电流的特点，属于基础知识，要掌握。
11．（1.5分）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A． B．
C． D．
【分析】可变电阻R的阻值随管内液体质量的减少而减小，电流需要达到一定大小时电铃才能发声，当输液管内液体质量减少，电表的示数也变小，由此分析解答。
【解答】解：（1）当输液管内液体质量减少，R的阻值减小，能使通过电铃的电流增大，所以R与电铃应串联在电路，而A、C图中电铃与R并联，故A、C不符合题意；
（2）R与电铃串联，R的阻值变小，电路总电阻变小，电源电压一定，由知电路中电流变大，由U＝IR知，此时电铃两端电压变大，由串联电路的电压特点知，R两端电压变小，故B错误，D正确。
故选：D。
【点评】本题是电路的设计，考查了电路串联电路特点、欧姆定律的应用，利用好可变电阻R的阻值随管内液体的减少而减小是关键。
12．（1.5分）水平桌面上有两个完全相同的容器甲、乙，分别装有深度相同的水，将两个体积相同、材料不同的小球A、B，分别放在甲、乙两容器中（水均未溢出），小球静止在如图所示的位置时，两个小球所受浮力分别为FA、FB，下列判断正确的是（ ）
①FA＜FB
②两小球的密度ρA＞ρB
③甲容器底部受到水的压强大于乙容器底部受到水的压强
④甲容器底部对桌面的压强小于乙容器底部对桌面的压强
A．①④ B．①③ C．②④ D．②③
【分析】①小球的体积相同，排开水的体积不同，液体的密度相同，根据阿基米德原理比较浮力大小。
②根据浮沉条件，漂浮时：物体的密度小于液体密度；悬浮时：物体密度等于液体密度；沉底时：物体密度大于液体密度。据此分析。
③根据公式p＝ρgh分析容器底部所受压强的大小。
④两容器完全相同，底面积相同，桌面受到的压力等于容器、水、小球的总重力，根据公式分析。
【解答】解：完全相同的容器甲、乙，分别装有深度相同的水，将两个体积相同材料不同的小球A、B，分别放在甲、乙两容器中（水均未溢出）。
①甲容器中小球排开水的体积小于乙容器中小球排开水的体积，根据阿基米德原理，F浮＝ρ水V排g，则乙容器中小球受到的浮力较大，即FA＜FB。故①正确。
②根据浮沉条件，漂浮时物体的密度小于液体密度，即ρA＜ρ水；悬浮时：物体密度等于液体密度，即ρB＝ρ水，所以两小球的密度ρA＜ρB。故②错误。
③开始甲、乙两容器中水的深度相同，乙容器中小球排开水的 体积大，所以分别放入小球后，水的深度关系是hA＜hB，根据公式p＝ρ水gh，则pA＜pB，即甲容器底部受到水的压强小于乙容器底部受到水的压强，故③错误。
④两小球的密度ρA＜ρB，它们的体积相同，根据公式m＝ρV，则mA＜mB，又因为两容器及水的质量相同，容器底部对桌面的压力大小等于容器、水、小球的总重力，可得FA＜FB，受力面积相同，根据公式，可知pA'＜pB'。故④正确。
故选：A。
【点评】本题考查压强和浮力的综合，有一定难度。要熟练掌握阿基米德原理及浮沉条件以及压强的计算公式。
二、填空题（每空1分，共14分）
13．（2分）小杰把天平放在水平实验台上并将游码归零，发现托盘天平的指针如图甲所示，此时他应该将天平平衡螺母向 左 （选填“左”或“右”）调节，使天平平衡。在测量过程中，当天平平衡时，所用砝码与游码的位置如图乙所示，该物体的质量是 61.2 g。
【分析】（1）天平的正确使用方法，在调节天平平衡时要将平衡螺母向指针偏转的相反方向调节；
（2）在读数时，天平上所有砝码的质量加上游码所对的数值即待测物体的质量。
【解答】解：（1）调节天平在水平面上平衡时要将平衡螺母向指针偏转的相反方向调节，指针偏向分度盘的右侧，所以应向左调节平衡螺母；
（2）如图乙所示，游码标尺的分度值是0.2g，游码对应的刻度为1.2g，物体的质量：m＝50g+10+1.2g＝61.2g。
故答案为：左；61.2。
【点评】物理测量中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少。刻度尺需要估读，其他的测量工具不需要估读，读出最接近的数值。
14．（2分）2022年2月，第24届冬季奥林匹克运动会在北京、张家口举行。如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶由于 惯性 继续向前运动，此时水平冰面对冰壶的支持力 不做功 （选填“做功”或“不做功”）。
【分析】惯性是物体具有的能保持原来运动状态不变的性质；做功的两个必要因素：有力作用在物体上，在力的方向上移动了距离。
【解答】解：冰壶离开手后，由于惯性会继续保持原来的运动状态，继续向前运动；
冰壶在水平冰面上滑行过程中，冰壶在水平冰面的支持力方向上没有移动距离，所以水平冰面对冰壶的支持力不做功。
故答案为：惯性；不做功。
【点评】本题考查惯性、力是否做功的判断，具有一定的综合性，但难度不大，掌握基础知识即可顺利解答。
15．（2分）2021年10月16日，我国神舟十三号载人飞船在酒泉卫星发射中心点火发射，成功将航天员翟志刚、王亚平、叶光富送人天和核心舱，中国空间站有人长期驻留的时代到来。发射时火箭周围产生大量“白气”，这是 液化 现象（填一种物态变化名称）；飞船加速升空时（忽略飞船质量的变化），机械能 增大 （选填“增大”“减小”或“不变”）。
【分析】物质从气态变成液态称为液化；
动能与物体的质量、速度有关，物体的质量越大、速度越大，动能越大；重力势能大小与物体的质量、高度有关，物体的质量越大、被举得越高，物体的重力势能越大；物体的动能、势能统称为机械能。
【解答】解：“白气”是水蒸气遇冷液化形成的；
在火箭携带飞船加速升空的过程中，飞船的质量不变、速度增大，动能增大；质量不变、高度增大，重力势能增大；而机械能＝势能+动能，动能增大、重力势能增大，所以机械能增大。
故答案为：液化；增大。
【点评】本题考查了动能、重力势能、机械能的大小变化分析以及液化现象，属于基础题目。
16．（2分）某校去华蓥山进行红色研学旅行，在乘车途中，小兰同学看到路旁的树木向后退，她是以 车 （选填“地面”或“车”）为参照物。当车辆行驶至某一路口时，看到如图所示的标志牌，则车辆到达华蓥山游客中心至少还需要 45 min。
【分析】（1）判断物体的运动和静止，首先确定一个参照物，如果被研究的物体和参照物之间没有发生位置的改变，被研究的物体是静止的，否则是运动的。
（2）从标志牌可得到去华蓥山的距离和最大车速，利用t＝求从标志牌处到华蓥山最快需要的时间。
【解答】解：（1）坐在行驶汽车上，看到路旁的树木向后退，树是运动的，这是选择汽车为参照物；
（2）如图表示：此处距华蓥山8km，汽车最大速度不能超过60km/h。
由v＝知，
此标志牌到华蓥山最快需要时间：
t＝＝＝0.75h＝45min。
故答案为：车；45。
【点评】（1）物体的运动和静止是相对的，物体静止一定选择和物体之间没有发生位置变化的物体做参照物，物体运动一定选择和物体之间发生位置变化的物体做参照物。
（2）正确识别交通标志牌的含义是求解第二问的关键。
17．（2分）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接2时，电压表示数为 2 V；当开关S接1时，通过R1的电流10s内所做的功为 36 J。
【分析】①从图可知，当开关S接到点2时，电阻R1和R2串联，电流表测量的是整个电路中的电流，电压表测量的是电阻R1两端的电压，知道电阻R1和R2的阻值，利用串联电路电阻的特点可以计算出电路中的总电阻，又知道电源电压，可利用公式I＝ 计算出电路中的电流，再利用公式U＝IR计算出电阻R1两端的电压，即电压表的示数。
②当开关S转换到点1时，电路中只有电阻R1，知道电源电压、电阻R1的阻值和工作时间，可利用公式W＝UIt＝U××t＝t计算出电流所做的功。
【解答】解：①从图可知，当开关S接到点2时，电阻R1和R2串联，电压表测量R1两端的电压，
R1＝10Ω，R2＝20Ω，电路中的总电阻为：R＝R1+R2＝10Ω+20Ω＝30Ω，
而电源电压为U＝6V，因此电路中的电流为；I＝＝＝0.2A，
则电阻R1两端的电压为：U1＝IR1＝0.2A×10Ω＝2V，故电压表的示数为2V；
②当开关S转换到点1时，电路中只有电阻R1，由于t＝10s，
所以电流所做的功为：W＝UIt＝＝＝36J。
故答案为：2；36。
【点评】本题考查了学生对串、并联电路的辨别，以及对串联电路电阻、电流特点的理解，并可以利用欧姆定律的公式和电功的公式解决实际问题的能力。
18．（2分）某款擦窗机器人如图所示，它的“腹部”有吸盘，当真空泵将吸盘内的空气向外抽出时，由于 大气压 的作用，它能牢牢地吸附在竖直玻璃上；若擦窗机器人的总质量为1.1kg，当它吸附在竖直玻璃上处于静止时，受到的摩擦力为 11 N。（g＝10N/kg）
【分析】（1）吸盘能吸在玻璃上是由于大气压强的作用；
（2）物体静止时处于平衡状态，受到的力为平衡力。
【解答】解：
（1）真空泵将吸盘内的空气向外抽出时，所以吸盘内的气压小于外界大气压，从而使吸盘吸附在玻璃上，因此是大气压的作用；
（2）擦窗机器人在竖直玻璃板上静止时，处于平衡状态，竖直方向受到的重力和摩擦力是一对平衡力，平衡力大小相等，即f＝G＝mg＝1.1kg×10N/kg＝11N。
故答案为：大气压；11。
【点评】本题考查了大气压的存在、二力平衡的应用，难度适中。
19．（2分）灯泡L1、L2分别标有“12V 9.6W”和“12V 6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为 15.6 W。若将L1、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则P1：P2＝ 7：3 。
【分析】（1）由图甲找出当L1、L2并联在12V的电路中对应的电流，求出干路总电流，根据P＝UI求出电路中总功率；
（2）当开关S接1，灯泡L1与滑动变阻器串联。当开关S接2，灯泡L2与滑动变阻器串联。根据串联分压，电路电流处处相等
，由P＝UI可知，电流相等时，电功率之比等于电压之比，分别求出L1、L2两端电压，再根据图甲找出对应的电流值，由P＝UI，分别求出P1、P2。
【解答】（1）将L1、L2并联在12V的电路中，由图甲可知，当U＝12V时，I1＝0.8A，I2＝0.5A，根据并联分流可知干路电流I＝I1+I2＝0.8A+0.5A＝1.3A，
根据P＝UI，电路中总功率P＝UI＝12V×1.3A＝15.6W；
（2）当开关S接1，灯泡R1与滑动变阻器串联。根据串联分压，电路电流处处相等，由P＝UI可知，电流相等时，电功率之比等于电压之比，
则UR＝2U1，因为则UR+U1＝24V，则U1＝8V，由图甲可知此时电流I3＝0.7A，则P1＝U1I3＝8V×0.7A＝5.6W；
当开关S接2，灯泡R2与滑动变阻器串联，同理可得则UR′＝3U2，因为则UR′+U2＝24V，则U2＝6V，由图甲可知此时电流I4＝0.4A，则P2＝U2I4＝6V×0.4A＝2.4W，因此P1：P2＝5.6W：2.4W＝7：3。
故答案为：15.6；7：3。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键。
三、作图题（每题1分，共3分）
20．（1分）根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
【分析】凸透镜对光线有会聚作用，根据图示折射光线与入射光线的关系画入适当的透镜。
【解答】解：由给出的光线可知，虚线框内的透镜对光线有会聚作用，为凸透镜，如图所示。
【点评】本题考查了透镜对光线的作用，属于基础题目。
21．（1分）在图中画出小球在水中下沉时受到的浮力示意图。
【分析】小球的重心在小球的几何中心，再根据浮力的方向总是竖直向上，过重心表示出浮力的大小和方向。
【解答】解：过小球的重心作竖直向上的有向线段，用符号F浮表示，如图所示：
【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
22．（1分）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
【分析】电流表是串联使用的，电压表是并联使用的。由于两个电灯都要发光，据此填入电表；
【解答】解：题目要求，开关S闭合时，电路连接正确。
若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：
。
【点评】本题考查了电流表和电压表在电路中的作用，属于中档题。
四、实验探究题（每空1分，共12分）
23．（4分）为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量、初温都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验中，可以通过比较 加热时间 （选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少；
（2）加热到4min时，液体B的温度如图乙所示，此时温度计示数是 42 ℃；
（3）冬天，如果你想自制暖手袋，应选液体 A （选填“A”或“B”）作为供暖物质，其效果更佳；
（4）上述实验中，主要用到的科学探究方法有转换法和 控制变量 法。
【分析】（1）相同加热器加热相同时间，加热器放出的热量相等，甲乙吸收的热量相等；
（2）温度计读数要注意分度值，并注意液面在0℃上方还是下方；
（3）由丙图可知吸收相同的热量，A的温度变化慢，说明A的比热容大；
（4）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强，这种方法叫做控制变量法。
【解答】解：（1）实验中选用相同电加热器，相同的时间内放出的热量相同，液体吸收的热量相同；
（2）温度计分度值为0.1℃，读数为42℃；
（3）由丙图可知吸收相同的热量，A的温度变化慢，说明A的比热容大；冬天要选比热容大的液体作为供暖物质，故选A；
（4）上述实验中，主要用到的科学探究方法有转换法和控制变量法。
故答案为：（1）加热时间；（2）42；（3）A；（4）控制变量。
【点评】本题考查了控制变量法来探究比热容的相关实验，难度一般。
24．（4分）在探究“影响液体内部压强大小的因素”实验中。
（1）用手指轻压金属盒橡皮膜，观察U形管液面高度差是否有明显变化，这是为了检查压强计的 气密性 ；
（2）通过比较A、B、C三图可知，在液体内部的同一深度，向各个方向的压强 相等 ；
（3）通过比较D、E两图可知，在液体内部的同一深度，液体的 密度 越大，压强越大；
（4）通过比较B图与 D 图可知三峡大坝设计成上窄下宽的原因。
【分析】（1）压强计测量液体压强时，就是通过橡皮膜来感知压强的，通过橡胶管中气体压强的变化来改变U形管中液面高度差的，若液体压强计漏气，U形管中的液面就不会变化；
（2）（3）（4）在同一深度处，各个方向的压强相等；在不同液体的同一深度处，密度大的液体产生的压强大；在同种液体内部，深度越大，该处压强越大。
【解答】解：（1）用手指轻压金属盒橡皮膜，观察U形管液面高度差是否有明显变化，这是为了检查压强计的气密性；
（2）通过比较A、B、C三图可知，保持金属盒在此深度不变，转动金属盒的方向，U形管两侧水面的高度差不变，说明液体内部的压强相同，故可以得出液体内部同一深度向各个方向的压强相等；
（3）通过比较D、E两图可知，液体内部同一深度处，液体密度不同，U形管两侧水面的高度差不同，密度越大，压强越大；
（4）通过比较D、E两图可知，液体密度相同，深度大越，液体压强越大。三峡大坝下方受到的压强比上方大，所以下方大坝要建的宽一点。
故答案为：（1）气密性；（2）相等；（3）密度；（4）D。
【点评】本题考查了液体压强的特点，难度中等。
25．（4分）当做“探究电流与电压、电阻关系”实验时，需准备以下器材：两节新的干电池、电流表、电压表、滑动变阻器、定值电阻（5Ω、10Ω、15Ω、20Ω）、开关、导线若干。
（1）根据电路图甲连接实物图乙，在闭合开关S之前，应将滑动变阻器的滑片移到 最左端 （选填“最左端”或“最右端”）；
（2）如图乙所示的实物图，导线连接有误，请你找出这根连错的导线，在这根导线上打“×”，并用笔重新画一根正确连接的导线；
（3）问题解决后，接入10Ω的电阻进行实验，得到下表数据，进行分析后得出的实验结论是： 电阻一定时，电流与电压成正比 ；
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
（4）接下来分别接入其他电阻，再次对“电流与电阻关系”的实验进行探究，并作出了如图丙所示图像。请你通过图像中所给信息，计算出实验过程中滑动变阻器R两端的电压UR＝ 1 V。
【分析】（1）闭合开关前，滑动变阻器滑片移至最左端，使滑动变阻器接入阻值为最大阻值；
（2）图中有一根导线将电压表和滑动变阻器短路了，删除这根导线，并将电压表并联在定值电阻两端；
（3）电阻一定时，电流与电压成正比；
（4）探究电流与电阻关系，要控制电压不变，即R0两端的电压不变；由图丙可得R0两端的电压；
根据串联分压，根据UR＝U﹣U0可得滑动变阻器R两端的电压。
【解答】解：（1）闭合开关前，滑动变阻器滑片移至最左端，使滑动变阻器接入阻值为最大阻值；
（2）图中有一根导线将电压表和滑动变阻器短路了，删除这根导线，并将电压表并联在定值电阻两端，如图所示；
；
（3）分析表格数据，电压增大，电流随之增大，所以可得出结论：电阻一定时，电流与电压成正比；
（4）探究电流与电阻关系，要控制电压不变，即R0两端的电压不变；由图丙可得，当电流为0.1A时，电阻为20Ω，所以R0两端的电压U0＝0.1A×20Ω＝2V；
根据串联分压，滑动变阻器R两端的电压UR＝U﹣U0＝3V﹣2V＝1V。
故答案为：（1）最左端；（2）如图所示；（3）电阻一定时，电流与电压成正比；（4）1。
【点评】本题考查了探究电流与电压、电阻关系，难度较大。
五、计算题（26、27题各4分，28题5分，共13分）
26．（4分）小娟准备测量家中燃气灶正常工作时的效率，于是关闭了其它燃气设备。在标准大气压下，将质量是4kg，初温是25℃的水加热到沸腾，她观察到燃气表的示数，使用前是210.65m3，使用后是210.77m3。[水的比热容c＝4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]。求：
（1）水吸收的热量。
（2）燃气灶正常工作时的效率。
【分析】（1）一标准大气压下水的沸点为100℃，根据Q吸＝cm（t﹣t0）求水吸收的热量；
（2）根据Q放＝Vq求出天然气完全燃烧放出的热量，根据η＝×100%求出燃气灶正常工作时的效率。
【解答】解：（1）一标准大气压下水的沸点为100℃，
水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×4kg×（100℃﹣25℃）＝1.26×106J；
（2）由题意可知，消耗的天然气的体积：V＝210.77m3﹣210.65m3＝0.12m3，
天然气完全燃烧放出的热量：Q放＝Vq＝0.12m3×4.0×107J/m3＝4.8×106J，
则出燃气灶正常工作时的效率：η＝×100%＝×100%＝26.25%。
答：（1）水吸收的热量为1.26×106J；
（2）燃气灶正常工作时的效率为26.25%。
【点评】本题考查热量公式、热值公式和热效率的计算，是一道基础题。
27．（4分）如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40Ω，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
【分析】（1）根据P＝UI＝求灯泡正常发光时的电阻；
（2）由电路图可知，滑动变阻器R与小灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据串联电路的电阻特点和欧姆定律求出电源电压；
（3）根据串联电路的电压特点和欧姆定律求出电路中的电流，根据Q＝W＝UIt求出滑动变阻器电阻丝1min内产生的热量。
【解答】解：（1）由P＝UI＝可知，灯泡正常发光时的电阻：
RL＝＝＝10Ω；
（2）由电路图可知，滑动变阻器R与小灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，
将滑片移到最右端时，滑动变阻器接入电路的电阻R＝40Ω，
由串联电路的电阻特点可知，此时电路中的总电阻：R总＝R+RL＝40Ω+10Ω＝50Ω，
由欧姆定律可知，电源电压：
U＝IR总＝0.3A×50Ω＝15V；
（3）由串联电路的电压特点可知，小灯泡两端的电压：
UL'＝U﹣UR'＝15V﹣10V＝5V，
此时电路中的电流：
I'＝＝＝0.5A，
则滑动变阻器电阻丝1min内产生的热量：
Q＝W＝UR'I't＝10V×0.5A×60s＝300J。
答：（1）灯泡正常发光时的电阻为10Ω；
（2）电源电压为15V；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量为300J。
【点评】本题考查串联电路的特点、欧姆定律的应用、电功率公式的应用和电功的计算，难度不大。
28．（5分）某校科技小组，设计了如图所示的一套从水中打捞物体的简单滑轮组装置，动滑轮的重力为50N，物体A的密度为1.5×103kg/m3，体积为0.04m3；通过滑轮组把A从水中匀速提升（A始终未露出水面），不计绳重、摩擦及水的阻力，ρ水＝1×103kg/m3，g＝10N/kg。求：
（1）A浸没在水中所受浮力；
（2）A露出水面前，滑轮组的机械效率；
（3）若人的重力为625N，与水平地面的接触面积为500cm2，人对地面的压强。
【分析】（1）根据F浮＝ρ液gV排求出A浸没在水中所受浮力；
（2）根据密度公式求出A的质量，根据G＝mg求出A的重力，根据力的平衡条件求出A浸没在水中时受到的拉力，
由图可知n＝2，利用不计绳重和摩擦时F＝（F拉+G动）求出绳子自由端的拉力，利用η＝＝＝＝求A露出水面前，滑轮组的机械效率；
（3）人对水平地面的压力等于人的重力减去绳子自由端的拉力，根据p＝求人对地面的压强。
【解答】解：（1）因为A浸没在水中，所以A排开水的体积：
V排＝V＝0.04m3，
则A所受的浮力：
F浮＝ρ水gV排＝1×103kg/m3×10N/kg×0.04m3＝400N；
（2）由ρ＝可知，A的质量：
m＝ρV＝1.5×103kg/m3×0.04m3＝60kg；
A的重力：
G＝mg＝60kg×10N/kg＝600N，
由力的平衡条件可知，A浸没在水中时受到的拉力：
F拉＝G﹣F浮＝600N﹣400N＝200N，
由图可知n＝2，因为不计绳重和摩擦及水的阻力，所以A露出水面前，绳子自由端的拉力：
F＝（F拉+G动）＝×（200N+50N）＝125N，
则滑轮组的机械效率：
η＝＝＝＝＝×100%＝80%；
（3）人对水平地面的压力：
F压＝G人﹣F＝625N﹣125N＝500N，
人对地面的压强：
p＝＝＝1×104Pa。
答：（1）A浸没在水中所受浮力为400N；
（2）A露出水面前，滑轮组的机械效率为80%；
（3）人对地面的压强为1×104Pa。
【点评】本题考查了浮力公式、密度公式、压强公式的应用以及使用滑轮组时绳子的拉力和机械效率的计算，关键是从图中得出滑轮组绳子的有效股数。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2022/7/2 15:16:03；用户：wlzkzbdhj；邮箱：wlzkzbdhj@163.com；学号：7932001
2022年四川省广安市中考物理试卷
一、单项选择题（每题1.5分，共18分）
1．（1.5分）物理学是一门以观察、实验为基础的科学，下列估测最符合实际的是（ ）
A．一个黑板擦的质量约为1000g
B．托起两个鸡蛋所用的力约为1N
C．教室门的高度约为4m
D．人正常步行的速度约为11m/s
2．（1.5分）关于声现象的描述，下列说法错误的是（ ）
A．蝙蝠靠超声波发现昆虫
B．摩托车安装消声器，可以在声源处减弱噪声
C．吹笛时，按压不同气孔是改变声音的响度
D．逐渐抽出罩内空气，将听到闹钟铃声逐渐减弱，这表明真空不能传声
3．（1.5分）下列现象与对应的物理知识相符合的是（ ）
A．飞机获得升力起飞——流体压强与流速的关系
B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是升华现象
C．返回舱从太空返回地面——机械能守恒
D．玻璃棒与丝绸摩擦，玻璃棒带正电——创造了电荷
4．（1.5分）物理学是认识世界、改变世界、服务人类的应用型科学，如图与磁悬浮列车的磁悬浮原理相同的是（ ）
A．
B．
C．
D．
5．（1.5分）关于人们用手机扫场所码，下列说法正确的是（ ）
A．手机镜头成像原理是光的反射
B．场所码通过镜头成倒立缩小的虚像
C．手机是利用发射与接收电磁波与外界传递信息
D．手机镜头相当于凸透镜，可以用于矫正近视眼
6．（1.5分）下列现象表述正确的是（ ）
A．破窗锤的敲击端做成锥形是为了增大压力
B．脚向后蹬地，使人前行，说明力的作用是相互的
C．小车在推力作用下，沿水平地面运动，说明物体运动要靠力来维持
D．弹簧的伸长量与受到的拉力成正比
7．（1.5分）“一叶障目，不见泰山。”如图中与此光现象原理相同的是（ ）
A．影子的形成
B．演员对着镜子画脸谱
C．渔夫叉鱼时要瞄准鱼的下方才能叉到鱼
D．光的色散
8．（1.5分）“安全用电，人人有责”是人们生活中必备的安全意识。下列做法符合安全用电要求的是（ ）
A．在高压线下钓鱼
B．使用试电笔检验插座的火线
C．照明电路的安装方式
D．同时使用多个大功率用电器
9．（1.5分）如图是四冲程汽油机某个冲程的剖面图，下列说法错误的是（ ）
A．汽油是不可再生能源
B．汽油机工作时，会闻到汽油味，属于扩散现象
C．该冲程是压缩冲程，将机械能转化为内能
D．该冲程是做功冲程，燃气推动活塞做功，其内能减小，温度降低
10．（1.5分）如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．可能是灯泡L1短路
B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2：1
D．排除故障后闭合开关S，电路总功率为0.2W
11．（1.5分）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A． B．
C． D．
12．（1.5分）水平桌面上有两个完全相同的容器甲、乙，分别装有深度相同的水，将两个体积相同、材料不同的小球A、B，分别放在甲、乙两容器中（水均未溢出），小球静止在如图所示的位置时，两个小球所受浮力分别为FA、FB，下列判断正确的是（ ）
①FA＜FB
②两小球的密度ρA＞ρB
③甲容器底部受到水的压强大于乙容器底部受到水的压强
④甲容器底部对桌面的压强小于乙容器底部对桌面的压强
A．①④ B．①③ C．②④ D．②③
二、填空题（每空1分，共14分）
13．（2分）小杰把天平放在水平实验台上并将游码归零，发现托盘天平的指针如图甲所示，此时他应该将天平平衡螺母向 （选填“左”或“右”）调节，使天平平衡。在测量过程中，当天平平衡时，所用砝码与游码的位置如图乙所示，该物体的质量是 g。
14．（2分）2022年2月，第24届冬季奥林匹克运动会在北京、张家口举行。如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶由于 继续向前运动，此时水平冰面对冰壶的支持力 （选填“做功”或“不做功”）。
15．（2分）2021年10月16日，我国神舟十三号载人飞船在酒泉卫星发射中心点火发射，成功将航天员翟志刚、王亚平、叶光富送人天和核心舱，中国空间站有人长期驻留的时代到来。发射时火箭周围产生大量“白气”，这是 现象（填一种物态变化名称）；飞船加速升空时（忽略飞船质量的变化），机械能 （选填“增大”“减小”或“不变”）。
16．（2分）某校去华蓥山进行红色研学旅行，在乘车途中，小兰同学看到路旁的树木向后退，她是以 （选填“地面”或“车”）为参照物。当车辆行驶至某一路口时，看到如图所示的标志牌，则车辆到达华蓥山游客中心至少还需要 min。
17．（2分）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接2时，电压表示数为 V；当开关S接1时，通过R1的电流10s内所做的功为 J。
18．（2分）某款擦窗机器人如图所示，它的“腹部”有吸盘，当真空泵将吸盘内的空气向外抽出时，由于 的作用，它能牢牢地吸附在竖直玻璃上；若擦窗机器人的总质量为1.1kg，当它吸附在竖直玻璃上处于静止时，受到的摩擦力为 N。（g＝10N/kg）
19．（2分）灯泡L1、L2分别标有“12V 9.6W”和“12V 6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为 W。若将L1、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则P1：P2＝ 。
三、作图题（每题1分，共3分）
20．（1分）根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
21．（1分）在图中画出小球在水中下沉时受到的浮力示意图。
22．（1分）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
四、实验探究题（每空1分，共12分）
23．（4分）为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量、初温都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验中，可以通过比较 （选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少；
（2）加热到4min时，液体B的温度如图乙所示，此时温度计示数是 ℃；
（3）冬天，如果你想自制暖手袋，应选液体 （选填“A”或“B”）作为供暖物质，其效果更佳；
（4）上述实验中，主要用到的科学探究方法有转换法和 法。
24．（4分）在探究“影响液体内部压强大小的因素”实验中。
（1）用手指轻压金属盒橡皮膜，观察U形管液面高度差是否有明显变化，这是为了检查压强计的 ；
（2）通过比较A、B、C三图可知，在液体内部的同一深度，向各个方向的压强 ；
（3）通过比较D、E两图可知，在液体内部的同一深度，液体的 越大，压强越大；
（4）通过比较B图与 图可知三峡大坝设计成上窄下宽的原因。
25．（4分）当做“探究电流与电压、电阻关系”实验时，需准备以下器材：两节新的干电池、电流表、电压表、滑动变阻器、定值电阻（5Ω、10Ω、15Ω、20Ω）、开关、导线若干。
（1）根据电路图甲连接实物图乙，在闭合开关S之前，应将滑动变阻器的滑片移到 （选填“最左端”或“最右端”）；
（2）如图乙所示的实物图，导线连接有误，请你找出这根连错的导线，在这根导线上打“×”，并用笔重新画一根正确连接的导线；
（3）问题解决后，接入10Ω的电阻进行实验，得到下表数据，进行分析后得出的实验结论是： ；
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
（4）接下来分别接入其他电阻，再次对“电流与电阻关系”的实验进行探究，并作出了如图丙所示图像。请你通过图像中所给信息，计算出实验过程中滑动变阻器R两端的电压UR＝ V。
五、计算题（26、27题各4分，28题5分，共13分）
26．（4分）小娟准备测量家中燃气灶正常工作时的效率，于是关闭了其它燃气设备。在标准大气压下，将质量是4kg，初温是25℃的水加热到沸腾，她观察到燃气表的示数，使用前是210.65m3，使用后是210.77m3。[水的比热容c＝4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]。求：
（1）水吸收的热量。
（2）燃气灶正常工作时的效率。
27．（4分）如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40Ω，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
28．（5分）某校科技小组，设计了如图所示的一套从水中打捞物体的简单滑轮组装置，动滑轮的重力为50N，物体A的密度为1.5×103kg/m3，体积为0.04m3；通过滑轮组把A从水中匀速提升（A始终未露出水面），不计绳重、摩擦及水的阻力，ρ水＝1×103kg/m3，g＝10N/kg。求：
（1）A浸没在水中所受浮力；
（2）A露出水面前，滑轮组的机械效率；
（3）若人的重力为625N，与水平地面的接触面积为500cm2，人对地面的压强。
2022年四川省广安市中考物理试卷
参考答案与试题解析
一、单项选择题（每题1.5分，共18分）
1．（1.5分）物理学是一门以观察、实验为基础的科学，下列估测最符合实际的是（ ）
A．一个黑板擦的质量约为1000g
B．托起两个鸡蛋所用的力约为1N
C．教室门的高度约为4m
D．人正常步行的速度约为11m/s
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一个黑板擦的质量约为100g，故A不符合实际；
B、一个鸡蛋的质量约为50g，2个鸡蛋的质量为100g，重力约为1N，所以托起两个鸡蛋所用的力约为1N，故B最符合实际；
C、教室门的高度约为2m，故C不符合实际；
D、人正常步行的速度在4km/h＝4×m/s≈1.1m/s左右，故D不符合实际。
故选：B。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2．（1.5分）关于声现象的描述，下列说法错误的是（ ）
A．蝙蝠靠超声波发现昆虫
B．摩托车安装消声器，可以在声源处减弱噪声
C．吹笛时，按压不同气孔是改变声音的响度
D．逐渐抽出罩内空气，将听到闹钟铃声逐渐减弱，这表明真空不能传声
【分析】（1）声音能传递信息，也能传递能量；
（2）减弱噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱；
（3）响度指声音的大小，音调指声音的高低，音色是指声音的品质与特色；
（4）声音的传播需要介质，它不能在真空中传播。
【解答】解：A、声音可以信息，蝙蝠靠超声波发现昆虫，故A正确；
B、摩托车安装消声器，可以在声源处减弱噪声，故B正确；
C、吹笛子时通过按住不同的气孔，改变了笛子内空气柱的长度，改变了空气柱振动的快慢，所以是为了改变声音的音调，故C错误；
D、将发声体放在真空罩中，逐渐抽出罩内空气，将听到闹钟铃声逐渐减弱，据此可以推理得出：真空不能传声，故D正确。
故选：C。
【点评】本题考查了与声现象有关的多个知识点，熟知相关知识并能与生活中的现象相结合，是正确解答的关键。
3．（1.5分）下列现象与对应的物理知识相符合的是（ ）
A．飞机获得升力起飞——流体压强与流速的关系
B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是升华现象
C．返回舱从太空返回地面——机械能守恒
D．玻璃棒与丝绸摩擦，玻璃棒带正电——创造了电荷
【分析】（1）流体压强与流速的关系：流体在流速大的地方压强小，在流速小的地方压强大；
（2）物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；
（3）与大气层发生剧烈摩擦，克服摩擦做功，机械能转化为内能；
（4）摩擦起电的实质是电荷（电子）的转移。
【解答】解：A、飞机飞行时获得升力，是因为飞机的机翼的特殊形状，使下方空气流速小，压强大，获得升力，故A正确；
B、霜是空气中的水蒸气遇冷凝华为固态的冰晶，附着在建筑物或植被表面，凝华放热，故B错误；
C、返回舱从太空返回地面的过程中会与大气层发生剧烈摩擦，机械能转化为内能，机械能减小，故C错误；
D、玻璃棒与丝绸摩擦过程中，玻璃棒失去电子带正电，不是创造了电荷，故D错误；
故选：A。
【点评】此题考查了多个知识，所列举的事例使我们日常生活中常见的，因此同学们在学习时，要多注意身边物理现象，用所学知识解释这些现象。
4．（1.5分）物理学是认识世界、改变世界、服务人类的应用型科学，如图与磁悬浮列车的磁悬浮原理相同的是（ ）
A．
B．
C．
D．
【分析】磁极间的相互作用规律：同名磁极相互排斥、异名磁极相互吸引。
【解答】解：磁悬浮列车是利用同名磁极相互排斥、异名磁极相互吸引的原理工作的；
A是电磁感应现象，B是通电导体在磁场中受力运动，C是地磁场，D是探究磁极间相互作用规律的实验，故D正确。
故选：D。
【点评】本题考查了磁极间的相互作用规律，属于基础题。
5．（1.5分）关于人们用手机扫场所码，下列说法正确的是（ ）
A．手机镜头成像原理是光的反射
B．场所码通过镜头成倒立缩小的虚像
C．手机是利用发射与接收电磁波与外界传递信息
D．手机镜头相当于凸透镜，可以用于矫正近视眼
【分析】（1）凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；凸透镜可以矫正远视眼；
（2）移动电话就是靠发射和接收电磁波来传递信息的。
【解答】解：
ABD、手机镜头相当于凸透镜，凸透镜对光线具有会聚作用，手机镜头成像原理是光的折射；场所码在凸透镜的二倍焦距之外，通过镜头成倒立、缩小的实像，故ABD错误；
C、电磁波可以传递信息，手机是利用发射与接收电磁波与外界传递信息，故C正确。
故选：C。
【点评】本题考查了凸透镜成像规律的应用、远视眼的矫正、信息的传递，属于基础题。
6．（1.5分）下列现象表述正确的是（ ）
A．破窗锤的敲击端做成锥形是为了增大压力
B．脚向后蹬地，使人前行，说明力的作用是相互的
C．小车在推力作用下，沿水平地面运动，说明物体运动要靠力来维持
D．弹簧的伸长量与受到的拉力成正比
【分析】（1）增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力。
（2）物体间力的作用是相互的。
（3）力不是维持物体运动的原因，力是改变物体运动状态的原因。
（4）在弹性限度内，弹簧的伸长量与所受拉力成正比。
【解答】解：A、破窗锤的敲击端做成锥形，是通过减小受力面积来增大压强，故A错误。
B、脚向后蹬地时，因为力的作用是相互的，同时地面会给人一个向前的作用力，使人前行，故B正确。
C、小车必须持续受推力才能不停地向前运动，是因为小车在运动时受到摩擦力的作用；若小车不受摩擦力，则
不推动小车，原来运动的小车也能继续向前运动，所以力不是维持物体运动的原因，故C错误。
D、弹簧的伸长量与受到的拉力成正比是有条件的，必须在弹性限度内，故D错误。
故选：B。
【点评】本题综合考查增大和减小压强的方法、力的相互作用、力与运动的关系及弹力，属于基础知识。
7．（1.5分）“一叶障目，不见泰山。”如图中与此光现象原理相同的是（ ）
A．影子的形成
B．演员对着镜子画脸谱
C．渔夫叉鱼时要瞄准鱼的下方才能叉到鱼
D．光的色散
【分析】光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的。
【解答】解：“一叶障目，不见泰山”是光的直线传播形成的。
A、影子是由光沿直线传播形成的，故A符合题意。
B、演员对着镜子画脸谱，是平面镜成像，是由光的反射形成的，故B不符合题意。
C、光从水中斜射入空气时发生折射，所以渔夫看到的是鱼折射形成的虚像，叉鱼时要瞄准鱼的下方才能叉到鱼，故C不符合题意。
D、光的色散是指白光经三棱镜折射后分解成七色光，是光的折射现象，故D不符合题意。
故选：A。
【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念。
8．（1.5分）“安全用电，人人有责”是人们生活中必备的安全意识。下列做法符合安全用电要求的是（ ）
A．在高压线下钓鱼
B．使用试电笔检验插座的火线
C．照明电路的安装方式
D．同时使用多个大功率用电器
【分析】（1）安全用电的原则是：不接触低压带电体、不靠近高压带电体；
（2）使用测电笔时，手一定要接触笔尾的金属体；
（3）连接家庭电路时，控制用电器的开关需接在火线上；
（4）多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大。
【解答】解：A、因为高压线上是高压，所以在下面钓鱼时可能会发生高压电弧触电或跨步电压触电，故A做法错误；
B、使用试电笔辨别零线、火线时，手需接触笔尾金属体，故B做法正确；
C、连接家庭电路时，控制用电器的开关需接在火线上，故C做法错误；
D、多个大功率用电器同时使用一个插座，会使干路中的电流过大，故D做法错误。
故选：B。
【点评】要掌握安全用电常识，本题既考查了物理知识，在生活中又具有现实意义。
9．（1.5分）如图是四冲程汽油机某个冲程的剖面图，下列说法错误的是（ ）
A．汽油是不可再生能源
B．汽油机工作时，会闻到汽油味，属于扩散现象
C．该冲程是压缩冲程，将机械能转化为内能
D．该冲程是做功冲程，燃气推动活塞做功，其内能减小，温度降低
【分析】（1）汽油是不可再生能源；
（2）汽油机工作时，会闻到汽油味，属于扩散现象；
（3）四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，由进气门、排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程；其中压缩冲程中将机械能转化为内能，做功冲程中将内能转化为机械能。
【解答】解：A、汽油是不可再生能源，故A正确；
B、汽油机工作时，会闻到汽油味，属于扩散现象，故B正确；
CD、图中四冲程汽油机两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，将机械能转化为内能，故C错误，D正确。
故选：D。
【点评】本题考查了学生对内燃机四个冲程的了解，掌握每个冲程的特点、能量转化情况是解题的关键。
10．（1.5分）如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V 0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）
A．可能是灯泡L1短路
B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2：1
D．排除故障后闭合开关S，电路总功率为0.2W
【分析】（1）开关闭合时，发现只有一只灯泡发光，说明电路有短路，电压表有示数为3V，电压表的正负接线柱与电源正负极之间连接是连通的，并且没有电灯分压；据此判断；
（2）根据P＝算出两灯泡的电阻；
由电路图可知，当开关S闭合时，两灯泡串联，电压表测L1两端的电压，根据U＝IR算出灯泡L1、L2两端的电压之比；
（3）根据串联电路的电阻特点和欧姆定律算出电路中的电流，根据P＝UI算出电路总功率。
【解答】解：AB、由电路图知两灯串联，电压表测量L1两端电压，只有一个灯泡发光，说明电路没有断路，可能是其中的一个灯泡短路了，由于电压表有示数且等于电源电压，说明灯泡L1没有短路，则故障为灯泡L2短路，故AB错误；
C、根据P＝得两灯泡的电阻分别为：
R1＝＝＝12Ω，
R2＝＝＝6Ω；
闭合开关S，根据串联电路电流的规律和U＝IR知灯泡L1、L2两端的电压之比：
＝＝＝＝，故C正确；
D、排除故障后闭合开关S，根据串联电路电阻的规律和欧姆定律得电路中的电流为：
I＝＝＝A，
电路总功率为：
P＝UI＝3V×A＝0.5W，故D错误。
故选：C。
【点评】本题考查了故障分析、欧姆定律、电功率公式的应用以及串联电路的电压、电流的特点，属于基础知识，要掌握。
11．（1.5分）某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A． B．
C． D．
【分析】可变电阻R的阻值随管内液体质量的减少而减小，电流需要达到一定大小时电铃才能发声，当输液管内液体质量减少，电表的示数也变小，由此分析解答。
【解答】解：（1）当输液管内液体质量减少，R的阻值减小，能使通过电铃的电流增大，所以R与电铃应串联在电路，而A、C图中电铃与R并联，故A、C不符合题意；
（2）R与电铃串联，R的阻值变小，电路总电阻变小，电源电压一定，由知电路中电流变大，由U＝IR知，此时电铃两端电压变大，由串联电路的电压特点知，R两端电压变小，故B错误，D正确。
故选：D。
【点评】本题是电路的设计，考查了电路串联电路特点、欧姆定律的应用，利用好可变电阻R的阻值随管内液体的减少而减小是关键。
12．（1.5分）水平桌面上有两个完全相同的容器甲、乙，分别装有深度相同的水，将两个体积相同、材料不同的小球A、B，分别放在甲、乙两容器中（水均未溢出），小球静止在如图所示的位置时，两个小球所受浮力分别为FA、FB，下列判断正确的是（ ）
①FA＜FB
②两小球的密度ρA＞ρB
③甲容器底部受到水的压强大于乙容器底部受到水的压强
④甲容器底部对桌面的压强小于乙容器底部对桌面的压强
A．①④ B．①③ C．②④ D．②③
【分析】①小球的体积相同，排开水的体积不同，液体的密度相同，根据阿基米德原理比较浮力大小。
②根据浮沉条件，漂浮时：物体的密度小于液体密度；悬浮时：物体密度等于液体密度；沉底时：物体密度大于液体密度。据此分析。
③根据公式p＝ρgh分析容器底部所受压强的大小。
④两容器完全相同，底面积相同，桌面受到的压力等于容器、水、小球的总重力，根据公式分析。
【解答】解：完全相同的容器甲、乙，分别装有深度相同的水，将两个体积相同材料不同的小球A、B，分别放在甲、乙两容器中（水均未溢出）。
①甲容器中小球排开水的体积小于乙容器中小球排开水的体积，根据阿基米德原理，F浮＝ρ水V排g，则乙容器中小球受到的浮力较大，即FA＜FB。故①正确。
②根据浮沉条件，漂浮时物体的密度小于液体密度，即ρA＜ρ水；悬浮时：物体密度等于液体密度，即ρB＝ρ水，所以两小球的密度ρA＜ρB。故②错误。
③开始甲、乙两容器中水的深度相同，乙容器中小球排开水的 体积大，所以分别放入小球后，水的深度关系是hA＜hB，根据公式p＝ρ水gh，则pA＜pB，即甲容器底部受到水的压强小于乙容器底部受到水的压强，故③错误。
④两小球的密度ρA＜ρB，它们的体积相同，根据公式m＝ρV，则mA＜mB，又因为两容器及水的质量相同，容器底部对桌面的压力大小等于容器、水、小球的总重力，可得FA＜FB，受力面积相同，根据公式，可知pA'＜pB'。故④正确。
故选：A。
【点评】本题考查压强和浮力的综合，有一定难度。要熟练掌握阿基米德原理及浮沉条件以及压强的计算公式。
二、填空题（每空1分，共14分）
13．（2分）小杰把天平放在水平实验台上并将游码归零，发现托盘天平的指针如图甲所示，此时他应该将天平平衡螺母向 左 （选填“左”或“右”）调节，使天平平衡。在测量过程中，当天平平衡时，所用砝码与游码的位置如图乙所示，该物体的质量是 61.2 g。
【分析】（1）天平的正确使用方法，在调节天平平衡时要将平衡螺母向指针偏转的相反方向调节；
（2）在读数时，天平上所有砝码的质量加上游码所对的数值即待测物体的质量。
【解答】解：（1）调节天平在水平面上平衡时要将平衡螺母向指针偏转的相反方向调节，指针偏向分度盘的右侧，所以应向左调节平衡螺母；
（2）如图乙所示，游码标尺的分度值是0.2g，游码对应的刻度为1.2g，物体的质量：m＝50g+10+1.2g＝61.2g。
故答案为：左；61.2。
【点评】物理测量中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少。刻度尺需要估读，其他的测量工具不需要估读，读出最接近的数值。
14．（2分）2022年2月，第24届冬季奥林匹克运动会在北京、张家口举行。如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶由于 惯性 继续向前运动，此时水平冰面对冰壶的支持力 不做功 （选填“做功”或“不做功”）。
【分析】惯性是物体具有的能保持原来运动状态不变的性质；做功的两个必要因素：有力作用在物体上，在力的方向上移动了距离。
【解答】解：冰壶离开手后，由于惯性会继续保持原来的运动状态，继续向前运动；
冰壶在水平冰面上滑行过程中，冰壶在水平冰面的支持力方向上没有移动距离，所以水平冰面对冰壶的支持力不做功。
故答案为：惯性；不做功。
【点评】本题考查惯性、力是否做功的判断，具有一定的综合性，但难度不大，掌握基础知识即可顺利解答。
15．（2分）2021年10月16日，我国神舟十三号载人飞船在酒泉卫星发射中心点火发射，成功将航天员翟志刚、王亚平、叶光富送人天和核心舱，中国空间站有人长期驻留的时代到来。发射时火箭周围产生大量“白气”，这是 液化 现象（填一种物态变化名称）；飞船加速升空时（忽略飞船质量的变化），机械能 增大 （选填“增大”“减小”或“不变”）。
【分析】物质从气态变成液态称为液化；
动能与物体的质量、速度有关，物体的质量越大、速度越大，动能越大；重力势能大小与物体的质量、高度有关，物体的质量越大、被举得越高，物体的重力势能越大；物体的动能、势能统称为机械能。
【解答】解：“白气”是水蒸气遇冷液化形成的；
在火箭携带飞船加速升空的过程中，飞船的质量不变、速度增大，动能增大；质量不变、高度增大，重力势能增大；而机械能＝势能+动能，动能增大、重力势能增大，所以机械能增大。
故答案为：液化；增大。
【点评】本题考查了动能、重力势能、机械能的大小变化分析以及液化现象，属于基础题目。
16．（2分）某校去华蓥山进行红色研学旅行，在乘车途中，小兰同学看到路旁的树木向后退，她是以 车 （选填“地面”或“车”）为参照物。当车辆行驶至某一路口时，看到如图所示的标志牌，则车辆到达华蓥山游客中心至少还需要 45 min。
【分析】（1）判断物体的运动和静止，首先确定一个参照物，如果被研究的物体和参照物之间没有发生位置的改变，被研究的物体是静止的，否则是运动的。
（2）从标志牌可得到去华蓥山的距离和最大车速，利用t＝求从标志牌处到华蓥山最快需要的时间。
【解答】解：（1）坐在行驶汽车上，看到路旁的树木向后退，树是运动的，这是选择汽车为参照物；
（2）如图表示：此处距华蓥山8km，汽车最大速度不能超过60km/h。
由v＝知，
此标志牌到华蓥山最快需要时间：
t＝＝＝0.75h＝45min。
故答案为：车；45。
【点评】（1）物体的运动和静止是相对的，物体静止一定选择和物体之间没有发生位置变化的物体做参照物，物体运动一定选择和物体之间发生位置变化的物体做参照物。
（2）正确识别交通标志牌的含义是求解第二问的关键。
17．（2分）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接2时，电压表示数为 2 V；当开关S接1时，通过R1的电流10s内所做的功为 36 J。
【分析】①从图可知，当开关S接到点2时，电阻R1和R2串联，电流表测量的是整个电路中的电流，电压表测量的是电阻R1两端的电压，知道电阻R1和R2的阻值，利用串联电路电阻的特点可以计算出电路中的总电阻，又知道电源电压，可利用公式I＝ 计算出电路中的电流，再利用公式U＝IR计算出电阻R1两端的电压，即电压表的示数。
②当开关S转换到点1时，电路中只有电阻R1，知道电源电压、电阻R1的阻值和工作时间，可利用公式W＝UIt＝U××t＝t计算出电流所做的功。
【解答】解：①从图可知，当开关S接到点2时，电阻R1和R2串联，电压表测量R1两端的电压，
R1＝10Ω，R2＝20Ω，电路中的总电阻为：R＝R1+R2＝10Ω+20Ω＝30Ω，
而电源电压为U＝6V，因此电路中的电流为；I＝＝＝0.2A，
则电阻R1两端的电压为：U1＝IR1＝0.2A×10Ω＝2V，故电压表的示数为2V；
②当开关S转换到点1时，电路中只有电阻R1，由于t＝10s，
所以电流所做的功为：W＝UIt＝＝＝36J。
故答案为：2；36。
【点评】本题考查了学生对串、并联电路的辨别，以及对串联电路电阻、电流特点的理解，并可以利用欧姆定律的公式和电功的公式解决实际问题的能力。
18．（2分）某款擦窗机器人如图所示，它的“腹部”有吸盘，当真空泵将吸盘内的空气向外抽出时，由于 大气压 的作用，它能牢牢地吸附在竖直玻璃上；若擦窗机器人的总质量为1.1kg，当它吸附在竖直玻璃上处于静止时，受到的摩擦力为 11 N。（g＝10N/kg）
【分析】（1）吸盘能吸在玻璃上是由于大气压强的作用；
（2）物体静止时处于平衡状态，受到的力为平衡力。
【解答】解：
（1）真空泵将吸盘内的空气向外抽出时，所以吸盘内的气压小于外界大气压，从而使吸盘吸附在玻璃上，因此是大气压的作用；
（2）擦窗机器人在竖直玻璃板上静止时，处于平衡状态，竖直方向受到的重力和摩擦力是一对平衡力，平衡力大小相等，即f＝G＝mg＝1.1kg×10N/kg＝11N。
故答案为：大气压；11。
【点评】本题考查了大气压的存在、二力平衡的应用，难度适中。
19．（2分）灯泡L1、L2分别标有“12V 9.6W”和“12V 6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为 15.6 W。若将L1、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则P1：P2＝ 7：3 。
【分析】（1）由图甲找出当L1、L2并联在12V的电路中对应的电流，求出干路总电流，根据P＝UI求出电路中总功率；
（2）当开关S接1，灯泡L1与滑动变阻器串联。当开关S接2，灯泡L2与滑动变阻器串联。根据串联分压，电路电流处处相等
，由P＝UI可知，电流相等时，电功率之比等于电压之比，分别求出L1、L2两端电压，再根据图甲找出对应的电流值，由P＝UI，分别求出P1、P2。
【解答】（1）将L1、L2并联在12V的电路中，由图甲可知，当U＝12V时，I1＝0.8A，I2＝0.5A，根据并联分流可知干路电流I＝I1+I2＝0.8A+0.5A＝1.3A，
根据P＝UI，电路中总功率P＝UI＝12V×1.3A＝15.6W；
（2）当开关S接1，灯泡R1与滑动变阻器串联。根据串联分压，电路电流处处相等，由P＝UI可知，电流相等时，电功率之比等于电压之比，
则UR＝2U1，因为则UR+U1＝24V，则U1＝8V，由图甲可知此时电流I3＝0.7A，则P1＝U1I3＝8V×0.7A＝5.6W；
当开关S接2，灯泡R2与滑动变阻器串联，同理可得则UR′＝3U2，因为则UR′+U2＝24V，则U2＝6V，由图甲可知此时电流I4＝0.4A，则P2＝U2I4＝6V×0.4A＝2.4W，因此P1：P2＝5.6W：2.4W＝7：3。
故答案为：15.6；7：3。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键。
三、作图题（每题1分，共3分）
20．（1分）根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
【分析】凸透镜对光线有会聚作用，根据图示折射光线与入射光线的关系画入适当的透镜。
【解答】解：由给出的光线可知，虚线框内的透镜对光线有会聚作用，为凸透镜，如图所示。
【点评】本题考查了透镜对光线的作用，属于基础题目。
21．（1分）在图中画出小球在水中下沉时受到的浮力示意图。
【分析】小球的重心在小球的几何中心，再根据浮力的方向总是竖直向上，过重心表示出浮力的大小和方向。
【解答】解：过小球的重心作竖直向上的有向线段，用符号F浮表示，如图所示：
【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
22．（1分）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
【分析】电流表是串联使用的，电压表是并联使用的。由于两个电灯都要发光，据此填入电表；
【解答】解：题目要求，开关S闭合时，电路连接正确。
若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：
。
【点评】本题考查了电流表和电压表在电路中的作用，属于中档题。
四、实验探究题（每空1分，共12分）
23．（4分）为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量、初温都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验中，可以通过比较 加热时间 （选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少；
（2）加热到4min时，液体B的温度如图乙所示，此时温度计示数是 42 ℃；
（3）冬天，如果你想自制暖手袋，应选液体 A （选填“A”或“B”）作为供暖物质，其效果更佳；
（4）上述实验中，主要用到的科学探究方法有转换法和 控制变量 法。
【分析】（1）相同加热器加热相同时间，加热器放出的热量相等，甲乙吸收的热量相等；
（2）温度计读数要注意分度值，并注意液面在0℃上方还是下方；
（3）由丙图可知吸收相同的热量，A的温度变化慢，说明A的比热容大；
（4）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强，这种方法叫做控制变量法。
【解答】解：（1）实验中选用相同电加热器，相同的时间内放出的热量相同，液体吸收的热量相同；
（2）温度计分度值为0.1℃，读数为42℃；
（3）由丙图可知吸收相同的热量，A的温度变化慢，说明A的比热容大；冬天要选比热容大的液体作为供暖物质，故选A；
（4）上述实验中，主要用到的科学探究方法有转换法和控制变量法。
故答案为：（1）加热时间；（2）42；（3）A；（4）控制变量。
【点评】本题考查了控制变量法来探究比热容的相关实验，难度一般。
24．（4分）在探究“影响液体内部压强大小的因素”实验中。
（1）用手指轻压金属盒橡皮膜，观察U形管液面高度差是否有明显变化，这是为了检查压强计的 气密性 ；
（2）通过比较A、B、C三图可知，在液体内部的同一深度，向各个方向的压强 相等 ；
（3）通过比较D、E两图可知，在液体内部的同一深度，液体的 密度 越大，压强越大；
（4）通过比较B图与 D 图可知三峡大坝设计成上窄下宽的原因。
【分析】（1）压强计测量液体压强时，就是通过橡皮膜来感知压强的，通过橡胶管中气体压强的变化来改变U形管中液面高度差的，若液体压强计漏气，U形管中的液面就不会变化；
（2）（3）（4）在同一深度处，各个方向的压强相等；在不同液体的同一深度处，密度大的液体产生的压强大；在同种液体内部，深度越大，该处压强越大。
【解答】解：（1）用手指轻压金属盒橡皮膜，观察U形管液面高度差是否有明显变化，这是为了检查压强计的气密性；
（2）通过比较A、B、C三图可知，保持金属盒在此深度不变，转动金属盒的方向，U形管两侧水面的高度差不变，说明液体内部的压强相同，故可以得出液体内部同一深度向各个方向的压强相等；
（3）通过比较D、E两图可知，液体内部同一深度处，液体密度不同，U形管两侧水面的高度差不同，密度越大，压强越大；
（4）通过比较D、E两图可知，液体密度相同，深度大越，液体压强越大。三峡大坝下方受到的压强比上方大，所以下方大坝要建的宽一点。
故答案为：（1）气密性；（2）相等；（3）密度；（4）D。
【点评】本题考查了液体压强的特点，难度中等。
25．（4分）当做“探究电流与电压、电阻关系”实验时，需准备以下器材：两节新的干电池、电流表、电压表、滑动变阻器、定值电阻（5Ω、10Ω、15Ω、20Ω）、开关、导线若干。
（1）根据电路图甲连接实物图乙，在闭合开关S之前，应将滑动变阻器的滑片移到 最左端 （选填“最左端”或“最右端”）；
（2）如图乙所示的实物图，导线连接有误，请你找出这根连错的导线，在这根导线上打“×”，并用笔重新画一根正确连接的导线；
（3）问题解决后，接入10Ω的电阻进行实验，得到下表数据，进行分析后得出的实验结论是： 电阻一定时，电流与电压成正比 ；
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
（4）接下来分别接入其他电阻，再次对“电流与电阻关系”的实验进行探究，并作出了如图丙所示图像。请你通过图像中所给信息，计算出实验过程中滑动变阻器R两端的电压UR＝ 1 V。
【分析】（1）闭合开关前，滑动变阻器滑片移至最左端，使滑动变阻器接入阻值为最大阻值；
（2）图中有一根导线将电压表和滑动变阻器短路了，删除这根导线，并将电压表并联在定值电阻两端；
（3）电阻一定时，电流与电压成正比；
（4）探究电流与电阻关系，要控制电压不变，即R0两端的电压不变；由图丙可得R0两端的电压；
根据串联分压，根据UR＝U﹣U0可得滑动变阻器R两端的电压。
【解答】解：（1）闭合开关前，滑动变阻器滑片移至最左端，使滑动变阻器接入阻值为最大阻值；
（2）图中有一根导线将电压表和滑动变阻器短路了，删除这根导线，并将电压表并联在定值电阻两端，如图所示；
；
（3）分析表格数据，电压增大，电流随之增大，所以可得出结论：电阻一定时，电流与电压成正比；
（4）探究电流与电阻关系，要控制电压不变，即R0两端的电压不变；由图丙可得，当电流为0.1A时，电阻为20Ω，所以R0两端的电压U0＝0.1A×20Ω＝2V；
根据串联分压，滑动变阻器R两端的电压UR＝U﹣U0＝3V﹣2V＝1V。
故答案为：（1）最左端；（2）如图所示；（3）电阻一定时，电流与电压成正比；（4）1。
【点评】本题考查了探究电流与电压、电阻关系，难度较大。
五、计算题（26、27题各4分，28题5分，共13分）
26．（4分）小娟准备测量家中燃气灶正常工作时的效率，于是关闭了其它燃气设备。在标准大气压下，将质量是4kg，初温是25℃的水加热到沸腾，她观察到燃气表的示数，使用前是210.65m3，使用后是210.77m3。[水的比热容c＝4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]。求：
（1）水吸收的热量。
（2）燃气灶正常工作时的效率。
【分析】（1）一标准大气压下水的沸点为100℃，根据Q吸＝cm（t﹣t0）求水吸收的热量；
（2）根据Q放＝Vq求出天然气完全燃烧放出的热量，根据η＝×100%求出燃气灶正常工作时的效率。
【解答】解：（1）一标准大气压下水的沸点为100℃，
水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×4kg×（100℃﹣25℃）＝1.26×106J；
（2）由题意可知，消耗的天然气的体积：V＝210.77m3﹣210.65m3＝0.12m3，
天然气完全燃烧放出的热量：Q放＝Vq＝0.12m3×4.0×107J/m3＝4.8×106J，
则出燃气灶正常工作时的效率：η＝×100%＝×100%＝26.25%。
答：（1）水吸收的热量为1.26×106J；
（2）燃气灶正常工作时的效率为26.25%。
【点评】本题考查热量公式、热值公式和热效率的计算，是一道基础题。
27．（4分）如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40Ω，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
【分析】（1）根据P＝UI＝求灯泡正常发光时的电阻；
（2）由电路图可知，滑动变阻器R与小灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据串联电路的电阻特点和欧姆定律求出电源电压；
（3）根据串联电路的电压特点和欧姆定律求出电路中的电流，根据Q＝W＝UIt求出滑动变阻器电阻丝1min内产生的热量。
【解答】解：（1）由P＝UI＝可知，灯泡正常发光时的电阻：
RL＝＝＝10Ω；
（2）由电路图可知，滑动变阻器R与小灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，
将滑片移到最右端时，滑动变阻器接入电路的电阻R＝40Ω，
由串联电路的电阻特点可知，此时电路中的总电阻：R总＝R+RL＝40Ω+10Ω＝50Ω，
由欧姆定律可知，电源电压：
U＝IR总＝0.3A×50Ω＝15V；
（3）由串联电路的电压特点可知，小灯泡两端的电压：
UL'＝U﹣UR'＝15V﹣10V＝5V，
此时电路中的电流：
I'＝＝＝0.5A，
则滑动变阻器电阻丝1min内产生的热量：
Q＝W＝UR'I't＝10V×0.5A×60s＝300J。
答：（1）灯泡正常发光时的电阻为10Ω；
（2）电源电压为15V；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量为300J。
【点评】本题考查串联电路的特点、欧姆定律的应用、电功率公式的应用和电功的计算，难度不大。
28．（5分）某校科技小组，设计了如图所示的一套从水中打捞物体的简单滑轮组装置，动滑轮的重力为50N，物体A的密度为1.5×103kg/m3，体积为0.04m3；通过滑轮组把A从水中匀速提升（A始终未露出水面），不计绳重、摩擦及水的阻力，ρ水＝1×103kg/m3，g＝10N/kg。求：
（1）A浸没在水中所受浮力；
（2）A露出水面前，滑轮组的机械效率；
（3）若人的重力为625N，与水平地面的接触面积为500cm2，人对地面的压强。
【分析】（1）根据F浮＝ρ液gV排求出A浸没在水中所受浮力；
（2）根据密度公式求出A的质量，根据G＝mg求出A的重力，根据力的平衡条件求出A浸没在水中时受到的拉力，
由图可知n＝2，利用不计绳重和摩擦时F＝（F拉+G动）求出绳子自由端的拉力，利用η＝＝＝＝求A露出水面前，滑轮组的机械效率；
（3）人对水平地面的压力等于人的重力减去绳子自由端的拉力，根据p＝求人对地面的压强。
【解答】解：（1）因为A浸没在水中，所以A排开水的体积：
V排＝V＝0.04m3，
则A所受的浮力：
F浮＝ρ水gV排＝1×103kg/m3×10N/kg×0.04m3＝400N；
（2）由ρ＝可知，A的质量：
m＝ρV＝1.5×103kg/m3×0.04m3＝60kg；
A的重力：
G＝mg＝60kg×10N/kg＝600N，
由力的平衡条件可知，A浸没在水中时受到的拉力：
F拉＝G﹣F浮＝600N﹣400N＝200N，
由图可知n＝2，因为不计绳重和摩擦及水的阻力，所以A露出水面前，绳子自由端的拉力：
F＝（F拉+G动）＝×（200N+50N）＝125N，
则滑轮组的机械效率：
η＝＝＝＝＝×100%＝80%；
（3）人对水平地面的压力：
F压＝G人﹣F＝625N﹣125N＝500N，
人对地面的压强：
p＝＝＝1×104Pa。
答：（1）A浸没在水中所受浮力为400N；
（2）A露出水面前，滑轮组的机械效率为80%；
（3）人对地面的压强为1×104Pa。
【点评】本题考查了浮力公式、密度公式、压强公式的应用以及使用滑轮组时绳子的拉力和机械效率的计算，关键是从图中得出滑轮组绳子的有效股数。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2022/7/2 15:16:03；用户：wlzkzbdhj；邮箱：wlzkzbdhj@163.com；学号：7932001
相关试卷
2021年四川省广安市中考物理真题（图片版）： 这是一份2021年四川省广安市中考物理真题（图片版），共8页。
2023年广安市中考物理真题： 这是一份2023年广安市中考物理真题，共6页。
2023年广安市中考物理真题： 这是一份2023年广安市中考物理真题，共6页。
