高中物理粤教版 (2019)必修 第三册第五节 电势差及其与电场强度的关系优秀课件ppt

这是一份高中物理粤教版 (2019)必修 第三册第五节 电势差及其与电场强度的关系优秀课件ppt，共27页。PPT课件主要包含了电场力，电场强度，电势差，电势能，电场力做的功，表达式等内容，欢迎下载使用。
空中的闪电，就是由于云气中所带电荷和地面之间存在巨大的电势差所致
小鸟两腿之间距离小，电势差小，小鸟可以安然无恙的站在电线上

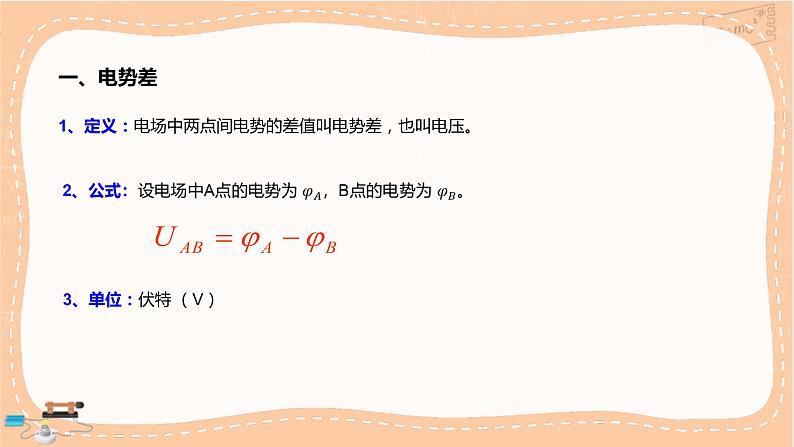

1、定义：电场中两点间电势的差值叫电势差，也叫电压。
3、单位：伏特 （V）

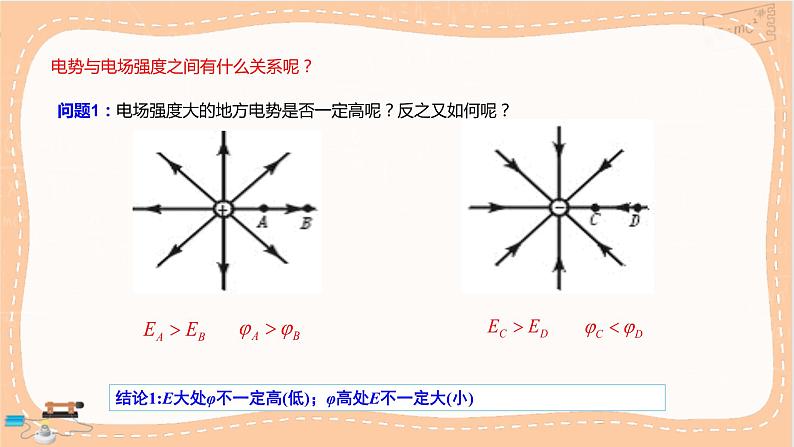

问题1：电场强度大的地方电势是否一定高呢？反之又如何呢？

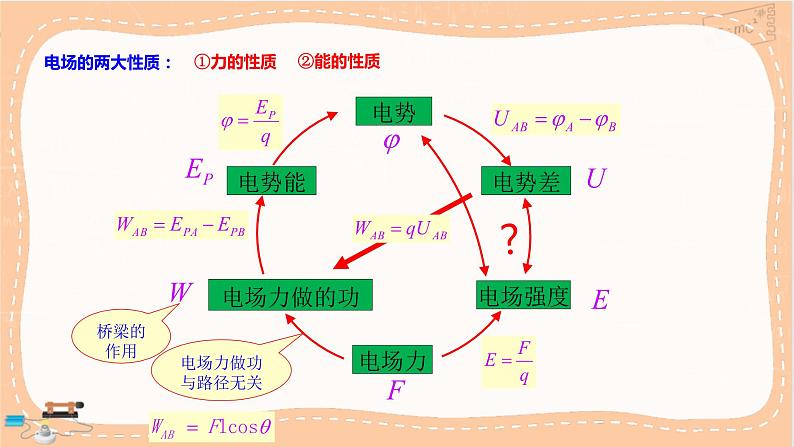

电势与电场强度之间有什么关系呢？
结论1:E大处φ不一定高(低)；φ高处E不一定大(小)
问题2：电场强度为零的点，电势一定为零吗？反之又如何呢？（规定无穷远处为零势点）
结论：电势与电场强度间并无直接关系
结论2:E为零处,φ不一定为零;φ为零处E不一定为零.
1、如图所示：匀强电场的电场强度为E，电荷q从A点移到B点，A、B之间的电势差为UAB，距离为d，试分析电势差与电场强度的关系。
解析：由功的定义可得:
由电场力做功与电势差的关系得:
探究电势差与电场强度的关系
匀强电场中电势差和电场强度的关系
匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积。
适用范围：只适用于匀强电场，对于非匀强电场，可做定性判断。
，这个式子表示什么含义？
1、在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差。
3、E的单位为V/m
（1 V/m=1 N/C ）自行证明
2、电场强度的大小等于两点间的电势差与这两点间沿电场方向的距离的比值。这一比值在非匀强电场中也有意义。
从式子中可看出E的单位是什么？
公式的表述：在匀强电场中，电场强度的大小等于两点间的电势差与两点沿电场强度方向距离的比值。也就是说，电场强度在数值上等于沿电场方向每单位距离上降低的电势。
如图甲所示，等差等势面的间距随电场强度的减小而增大。再如图乙所示，a、b、c为某条电场线上的三个点，且距离ab＝bc，由于电场线越密的地方电场强度越大，故Uab＜Ubc
比较电场强度的三个公式
是电场强度大小的定义式
F∝q， 与F、q无关
真空中点电荷场强的决定式
由E＝ 和库仑定律导出
真空中场源电荷Q是点电荷
是匀强电场中场强的计算式
由F＝qE和W＝qU导出
例1. 在电场强度为 600 N/C的匀强电场中，A、B 两点相距5 cm，当A、B 两点连线沿着电场方向时，A、B 两点的电势差是____ V；当A、B 两点连线与电场方向成60°角时，A、B 两点的电势差是____V；当A、B 两点连线与电场方向垂直时，A、B 两点的电势差是___V。
在同一电场线上，相同间距的两点间电势差相等。
试画出匀强电场的电场线
匀强电场中，相互平行且相等的线段两端点的电势差相等。
1．关于匀强电场中的电势差与场强的关系，正确的说法是（ ）A．任意两点间的电势差等于场强和这两点间距离的乘积B．电势降低的方向必定是场强方向C．沿电场线方向任意相同距离的两点间的电势差必相等D．不沿电场线方向任意相同距离的两点间的电势差不可能相等
2．对公式 的理解，下列说法正确的是（ ）A．此公式适用于计算任何电场中A、B两点间的电势差B．A点和B点距离越大，则这两点的电势差越大C．公式中的d是指A点和B点之间的距离D．公式中的d是A、B所在的两个等势面间的垂直距离
3.如图所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm，由此可以确定电场强度的方向和数值是( )A．竖直向下，E＝100 V/mB．水平向左，E＝100 V/mC．水平向左，E＝200 V/mD．水平向右，E＝200 V/m
4．如图所示，在电场中任意取一条电场线，电场线上的a 、b两点相距为d，则（ ）A．a点的场强一定大于b点的场强B．a点的电势一定高于b点的电势C．a、b两点间的电势差一定等于Ed(E为a点场强)D．a、b两点间的电势差等于单位正电荷由a点沿任意路径移到b点的过程中静电力所做的功
