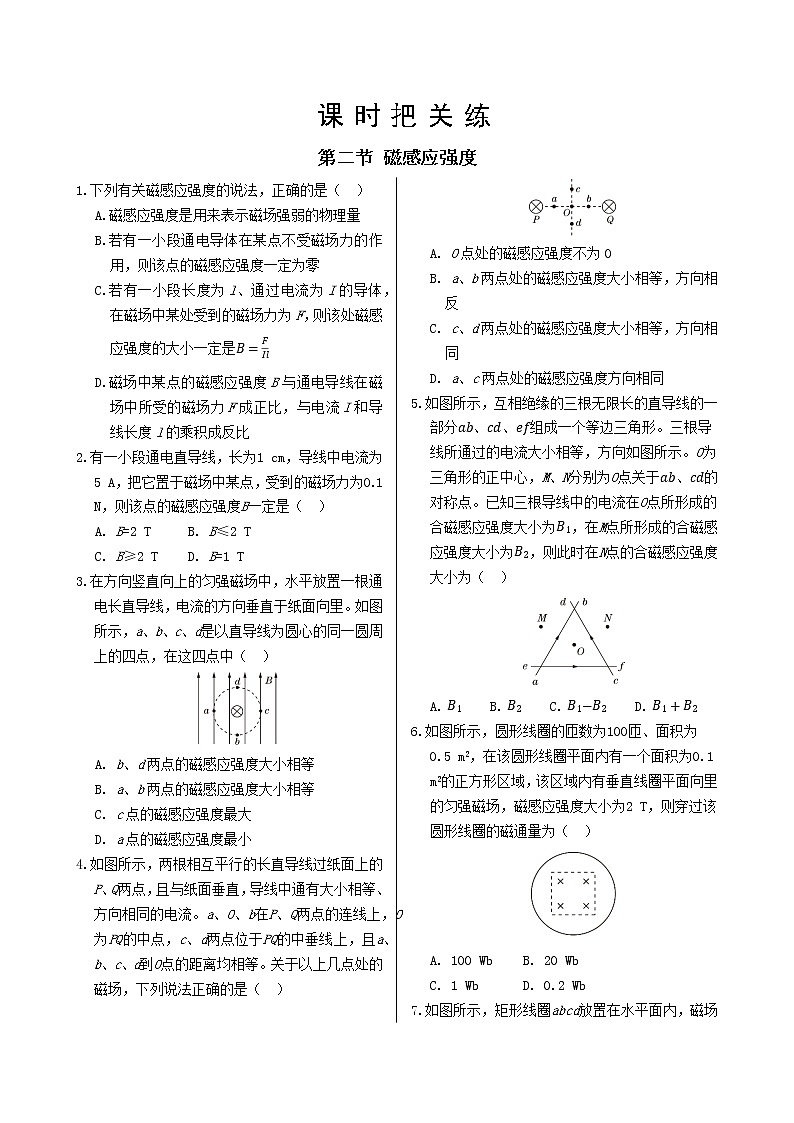

课时把关练

第二节 磁感应强度

1.下列有关磁感应强度的说法，正确的是（　）

A.磁感应强度是用来表示磁场强弱的物理量

B.若有一小段通电导体在某点不受磁场力的作用，则该点的磁感应强度一定为零

C.若有一小段长度为l、通过电流为I的导体，在磁场中某处受到的磁场力为F，则该处磁感应强度的大小一定是

D.磁场中某点的磁感应强度B与通电导线在磁场中所受的磁场力F成正比，与电流I和导线长度l的乘积成反比

2.有一小段通电直导线，长为1 cm，导线中电流为5 A，把它置于磁场中某点，受到的磁场力为0.1 N，则该点的磁感应强度B一定是（　）

A. B=2 T  B. B≤2 T

C. B≥2 T  D. B=1 T

3.在方向竖直向上的匀强磁场中，水平放置一根通电长直导线，电流的方向垂直于纸面向里。如图所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中（　）

A. b、d两点的磁感应强度大小相等

B. a、b两点的磁感应强度大小相等

C. c点的磁感应强度最大

D. a点的磁感应强度最小

4.如图所示，两根相互平行的长直导线过纸面上的P、Q两点，且与纸面垂直，导线中通有大小相等、方向相同的电流。a、O、b在P、Q两点的连线上，O为PQ的中点，c、d两点位于PQ的中垂线上，且a、b、c、d到O点的距离均相等。关于以上几点处的磁场，下列说法正确的是（　）

A. O点处的磁感应强度不为0

B. a、b两点处的磁感应强度大小相等，方向相反

C. c、d两点处的磁感应强度大小相等，方向相同

D. a、c两点处的磁感应强度方向相同

5.如图所示，互相绝缘的三根无限长的直导线的一部分、、组成一个等边三角形。三根导线所通过的电流大小相等，方向如图所示。O为三角形的正中心，M、N分别为O点关于、的对称点。已知三根导线中的电流在O点所形成的合磁感应强度大小为，在M点所形成的合磁感应强度大小为，则此时在N点的合磁感应强度大小为（　）

A.　　B.　　C.　　D.

6.如图所示，圆形线圈的匝数为100匝、面积为

0.5 m2，在该圆形线圈平面内有一个面积为0.1 m2的正方形区域，该区域内有垂直线圈平面向里的匀强磁场，磁感应强度大小为2 T，则穿过该圆形线圈的磁通量为（　）

A. 100 Wb  B. 20 Wb

C. 1 Wb  D. 0.2 Wb

7.如图所示，矩形线圈abcd放置在水平面内，磁场方向与水平方向夹角α=53°，已知sin53°=0.8，cos 53°=0.6，矩形线圈面积为S，磁感应强度为B，则通过线圈的磁通量为（　）

A. BS             B. 0.8BS

C. 0.65BS         D. 0.75BS

8.如图所示，一束磁感线全部穿过两圆环A、B，圆环A的面积大于圆环B的面积，a、b是磁感线分布中的两点，则下列说法正确的（　）

A.穿过A、B两环的磁通量的大小不相等，ΦA>ΦB

B.穿过A、B两环的磁通量的大小不相等，ΦA<ΦB

C. a、b两点的磁感应强度的大小不相等，Ba>Bb

D. a、b两点的磁感应强度的大小不相等，Ba<Bb

9.如图所示，环形金属轻弹簧套在条形磁体中心位置。若将弹簧沿半径向外拉，使其面积增大，则穿过弹簧所围面积的磁通量将（　）

A.减小

B.增大

C.不变

D.无法确定变化情况

10.［多选］如图所示，线框面积为S，线框平面与磁感应强度为B的匀强磁场垂直，则穿过线框的磁通量的情况是（　）

A.磁通量有正负，所以是矢量

B.若使线框绕OO'转过60°角，磁通量为BS

C.若从初始位置绕OO'转过90°角，磁通量为BS

D.若从初始位置绕OO'转过180°角，磁通量变化量为2BS

11.如图所示，线框abcd与通有恒定电流的长直导线共面。线框从图示位置Ⅰ按以下四种方式运动，磁通量变化的绝对值最大的是（　）

A.平移到位置Ⅱ

B.以为转轴转到位置Ⅱ

C.以为转轴转到位置Ⅲ

D.平移到以为对称轴的位置Ⅲ

12.［2021全国甲卷］两足够长直导线均折成直角，按图所示的方式放置在同一平面内，EO与在一条直线上，与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示。若一根无限长直导线通过电流I时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为（　）

A. B、0  B. 0、2B   C. 2B、2B D. B、B

课时把关练

第二节 磁感应强度

参考答案

1. A

2. C　

3. A　

4. B　

5. A　

6. D　

7. B　

8. D　

9. A　解析：根据条形磁体的磁场分布，由于磁场的磁感线是闭合的曲线。在磁体内部是由S极指向N极，在磁体外部是由N极指向S极，且在磁体外的磁感线分布在磁体四周很大的空间内。穿过线圈的磁通量有磁体内部向上的，也有磁体外部向下的。实际穿过线圈的磁通量是合磁通量，即相当于向上的磁感线条数与向下的磁感线条数之差。当线圈面积增大后，穿过线圈向上的磁感线条数没有变化，而向下的磁感线条数增多，磁感线抵消得多，合磁通量减小，故A正确，B、C、D错误。

10. BD　

11. D　解析：由于通电导线产生的磁场，距离导线越近，磁感应强度越大，因此三个位置的磁通量的大小关系为ΦⅠ=ΦⅢ>ΦⅡ，从Ⅰ平移到位置Ⅱ，磁通量的变化为ΦⅠ-ΦⅡ；以bc为转轴转到位置Ⅱ，磁通量的变化为ΦⅠ+ΦⅡ；以MN为转轴转到位置Ⅲ，磁通量的变化为0；平移到位置Ⅲ，磁通量的变化为ΦⅠ+ΦⅢ，因此磁通量变化的绝对值最大的是从Ⅰ平移到以MN为对称轴的位置Ⅲ。

12. B　解析：两直角导线可以等效为如图所示的两直导线，由安培定则可知，两直导线分别在M处的磁感应强度方向为垂直纸面向里、垂直纸面向外，故M处的磁感应强度为0；两直导线在N处的磁感应强度方向均垂直纸面向里，故N处的磁感应强度为2B。综上分析B正确。
