粤教版 (2019)必修 第三册第六章 电磁现象与电磁波第三节 电磁感应现象精品课后复习题

课时把关练

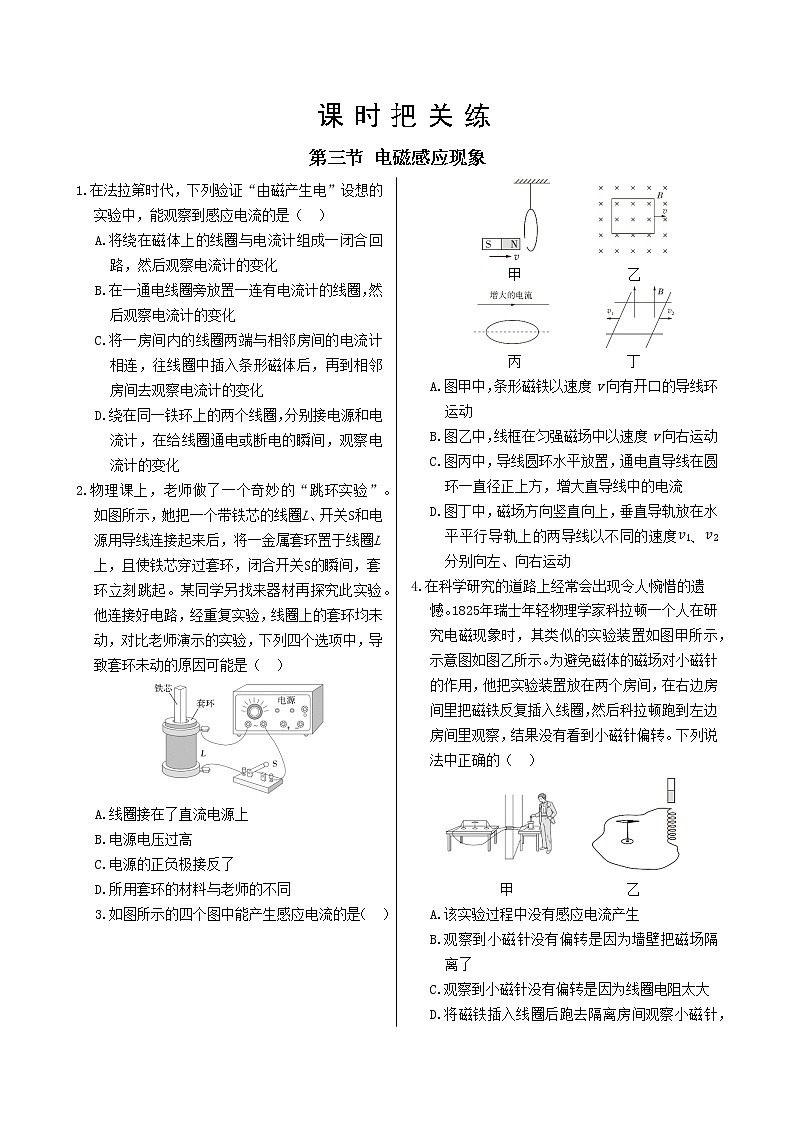

第三节 电磁感应现象

1.在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是（　）

A.将绕在磁体上的线圈与电流计组成一闭合回路，然后观察电流计的变化

B.在一通电线圈旁放置一连有电流计的线圈，然后观察电流计的变化

C.将一房间内的线圈两端与相邻房间的电流计相连，往线圈中插入条形磁体后，再到相邻房间去观察电流计的变化

D.绕在同一铁环上的两个线圈，分别接电源和电流计，在给线圈通电或断电的瞬间，观察电流计的变化

2.物理课上，老师做了一个奇妙的“跳环实验”。如图所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环，闭合开关S的瞬间，套环立刻跳起。某同学另找来器材再探究此实验。他连接好电路，经重复实验，线圈上的套环均未动，对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是（　）

A.线圈接在了直流电源上

B.电源电压过高

C.电源的正负极接反了

D.所用套环的材料与老师的不同

3.如图所示的四个图中能产生感应电流的是（　）

甲               乙

丙               丁

A.图甲中，条形磁铁以速度v向有开口的导线环运动

B.图乙中，线框在匀强磁场中以速度v向右运动

C.图丙中，导线圆环水平放置，通电直导线在圆环一直径正上方，增大直导线中的电流

D.图丁中，磁场方向竖直向上，垂直导轨放在水平平行导轨上的两导线以不同的速度分别向左、向右运动

4.在科学研究的道路上经常会出现令人惋惜的遗憾。1825年瑞士年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙所示。为避免磁体的磁场对小磁针的作用，他把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转。下列说法中正确的（　）

　        甲　　　　　　　　乙

A.该实验过程中没有感应电流产生

B.观察到小磁针没有偏转是因为墙壁把磁场隔离了

C.观察到小磁针没有偏转是因为线圈电阻太大

D.将磁铁插入线圈后跑去隔离房间观察小磁针，错过了感应电流产生的时机

5.有人根据条形磁体的磁场分布情况用塑料制作了一个模具，模具的侧边界刚好与该条形磁体的磁感线重合，如图所示。另取一个柔软的弹性导体线圈套在模具上某位置，线圈贴着模具上下移动的过程中，下列说法正确的是（地磁场很弱，可以忽略）（　）

A.线圈切割磁感线，线圈中出现感应电流

B.线圈紧密套在模具上移动过程中不出现感应电流

C.由于线圈所在处的磁场是不均匀的，故而不能判断线圈中是否有电流产生

D.若线圈平面放置不水平，则移动过程中会产生感应电流

6.［多选］在如图所示的电路中，当开关S闭合后，为使灵敏电流计的指针偏转，下列措施可行的是（　）

A.将线圈A向左靠近线圈B

B.将开关S突然断开

C.保持右边电路中的电流不变

D.将滑动变阻器的阻值调小

7.如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面内，且处于两直导线的正中央，则线圈中有感应电流产生的是（　）

A.两电流同向且不断等量增大

B.两电流同向且不断等量减小

C.两电流反向且不断等量增大

D.两电流反向且不变

8.如图所示，O1O2是矩形导线框ABCD的对称轴，其左方有匀强磁场。下列情况下ABCD中有感应电流产生的是（　）

A.将ABCD向纸外平移

B.将ABCD向上平移

C.将ABCD以AB为轴转动60°

D.将ABCD以CD为轴转动60°

9.如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。t=0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为L的正方形。求：

（1）t=0时穿过MDEN回路的磁通量；

（2）为使MN棒中不产生感应电流，从t=0开始，磁感应强度B应怎样随时间t变化？请推导出这种情况下B与t的关系式。

课时把关练

第三节 电磁感应现象

参考答案

1. D　

2. D　解析：线圈接在直流电源上，闭合开关的瞬间，穿过套环的磁通量仍然会改变，套环中会产生感应电流，会跳动，故A错误；电源电压过高，在套环中产生的感应电流更大，更容易跳起，故B错误；电源的正负极接反，闭合开关的瞬间，磁通量仍会发生变化，这不是导致套环未动的原因，故C错误；若所用的套环材料为绝缘材料，不产生感应电流，则不会受到磁场力，套环不会跳起，故D正确。

3. D　

4. D　

5. B　

6. ABD　解析：当线圈A向左靠近线圈B的时候，可以使穿过线圈B的磁通量发生变化，线圈B中产生感应电流，灵敏电流计的指针会发生偏转，故A正确。线圈A中磁通量发生变化时会引起线圈B中的磁通量变化，所以将滑动变阻器的阻值调小、将开关S突然断开都能使线圈A中磁通量发生变化，使线圈B中产生感应电流，灵敏电流计的指针就会发生偏转，故B、D正确。保持右边电路中的电流不变时，线圈A产生的磁场强弱不变，线圈B中的磁通量不变，不会产生感应电流，灵敏电流计的指针就不会发生偏转，故C错误。

7. C　解析：当电流同向时，根据安培定则，两电流在线圈处产生的磁场方向垂直于线圈，方向相反，磁通量为零，所以通过的电流无论等量增大还是等量减小，线圈的磁通量始终为零，没有变化，也就没有感应电流，故A、B错误；当电流方向相反时，在线圈处产生的磁场方向相同，磁通量不为零，当两电流不断增大时，穿过线圈的磁通量增大，也就有了感应电流，当两电流不变时，穿过线圈的磁通量没有变化，也就没有感应电流，故C正确，D错误。

8. D　解析：产生感应电流的条件是闭合回路中磁通量有变化，设磁场磁感应强度为B，导线框面积为S，将ABCD向纸外平移，回路磁通量未发生变化，仍为Φ=，故没有感应电流产生，A错误。将ABCD向上平移，回路磁通量未发生变化，仍为Φ=，故没有感应电流产生，B错误。将ABCD以AB为轴转动60°，回路磁通量仍为Φ=，未发生变化，没有感应电流产生，C错误。将ABCD以CD为轴转动60°，垂直磁场的投影面积减小，回路磁通量减少，回路中有感应电流产生，D正确。

9. 解：（1）磁通量Φ=BS=B0L2。

（2）根据产生感应电流的条件，回路的磁通量不变，

则有B0L2=BL（L+vt），

解得B=。
