人教版九年级全册第1节 家庭电路说课ppt课件

这是一份人教版九年级全册第1节 家庭电路说课ppt课件，共24页。PPT课件主要包含了短路对电流的影响，短路的危害，短路的原因，保险丝，电流的热效应，空气开关等内容，欢迎下载使用。

01 用电器的总功率对电流的影响02 短路对电流的影响03 保险丝
用电器的总功率对电流的影响
用电器总功率过大是家庭电路中电流过大的原因之一。
用电器的总功率过大的危害
　　根据焦耳定律可知，电流过大，产生的热量容易引发火灾。
算一算：通过插座的电流为多大？
为什么连接电源和插线板的电线比其它电线要粗一些？
因为插线板中的电流大，电线越粗，允许通过的电流越大。

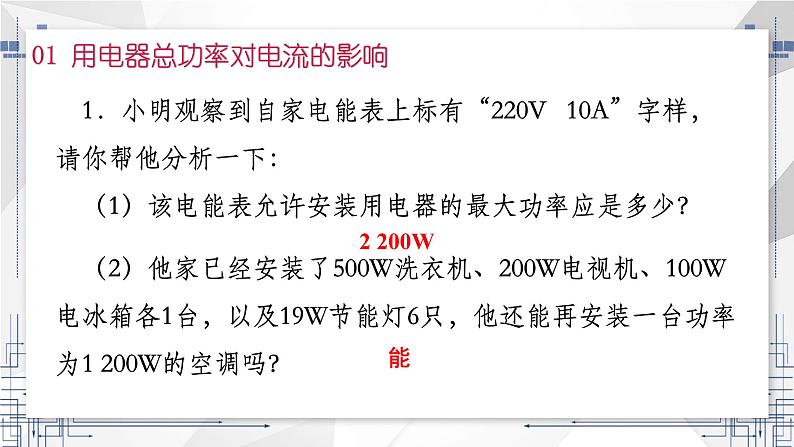

　1．小明观察到自家电能表上标有“220V 10A”字样，请你帮他分析一下：　（1）该电能表允许安装用电器的最大功率应是多少？　 （2）他家已经安装了500W洗衣机、200W电视机、100W电冰箱各1台，以及19W节能灯6只，他还能再安装一台功率为1 200W的空调吗？
商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”。他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？你能解决他们的矛盾吗？
答：售货员说的“省电”指的是电能，加热时间短，消耗的电能比其它加热设备少；顾客说的“费电”指的是电功率，因为微波炉的功率很大，在工作时电流很大，很容易超过保险丝的额定电流而造成保险丝熔断。
火线和零线直接连在一起，电流不经过用电器而直接构成回路
由焦耳定律Q=I2Rt知,在电阻R和通电时间一定时,导线上产生的热量非常多,使导线的温度急剧升高,所以很容易造成火灾。
（2）线路老化，绝缘层破坏而造成短路。
（1）改装电路时不小心使火线和零线直接连通。
（3）电器进水造成短路。
1.作用：电流过大时，保险丝由于温度升高而熔断，自动切断电路，起到保护作用。
电阻率大，熔点低的铅锑合金。
现在新建居民楼电路中的保险装置一般采用________。空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称______。
1.（2019 云南昆明市）如果家庭电路中发生短路，那么（ ）用电器仍然正常工作灯泡烧坏C. 电灯发暗D. 保险丝烧断
