高考物理一轮复习课件+讲义 第8章 5 实验十　测定电源的电动势和内阻

新高考物理一轮复习策略

1、精练习题。复习时不要搞“题海战术”，应在老师的指导下，选一些源于课本的变式题，或体现基本概念、基本方法的基本题，通过解题来提高思维能力和解题技巧，加深对所学知识的深入理解。在解题时，要独立思考，一题多思，一题多解，反复玩味，悟出道理。

2、揣摩例题。课本上和老师讲解的例题，一般都具有一定的典型性和代表性。要认真研究，深刻理解，要透过“样板”，学会通过逻辑思维，灵活运用所学知识去分析问题和解决问题，特别是要学习分析问题的思路、解决问题的方法，并能总结出解题的规律。

3、重视错题。“错误是最好的老师”，但更重要的是寻找错因，及时进行总结，三五个字，一两句话都行，言简意赅，切中要害，以利于吸取教训，力求相同的错误不犯第二次。

4、加强审题的规范性。每每大考过后，总有同学抱怨没考好，纠其原因是考试时没有注意审题。审题决定了成功与否，不解决这个问题势必影响到高考的成败。那么怎么审题呢? 应找出题目中的已知条件 ;善于挖掘题目中的隐含条件 ;认真分析条件与目标的联系，确定解题思路 。

[学生用书P176]

1．某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合．为使实验结果尽可能准确，最不可取的一组器材是(　　)

A．一个安培表、一个伏特表和一个滑动变阻器

B．一个伏特表和多个定值电阻

C．一个安培表和一个电阻箱

D．两个安培表和一个滑动变阻器

解析：选D.A选项属于伏安法测定干电池的电动势和内阻的实验器材，A正确；由U＝E－r，B正确；由E＝I(R＋r)，C正确；因不能读出滑动变阻器的阻值，D错误．

2．用电流表和电压表测定由三节干电池串联组成的电池组(电动势约4.5 V，内电阻约1 Ω)的电动势和内电阻，除待测电池组、开关、导线外，还有下列器材供选用：

A．电流表：量程0.6 A，内电阻约1 Ω

B．电流表：量程3 A，内电阻约0.2 Ω

C．电压表：量程3 V，内电阻约30 kΩ

D．电压表：量程6 V，内电阻约60 kΩ

E．滑动变阻器：0～1 000 Ω，额定电流0.5 A

F．滑动变阻器：0～20 Ω，额定电流2 A

(1)为了使测量结果尽量准确，电流表应选用________，电压表应选用________，滑动变阻器应选用________(均填仪器的字母代号)．

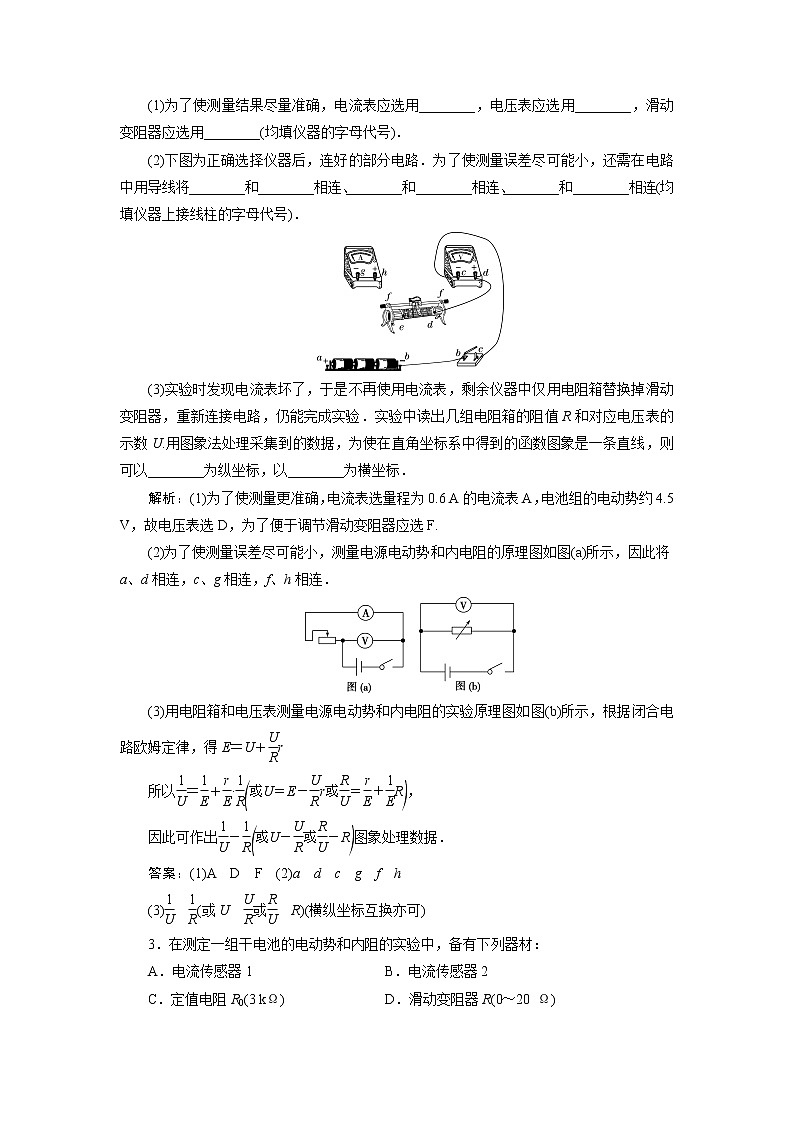

(2)下图为正确选择仪器后，连好的部分电路．为了使测量误差尽可能小，还需在电路中用导线将________和________相连、________和________相连、________和________相连(均填仪器上接线柱的字母代号)．

(3)实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变阻器，重新连接电路，仍能完成实验．实验中读出几组电阻箱的阻值R和对应电压表的示数U.用图象法处理采集到的数据，为使在直角坐标系中得到的函数图象是一条直线，则可以________为纵坐标，以________为横坐标．

解析：(1)为了使测量更准确，电流表选量程为0.6 A的电流表A，电池组的电动势约4.5 V，故电压表选D，为了便于调节滑动变阻器应选F.

(2)为了使测量误差尽可能小，测量电源电动势和内电阻的原理图如图(a)所示，因此将a、d相连，c、g相连，f、h相连．

(3)用电阻箱和电压表测量电源电动势和内电阻的实验原理图如图(b)所示，根据闭合电路欧姆定律，得E＝U＋r

所以＝＋·，

因此可作出－图象处理数据．

答案：(1)A　D　F　(2)a　d　c　g　f　h　

(3)　(或U　或　R)(横纵坐标互换亦可)

3．在测定一组干电池的电动势和内阻的实验中，备有下列器材：

A．电流传感器1　　　　　 B．电流传感器2

C．定值电阻R0(3 kΩ)   D．滑动变阻器R(0～20 Ω)

E．开关和导线若干

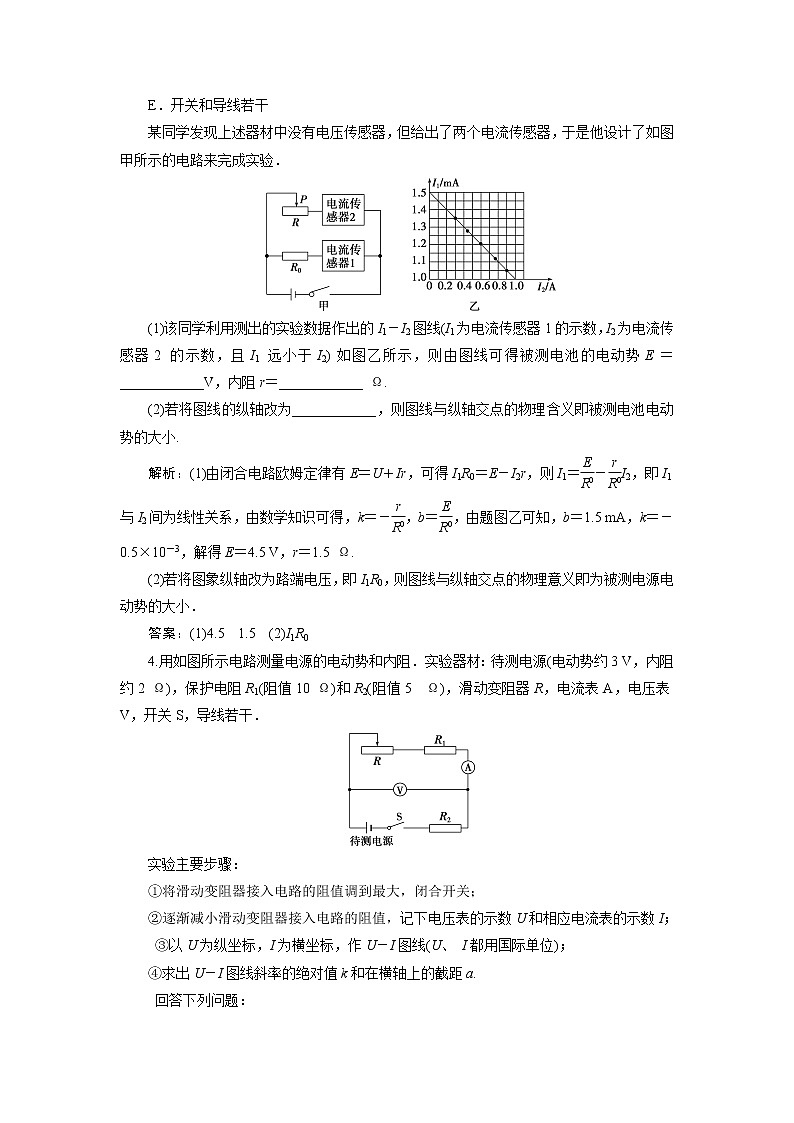

某同学发现上述器材中没有电压传感器，但给出了两个电流传感器，于是他设计了如图甲所示的电路来完成实验．

(1)该同学利用测出的实验数据作出的I1－I2图线(I1为电流传感器1的示数，I2为电流传感器2的示数，且I1远小于I2)如图乙所示，则由图线可得被测电池的电动势E＝____________V，内阻r＝____________ Ω.

(2)若将图线的纵轴改为____________，则图线与纵轴交点的物理含义即被测电池电动势的大小.

解析：(1)由闭合电路欧姆定律有E＝U＋Ir，可得I1R0＝E－I2r，则I1＝－I2，即I1与I2间为线性关系，由数学知识可得，k＝－，b＝，由题图乙可知，b＝1.5 mA，k＝－0.5×10－3，解得E＝4.5 V，r＝1.5 Ω.

(2)若将图象纵轴改为路端电压，即I1R0，则图线与纵轴交点的物理意义即为被测电源电动势的大小．

答案：(1)4.5　1.5　(2)I1R0

4.用如图所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3 V，内阻约2 Ω)，保护电阻R1(阻值10 Ω)和R2(阻值5  Ω)，滑动变阻器R，电流表A，电压表V，开关S，导线若干．

实验主要步骤：

①将滑动变阻器接入电路的阻值调到最大，闭合开关；

②逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；

 ③以U为纵坐标，I为横坐标，作U－I图线(U、 I都用国际单位)；

④求出U－I图线斜率的绝对值k和在横轴上的截距a.

 回答下列问题：

(1)电压表最好选用________；电流表最好选用________．

A．电压表(0～3 V，内阻约15 kΩ)

B．电压表(0～3 V，内阻约3 kΩ)

C．电流表(0～200 mA，内阻约2 Ω)

D．电流表(0～30 mA，内阻约2 Ω)

(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是________．

A．两导线接在滑动变阻器电阻丝两端的接线柱

B．两导线接在滑动变阻器金属杆两端的接线柱

C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱

D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱

(3)选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E＝________，r＝________，代入数值可得E和r的测量值．

解析：(1)测电源的电动势和内阻的原理为闭合电路的欧姆定律，即U＝E－Ir，I是电路中的总电流，实际测量时电压表的分流作用会引起系统误差，为了减小系统误差，应选用内阻较大的电压表，即选A；由于电路中的最大电流约为I＝＝ A≈0.176 A＝176 mA，应选C.

(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大，说明滑动过程中滑动变阻器接入电路的阻值增大，因此说明一根导线接在滑动变阻器金属杆左、右端接线柱均可，另一条导线接在电阻丝左端接线柱，C项正确．

(3)图象斜率绝对值k＝r＋R2，图象与横轴的截距为电压表短路时的电流，即a＝，因此电源的内阻r＝k－R2，电源的电动势E＝ka.

答案：(1)A　C　(2)C　(3)ak　k－R2

5．小明在做测量电源电动势和内阻的实验，已知干电池的电动势约为1.5 V，内阻约为0.3 Ω；电压表 V(0～3 V，内阻约为3 kΩ)；电流表A(0～0.6 A，内阻为0.80 Ω)；滑动变阻器R(最大阻值10 Ω)．

(1)为了更准确地测出电源电动势和内阻．请在给出的虚线框中画出实验电路图．在实验中测得多组电压和电流值，得到如图所示的U－I图线，由图可得出该电源电动势E＝____________V，内阻r＝____________Ω.(结果保留2位小数)

(2)请结合你设计的电路图和U－I图线对实验结果进行误差分析．

解析：(1)因电流表的内阻是已知的，故可采用相对电源电流表内接电路，电路图如图所示．由题图可知E＝1.50 V，r＝－rA＝Ω－0.80 Ω＝0.20 Ω.

(2)根据闭合电路欧姆定律可得U1＋I1(r＋rA)＝U2＋I2(r＋rA)，而电流表的内阻rA为已知，所以本实验结果不存在电路图引起的系统误差；但在电压表、电流表读数，描点、连线及利用图象进行数据处理时会存在偶然误差．

答案：(1)图见解析　1.50　0.20　(2)见解析

6．用实验测一电池的电阻r和一待测电阻的阻值Rx.已知电池的电动势约6 V，电池内阻和待测电阻阻值都为数十欧．可选用的实验器材有：

电流表A1(量程0～30 mA)；

电流表A2(量程0～100 mA)；

电压表V(量程0～6 V)；

滑动变阻器R1(阻值0～5 Ω)；

滑动变阻器R2(阻值0～300 Ω)；

开关S一个，导线若干条．

某同学的实验过程如下：

Ⅰ.设计如图所示的电路图，正确连接电路．

Ⅱ.将R的阻值调到最大，闭合开关，逐次调小R的阻值，测出多组U和I的值，并记录．以U为纵轴，I为横轴，得到如图所示的图线．

Ⅲ.断开开关，将Rx改接在B、C之间，A与B直接相连，其他部分保持不变．重复Ⅱ的步骤，得到另一条U－I图线，图线与横轴I的交点坐标为(I0，0)，与纵轴U的交点坐标为(0，U0)．

回答下列问题：

(1)电流表应选用________，滑动变阻器应选用________．

(2)由U－I图线，得电源内阻r＝________ Ω.

(3)用I0、U0和r表示待测电阻的关系式Rx＝________，代入数值可得Rx.

(4)若电表为理想电表，Rx接在B、C之间与接在A、B之间，滑动变阻器滑片都从最大阻值位置调到某同一位置，两种情况相比，电流表示数变化范围________，电压表示数变化范围________．(均选填“相同”或“不同”)

解析：(1)由题U－I图线可知电流表量程应为0～100 mA，故选A2.路端电压大于5.5 V，而电源电动势E＝6 V，故R外≫r，则滑动变阻器选R2.

(2)由题图得：r＝＝25 Ω.

(3)Rx＋r＝，Rx＝－r.

(4)电流I＝，r＋Rx一定，R从300 Ω变到某同一阻值，电流变化范围相同．

Rx接A、B间时，U＝(R＋Rx)，Rx接B、C间时，U′＝R，故两种情况下电压变化不同．

答案：(1)A2　R2　(2)25　(3)－r

(4)相同　不同
