高考物理一轮复习课件+讲义 第11章 4 章末热点集训

这是一份高考物理一轮复习课件+讲义 第11章 4 章末热点集训，文件包含高考物理一轮复习讲义第11章4章末热点集训pptx、高考物理一轮复习讲义第11章4章末过关检测十一doc、高考物理一轮复习讲义第11章4章末热点集训doc等3份课件配套教学资源，其中PPT共25页， 欢迎下载使用。

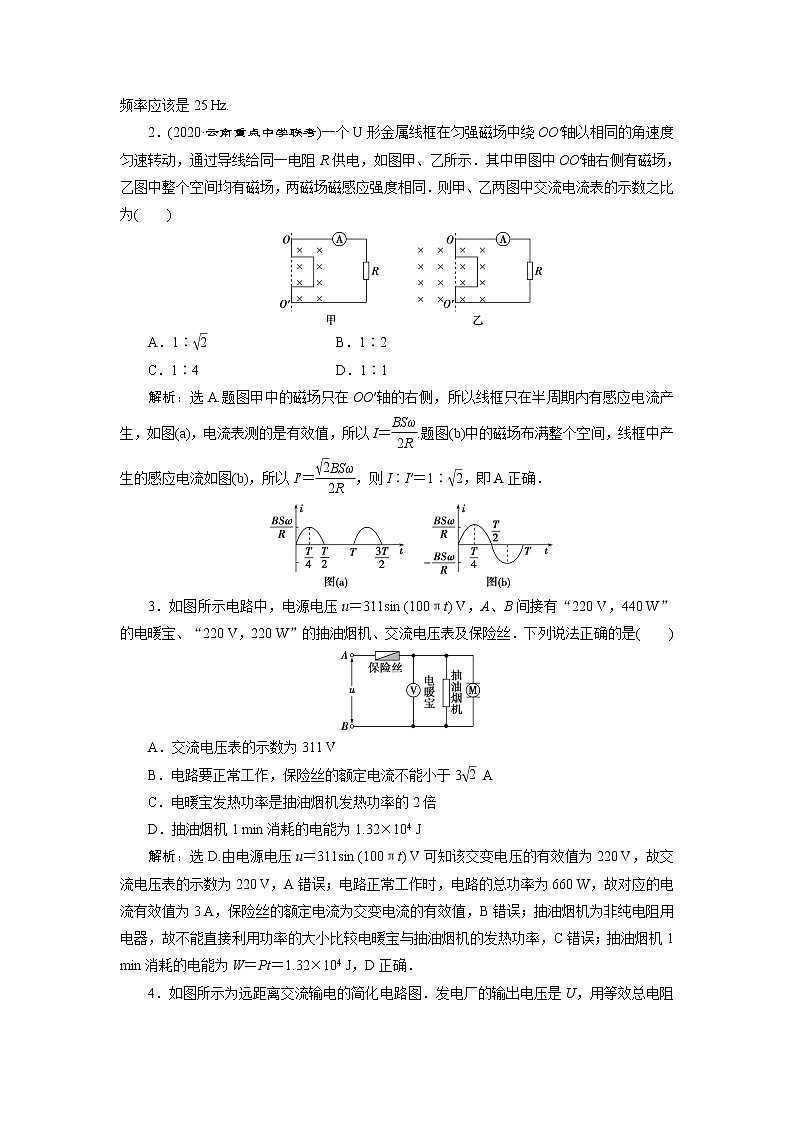

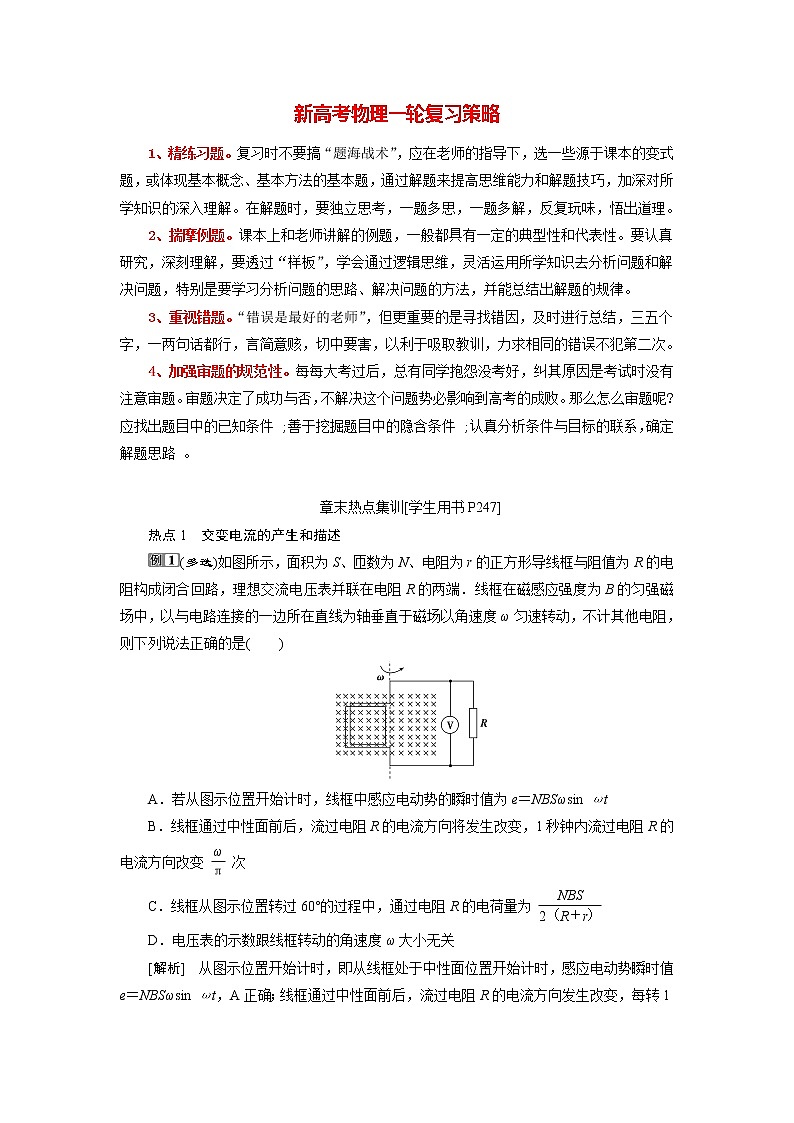

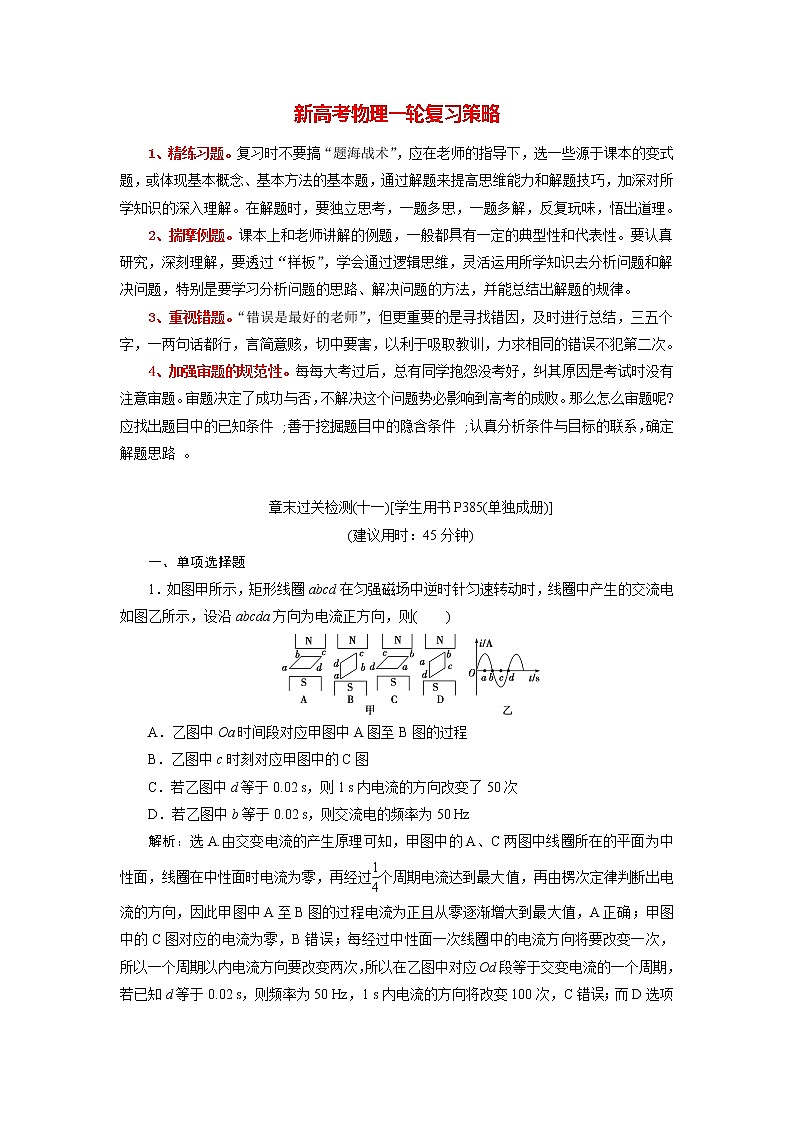

新高考物理一轮复习策略1、精练习题。复习时不要搞“题海战术”，应在老师的指导下，选一些源于课本的变式题，或体现基本概念、基本方法的基本题，通过解题来提高思维能力和解题技巧，加深对所学知识的深入理解。在解题时，要独立思考，一题多思，一题多解，反复玩味，悟出道理。2、揣摩例题。课本上和老师讲解的例题，一般都具有一定的典型性和代表性。要认真研究，深刻理解，要透过“样板”，学会通过逻辑思维，灵活运用所学知识去分析问题和解决问题，特别是要学习分析问题的思路、解决问题的方法，并能总结出解题的规律。3、重视错题。“错误是最好的老师”，但更重要的是寻找错因，及时进行总结，三五个字，一两句话都行，言简意赅，切中要害，以利于吸取教训，力求相同的错误不犯第二次。4、加强审题的规范性。每每大考过后，总有同学抱怨没考好，纠其原因是考试时没有注意审题。审题决定了成功与否，不解决这个问题势必影响到高考的成败。那么怎么审题呢? 应找出题目中的已知条件 ;善于挖掘题目中的隐含条件 ;认真分析条件与目标的联系，确定解题思路 。 章末过关检测(十一)[学生用书P385(单独成册)](建议用时：45分钟)一、单项选择题1．如图甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交流电如图乙所示，设沿abcda方向为电流正方向，则(　　)A．乙图中Oa时间段对应甲图中A图至B图的过程B．乙图中c时刻对应甲图中的C图C．若乙图中d等于0.02 s，则1 s内电流的方向改变了50次D．若乙图中b等于0.02 s，则交流电的频率为50 Hz解析：选A.由交变电流的产生原理可知，甲图中的A、C两图中线圈所在的平面为中性面，线圈在中性面时电流为零，再经过个周期电流达到最大值，再由楞次定律判断出电流的方向，因此甲图中A至B图的过程电流为正且从零逐渐增大到最大值，A正确；甲图中的C图对应的电流为零，B错误；每经过中性面一次线圈中的电流方向将要改变一次，所以一个周期以内电流方向要改变两次，所以在乙图中对应Od段等于交变电流的一个周期，若已知d等于0.02 s，则频率为50 Hz，1 s内电流的方向将改变100次，C错误；而D选项频率应该是25 Hz.2．(2020·云南重点中学联考)一个U形金属线框在匀强磁场中绕OO′轴以相同的角速度匀速转动，通过导线给同一电阻R供电，如图甲、乙所示．其中甲图中OO′轴右侧有磁场，乙图中整个空间均有磁场，两磁场磁感应强度相同．则甲、乙两图中交流电流表的示数之比为(　　)A．1∶　　　　　　　 B．1∶2 C．1∶4  D．1∶1解析：选A.题图甲中的磁场只在OO′轴的右侧，所以线框只在半周期内有感应电流产生，如图(a)，电流表测的是有效值，所以I＝.题图(b)中的磁场布满整个空间，线框中产生的感应电流如图(b)，所以I′＝，则I∶I′＝1∶，即A正确．3．如图所示电路中，电源电压u＝311sin (100πt) V，A、B间接有“220 V，440 W”的电暖宝、“220 V，220 W”的抽油烟机、交流电压表及保险丝．下列说法正确的是(　　) A．交流电压表的示数为311 VB．电路要正常工作，保险丝的额定电流不能小于3 AC．电暖宝发热功率是抽油烟机发热功率的2倍D．抽油烟机1 min消耗的电能为1.32×104 J解析：选D.由电源电压u＝311sin (100πt) V可知该交变电压的有效值为220 V，故交流电压表的示数为220 V，A错误；电路正常工作时，电路的总功率为660 W，故对应的电流有效值为3 A，保险丝的额定电流为交变电流的有效值，B错误；抽油烟机为非纯电阻用电器，故不能直接利用功率的大小比较电暖宝与抽油烟机的发热功率，C错误；抽油烟机1 min消耗的电能为W＝Pt＝1.32×104 J，D正确．4．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1.在输电线与用户间连有一理想变压器，流入用户端的电流为I2.则(　　)A．用户端的电压为B．输电线上的电压降为UC．理想变压器的输入功率为IrD．输电线路上损失的电功率为I1U解析：选A.根据理想变压器的工作原理，得I1U1＝I2U2，所以用户端的电压U2＝，A正确；输电线上的电压降U′＝I1r＝U－U1，B错误；变压器的输入功率P1＝I1U－Ir＝I1U1，C错误；输电线路上损失的功率P′＝Ir＝I1(U－U1)，D错误．5．(2020·湖南岳阳高三检测)一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈，在c、d间接定值电阻R，在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2.在将滑动触头从M点顺时针旋转到N点的过程中(　　)A．U2>U1，U2降低  B．U2>U1，U2升高C．变压器输入功率增大  D．变压器输入功率减小解析：选D.因副线圈匝数小于原线圈匝数，所以该变压器为降压变压器，A、B错误；触头顺时针转动时，副线圈匝数减少，输出电压减小，输出功率减小，所以输入功率减小，即C错误，D正确．6．(2020·河北唐山模拟)如图所示，理想变压器的原、副线圈匝数之比为2∶1，原线圈接在u＝220·sin 100πt(V)的交流电源上，副线圈一端接有R＝55 Ω的负载电阻、熔断电流为1 A的保险丝和一个灯泡D，电流表为理想电表．下列说法正确的是(　　) A．S断开时，原线圈中电流表的读数为 AB．S断开时，原线圈的输入功率为220 WC．副线圈中输出交流电的周期为50 sD．S闭合时，灯泡D正常发光，原线圈中电流表读数不会超过1.5 A 解析：选D.由交流电源瞬时值表达式可知其原线圈两端电压的有效值为220 V，根据理想变压器变压规律＝可知，副线圈输出电压有效值为U2＝110 V，由欧姆定律可知通过电阻的电流I2＝＝2 A，由变压器变流规律＝可知，原线圈输入电流为1 A，故电流表示数为1 A，A错误；原线圈的输入功率P1＝U1I1＝220 W，B错误；变压器不改变交流电的周期，由瞬时值表达式可知，交流电的周期为0.02 s，C错误；通过灯泡的电流有效值最大为1 A，故通过副线圈的最大电流为3 A，由变压器变流规律可知，原线圈输入电流有效值最大为1.5 A，D正确．二、多项选择题7．如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．则(　　)A．两种形式的交变电流最大值相同B．两种形式的交变电流有效值之比为1∶C．两种形式的交变电流周期之比为2∶3D．若使这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电能之比为1∶3解析：选AD.由题图甲和题图乙分别表示的正弦脉冲波和方波的交变电流与时间的变化关系图象可知，两种形式的交变电流最大值都是1 A，A正确；题图甲表示的正弦脉冲波周期为0.06 s，题图乙表示的方波的周期为0.04 s，两种形式的交变电流周期之比为3∶2，C错误；设正弦脉冲波的电流有效值为I1，根据有效值的定义，前周期和后周期的有效值都为 A，根据有效值的定义有R·＋R·＝IR·T，解得I1＝ A．题图乙表示的方波交变电流大小不变，其有效值(跟交变电流的热效应等效的恒定电流值)等于最大值，I2＝1 A．两种形式的交变电流有效值之比为I1∶I2＝1∶，B错误；由W＝UIt＝I2Rt可知，若使这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电能之比W甲∶W乙＝I∶I＝1∶3，D正确．8．如图所示的电路中，T为一降压式自耦调压变压器．开始时灯泡L正常发光，现在电源电压U略降低，为使灯泡L仍能正常发光，可采用的措施是(　　) A．将自耦调压变压器的滑片P适当上滑B．将自耦调压变压器的滑片P适当下滑C．适当增大滑动变阻器R2的阻值D．适当减小滑动变阻器R2的阻值解析：选AC.若保持负载总电阻不变，电源电压U略降低时，为使灯泡L仍能正常发光，只需输出电压U2保持不变．根据变压比＝，可得U2＝U，由此可知，n2应增大，自耦调压变压器的滑片P应适当上滑，A正确，B错误；若保持匝数比不变，根据变压比＝，可得U2减小，为使灯泡L仍能正常发光，加在L两端的电压应不变，则加在R1两端的电压应减小，故总电流应减小，负载总电阻应增大，R2应增大，C正确，D错误．9．如图所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是(　　) A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大解析：选BD.由于理想变压器输入电压U1不变，原、副线圈匝数不变，所以输出电压U2也不变，灯L亮度不随P的滑动改变，故A错误，B正确；P向上滑动时，滑动变阻器接入电路的电阻减小，负载总电阻R总减小，由I2＝知，通过副线圈的电流I2增大，输出功率P2＝U2I2增大，再由＝知输入电流I1也增大，故C错误，D正确．10.(2020·东北三校联考)如图所示，空间中有范围足够大的匀强磁场，磁场方向竖直向下，在其间竖直放置两彼此正对的相同金属圆环，两环相距L，用导线将环与外电阻相连，现用外力使金属杆沿两环做匀速圆周运动．若已知磁感应强度大小为B，圆环半径为R，杆转动角速度为ω，金属杆和电阻的阻值均为r，其他电阻不计，则(　　) A．当金属杆从圆环最高点向最低点转动过程中，流过外电阻的电流先变大后变小B．当金属杆从圆环最高点向最低点转动过程中，流过外电阻的电流先变小后变大C．流过外电阻电流的有效值为D．流过外电阻电流的有效值为解析：选BC.金属杆从圆环最高点向最低点转动的过程中，垂直磁场方向的分速度先减小再增大，因而流过外电阻的电流先减小再增大，A错误，B正确；杆沿圆环的匀速率运动等效为以两环圆心连线为转动轴、长为L、宽为R的矩形线框的匀速转动，因此产生正弦交流电，遵守I＝的关系．电动势的最大值为Em＝BLωR，Im＝，I＝＝，故C正确，D错误．三、非选择题11．(1)利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来测量很小范围内的温度变化，反应快，而且精确度高．①如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变________(选填“大”或“小”)．②上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度．如果刻度盘正中的温度为20 ℃(如图甲所示)，则25 ℃的刻度应在20 ℃的刻度的________(选填“左”或“右”)侧．③为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化，请在图乙中用图中的器材(可增加元器件)设计一个电路．(2)图丙为一测量硫化镉光敏电阻特性的实验电路，电源电压恒定，内阻不计，开关闭合后，调节滑动变阻器滑片，使小灯泡发光逐渐增强，测得流过电阻的电流和光强的关系曲线如图丁所示，试根据这一特性，由图戊中给定的器材设计一个自动光控电路．解析：(1)①因为温度降低时，负温度系数热敏电阻的阻值增大，故电路中电流会变小．②由①的分析知，温度越高，电流越大，25 ℃的刻度应对应较大电流，故在20 ℃的刻度的右侧．③电路如图所示：(2)由光敏电阻的特性曲线可以看出，当入射光增强时，流过光敏电阻的电流增大，光敏电阻的阻值减小．根据题意设计一个自动光控电路，如图所示．控制过程是：当有光照时，放大器输出一个较大的电流，驱动电磁继电器吸引衔铁使两个触点断开；当无光照时，放大器输出电流减小，电磁继电器释放衔铁，使两个触点闭合，工作电路接通，电灯开始工作．答案：(1)①小　②右　③见解析图　(2)见解析12.如图所示，线圈abcd的面积是0.05 m2，共100匝，线圈电阻为1 Ω，外接电阻R＝9 Ω，匀强磁场的磁感应强度B＝ T，当线圈以 300 r/min 的转速匀速旋转时．(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式；(2)线圈转过 s时电动势的瞬时值是多大？(3)电路中，电压表和电流表的示数各是多少？(4)从中性面开始计时，经 s通过电阻R的电荷量是多少？解析：(1)e＝Emsin ωt＝nBS·2πnsin 2πnt＝100××0.05×2π×sin V＝50sin  10πt V.(2)当t＝ s时，e＝50sin V≈43.3 V.(3)电动势的有效值为E＝＝ V≈35.4 V电流表示数I＝＝ A＝3.54 A电压表示数U＝IR＝3.54×9 V＝31.86 V.(4) s内线圈转过的角度θ＝ωt＝×2π×＝该过程中，ΔΦ＝BS－BScos θ＝BS由＝，＝，＝得q＝＝＝ C＝ C.答案：(1)e＝50sin  10πt V　(2)43.3 V(3)31.86 V　3.54 A　(4) C
