2023年河北省秦皇岛市青龙满族自治县青龙金声木铎学校中考一模物理试题（含答案）

这是一份2023年河北省秦皇岛市青龙满族自治县青龙金声木铎学校中考一模物理试题（含答案），共19页。试卷主要包含了选择题，填空及简答题，计算应用题等内容，欢迎下载使用。

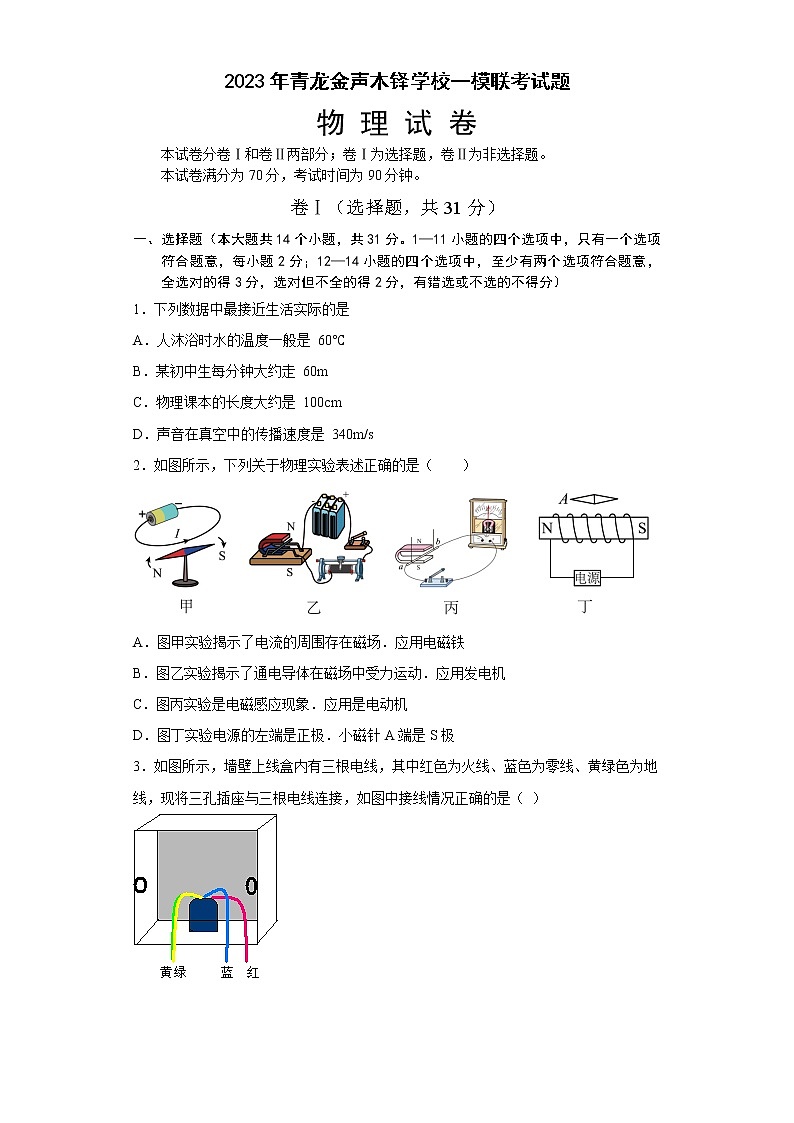

2023年青龙金声木铎学校一模联考试题
物 理 试 卷
本试卷分卷Ⅰ和卷Ⅱ两部分；卷Ⅰ为选择题，卷Ⅱ为非选择题。
本试卷满分为70分，考试时间为90分钟。
卷Ⅰ（选择题，共31分）
一、选择题（本大题共14个小题，共31分。1—11小题的四个选项中，只有一个选项符合题意，每小题2分；12—14小题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）
1．下列数据中最接近生活实际的是
A．人沐浴时水的温度一般是 60℃
B．某初中生每分钟大约走 60m
C．物理课本的长度大约是 100cm
D．声音在真空中的传播速度是 340m/s
2．如图所示，下列关于物理实验表述正确的是（　　）

A．图甲实验揭示了电流的周围存在磁场．应用电磁铁
B．图乙实验揭示了通电导体在磁场中受力运动．应用发电机
C．图丙实验是电磁感应现象．应用是电动机
D．图丁实验电源的左端是正极．小磁针A端是S极

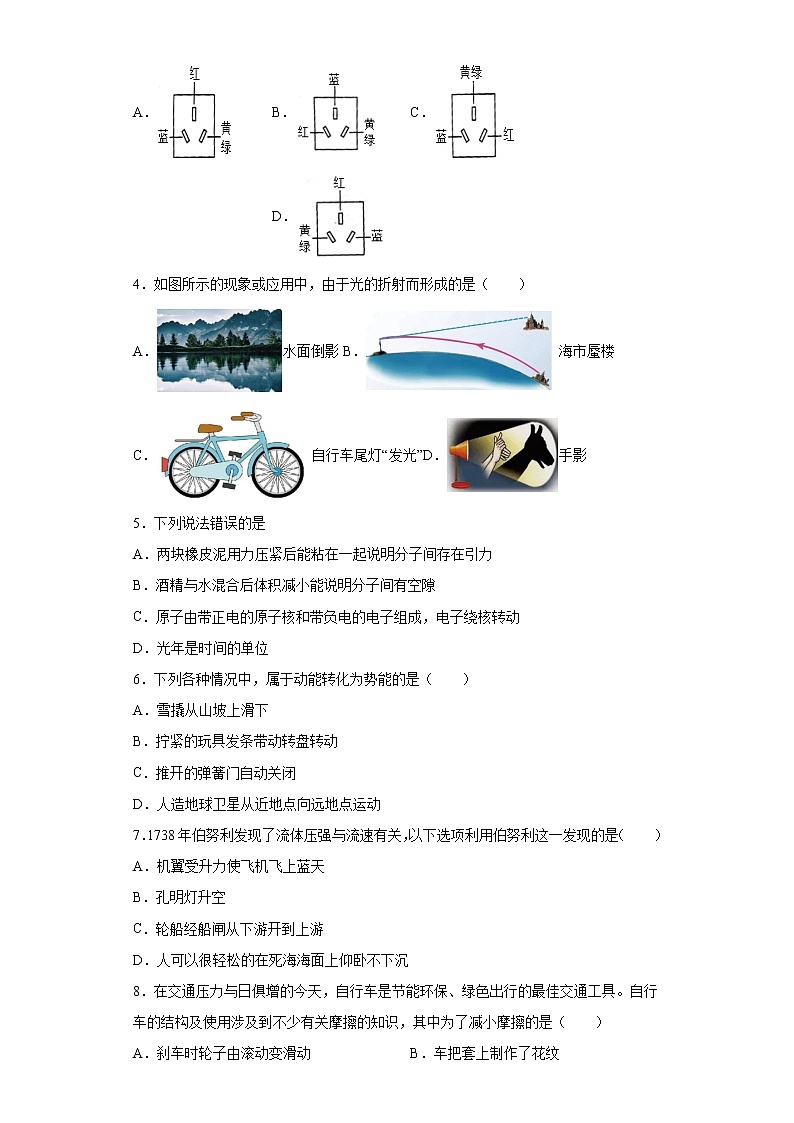

3．如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，如图中接线情况正确的是（ ）

A． B． C． D．
4．如图所示的现象或应用中，由于光的折射而形成的是（　　）
A．水面倒影B． 海市蜃楼
C．自行车尾灯“发光”D．手影
5．下列说法错误的是
A．两块橡皮泥用力压紧后能粘在一起说明分子间存在引力
B．酒精与水混合后体积减小能说明分子间有空隙
C．原子由带正电的原子核和带负电的电子组成，电子绕核转动
D．光年是时间的单位
6．下列各种情况中，属于动能转化为势能的是（　　）
A．雪撬从山坡上滑下
B．拧紧的玩具发条带动转盘转动
C．推开的弹簧门自动关闭
D．人造地球卫星从近地点向远地点运动
7．1738年伯努利发现了流体压强与流速有关，以下选项利用伯努利这一发现的是（　　）
A．机翼受升力使飞机飞上蓝天
B．孔明灯升空
C．轮船经船闸从下游开到上游
D．人可以很轻松的在死海海面上仰卧不下沉
8．在交通压力与日俱增的今天，自行车是节能环保、绿色出行的最佳交通工具。自行车的结构及使用涉及到不少有关摩擦的知识，其中为了减小摩擦的是（　　）
A．刹车时轮子由滚动变滑动 B．车把套上制作了花纹
C．轴承里面装上滚珠 D．轮胎的表面做的凹凸不平

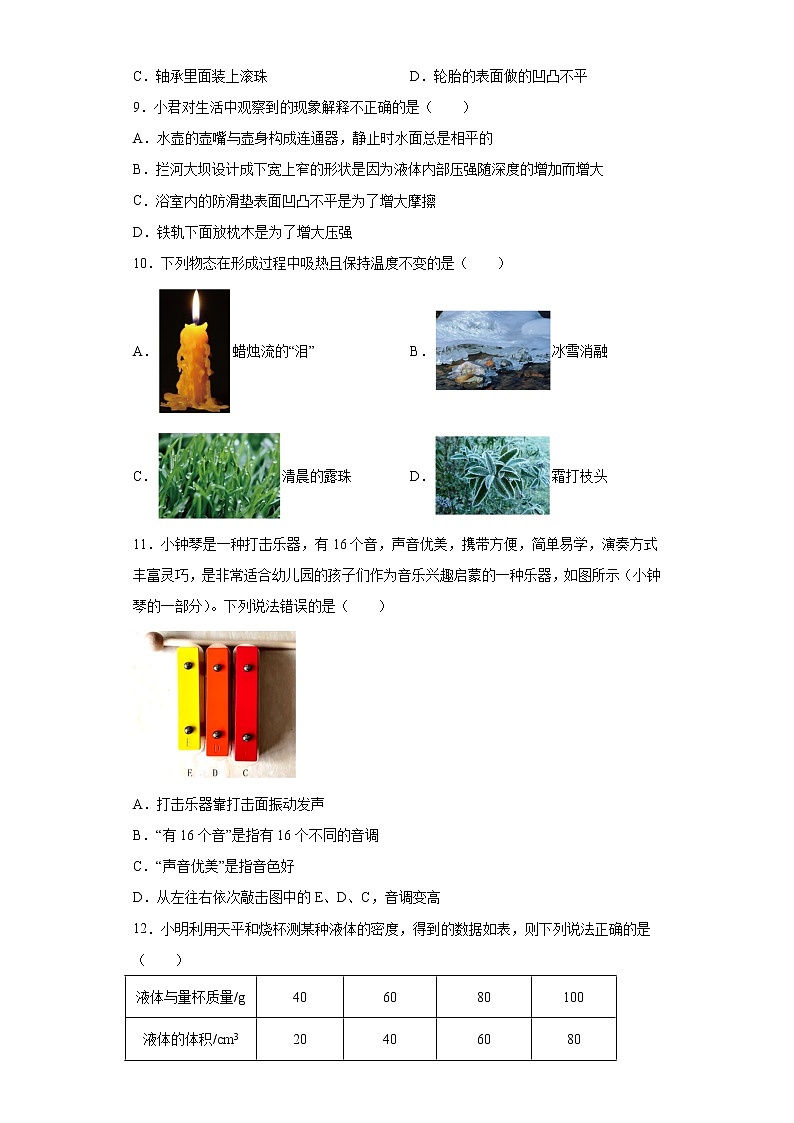

9．小君对生活中观察到的现象解释不正确的是（　　）
A．水壶的壶嘴与壶身构成连通器，静止时水面总是相平的
B．拦河大坝设计成下宽上窄的形状是因为液体内部压强随深度的增加而增大
C．浴室内的防滑垫表面凹凸不平是为了增大摩擦
D．铁轨下面放枕木是为了增大压强
10．下列物态在形成过程中吸热且保持温度不变的是（　　）
A．蜡烛流的“泪” B．冰雪消融
C．清晨的露珠 D．霜打枝头
11．小钟琴是一种打击乐器，有16个音，声音优美，携带方便，简单易学，演奏方式丰富灵巧，是非常适合幼儿园的孩子们作为音乐兴趣启蒙的一种乐器，如图所示（小钟琴的一部分）。下列说法错误的是（　　）

A．打击乐器靠打击面振动发声
B．“有16个音”是指有16个不同的音调
C．“声音优美”是指音色好
D．从左往右依次敲击图中的E、D、C，音调变高
12．小明利用天平和烧杯测某种液体的密度，得到的数据如表，则下列说法正确的是（　　）
液体与量杯质量/g
40
60
80
100
液体的体积/cm3
20
40
60
80

A．烧杯的质量20g B．烧杯的质量60g
C．液体的密度1.0g/cm3 D．液体的密度0.8g/cm3
13．王亮在查阅实验记录报告时发现一张关于探究凸透镜成像规律的实验数据记录单，请根据表中信息判定下列说法正确的是（　　）
实验次序
1
2
3
4
5
物距u/cm
10
12.5
15
20
30
像距v/cm
30
19
15
12
△

A．该凸透镜的焦距是15cm
B．表中符号△处应填写的数据为10cm
C．当u=25cm时，凸透镜成缩小的像，照相机就是根据这一原理制成
D．若把物体从距凸透镜12cm处向距凸透镜22cm处滑动，像会逐渐变小
14．如图所示的电路中，电源电压不变，只闭合S1，滑片P移动到左端，电路安全，电流表示数为I1；再闭合S2，电流表示数为I2，I2＞I1。下列说法正确的是（　　）

A．甲是电流表，乙是电压表
B．只闭合S1，滑片P向右移动时，电表甲的示数变小
C．闭合S1、S2，滑片P向左移动时，电表乙的示数变小
D．将滑片P移到右端，先闭合S1，电路消耗的总功率为P1；再闭合S2，电路消耗的总功率为P2，P1＜P2
卷Ⅱ（非选择题，共39分）
二、填空及简答题（本大题共4个小题；共9分）
15．汽车已经成为日常生活中必不可少的交通工具，而汽车最基本的安全装置有头枕和安全带，如图当汽车突然减速时，由于司机具有 _____向前倾，安全带能减小对司机造成的伤害； _____能减小因后车撞击司机造成的伤害。（选填“安全带”或“头枕”）

16．(黔西南中考)仲夏清晨叶片上出现晶莹剔透的露珠，露珠的形成是________现象，中午露珠不见了是_____现象．
17．过春节挂红灯是中国的传统民俗，春节时小明家里也挂起了灯笼，他想测量灯笼里白炽灯泡的功率．他关掉家里其它用电器，只让这只灯泡工作，电能表（如图）转盘转了30圈，用了10min，灯泡的实际功率为_____W．为了节能，他换用亮度相当的功率是6W的LED灯，该灯工作10min，消耗的电能只为_____kW•h．

18．某杠杆的动力臂与阻力臂之比为5︰2，若此杠杆受到的阻力为20N，则当动力为______N时，杠杆处于平衡状态，此杠杆是______杠杆（选填“省力”、“等臂”或“费力”）。如图所示的常见工具中，属于省力杠杆的是______（填字母）。

19．微波炉已进入千家万户，微波属于 ___________（选填“声波”“电磁波”或“红外线”），微波炉使用的能源是 ___________（选填“一次”或“二次”）能源。
20．(1)我们可以利用刻度尺来测量物体长度，长度的基本单位是 ________ （写中文名称）。该物体的长度是 ________ 。

(2)教学楼的走廊里挂着一块平面镜，当同学们走进镜子时，他们在镜中像的大小将 _______ （选填“变大”、“变小”或“不变”）；有时阳光射进来，有的同学看到镜子很“刺眼”，这是因为太阳光照射到镜面发生了 ________ 。
(3)如图所示，说明发声的物体在 _______ 。扬声器响度越大，纸片跳起来越高，说明响度与 ________ 有关。

三、 实验探究题（本大题共3个小题；第21小题4分，第22小题6分，第23小题7分，共17分）
21．小星同学做“测量小灯泡额定功率”的实验, 所用灯泡的额定电压是2.5V：

（1）如图是他实验的电路，但连接不完整，请你帮他完成电路的连接_________．
（2）小星正确连接电路闭合开关后，发现灯不亮，但是电压表有读数，则故障原因可能是灯泡________ （选填“短路”或“断路”）．
（3）排除故障后，小星调节滑动变阻器使电压表的读数为2.5V，电流表的读数如图所示，则小灯泡的额定功率是________ W．
22．小宇在测浓盐水的密度时进行如下操作：
（1）把天平放在水平桌面上，将游码归零，发现指针静止时偏向分度盘中线的左侧，此时应将平衡螺母向______（填“左”或“右”）调节，使横梁平衡；
（2）天平调平后小宇进行了三步操作：
①测空烧杯的质量为32g；
②用天平测烧杯和浓盐水的总质量，盘中砝码及游码的位置如图甲所示，烧杯和浓盐水的总质量为______g；
③将浓盐水倒入量筒中，液面的位置如图乙所示，为______mL。为减小误差，以上操作合理的顺序是______（填序号）。
（3）浓盐水的密度为______g/cm3。

23．某小组同学发现在物体浸入液体过程中，液体密度ρ、物体浸入液体体积V液及溢出液体体积V溢都会对液体压强变化量△P液产生影响．为了研究柱形容器中液体对容器底部压强增加量△P液与ρ、V浸、V溢的关系，他们用底面积相同但溢水口高度不同的若干柱形容器、体积为0.017米3的物体、密度为ρ1、ρ2的液体及DIS压强传感器等器材进行实验．他们先在一个容器中装入密度为ρ1的液体，并将该物体慢慢浸入，过程如图所示，测得的实验数据记录在表一中．接着他们在三个不同的容器中装入体积不同、密度为ρ2的液体，再将该物体分别浸入，测得的实验数据记录在表二中．（ρ1＜ρ2）
表一
液体密度
实验序号
V浸（木3）
V浸（木3）
△P浓（帕）
ρ1
1
0.011
0.001
7840
2
0.012
0.002
7840
3
0.014
0.004
7840







表二
液体密度
实验序号
V浸（木3）
V浸（木3）
△P浓（帕）
ρ2
4
0.008
0.002
5880
5
0.010
0.002
7840
6
0.012
0.002
9800


（1）分析比较实验序号1、2与3中的△P液和V浸、V溢的数据及相关条件，可得出的结论是：当物体浸入同种液体中，_____时，同一柱形容器内液体对容器底部压强变化量△P液是相同的．
（2）分析比较实验序号4、5与6中的△P液和V浸、V溢的数据及相关条件，可得出的结论是：当物体浸入同种液体中时，_____．
（3）将该物体浸没在密度为ρ2的液体中，溢出0.002米3的液体，则△P液为_____帕．
四、计算应用题（本大题共2个小题；，第24小题6分，第25小题7分，共13分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
24．如图所示是我市部分中小学投入使用的新型安全校车，这种校车的性能完全符合校车12项安全标准。中考期间，某学校的学生乘坐这种新型安全校车到9km外的考点参加考试，校车行驶了15min后安全到达考点。求：（g＝9.8N/kg）
（1）校车在送考过程中的平均速度；
（2）若校车和学生总质量为9000kg，车轮与地面的接触总面积为0.15m2，求校车对水平路面的压强；
（3）请用物理学的术语解释，为什么要对校车载重总质量和速度进行限制（分别答出一条即可）。
25．如图所示，电源电压恒定，灯L的规格为“12V 1A”（正常工作时的电压和电流）且不考虑灯丝电阻随温度的变化，滑动变阻器R2上标有“？Ω 2A”，最大阻值不清晰。在电路安全的前提下，操作如下：当闭合开关S1、S2、S3，滑片移动到最左端时，灯泡正常发光；当只闭合开关S1，滑片移动到接入阻值为时电压表示数是7.2V，为滑动变阻器最大阻值的，此时电流表示数为I1；还是只闭合开关S1，滑片移动到接入阻值为时电压表的示数比刚才变化了1.2V，此时电流表示数为I2。求：
（1）电源电压的大小；（2）题中两次电流表示数之比？
（3）通过开关的通断，滑动变阻器滑片的移动，整个电路工作时的最小电流。


参考答案：
1．B
【详解】A项，人体的温度为37℃左右，所以人沐浴时的温度一般也在37℃左右，60℃远远高于37℃，故A项错误．
B项，某初中生每分钟大约走 60m，故B项正确．
C项，100cm=1m，物理课本的长度不可能为1m，大约为25cm左右，故C项错误．
D项，声音的传播需要介质，故声音不能在真空中传播，故D项错误．
综上所述，本题正确答案为B．
【点睛】考察常识性的东西
2．A
【详解】A．该装置是奥斯特实验，是用来研究通电导线周围是否有磁场的实验装置，揭示了电流的周围存在磁场，应用为电磁铁；
B．图乙实验揭示了通电导体在磁场中受力运动，应用是电动机；
C．图丙实验是电磁感应现象，应用是发电机；
D．由右手定则可知图丁实验电源的右端是正极，由同名磁极相互吸引，异名磁极相互排斥可知，小磁针A端是S极．
3．C
【分析】

【详解】插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线．故选C.
4．B
【详解】A．水面倒影属于平面镜成像，是由光的反射形成的，故A不符合题意；
B．海市蜃楼是光的折射形成的，故B符合题意；
C．自行车尾灯发光是由于光的反射形成的，故C不符合题意；
D．手影是由于光沿直线传播形成的，故D不符合题意。
故选B。
5．D
【分析】（1）物质是由大量分子组成的，分子在永不停息地做无规则运动；分子之间存在间隙，分子间存在相互的引力和斥力；
（2）原子是由原子核及核外电子组成，原子核几乎集中了原子所有质量；原子核由带正电的质子和不带电的中子组成；
（3）光年是长度单位，光年指的是光在真空中行走一年的距离．
【详解】A. 两块橡皮泥用力压紧后能粘在一起，是因为分子间存在相互作用的引力，故A正确；
B. 酒精与水混合后体积减小能说明分子间有空隙，故B正确；
C. 原子是由位于原子中心的原子核和核外绕原子核做圆周运动的电子组成的，故C正确；
D. 光年是光在真空中行走一年的距离，是长度单位，故D错误．
故选D.
6．D
【详解】A．雪撬从山坡上滑下，高度降低，速度增大，将重力势能转化为动能，故A不符合题意；
B．拧紧的玩具发条带动转盘转动，是将弹性势能转化为动能，故B不符合题意；
C．推开的弹簧门自动关闭，弹簧恢复形变，门获得一定的速度，将弹性势能转化为动能，故C不符合题意；
D．人造地球卫星从近地点向远地点运动，高度变高，速度减小，将动能转化为重力势能，故D符合题意。
故选D。
7．A
【详解】A.根据流体压强与流速的关系，飞机机翼上表面空气流速快，受到的气压小，下表面空气流速慢，受到的气压大，所以在机翼上产生了一个向上的压力差，从而使飞机飞上蓝天，故A符合题意；
B.孔明灯升空是利用了空气浮力，故B不符合题意；
C.轮船经过船闸，是利用了连通器的原理，故C不符合题意；
D.人在死海海面不下沉，是由于受到浮力的作用，故D不符合题意。
故选A。
8．C
【详解】A．刹车时轮子由滚动变滑动，是为了增大摩擦力，故A不符合题意；
B．车把套上制作了花纹，是为了增大接触面的粗糙程度，从而增大摩擦力，故B不符合题意；
C．轴承里面装上滚珠，是利用滚动代替滑动，从而减小摩擦力，故C符合题意；
D．轮胎的表面做的凹凸不平，是为了增大接触面的粗糙程度，从而增大摩擦力，故D不符合题意。
故选C。
9．D
【详解】A．水壶的壶嘴与壶身构成连通器，壶中的水静止时水面总是相平的，故A正确但不符合题意；
B．拦河大坝设计成下宽上窄的形状，是因为液体内部压强随深度的增加而增大，故B正确但不符合题意；
C．浴室内的防滑垫表面凹凸不平，是通过增大接触面的粗糙程度来增大摩擦，故C正确但不符合题意；
D．铁轨下面放枕木是为了增大受力面积减小压强，故D错误但符合题意。
故选D。
10．B
【详解】A．蜡烛流的“泪”是固态的蜡烛吸热成的液态蜡烛水，是熔化现象，蜡烛是非晶体，熔化过程温度不断升高，故A不符合题意；
B．冰雪消融，是固态的冰吸热变成水的现象，是熔化现象，冰是晶体，有固定熔点，熔化过程温度不变，故B符合题意；
C．清晨的露珠是空气中的水蒸气放热液化成的水珠，是放热现象，故C不符合题意；
D．霜打枝头，霜的形成是空气中的水蒸气放热凝华成的固态小冰晶，是放热现象，故D不符合题意。
故选B。
11．D
【详解】A．声音是由物体的振动产生的，打击乐器是由打击面振动产生的，故A正确，不符合题意；
BD．从左往右小钟琴越来越长，敲击时振动快慢不同，越短的振动越快，音调越高；越长的振动越慢，音调越低，因此从左往右音调变低，“16个音”指的是16个不同的音调，故B正确，不符合题意；D错误，符合题意；

C．小钟琴可以演奏音乐，声音悦耳动听，发出的声音是乐音，则“声音优美”是指音色好，故C正确，不符合题意。
故选D。
12．AC
【详解】设烧杯质量为m0，由表中数据可知，当液体体积V1=20cm3时，液体与烧杯的质量m总1=40g，即
m0+ρ液V1=40g……①
当液体体积V2=40cm3时，液体与烧杯的质量m总2=60g，即
m0+ρ液V2=60g……②
②-①得
ρ液V2-ρ液V1=20g
则液体的密度

将ρ液=1.0g/cm3代入①得
m0=20g
故BD错误，AC正确。
故选AC。
13．BCD
【详解】A．由表中实验三的数据知道，像距等于物距，即
u=v=15cm
根据凸透镜成像规律知道，当v=u=2f时，成倒立等大的实像，所以，焦距是
f=7.5cm
故A错误；
B．由表中数据知道，当u=10cm时，f C．当u=25cm时，由于u>2f，成倒立、缩小的实像，此时f D．当 v>2f时，成倒立、放大的实像，即在物距大于一倍焦距时，当物体远离凸透镜，物距增大，像距减小，像变小。所以，把物体从距凸透镜12cm处向距凸透镜22cm处滑动，像会逐渐变小，故D正确。
故选BCD。
14．BD
【详解】A．只闭合S1，滑片P移动到左端，电流表示数为I1；若甲为电流表，则此时电源会被短路，故甲为电压表；由于电压表接入电路中时相当于是断路，若乙为电压表，闭合开关S2，整个电路的总电阻不变，电流表示数不变，不符合题意，所以乙是电流表，故A错误；
B．只闭合S1，该电路为串联电路，电压表甲测量的是R1、R2两端的电压，滑片P向右移动时，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U＝IR可知，R1、R2两端的电压变小，即电表甲的示数变小，故B正确；
C．闭合S1、S2，电路为R1的简单电路，R2、滑动变阻器被短路，移动滑片，电路中的电流不变，乙表示数不变，故C错误；
D．将滑片移到右端，先闭合S1，三个电阻串联接入电路中；再闭合S2，R0、R2被短路，根据串联电路的电阻关系可知，此时电路的总电阻变小，根据公式可知，电路消耗的功率会变大，即P1＜P2，故D正确。
故选BD。
15．     惯性     头枕
【详解】[1]当汽车突然减速时，司机由于惯性，继续以原来的速度向前运动，所以司机会向前倾，而系安全带能减小对司机造成的伤害。
[2]汽车被后车撞上或突然加速时，司机由于惯性，继续以原来的速度向前运动，会向后仰，所以头枕能减小对司机造成的伤害。
16．     液化     汽化
【详解】晶莹剔透的露珠，是空气中的遇冷液化而形成的，即露珠的形成是液化现象；
中午露珠不见了是因为水珠又蒸发变成了水蒸气，即汽化现象．
17．     60     0.001
【详解】由于电能表标有“3000r/kW•h”，即表示每消耗1kW•h的电能，电能表转盘转3000r，所以，当电能表的转盘转过30r时，该灯泡消耗的电能是：；又因为工作时间是：t=10min=600s，所以，灯泡的实际功率是：；由于LED灯亮度相当的功率是6W，所以LED灯工作10min消耗的电能是：．
18．     8     省力     （b）、（c）、（d）
【详解】[1]由杠杆平衡条件 可得，动力

代入数据解得

[2]杠杆的动力臂与阻力臂之比为5︰2时，动力臂大于阻力臂，杠杆为省力杠杆。
[3]图中常见工具中（b）、（c）、（d），在使用过程中动力臂大于阻力臂，属于省力杠杆。
19．     电磁波     二次
【详解】[1][2]微波属于电磁波；微波炉使用的能源是电能，电能都是通过其他能源转化而来的，因此电能属于二次能源。
20．     米     1.60cm     不变     镜面反射     振动     振幅
【详解】(1)[1]长度的基本单位是米，常用的单位有千米、厘米等。
[2]由图可知，此刻度尺的分度值是1mm，左端与12.00cm对齐，故读数为1.60cm。
(2)[3]根据平面镜成像特点可知，平面镜成正立、等大的虚像，且像与物到平面镜的距离相等，所以当同学们走近镜子时，他们在镜中像的大小不变。
[4]阳光射向平面镜，阳光经平面镜反射之后，平行射出，正好反射到同学的眼睛里，所以看到镜子很“刺眼”，这种反射为镜面反射。
(3)[5]声音是由物体振动产生的，一切发声体都在振动。
[6]影响响度大小的因素是振幅，扬声器响度越大，纸片跳起来越高，说明振幅越大，响度越大。
21．          断路     1
【详解】试题分析：（1）灯泡额定电压是2.5V，电压表应选择3V量程，滑动变阻器、灯泡串连接入电路，电压表并联在灯泡两端，电路图如图所示．
（2）灯不亮，电压表有读数，则故障原因可能是灯泡断路．

（3）电流表量程是0.6A，最小分度值是0.02A，电流表示数是0.4A，
灯泡的功率．
考点：探究用电器的电功率实验．
点评：本题考查了连接实物图、电路故障分析、电流表读数、求灯泡的功率，是实验的常考内容．
22．     右     92     50     ②③①     1.2
【详解】（1）[1]调节天平横梁水平平衡时，发现指针静止时偏向分度盘中线的左侧，说明天平的左端下沉，根据“左偏右调”原则，平衡螺母向右端移动。
（2）[2]由图甲可知，烧杯和浓盐水的总质量为

[3]由图乙可知，量筒中浓盐水的体积为

（3）[4]如果按照小宇的步骤操作，将浓盐水倒入量筒中时，会有部分水残留在量筒内壁，导致测量的浓盐水的体积偏小，由公式可知，所测密度偏大。为了减小误差，合理的测量液体密度的步骤为：用天平测烧杯和浓盐水的总质量，再把烧杯中的浓盐水倒入量筒中，记下量筒中浓盐水体积，最后用天平称出测空烧杯的质量；利用倒入量筒的盐水的质量和体积来计算盐水的密度，避免了盐水残留而带来的误差，所以合理的实验顺序是②③①。
（4）[5]量筒中浓盐水的质量为

浓盐水的密度为

23．     V浸﹣V溢的值相同     V溢相同，V浸越大，不同柱形容器内液体对容器底部压强变化量△P液越大     14700
【详解】（1）分析比较实验序号1、2与3中的△P液和V浸、V溢的数据及相关条件，可得出的结论是：当物体浸入同种液体中，V浸-V溢的值相同时，同一柱形容器内液体对容器底部压强变化量△P液是相同的；
（2）分析比较实验序号4、5与6中的△P液和V浸、V溢的数据及相关条件，可得出的结论是：当物体浸入同种液体中时，V溢相同，V浸越大，不同柱形容器内液体对容器底部压强变化量△P液越大；
（3）将该物体浸没在密度为ρ2的液体中，体积为0.017米3的物体，溢出0.002米3的液体，由表二可知，由4、5、6可得，浸入密度ρ2的体积为0.008m3，，浸入密度ρ2的体积每增加0.002m3，△P液增加1960pa，浸入密度ρ2的体积为：0.017m3；增加4.5个0.002m3，则．
【点睛】此题主要是对学生数据的分析能力、归纳能力和数据处理能力的考查，能够从数据中分析出结论是本题的难点．
24．（1）36km/h；（2）5.88×105Pa；（3）见解析
【详解】解：（1）校车在送考过程中的平均速度

（2）对地面的压力

对地面的压强

（3）车的质量越大，速度越大时，动能就越大，一旦发生交通事故，对外破坏性大，且质量越大时，车的惯性越大，使刹车困难，易造成交通事故的发生，所以要对校车载重总质量和速度进行限制。
答：（1）校车在送考过程中的平均速度为36km/h；
（2）校车对水平路面的压强为5.88×105Pa；
（3）车的质量越大，速度越大时，动能就越大，一旦发生交通事故，对外破坏性大，且质量越大时，车的惯性越大，使刹车困难，易造成交通事故的发生。
25．（1）12V；（2）；（3）0.2A
【详解】解：（1）当闭合开关S1、S2、S3，滑片移动到最左端时，电路变为灯泡和滑动变阻器并联，电压表短路，电流表测干路电流，因为灯泡正常发光，所以灯泡正常工作的电压即为电源电压的大小为U，即12V。
（2）当只闭合开关S1，电路变为串联电路，电流表测串联电路的电流为I1，电压表测电阻R1和滑动变阻器左侧部分（即）的电压，设此时示数为U1，滑动变阻器的总电阻为R，此时灯泡两端的电压为

由（1）和欧姆定律可得灯泡的电阻为

所以电流表测串联电路的电流为
①
此时电阻R1和滑动变阻器左侧部分即的总电阻为
②
只闭合开关S1，滑片移动到接入阻值为，即

此时电压表的示数比刚才变化了1.2V，由串联电路中电压与电阻成正比，则电阻增大，对应的电压也增大，设此时电压为U2，则

此时灯泡两端的电压为

所以电流表测串联电路的电流为
③
此时电阻R1和滑动变阻器左侧部分即的总电阻为
④
由②和④式子得
，
由①和③式子得

（3）由电路图可知，只有闭合S1，断开S2和S3，滑动变阻器滑片移动到最右端时，整个电路工作时的电流最小，即此时电路的总电阻为

电路工作时的最小电流为

答：（1）电源电压的大小为12V；
（2）题中两次电流表示数之比为；
（3）通过开关的通断，滑动变阻器滑片的移动，整个电路工作时的最小电流为0.2A。
