物理选择性必修 第二册1 电磁振荡精品课堂检测
展开
这是一份物理选择性必修 第二册1 电磁振荡精品课堂检测，文件包含新课改-高中物理-选修第2册12A电磁振荡基础版教师版docx、新课改-高中物理-选修第2册12A电磁振荡基础版学生版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。

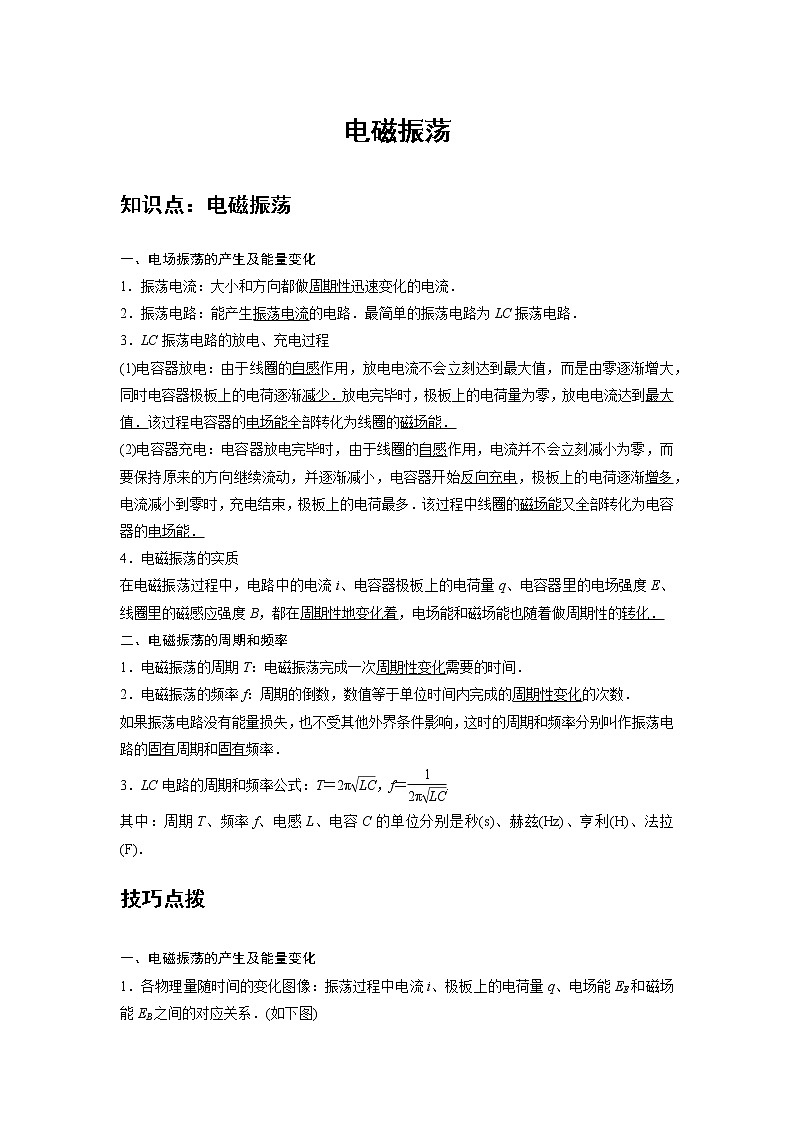

一、电场振荡的产生及能量变化
1．振荡电流：大小和方向都做周期性迅速变化的电流．
2．振荡电路：能产生振荡电流的电路．最简单的振荡电路为LC振荡电路．
3．LC振荡电路的放电、充电过程
(1)电容器放电：由于线圈的自感作用，放电电流不会立刻达到最大值，而是由零逐渐增大，同时电容器极板上的电荷逐渐减少．放电完毕时，极板上的电荷量为零，放电电流达到最大值．该过程电容器的电场能全部转化为线圈的磁场能．
(2)电容器充电：电容器放电完毕时，由于线圈的自感作用，电流并不会立刻减小为零，而要保持原来的方向继续流动，并逐渐减小，电容器开始反向充电，极板上的电荷逐渐增多，电流减小到零时，充电结束，极板上的电荷最多．该过程中线圈的磁场能又全部转化为电容器的电场能．
4．电磁振荡的实质
在电磁振荡过程中，电路中的电流i、电容器极板上的电荷量q、电容器里的电场强度E、线圈里的磁感应强度B，都在周期性地变化着，电场能和磁场能也随着做周期性的转化．
二、电磁振荡的周期和频率
1．电磁振荡的周期T：电磁振荡完成一次周期性变化需要的时间．
2．电磁振荡的频率f：周期的倒数，数值等于单位时间内完成的周期性变化的次数．
如果振荡电路没有能量损失，也不受其他外界条件影响，这时的周期和频率分别叫作振荡电路的固有周期和固有频率．
3．LC电路的周期和频率公式：T＝2πeq \r(LC)，f＝eq \f(1,2π\r(LC)).
其中：周期T、频率f、电感L、电容C的单位分别是秒(s)、赫兹(Hz)、亨利(H)、法拉(F)．
技巧点拨
一、电磁振荡的产生及能量变化
1．各物理量随时间的变化图像：振荡过程中电流i、极板上的电荷量q、电场能EE和磁场能EB之间的对应关系．(如下图)
2．相关量与电路状态的对应情况
3.(1)在LC振荡回路发生电磁振荡的过程中，与电容器有关的物理量：电荷量q、电场强度E、电场能EE是同步变化的，即q↓→E↓→EE↓(或q↑→E↑→EE↑)．
与振荡线圈有关的物理量：振荡电流i、磁感应强度B、磁场能EB也是同步变化的，即i↓→B↓→EB↓(或i↑→B↑→EB↑)．
(2)在LC振荡过程中，电容器上的三个物理量q、E、EE增大时，线圈中的三个物理量i、B、EB减小，且它们的变化是同步的，也即q、E、EE ↓eq \(―――――――→,\s\up10(同步异向变化))i、B、EB↓.
二、电磁振荡的周期和频率
1．LC电路的周期和频率公式：T＝2πeq \r(LC)，f＝eq \f(1,2π\r(LC)).
2．说明：(1)LC电路的周期、频率都由电路本身的特性(L和C的值)决定，与电容器极板上电荷量的多少、板间电压的高低、是否接入电路中等因素无关，所以称为LC电路的固有周期和固有频率．
(2)使用周期公式时，一定要注意单位，T、L、C、f的单位分别是秒(s)、亨利(H)、法拉(F)、赫兹(Hz)．
(3)电感器和电容器在LC振荡电路中既是能量的转换器，又决定着这种转换的快慢，电感L或电容C越大，能量转换时间也越长，故周期也越长．

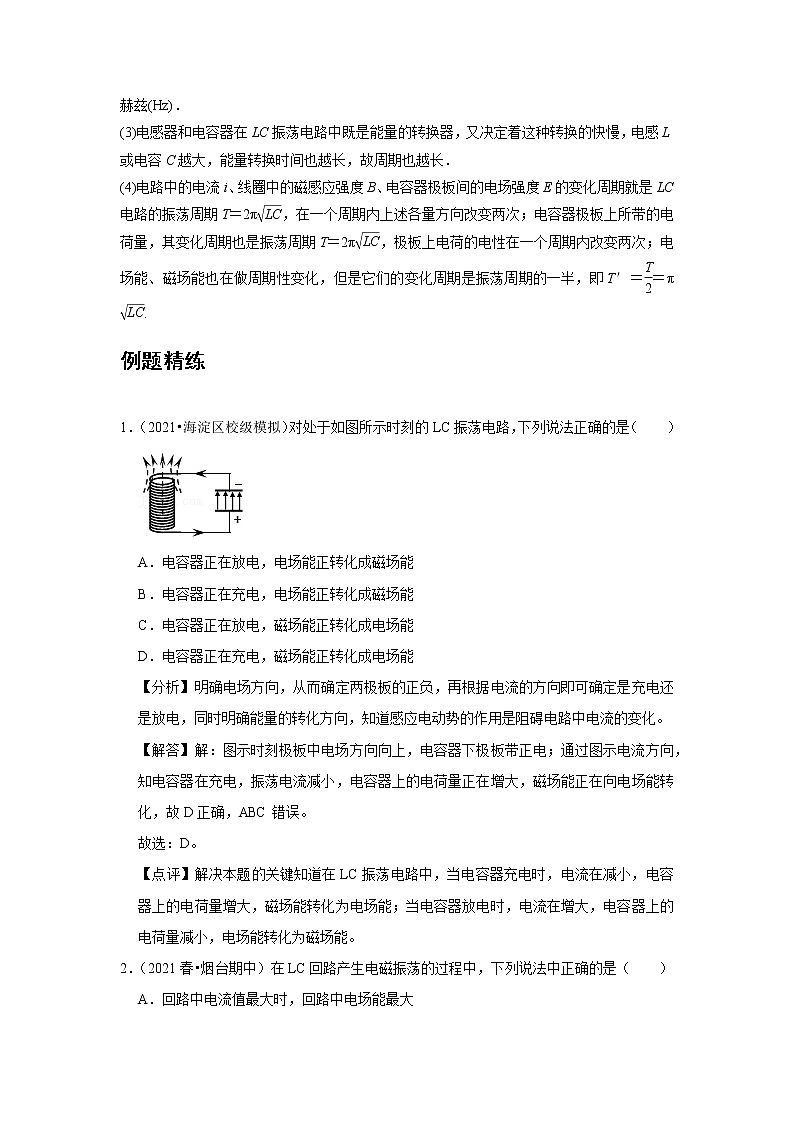

(4)电路中的电流i、线圈中的磁感应强度B、电容器极板间的电场强度E的变化周期就是LC电路的振荡周期T＝2πeq \r(LC)，在一个周期内上述各量方向改变两次；电容器极板上所带的电荷量，其变化周期也是振荡周期T＝2πeq \r(LC)，极板上电荷的电性在一个周期内改变两次；电场能、磁场能也在做周期性变化，但是它们的变化周期是振荡周期的一半，即T′＝eq \f(T,2)＝πeq \r(LC).
例题精练
1．（2021•海淀区校级模拟）对处于如图所示时刻的LC振荡电路，下列说法正确的是（ ）
A．电容器正在放电，电场能正转化成磁场能
B．电容器正在充电，电场能正转化成磁场能
C．电容器正在放电，磁场能正转化成电场能
D．电容器正在充电，磁场能正转化成电场能
2．（2021春•烟台期中）在LC回路产生电磁振荡的过程中，下列说法中正确的是（ ）
A．回路中电流值最大时，回路中电场能最大
B．电容器充电完毕时，回路中磁场能最少
C．回路中电流减小时，电容器上电荷量也减少
D．回路中磁场能减少时，回路中电流值增大
随堂练习
1．（2021春•诸暨市校级期中）如图所示，电容器充电稳定后，将开关S由b扳到a并开始计时，在电流振荡了半个周期时，电路中（ ）
A．电容器C里的电场强度最强，电场强度方向向下
B．线圈L周围磁场最强
C．线圈中的磁感应强度为零
D．磁场能开始向电场能转化
2．（2021春•鼓楼区校级月考）如图所示的LC振荡电路中，某时刻电容器上下极板带电情况和线圈L中的磁场方向如图所示，则此时（ ）
A．线圈中的自感电动势在增大
B．电容器两端电压正在增大
C．磁场能正在转化为电场能
D．增大电容器的电容，可以减弱振荡电路向外界辐射能量的本领
3．（2021•鼓楼区校级二模）如图所示的LC振荡电路，当开关S转向右边发生振荡后，下列说法中正确的是（ ）
A．振荡电流达到最大值时，电容器上的带电荷量最大
B．振荡电流达到最大值时，磁场能最大
C．振荡电流为零时，电场能为零
D．振荡电流相邻两次为零的时间间隔等于振荡周期
综合练习
一．选择题（共20小题）
1．（2021春•如皋市月考）如图所示的LC振荡电路中，某时刻电容器上下极板带电情况和线圈L中的磁场方向如图所示，则此时（ ）
A．线圈中的自感电动势在增大
B．电容器两端电压正在增大
C．磁场能正在转化为电场能
D．在电容器内放入绝缘物质，可以减弱振荡电路向外界辐射能量的本领
2．（2021•浙江模拟）在LC振荡电路中，t1时刻和t2时刻电感线圈中的磁感线和电容器中极板的带电情况分别如图所示，则下列说法中正确的是（ ）
A．在t1时刻电容器正在充电
B．在t2时刻电容器正在充电
C．在t1时刻电路中的电流处在减小状态
D．在t2时刻电路中的电流处在增大状态
3．（2021•海淀区模拟）对处于图所示时刻的LC振荡电路，下列说法正确的是（ ）
A．电容器正在放电，电场能正转变成磁场能
B．电容器正在充电，电场能正转变成磁场能
C．电容器正在放电，磁场能正转变成电场能
D．电容器正在充电，磁场能正转变成电场能
4．（2020秋•嘉兴月考）如图所示为公交车上车时刷卡的情景，当听到“嘀”的声音，表示刷卡成功。刷卡所用的IC卡内部有电感线圈L和电容C构成的LC振荡电路。刷卡时，读卡机向外发射某一特定频率的电磁波，IC卡内的LC振荡电路产生电谐振，线圈L中产生感应电流，给电容C充电，达到一定的电压后，驱动卡内芯片进行数据处理和传输。下列说法正确的是（ ）
A．读卡机发射的电磁波不能在真空中传播
B．IC卡工作所需要的能量来源于卡内的电源
C．若读卡机发射的电磁波偏离该特定频率，则IC卡内不会产生感应电流
D．IC卡既能接收读卡机发射的电磁波，也有向读卡机传输数据功能
5．（2020秋•诸暨市月考）下列说法正确的是（ ）
A．电容器外壳上标的工作电压比击穿电压要低
B．英国科学家泊松在实验中观察到了著名的“泊松亮斑”
C．法拉第通过严密的数学推理最早给出法拉第电磁感应定律
D．在LC振荡电路中，仅增大电容器的极板距离会使振荡电路的固有频率减小
6．（2020秋•浙江月考）如图所示是电磁波发射电路中的LC电磁振荡电路，某时刻电路中正形成如图所示方向的电流，此时电容器的上极板带正电，下极板带负电，则以下说法正确的是（ ）
A．线圈中的磁场向上且正在增强
B．电容器中的电场向下且正在减弱
C．若在线圈中插入铁芯，则发射电磁波的频率变大
D．若增大电容器极板间的距离，则发射电磁波的波长变小
7．（2020秋•浙江月考）在如图所示的振荡电路中，某时刻线圈中磁场方向向上，且电路的电流正在增强，则此时（ ）
A．a点电势比b点高
B．电容器两极板间场强正在减小
C．电路中电场能正在增大
D．线圈中感应电动势正在增大
8．（2020春•绵阳期末）如图甲是LC振荡电路，其中电流随时间变化的i﹣t图象如图乙所示。t＝0时刻，电容器的下极板M带正电，在之后的某段时间，M板带负电，磁场能减小，则这段时间对应图象中的（ ）
A．Oa段B．ab段C．bc段D．cd段
9．（2020春•慈溪市期末）下列说法正确的是（ ）
A．频率越高，振荡电路向外辐射电磁波的本领越弱
B．在光的单缝衍射中，若将狭缝变窄，则在屏上产生的中央亮条纹变窄
C．医院中放射科给病人做胸透，是利用了β射线照射人体进行透视
D．光纤通信是激光和光导纤维结合的产物
10．（2020春•浙江月考）如图所示，储罐中有不导电液体，与储罐外壳绝缘的两块平行金属板构成的电容器C置于储罐中，电容器可通过开关S与线圈L或电源相连，开关S先打到a端让电容器充满电，t＝0时开关S打到b端，t＝0.15s时LC回路的电流沿顺时针方向且第一次达到最大，则（ ）
A．LC回路的振荡周期为0.3s
B．t＝0.9s时电容器放电完毕
C．t＝0.3～0.45s的时间里电流沿逆时针方向且磁场能逐渐增大
D．当储罐内液面下降时，LC回路的振荡频率减小
11．（2020•西湖区校级模拟）如图所示为某时刻LC振荡电路所处的状态，其振荡周期为，则（ ）
A．该时刻振荡电流i在增大
B．该时刻极板间的电场强度在减小
C．振荡过程中电场能与磁场能的转化周期为
D．振荡过程中线圈内磁感应强度的变化周期为
12．（2020秋•浙江月考）在LC振荡电路中，某时刻电容器C中的电场方向和线圈L中的磁场方向如图所示，则此时（ ）
A．电容器正在放电
B．电容器两端电压正在增大
C．电场能正在转化为磁场能
D．回路的电流正在变大
13．（2020春•嘉兴期末）若某时刻LC振荡电路中连接电容器的导线具有向上的电流，如图所示。则下列说法中正确的是（ ）
A．电容器正在放电
B．电流正在逐渐减小
C．两平行板间的电场强度在减小
D．螺线管中的感应磁场竖直向上
14．（2020•浙江模拟）如图为一个振荡电路在某时刻的情况。电容器电容为C，线圈的自感系数为L，下列判断正确的是（ ）
A．电容器两端电压正在变大
B．图示状态下电流正在变大
C．电场能正在转化为磁场能
D．电场能和磁场能的相互转化的周期为2π
15．（2020春•诸城市期中）如图所示表示LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．电容器正在充电
B．电感线圈中的电流正在增加
C．若在电感线圈中插入铁芯会减小充电时间
D．电容器两端电压正在增大
16．（2020春•烟台期末）某时刻LC振荡电路的状态如图所示，下列说法中正确的是（ ）
A．振荡电流i在减小
B．电容器两板间电压在减小
C．电场能正在向磁场能转化
D．电容器极板上的电荷量从零变化到最大值所需的最短时间为π
17．（2020•浙江模拟）如图所示，是某LC振荡电路中电流随时间变化的关系曲线，如图乙所示，规定顺时针电流为正电流，则（ ）
A．在t1时刻，a板带正电，电荷量最大
B．在t1～t2时间内，线圈内磁场方向向上，且强度减弱
C．在t2时刻，电感线圈自感电动势最大，Uc＞Ud
D．在t1～t2时间内，电容器正在充电
18．（2020春•杭州期末）如图所示的LC振荡电路中，某时刻线圈中磁场方向向上，且电路的电流正在减小，则此时（ ）
A．a点电势比b点低
B．电容器两极板间场强正在减小
C．电路中电场能正在增大
D．线圈中感应电动势正在减小
19．（2020春•天津期末）如图所示为某时刻LC振荡电路中电容器中电场的方向和电流的方向，则下列说法中正确的是（ ）
A．电容器正在放电
B．电感线圈的磁场能正在增加
C．电感线圈中的自感电动势正在阻碍电流的减小
D．电容器的电场能正在减少
20．（2020春•亭湖区校级期中）如图所示是LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．此时电路中电流等于零
B．电容器正在充电
C．电感线圈中的电流正在增大
D．电容器两极板间的电场能正在减小
二．多选题（共10小题）
21．（2021春•德清县校级月考）在LC振荡电路中，某时刻线圈中产生如图所示的磁场，且磁场正在逐渐减弱，则该时刻（ ）
A．电容器的带电量正在增大
B．电容器的上极板带正电
C．电容器极板间的电场向上
D．振荡电路中磁场能正在向电场能转化
22．（2021春•浙江月考）下列说法正确的是（ ）
A．在LC振荡电路中，将铁芯插入电感线圈，向外辐射电磁波的本领会增强
B．核反应释放的核能可以将原子核激发到很高的能级，向低能级跃迁时会辐射出γ射线
C．任何一种金属都存在一个极限波长，小于此波长的光可让金属中的电子逸出
D．物质波是一种概率波，在微观物理学中可以用“轨迹”来描述粒子的运动
23．（2020春•郑州期末）下列说法正确的是（ ）
A．LC振荡电路中，当电流增大时，电容器所带电量也增大
B．光的偏振现象说明光是横波
C．“泊松亮斑”说明光不具有波动性
D．阳光下的肥皂泡上有彩色条纹，这属于光的干涉现象
24．（2020春•台州期末）在LC振荡电路中，某时刻电路中的电流方向如图所示，且电流正在增大，则该时刻（ ）
A．电容器下极板带正电，上极板带负电
B．电容器上极板带正电，下极板带负电
C．电场能正在向磁场能转化
D．电容器两端的电压正在减小
25．（2020春•海淀区校级期末）如图所示，LC振荡电路中，某一时刻穿过线圈L的磁感应强度方向向上，且正在逐渐增强，那么两极板带电的情况是（ ）
A．上极板带正电B．上极板带负电
C．极板带电量增加D．极板带电量减少
26．（2020春•吉林期末）在LC振荡电路中，当电容器充电完毕尚未开始放电时，下列说法正确的是（ ）
A．电容器中的电场最强
B．电路中的磁场最强
C．电场能已有一部分转化成磁场能
D．此时电路中电流为零
27．（2020•浙江模拟）无线话筒就是LC振荡电路在实际中应用的典型实例，某LC振荡电路某时刻磁场方向如图所示，则下列说法正确的是（ ）
A．若增加电容C的带电量，振荡电路的周期会变大
B．若磁场正在减弱，则电容器上极板带正电
C．若电容器正在放电，则电容器上极板带正电
D．若电容器正在放电，则自感电动势正在阻碍电流增大
28．（2020春•湖北期中）在LC振荡电路中，某时刻电路中的电流方向如图所示，且电流正在增大，则该时刻（ ）
A．电容器下极板带正电，上极板带负电
B．电容器上极板带正电，下极板带负电
C．电场能正在向磁场能转化
D．电容器正在充电
29．（2020春•洪山区校级期中）如图所示的电路中，L是电阻不计的电感线圈，C是电容器（原来不带电），闭合电键S，待电路达到稳定状态后再断开电键S，LC回路中将产生电磁振荡。如果规定电感L中的电流方向从a到b为正，断开电键时刻为t＝0，那么断开电键后（ ）
A．图甲可以表示电感线圈中的电流i随时间t的变化规律
B．图乙可以表示电感线圈中的电流i随时间t的变化规律
C．图甲可以表示电容器左极板的电荷量q随时间t的变化规律
D．图乙可以表示电容器右极板的电荷量q随时间t的变化规律
30．（2019•西湖区校级模拟）关于电磁振荡和电磁波的以下说法中，正确的是（ ）
A．LC振荡电路中，即使没有电阻，也会有能量损失
B．振荡电路中电磁振荡的周期越大，向外发射电磁波的本领就越大
C．各种频率的电磁波在真空中的传播速度相同，在其他介质中传播速度不同
D．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光
电路状态
a
b
c
d
e
时刻t
0
eq \f(T,4)
eq \f(T,2)
eq \f(3T,4)
T
电荷量q
最多
0
最多
0
最多
电场能EE
最大
0
最大
0
最大
电流i
0
正向最大
0
反向最大
0
磁场能EB
0
最大
0
最大
0
一、电场振荡的产生及能量变化
1．振荡电流：大小和方向都做周期性迅速变化的电流．
2．振荡电路：能产生振荡电流的电路．最简单的振荡电路为LC振荡电路．
3．LC振荡电路的放电、充电过程
(1)电容器放电：由于线圈的自感作用，放电电流不会立刻达到最大值，而是由零逐渐增大，同时电容器极板上的电荷逐渐减少．放电完毕时，极板上的电荷量为零，放电电流达到最大值．该过程电容器的电场能全部转化为线圈的磁场能．
(2)电容器充电：电容器放电完毕时，由于线圈的自感作用，电流并不会立刻减小为零，而要保持原来的方向继续流动，并逐渐减小，电容器开始反向充电，极板上的电荷逐渐增多，电流减小到零时，充电结束，极板上的电荷最多．该过程中线圈的磁场能又全部转化为电容器的电场能．
4．电磁振荡的实质
在电磁振荡过程中，电路中的电流i、电容器极板上的电荷量q、电容器里的电场强度E、线圈里的磁感应强度B，都在周期性地变化着，电场能和磁场能也随着做周期性的转化．
二、电磁振荡的周期和频率
1．电磁振荡的周期T：电磁振荡完成一次周期性变化需要的时间．
2．电磁振荡的频率f：周期的倒数，数值等于单位时间内完成的周期性变化的次数．
如果振荡电路没有能量损失，也不受其他外界条件影响，这时的周期和频率分别叫作振荡电路的固有周期和固有频率．
3．LC电路的周期和频率公式：T＝2πeq \r(LC)，f＝eq \f(1,2π\r(LC)).
其中：周期T、频率f、电感L、电容C的单位分别是秒(s)、赫兹(Hz)、亨利(H)、法拉(F)．
技巧点拨
一、电磁振荡的产生及能量变化
1．各物理量随时间的变化图像：振荡过程中电流i、极板上的电荷量q、电场能EE和磁场能EB之间的对应关系．(如下图)
2．相关量与电路状态的对应情况
3.(1)在LC振荡回路发生电磁振荡的过程中，与电容器有关的物理量：电荷量q、电场强度E、电场能EE是同步变化的，即q↓→E↓→EE↓(或q↑→E↑→EE↑)．
与振荡线圈有关的物理量：振荡电流i、磁感应强度B、磁场能EB也是同步变化的，即i↓→B↓→EB↓(或i↑→B↑→EB↑)．
(2)在LC振荡过程中，电容器上的三个物理量q、E、EE增大时，线圈中的三个物理量i、B、EB减小，且它们的变化是同步的，也即q、E、EE ↓eq \(―――――――→,\s\up10(同步异向变化))i、B、EB↓.
二、电磁振荡的周期和频率
1．LC电路的周期和频率公式：T＝2πeq \r(LC)，f＝eq \f(1,2π\r(LC)).
2．说明：(1)LC电路的周期、频率都由电路本身的特性(L和C的值)决定，与电容器极板上电荷量的多少、板间电压的高低、是否接入电路中等因素无关，所以称为LC电路的固有周期和固有频率．
(2)使用周期公式时，一定要注意单位，T、L、C、f的单位分别是秒(s)、亨利(H)、法拉(F)、赫兹(Hz)．
(3)电感器和电容器在LC振荡电路中既是能量的转换器，又决定着这种转换的快慢，电感L或电容C越大，能量转换时间也越长，故周期也越长．
(4)电路中的电流i、线圈中的磁感应强度B、电容器极板间的电场强度E的变化周期就是LC电路的振荡周期T＝2πeq \r(LC)，在一个周期内上述各量方向改变两次；电容器极板上所带的电荷量，其变化周期也是振荡周期T＝2πeq \r(LC)，极板上电荷的电性在一个周期内改变两次；电场能、磁场能也在做周期性变化，但是它们的变化周期是振荡周期的一半，即T′＝eq \f(T,2)＝πeq \r(LC).
例题精练
1．（2021•海淀区校级模拟）对处于如图所示时刻的LC振荡电路，下列说法正确的是（ ）
A．电容器正在放电，电场能正转化成磁场能
B．电容器正在充电，电场能正转化成磁场能
C．电容器正在放电，磁场能正转化成电场能
D．电容器正在充电，磁场能正转化成电场能
2．（2021春•烟台期中）在LC回路产生电磁振荡的过程中，下列说法中正确的是（ ）
A．回路中电流值最大时，回路中电场能最大
B．电容器充电完毕时，回路中磁场能最少
C．回路中电流减小时，电容器上电荷量也减少
D．回路中磁场能减少时，回路中电流值增大
随堂练习
1．（2021春•诸暨市校级期中）如图所示，电容器充电稳定后，将开关S由b扳到a并开始计时，在电流振荡了半个周期时，电路中（ ）
A．电容器C里的电场强度最强，电场强度方向向下
B．线圈L周围磁场最强
C．线圈中的磁感应强度为零
D．磁场能开始向电场能转化
2．（2021春•鼓楼区校级月考）如图所示的LC振荡电路中，某时刻电容器上下极板带电情况和线圈L中的磁场方向如图所示，则此时（ ）
A．线圈中的自感电动势在增大
B．电容器两端电压正在增大
C．磁场能正在转化为电场能
D．增大电容器的电容，可以减弱振荡电路向外界辐射能量的本领
3．（2021•鼓楼区校级二模）如图所示的LC振荡电路，当开关S转向右边发生振荡后，下列说法中正确的是（ ）
A．振荡电流达到最大值时，电容器上的带电荷量最大
B．振荡电流达到最大值时，磁场能最大
C．振荡电流为零时，电场能为零
D．振荡电流相邻两次为零的时间间隔等于振荡周期
综合练习
一．选择题（共20小题）
1．（2021春•如皋市月考）如图所示的LC振荡电路中，某时刻电容器上下极板带电情况和线圈L中的磁场方向如图所示，则此时（ ）
A．线圈中的自感电动势在增大
B．电容器两端电压正在增大
C．磁场能正在转化为电场能
D．在电容器内放入绝缘物质，可以减弱振荡电路向外界辐射能量的本领
2．（2021•浙江模拟）在LC振荡电路中，t1时刻和t2时刻电感线圈中的磁感线和电容器中极板的带电情况分别如图所示，则下列说法中正确的是（ ）
A．在t1时刻电容器正在充电
B．在t2时刻电容器正在充电
C．在t1时刻电路中的电流处在减小状态
D．在t2时刻电路中的电流处在增大状态
3．（2021•海淀区模拟）对处于图所示时刻的LC振荡电路，下列说法正确的是（ ）
A．电容器正在放电，电场能正转变成磁场能
B．电容器正在充电，电场能正转变成磁场能
C．电容器正在放电，磁场能正转变成电场能
D．电容器正在充电，磁场能正转变成电场能
4．（2020秋•嘉兴月考）如图所示为公交车上车时刷卡的情景，当听到“嘀”的声音，表示刷卡成功。刷卡所用的IC卡内部有电感线圈L和电容C构成的LC振荡电路。刷卡时，读卡机向外发射某一特定频率的电磁波，IC卡内的LC振荡电路产生电谐振，线圈L中产生感应电流，给电容C充电，达到一定的电压后，驱动卡内芯片进行数据处理和传输。下列说法正确的是（ ）
A．读卡机发射的电磁波不能在真空中传播
B．IC卡工作所需要的能量来源于卡内的电源
C．若读卡机发射的电磁波偏离该特定频率，则IC卡内不会产生感应电流
D．IC卡既能接收读卡机发射的电磁波，也有向读卡机传输数据功能
5．（2020秋•诸暨市月考）下列说法正确的是（ ）
A．电容器外壳上标的工作电压比击穿电压要低
B．英国科学家泊松在实验中观察到了著名的“泊松亮斑”
C．法拉第通过严密的数学推理最早给出法拉第电磁感应定律
D．在LC振荡电路中，仅增大电容器的极板距离会使振荡电路的固有频率减小
6．（2020秋•浙江月考）如图所示是电磁波发射电路中的LC电磁振荡电路，某时刻电路中正形成如图所示方向的电流，此时电容器的上极板带正电，下极板带负电，则以下说法正确的是（ ）
A．线圈中的磁场向上且正在增强
B．电容器中的电场向下且正在减弱
C．若在线圈中插入铁芯，则发射电磁波的频率变大
D．若增大电容器极板间的距离，则发射电磁波的波长变小
7．（2020秋•浙江月考）在如图所示的振荡电路中，某时刻线圈中磁场方向向上，且电路的电流正在增强，则此时（ ）
A．a点电势比b点高
B．电容器两极板间场强正在减小
C．电路中电场能正在增大
D．线圈中感应电动势正在增大
8．（2020春•绵阳期末）如图甲是LC振荡电路，其中电流随时间变化的i﹣t图象如图乙所示。t＝0时刻，电容器的下极板M带正电，在之后的某段时间，M板带负电，磁场能减小，则这段时间对应图象中的（ ）
A．Oa段B．ab段C．bc段D．cd段
9．（2020春•慈溪市期末）下列说法正确的是（ ）
A．频率越高，振荡电路向外辐射电磁波的本领越弱
B．在光的单缝衍射中，若将狭缝变窄，则在屏上产生的中央亮条纹变窄
C．医院中放射科给病人做胸透，是利用了β射线照射人体进行透视
D．光纤通信是激光和光导纤维结合的产物
10．（2020春•浙江月考）如图所示，储罐中有不导电液体，与储罐外壳绝缘的两块平行金属板构成的电容器C置于储罐中，电容器可通过开关S与线圈L或电源相连，开关S先打到a端让电容器充满电，t＝0时开关S打到b端，t＝0.15s时LC回路的电流沿顺时针方向且第一次达到最大，则（ ）
A．LC回路的振荡周期为0.3s
B．t＝0.9s时电容器放电完毕
C．t＝0.3～0.45s的时间里电流沿逆时针方向且磁场能逐渐增大
D．当储罐内液面下降时，LC回路的振荡频率减小
11．（2020•西湖区校级模拟）如图所示为某时刻LC振荡电路所处的状态，其振荡周期为，则（ ）
A．该时刻振荡电流i在增大
B．该时刻极板间的电场强度在减小
C．振荡过程中电场能与磁场能的转化周期为
D．振荡过程中线圈内磁感应强度的变化周期为
12．（2020秋•浙江月考）在LC振荡电路中，某时刻电容器C中的电场方向和线圈L中的磁场方向如图所示，则此时（ ）
A．电容器正在放电
B．电容器两端电压正在增大
C．电场能正在转化为磁场能
D．回路的电流正在变大
13．（2020春•嘉兴期末）若某时刻LC振荡电路中连接电容器的导线具有向上的电流，如图所示。则下列说法中正确的是（ ）
A．电容器正在放电
B．电流正在逐渐减小
C．两平行板间的电场强度在减小
D．螺线管中的感应磁场竖直向上
14．（2020•浙江模拟）如图为一个振荡电路在某时刻的情况。电容器电容为C，线圈的自感系数为L，下列判断正确的是（ ）
A．电容器两端电压正在变大
B．图示状态下电流正在变大
C．电场能正在转化为磁场能
D．电场能和磁场能的相互转化的周期为2π
15．（2020春•诸城市期中）如图所示表示LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．电容器正在充电
B．电感线圈中的电流正在增加
C．若在电感线圈中插入铁芯会减小充电时间
D．电容器两端电压正在增大
16．（2020春•烟台期末）某时刻LC振荡电路的状态如图所示，下列说法中正确的是（ ）
A．振荡电流i在减小
B．电容器两板间电压在减小
C．电场能正在向磁场能转化
D．电容器极板上的电荷量从零变化到最大值所需的最短时间为π
17．（2020•浙江模拟）如图所示，是某LC振荡电路中电流随时间变化的关系曲线，如图乙所示，规定顺时针电流为正电流，则（ ）
A．在t1时刻，a板带正电，电荷量最大
B．在t1～t2时间内，线圈内磁场方向向上，且强度减弱
C．在t2时刻，电感线圈自感电动势最大，Uc＞Ud
D．在t1～t2时间内，电容器正在充电
18．（2020春•杭州期末）如图所示的LC振荡电路中，某时刻线圈中磁场方向向上，且电路的电流正在减小，则此时（ ）
A．a点电势比b点低
B．电容器两极板间场强正在减小
C．电路中电场能正在增大
D．线圈中感应电动势正在减小
19．（2020春•天津期末）如图所示为某时刻LC振荡电路中电容器中电场的方向和电流的方向，则下列说法中正确的是（ ）
A．电容器正在放电
B．电感线圈的磁场能正在增加
C．电感线圈中的自感电动势正在阻碍电流的减小
D．电容器的电场能正在减少
20．（2020春•亭湖区校级期中）如图所示是LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．此时电路中电流等于零
B．电容器正在充电
C．电感线圈中的电流正在增大
D．电容器两极板间的电场能正在减小
二．多选题（共10小题）
21．（2021春•德清县校级月考）在LC振荡电路中，某时刻线圈中产生如图所示的磁场，且磁场正在逐渐减弱，则该时刻（ ）
A．电容器的带电量正在增大
B．电容器的上极板带正电
C．电容器极板间的电场向上
D．振荡电路中磁场能正在向电场能转化
22．（2021春•浙江月考）下列说法正确的是（ ）
A．在LC振荡电路中，将铁芯插入电感线圈，向外辐射电磁波的本领会增强
B．核反应释放的核能可以将原子核激发到很高的能级，向低能级跃迁时会辐射出γ射线
C．任何一种金属都存在一个极限波长，小于此波长的光可让金属中的电子逸出
D．物质波是一种概率波，在微观物理学中可以用“轨迹”来描述粒子的运动
23．（2020春•郑州期末）下列说法正确的是（ ）
A．LC振荡电路中，当电流增大时，电容器所带电量也增大
B．光的偏振现象说明光是横波
C．“泊松亮斑”说明光不具有波动性
D．阳光下的肥皂泡上有彩色条纹，这属于光的干涉现象
24．（2020春•台州期末）在LC振荡电路中，某时刻电路中的电流方向如图所示，且电流正在增大，则该时刻（ ）
A．电容器下极板带正电，上极板带负电
B．电容器上极板带正电，下极板带负电
C．电场能正在向磁场能转化
D．电容器两端的电压正在减小
25．（2020春•海淀区校级期末）如图所示，LC振荡电路中，某一时刻穿过线圈L的磁感应强度方向向上，且正在逐渐增强，那么两极板带电的情况是（ ）
A．上极板带正电B．上极板带负电
C．极板带电量增加D．极板带电量减少
26．（2020春•吉林期末）在LC振荡电路中，当电容器充电完毕尚未开始放电时，下列说法正确的是（ ）
A．电容器中的电场最强
B．电路中的磁场最强
C．电场能已有一部分转化成磁场能
D．此时电路中电流为零
27．（2020•浙江模拟）无线话筒就是LC振荡电路在实际中应用的典型实例，某LC振荡电路某时刻磁场方向如图所示，则下列说法正确的是（ ）
A．若增加电容C的带电量，振荡电路的周期会变大
B．若磁场正在减弱，则电容器上极板带正电
C．若电容器正在放电，则电容器上极板带正电
D．若电容器正在放电，则自感电动势正在阻碍电流增大
28．（2020春•湖北期中）在LC振荡电路中，某时刻电路中的电流方向如图所示，且电流正在增大，则该时刻（ ）
A．电容器下极板带正电，上极板带负电
B．电容器上极板带正电，下极板带负电
C．电场能正在向磁场能转化
D．电容器正在充电
29．（2020春•洪山区校级期中）如图所示的电路中，L是电阻不计的电感线圈，C是电容器（原来不带电），闭合电键S，待电路达到稳定状态后再断开电键S，LC回路中将产生电磁振荡。如果规定电感L中的电流方向从a到b为正，断开电键时刻为t＝0，那么断开电键后（ ）
A．图甲可以表示电感线圈中的电流i随时间t的变化规律
B．图乙可以表示电感线圈中的电流i随时间t的变化规律
C．图甲可以表示电容器左极板的电荷量q随时间t的变化规律
D．图乙可以表示电容器右极板的电荷量q随时间t的变化规律
30．（2019•西湖区校级模拟）关于电磁振荡和电磁波的以下说法中，正确的是（ ）
A．LC振荡电路中，即使没有电阻，也会有能量损失
B．振荡电路中电磁振荡的周期越大，向外发射电磁波的本领就越大
C．各种频率的电磁波在真空中的传播速度相同，在其他介质中传播速度不同
D．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光
电路状态
a
b
c
d
e
时刻t
0
eq \f(T,4)
eq \f(T,2)
eq \f(3T,4)
T
电荷量q
最多
0
最多
0
最多
电场能EE
最大
0
最大
0
最大
电流i
0
正向最大
0
反向最大
0
磁场能EB
0
最大
0
最大
0
相关试卷
人教版 (2019)选择性必修 第二册1 电磁振荡精品课时训练： 这是一份人教版 (2019)选择性必修 第二册1 电磁振荡精品课时训练，文件包含新课改-高中物理-选修第2册12C电磁振荡提升版教师版docx、新课改-高中物理-选修第2册12C电磁振荡提升版学生版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。
高中物理1 电磁振荡精品同步练习题： 这是一份高中物理1 电磁振荡精品同步练习题，文件包含新课改-高中物理-选修第2册12B电磁振荡中档版教师版docx、新课改-高中物理-选修第2册12B电磁振荡中档版学生版docx等2份试卷配套教学资源，其中试卷共46页， 欢迎下载使用。
人教版 (2019)选择性必修 第一册第四章 光2 全反射精品课后测评： 这是一份人教版 (2019)选择性必修 第一册第四章 光2 全反射精品课后测评，文件包含新课改-高中物理-选修第1册18A全反射基础版教师版docx、新课改-高中物理-选修第1册18A全反射基础版学生版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。
