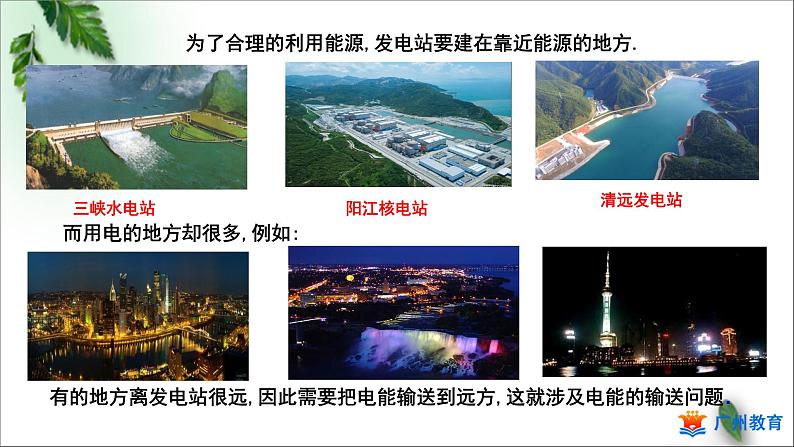

为了合理的利用能源,发电站要建在靠近能源的地方.
有的地方离发电站很远,因此需要把电能输送到远方,这就涉及电能的输送问题．
而用电的地方却很多,例如:

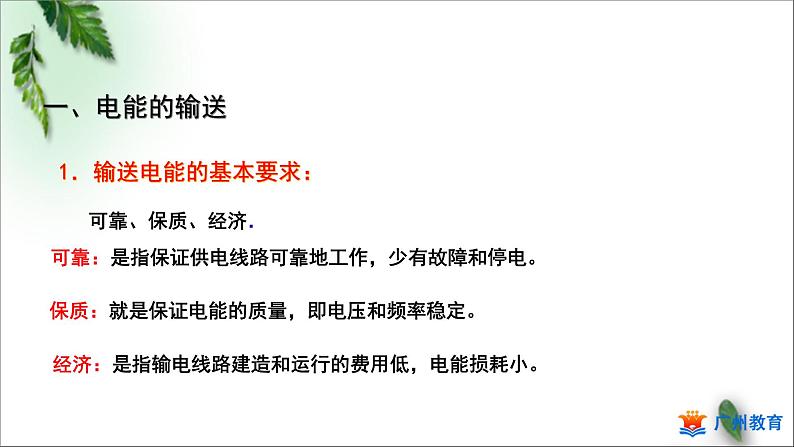

1．输送电能的基本要求：
可靠：是指保证供电线路可靠地工作，少有故障和停电。
保质：就是保证电能的质量，即电压和频率稳定。
经济：是指输电线路建造和运行的费用低，电能损耗小。

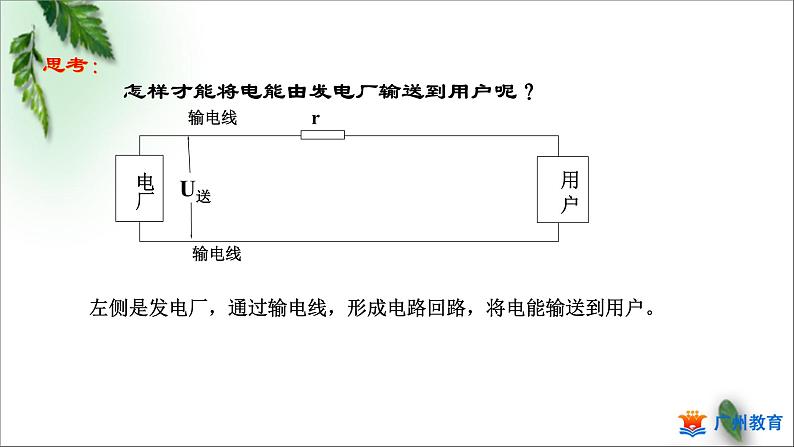

左侧是发电厂，通过输电线，形成电路回路，将电能输送到用户。

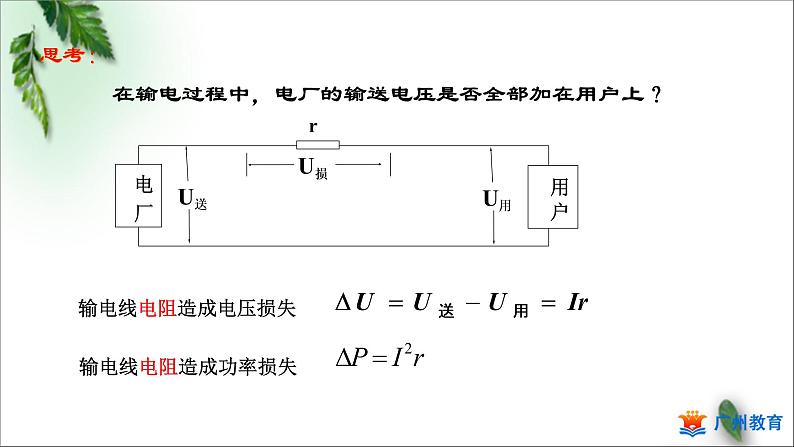

在输电过程中，电厂的输送电压是否全部加在用户上？
输电线电阻造成电压损失
输电线电阻造成功率损失

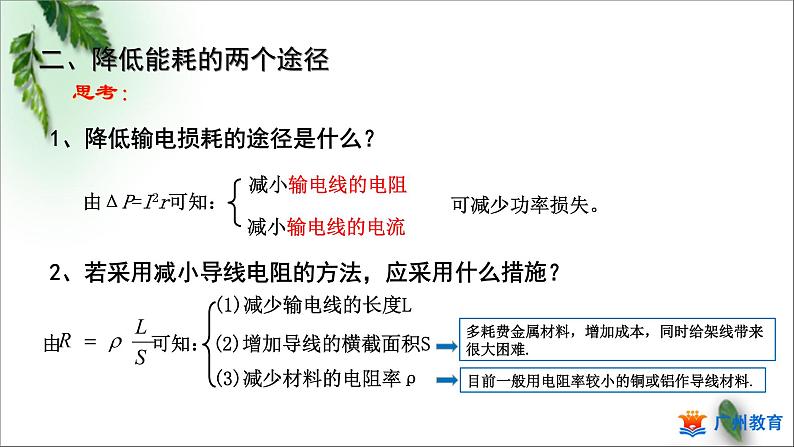

2、若采用减小导线电阻的方法，应采用什么措施？
1、降低输电损耗的途径是什么？
(3)减少材料的电阻率ρ
(1)减少输电线的长度L
(2)增加导线的横截面积S
多耗费金属材料，增加成本，同时给架线带来很大困难.
目前一般用电阻率较小的铜或铝作导线材料.
二、降低能耗的两个途径

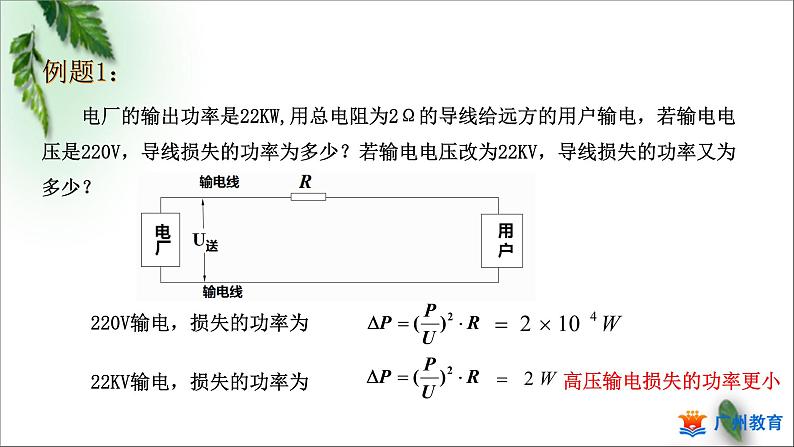

电厂的输出功率是22KW,用总电阻为2Ω的导线给远方的用户输电，若输电电压是220V，导线损失的功率为多少？若输电电压改为22KV，导线损失的功率又为多少？
22KV输电，损失的功率为
220V输电，损失的功率为
高压输电损失的功率更小

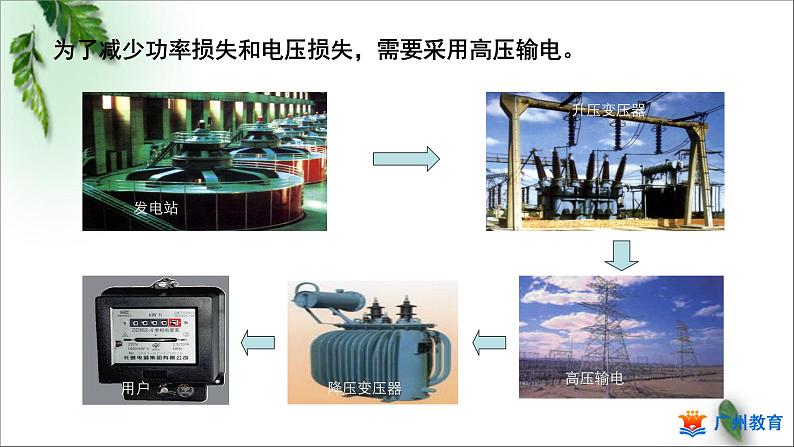

为了减少功率损失和电压损失，需要采用高压输电。
实际上电厂供给的电能要经过多次转换才能到达用户。
在远距离输电中，各部分的功率、电压和电流关系如何？
例题2、远距离输电的原理图如图所示，升压变压器原、副线圈的匝数分别为n1、n2，电压分别为U1、U2，电流分别为I1、I2，输电线上的电阻为R＝2r。变压器为理想变压器，则下列关系式中正确的是(　　)
发电机两端的电压为220V，输出功率44kW，输电导线的总电阻为0.2Ω，如果用原、副线圈匝数比为1∶10的升压变压器升压，经输电线后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户．(1)画出全过程的线路示意图；(2)求用户得到的电压和功率；(3)若不经过变压而直接送给用户，求用户得到的电压和功率．
发电机两端的电压为220V，输出功率44kW，输电导线的总电阻为0.2Ω，如果用原、副线圈匝数比为1∶10的升压变压器升压，经输电线后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户．(3)若不经过变压而直接送给用户，求用户得到的电压和功率．
例题4：（多选）如图为远距离输电示意图，两变压器均为理想变压器。升压变压器T1的原、副线圈匝数之比为n1∶n2＝1∶10，在T1的原线圈两端接入一正弦交流电，输电线的总电阻为2r＝2 Ω，降压变压器T2的原、副线圈匝数之比为n3∶n4＝10∶1，若T2的“用电设备”两端的电压为U4＝200 V且“用电设备”消耗的电功率为10 kW，不考虑其他因素的影响，则(　　)
例题4（多选）：不考虑其他因素的影响，则(　　)
高压输电可以有效降低能量损耗及电压损耗，是不是输电电压越高越好？为什么？
不是。电压越高，对输电线路和变压器的要求越高，建设费用越高。实际输送电能时，要综合考虑，如输送功率的大小、距离的远近、技术和经济要求等，要依照不同情况选择合适的输电电压。
目前我国远距离送电采用的电压有110 kV、220 kV、330 kV，输电干线采用500 kV超高压，西北电网的电压甚至达到750 kV。
在远距离输电过程中，哪里的功率指的是输送功率？
通过远距离输电的模型可以看出，P2指的是升压变压器输出功率，P1指的是升压变压器输入功率，输送功率一般指的是升压变压器的输出功率P2，因为在理想变压器中，输出功率P2等于输入功率P1，所以输送功率P2在数值上也可以等于升压变压器的输入功率P1。
同理，通过远距离输电的模型刚刚的分析，P4指的是降压变压器输出功率，P3指的是降压变压器输入功率。所以大家在读题时，务必看清楚题目所指的物理含义再下笔做题！
