这是一份重难点23 声学、光学、热学、运动及密度图像-2023年中考【热点·重点·难点】专练（江苏专用），文件包含重难点23声学光学热学运动及密度图像解析版docx、重难点23声学光学热学运动及密度图像原卷版docx等2份试卷配套教学资源，其中试卷共56页， 欢迎下载使用。

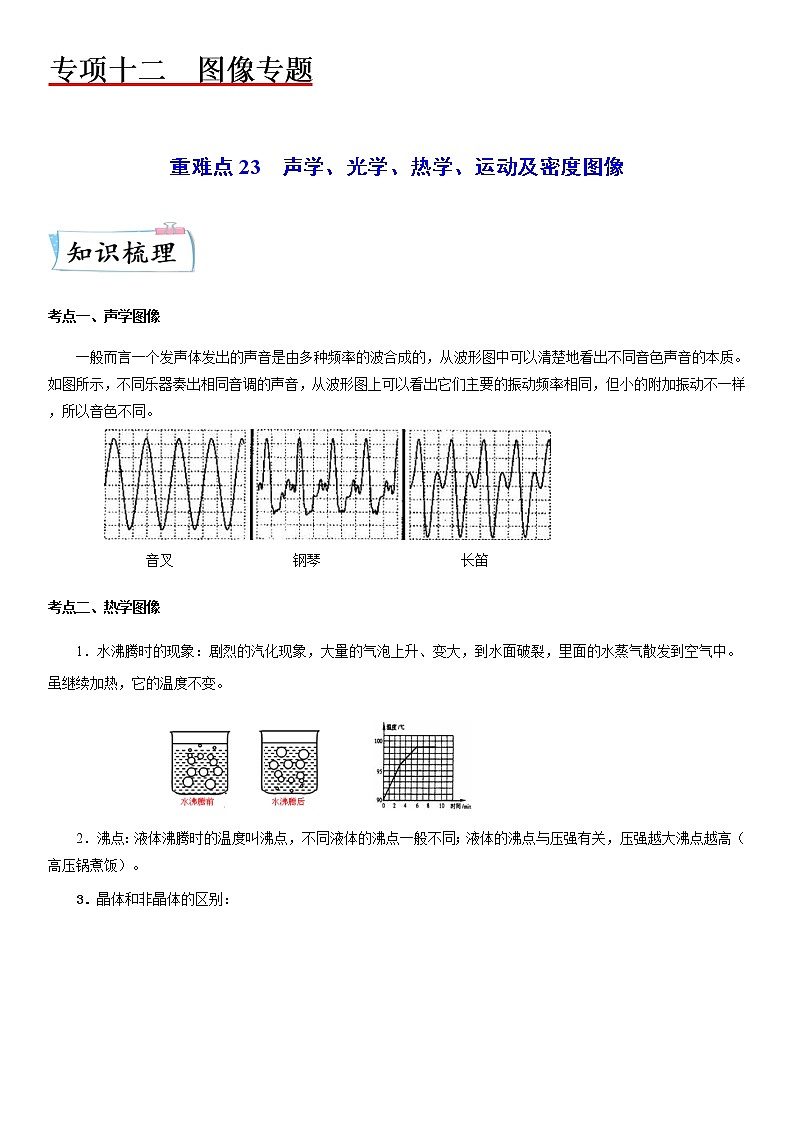

专项十二 图像专题
重难点23 声学、光学、热学、运动及密度图像
考点一、声学图像
一般而言一个发声体发出的声音是由多种频率的波合成的，从波形图中可以清楚地看出不同音色声音的本质。如图所示，不同乐器奏出相同音调的声音，从波形图上可以看出它们主要的振动频率相同，但小的附加振动不一样，所以音色不同。
音叉 钢琴 长笛
考点二、热学图像
1． 水沸腾时的现象：剧烈的汽化现象，大量的气泡上升、变大，到水面破裂，里面的水蒸气散发到空气中。虽继续加热，它的温度不变。
2． 沸点：液体沸腾时的温度叫沸点，不同液体的沸点一般不同；液体的沸点与压强有关，压强越大沸点越高（高压锅煮饭）。

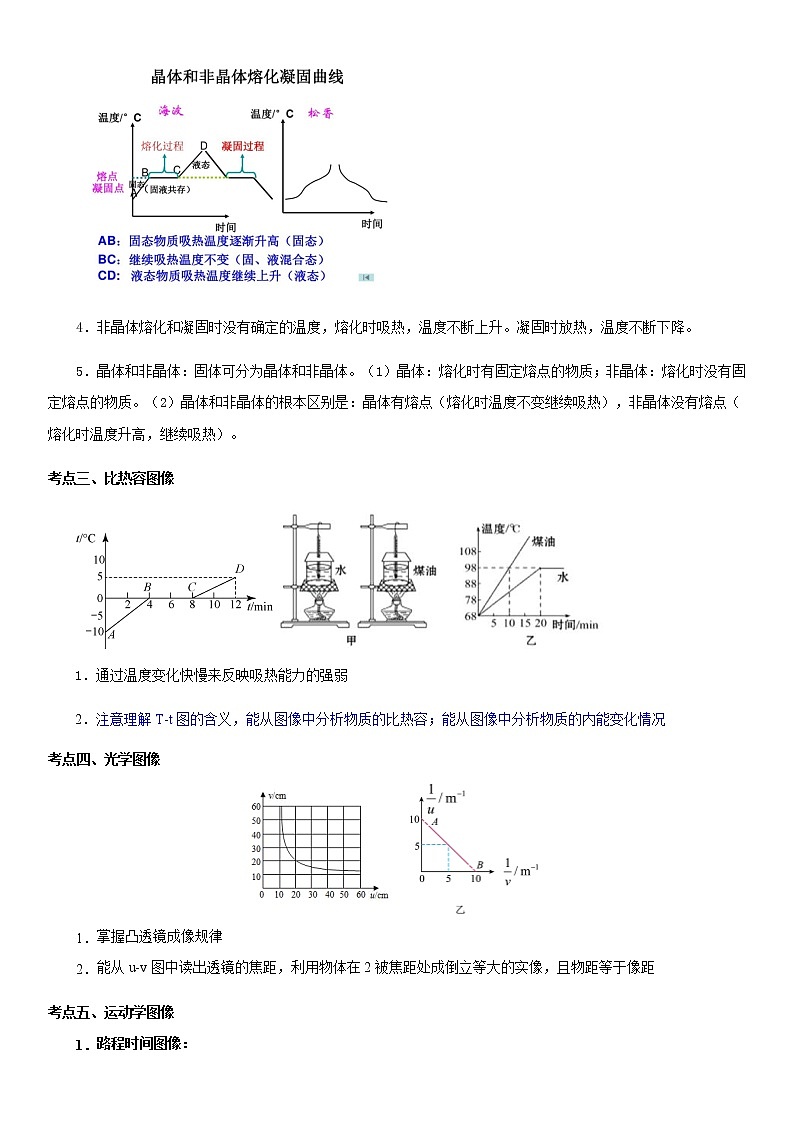

3． 晶体和非晶体的区别：
4． 非晶体熔化和凝固时没有确定的温度，熔化时吸热，温度不断上升。凝固时放热，温度不断下降。
5． 晶体和非晶体：固体可分为晶体和非晶体。（1）晶体：熔化时有固定熔点的物质；非晶体：熔化时没有固定熔点的物质。（2）晶体和非晶体的根本区别是：晶体有熔点（熔化时温度不变继续吸热），非晶体没有熔点（熔化时温度升高，继续吸热）。
考点三、比热容图像
1． 通过温度变化快慢来反映吸热能力的强弱
2． 注意理解T-t图的含义，能从图像中分析物质的比热容；能从图像中分析物质的内能变化情况
考点四、光学图像
1． 掌握凸透镜成像规律
2． 能从u-v图中读出透镜的焦距，利用物体在2被焦距处成倒立等大的实像，且物距等于像距
考点五、运动学图像

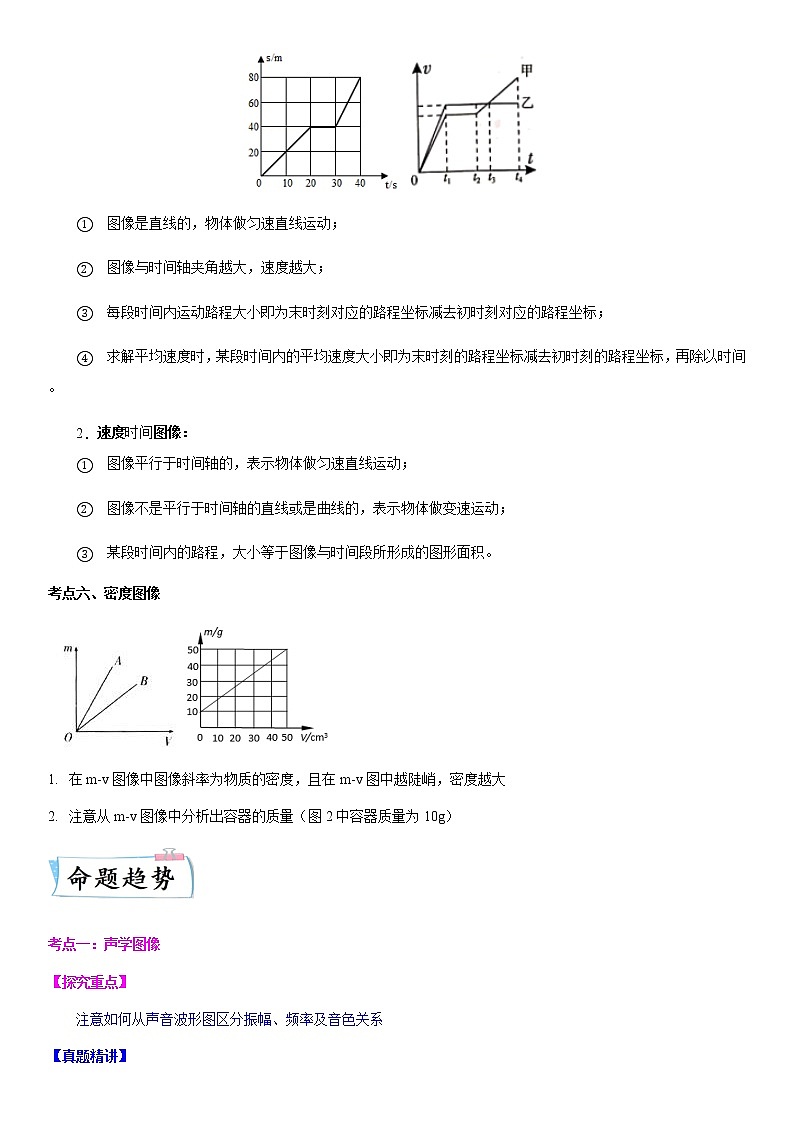

1． 路程时间图像：
① 图像是直线的，物体做匀速直线运动；
② 图像与时间轴夹角越大，速度越大；
③ 每段时间内运动路程大小即为末时刻对应的路程坐标减去初时刻对应的路程坐标；
④ 求解平均速度时，某段时间内的平均速度大小即为末时刻的路程坐标减去初时刻的路程坐标，再除以时间。
2． 速度时间图像：
① 图像平行于时间轴的，表示物体做匀速直线运动；
② 图像不是平行于时间轴的直线或是曲线的，表示物体做变速运动；
③ 某段时间内的路程，大小等于图像与时间段所形成的图形面积。
考点六、密度图像
1. 在m-v图像中图像斜率为物质的密度，且在m-v图中越陡峭，密度越大
2. 注意从m-v图像中分析出容器的质量（图2中容器质量为10g）
考点一：声学图像
【探究重点】
注意如何从声音波形图区分振幅、频率及音色关系
【真题精讲】
1. (2021·黑龙江中考真题)下列为录制合成的声音波形图，由图可知，甲和丙的______相同，甲和丁的______相同(选填“音调”、“响度”)。
【巩固训练】
2. 如图所示声波的波形图，下列说法正确的是 ( )
A.甲、乙的音调和响度相同 B.甲、丙的音调和音色相同
C.乙、丁的音调和音色相同 D.丙、丁的音色和响度相同
考点二：物态变化图像
【探究重点】
注意识别沸腾图、晶体及非晶体的熔化及凝固图像；注意沸点和熔点及凝固点的识别
【真题精讲】
3. （2022·湖南衡阳） 如图是某物质熔化时温度随时间变化的图像，根据图像可以判断（ ）。
A. 该物质是非晶体； B. 该物质的熔点是80℃；
C. 第10min时，该物质已完全熔化； D. 该物质在10~25min内没有吸收热量
【巩固训练】
4. （2022 江苏南通）在“探充水沸腾时的温度变化特点”的实验中，两组同学在相同的环境中，用如图甲所示 的装置分别进行实验，并绘制出如图乙所示的a、b两个图像，由图像可知：实验时水的沸点为 ______ ℃； 此时大气压 ______ 1个标准大气压；如果两组同学的实验中，水从开始加热到沸腾所用的时间相同，则他们所用水的质量的大小关系为ma______mb。(后两空选填“大于”、“等于”或“小于”)
考点三：比热容与热值图像
【探究重点】
注意理解T-t图的含义，能从图像中分析物质的比热容；能从图像中分析物质的内能变化情况
【真题精讲】
5. （2022·江苏无锡·二模）在“比较不同物质吸热能力”的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热．记录相关数据，并绘制出如图所示的图象．（不计热量损失）
（1）实验时，选用初温和______均相等的甲、乙两种液体．
（2）加热10min，甲吸收的热量______（选填“大于”、“小于”或“等于”）乙吸收的热量，甲液体的沸点是______℃．
（3）乙液体的比热容是甲液体比热容的_____倍．
【巩固训练】
6. 为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图象。下列说法错误的是( )
A．热水和冷水到达同一温度的时间是相同的B．热水温度下降比冷水温度升高得快
C．热水放出的热量等于冷水吸收的热量D．热水的质量可能小于冷水的质量
考点四：光学图像
【探究重点】
注意能从u-v图中读出透镜的焦距
【真题精讲】
7. （2022·江苏无锡·一模 改编）在“探究凸透镜成像规律”实验中:
小明利用同一凸透镜，测了多组物距u和像距v的数据，并作出物距u的倒数和像距v的倒数关系图像如图乙所示，则该凸透镜焦距为 ___________cm。
【巩固训练】
8. 如图所示，是凸透镜成实像时像距v和物距u的关系图象，分析图象可知( )
A.该凸透镜的焦距是10cm B.当物距u＝30cm时，像距v＝30cm
C.物距增大时像距也增大 D.当物距u＝15cm时成的是缩小的像
考点五：直线运动图像
【探究重点】
3． 运动图像分为路程时间图像(s-t图像)和速度时间图像(v-t图像)两种。一般纵轴是路程s或速度v，横轴是时间t，分别为路程随时间或速度随时间变化规律。认识运动图像要做到：一看纵轴，二看图像，三看时间。
4． 在认清运动图像基础上，如何运用运动图像，是能否快速解答此类问题的重点。应用运动图像要注意以下几点：
【真题精讲】
9. 如图1所示，物体M静止在电梯底部，其上表面通过轻质弹簧与电梯顶部相连。M对电梯底部的压力用F表示，忽略M和电梯的形变，0~t1内，电梯静止，弹簧处于伸长状态，t1时刻后电梯由静止开始沿竖直方向运动。0~t4内，F随时间t变化的图线如图2所示，则( )
A. t1~t2内，电梯可能向上运动 B. t2~t3内，M的机械能保持不变
C. t3~t4内，电梯一定做加速运动 D. t1~t4内，弹簧对M的拉力不变
【巩固训练】
10. 甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图所示，图像中能正确反映两人运动距离与时间关系的是( )
A．①和③ B．②和④ C．只有③ D．只有④
考点六：密度图像
【探究重点】
注意区分m-v图和v-m图像的区别；能从图像中分析出物质的密度以及容器的质量
【真题精讲】
11. （2022·四川南充）如图所示为甲乙两种不吸水的物质的m-V图像，则这两种物质的密度之比ρ甲：ρ乙=___________；用这两种物质制成立方体并用轻质细线捆绑在一起放入水中恰好能够处于悬浮状态，则两个立方体的质量之比m甲：m乙=___________（水的密度ρ水=1.0×103kg/m3）
【巩固训练】
12. 分别由不同物质a、b、c组成的三个实心体，它们的体积和质量的关系如图所示，由图可知，下列说法错误的是( )
A．若用a、b、c三种物质组成体积相同的物体，则a物质物体的质量最小
B．若用a、b、c三种物质组成质量相同的物体，则a物质物体的体积最小
C．ρb=1×103kg/m3
D．ρc=2ρb
1. 如图所示是敲击音叉时示波器在相同时间内截取的二列声波图，下列说法正确的是( )
A．甲的音调比乙的音调低 B．甲的音量比乙的音量小
C．甲的音调比乙的音调高 D．甲的音量比乙的音量大
2. （2022·湖南常德）将某物质加热，其温度随时间变化的关系如图所示。关于该物质，下列说法中正确的是（ ）。
A. 质量相同的该物质d点的内能跟c点一样大；B. 50℃时该物质可能处于液态；
C. 该物质是晶体，熔点为80℃；D. 用该物质制成的液体温度计能测量沸水的温度
（2022·陕西西安·八年级期末）操场直跑道上正在进行遥控小车比赛，甲、乙两车从t=0s时由同一起点同方向运动，两者运动的路程一时间图象分别如图中的甲、乙所示，下列判断正确的是（ ）
A．在0～5s内甲车的速度是10m/s B．在0～10s内乙车的速度是1m/s
C．t=5s时两车的路程相等 D．t=10s后甲车超过乙车
3. (2021·上海中考真题)P、Q是同一直线上相距10m的两点，甲乙两小车分别经过P点向Q点作直线运动。它们的s-t图像分别如图2(a)、(b)所示，甲比乙早3秒通过Q点，则( )
A．甲比乙早1秒经过P点 B．乙比甲早1秒经过P点
C．甲比乙早2秒经过P点 D．乙比甲早2秒经过P点
4. 在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m及液体的体积V，得到几组数据并绘出如图所示的m﹣V图象，下列说法正确的是( )
A．量杯质量为40g B．40cm3的该液体质量为40g
C．该液体密度为1.25g/cm3 D．该液体密度为2g/cm3
5. (2020衢州)将冰块放在泡沫箱中可制成简易“冰箱”，把一瓶饮料放入“冰箱”后，冰块和饮料的温度随时间变化的曲线如图所示，在两物体温度达到相同之前，下列说法正确的是( )
A．甲是冰块 B．乙吸收热量 C．甲内能增加 D．乙内能减少
6. (2020金华)科学创新小组设计并制作了一个能将水温调控在48℃左右的自动控温杯，结构示意图如图甲，其夹层填充物为海波晶体(熔点为48℃)。小组同学为检测该自动控温杯控温功能，做了如下测试：①在杯中装满100℃的水，盖紧杯盖，摇动杯子，水温下降到48℃并稳定在此温度一段时间；②t2时，将杯内的水倒掉，迅速加入20℃的水，盖紧杯盖，摇动杯子，水温上升到48℃并保持。上述检测过程中水温随时间变化曲线如图乙所示。请用所学知识解释图乙中ac段水温变化的原因。(提示：图乙中de段不必作答)
7. （2022·陕西西安·八年级期末）甲、乙两小车同时、同地向东做直线运动，两小车的s﹣t图像如图所示。由图像可知，甲小车做 _____（选填“匀速”或“变速”）直线运动，乙小车的速度为 _____m/s；以甲小车为参照物，乙小车 _____（选填“向东运动”、“向西运动”或“静止”），经过8s，甲、乙两小车之间的距离是 _____m。
8. 为比较不同燃料燃烧放热能力的差异，小明设计了如图甲、乙所示的两组对比实验．实验装置完全相同．燃料的质量，烧杯内水的初温、质量也都相同．实验中忽略热量的散失，且两种燃料燃烧时均匀放热。
（1）实验中还应控制燃料燃烧的 ___ (选填“时间”或“质量”)相同．
（2）燃料烧完后，画出水的温度随时间变化的关系图象如图丙所示．由此可知，燃料1燃烧10min放出的热量 ___ （选填“大于”“小于”或“等于”）燃料2燃烧15min放出的热量.
（3）燃料1与燃料2的热值之比为 ____ ．
（4）燃烧率是燃料燃烧放出热量的多少与燃烧时间的比值，则燃料1的燃烧率为燃料2的燃烧率的 ____ 倍．
9. （2022·江苏南通·模拟预测）小红根据课本中的用易拉罐做小孔成像实验。
（1）他发现蜡烛和小孔的位置固定后，半透明纸离小孔越远，它上面的像越大，于是他测出了不同距离时像的高度，并记入了下表。
像的高度h/cm
1.0
2.0
3.0
4.0
5.0
像到小孔距离s/cm
2.0
4.0
6.0
8.0
10.0
请根据表中数据在坐标系中画出的h和s的关系图象______；
（2）从图象中可以看出，h和s成______关系；
（3）小红将小孔换成正方形、三角形重复做上述实验，观察到实验现象和数据完全相同，根据这一现象能得出的结论是______；
（4）小红还想探究“像的高度与蜡烛到小孔的距离的关系”，你认为他应该怎么做？______；
（5）你认为像的高度与蜡烛到小孔的距离有什么关系？______。
10. (2021·内蒙古中考真题)某轿车在平直公路上行驶的45s内，其速度v与时间t、动力F与时间t的关系图像分别如图甲、乙所示。已知前10s轿车运动的路程为100m。求：
(1)前10s轿车运动的平均速度；
(2)轿车在匀速直线运动阶段通过的路程；
(3)动力F做的总功。
1. (2020绵阳)如图所示是某型号的钢琴与长笛发出的C调1(do)的波形图。根据该波形图，下列说法正确的是
A．钢琴与长笛的音调不同，音色相同B．钢琴与长笛的音调相同，音色不同
C．钢琴与长笛的响度相同，音色相同D．钢琴与长笛的响度不同，音色不同
2. （2022·陕西宝鸡·八年级期末）甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图像如图所示，由图像可知（ ）
A．两物体在0～10s内都做匀速运动，且v甲＜v乙 B．两物体在15～20s内都做匀速运动，且v甲＜v乙
C．两物体在15s末相遇，且0～15s内通过的路程相等 D．两物体在20s末相遇，且0～20s内通过的路程不相等
3. (2020西宁)如图是某物质发生物态变化过程中的温度一时间图象，下列从图象中获得的信息正确的是( )
A．这种物质是晶体，其熔点是40℃ B．在0至5min物质处于固液共存状态
C．在BC段物质不放热，温度保持不变 D．在CD段物质处于液态
4. (2020·江苏省苏州吴江市松陵第一中学)如图1所示，用相同规格的加热器给初温均为60℃的甲、乙两种液体加热(m甲＞m乙)至沸腾。若不考虑热量的损失，液体的温度﹣加热时间的图线如图2所示。则下列说法正确的是( )
A．液体的沸点与质量有关 B．甲液体的内能先增加后不变
C．甲液体的比热容比乙液体的小 D．加热到3min，甲液体吸收热量更多
5. (2020四川南充)甲乙两辆汽车在平直公路上同向匀速行驶，由两车的s-t图可知(如图)，乙车速度为________km/h；t=0时，甲车在乙车前方200米，乙车追上甲车还需________s。
6. (2020巴中)甲乙两人同时间地向东运动，运动图像如图所示。由图可知，乙的速度___ m/s， 以甲为参照物，乙向___运动(选填“东”或“西”)。
7. (2020宁夏)小明在老师指导下，利用自制水透镜探究凸透镜成像的规律，如图甲所示，利用记录的实验数据，绘制了如图乙所示的像距v和物距u的关系图(实验过程中水透镜厚度不变)｡实验过程中，下列说法正确的是
A．该水透镜的焦距是20cm
B．若要在光屏上成清晰缩小的像，物体应放在距透镜10cm至20cm之间
C．在光屏上找到清晰缩小的像后，若在水透镜和物体之间放一凹透镜，光屏应远离水透镜才能再次找到清晰的像
D．实验后，若利用注射器向水透镜内注水，其焦距变长
选择理由∶____________
8. （2022·湖南岳阳）图甲是“比较不同物质的吸热能力”的实验装置。
（1）两支试管里水和煤油的质量_______（选填“相同”或“不同”）；
（2）相同时间内，水吸收的热量_______（选填“大于”、“等于”或“小于”）煤油吸收的热量；
（3）由图乙可知，________的吸热能力更强。
9. 小明在“探究凸透镜成像的规律”实验中.
(1)如图甲所示，让平行光经过凸透镜后，在光屏上出现一个最小、最亮的光斑，由此可知，凸透镜的焦距是________cm.
(2)实验前需调节烛焰、透镜、光屏三者的中心在同一高度上，比较规范的是________(填选项前的字母).
A.将三者分散排列，然后用目测的方法调节
B.将三者靠拢，然后用目测的方法调节
(3)为了方便从不同方向观察光屏上的像，光屏应选用较________(选填“粗糙”或“光滑”)的玻璃板.
(4)如图乙所示，用该凸透镜做成像实验，把蜡烛放在距凸透镜18 cm的位置，移动光屏，在光屏上形成清晰的像.若撤去光屏，人眼在图乙所示的位置________(选填“能”或“不能”)观察到蜡烛的像;当给凸透镜戴上近视眼镜后，为使光屏上再次呈清晰像，应将光屏向________(选填“左”或“右”)移动.
(5)若把蜡烛放在距凸透镜25 cm的位置，移动光屏，在光屏上形成清晰的像“A”;接着把蜡烛放在距凸透镜28 cm的位置，再移动光屏，在光屏上形成清晰的像“B”.由实验可知像“A”________(选填“大于”或“小于”)像“B”.
(6)当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏上所成的像________(选填“完整”或“不完整”).
(7)将透镜及蜡烛、光屏置于光具座上(如图丙)做成像实验，记录每次成实像的物距u，像距v.物像间距L(u+v)，绘出
图丁(以f为长度单位)，由图可知，要想成实像，蜡烛与光屏的间距应满足L________.经“百度”发现，物理学中，有一个凸透镜成像的“新概念”:放大率，结合丙、丁两图，可知当物距u=3f时，n=________.
10. （2022·陕西咸阳·八年级期末）在高速公路上一辆轿车做匀速直线运动，在其正前方有一固定的超声波测速装置（如图甲），该装置每隔1s发射一束超声波脉冲信号，每个脉冲信号持续时间极短，超声波遇到轿车后立即返回，返回信号被超声波测速装置接收，经过计算机处理自动计算出车速，如图乙是该测速装置连续发射和接收两次信号的波形图，已知发射第二个脉冲信号时第一个脉冲信号已被接收，超声波在空气中的传播速度为340m/s｡
（1）第一个脉冲信号和轿车相遇时，轿车距测速装置有多远？
（2）该轿车车速为多少？（结果保留一位小数）
1. (2020鄂尔多斯)声音是由物体的振动产生并以波的形式向四周传播。小东用图甲的实验装置将音叉发出的声音信号输入计算机，观察到计算机上的波形如图乙。下列有关音叉发出声音的说法，与实际不符的是( )
A．是通过空气传播到接收器的B．传播过程中音调保持不变
C．传播过程中音色保持不变D．传播过程中响度保持不变
2. (2020泰安)某晶体熔化时温度随时间变化的图象如图所示，下列判断正确的是( )
A. 第5min，晶体开始熔化 B. 晶体熔化过程持续20min
C. 晶体在熔化过程中不吸收热量 D. 晶体的熔点是80℃
3. (2020武汉)在探究水沸腾时温度变化特点的实验中，某同学用如图甲所示的实验装置进行实验，并绘制了如图乙所示的图线①。现将烧杯中的水冷却至室温，倒掉约三分之一的水，保持其他条件不变，重做上述实验并绘制了图线，此图线是( )
A. ① B. ② C. ③ D. ④
4. 小麦的爸爸携全家驾车去东湖游玩，在途经东湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它。如图为紧急刹车前后汽车行驶的时间―速度图像，根据图像分析不正确的是( )。
A．紧急刹车发生在8：27；
B．在8：23～8：27时间段内他驾车匀速前进；
C．在8：20～8：30时间段内他驾车的最大速度为60km/h；
D．在8：20～8：30时间段内他驾车的平均速度为60千米/时
5. （2022 江苏南通）A、B、C三个物体分别从位于同一水平直线上的a、b、c三点开始沿该直线运动，如图甲所示，a、c之间的距离为80m，a、b之间的距离为30m。其中B、C两物体同时出发，物体A向右运动，其运动的s~t图如图乙所示，物体B作匀速直线运动，物体C运动的v~t图如图丙所示，前2s物体C通过的路程为3m，从开始计时10s后，A、C相距67m，A、B相距20m。则下列说法正确的是( )
A. 物体B向右运动，速度为2m/s
B. 物体C向左运动，前10s的平均速度为2.7m/s
C. 开始计时20s后，A、C两物体相距57m
D. 开始计时10s后，B、C两物体可能相距87m
6. （2022·江苏苏州·模拟预测）小帆在老师指导下，用如图所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从20℃加热至沸腾刚好消耗了4g酒精（）。若单位时间内甲吸收的热量与乙吸收的热量相等，，则下列说法中正确的是（ ）
A． B．乙的吸热能力大于甲的吸热能力
C．0~8min乙吸收的热量为 D．该酒精灯的加热效率为28%
7. (2020东莞)在“探究海波的熔化规律”实验中，根据记录的数据得到了如图所示的“温度-时间”图像。由图可知，海波是_________(选填“晶体”或“非晶体”)，第8min时，试管内的物质处于_________(选填“固”、“液”或“固液共存”)态，物质在第10min时具有的内能_________(选填“大于”、“小于”或“等于”)第7min时具有的内能。
温度/℃
时间/min
B
A
48
6
12
0
C
D
8. 如图所示是某物体做直线运动时路程随时间变化的图像。分析图像信息，前10s内物体通过的路程为 m；物体在0～20s时间内的速度 (选填“大于”、“等于”或“小于”)在30～40s时间内的速度；在20～30s时间内物体的速度是 m/s。
9. 小明同学在做“探究凸透镜成像现律”的实验，
(1)前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明据出的问题是，像的虚实、大小，正倒跟 有什么关系？
(2)如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距
f= cm。
(3)小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是 (选填“照相机”、“放大镜”或”投影仪”)
(4)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐 。当u＞2f时，物体移动速度 (选“大于”、“小于“或“等于”)像移动的速度，当f＜u＜2f时，物体移动速度 (选填“大于”，“小于”或“等于”)像移动的速度。
10. (2020•潮南区模拟)运用知识解决问题
(1)小明到海水浴场玩，他光着脚踩在沙滩上，感到沙子烫脚，当身体进入水中时，觉得水比较凉，这是因为：水的比热容 ，海水和沙子相比，在同样受热时，沙子的温度变化比海水 。
(2)水的比热容为4.2×103J/(kg•℃)，煤油的比热容为2.1×103J/(kg•℃)。在实验室中用完全相同的两个试管分别装上质量相等的煤油和水，用相同热源对试管均匀加热。下列图象正确的是 。
(3)关于温度、内能和热量，下列说法正确的是 。
A．温度相同的两个物体间也能发生热传递
B.0℃的冰变成0℃的水，温度不变，内能不变
C．物体的温度越高，含有的热量越多
D．任何物体都具有内能，通过摩擦可增大冰块的内能
(4)下列现象中，属于机械能转化为内能的是 。
A．航天飞行器穿越大气层时表面发热 B．冬天用热水袋取暖
C．放爆竹时，爆竹腾空而起 D．电灯发出光和热
(5)对100g水加热，水的沸腾图象如图，请你计算从开始计时到加热3min内水吸收的热量(请写出计算过程)
