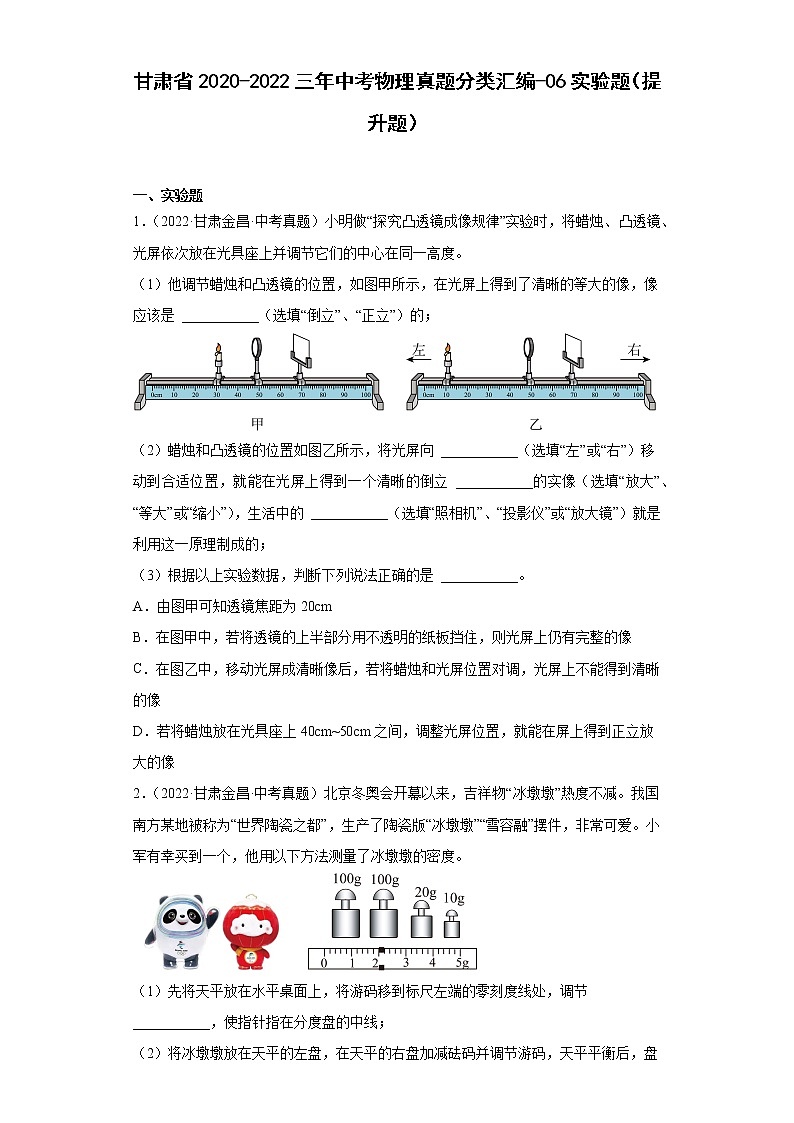

甘肃省2020-2022三年中考物理真题分类汇编-06实验题（提升题）

一、实验题
1．（2022·甘肃金昌·中考真题）小明做“探究凸透镜成像规律”实验时，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度。
（1）他调节蜡烛和凸透镜的位置，如图甲所示，在光屏上得到了清晰的等大的像，像应该是 ___________（选填“倒立”、“正立”）的；

（2）蜡烛和凸透镜的位置如图乙所示，将光屏向 ___________（选填“左”或“右”）移动到合适位置，就能在光屏上得到一个清晰的倒立 ___________的实像（选填“放大”、“等大”或“缩小”），生活中的 ___________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的；
（3）根据以上实验数据，判断下列说法正确的是 ___________。
A．由图甲可知透镜焦距为20cm
B．在图甲中，若将透镜的上半部分用不透明的纸板挡住，则光屏上仍有完整的像
C．在图乙中，移动光屏成清晰像后，若将蜡烛和光屏位置对调，光屏上不能得到清晰的像
D．若将蜡烛放在光具座上40cm~50cm之间，调整光屏位置，就能在屏上得到正立放大的像
2．（2022·甘肃金昌·中考真题）北京冬奥会开幕以来，吉祥物“冰墩墩”热度不减。我国南方某地被称为“世界陶瓷之都”，生产了陶瓷版“冰墩墩”“雪容融”摆件，非常可爱。小军有幸买到一个，他用以下方法测量了冰墩墩的密度。

（1）先将天平放在水平桌面上，将游码移到标尺左端的零刻度线处，调节 ___________，使指针指在分度盘的中线；

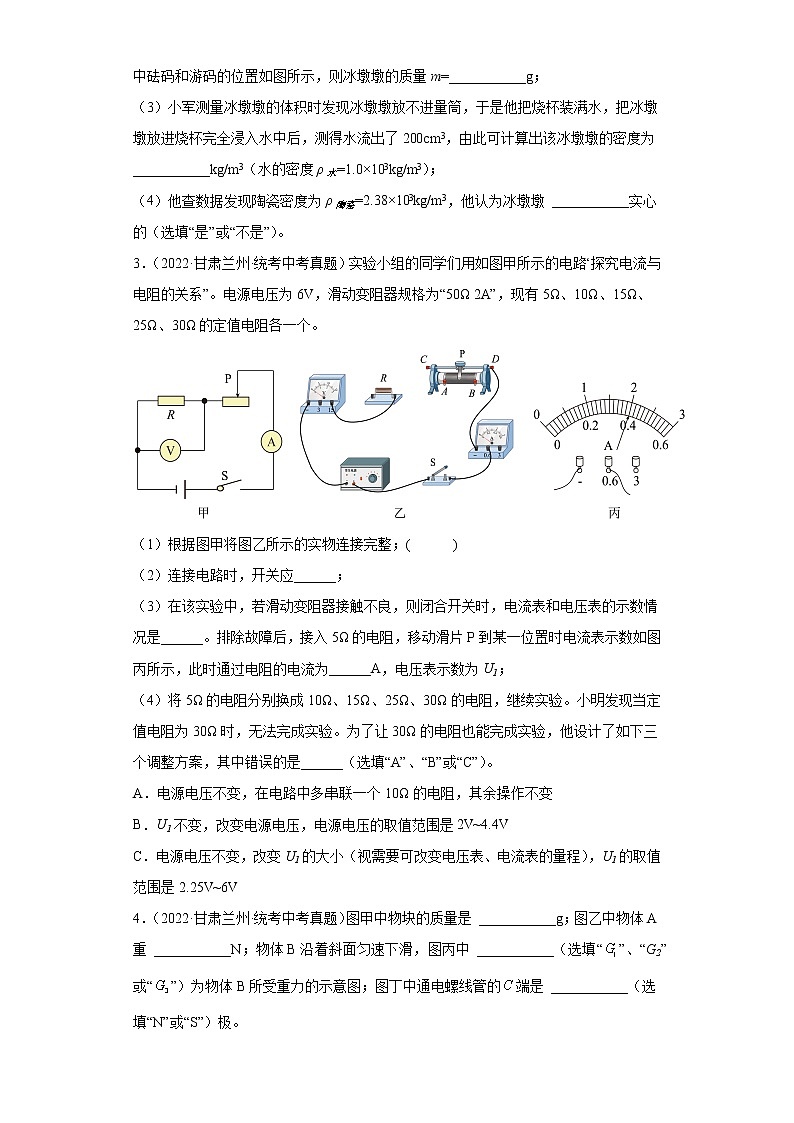

（2）将冰墩墩放在天平的左盘，在天平的右盘加减砝码并调节游码，天平平衡后，盘中砝码和游码的位置如图所示，则冰墩墩的质量m=___________g；
（3）小军测量冰墩墩的体积时发现冰墩墩放不进量筒，于是他把烧杯装满水，把冰墩墩放进烧杯完全浸入水中后，测得水流出了200cm3，由此可计算出该冰墩墩的密度为 ___________kg/m3（水的密度ρ水=1.0×103kg/m3）；
（4）他查数据发现陶瓷密度为ρ陶瓷=2.38×103kg/m3，他认为冰墩墩 ___________实心的（选填“是”或“不是”）。
3．（2022·甘肃兰州·统考中考真题）实验小组的同学们用如图甲所示的电路“探究电流与电阻的关系”。电源电压为6V，滑动变阻器规格为“50Ω 2A”，现有5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个。

（1）根据图甲将图乙所示的实物连接完整；( )
（2）连接电路时，开关应______；
（3）在该实验中，若滑动变阻器接触不良，则闭合开关时，电流表和电压表的示数情况是______。排除故障后，接入5Ω的电阻，移动滑片P到某一位置时电流表示数如图丙所示，此时通过电阻的电流为______A，电压表示数为U1；
（4）将5Ω的电阻分别换成10Ω、15Ω、25Ω、30Ω的电阻，继续实验。小明发现当定值电阻为30Ω时，无法完成实验。为了让30Ω的电阻也能完成实验，他设计了如下三个调整方案，其中错误的是______（选填“A”、“B”或“C”）。
A．电源电压不变，在电路中多串联一个10Ω的电阻，其余操作不变
B．U1不变，改变电源电压，电源电压的取值范围是2V~4.4V
C．电源电压不变，改变U1的大小（视需要可改变电压表、电流表的量程），U1的取值范围是2.25V~6V

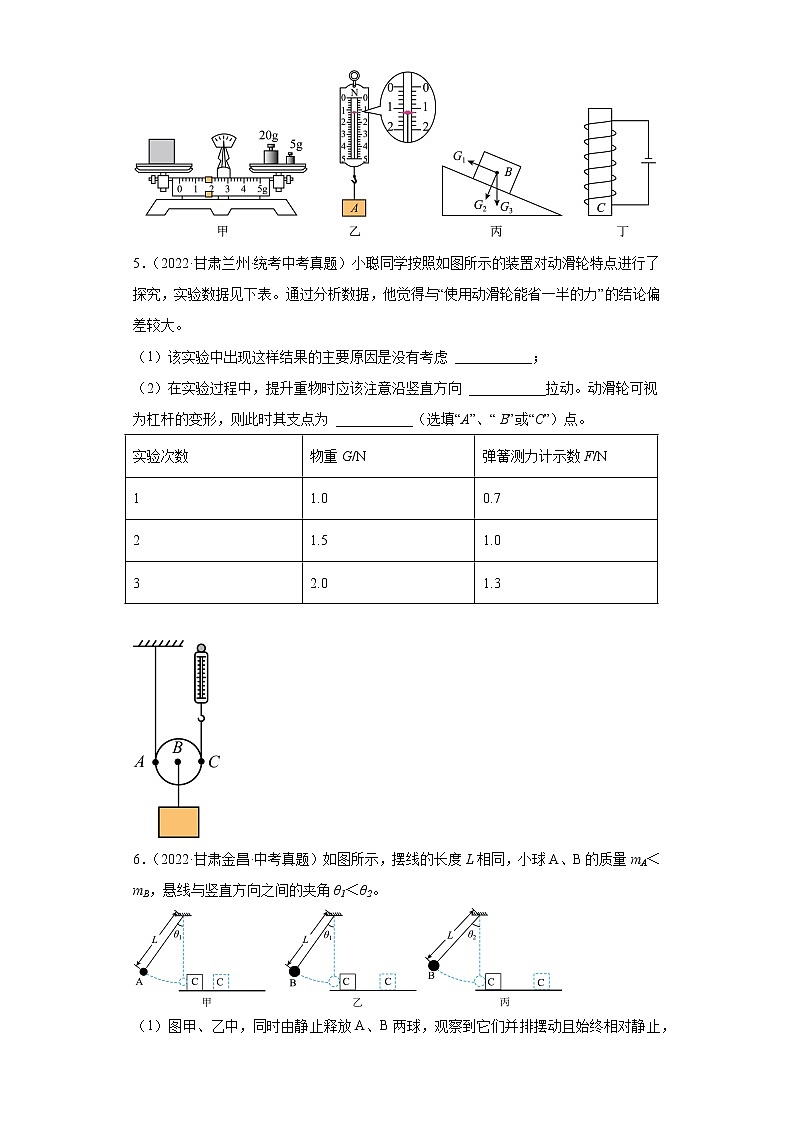

4．（2022·甘肃兰州·统考中考真题）图甲中物块的质量是 ___________g；图乙中物体A重 ___________N；物体B沿着斜面匀速下滑，图丙中 ___________（选填“”、“G2”或“”）为物体B所受重力的示意图；图丁中通电螺线管的端是 ___________（选填“N”或“S”）极。

5．（2022·甘肃兰州·统考中考真题）小聪同学按照如图所示的装置对动滑轮特点进行了探究，实验数据见下表。通过分析数据，他觉得与“使用动滑轮能省一半的力”的结论偏差较大。
（1）该实验中出现这样结果的主要原因是没有考虑 ___________；
（2）在实验过程中，提升重物时应该注意沿竖直方向 ___________拉动。动滑轮可视为杠杆的变形，则此时其支点为 ___________（选填“A”、“ B”或“C”）点。
实验次数
物重G/N
弹簧测力计示数F/N
1
1.0
0.7
2
1.5
1.0
3
2.0
1.3


6．（2022·甘肃金昌·中考真题）如图所示，摆线的长度L相同，小球A、B的质量mA＜mB，悬线与竖直方向之间的夹角θ1＜θ2。

（1）图甲、乙中，同时由静止释放A、B两球，观察到它们并排摆动且始终相对静止，同时到达竖直位置，这表明两小球在摆动过程中任一时刻速度大小与小球的 ______无关；
（2）小强设计用如图所示装置探究“物体的动能大小与哪些因素有关”。小球按图示位置由静止释放，当小球摆动到竖直位置时，恰好与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止，本实验中通过比较 ______反映小球撞击木块C前的动能大小，这种研究方法叫 ______（选填“控制变量法”或“转换法”）；
（3）根据乙、丙所示的探究过程，他观察到图丙中木块C撞得更远，可得出结论：小球的动能大小与 ______有关（选填“速度”、“高度”或“质量”）；
（4）若水平面绝对光滑且足够长，木块C被撞击后，它将做 ______直线运动（选填“减速”、“匀速”或”“加速”）；
（5）在探究小球动能与质量的关系时，有同学提议可以在水平面桌面上将同一根弹簧压缩相同的程度，分别弹出质量不同的小球去撞击木块，撞击木块时小球的动能 ______（选填“相等”或“不相等”），该方案 ______（选填“正确”或“错误”）。
7．（2022·甘肃金昌·中考真题）“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。

（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接成完整电路图（要求连线不得交叉）；( )
（2）连接电路时，开关应处于 ___________（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应放在 ___________（选填“A”或“B”）端；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 ___________（填序号）；
A．定值电阻R短路
B．定值电阻R开路
C．滑动变阻器开路
D．电流表开路
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成 ___________（选填“正比”或“反比”）；
（5）上述实验中，小强用R=5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，他应向 ___________（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 ___________V时，读出电流表的示数；
（6）为完成整个实验，应该选取哪种规格的滑动变阻器 ___________（选填“甲”或“乙”）。
8．（2021·甘肃兰州·统考中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：

编号
材料
长度/m
横截面积/
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5

（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
9．（2021·甘肃兰州·统考中考真题）在探究“电流通过导体产生热量的多少与哪些因素有关”的实验中，采用了如图电路。

（1）为了在短时间内达到明显的实验效果，两烧瓶中应装入质量和初温都相同的___________（选填“水”或“煤油”），实验中通过观察___________来比较电流通过导体产生热量的多少；
（2）如图甲所示，两烧瓶中装有阻值不同的电热丝，以探究电流通过导体产生的热量与___________的关系；
（3）如图乙所示，两烧瓶中装有阻值相同的电热丝，闭合开关，调节滑动变阻器，使两电流表示数___________（选填“相同”或“不同”），可以探究电流通过导体产生的热量与___________的关系。
10．（2021·甘肃兰州·统考中考真题）在学习了滑动摩擦力的知识后，小美想知道新买的运动鞋在橡胶垫上的滑动摩擦力大小，她准备了一张平整的橡胶垫、一个弹簧测力计和一根细线。

（1）为了能准确测量滑动摩擦力的大小，根据___________知识可知，小美应该让运动鞋沿水平方向做___________运动；
（2）如图甲所示，小美将运动鞋放在水平橡胶垫上，按正确的方法拉动，此时测出运动鞋受到的滑动摩擦力大小为___________N；
（3）若在实际拉动过程中运动鞋没有做匀速直线运动，则运动鞋所受滑动摩擦力的大小_________（选填“改变”或“不变”）；
（4）在老师的指导下，小美对甲图实验方案进行了改进，如图乙所示，她固定弹簧测力计，拉动鞋下的橡胶垫进行实验，这样做的好处是___________。
11．（2021·甘肃武威·统考中考真题）小王用如图甲所示的实验装置测量额定电压为的小灯泡电功率时，电源电压为，若所用器材均能满足实验需要。
（1）用笔画线替代导线，将实物电路连接完整______；

（2）连接电路时，开关要______（选填“断开”或“闭合”）；滑动变阻器滑片应该移到连入电路阻值______位置；
（3）实验过程中，当电压表示数为时小灯泡正常发光，由图乙可知，此时电流表的示数为______A，小灯泡正常发光时的电阻为______，小灯泡的额定功率为______W；
（4）小王受此实验启发，想测定电动自行车上用作照明的LED（发光二极管）额定功率。在老师的帮助下通过实验得到该LED的图像如图丙所示，由图像可知LED灯的电阻随电压的增大而______（选填“增大”、“不变”或“减小”）。查阅资料知道该LED的额定电压为，结合图像可得该LED的额定功率为______W。
12．（2020·甘肃兰州·统考中考真题）体育比赛中，有时候运动员突然受伤，医护人员在实施急救时，常常会对着受伤部位喷一种雾状的药剂，如图所示。运动员如果伤得不太重，经过这种紧急救治，往往能重返赛场，坚持比赛。这究竟是一种什么神奇的药剂？为什么能对伤痛产生这么大的效果？

原来，这是一种叫作氯乙烷（）的有机物，它的沸点只有12.5，所以在常温常压下是气体。通常它以液态形式被储存在压强较大的金属罐中。在喷出来的一刹那，压强减小且由于接触到温暖的皮肤，氮乙烷立刻变成气体，由液体变成气体的氯乙烷从运动员受伤部位的皮肤上吸收了大量热量，使受伤的部位温度迅速降低，神经被麻痹，于是疼痛就迅速缓解了，到比赛结束以后，运动员还要接受正式的治疗。
（1）氯乙烷在常温常压下的存在形式是_____态。储存在金属罐中的氯乙烷是________态；
（2）氯乙烷喷到运动员受伤的部位后发生的物态变化名称是______，在这个过程中氯乙烷从皮肤上______大量热量。
13．（2020·甘肃兰州·统考中考真题）小明在“探究电流与电阻关系”的实验中，选用的器材有：滑动变阻器、开关、电流表、电压表电源（电压恒为6V）、三个定值电阻（10Ω、15Ω、20Ω）、导线若干。

（1）小明按图甲连接电路后，闭合开关S，移动滑片P，使电压表示数为U时，记录电流表的示数，然后再分别接入其余两个定值电阻，重复上述操作。
（2）图乙是根据实验数据画出的电流随电阻变化关系的图像，分析可知U=___________V。为了完成实验，所选滑动变阻器的最大阻值应不小于___________Ω。由图像可知：在导体两端的电压一定时，通过导体的电流与导体的电阻成___________（选填“正比”或“反比”）。
（3）小明又利用上述实验器材“探究电流与电压的关系”，在滑片P移动的过程中，将得到的实验数据填入如表中，由如表数据可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成___________（选填“正比”或“反比”）。
R/Ω
10
电压U/N
2
3
4
5
6
电流I/N
0.2
0.3
0.4
0.5
0.6


14．（2020·甘肃兰州·统考中考真题）小霞利用如图所示的器材进行有关浮力大小的探究实验。

（1）如图甲所示，将物体逐渐浸入水中，观察弹簧测力计示数的变化，并将数据记录在表一中。
表一
物体浸入水中的体积占总体积的比例
0.2
0.4
0.6
0.8
1
弹簧测力计的示数/N
3.4
2.9
2.4
1.9
1.4

分析表一中的实验数据，小霞得出的结论是：物体浸入水中的体积越大，受到的浮力越___________（选填“大”或“小”）。
（2）小霞继续利用水和石块进行如图乙所示的实验探究，并将相关实验数据记录在表二中。请补充表二中的数据：
①___________；
②___________。
表二
石块重力G石/N
空杯重力G杯/N
石块浸没在水|中时弹簧测力计的示数F/N
杯和水的总重G总/N
石块浸没在水中时所受浮力F浮/N
石块排开水所受的重力G排/N
2.0
1.0
1.4
1.6
①
②

（3）根据表二的实验数据可得出的结论是：物体受到浮力的大小___________。
（4）由表二的数据，还可以计算出石块的体积为___________m3.（g=10N/kg）
15．（2020·甘肃兰州·统考中考真题）为了模拟研究超载和超速带来的安全隐患，小霞同学设计了如图所示的探究实验：将A、B、C三个小球从同一装置高度分别为hA、hB、hC的位置由静止滚下（mA=mB＜mC，hA=hC>hB），推动小木块运动一段距离后停止，根据生活经验和所学的物理探究方法，回答：

（1）在甲、丙两图所示的实验中，A、C两球刚滚到水平面时的速度___________（选填“相等”或“不相等”）。
（2）用来研究超速带来的安全隐患时，小霞应选择___________两图所示的实验进行比较。
（3）后来小霞分别用B球和C球将弹性相同的弹簧压缩到相同程度后再放手，如图丁所示，则两球离开弹簧时的速度___________（选填“相等”或“不相等”）。
16．（2020·甘肃金昌·统考中考真题）假期期间，小刚到省城兰州参观了黄河奇石博物馆，参观后他在黄河边捡了一小块石头带回去研究，测量它的密度，进行了如下操作。

(1)把托盘天平放在水平台上，将游码移到零刻线处，这时他发现指针静止时指在分度盘中线的左侧，如图甲所示，他应将平衡螺母向______（选填“左”或“右”）调节使横梁平衡；
(2)小刚在用天平测量黄河石质量的过程中操作方法如图乙所示，他的操作错误是______；
(3)用天平测量小石块的质量，天平平衡时，右盘中的砝码和标尺上的游码如图丙所示，则石头的质量为______g；
(4)之后他将石头投入到量筒中，根据图丁中量筒中的刻度值，石头的体积是______；
(5)由以上操作可计算出这块石头的密度为______。
17．（2020·甘肃金昌·统考中考真题）吴江小组进行“探究凸透镜成像规律”实验，如图所示，实验桌上备有带支架的蜡烛、光屏、一个凸透镜、平行光光源（接通电源后可发出平行光）、光具座等器材，他们进行了如下操作并得出了相关结论。

(1)如图甲所示，让平行光光源正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离。直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是______；
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在______；
(3)吴江小组按照实验步骤做了四次实验，如图乙所示是第一次实验中蜡烛、透镜和光屏的位置。
实验序号
物距
像距
像的性质
1
40
13
△
2
20
20
倒立、等大的实像
3
13
40
倒立、放大的实像
4
6
无
正立、放大的虚像

①吴江小组忘了记录第1次像的性质，表格中标有“△”的位置像的性质是______；
②当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应______透镜（选填“远离”或“靠近”）；
③第4次实验中，光屏上接收不到像；在透镜的右侧观察，看到的像在透镜的______侧（选填“左”或“右”）。
18．（2020·甘肃金昌·统考中考真题）小宇要探究“影响滑动摩擦力大小的因素”，他猜想影响滑动摩擦力大小的因素可能有：A．接触面所受的压力大小；B．接触面的粗糙程度；C．物体运动的速度。接下来小宇通过如图所示的实验操作开展探究。

(1)进行甲、乙、丙图实验时，弹簧测力计必须沿水平方向拉着物体做______运动；
(2)要验证猜想B，需按照______两个图（选填“甲”、“乙”、“丙”）进行对比实验；
(3)比较甲、乙图的实验，得到的实验结论是______；
(4)在本次实验中运用的研究方法是转换法和______；
(5)小颖发现小宇上述实验操作中弹簧测力计的示数并不稳定，于是改进了实验装置，如图丁所示。改进后长木板______（选填“一定”或“不一定”）要做匀速直线运动。
19．（2020·甘肃金昌·统考中考真题）在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：
A．小灯泡（额定电压2.5V，电阻大约10Ω）
B．电流表A1（量程0~0.6A）
C．电流表A2量程0~3A）
D．电压表（量程0~3V，0~15V）
E．滑动变阻器“10Ω 1A”
F．滑动变阻器“50Ω 2A”
G．电源（电压恒为6V不变）
H．开关、导线若干

(1)本实验中应选择电流表______；滑动变阻器______（均填仪器前字母）；
(2)测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整( )；
(3)某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是______；
(4)排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为______A，小灯泡的额定功率为______W。
20．（2020·甘肃天水·统考中考真题）在“探究电流与电阻的关系”实验中：

（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉），
( )
要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大．连接电路时，开关必须________．
（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因能____________．
（3）实验过程中，将5Ω的电阻接入电路中，闭合开关调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为________A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向________（选填“左”或“右”）端移动，使电压表示数为________V．
21．（2020·甘肃天水·统考中考真题）在研究”不同物质的温度变化与吸热关系”实验中，取质量和初温都相同的甲乙两种液体，分别装入相同烧杯中，用相同的加热器加热，如图A所示．

(1)图B为某时刻的温度，其示数为________℃．
(2)分析图C可知，吸收相同热量，_______液体升温更高;_______液体更适合作汽车发动机的冷却液．
(3)若甲、乙液体从图C所示的初温分别升高到40℃和35℃，吸收热量之比为2:1，则甲、乙液体的比热容之比为___________．

参考答案：
1．     倒立     左     缩小     照相机     B
【详解】（1）[1]由图甲可知，此时物距与像距相等，由于能够成清晰的像，所以此时物体一定在2倍焦距上，像一定也在另一侧的2倍焦距上，根据凸透镜成像原理特点可知，此时成一个倒立、等大的实像。
（2）[2][3][4]凸透镜成实像时，物远像近，由图可知，相对于甲图来说，蜡烛向左移动，所以若想要得到一个清晰的像，则需要将光屏向左移动，此时物距大于像距，根据凸透镜成像原理特点可知，成倒立、缩小的实像，照相机就是根据这个原理制成的。
（3）[5]A．由图甲可知，此时物距与像距相等，由于能够成清晰的像，所以此时物体一定在2倍焦距上，像一定也在另一侧的2倍焦距上，根据光具座的读数可得，2倍焦距是20cm，所以焦距是10cm，故A错误；
B．挡住透镜的上半部分，但透镜的下半部分仍能折射光线成像，所以光屏上所成的像是完整的，不过由于折射光线变少，所以像的亮度会变暗，故B正确；
C．凸透镜成实像时，透镜不动，若将蜡烛和光屏位置对调，因为折射现象中光路可逆，所以光屏上能得到清晰的像，故C错误；
D．若将蜡烛放在光具座上40cm~50cm之间，此时物距小于焦距，根据凸透镜成像特点可知，此时成一个正立、放大的虚像，而光屏无法承接虚像，所以无论怎么调整光屏的位置，在光屏上都得不到烛焰清晰的像，故D错误。
故选B。
2．     平衡螺母     232     1.16×103     不是
【详解】（1）[1]用天平称量物体的质量，将天平放在水平桌面上，游码移到标尺的零刻度线处，调节平衡螺母使得横梁平衡，当指针指在分度盘的中线位置，天平就平衡了。
（2）[2]由图可知，冰墩墩的质量为砝码的总质量与游码所对的刻度值之和，即

（3）[3]冰墩墩完全浸入装满水的烧杯中，排开水的体积等于冰墩墩的体积，因此冰墩墩的体积为

根据密度公式可得，冰墩墩的密度为

（4）[4]因为冰墩墩的密度比陶瓷的密度要小，在质量相等的情况下，冰墩墩的体积会比陶瓷的体积要大，故而冰墩墩不是实心的。
3．          断开     电流表示数为零，电压表示数也为零     0.4     B
【详解】（1）[1]电压表测量定值电阻两端的电压与定值电阻并联，接在定值电阻的两端；滑动变阻器和定值电阻串联，且向左移动时，接入电路的电阻变小，所以应把左下角接线柱A接入电路，具体连接方式，如图所示：

（2）[2]连接电路时，为保护电路防止短路，开关应断开。
（3）[3]实验电路中，定值电阻、滑动变阻器、电流表串联，电压表测量定值电阻两端的电压，若滑动变阻器接触不良会造成断路，所以电流表示数为0，电压表示数也为0。
[4]由图丙可知，导线接在“0.6”接线柱上，电流表选择小量程，分度值为0.02A，电流表的示数为0.4A。
（4）[5]在探究电流与电阻的关系的实验中，应保持定值电阻两端的电压不变。根据欧姆定律可知，定值电阻两端的电压为
U1=I1R1=0.4A×5Ω=2V
A．30Ω的电阻接入电路时，电路中的电流为

则滑动变阻器应接入电路的阻值为

由题知，滑动变阻器的最大阻值是50Ω，所以在电路中多串联一个10Ω的电阻，可以完成实验。故A正确，不符合题意；
B．由于定值电阻的阻值较大，滑动变阻器的最大阻值一定，换用30Ω的电阻时，根据串联分压原理，定值电阻两端分担的电压较大，会大于2V，所以可以通过减小电源电压的方法来完成。定值电阻两端的电压为2V，故电源电压最小为2V。滑动变阻器最大时，滑动变阻器两端的电压最大，最大的电压为

则电源电压最大值为
U电大=U1+U滑大=2V+3.3V=5.3V
所以电源电压的取值范围是2V~5.3V。故B错误，符合题意；
C．滑动变阻器的阻值调到最大时，定值电阻两端控制的电压最小，则最小电压为

电源电压为6V，所以控制的最大电压为6V。综上，U1的取值范围是2.25V~6V。故C正确，不符合题意。
故选B。
4．     26.6     1.2     G3     S
【详解】[1]由图甲知，物块的质量
m=20g+5g+1.6g=26.6g
[2]图乙中，弹簧测力计的分度值为0.2N，示数为1.2N。所以物体A的重力为1.2N。
[3]图丙中，物体B静止在斜面上，所受的重力竖直向下，作用在B的重心上，作图如G3。
[4]图丁中，电流由螺线管的下端流入，上端流出，据安培定则知，螺线管的C端为S极。
5．     滑轮的自重     匀速     A
【详解】（1）[1]“使用动滑轮能省一半力”是在理想情况下得出的结论，而实际情况中动滑轮的重力和摩擦是客观存在的。由表中数据知道，随着物重的增加，测力计的示数变大，但比物重的一半要大，这与“使用动滑轮能省一半的力”的结论偏差较大，其主要原因是没有考虑滑轮的自重。
（2）[2][3]使用动滑轮时，只有匀速竖直向上拉，拉力的力臂才等于滑轮的直径，使得弹簧测力计的示数稳定，便于读出拉力的大小。此时动滑轮的实质是动力臂等于阻力臂2倍的省力杠杆，支点是A点。
6．     质量     木块移动的距离     转换法     速度     匀速     相同     错误
【详解】（1）[1]图甲、乙中，小球A、B的质量不同，但从相同的高度同时由静止释放，它们并排摆动且始终相对静止，同时到达竖直位置，说明两个小球在任一时刻速度相同，这表明两小球在摆动过程中任一时刻速度大小与小球的质量无关。
（2）[2][3]小球与木块碰撞，小球动能越大，对木块做的功越多，木块移动的距离越大，所以通过比较木块移动的距离可以比较小球撞击木块C前的动能大小；通过木块移动的距离比较小球动能的大小，这种研究方法叫转换法。
（3）[4]因为θ1＜θ2，所以图丙中小球比图乙中小球释放时的高度更高，小球摆动到竖直位置时的速度更大，把木块撞得更远，说明小球的动能大小与速度有关。
（4）[5]若水平面绝对光滑，木块在水平方向不受外力作用，根据牛顿第一定律可知，木块C被撞击后，它将做匀速直线运动。
（5）[6][7]将同一根弹簧压缩相同的程度，弹簧具有相同的弹性势能，弹出小球，弹簧的弹性势能转化为小球的动能，那么不同质量的小球获得的动能也相等；因为动能大小与质量和速度有关，不同质量的小球的动能相同，小球的速度也不同，这里有两个变量，所以该方案是错误的。
7．          断开     A     B     反比     A     2     甲
【详解】（1）[1]滑动变阻器需要串联在电路中，且需要一上一下，电压表需要并联在定值电阻两端，故如图所示

（2）[2][3]为了保护电路，开关需要断开；滑片需要位于阻值最大处，故滑片需要位于A端。
（3）[4] A．若定值电阻R短路，电压表的没有示数，故A不符合题意；
B．若定值电阻R开路，电压表有示数，电流表没有示数，故B符合题意；
C．若滑动变阻器开路，电流表与电压表都没有示数，故C不符合题意；
D．若电流表开路，电流表与电压表都没有示数，故D不符合题意。
故选B。
（4）[5]由图像可知，电流与电阻的乘积是一个定值，故电压一定时，电流与电阻成反比。
（5）[6][7]根据串联分压，定值电阻变大，定值电阻两端的电压会变大，为了控制定值电阻两端的电压不变，将滑动变阻器向A端移动，增大了滑动变阻器接入电路的电阻，根据串联分压，滑动变阻器两端的电压变大，电压表的示数变小至原来的示数；根据图乙可知，控制定值电阻两端的电压为

（6）[8]为完成整个实验，定值电阻两端的电压为2V，电源电压为6V，则滑动变阻器两端的电压需要为

滑动变阻器与定值电阻的阻值之比为

经整理可知

需要用定值电阻完成所有的实验，当定值电阻变大时，滑动变阻器也需要更大的值，当定值电阻的最大值为20Ω，则需要滑动变阻器的阻值为

故选甲滑动变阻器。
8．     灯泡亮度     转换法     长度     横截面积     AD
【详解】（1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种方法在物理学中称之为转换法。
（2）[3]选用编号为A、B的两根电阻丝进行实验，材料和横截面积相同，长度不同，可以探究导体电阻大小与长度的关系。
（3）[4]选用编号为A、C的两根电阻丝进行实验，材料和长度相同，横截面积不同，可以探究导体电阻大小与横截面积的关系。
（4）[5]为了探究导体电阻大小与导体材料的关系，保持长度和横截面积相同，材料不同，选择AD两根电阻丝。
9．     煤油     温度计的示数     电阻     不同     电流
【详解】（1）[1]两个烧瓶中应装入质量和初温相同的煤油，因为煤油的比热容较小，在吸收较少热量，便能升温较明显。
[2]实验中，可通过观察温度计的示数来比较电流通过导体时产生热量的多少，因为导体产生的热量不同，烧杯中煤油吸收的热量也不同，则温度计示数也不同。
（2）[3]图甲中，两电阻不同的电热丝串联在电路中，则通过电热丝的电流相同，那么探究的是电流通过导体产生热量与电阻的关系。
（3）[4][5]图乙中，两个阻值相同的电热丝分别与电流表和滑动变阻器串联后，再并联在电路中，那么应调节变阻器的滑片让两个电流表的示数不同，即通过两电热丝的电流不同，这样便可探究电流通过导体产生的热量与电流的关系。
10．     二力平衡     匀速直线     2.8     不变     橡胶垫不必做匀速直线运动拉动
【详解】（1）[1]为了能准确测量滑动摩擦力的大小，根据二力平衡可知，只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上才受到平衡力的作用，拉力大小（测力计示数）才等于摩擦力的大小。
（2）[3]弹簧测力计的示数如图甲所示，测力计分度值为01N，示数为2.8N。
（3）[4]若实际拉动的过程中没有做到匀速直线运动，则物体受到非平衡力的作用，力的大小与2.8N不相等，由于摩擦力的大小与速度无关，则鞋子受到的摩擦力是不变的，这种情况下，拉力不等于摩擦力。
（4）[5]小华经过思考改进了小明的实验，让弹簧测力计和鞋保持静止，拉动橡胶垫，这样鞋受到的摩擦力与拉力为一对平衡力，大小相等，橡胶垫不必做匀速直线运动拉动，此时测力计示数稳定，便于读数。
11．          断开     最大     0.3               减小
【详解】（1）[1]滑动变阻器串联，一上一下，故用一根导线连接开关的右边接线柱和滑动变阻器下面的接线柱，用一根导线接在滑动变阻器上方的接线柱和电流表的正0.6A的接线柱即可，电压表并联在灯泡上，用一根导线接在灯泡的右端的接线柱，另外一端接在正3接线柱，再用一根导线接在灯泡的左端和电压表负接线柱上，故如下图所示：
。
（2）[3][4]为了保护电路，需要断开开关；为了保护电路，滑动变阻器滑片应该移到连入电路阻值最大处。
（3）[5][6][7] 由图乙可知，分度值为0.02A，选择小量程，故读数为0.3A；小灯泡正常发光时的电阻为

故小灯泡正常发光时的电阻为；小灯泡的额定功率为

故小灯泡的额定功率为。
（4）[8][9]当电压为2.5V，电流为8mA，合计为0.008A，则此时的电阻为

当电压为3V时，此时的电流为24mA，此时的电阻为

故当电压变大时，电阻变小；结合图像可得该LED的额定功率为

故图像可得该LED的额定功率为。
12．     气     液     汽化     吸收
【详解】(1)[1]由题意知，常温常压下的氯乙烷是气态。
[2]氯乙烷被压缩体积后液化，变成液态，可储存在金属罐中。
(2)[3][4]氯乙烷喷出来后，由液态变成气态，是汽化过程，汽化时从皮肤上吸收大量热量。
13．     3     20     反比     正比
【详解】(2)[1]根据电流随电阻变化关系的图像知，电阻两端的电压始终保持
U=IR=0.3A×10Ω=3V------①
[2][3]根据串联电路电压的规律，变阻器分得的电压
U滑=U总-U=6V-3V=3V
变阻器分得的电压为电压表示数的1倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为
R滑=1×20Ω=20Ω
所选滑动变阻器的最大阻值应不小于20Ω；由①结合图象可知，电流与对应电阻乘积一定，可得：在导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
(3)[4]根据上表数据可知：电压增大为原来的几倍，通过的电流也增大为原来的几倍，故得出的结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
14．     大     0.6     0.6     等于它排开液体的重力     6×10﹣5
【详解】(1)[1]由图表中数据可知，物体浸入水中的体积不同，物体受到的浮力不同，且排开的体积越大，浮力越大。
(2)[2][3]根据称重法求出石块全部浸入时所受的浮力，则所受浮力
F浮=G石-F=2.0N-1.4N=0.6N
石块排开水所受的重力
G排=G总-G杯=1.6N-1.0N=0.6N
(3)[4]通过计算比较可以看出，以上两个力的大小是相同的，即石块受到的浮力的大小与它排开水所受重力的大小相等。
(4)[5]石块全部浸入时所受的浮力
F浮=G石-F=2.0N-1.4N=0.6N
由F浮=ρ水gV排求得石块的体积
V石块=V排=
15．     相等     甲、乙     不相等
【详解】(1)[1]由甲丙两图可知，小球从同一高度释放，运动到水平面时，它们的速度相等。
(2)[2]超速是指汽车的质量一定，速度越大，动能越大。选择质量相等到达水平面速度不同的A、B小球，即采用甲、乙两图实验。
(3)[3]用B球和C球将弹簧压缩到相同程度，弹簧的弹性势能相同，转化成的动能相同，两小球的质量不同，所以速度不同。
16．     右     手拿砝码     27g     10cm3
【详解】(1)[1]指针静止时指在分度盘中线的左侧,说明天平左侧较重，应将平衡螺母向右调，使天平平衡。
(2)[2]由图乙可知，实验中，应当用镊子夹取砝码，而小刚用手拿了砝码。
(3)[3]由图可知，石头的质量为

(4)[4]由图可知，石头投入到量筒前液体体积为30cm3，投入石块后的水和石块的总体积为40cm3，则石块体积为10cm3。
(5)[5]石块的密度为

17．     10.0cm     同一高度     倒立缩小的实像     远离     左
【详解】(1)[1]由图可知，凸透镜在50.0cm处，光屏上出现一个最小最亮的光斑即为凸透镜的焦点，此时光屏在60.0cm处，则凸透镜的焦距为10.0cm。
(2)[2]为了使像成在光屏中央应使烛焰、透镜和光屏三者的中心大致在同一高度。
(3)①[3]第1次实验物距40cm大于二倍焦距由凸透镜成像规律可知，此时成倒立缩小的实像。
②[4]成实像像时，烛焰从远处靠近透镜时，即物距减小时，像距增大，光屏应远离透镜。
③[5]第4次实验中，物体在一倍焦距以内，成正立放大的虚像。所以在透镜的右侧观察，看到的像在透镜的左侧。
18．     匀速直线运动     甲、丙     在接触面的粗糙程度相同的情况下，压力越大，摩擦力越大     控制变量法     不一定
【详解】(1)[1]实验过程中，弹簧测力计必须沿水平方向拉着物体做匀速直线运动，此时物体处于平衡状态，由平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
(2)[2]验证滑动摩擦力的大小与接触面的粗糙程度的关系，保持压力不变，改变接触面的粗糙程度，选择甲丙两图。
(3)[3]比较甲、乙实验，接触面粗糙程度相同，乙图中压力较大，滑动摩擦力较大，可以得到在接触面的粗糙程度相同的情况下，压力越大，摩擦力越大。
(4)[4]滑动摩擦力与接触面的粗糙程度和物体间的压力有关，实验采用控制变量法。
(5)[5]木块与弹簧测力计固定不动，拉动木板运动，不需要木板做匀速直线运动，便于实验操作，由于测力计静止便于读数，大小等于滑动摩擦力，由于压力、接触面粗糙程度不变，故示数稳定。
19．     B     F          滑动变阻器连接了下面两个接线柱     0.24     0.6
【详解】(1)[1]灯泡正常发光电流约为
I==0.25A
电流表选择量程0-0.6A，选择电流表A1（量程0~0.6A）。
[2]当灯泡正常发光时，电路的总电阻
R总==24Ω
变阻器连入电路的电阻
R滑=R总-RL=24Ω-10Ω=14Ω
所以选择滑动变阻器“50Ω 2A”。
(2)[3]小灯泡的额定电压2.5V，电压表选择0-3V，电压表和灯泡并联，电流表串联在电路中，变阻器一上一下连接，如图所示：

(3)[4]灯泡发光较暗，电流表有示数说明电流太小，滑动变阻器的阻值太大，任意移动滑动变阻器的滑片，电压表示数不变，说明滑动变阻器同时接到下面两个接线柱上。
(4)[5]由图丙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.24A。
[6]小灯泡的额定功率为
P额=ULI额=2.5V×0.24A=0.6W
20．          断开     电阻R处断路     0.3     右     1.5
【详解】（1）当滑动变阻器的滑片P向左移动时，电路中的电流变大，即电阻变小，故变阻器左下接线柱连入电路中，如下所示：

连接电路时，开关必须断开；
（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是电阻R断路．
（3）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为0.3A；由定律定律，电压表示数：U＝IR＝0.3A×5Ω＝1.5V；根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为1.5V．
21．     39     乙     甲     3：2
【详解】(1)图B为某时刻的温度，温度计的分度值为1℃，此时温度计的示数为39℃．
(2)相同的加热器，可以保证加热时间相同时，两液体吸收的热量相等，所以分析图C可知，吸收相同热量，即加热相同的时间时，乙液体升温更高，甲液体升温低；
根据知，乙的比热容小，甲的比热容大，则升高相同的温度时，甲液体吸收的热量多，散热效果好，所以甲液体更适合作汽车发动机的冷却液．
(3)若甲、乙液体从图C所示的初温分别升高到40℃和35℃，吸收热量之比为2:1，则甲升高的温度为：；
乙升高的温度为：；
甲、乙液体的比热容之比为：
．
点睛：重点是研究吸热能力的实验，注意实验中控制变量法的应用，理解相同的加热器可以保证在相同时间内两液体吸收的热量相等；求比热容的比时，将吸收热量的比和升高温度的比分别代入公式计算可得结果．
