15压力（作图题）-2022-2023学年沪科版物理八年级下学期期中复习【福建省期中真题】

这是一份15压力（作图题）-2022-2023学年沪科版物理八年级下学期期中复习【福建省期中真题】，共11页。试卷主要包含了作图题等内容，欢迎下载使用。

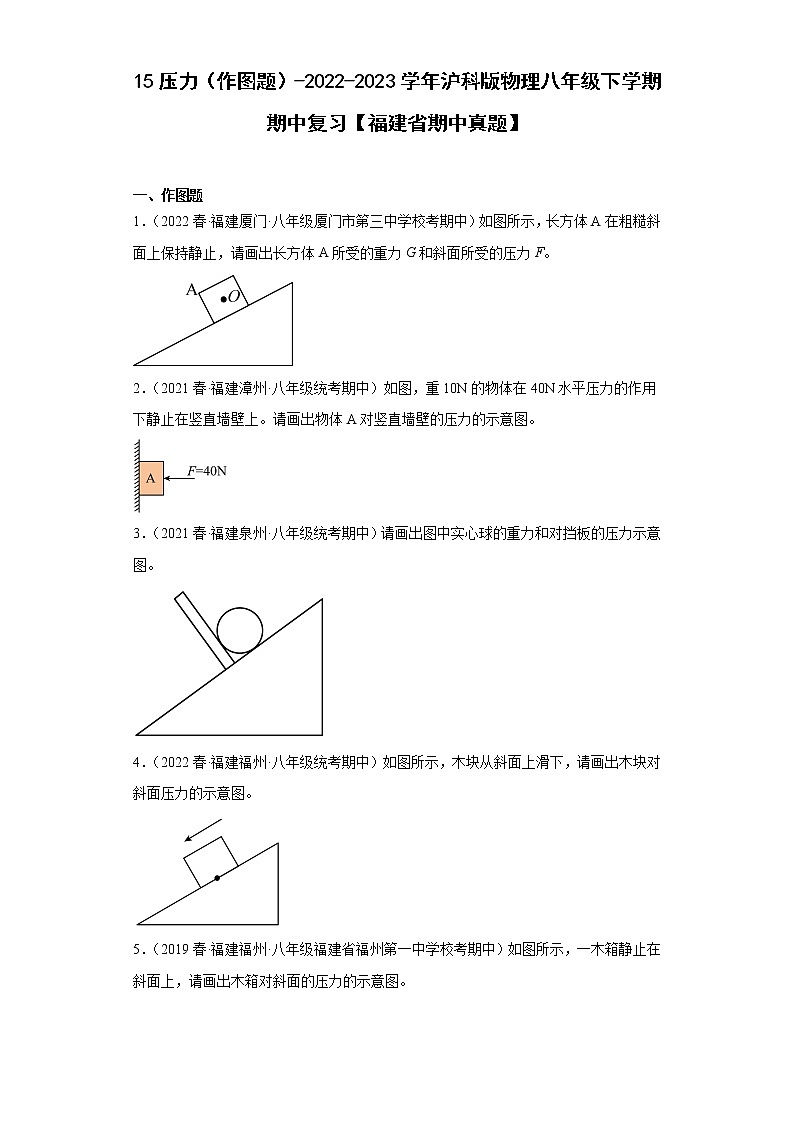

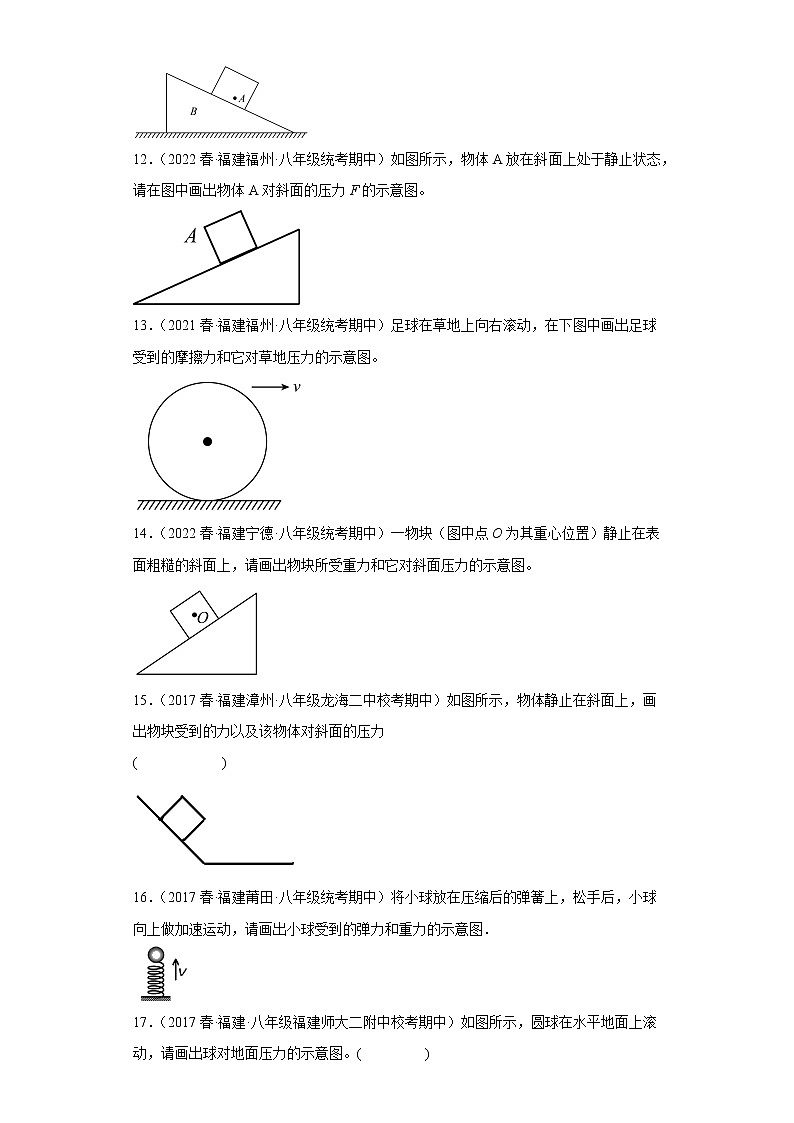

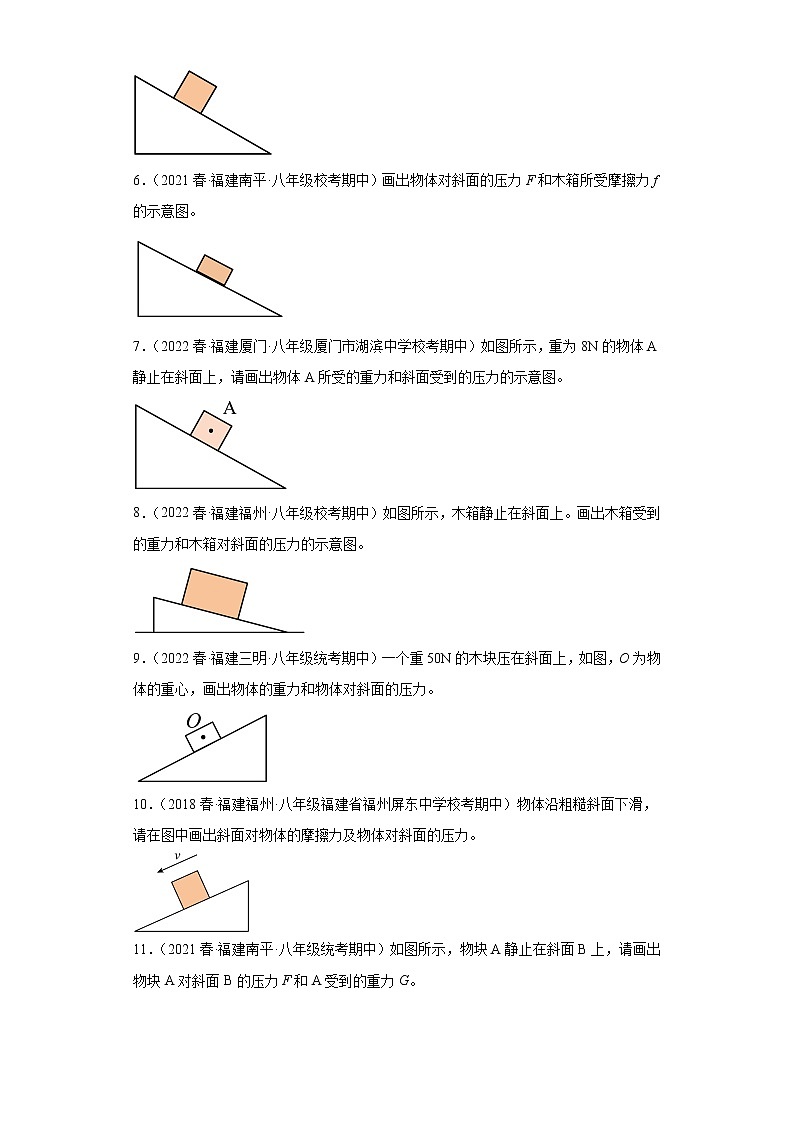

15压力（作图题）-2022-2023学年沪科版物理八年级下学期期中复习【福建省期中真题】 一、作图题1．（2022春·福建厦门·八年级厦门市第三中学校考期中）如图所示，长方体A在粗糙斜面上保持静止，请画出长方体A所受的重力G和斜面所受的压力F。2．（2021春·福建漳州·八年级统考期中）如图，重10N的物体在40N水平压力的作用下静止在竖直墙壁上。请画出物体A对竖直墙壁的压力的示意图。3．（2021春·福建泉州·八年级统考期中）请画出图中实心球的重力和对挡板的压力示意图。4．（2022春·福建福州·八年级统考期中）如图所示，木块从斜面上滑下，请画出木块对斜面压力的示意图。5．（2019春·福建福州·八年级福建省福州第一中学校考期中）如图所示，一木箱静止在斜面上，请画出木箱对斜面的压力的示意图。6．（2021春·福建南平·八年级校考期中）画出物体对斜面的压力F和木箱所受摩擦力f的示意图。7．（2022春·福建厦门·八年级厦门市湖滨中学校考期中）如图所示，重为8N的物体A静止在斜面上，请画出物体A所受的重力和斜面受到的压力的示意图。8．（2022春·福建福州·八年级校考期中）如图所示，木箱静止在斜面上。画出木箱受到的重力和木箱对斜面的压力的示意图。9．（2022春·福建三明·八年级统考期中）一个重50N的木块压在斜面上，如图，O为物体的重心，画出物体的重力和物体对斜面的压力。10．（2018春·福建福州·八年级福建省福州屏东中学校考期中）物体沿粗糙斜面下滑，请在图中画出斜面对物体的摩擦力及物体对斜面的压力。11．（2021春·福建南平·八年级统考期中）如图所示，物块A静止在斜面B上，请画出物块A对斜面B的压力F和A受到的重力G。12．（2022春·福建福州·八年级统考期中）如图所示，物体A放在斜面上处于静止状态，请在图中画出物体A对斜面的压力F的示意图。13．（2021春·福建福州·八年级统考期中）足球在草地上向右滚动，在下图中画出足球受到的摩擦力和它对草地压力的示意图。14．（2022春·福建宁德·八年级统考期中）一物块（图中点O为其重心位置）静止在表面粗糙的斜面上，请画出物块所受重力和它对斜面压力的示意图。15．（2017春·福建漳州·八年级龙海二中校考期中）如图所示，物体静止在斜面上，画出物块受到的力以及该物体对斜面的压力(            )16．（2017春·福建莆田·八年级统考期中）将小球放在压缩后的弹簧上，松手后，小球向上做加速运动，请画出小球受到的弹力和重力的示意图． 17．（2017春·福建·八年级福建师大二附中校考期中）如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。(         )
参考答案：1．【详解】过物体重心画带箭头的线段，方向竖直向下，即为物体受到的重力，符号为G；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，即为斜面受到的压力，符号为F；如图所示2．【详解】垂直压在物体表面的力叫压力，则物体A对竖直墙壁压力的作用点在接触面墙的中点，过压力作用点画垂直于墙面水平向左带箭头的线段即为A对竖直墙壁的压力的示意图，其大小为40N，如下图所示：3．【详解】小球所受重力的作用点在小球的球心，方向竖直向下；压力的作用点在挡板上，方向垂直于挡板向下，分别从重力的作用点和压力的作用点沿各自的方向画一条带箭头的线段表示重力和压力。如图所示4．【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，即为压力示意图，如图所示：5．【详解】木箱对斜面的压力F垂直于斜面向下，过力的作用点垂直于斜面向下作压力F的示意图，如图所示：6．【详解】垂直作用在物体表面上的力叫压力。物体对斜面的压力的作用点在物体与斜面接触面的中点处，从此点作垂直于斜面向下的有向线段，即为物体对斜面的压力F；从木箱的重心作沿斜面向上的力，即木箱所受摩擦力f示意图，如下图所示：7．【详解】物体A受到竖直向下的重力，作用在A的重心上，大小为8N；物体A对斜面的压力作用点在斜面上，压力与斜面垂直，如图所示：8．【详解】过物体重心画带箭头的线段，方向竖直向下，符号为G，在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画一条垂直于斜面向下、带箭头的线段，符号为F；如图所示：9．【详解】木块重G=50N，过物体重心画带箭头的线段，方向竖直向下，符号为G；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F。10．【详解】物体沿粗糙斜面下滑，则它受到摩擦力的方向沿斜面向上，过摩擦力的作用点，沿斜面向上画一条有向线段，用f表示；物体对斜面压力的作用点在斜面上，方向垂直于斜面向下，过压力的作用点，垂直于斜面向下画一条有向线段，用F表示，即为其所受摩擦力和对斜面的压力的示意图，如下图：11．【详解】物块A对斜面B的压力作用在斜面上，方向垂直于斜面向下，从两者接触面的中点垂直于斜面向下作有向线段，并用F表示即为压力示意图；物块A受到的重力作用在A的重心，方向竖直向下，从A的重心竖直向下作有向线段，并用G表示即为A的重力示意图。如图：12．【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画一条垂直于斜面向下、带箭头的线段，符号为F，即为压力的示意图。如图所示：。13．【详解】足球向右滚动，摩擦力的方向与足球运动方向相反，因此摩擦力是水平向左的，它对草地压力垂直地面向下，如下图所示：14．【详解】以物体重心为起点画带箭头的线段，方向竖直向下，符号为G。在斜面上选取物体与接触面的中点为压力的作用点，以压力作用点为起点画垂直于斜面且指向斜面、带箭头的线段，符号为F，如图所示：15．略【详解】在斜面上静止的物体受到竖直向下的重力、垂直于斜面向上的支持力，以及沿斜面向上的摩擦力，共三个力的作用；压力是物体对斜面施加的力，方向是垂直斜面并指向斜面，作用点在接触面的中点上；重力的方向是竖直向下的，作用在物体的重心上，如图所示16．【详解】因为小球加速运动，因此小球受到的弹力大于竖直向下的重力，将弹力和重力都画在小球的重心上，弹力的方向竖直向上，重力方向竖直向下．在力的末端标注力的符号和箭头．17．【详解】受力物体是水平地面，作用点在水平地面上，方向垂直水平地面向下，如图所示：
