高考物理一轮复习课件+讲义 第2章 实验二 探究弹力和弹簧伸长的关系
展开
这是一份高考物理一轮复习课件+讲义 第2章 实验二 探究弹力和弹簧伸长的关系，文件包含高考物理一轮复习第2章实验二探究弹力和弹簧伸长的关系pptx、高考物理一轮复习第2章实验二探究弹力和弹簧伸长的关系docx等2份课件配套教学资源，其中PPT共45页， 欢迎下载使用。
1、精练习题。复习时不要搞“题海战术”，应在老师的指导下，选一些源于课本的变式题，或体现基本概念、基本方法的基本题，通过解题来提高思维能力和解题技巧，加深对所学知识的深入理解。在解题时，要独立思考，一题多思，一题多解，反复玩味，悟出道理。 2、加强审题的规范性。每每大考过后，总有同学抱怨没考好，纠其原因是考试时没有注意审题。审题决定了成功与否，不解决这个问题势必影响到高考的成败。那么怎么审题呢? 应找出题目中的已知条件 ;善于挖掘题目中的隐含条件 ;认真分析条件与目标的联系，确定解题思路 。 3、揣摩例题。课本上和老师讲解的例题，一般都具有一定的典型性和代表性。要认真研究，深刻理解，要透过“样板”，学会通过逻辑思维，灵活运用所学知识去分析问题和解决问题，特别是要学习分析问题的思路、解决问题的方法，并能总结出解题的规律。 4、重视错题。“错误是最好的老师”，但更重要的是寻找错因，及时进行总结，三五个字，一两句话都行，言简意赅，切中要害，以利于吸取教训，力求相同的错误不犯第二次。
实验二 探究弹力和弹簧伸长的关系
1.会通过实验探究弹力和弹簧伸长的关系.2.进一步理解胡克定律，掌握以胡克定律为原理的拓展实验的分析方法.
NEIRONGSUOYIN

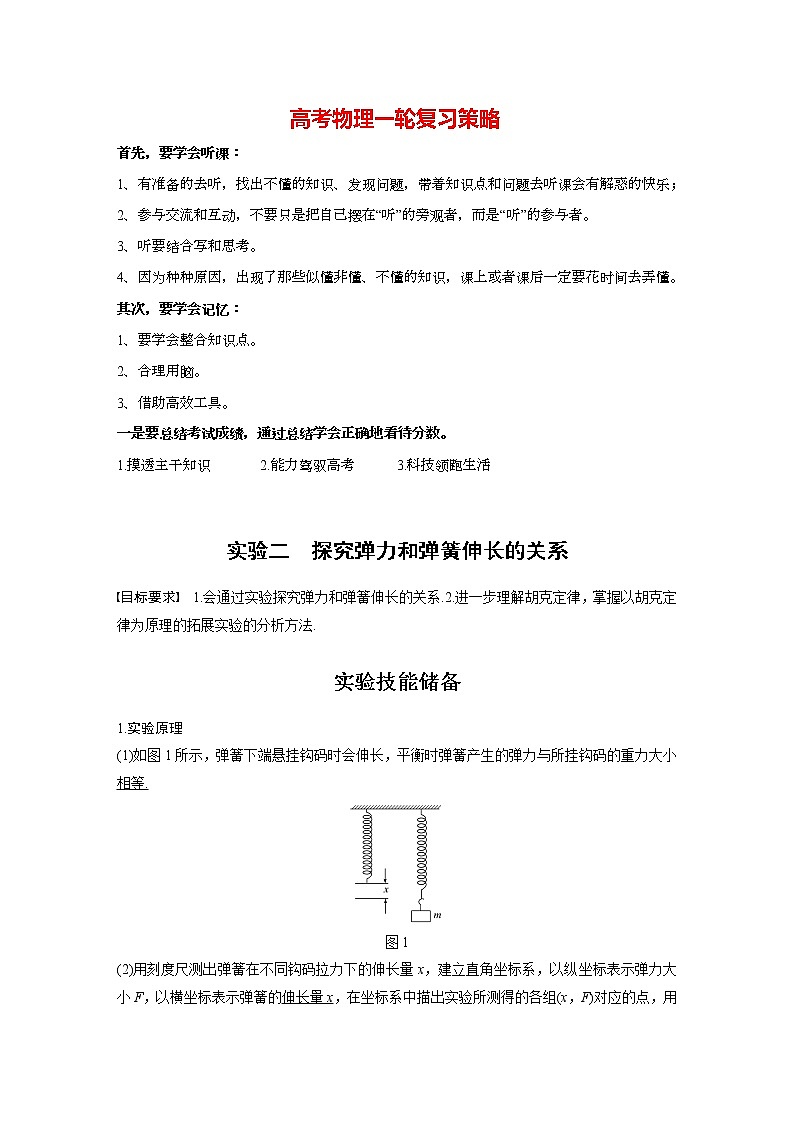

1.实验原理(1)如图1所示，弹簧下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小 .(2)用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的 ，在坐标系中描出实验所测得的各组(x，F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与形变量间的关系.
2.实验器材铁架台、 、毫米刻度尺、 、三角板、坐标纸、重垂线.3.实验步骤(1)将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度 l0，即原长.

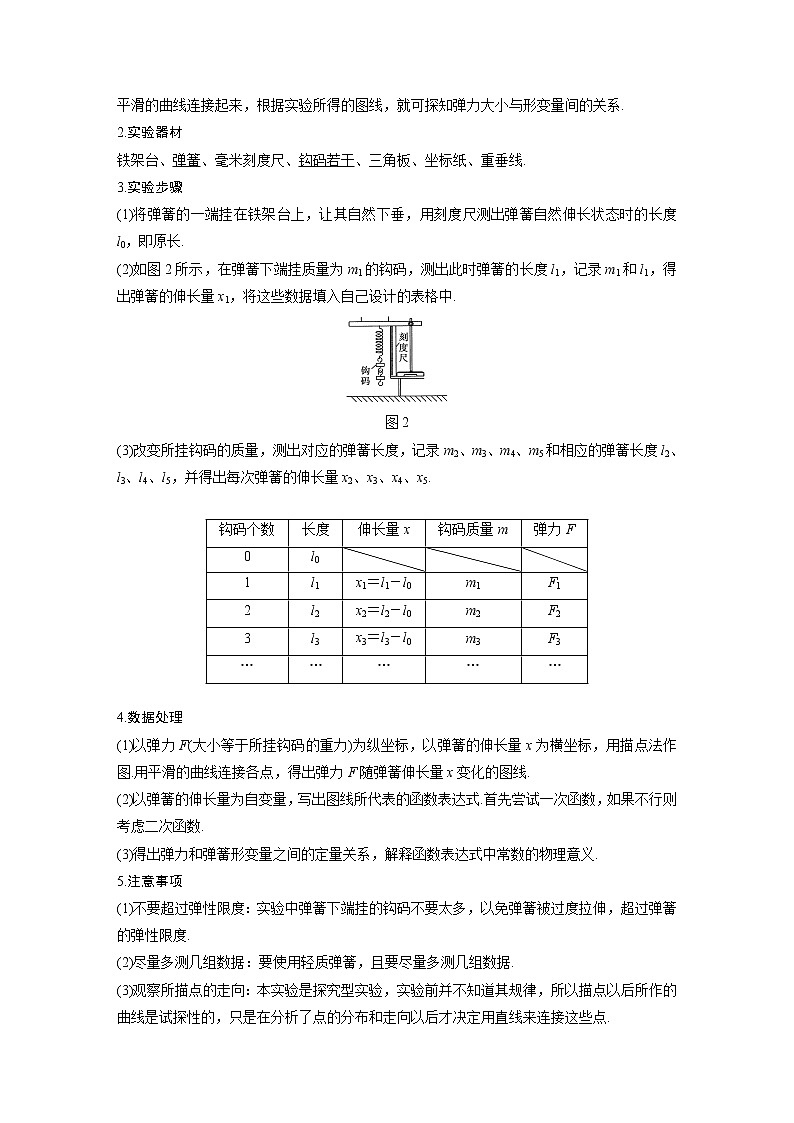

(2)如图2所示，在弹簧下端挂质量为m1的钩码，测出此时弹簧的长度l1，记录m1和l1，得出弹簧的伸长量x1，将这些数据填入自己设计的表格中.
(3)改变所挂钩码的质量，测出对应的弹簧长度，记录m2、m3、m4、m5和相应的弹簧长度l2、l3、l4、l5，并得出每次弹簧的伸长量x2、x3、x4、x5.
4.数据处理(1)以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图.用平滑的曲线连接各点，得出弹力F随弹簧伸长量x变化的图线.(2)以弹簧的伸长量为自变量，写出图线所代表的函数表达式.首先尝试一次函数，如果不行则考虑二次函数.(3)得出弹力和弹簧形变量之间的定量关系，解释函数表达式中常数的物理意义.
5.注意事项(1)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免弹簧被过度拉伸，超过弹簧的弹性限度.(2)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据.(3)观察所描点的走向：本实验是探究型实验，实验前并不知道其规律，所以描点以后所作的曲线是试探性的，只是在分析了点的分布和走向以后才决定用直线来连接这些点.(4)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位.

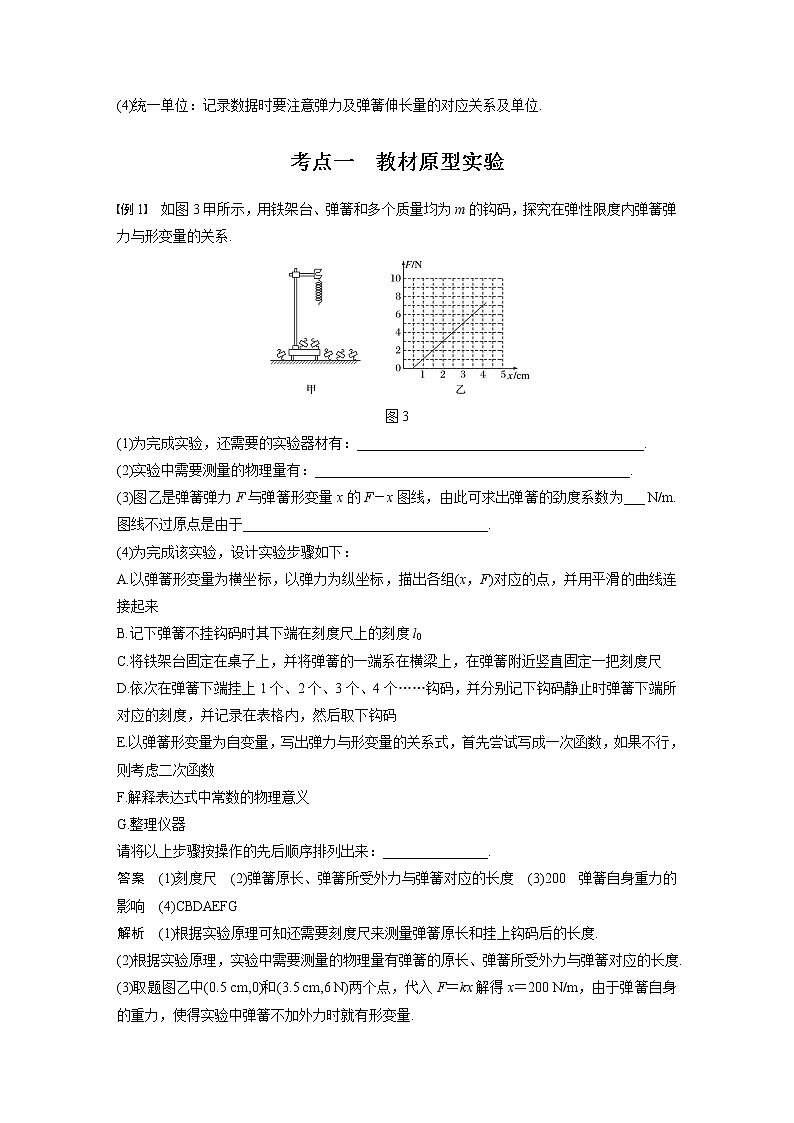

例1 如图3甲所示，用铁架台、弹簧和多个质量均为m的钩码，探究在弹性限度内弹簧弹力与形变量的关系.
(1)为完成实验，还需要的实验器材有：________.
解析 根据实验原理可知还需要刻度尺来测量弹簧原长和挂上钩码后的长度.
(2)实验中需要测量的物理量有：_______________________________________.
解析 根据实验原理，实验中需要测量的物理量有弹簧的原长、弹簧所受外力与弹簧对应的长度.
原长、弹簧所受外力与弹簧对应的长度
(3)图乙是弹簧弹力F与弹簧形变量x的F－x图线，由此可求出弹簧的劲度系数为_____ N/m.图线不过原点是由于___________________.
解析 取题图乙中(0.5 cm,0)和(3.5 cm,6 N)两个点，代入F＝kx解得x＝200 N/m，由于弹簧自身的重力，使得实验中弹簧不加外力时就有形变量.
(4)为完成该实验，设计实验步骤如下：A.以弹簧形变量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点， 并用平滑的曲线连接起来B.记下弹簧不挂钩码时其下端在刻度尺上的刻度l0C.将铁架台固定在桌子上，并将弹簧的一端系在横梁上，在弹簧附近竖直 固定一把刻度尺D.依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静 止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码
E.以弹簧形变量为自变量，写出弹力与形变量的关系式，首先尝试写成一 次函数，如果不行，则考虑二次函数F.解释表达式中常数的物理意义G.整理仪器请将以上步骤按操作的先后顺序排列出来：_______________.
解析 根据实验操作的合理性可知，实验步骤的先后顺序为CBDAEFG.
例2 (2019·河南八市重点高中联盟第三次模拟)一个实验小组在“探究弹簧弹力与形变量的关系”的实验中：
(1)甲同学在做该实验时，通过处理数据得到了图4甲所示的F－x图象，其中F为弹簧弹力，x为弹簧长度.请通过图甲，分析并计算，该弹簧的原长x0＝____ cm，弹簧的劲度系数k＝___ N/m.该同学将该弹簧制成一把弹簧测力计，当弹簧测力计的示数如图乙所示时，该弹簧的长度x＝___ cm.
解析 当弹力为零时，弹簧处于原长状态，故原长为x0＝8 cm，在F－x图象中斜率表示弹簧的劲度系数，
题图乙中弹簧测力计的示数F＝3.0 N，根据F＝kx，
故此时弹簧的长度x总＝x＋x0＝20 cm.
(2)乙同学使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的关系图象如图丙所示.下列表述正确的是____.A.a的原长比b的长B.a的劲度系数比b的大C.a的劲度系数比b的小D.测得的弹力与弹簧的长度成正比
解析 在题图丙中，图线与L轴的交点横坐标表示弹簧原长，故b的原长大于a的原长，故A错误；图线斜率表示劲度系数，故a的劲度系数大于b的劲度系数，故B正确，C错误；弹簧的弹力与弹簧的形变量成正比，故D错误.
1.利用如图5所示装置做探究弹簧弹力与形变量关系的实验，所用的钩码每个质量为30 g.实验中，先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个加挂在弹簧下端，稳定后依次测出相应的弹簧总长度，将数据填在表中.(弹力始终未超过弹性限度，取g＝10 m/s2)
(1)实验需要的器材，除铁架台、弹簧、钩码若干、坐标纸、重垂线、铅笔之外，还需要的一件器材是________.
解析 需要刻度尺测量弹簧的总长.
(2)根据表中所列6组数据，在图6甲坐标系中作出弹簧弹力大小F跟弹簧总长度x之间的函数关系的图线.
解析 弹簧弹力与弹簧总长度x的关系图线如图所示.
(3)根据函数图线，求出弹簧的劲度系数为_____ N/m(保留两位有效数字).
解析 图线的斜率表示弹簧的劲度系数.
(4)某同学画图象时横轴没取弹簧总长，而是取了弹簧的形变量，结果其图线仍然没有经过坐标原点，如图乙所示，图线不过坐标原点的原因是______________________.
解析 图线不过原点的原因是弹簧自身有重力，竖直悬挂时的长度大于水平放置时的长度.
例3 (2020·广东东莞六中模拟)在“探究弹力和弹簧形变量的关系，并测定弹簧的劲度系数”的实验中，实验装置如图7所示，所用的每个钩码的重力相当于对弹簧提供了向右恒定的拉力.实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每次测出相应的弹簧总长度.
(1)有一个同学通过以上实验测量后把6组数据描点在坐标图8中，请作出F－L图线.
解析 描点作图，F－L图线如图所示
(2)由此图线可得出该弹簧的原长L0＝____ cm，劲度系数k＝___ N/m.
解析 当弹力为零时，弹簧的形变量为零，此时弹簧的长度等于弹簧的原长，可知弹簧的原长L0＝5 cm.
(3)图线上端出现弯曲的原因是____________________________.
解析 图线上端出现弯曲的原因是弹簧的形变量超出其弹性限度.
(4)该同学实验时，把弹簧水平放置与弹簧悬挂放置相比较，优点在于：___________________________________.缺点在于：__________________________________________________.
避免弹簧自身所受重力对实验的影响
解析 优点在于消除了弹簧悬挂时弹簧自身所受重力对实验的影响；缺点在于水平放置时弹簧与桌面及绳子与滑轮间存在的摩擦造成实验误差.
弹簧与桌面及绳子与滑轮间存在的摩擦造成实验的误差
2.(2020·湖北荆门市龙泉中学、宜昌一中联考)橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F＝kx，k的值与橡皮筋的原长L、横截面积S有关，理论与实验都证明k＝Y ，其中Y是由材料决定的常数，材料力学中称之为杨氏模量.(1)在国际单位中，杨氏模量Y的单位应为_____.A.N B.m C.N/m D.N/m2
(2)某同学通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图象如图9所示，由图象可求得该橡皮筋的劲度系数k＝______ N/m.
(3)若橡皮筋的原长为10.0 cm，横截面积为1.0 mm2，则该橡皮筋的杨氏模量Y的大小是__________(只填数字，单位取(1)中正确单位，结果保留两位有效数字).
3.某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系.实验装置如图10所示.一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度.设弹簧下端未挂重物时，各指针的
位置记为x0；挂有质量为0.100 kg的砝码时，各指针的位置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数，取重力加速度为9.80 m/s2).已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.
(1)将表中数据补充完整：①_____，②________.
(2)以n为横坐标， 为纵坐标，在图11给出的坐标纸上画出 －n图象.
解析 描点法，画一条直线，让大部分的点都落在直线上，不在线上的点均匀分布在直线两侧，如图所示.
(3)图中画出的直线可近似认为通过原点.若从实验中所用的弹簧截取圈数为n的一段弹簧，该弹簧的劲度系数k与其圈数n的关系表达式为k＝_________________________________ N/m，该弹簧的劲度系数k与其自由长度l0(单位为m)的关系表达式为k＝___________________ N/m.
1、精练习题。复习时不要搞“题海战术”，应在老师的指导下，选一些源于课本的变式题，或体现基本概念、基本方法的基本题，通过解题来提高思维能力和解题技巧，加深对所学知识的深入理解。在解题时，要独立思考，一题多思，一题多解，反复玩味，悟出道理。 2、加强审题的规范性。每每大考过后，总有同学抱怨没考好，纠其原因是考试时没有注意审题。审题决定了成功与否，不解决这个问题势必影响到高考的成败。那么怎么审题呢? 应找出题目中的已知条件 ;善于挖掘题目中的隐含条件 ;认真分析条件与目标的联系，确定解题思路 。 3、揣摩例题。课本上和老师讲解的例题，一般都具有一定的典型性和代表性。要认真研究，深刻理解，要透过“样板”，学会通过逻辑思维，灵活运用所学知识去分析问题和解决问题，特别是要学习分析问题的思路、解决问题的方法，并能总结出解题的规律。 4、重视错题。“错误是最好的老师”，但更重要的是寻找错因，及时进行总结，三五个字，一两句话都行，言简意赅，切中要害，以利于吸取教训，力求相同的错误不犯第二次。
实验二 探究弹力和弹簧伸长的关系
1.会通过实验探究弹力和弹簧伸长的关系.2.进一步理解胡克定律，掌握以胡克定律为原理的拓展实验的分析方法.
NEIRONGSUOYIN
1.实验原理(1)如图1所示，弹簧下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小 .(2)用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的 ，在坐标系中描出实验所测得的各组(x，F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与形变量间的关系.
2.实验器材铁架台、 、毫米刻度尺、 、三角板、坐标纸、重垂线.3.实验步骤(1)将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度 l0，即原长.
(2)如图2所示，在弹簧下端挂质量为m1的钩码，测出此时弹簧的长度l1，记录m1和l1，得出弹簧的伸长量x1，将这些数据填入自己设计的表格中.
(3)改变所挂钩码的质量，测出对应的弹簧长度，记录m2、m3、m4、m5和相应的弹簧长度l2、l3、l4、l5，并得出每次弹簧的伸长量x2、x3、x4、x5.
4.数据处理(1)以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图.用平滑的曲线连接各点，得出弹力F随弹簧伸长量x变化的图线.(2)以弹簧的伸长量为自变量，写出图线所代表的函数表达式.首先尝试一次函数，如果不行则考虑二次函数.(3)得出弹力和弹簧形变量之间的定量关系，解释函数表达式中常数的物理意义.
5.注意事项(1)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免弹簧被过度拉伸，超过弹簧的弹性限度.(2)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据.(3)观察所描点的走向：本实验是探究型实验，实验前并不知道其规律，所以描点以后所作的曲线是试探性的，只是在分析了点的分布和走向以后才决定用直线来连接这些点.(4)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位.
例1 如图3甲所示，用铁架台、弹簧和多个质量均为m的钩码，探究在弹性限度内弹簧弹力与形变量的关系.
(1)为完成实验，还需要的实验器材有：________.
解析 根据实验原理可知还需要刻度尺来测量弹簧原长和挂上钩码后的长度.
(2)实验中需要测量的物理量有：_______________________________________.
解析 根据实验原理，实验中需要测量的物理量有弹簧的原长、弹簧所受外力与弹簧对应的长度.
原长、弹簧所受外力与弹簧对应的长度
(3)图乙是弹簧弹力F与弹簧形变量x的F－x图线，由此可求出弹簧的劲度系数为_____ N/m.图线不过原点是由于___________________.
解析 取题图乙中(0.5 cm,0)和(3.5 cm,6 N)两个点，代入F＝kx解得x＝200 N/m，由于弹簧自身的重力，使得实验中弹簧不加外力时就有形变量.
(4)为完成该实验，设计实验步骤如下：A.以弹簧形变量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点， 并用平滑的曲线连接起来B.记下弹簧不挂钩码时其下端在刻度尺上的刻度l0C.将铁架台固定在桌子上，并将弹簧的一端系在横梁上，在弹簧附近竖直 固定一把刻度尺D.依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静 止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码
E.以弹簧形变量为自变量，写出弹力与形变量的关系式，首先尝试写成一 次函数，如果不行，则考虑二次函数F.解释表达式中常数的物理意义G.整理仪器请将以上步骤按操作的先后顺序排列出来：_______________.
解析 根据实验操作的合理性可知，实验步骤的先后顺序为CBDAEFG.
例2 (2019·河南八市重点高中联盟第三次模拟)一个实验小组在“探究弹簧弹力与形变量的关系”的实验中：
(1)甲同学在做该实验时，通过处理数据得到了图4甲所示的F－x图象，其中F为弹簧弹力，x为弹簧长度.请通过图甲，分析并计算，该弹簧的原长x0＝____ cm，弹簧的劲度系数k＝___ N/m.该同学将该弹簧制成一把弹簧测力计，当弹簧测力计的示数如图乙所示时，该弹簧的长度x＝___ cm.
解析 当弹力为零时，弹簧处于原长状态，故原长为x0＝8 cm，在F－x图象中斜率表示弹簧的劲度系数，
题图乙中弹簧测力计的示数F＝3.0 N，根据F＝kx，
故此时弹簧的长度x总＝x＋x0＝20 cm.
(2)乙同学使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的关系图象如图丙所示.下列表述正确的是____.A.a的原长比b的长B.a的劲度系数比b的大C.a的劲度系数比b的小D.测得的弹力与弹簧的长度成正比
解析 在题图丙中，图线与L轴的交点横坐标表示弹簧原长，故b的原长大于a的原长，故A错误；图线斜率表示劲度系数，故a的劲度系数大于b的劲度系数，故B正确，C错误；弹簧的弹力与弹簧的形变量成正比，故D错误.
1.利用如图5所示装置做探究弹簧弹力与形变量关系的实验，所用的钩码每个质量为30 g.实验中，先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个加挂在弹簧下端，稳定后依次测出相应的弹簧总长度，将数据填在表中.(弹力始终未超过弹性限度，取g＝10 m/s2)
(1)实验需要的器材，除铁架台、弹簧、钩码若干、坐标纸、重垂线、铅笔之外，还需要的一件器材是________.
解析 需要刻度尺测量弹簧的总长.
(2)根据表中所列6组数据，在图6甲坐标系中作出弹簧弹力大小F跟弹簧总长度x之间的函数关系的图线.
解析 弹簧弹力与弹簧总长度x的关系图线如图所示.
(3)根据函数图线，求出弹簧的劲度系数为_____ N/m(保留两位有效数字).
解析 图线的斜率表示弹簧的劲度系数.
(4)某同学画图象时横轴没取弹簧总长，而是取了弹簧的形变量，结果其图线仍然没有经过坐标原点，如图乙所示，图线不过坐标原点的原因是______________________.
解析 图线不过原点的原因是弹簧自身有重力，竖直悬挂时的长度大于水平放置时的长度.
例3 (2020·广东东莞六中模拟)在“探究弹力和弹簧形变量的关系，并测定弹簧的劲度系数”的实验中，实验装置如图7所示，所用的每个钩码的重力相当于对弹簧提供了向右恒定的拉力.实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每次测出相应的弹簧总长度.
(1)有一个同学通过以上实验测量后把6组数据描点在坐标图8中，请作出F－L图线.
解析 描点作图，F－L图线如图所示
(2)由此图线可得出该弹簧的原长L0＝____ cm，劲度系数k＝___ N/m.
解析 当弹力为零时，弹簧的形变量为零，此时弹簧的长度等于弹簧的原长，可知弹簧的原长L0＝5 cm.
(3)图线上端出现弯曲的原因是____________________________.
解析 图线上端出现弯曲的原因是弹簧的形变量超出其弹性限度.
(4)该同学实验时，把弹簧水平放置与弹簧悬挂放置相比较，优点在于：___________________________________.缺点在于：__________________________________________________.
避免弹簧自身所受重力对实验的影响
解析 优点在于消除了弹簧悬挂时弹簧自身所受重力对实验的影响；缺点在于水平放置时弹簧与桌面及绳子与滑轮间存在的摩擦造成实验误差.
弹簧与桌面及绳子与滑轮间存在的摩擦造成实验的误差
2.(2020·湖北荆门市龙泉中学、宜昌一中联考)橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F＝kx，k的值与橡皮筋的原长L、横截面积S有关，理论与实验都证明k＝Y ，其中Y是由材料决定的常数，材料力学中称之为杨氏模量.(1)在国际单位中，杨氏模量Y的单位应为_____.A.N B.m C.N/m D.N/m2
(2)某同学通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图象如图9所示，由图象可求得该橡皮筋的劲度系数k＝______ N/m.
(3)若橡皮筋的原长为10.0 cm，横截面积为1.0 mm2，则该橡皮筋的杨氏模量Y的大小是__________(只填数字，单位取(1)中正确单位，结果保留两位有效数字).
3.某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系.实验装置如图10所示.一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度.设弹簧下端未挂重物时，各指针的
位置记为x0；挂有质量为0.100 kg的砝码时，各指针的位置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数，取重力加速度为9.80 m/s2).已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.
(1)将表中数据补充完整：①_____，②________.
(2)以n为横坐标， 为纵坐标，在图11给出的坐标纸上画出 －n图象.
解析 描点法，画一条直线，让大部分的点都落在直线上，不在线上的点均匀分布在直线两侧，如图所示.
(3)图中画出的直线可近似认为通过原点.若从实验中所用的弹簧截取圈数为n的一段弹簧，该弹簧的劲度系数k与其圈数n的关系表达式为k＝_________________________________ N/m，该弹簧的劲度系数k与其自由长度l0(单位为m)的关系表达式为k＝___________________ N/m.
