贵州遵义市2020-2022三年中考物理真题分类汇编-03电磁学（电流和电路、电压和电阻、欧姆定律）

这是一份贵州遵义市2020-2022三年中考物理真题分类汇编-03电磁学（电流和电路、电压和电阻、欧姆定律），共18页。试卷主要包含了单选题，多选题，填空题，实验题，计算题，综合题等内容，欢迎下载使用。

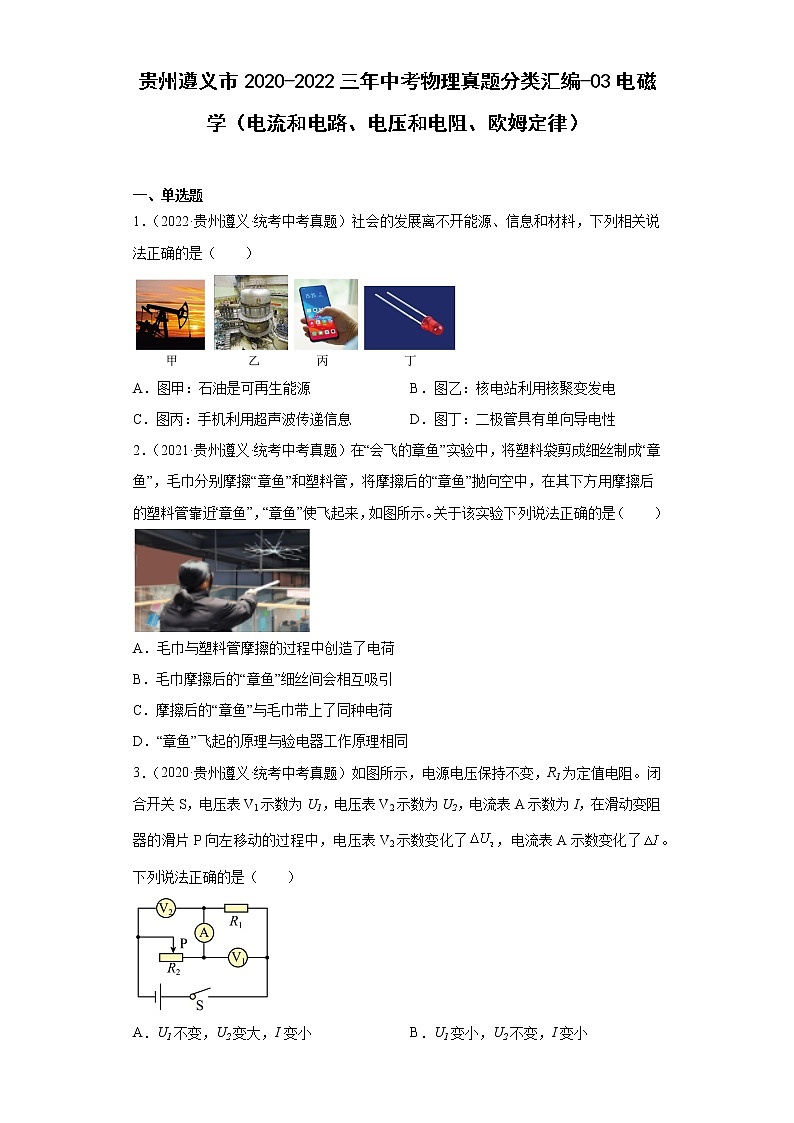

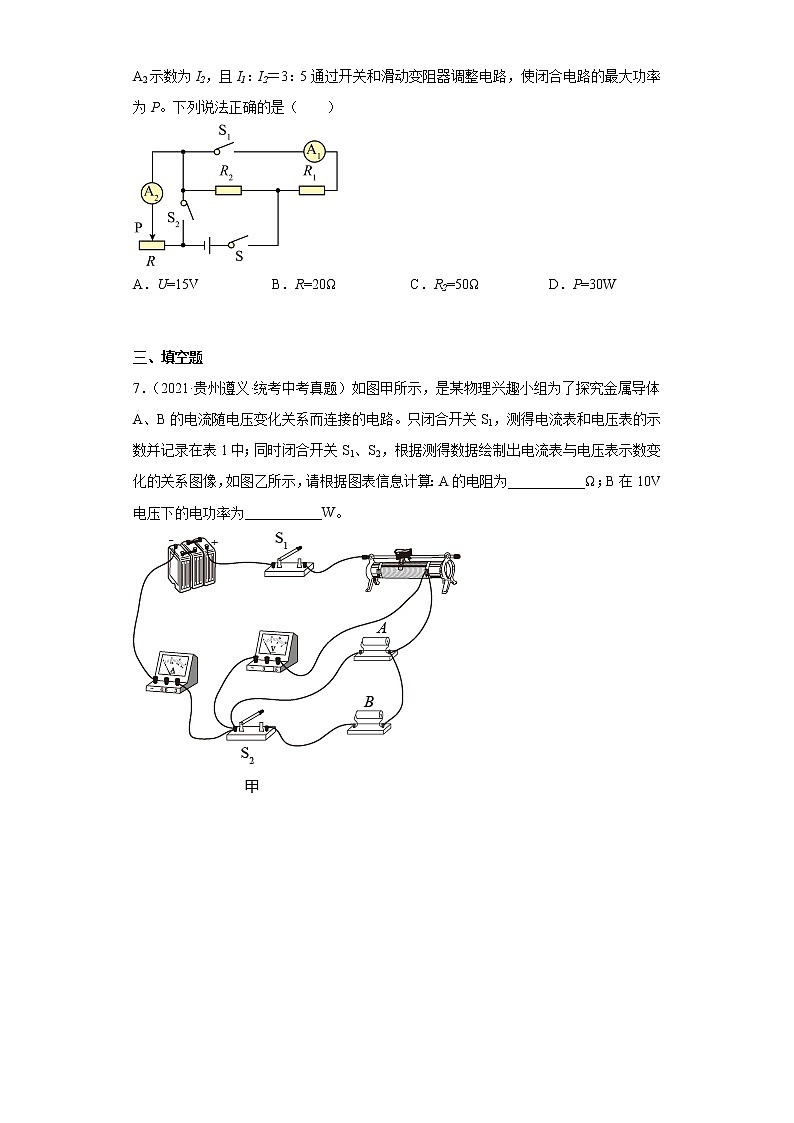

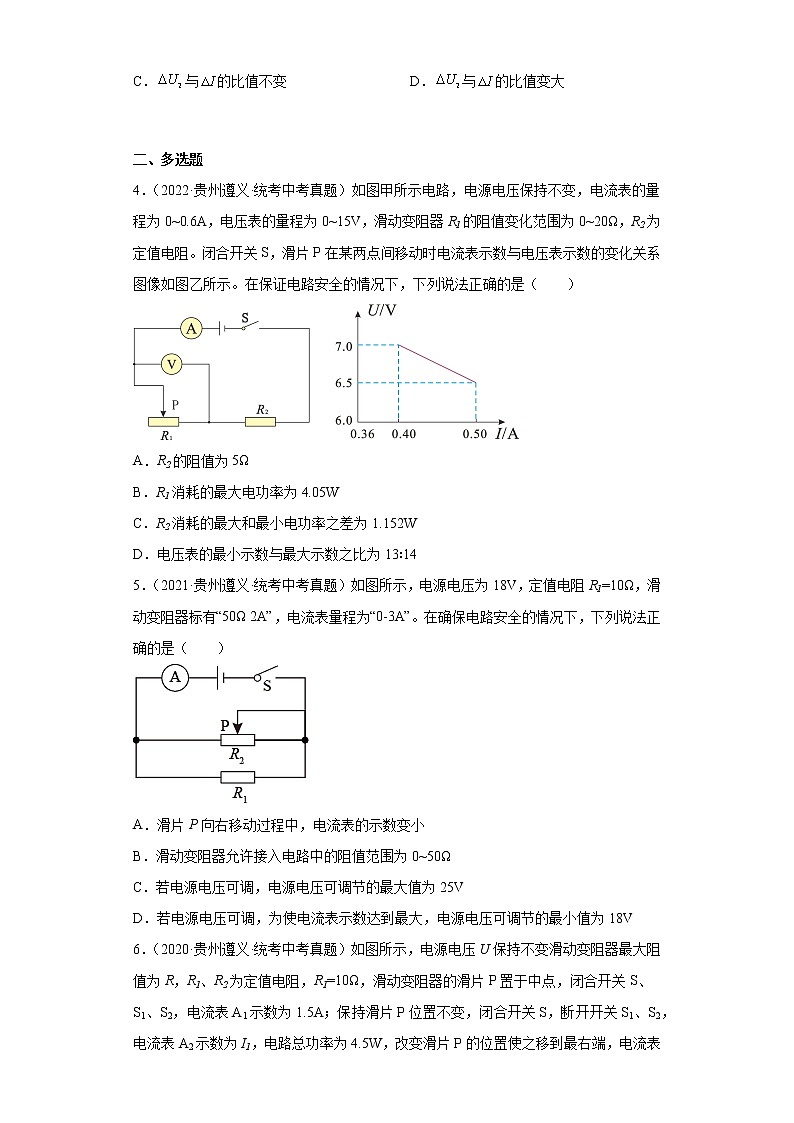

贵州遵义市2020-2022三年中考物理真题分类汇编-03电磁学（电流和电路、电压和电阻、欧姆定律） 一、单选题1．（2022·贵州遵义·统考中考真题）社会的发展离不开能源、信息和材料，下列相关说法正确的是（　　）A．图甲：石油是可再生能源 B．图乙：核电站利用核聚变发电C．图丙：手机利用超声波传递信息 D．图丁：二极管具有单向导电性2．（2021·贵州遵义·统考中考真题）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（　　）A．毛巾与塑料管摩擦的过程中创造了电荷B．毛巾摩擦后的“章鱼”细丝间会相互吸引C．摩擦后的“章鱼”与毛巾带上了同种电荷D．“章鱼”飞起的原理与验电器工作原理相同3．（2020·贵州遵义·统考中考真题）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了。下列说法正确的是（　　）A．U1不变，U2变大，I变小 B．U1变小，U2不变，I变小C．与的比值不变 D．与的比值变大 二、多选题4．（2022·贵州遵义·统考中考真题）如图甲所示电路，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R1的阻值变化范围为0~20Ω，R2为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙所示。在保证电路安全的情况下，下列说法正确的是（　　）A．R2的阻值为5ΩB．R1消耗的最大电功率为4.05WC．R2消耗的最大和最小电功率之差为1.152WD．电压表的最小示数与最大示数之比为13∶145．（2021·贵州遵义·统考中考真题）如图所示，电源电压为18V，定值电阻R1=10Ω，滑动变阻器标有“50Ω 2A”，电流表量程为“0-3A”。在确保电路安全的情况下，下列说法正确的是（　　）A．滑片P向右移动过程中，电流表的示数变小B．滑动变阻器允许接入电路中的阻值范围为0~50ΩC．若电源电压可调，电源电压可调节的最大值为25VD．若电源电压可调，为使电流表示数达到最大，电源电压可调节的最小值为18V6．（2020·贵州遵义·统考中考真题）如图所示，电源电压U保持不变滑动变阻器最大阻值为R，R1、R2为定值电阻，R1=10Ω，滑动变阻器的滑片P置于中点，闭合开关S、S1、S2，电流表A1示数为1.5A；保持滑片P位置不变，闭合开关S，断开开关S1、S2，电流表A2示数为I1，电路总功率为4.5W，改变滑片P的位置使之移到最右端，电流表A2示数为I2，且I1：I2＝3：5通过开关和滑动变阻器调整电路，使闭合电路的最大功率为P。下列说法正确的是（　　）A．U=15V B．R=20Ω C．R2=50Ω D．P=30W 三、填空题7．（2021·贵州遵义·统考中考真题）如图甲所示，是某物理兴趣小组为了探究金属导体A、B的电流随电压变化关系而连接的电路。只闭合开关S1，测得电流表和电压表的示数并记录在表1中；同时闭合开关S1、S2，根据测得数据绘制出电流表与电压表示数变化的关系图像，如图乙所示，请根据图表信息计算：A的电阻为___________Ω；B在10V电压下的电功率为___________W。电流I/A0.080.160.32电压U/V2.004.08.0  四、实验题8．（2022·贵州遵义·统考中考真题）某同学用如图甲所示的实物图测量额定电压为2.5V的小灯泡的电功率，其中电源为两节新干电池。（1）请用笔画线代替导线帮该同学完成电路连接______；（2）正确连接电路后，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示。此时小灯泡的电功率为______W；（3）该同学还想利用此电路探究“电流与电阻的关系”，他分别用5Ω、10Ω、15Ω和20Ω的定值电阻替换小灯泡，并控制定值电阻两端电压始终为1.5V，则要完成实验，所用滑动变阻器的最大阻值不小于______Ω。9．（2021·贵州遵义·统考中考真题）如图甲为某同学做“伏安法测电阻”的实验电路：（1）请根据图甲的电路连接情况，在图乙虚线框内画出对应的电路图；___________（2）闭合开关，电压表示数接近电源电压，电流表示数接近于零，无论怎样调节滑动变阻器滑片，两表示数几乎不变，则故障可能是___________；（3）某次测量时，电压表示数为2.40V，电流表的示数如图丙所示，所测电阻Rx=___________Ω。 五、计算题10．（2021·贵州遵义·统考中考真题）某同学利用恒压电源、定值电阻R1和滑动变阻器R2，先后连接了如图甲、乙所示电路。在图甲电路中，该同学将滑片P置于最右端后闭合开关，此时电流表、电压表的示数分别为0.30A，15.0V；再将滑片P移至某一位置时，电流表，电压表的示数分别为0.50A、9.0V。在图乙电路中，该同学接入两只电流表（图中未画出），在保证电路安全的前提下，将滑片P从某位置开始逐次向左移动改变相同的阻值，测得两电流表的示数并记录在下表中。滑片P移动的次序12345电流表A1的示数/A0.800.800.800.800.80电流表A2的示数/A1.301.401.551.802.30 （1）求R2的最大阻值（2）求R1的阻值和电源电压：（3）请分析图乙电路中电流表A1、A2的接入位置并计算R2每次改变的阻值。11．（2020·贵州遵义·统考中考真题）如图甲所示电路，电源为电压可调的直流学生电源，小灯泡L标有“8V　4W”的字样，定值电阻R1=4Ω，滑动变阻器R标有“50Ω　1A”的字样；如图乙所示为小灯泡L的I﹣U图象。(1)小灯泡L正常工作时的电阻是多少？(2)只闭合开关S，滑动变阻器的滑片P置于a端，调节电源电压使电压表示数为8V，此时电源电压U是多大？(3)同时闭合开关S、S1，调节电源电压为12V，滑动变阻器的滑片P移动到某一位置时，小灯泡L消耗的电功率为2W，此时滑动变阻器消耗的电功率是多少？ 六、综合题12．（2022·贵州遵义·统考中考真题）遵义某现代农业园内，一批名贵果树苗急需持续浇灌。正在园区研学的某中学创客小组为园区设计了一个自动给水系统，电路如图甲所示。控制电路的电源电压U1恒为24V，线圈电阻不计，定值电阻R0为50Ω，R为压敏电阻，其阻值随所受压力的变化图像如图乙所示。工作电路电源电压U2恒为220V，包括注水装置和给水装置两部分（图中未明确）。图丙为系统结构简图，其中压敏电阻位于圆柱形水箱底部的受力板正下方，受力板面积S1和水箱底面积S2分别为0.02m2和0.45m2。给水装置始终不停歇给水，当通过线圈的电流I＝0.16A时，衔铁刚好被吸下，注水装置停止注水，此时电流表示数I1＝0.2A，当水箱水位下降至0.5m时，衔铁刚好被拉回，注水装置又开始向水箱注水，此时电流表示数I2＝2.2A。（ρ水＝1.0×103kg/m3，g取10N/kg）（1）图甲中，甲、乙分别为______装置；A．给水、注水            B．注水、给水（2）求当注水装置停止注水时，水箱内水位的高度；(      )（3）若注水装置每分钟向水箱注水0.3m3，给水装置每分钟给水量为0.12m3，求注水装置从最低水位加注至最高水位的过程中所消耗的电能。(      )
参考答案：1．D【详解】A．短时间内不能从自然界得到补充的能源称为不可再生能源，煤、石油、天然气都是不可再生能源，故A错误；B．核电站是利用铀原子核裂变时放出的核能来发电的，故B错误；C．手机是利用电磁波来传递信息的，超声波不能在真空中传播，故C错误；D．二极管具有单向导电性，只有正向连入电路时，二极管才能发光，故D正确。故选D。2．D【详解】A．毛巾与塑料管摩擦，由于摩擦发生电荷的转移，毛巾与塑料管带电，不是创造电荷，故A错误；B．毛巾摩擦后的“章鱼”细丝带同种电荷，会相互排斥，故B错误；C．毛巾摩擦“章鱼”，它们带上了异种电荷，故C错误；D．毛巾分别摩擦“章鱼”和塑料管，塑料管和“章鱼”带同种电荷，相互排斥，验电器的原理是同种电荷相互排斥，“章鱼”飞起的原理与验电器工作原理相同，故D正确。故选D。3．C【详解】AB．当S闭合时，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；滑动变阻器的滑片向左移动时，接入电路的电阻变大，电路中的总电阻变大，电源电压不变，由欧姆定律可知，电路中电流I变小，根据可知R1两端电压U1变小，由串联电路电压的规律可知V2示数U2增大，故A错误，B错误；CD．因为串联电路各部分电压之和等于电源电压，所以R1和R2两端电压的变化量相等，则有：①又因为R1是定值电阻，根据欧姆定律可得前后两次V1示数分别为U1=IR1，U1＇＝I＇R1，则即所以②由①②可知与 的比值不变，故C正确，D错误。故选C。4．AC【详解】A．由图甲可知闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，串联电路总电压等于各部分电压之和，根据欧姆定律结合图乙中的数据可得电源电压U＝U1+U2＝7V+0.4A×R2＝6.5V+0.5A×R2解方程可得R2＝5Ω，U＝9V故A正确；B．电源电压U＝9V＜15V电压表安全，串联电路各处电流相等，所以通过电路的最大电流为0.6A，此时定值电阻的电功率最大，为P2＝I12R2＝(0.6A)2×5Ω＝1.8W滑动变阻器的电功率等于电路总功率与定值电阻的功率之差，即P1＝UI-I2R2＝9V×I-I2×5Ω根据抛物线的性质可知，当时，P1有最大值。因0.9A>0.6A，抛物线开口向下，所以当I＝0.6A时P1有最大值，此时电路总电阻串联电路总电阻等于各部分电阻之和，滑动变阻器接入电路的阻值R1＝R-R2＝15Ω-5Ω＝10Ω此时电压表示数为U1＝I1R1＝0.6A×10Ω＝6V滑动变阻器的电功率的最大值为P1＝I12R1＝(0.6A)2×10Ω＝3.6W故B错误；CD．当通过电路的电流最小时，定值电阻的电功率最小，根据串联电路电阻规律结合欧姆定律可知滑动变阻器接入电路的电阻最大时通过电路的电流最小，为此时电压表的示数为U1′＝I′R1大＝0.36A×20Ω＝7.2V电压表的最小示数与最大示数之比为定值电阻的电功率的最小值为P2′＝I′2R2＝（0.36A）2×5Ω＝0.648WR2消耗的最大和最小电功率之差为P2﹣P2′＝1.8W-0.648W＝1.152W故C正确，D错误。故选AC。5．AC【详解】从图中可以看出，滑动变阻器与定值电阻并联，电流表测量干路电流。A．滑片P向右移动过程中，滑动变阻器接入的电阻变大，电路总电阻变大，由欧姆定律得，电流表的示数变小，故A正确；B．当电流表示数最大为3A时，滑动变阻器允许接入电路中的阻值最小。由并联电路特点可知通过R1的电流通过R2的电流滑动变阻器允许接入电路中的最小阻值范围为15Ω~50Ω，故B错误；C．若电源电压可调，当电流表示数达到最大为3A时，滑动变阻器接入的电阻也最大为50Ω时，电源电压最大。此时电路的总电阻电源电压故C正确；D．若电源电压可调，为使电流表示数达到最大，滑动变阻器接入的电流也最大为2A时，电源电压最小值。电源电压故D错误。故选AC。6．AD【详解】A．闭合开关S、S1、S2时，R被短路，R1与R2并联，电流表A1测通过R1的电流I，由欧姆定律得，电源电压故A正确；BC．闭合开关S，断开开关S1、S2，滑动变阻器的滑片P置于中点时，0.5R与R2串联，电流表A2测电路电流，根据P=UI得，干路电流电路总电阻由串联电路中电组的关系可知①闭合开关S，断开开关S1、S2，滑动变阻器的滑片P移到最右端时，此时电路中只有R2，电流表A2测通过R2的电流I2，因为I1：I2＝3：5，所以R2的阻值②将②代入①可得故B错误，C错误；D．由 知，U不变时，R越小，P越大，所以当开关S、S1、S2都闭合时，R1与R2并联，R被短路，此时电路的电阻最小，电路消耗的电功率最大，所以故D正确。故选AD。7．     25     5.6【详解】[1]只闭合开关S1，A电阻和变阻器串联，电压表测量A两端的电压，电流表测量通过A的电流，由表中数据可知A的电阻 [2]同时闭合开关S1、S2，A和B并联，电压表测量AB两端的电压，电流表测量干路中的电流，10V电压下A中的电流由图可知，10V电压下干路中的电流是0.96A，由并联电路电流的规律可知通过B的电流IB=I-IA′=0.96A-0.4A=0.56AB在10V电压下的电功率为PB=U′IB=10V×0.56A=5.6W8．          0.8     20【详解】（1）[1]测量小灯泡的额定功率时，电压表并联在小灯泡的两端，电流表与小灯泡串联，小灯泡的额定电压为2.5V，所以电压表选择0~3V的量程，电路连接如图所示：（2）[2]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，此时电流表的示数是0.32A，此时小灯泡的电功率为（3）[3]电源为两节新干电池，电源电压为3V，探究“电流与电阻的关系”时，电源电压不变，定值电阻的阻值越大，根据串联分压原理可知，定值电阻两端的电压越大，为了控制定值电阻两端电压始终为1.5V，应该增大滑动变阻器两端的电压，根据串联分压原理可知，需要增大滑动变阻器接入电路中的阻值；定值电阻越大，滑动变阻器接入电路的阻值也应变大，所以当20Ω的定值电阻接入电路中时，电路中的电流为滑动变阻器两端的电压为则滑动变阻器接入电路中的阻值为要完成实验，所用滑动变阻器的最大阻值不小于20Ω。9．          Rx断路     12【详解】（1）[1]根据图甲，从电源正极出发，按顺序将用电器用电学符号连接起来，要求用电器的分布要均匀、美观。（2）[2]从电路中可以看出，滑动变阻器与所测电阻串联，电压表测量所测电阻电压，电流表测量电路电流。闭合开关，电压表示数接近电源电压，电流表示数接近于零，说明电路中出现开路，无论怎样调节滑动变阻器滑片，两表示数几乎不变，则故障可能是Rx断路。（3）[3]某次测量时，电压表示数为2.40V，说明所测电阻的电压2.4V。从丙图中可以看出电流表量程选用0-0.6A，分值为0.02A，电流表的示数0.2A，即所测电阻电流为0.2A，所以10．（1）50Ω；（2）30Ω，24V；（3）电流表A1是串联在 R1支路上，电流表A2是串联在干路中，R2每次改变的阻值为8Ω 【详解】解：（1）图甲中，R1与R2串联，电压表R2两端电压，电流表测电路中的电流。当滑片P置于最右端时，R2接入电路与的阻值最大，此时电流表、电压表的示数分别为0.30A，15.0V，则R2的最大阻值为R2max=（2）设电源电压为U，当滑片P置于最右端时，电流表、电压表的示数分别为0.30A，15.0V，过呢据串联电路电压规律，则有U=0.3A×R1+15V……①滑片P移至某一位置时，电流表，电压表的示数分别为0.50A、9.0V，则有U=0.5A×R1+9V……②联列①②解得R1=30Ω，U=24V。（3）图乙中，R1与R2并联，因并联电路中各支路互不影响，所以，移动滑片P改变R2的阻值，不影响R1支路的电流大小。表中电流表A1的示数始终不变，说明A1是测R1支路的电流，即A1串联在 R1支路上。若A2串联在干路中测干路电流，则次序1时通过R2的电流为I1=1.3A-0.8A=0.5A此时R2的阻值为R2=48Ω次序2时通过R2的电流为I2=1.4A-0.8A=0.6A此时R2的阻值为R2'=40ΩR2改变的阻值为ΔR2=R2-R2'=48Ω-40Ω=8Ω次序3时通过R2的电流为I3=1.55A-0.8A=0.75A此时R2的阻值为R2''=32ΩR2改变的阻值为ΔR2=R2'-R2''=40Ω-32Ω=8Ω两次R2改变的阻值都是8Ω，符合题意。故电流表A2可能是串联在干路中测干路电流。若A2串联在R2支路中测R2的电流，则次序1时R2的阻值为次序2时R2的阻值为次序3时R2的阻值为两次R2改变阻值分别为1.32Ω和1.66Ω，R2改变的阻值不相等，故A2不是串联在R2支路中测R2的电流。综上分析可知，电流表A1是串联在 R1支路上测R1的电流，电流表A2是串联在干路中测干路电流，R2每次改变的阻值为8Ω。答：（1）R2的最大阻值为50Ω；（2）R1的阻值为30Ω，电源电压为24V；（3）电流表A1是串联在 R1支路上测R1的电流，电流表A2是串联在干路中测干路电流，R2每次改变的阻值为8Ω。11．(1)16Ω；(2)10V；(3)2.8W【详解】(1)小灯泡L标有“8V 4W”的字样，表示灯的额定电压为8V，额定功率为4W，由图乙知小灯泡正常发光的电流为IL=0.5A，由欧姆定律，灯正常发光的电阻(2)只闭合开关S，滑动变阻器的滑片P置于a端时，滑动变阻器接入电路的阻值为0Ω，R1与L串联，电压表测小灯泡两端电压，此时UL=8V，故灯正常发光，则通过电路的电流由欧姆定律，则R1两端电压根据串联电路电压的规律，此时电源电压(3)同时闭合开关S、S1时，R1被短路，R与L串联，由图乙可知，当PL＇=2W时，UL＇=5V，IL＇=0.4A，据串联电路电压的规律，此时滑动变阻器两端的电压此时滑动变阻器消耗的电功率答：(1)L正常工作时的电阻是16Ω；(2)电源电压是10V；(3)变阻器消耗的电功率是2.8W。12．     A     2.5m     1.32×105J【详解】（1）[1]因为给水装置始终不停歇给水，甲装置不受衔铁影响，所以甲装置是给水装置；当衔铁刚好被吸下，此时动触点与静触点断开，乙装置不工作，注水装置停止注水，所以乙装置是注水装置，故A符合题意，B不符合题意。故选A。（2）[2]当通过线圈的电流I＝0.16A时，衔铁刚好被吸下，注水装置停止注水，此时控制电路的总电阻此时压敏电阻的阻值由图象乙可知，当压敏电阻的阻值为100Ω时，受力板受到的压力F=500N，此时受力板的压强则水箱内水的的高度（3）[3]由工作电路可知，注水和给水系统是并联的，都工作时干路电流I2＝2.2A，当水箱水位下降至0.5m时，注水系统又开始注水，则注水系统从水位0.5m开始注水到2.5m，注水的总体积注水的同时给水系统一直工作，所以注水时间注水装置工作时的电流注水装置从最低水位加注至最高水位的过程中所消耗的电能
