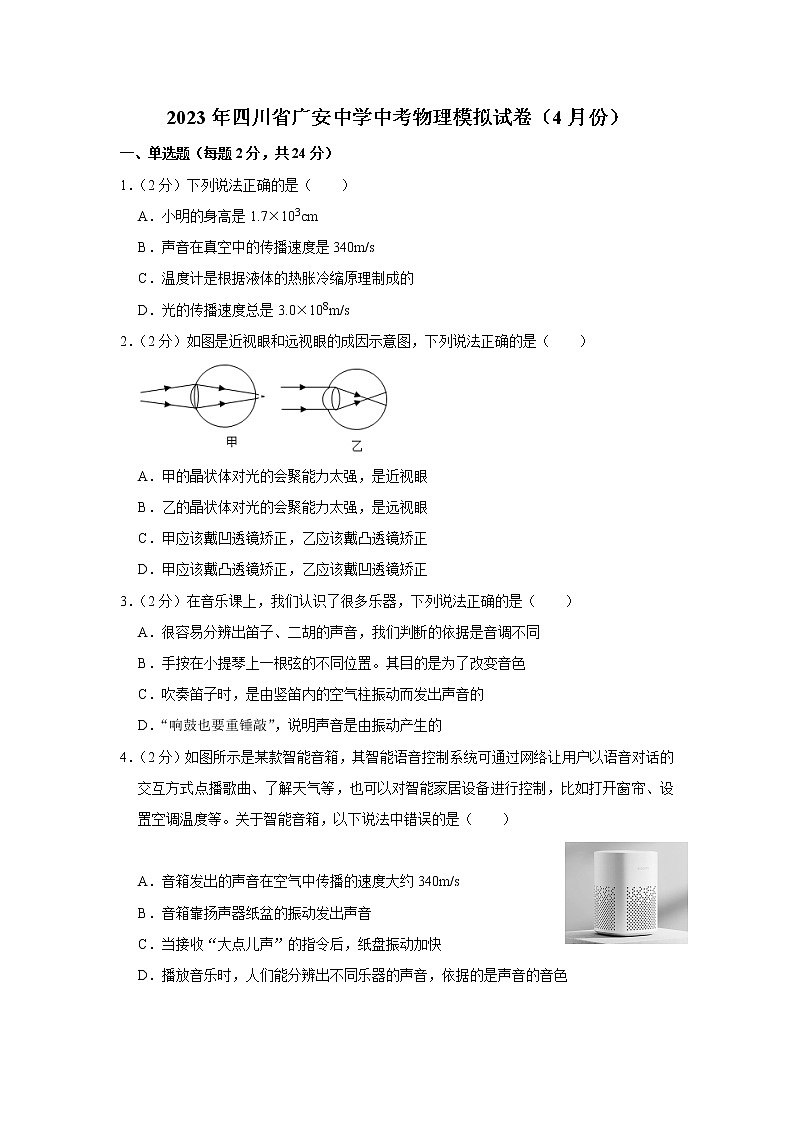

2023年四川省广安中学中考物理模拟试卷（4月份）
一、单选题（每题2分，共24分）
1．（2分）下列说法正确的是（　　）
A．小明的身高是1.7×103cm
B．声音在真空中的传播速度是340m/s
C．温度计是根据液体的热胀冷缩原理制成的
D．光的传播速度总是3.0×108m/s
2．（2分）如图是近视眼和远视眼的成因示意图，下列说法正确的是（　　）

A．甲的晶状体对光的会聚能力太强，是近视眼
B．乙的晶状体对光的会聚能力太强，是远视眼
C．甲应该戴凹透镜矫正，乙应该戴凸透镜矫正
D．甲应该戴凸透镜矫正，乙应该戴凹透镜矫正
3．（2分）在音乐课上，我们认识了很多乐器，下列说法正确的是（　　）
A．很容易分辨出笛子、二胡的声音，我们判断的依据是音调不同
B．手按在小提琴上一根弦的不同位置。其目的是为了改变音色
C．吹奏笛子时，是由竖笛内的空气柱振动而发出声音的
D．“响鼓也要重锤敲”，说明声音是由振动产生的
4．（2分）如图所示是某款智能音箱，其智能语音控制系统可通过网络让用户以语音对话的交互方式点播歌曲、了解天气等，也可以对智能家居设备进行控制，比如打开窗帘、设置空调温度等。关于智能音箱，以下说法中错误的是（　　）

A．音箱发出的声音在空气中传播的速度大约340m/s
B．音箱靠扬声器纸盆的振动发出声音
C．当接收“大点儿声”的指令后，纸盘振动加快
D．播放音乐时，人们能分辨出不同乐器的声音，依据的是声音的音色

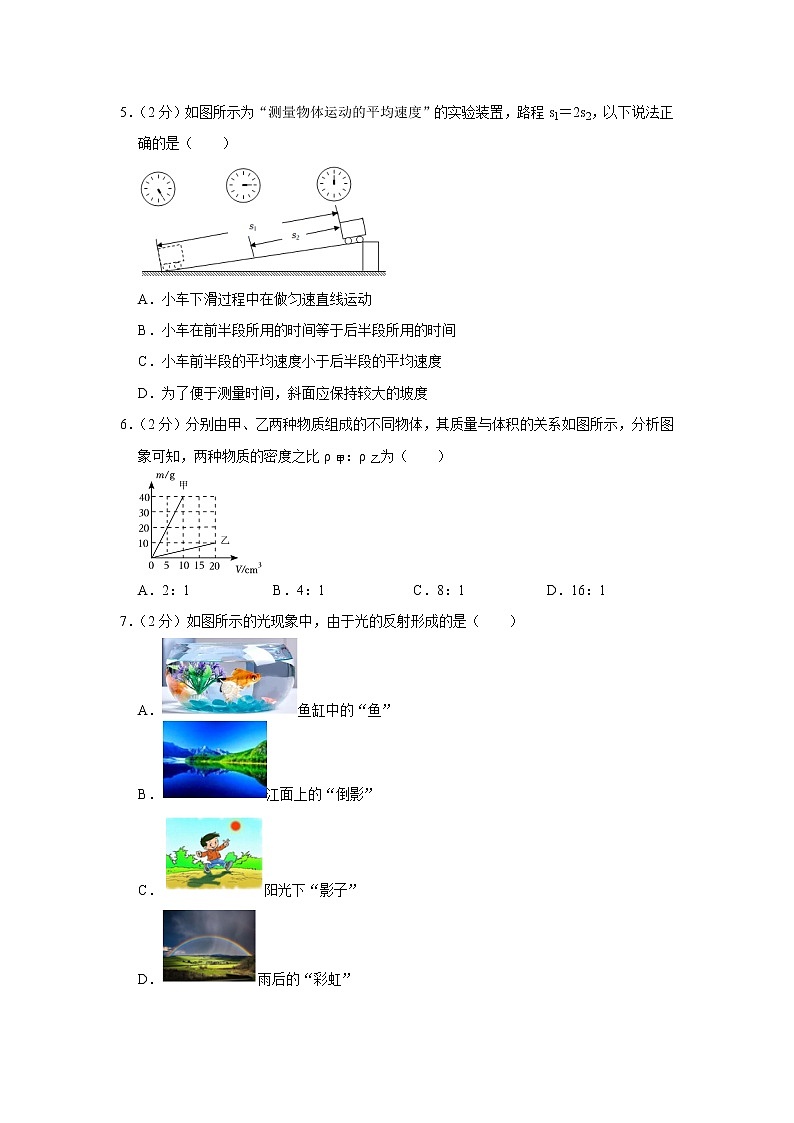

5．（2分）如图所示为“测量物体运动的平均速度”的实验装置，路程s1＝2s2，以下说法正确的是（　　）

A．小车下滑过程中在做匀速直线运动
B．小车在前半段所用的时间等于后半段所用的时间
C．小车前半段的平均速度小于后半段的平均速度
D．为了便于测量时间，斜面应保持较大的坡度
6．（2分）分别由甲、乙两种物质组成的不同物体，其质量与体积的关系如图所示，分析图象可知，两种物质的密度之比ρ甲：ρ乙为（　　）

A．2：1 B．4：1 C．8：1 D．16：1
7．（2分）如图所示的光现象中，由于光的反射形成的是（　　）
A．鱼缸中的“鱼”
B．江面上的“倒影”
C．阳光下“影子”
D．雨后的“彩虹”

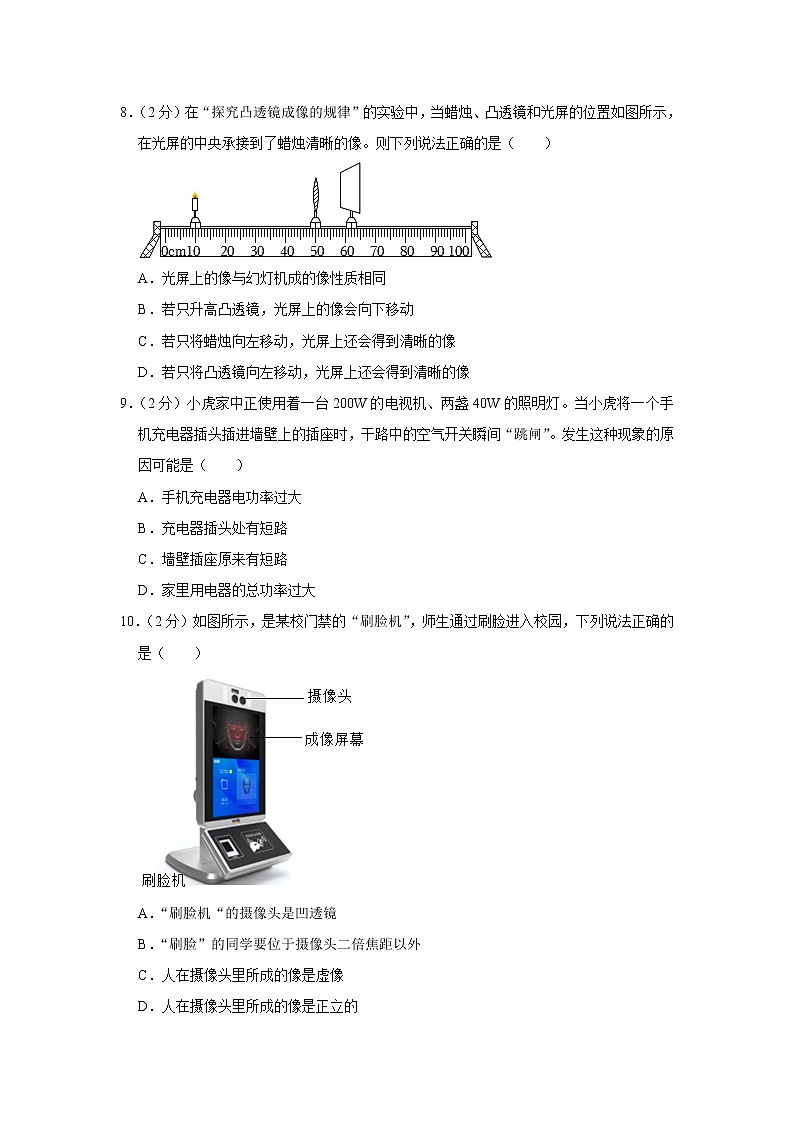

8．（2分）在“探究凸透镜成像的规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示，在光屏的中央承接到了蜡烛清晰的像。则下列说法正确的是（　　）

A．光屏上的像与幻灯机成的像性质相同
B．若只升高凸透镜，光屏上的像会向下移动
C．若只将蜡烛向左移动，光屏上还会得到清晰的像
D．若只将凸透镜向左移动，光屏上还会得到清晰的像
9．（2分）小虎家中正使用着一台200W的电视机、两盏40W的照明灯。当小虎将一个手机充电器插头插进墙壁上的插座时，干路中的空气开关瞬间“跳闸”。发生这种现象的原因可能是（　　）
A．手机充电器电功率过大
B．充电器插头处有短路
C．墙壁插座原来有短路
D．家里用电器的总功率过大
10．（2分）如图所示，是某校门禁的“刷脸机”，师生通过刷脸进入校园，下列说法正确的是（　　）

A．“刷脸机“的摄像头是凹透镜
B．“刷脸”的同学要位于摄像头二倍焦距以外
C．人在摄像头里所成的像是虚像
D．人在摄像头里所成的像是正立的
11．（2分）为探究“电磁铁磁性强弱与哪些因素有关”，实验小组连接了如图所示的实验电路，开关S闭合。下列说法正确的是（　　）

A．大头针的下端散开是因为异名磁极相互排斥
B．乙螺线管的下端是S极
C．比较甲、乙吸引大头针的数量可得出电磁铁的磁性强弱与电流大小的关系
D．向左移动滑动变阻器的滑片P，甲、乙吸引大头针的个数均会增多
12．（2分）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（　　）

A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
二、填空题（每空1分，共14分）
13．（2分）在“练习使用刻度尺”活动中，小明用分度值为1mm的刻度尺测量物理课本的宽度，操作正确，如图所示，则物理课本的宽度为 　 　cm。小明又使用相同的方法测量了3次物理课本不同位置的宽度，记录的结果为18.50cm、18.67cm、18.51cm，课本的宽度应记为 　 　cm。

14．（2分）如图所示，空中加油机正在给战机加油，以地面为参照物，加油机是运动的；如果以战机为参照物，加油机是 　 　。可见，物体是运动和静止是 　 　的。

15．（2分）一个钢瓶内装有氧气，某次抢救新冠肺炎病人用去了一部分，罐内氧气的质量 　 　（选填“变大”、“变小”或“不变”），密度 　 　（选填“变大”“变小”或“不变”）。
16．（2分）教室中，照明电灯之间是 　 　连接的（选填“串联”或“并联”）。教室内每多使用一盏照明电灯，照明电路的总电流 　 　（选填“变大”、“不变”或“变小”）。
17．（2分）在卡塔尔举行的世界杯上使用了VAR（视频幼理裁判技术），利用摄像机镜头跟踪运动员和足球，摄像机镜头是 　 　（选填“凸透镜”或者“凹透镜”），运动员射门时，足球向门框上镜头靠近的过程中，摄像机中足球的像将 　 　（选填“变大”、“不变”或者“变小”）。
18．（2分）身高160cm的小梦同学站在竖直放置的平面镜前1.5m处，当她靠近平面镜0.5m后，她在平面镜中的像高度为 　 　m；小梦从平面镜中看到对面墙上挂钟的指针如图所示，则挂钟显示的实际时间是 　 　。

19．（2分）如图所示，R1＝10Ω，开关闭合后电流表的示数是0.2A，电压表的示数是4V，R2的电阻为　 　Ω，电源的电压是　 　V。

三、作图题（每题1分，共3分）
20．（1分）图中平面镜前有一点光源S，一条光线经过平面镜反射后经过A点，试完成光路。

21．（1分）闭合开关，小磁针静止在螺线管左侧（如图所示）：
（1）将电源“+”“﹣”极填入括号中；
（2）在已画出的磁感线上用箭头标出其方向。

22．（1分）请在图中作出两条入射光线经凹透镜折射后的折射光线。

四、实验题（每空1分，共13分）
23．（4分）如图，探究光的反射规律时，光屏由可以绕ON折转的E、F两块板组成。让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB。
（1）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了 　 　（选填“镜面”或“漫”）反射；
（2）若将F板向后折转一定的角度，则在F板上 　 　（填“能”或“不能”）看到反射光线，说明反射光线和入射光线在 　 　；
（3）在该实验中，当光逆着原来的反射光线入射时，反射光线也逆着原来的入射光线反射出去，这说明在反射现象中，光路是 　 　。




24．（5分）小明用焦距为15cm的凸透镜探究凸透镜的成像规律，当各器材位置如图所示时，光屏上承接到烛焰清晰的像。

（1）实验时，随着蜡烛燃烧，像会成在光屏的 　 　；（填“中央”“上方”或“下方”）
（2）此时烛焰成像特点与 　 　的成像特点相同（选填“照相机”或“投影仪”或“放大镜”）；
（3）实验时，若一只苍蝇落在了凸透镜上，光屏上 　 　（选填“有”或“没有”）苍蝇的像，像的亮度将 　 　（选填“变亮”或“变暗”或“不变”）；
（4）将一副远视眼镜的镜片放在蜡烛与凸透镜之间且靠近凸透镜的地方，若保持光屏的位置不变，仅将蜡烛向 　 　（填“左”或“右”）移动适当距离，光屏上即可重新承接到烛焰清晰的像；
25．（4分）小亮家里有一瓶未知液体，爸爸让小亮用学过的物理知识到学校去验明“身份”。以下是小亮利用天平和量筒对其进行了密度测量。操作如下：
物质
硫酸
盐水
酒精
密度kg/m3
1.8×103
1.1×103
0.8×103
（1）把天平放在水平台上，若指针在分度盘的左侧，为使天平横梁平衡，应将平衡螺母向 　 　（选填“左”或“右”）调节；

（2）用天平测量液体的质量。在测出了空烧杯的质量后，接着测烧杯和液体的总质量。当天平平衡时，放在右盘中的砝码大小和游码的位置如图甲所示，则称得烧杯和液体的总质量m为 　 　g；
（3）用量筒测量液体的体积。将烧杯中的液体全部倒入量筒中，液面达到的位置如图乙所示；他的同学说，这种计算出来的液体密度比实际液体密度要 　 　（选填“偏大”“偏小”或“不变”）；
（4）他的同学对测量方法进行修正后，测出了几组实验数据，并根据测量结果作出了“m﹣V”图象，如图丙所示。则该液体的密度为 　 　kg/m3。
五、计算题（26题4分，27题6分。28题6分；共16分）
26．（4分）小明从家去学校时，他先以1m/s的速度走了4min，后来感觉时间不够，为了不迟到，他又以1.5m/s的速度走了6min刚好到学校，求：
（1）小明家离学校多远？
（2）小明上学走路的平均速度。



27．（6分）小珠在根雕展上看到一个实心香樟木雕刻成的作品，重8t。
（1）小珠找来一个同样材料制成的实心小球，测得质量为4.8g，体积为6cm3，请问香樟木的密度是多大？
（2）该根雕作品的总体积是多少m3？
（3）小珠家有一个同样材质的摆件，如图所示，测得质量为1.4kg，体积为2dm3，请通过计算判断此摆件是实心的还是空心的。









28．（6分）如图所示，电源电压保持不变，小灯泡标有“6V 3W”字样，滑动变阻器的铭牌上标有“20Ω 1A”字样，通过灯泡的电流I与灯泡两端的电压U的关系如图乙所示。R1的阻值是5Ω，求：
（1）求小灯泡正常发光时的电阻？
（2）只闭合S3，当滑动变阻器的滑片P滑到中点时，灯泡恰好正常发光，求电源电压？
（3）只闭合S2，移动滑动变阻器的滑片，当电流表的示数为0.4A时，变阻器的实际功率？

参考答案与试题解析
一、单选题（每题2分，共24分）
1．【分析】（1）成人的身高大约1.7m，即1.7×102cm；
（2）声音在15℃空气中声速是340m/s；
（3）常用液体温度计是根据液体的热胀冷缩原理制成的；
（4）光在介质中传播的速度小于在真空中传播的速度3×108m/s。
【解答】解：A.小明的身高是1.7×103cm＝17m，不符合实际，故A错误；
B.声音不能在真空传播，声音在15℃空气中声速是340m/s，故B错误；
C.常用温度计是根据液体的热胀冷缩原理制成的，故C正确；
D.光在介质中传播的速度小于在真空中传播的速度，故D错误。
故选：C。
2．【分析】近视眼只能将近处的物体成像在视网膜上，而将远处的物体成像在视网膜前；近视眼的晶状体对光的会聚能力太强，远视眼的晶状体对光的会聚能力太弱；
凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
【解答】解：近视眼的晶状体对光的会聚能力太强，远视眼的晶状体对光的会聚能力太弱；
结合图象和近视眼的成因可知，甲图表示远视眼成像示意图；
矫正近视眼，应该使光线发散一些，所以应佩戴眼镜的镜片是凹透镜，
矫正远视眼，该使光线会聚一些，所以应配戴凸透镜；
故选：D。
3．【分析】（1）不同乐器发出的声音的音色不同；
（2）振动的频率不同，音调不同；
（3）声音是由物体的振动产生的；
（4）响度的大小与振幅、距离发声体的远近有关。
【解答】解：A、我们能分辨出不同乐器发出的声音，是因为它们的音色不同，故A错误；
B、手按在小提琴上一根弦的不同位置，琴弦发声的音调不同，故B错误；
C、吹奏笛子时，是由竖笛内的空气柱振动而发出声音的，故C正确；
D、“响鼓也要重锤敲”，说明声音的振幅越大响度越大，故D错误。
故选：C。
4．【分析】（1）声音在标准大气压和15℃空气中传播的速度为340m/s；
（2）声音是由物体振动产生的；
（3）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离发声体的远近有关；音色是由发声体本身决定的一个特性。
【解答】解：A、声音在标准大气压和15℃空气中传播的速度为340m/s，故A正确；
B、声音是由物体振动产生的，音箱依靠扬声器的振动才能发出声音，故B正确；
C、“大点儿声”目的是改变声音的响度，纸盘振动幅度增大，故C错误；
D、人们能分辨出不同乐器的声音，根据的是声音的音色不同，故D正确。
故选：C。
5．【分析】（1）由图可知，小车在前半段和后半段所用的时间，已知前半段和后半段路程相同，利用v＝可知小车在前半段的平均速度与后半段平均速度的大小；
（2）测量平均速度的实验原理为v＝，据此可知需要测量的物理量和所需的测量工具；
（3）斜面的坡度越大，小车在斜面上滑下的速度越快，在斜面上运动的时间越短，不方便测量时间，据此分析。
【解答】解：ABC、由图可知，前半段所用的时间为3s，后半段所用的时间为2s，小车在前半段所用的时间大于后半段所用的时间，前半段路程与后半段路程相同，由v＝可知小车在前半段的平均速度小于后半段的平均速度，故AB错误、C正确；
D、斜面的坡度越大，小车在斜面上滑下的速度越快，在斜面上运动的时间越短，不方便测量时间，因此为了准确测量时间，实验中斜面的坡度不宜过陡，故D错误。
故选：C。
6．【分析】在图象上找出任意一组质量和体积的对应值，根据密度公式求出甲乙物质的密度，然后求出两者的密度之比。
【解答】解：由图象可知，
当m甲＝40g时，V甲＝10cm3；当m乙＝10g时，V乙＝20cm3，
则甲乙的密度分别为：
ρ甲＝＝＝4g/cm3；
ρ乙＝＝＝0.5g/cm3，
所以，甲乙的密度之比：
ρ甲：ρ乙＝4g/cm3：0.5g/cm3＝8：1。
故选：C。
7．【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【解答】解：
A、从侧旁观察圆形鱼缸中的鱼，看到鱼缸中的鱼是鱼的虚像，它是水中鱼反射的光经水、玻璃、空气折射形成的，故A不符合题意；
B、江面上的的倒影，属于平面镜成像，是由于光的反射形成的，故B符合题意；
C、人透过水球成像属于凸透镜成像，是由光的折射形成的，故C不符合题意；
D、阳光下“影子”是由光的直线传播形成的，故D不符合题意。
故选：B。
8．【分析】（1）当物距大于像距时，成倒立缩小的实像，应用为照相机；
（2）根据经过光心的光线的传播方向不变分析；
（3）凸透镜成实像时，物距变大，像变小
（4）在光的折射中，光路是可逆的。
【解答】解：A、观察图示可知u＞v，成倒立、缩小的实像，光屏上的像与照相机成的像性质相同，故A错误；
B、若只升高凸透镜，由于经过光心的光线的传播方向不变，则像会向上移动，故B错误；
C、若只将蜡烛向左移动，物距变大，像距变小，像变小，需要移动光屏才能承接到像，故C错误；
D、只将凸透镜向左移动，因为物距减小，像距增大，当2f＞u＞f时，在光屏上得到倒立、放大的实像，折射光路是可逆的，故D正确。
故选：D。
9．【分析】家庭电路中电流过大的原因有两个：短路和总功率过大。
【解答】解：当小虎将一个手机充电器插头插进墙壁上的插座时，干路中的空气开关瞬间“跳闸”，这说明电路中的电流过大；由于充电器的功率很小，所以引起开关跳闸的原因不可能是用电器的总功率过大，而是由于短路引起，所以故障是充电器插头处短路。
故选：B。
10．【分析】“刷脸机”的摄像头是一个凸透镜，凸透镜对光线有会聚作用；
物体在2倍焦距以外，凸透镜成倒立、缩小的实像。
【解答】解：“刷脸机”的镜头的工作原理与照相机相同，镜头是一个凸透镜；“刷脸”时，人要在凸透镜的二倍焦距之外，成的是倒立、缩小的实像，故B正确。
故选：B。
11．【分析】（1）利用磁化和磁极间的作用规律进行分析；
（2）根据安培定则，可判断出两电磁铁的两端极性；
（3）根据电磁铁吸引大头针个数的多少判断电磁铁磁性的强弱并分析甲、乙磁性不同的原因；
（4）根据滑动变阻器滑片移动，判断电路中电阻变大从而知道电流变化，进而判断磁性强弱变化。
【解答】解：A、大头针被磁化，大头针下端的磁极相同，互相排斥，所以下端分散，故A错误；
B、根据安培定则，乙螺线管的下端是电磁铁的N极，故B错误；
C、由图知，甲吸引大头针的个数较多，说明甲的磁性较强，甲、乙串联，电流相等，甲的线圈匝数大于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强，故C错误；
D、向左移动滑片P时，电路中电阻减小，电流变大，电磁铁的磁性增强，电磁铁甲、乙吸引大头针的数量会增多，故D正确。
故选：D。
12．【分析】由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测R支路的电流，电压表测电源两端的电压，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过灯泡的电流变化和灯泡亮暗的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流变化，根据并联电路的电流特点结合通过灯泡的电流判断电流表A1与A2的示数之差的变化，再电压表和电流表A2示数变化判断电压表与电流表A2的示数之比变化。
【解答】解：
由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测变阻器R支路的电流，电压表测电源两端的电压，
因电源的电压不变，
所以，滑片移动时，电压表的示数不变，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过灯泡的电流变化不变，灯泡的亮暗不变，故A错误；
当滑片P向上移动的过程中，变阻器接入电路中的电阻变大，
由I＝可知，通过R的电流变小，即电流表A2的示数变小，故B错误；
因并联电路中干路电流等于各支路电流之和，且两电流表示数的差值等于通过L的电流，
所以，电流表A1与A2的示数之差不变，故C错误；
由电压表的示数不变和电流表A2的示数变小可知，电压表与电流表A2的示数之比变大，故D正确。
故选：D。
二、填空题（每空1分，共14分）
13．【分析】刻度尺的最小刻度值（或叫分度值）为相邻的刻度线表示的长度；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位。多次测量取平均值可以减小误差，计算结果只需要保留到分度值的下一位，即平均值应保留与测量值相同的位数。
【解答】解：刻度尺的分度值为1mm，由上图可知，此物理课本的宽度是为18.50cm。
测量结果由准确值和估计值组成，估计值只有一位数字，测量结果准确值是相同的。根据测量的结果可知，18.67cm与其它三次测量结果的准确值不同，是错误的，应剔除；多次测量取平均值可以减小误差，计算结果只需要保留到分度值的下一位，即平均值应保留与测量值相同的位数，则物理课本的宽度应为。
故答案为：18.50；18.50。
14．【分析】在研究物体的运动和静止时，要看物体的位置相对于参照物是否发生改变，若改变，则是运动的，若不改变，则是静止的。
【解答】解：由题意知，如果以地面为参照物，加油机的位置不断改变，所以是运动的；如果以战机为参照物，加油机的位置没有发生改变，所以是静止的。可见，物体是运动和静止是相对的。
故答案为：静止的；相对。
15．【分析】质量是指物体所含物质的多少，氧气无论质量用去多少剩余氧气的体积始终等于氧气瓶的容积不变；利用密度公式ρ＝判断密度的变化。
【解答】解：一个钢瓶内装有氧气，抢救新冠肺炎病人用去了一部分，所含氧气的分子数减少，罐内氧气的质量变小，
气体无论多少都可以充满整个空间，
剩余氧气的体积不变；
由于质量变小，体积不变，则根据ρ＝可知剩余的密度减小。
故答案为：变小；变小。
16．【分析】家庭电路中各用电器首首相连、尾尾相连的连接方式是并联，并联的各用电器互不影响，能独立工作。再根据并联电路电流规律可知电流变化情况。
【解答】解：教室的照明灯的工作互不影响，所以照明电灯之间都是并联连接的。
教室内的照明灯是并联的，工作互不影响，每多使用一盏照明电灯，电路中就多一条支路，而且其它支路电流不受影响，因为并联电路干路中的总电流等于各支路中的电流之和，所以教室内每多使用一盏照明电灯，照明电路的总电流都会变大。
故答案为：并联；变大。
17．【分析】凸透镜的成像规律及应用：u＞2f，成倒立缩小的实像，应用是照相机。凸透镜成实像时，物近像远像变大。
【解答】解：摄像机镜头相当于一个凸透镜，成倒立、缩小的实像；足球向门框上镜头靠近的过程中，物距变小，像距变大，像变。
故答案为：凸透镜；变大。
18．【分析】（1）平面镜成像特点：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等；
（2）平面镜成像时，像和物体左右相反。
【解答】解：平面镜成像时，物像大小相等，当她靠近平面镜0.5m后，像的大小不变，她在平面镜中的像高度为160cm＝1.60m；
根据平面镜成像特点，即物像关于平面镜对称，作出平面镜中钟表指针的实际情况，如下图，可以看到钟表的实际时间是7：20。

故答案为：1.60；7：20。
19．【分析】由电路图可知，两电阻串联，电流表测电路电流，电压表测电阻R2两端的电压，
（1）已知流过电阻的电流与电阻两端电压，由欧姆定律可以求出R2的阻值。
（2）已知R1的阻值，利用公式U＝IR计算R1的电压，然后根据串联电路的电压特点可求出电源电压。
【解答】解：首先把电压表看成断路分析电路的连接情况，R1与R2是串联的，电压表测R2两端的电压，
（1）根据欧姆定律I＝可知：
电阻R2的阻值R2＝＝＝20Ω；
（2）已知：I＝0.2A，R1＝10Ω，
由I＝得：U1＝IR1＝0.2A×10Ω＝2V，
则根据串联电路的电压特点可知：U＝U1+U2＝2V+4V＝6V；
故答案为：20；6。
三、作图题（每题1分，共3分）
20．【分析】根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点S′后，连接S′A，与镜面的交点为入射点，再完成光路。
【解答】解：根据平面镜成像的特点，先过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′A与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，OA为反射光线，如下图所示：

21．【分析】（1）同名磁极互相排斥，异名磁极互相吸引；
（2）用右手握住螺线管，四指弯向电流方向，大拇指所指即为通电螺线管的N极；
（3）在磁体外部，磁感线从磁体N极出发，回到S极。
【解答】解：同名磁极互相排斥，异名磁极互相吸引，因此通电螺线管的左侧为S极，右侧为N极，根据安培定则，可知电源右侧为“+”极；在磁体外部，磁感线从磁体N极出发，回到S极。据此作图如下：

故答案为：见上图。
22．【分析】在作凸透镜、凹透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点来作图。
【解答】解：
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。如图所示：

四、实验题（每空1分，共13分）
23．【分析】（1）在不同方向都能看到光的传播路径，是由于光在光屏上发生了漫反射而进入我们的眼里；
（2）根据光的反射规律：三线共面（入射光线、反射光线、法线）进行分析；
（3）在光的反射现象中，光路是可逆的。
【解答】解：（1）凹凸不平的表面会把平行的入射光线向着四面八方反射，这种反射叫漫反射。实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了漫反射；
（2）当F板向后折转一定的角度，则呈现反射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到反射光，说明光在发生反射时，反射光线、入射光线和法线在同一平面内；
（3）让一束光贴着光屏左侧的C板沿AO方向射到O点，在右侧的D板上能看到反射光线沿OB方向，如果让光线从逆着OB的方向射向镜面，会发现反射光线沿着OA方向射出，这表明：光发生反射时，光路是可逆的；
故答案为：（1）漫；（2）不能；同一平面；（3）可逆的。
24．【分析】（1）通过凸透镜光心的光线的传播方向不变；
（2）物距大于2f时，凸透镜成倒立缩小的实像，照相机根据这个原理制成；
（3）根据像的形成原理和凸透镜成像规律分析；
（4）凸透镜对光线具有会聚作用；凸透镜成实像时，物近像远像变大。
【解答】解：（1）实验时，随着蜡烛燃烧，蜡烛变短，根据通过凸透镜光心的光线的传播方向不变可知，像会向上移动，成在光屏的上方；
（2）由图可知，物距u＝50cm﹣10cm＝40cm，像距v＝73.5cm﹣50cm＝23.5cm，已知f＝15.0cm，此时u＞2f，成倒立、缩小的实像，能够说明照相机的成像原理；
（3）有一只苍蝇落在透镜上，透镜的其他部分仍能透过光线，则光屏烛焰所成的像完整，由于经过透镜的光线减少，像的亮度变暗，由于苍蝇在凸透镜的一倍焦距之内，成的是虚像，虚像不能成在光屏上，所以光屏上没有苍蝇的像；由于一部分光线被挡住，使得通过凸透镜的光线变少，像会变暗；
（4）远视眼眼镜是一个凸透镜，对光线有会聚作用，使光提前会聚，要使像成在光屏上，应增大像距，减小物距，所以应将蜡烛向右移动适当距离，光屏上即可重新承接到烛焰清晰的像。
故答案为：（1）上方；（2）照相机；（3）没有；变暗；（4）右。
25．【分析】（1）天平使用之前要调平，指针的偏转方向判断天平哪端下沉，调节过程中，平衡螺母向下沉的反方向移动；
（2）根据图示托盘天平中砝码的质量和游码所对的刻度值可以知道烧杯和液体的质量；
（3）分析体积测量值的变化时要从其操作过程中进行分析，判断体积测量值的变化，根据密度计算公式判断密度测量值的变化；
（4）从图象上找出液体和烧杯的总质量和烧杯的质量，求出液体的质量，找到对应的体积，根据密度公式求出液体的密度。
【解答】解：（1）使用天平测量物体质量之前，把天平放在水平桌面上，将游码移到标尺左端的零刻度线处，发现指针指在分度盘中央刻度线的左侧，应将平衡螺母向右调节，使天平横梁水平平衡；
（2）如图所示，砝码质量为5g+20g+20g＝45g，游码所对的刻度值为4g，因此烧杯和液体的质量为：m＝45g+4g＝49g；
（3）量筒的最小分度值为2mL，液体的体积为30mL；由操作步骤可知，由于将液体从烧杯中向量筒中倒入的过程中，总有部分液体吸附在烧杯壁上，没有倒入量筒中，所以导致了体积测量值偏小，质量测量准确，根据ρ＝可知，密度测量值偏大；
（4）由图象知，烧杯中没有液体时，烧杯的质量为：m杯＝25g，当液体的体积为：V液＝25cm3时，烧杯和液体的质量为：m总＝45g，
液体的质量为：m液＝m总﹣m杯＝45g﹣25g＝20g，
根据密度计算公式可得，液体的密度为：
ρ液＝＝＝0.8g/cm3＝0.8×103kg/m3。
故答案为：（1）右；（2）49；（3）偏大；（4）0.8×103。
五、计算题（26题4分，27题6分。28题6分；共16分）
26．【分析】（1）知道前后两段路程内的平均速度和所用的时间，根据平均速度的变形公式s＝vt求出前后两段的路程，二者相加即为小明家离学校的距离；
（2）知道小明家离学校的距离和所用的总时间，根据平均速度的变形公式求出他上学走路的平均速度。
【解答】解：（1）前一段路程所用的时间t1＝4min＝240s，
后一段路程所用的时间t2＝6min＝360s，
由v＝得，前一段时间通过的路程：
s1＝v1t1＝1m/s×240s＝240m，
后一段时间通过的路程：
s2＝v2t2＝1.5m/s×360s＝540m，
则他家离学校的距离：
s＝s1+s2＝360m+540m＝900m。
（2）小明上学走路的总时间：
t＝t1+t2＝240s+360s＝600s，
则他上学走路的平均速度：
v＝＝＝1.5m/s。
答：（1）他家离学校有900m；
（2）他上学走路的平均速度为1.5m/s。
27．【分析】（1）知道质量和体积，根据密度公式，代入数值即可求出香樟木的密度；
（2）已知根雕总质量，利用密度公式变形可求得总体积；
（3）假设这个摆件是实心的，利用ρ＝求出其质量，与摆件的质量相比较，即可判断是不是空心的。
【解答】解：（1）香樟木的密度ρ＝＝＝0.8g/cm3＝0.8×103kg/m3；
（2）根雕总质量m总＝8t＝8×103kg，
由ρ＝可得，
该根雕作品的总体积V总＝＝＝10m3；
（3）假设这个摆件是实心的，其体积V摆件＝2×10﹣3m3，
根据ρ＝可得，其质量为：
m摆件＝ρV摆件＝0.8×103kg/m3×2×10﹣3m3＝1.6kg＞1.4kg。
所以，该摆件是空心的。
答：（1）香樟木的密度是0.8×103kg/m3；
（2）该根雕作品的总体积是10m3；
（3）该摆件是空心的。
28．【分析】（1）由P＝可知灯泡正常发光时的电阻；
（2）只闭合S3，灯泡和滑动变阻器串联，电流表测量电路电流。
由P＝UI可知，灯泡正常发光时电路中的电流，由欧姆定律可知，滑动变阻器两端电压，由串联电路的电压特点可知电源电压；
（3）只闭合S2，灯泡、定值电阻和滑动变阻器串联，电流表测量电路电流。
移动滑动变阻器的滑片，移动滑动变阻器的滑片，当电流表的示数为0.4A时，从图中可知灯泡两端的电压为4V；
根据欧姆定律可知定值电阻两端的电压，根据串联电路的电压特点可知滑动变阻器两端的电压，根据P＝UI得出变阻器的实际功率。
【解答】解：（1）由P＝可知，灯泡正常发光时的电阻：
RL＝＝＝12Ω；
（2）只闭合S3，灯泡和滑动变阻器串联，电流表测量电路电流。
由P＝UI可知，灯泡正常发光时电路中的电流：
I＝＝＝0.5A，
由欧姆定律可知，滑动变阻器两端电压U滑＝IR滑＝0.5A××20Ω＝5V，
由串联电路的电压特点可知，电源电压：U＝U额+U滑＝6V+5V＝11V；
（3）只闭合S2，灯泡、定值电阻和滑动变阻器串联，电流表测量电路电流。
移动滑动变阻器的滑片，移动滑动变阻器的滑片，当电流表的示数为0.4A时，从图中可知灯泡两端的电压为4V；
根据欧姆定律可知定值电阻两端的电压U1＝I′R1＝0.4A×5Ω＝2V，
根据串联电路的电压特点可知滑动变阻器两端的电压UP＝U﹣UL′﹣U1＝11V﹣4V﹣2V＝5V，
变阻器的实际功率P＝UPI′＝5V×0.4A＝2W。
答：（1）小灯泡正常发光时的电阻为12Ω；
（2）只闭合S3，当滑动变阻器的滑片P滑到中点时，灯泡恰好正常发光，电源电压为11V；
（3）只闭合S2，移动滑动变阻器的滑片，当电流表的示数为0.4A时，变阻器的实际功率为2W。
