2023年黑龙江省哈尔滨市阿城区中考物理一模试卷（含答案）

这是一份2023年黑龙江省哈尔滨市阿城区中考物理一模试卷（含答案），共22页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

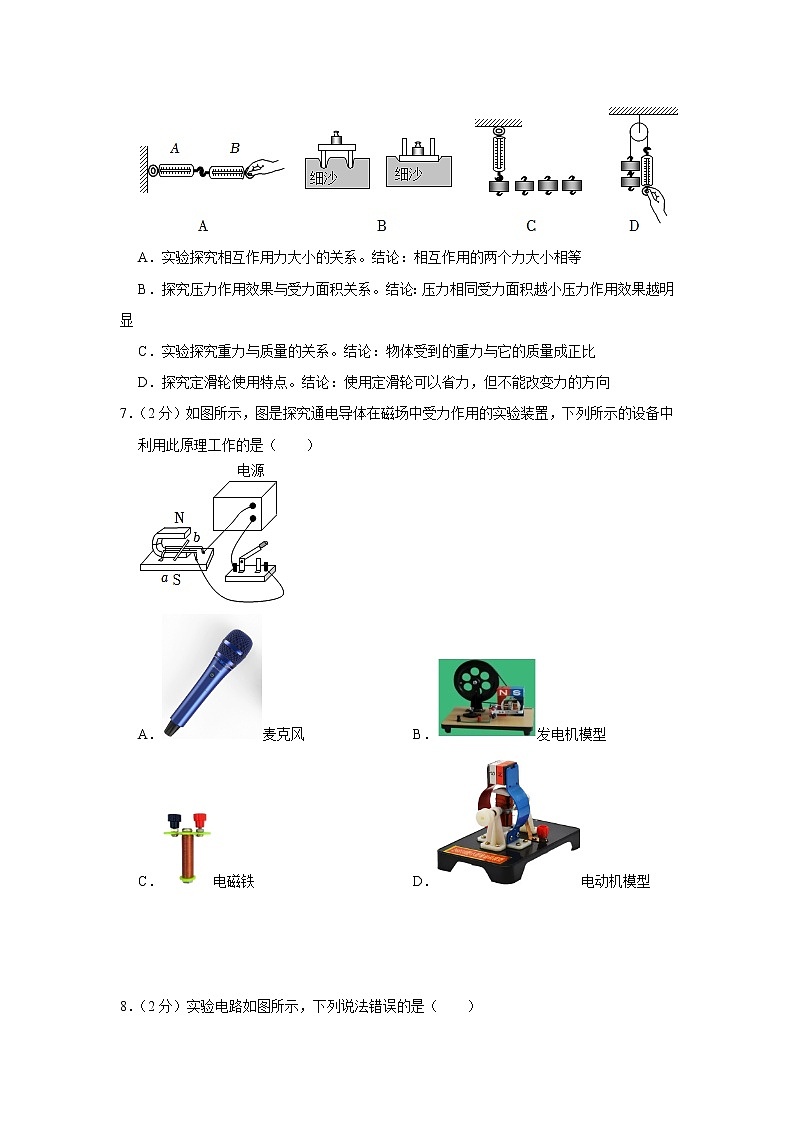

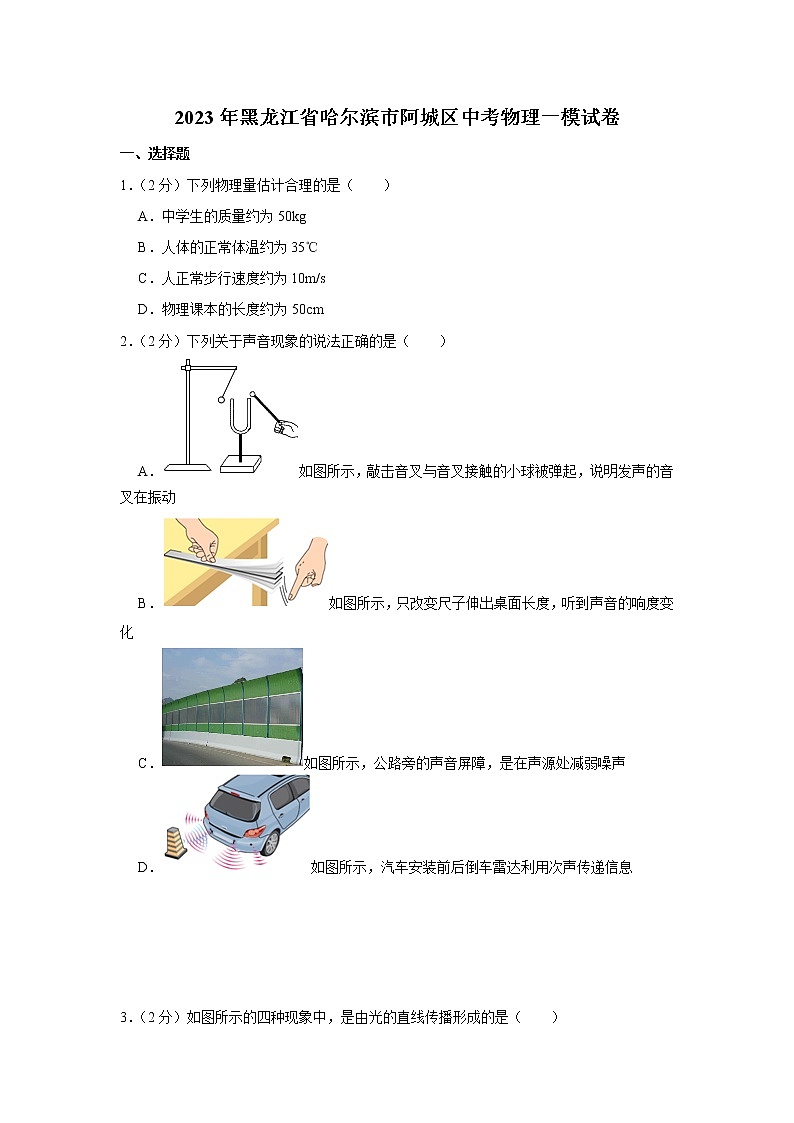

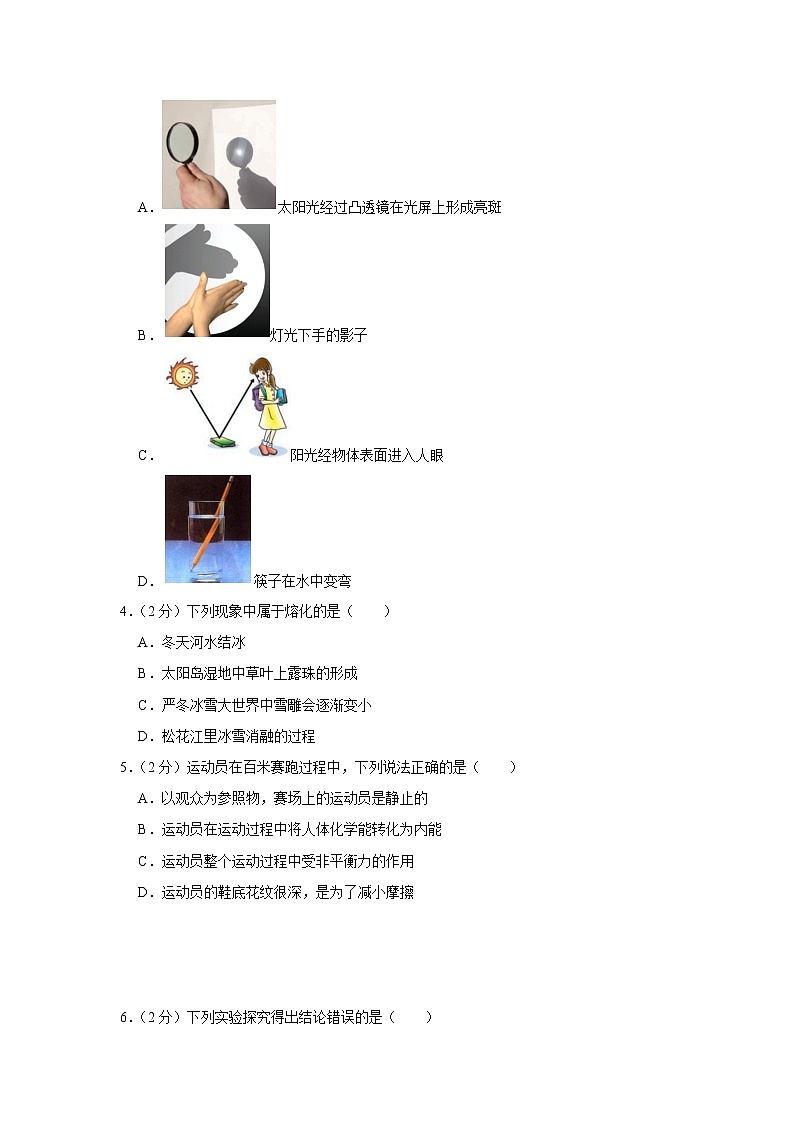

2023年黑龙江省哈尔滨市阿城区中考物理一模试卷一、选择题1．（2分）下列物理量估计合理的是（　　）A．中学生的质量约为50kg B．人体的正常体温约为35℃ C．人正常步行速度约为10m/s D．物理课本的长度约为50cm2．（2分）下列关于声音现象的说法正确的是（　　）A．如图所示，敲击音叉与音叉接触的小球被弹起，说明发声的音叉在振动 B．如图所示，只改变尺子伸出桌面长度，听到声音的响度变化 C．如图所示，公路旁的声音屏障，是在声源处减弱噪声 D．如图所示，汽车安装前后倒车雷达利用次声传递信息    3．（2分）如图所示的四种现象中，是由光的直线传播形成的是（　　）A．太阳光经过凸透镜在光屏上形成亮斑 B．灯光下手的影子 C．阳光经物体表面进入人眼 D．筷子在水中变弯4．（2分）下列现象中属于熔化的是（　　）A．冬天河水结冰 B．太阳岛湿地中草叶上露珠的形成 C．严冬冰雪大世界中雪雕会逐渐变小 D．松花江里冰雪消融的过程5．（2分）运动员在百米赛跑过程中，下列说法正确的是（　　）A．以观众为参照物，赛场上的运动员是静止的 B．运动员在运动过程中将人体化学能转化为内能 C．运动员整个运动过程中受非平衡力的作用 D．运动员的鞋底花纹很深，是为了减小摩擦   6．（2分）下列实验探究得出结论错误的是（　　）A．实验探究相互作用力大小的关系。结论：相互作用的两个力大小相等 B．探究压力作用效果与受力面积关系。结论：压力相同受力面积越小压力作用效果越明显              C．实验探究重力与质量的关系。结论：物体受到的重力与它的质量成正比 D．探究定滑轮使用特点。结论：使用定滑轮可以省力，但不能改变力的方向7．（2分）如图所示，图是探究通电导体在磁场中受力作用的实验装置，下列所示的设备中利用此原理工作的是（　　）A．麦克风 B．发电机模型 C．电磁铁 D．电动机模型   8．（2分）实验电路如图所示，下列说法错误的是（　　）A．闭合开关，向左移动滑片小灯泡变亮 B．闭合开关，向右移动滑片电压表示数变小 C．这个电路可以探究电功率与电压的关系（只利用图中器材） D．这个电路不能探究电流与电压的关系9．（2分）下列图中符合安全用电与保护原则的是（　　）A．如图所示，使用验电笔时，手应接触笔后端的金属部分 B．如图所示，多个大功率用电器同时使用一个插座 C．如图所示，电水壶只连接零线和火线 D．如图所示，开关接在零线与电灯之间10．（2分）下列说法不正确的是（　　）A．船闸利用连通器原理工作 B．电水壶通电产生热量的原理是电流的磁效应 C．大型客机升力的形成利用流体在流速大的地方压强小，流速小的地方压强大的原理D．潜水艇通过改变水舱中水的重力实现沉与浮 11．（2分）如图是小聪用滑轮组匀速提升一个重为600N的物体，物体上升的高度为2m，用10s的时间，他拉绳的力F为250N，不计绳重和摩擦，下列说法不正确的是（　　）A．人拉绳做功的功率为150W B．滑轮组的机械效率为75% C．绳子自由端移动的速度为0.6m/s D．动滑轮重为150N12．（2分）有两个电路元件甲和乙，通过元件的电流与其两端电压的关系如图所示，下列说法不正确的是（　　）A．甲是定值电阻，通过导体的电流与导体两端的电压成正比 B．乙元件电压与电流的比是不变的 C．甲、乙并联，当电源电压为2V时，电路总功率为0.6W D．甲、乙串联，当电路中的电流为0.2A时，电路总电阻30Ω二、填空题13．（2分）厨师在汤中放盐，整锅汤都会有咸味，这是 　   　现象。冬天烤火取暖是通过 　   　的方式增加人体的内能。14．（2分）如图是火箭发射加速上升的情景，火箭发射时利用物体间力的作用是 　   　，加速升空的过程中将燃料的化学能最终转化为 　   　（内能或机械能）。 15．（2分）已知天然气的热值为4×107J/m3。完全燃烧0.5m3的天然气放出的热量为 　   　J，用天然气给水加热至沸腾后继续加热，水的温度将 　   　。16．（2分）质量为60kg的宇航员进入空间站后，质量将 　   　（选填变大、变小、或不变）。人体平均密度约为1×103kg/m3则宇航员身体体积约为 　   　m3。17．（2分）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为　   　A，定值电阻R2的阻值为　   　Ω。18．（2分）用凉水冷却滚烫的鸡蛋，如果水的质量是1kg，初温为20℃，鸡蛋取出时水温为30℃，水吸收的热量为 　   　J[c水＝4.2×l03J/（kg•℃）]。运动员参加自行车比赛，运动员和自行车总质量80kg在水平路面行驶时，轮胎与地面的总接触面积为0.01m2，此时自行车对地面的压强是 　   　Pa（g＝10N/kg）。19．（2分）用手把体积为5×10﹣4m3的球浸没在水中，球受到的浮力是 　   　N，若该球重为3N，放手后这个球将 　   　（填“上浮”、“悬浮”或“下沉”）。（g＝10N/kg，ρ水＝1.0×103kg/m3）20．（2分）如图是一种温度报警器的原理图，在水银温度计的顶端封入一段金属丝，当温度升高到80℃时电磁铁的上端是 　   　（填N极或S极），灯 　   　（填L1或L2）亮。21．（2分）小明每天上学，进入学校大厅时都会看到自己在平面镜中的像，他在平面镜中的像是 　   　（选填实像或虚像），当他远离平面镜时他的像将 　   　。（选填变大、变小、或不变）  22．（2分）如图甲，使杠杆在水平位置平衡，将右侧平衡螺母向 　   　调节。如图乙，每个钩码重1N，力作用在A点，使杠杆在水平位置平衡，则这个力的满足条件是 　   　。三、作图题23．（2分）如图所示，放在水平桌面上的茶壶处于静止状态，请画出茶壶受到的力的示意图。24．（2分）一束光从空气斜射入水面，请在图中画出它的反射光线和折射光线（大致方向）。四、实验题25．（5分）如图所示，在探究凸透镜成像规律的实验时，将焦距为10cm的凸透镜、点燃的蜡烛、和光屏安装在光具座上，凸透镜固定在50.0cm的刻度线处。（1）通过调节蜡烛和光屏在光具座上的位置，如图所示，此时在光屏上得到倒立 　   　的实像。（2）将蜡烛移到35.0cm刻度线处时，通过调节光屏的位置观察到了清晰的像，这一成像性质在生活中的应用是 　   　。（选填照相机、投影仪或放大镜）（3）同学们在实验过程中还发现，当凸透镜成实像时，蜡烛不断靠近凸透镜时光屏上的像 　   　。（选填变大、变小、或不变）（4）同学们将蜡烛固定在20.0cm刻度线后，取下这个凸透镜，更换一个焦距相同面积大一些的凸透镜，探究凸透镜大小对像的影响。通过认真调节后在光屏得到清晰的像，认真观察后发现像的性质 　   　（填有或没有）变化，像的亮度变亮，像变亮的原因是：　   　。26．（5分）同学们利用弹簧测力计、实心圆柱体等器材探究影响浮力大小的因素。实验过程如图所示：（1）如图A物体受到的重力是 　   　N，E图物体受到的浮力是 　   　N。（2）比较图A、B、C、D、E得到的探究结论是 　   　。（3）同学们猜想物体在水中受到的浮力与排开水的体积成正比，为了探究猜想是否正确，在图示信息的基础上（要求不要改变图中的实验装置），还需要用 　   　（填测量工具）测出圆柱体 　   　，再求出每次浮力与排开液体体积的比。27．（6分）转换法是非常重要的物理方法，小灯泡是非常重要的电学实验器材，利用小灯泡可以进行不同实验探究：（1）利用图甲所示的电路探究不同物质的导电性时，闭合开关灯泡发光，可知被检测的物体是 　   　。（填导体或绝缘体）（2）利用图乙探究电阻大小与什么因素有关时，灯泡发光越 　   　接入电路导体的电阻越大。（3）利用图丙研究小灯泡电阻时，利用灯泡亮度反应 　   　。（4）利用图丁探究电功率与电压的关系时利用灯泡亮度反应 　   　。（5）同学们将标有3V 2.5W的小灯泡L1和标有3V 5W的小灯泡L2按照丁图连接，闭合开关发现L1亮L2不亮，（电路无故障）分析灯泡L2不亮的原因 　   　。五、计算题28．（6分）随着生活水平的提高，如图所示环保的电动汽车成为人们常用的交通工具。（1）电动汽车工作时电动机最大功率为90kW，工作电压为300V，求电动机工作时最大电流是多少？（2）电动汽车工作时电动机最大功率为90kW时，电动机工作30min，电流所做的功是多少？（3）该电动汽车在高速公路行驶120km，用时1.5h，汽车在高速公路行驶的速度是多少？
参考答案与试题解析一、选择题1．【分析】新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如：长度、质量、时间、温度、力、速度、电功率、电流、电压等。解答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。【解答】解：A、中学生的质量约为50kg，故A正确；B、人体的正常体温约为37℃，变化不大，故B错误；C、人正常步行速度约为1.1m/s，故C错误；D、物理课本的长度约为26cm，故D错误。故选：A。2．【分析】（1）声音是由物体的振动产生的；（2）音调跟物体的振动频率有关，振动频率越大，音调越高；响度跟物体的振幅、距离发声体的远近有关，振幅越大，响度越大；音色跟发声体的材料、品质有关；（3）减弱噪声的方式有三种，即在声源处减弱，在人耳处减弱，在传播过程中减弱；（4）声音能传递信息，也能传递能量。【解答】解：A、小球接触发声的音叉时，小球被弹起反映了发声的音叉正在振动，故A正确；B、尺子伸出桌面越长，振动越慢，发出声音的音调越低，改变尺子伸出桌面的长度，听到尺子发声的音调在变化，故B错误；C、公路旁的声音屏障，是在传播过程中减弱噪声，故C错误；D、倒车雷达是利用超声波反射来定位的，故D错误。故选：A。3．【分析】光在同种均匀介质中沿直线传播，如：激光准直、小孔成像、影子的形成、日食和月食的的形成等。【解答】解：A、太阳光经过凸透镜在光屏上形成亮斑，说明凸透镜对光线有会聚作用，是由光的折射形成的，故A错误；B、灯光下手的影子，影子是由光的直线传播形成的，故B正确；C、阳光经物体表面进入人眼，是物体反射的光线进入人眼，属于光的反射现象，故C错误；D、筷子在水中变弯，是由光的折射形成的，故D错误。故选：B。4．【分析】要判断出属于熔化的物态变化，首先要弄清熔化的特点，熔化是物体由固态变为液态的过程，可根据四个选项中所给物理现象的特点来进行判断。【解答】解：A、冬天河水结冰，是液态变为固态的过程，属于凝固现象，不符合题意；B、太阳岛湿地中草叶上露珠的形成，是气态变化为液态的过程，属于液化现象，不符合题意；C、严冬冰雪大世界中雪雕会逐渐变小，是冰直接由固态升华为气态的过程，属于升华现象，不符合题意；D、松花江里冰雪消融的过程，是固态水变为液态水的过程，是熔化现象，符合题意。故选：D。5．【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。（2）判断是哪种能量转化成了另一种能量的方法是：减少的能量转化为增大的能量。（3）处于非平衡状态的物体受到的力是非平衡力。（4）增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度。【解答】解：A、以观众为参照物，赛场上的运动员与观众之间有位置变化，所以赛场上的运动员是运动的，故A错误。B、运动员在运动过程中将人体化学能转化为动能，故B错误。C、运动员在百米赛跑过程中做变速运动，处于非平衡状态，所以运动员受非平衡力的作用，故C正确。D、运动员的鞋底花纹很深，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D错误。故选：C。6．【分析】（1）两个物体之间的作用力和反作用力大小相等，方向相反，作用在一条直线上；（2）压力一定时，受力面积越小，压力作用效果越明显；（3）地球上的物体由于受到地球的吸引而产生的力是重力，物体受到的重力与它的质量成正比；（4）定滑轮的实质是等臂杠杆，不省力也不费力，但可以改变作用力的方向。【解答】解：A、两个物体之间的作用力和反作用力总是大小相等，方向相反，作用在一条直线上，故A相等；B、压力相同时，受力面积越小，压力作用效果越明显，故B正确；C、g是一个常数，由物体的重力与质量的关系G＝mg知，物体受到的重力与它的质量成正比，故C正确；D、使用定滑轮不能省力，但可以改变力的方向，故D错误。故选：D。7．【分析】通电导体在磁场中受到力的作用，这一装置的特点是电路中要有电源来供电，同时要有磁场，据此分析。【解答】解：A、麦克风工作时，利用了电磁感应原理，将声音的振动转化成变化的电流，故A不合题意；B、发电机模型是利用电磁感应原理来工作的，是闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，故B不合题意；C、电磁铁利用了电流的磁效应，故C不合题意；D、电动机模型是利用通电导体在磁场中受力的作用来工作的，故D符合题意。故选：D。8．【分析】分析实验电路图，利用该电路图可测得小灯泡的电阻和探究小灯泡的电功率的实验。【解答】解：A、闭合开关，向左移动滑片，滑动变阻器接入电路中的电阻减小，电路中的电流增大，小灯泡变亮，故A正确；B、闭合开关，向右移动滑片，滑动变阻器的电阻增大，根据串联分压的特点，电阻大分的电压大，故电压表的示数变小，故B正确；C、灯丝电阻会随温度的升高而增大，故这个电路不能探究电功率与电压的关系，未控制电阻不变，故C错误；D、灯丝电阻会随温度的升高而增大，故这个电路不能探究电流与电压的关系，故D正确。故选：C。9．【分析】（1）在使用验电笔时，手的一部分应与笔尾金属体接触；（2）家庭电路电流过大的原因有两个：短路或用电器的总功率过大；（3）金属外壳的用电器它的外壳要通过插座接地线；（4）为了安全，开关要接在火线和灯泡之间，这样开关既能控制灯泡，也能在断开开关时切断火线。【解答】解：A、使用验电笔时，笔尖接触待测电线，手要接触笔尾金属体，故A符合安全用电与保护原则；B、图中多个大功率用电器同时使用一个插线板会造成电流过大，存在安全隐患，故B不符合安全用电与保护原则；C、电水壶接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连，故还要接地线，故C不符合安全用电与保护原则；D、图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，故D不符合安全用电与保护原则。故选：A。10．【分析】（1）上端开口，下部连通的容器称为连通器，注入同一种液体，在液体不流动时连通器内各容器的液面总是相平的；（2）导体通电后产生热量，这就是电流的热效应；（3）流体流速越大的位置，压强越小；（4）潜水艇是靠改变自身重力来实现浮沉的。【解答】解：A、船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作的，故A正确；B、电水壶通电产生热量的原理是电流的热效应，不是磁效应，故B错误；C、大型客机的机翼上凸下平，可产生向上的升力，利用了流体在流速大的地方压强小，流速小的地方压强大的原理，故C正确；D、潜水艇通过改变水舱中水的重力，从而改变自身的重力来实现沉与浮，故D正确。故选：B。11．【分析】（1）由图可知n＝3，绳子自由端移动的距离s＝nh，利用W总＝Fs求拉力做的总功，利用P＝求拉力做功的功率；（2）利用W有＝Gh求有用功；利用η＝×100%求滑轮组的机械效率；（3）利用v＝求出绳子自由端移动的速度；（4）利用不计绳重和摩擦时F＝（G+G动）求动滑轮的重力。【解答】解：A、由图可知n＝3，绳子自由端移动的距离：s＝nh＝3×2m＝6m，拉力做的总功：W总＝Fs＝250N×6m＝1500J，拉力做功的功率：P＝＝＝150W，故A正确；B、拉力做的有用功：W有＝Gh＝600N×2m＝1200J，滑轮组的机械效率：η＝×100%＝×100%＝80%，故B错误；C、绳子自由端移动的速度：v＝＝＝0.6m/s，故C正确；D、因为不计绳重和摩擦时F＝（G+G动），所以动滑轮的重力：G动＝nF﹣G＝3×250N﹣600N＝150N，故D正确。故选：B。12．【分析】A、从图中可知，通过甲元件的电流与其两端电压的关系图为过原点的倾斜直线，故甲是定值电阻，通过导体的电流与导体两端的电压成正比；B、从图中可知，通过乙元件的电流与其两端电压的关系图为过曲线，乙元件电压与电流的比是变化的；C、甲、乙并联，当电源电压为2V时，根据并联电路的电压特点可知甲、乙两端的电压均为2V，从图中可知通过甲、乙的电流，根据并联电路的电流特点可知干路电流，根据P＝UI可知电路总功率；D、甲、乙串联，当电路中的电流为0.2A时，通过甲、乙的电流均为0.2A，从图中可知甲、乙两端的电压，根据串联电路的电压特点可知总电压，根据欧姆定律可知电路总电阻.【解答】解：A、从图中可知，通过甲元件的电流与其两端电压的关系图为过原点的倾斜直线，故甲是定值电阻，通过导体的电流与导体两端的电压成正比，故A正确；B、从图中可知，通过乙元件的电流与其两端电压的关系图为过曲线，乙元件电压与电流的比是变化的，故B错误；C、甲、乙并联，当电源电压为2V时，根据并联电路的电压特点可知甲、乙两端的电压均为2V，从图中可知通过甲、乙的电流分别为0.1A、0.2A，根据并联电路的电流特点可知干路电流I＝I1+I2＝0.1A+0.2A＝0.3A，根据P＝UI可知电路总功率P＝UI＝2V×0.3A＝0.6W，故C正确；D、甲、乙串联，当电路中的电流为0.2A时，通过甲、乙的电流均为0.2A，从图中可知甲、乙两端的电压分别为4V、2V，根据串联电路的电压特点可知总电压U′＝U1+U2＝4V+2V＝6V，根据欧姆定律可知电路总电阻R＝＝＝30Ω，故D正确。故选：B。二、填空题13．【分析】两种不同物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象表明分子在不停地做无规则运动。改变物体内能的方法：热传递和做功。【解答】解：厨师在汤中放一勺盐，整锅汤都会有咸味，这是盐分子在水中发生了扩散现象；冬天烤火取暖，人体吸收热量，是通过热传递的方式增加人体的内能。故答案为：扩散；热传递。14．【分析】物体间力的作用是相互的；火箭发射过程中，将燃料的化学能最终转化为机械能。【解答】解：火箭发射时向下喷出高温高压的气体，气体对火箭产生反作用力，从而推动火箭上升，利用了物体间力的作用是相互的；加速升空的过程中将燃料的化学能先转化为内能，再通过做功最终转化为机械能。故答案为：相互的；机械能。15．【分析】知道天然气的热值和体积，根据Q放＝qV求出天然气完全燃烧放出的热量；水沸腾的特点是达到沸点后，继续加热温度不变。【解答】解：完全燃烧0.5m3的天然气，放出的热量：Q放＝qV＝4×107J/m3×0.5m3＝2×107J；水沸腾的特点是达到沸点后，继续加热、水的温度不变。故答案为：2×107；不变。16．【分析】（1）质量是物质本身的一种属性，只与物体所含物质的多少有关，改变物体的形状、状态、温度、空间位置都不会引起质量的变化；（2）密度是物质的一种特性，其大小等于物体质量与其体积的比值，公式为。【解答】解：（1）宇航员进入太空后，其所含的物质的多少并没有改变，所以宇航员的质量不变；（2）人的密度约为1×103kg/m3，根据得，宇航员身体体积约为：＝0.06m3；故答案为：不变；0.06。17．【分析】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，根据并联电路的电压特点和欧姆定律求出通过R1即电流表A1的示数，根据并联电路的电流特点求出通过定值电阻R2的电流，再根据欧姆定律求出定值电阻R2的阻值。【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1即电流表A1的示数：I1＝＝＝0.3A，因并联电路中干路电流等于各支路电流之和，所以，通过定值电阻R2的电流：I2＝I﹣I1＝0.9A﹣0.3A＝0.6A，则定值电阻R2的阻值：R2＝＝＝10Ω。故答案为：0.3；10。18．【分析】（1）知道水的质量、比热容、初温和末温，利用Q吸＝cm（t﹣t0）求出水吸收的热量；（2）根据G＝mg求出运动员和自行车总重力，在水平路面上，自行车对地面的压力等于运动员和自行车总重力；利用p＝求出自行车对地面的压强。【解答】解：水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×l03J/（kg•℃）×1kg×（30℃﹣20℃）＝4.2×l04J；运动员和自行车总重力：G＝mg＝80kg×10N/kg＝800N，在水平路面上，自行车对地面的压力：F＝G＝800N，自行车对地面的压强：p＝＝＝8×104Pa。故答案为：4.2×104；8×104。19．【分析】浸没在水中的物体排开水的体积等于物体的体积，已知球的体积和水的密度，利用阿基米德原理求出小球受到的浮力；再和球的重力比较，根据物体的浮沉条件确定小球的状态。【解答】解：因为球浸没在水中，所以球排开水的体积等于物体的体积，即：V排＝V＝5×10﹣4m3，则球受到的浮力：F浮＝ρ水V排g＝1×103kg/m3×5×10﹣4m3×10N/kg＝5N；又因为G＝3N，则F浮＞G，球将上浮。故答案为：5；上浮。20．【分析】（1）根据安培定则来判断电磁铁的磁极。（2）根据电磁继电器的原理来分析灯泡的亮和灭。【解答】解：根据安培定则可知：当温度升高到80℃时电磁铁的上端是N极，此时电磁铁有了磁性，将衔铁吸下，动触点与下面的静触点接通，灯泡L1熄灭，灯泡L2亮。故答案为：N；L2。21．【分析】平面镜成像的特点是：物体在平面镜中所成的像是虚像，像和物体关于平面镜对称，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等；简记为：正立、等大、对称、虚像。【解答】解：物体在平面镜中所成的像是虚像，像和物体关于平面镜对称，像和物体的大小相等，所以，当他远离平面镜时他的像将不变。故答案为：虚像；不变。22．【分析】（1）在调节杠杆平衡时，应将平衡螺母向较高的一端调节；（2）每个钩码重1N，力作用在A点，根据杠杆的平衡条件求解使杠杆在水平位置平衡时这个力需满足的条件。【解答】解：（1）杠杆调节前如图甲所示，杠杆的左端上翘，为使其在水平位置上平衡，应将左端的平衡螺母向左调节；（2）设杠杆每个格的长度为L，根据杠杆的平衡条件：FALA＝GLG，即FA×4L＝4G×3L，解方程可得FA＝3N，力的方向竖直向上。故答案为：左；3N，竖直向上。三、作图题23．【分析】静止在水平桌面上茶壶，受到了平衡力的作用，即受到了竖直向下的重力和竖直向上的支持力是一对平衡力，大小相等，方向相反。【解答】解：过重心O沿竖直向下的方向和竖直向上的方向画一条带箭头、等长的线段，分别表示重力和支持力，分别用符号G和F表示。如图所示：24．【分析】先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向。【解答】解：过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线。如图所示四、实验题25．【分析】（1）根据物距大于像距确定像的性质；（2）将蜡烛移到35.0cm刻度线处时，易知物距为15.0cm，大于1倍焦距小于2倍焦距，成倒立、放大的实像，应用是投影仪；（3）凸透镜成实像时，物距变小，光屏上的像变大；（4）根据焦距不变，物距不变，成像的的性质没有变化；更换一个焦距相同面积大一些的凸透镜，烛焰发出的光射到面积大的凸透镜比面积小的凸透镜多，经过凸透镜折射后射到光屏上的光的量多成像明亮。【解答】解：（1）通过调节蜡烛和光屏在光具座上的位置，如图所示，易知物距大于像距，此时在光屏上得到倒立、缩小的实像。（2）将蜡烛移到35.0cm刻度线处时，易知物距为15.0cm，大于1倍焦距小于2倍焦距，成倒立、放大的实像，这一成像性质在生活中的应用是 投影仪；（3）同学们在实验过程中还发现，当凸透镜成实像时，蜡烛不断靠近凸透镜时，物距变小，光屏上的像变大；（4）同学们将蜡烛固定在20.0cm刻度线后，取下这个凸透镜，更换一个焦距相同面积大一些的凸透镜，因焦距不变，物距不变，故成像的的性质没有变化，像的亮度变亮，像变亮的原因是：烛焰发出的光射到面积大的凸透镜比面积小的凸透镜多，经过凸透镜折射后射到光屏上的光的量多成像明亮。故答案为：（1）缩小；（2）投影仪；（3）变大；（4）没有；烛焰发出的光射到面积大的凸透镜比面积小的凸透镜多，经过凸透镜折射后射到光屏上的光的量多成像明亮。26．【分析】（1）由弹簧测力计的示数得到物体的重力；利用称重法测量物体受到的浮力；（2）物体所受浮力大小与液体的密度和排开液体的体积有关；（3）排开液体的体积就是圆柱体浸没水中的体积，可根据V＝Sh，求得圆柱体的体积，需要有刻度尺测量长度。【解答】解：（1）由A图可知，弹簧测力计分度值为0.2N，示数为4N，即物体的重力G＝4N，E图物体受到的浮力：F浮＝G﹣F示＝4N﹣3.2N＝0.8N；（2）比较图A、B、C、D、E，可知液体的密度相同，排开液体的体积不同，根据F浮＝G﹣F可知，物体在E中受到的浮力大，因此可以得出的结论：当液体的密度相同时，物体排开液体的体积越大，物体受到的浮力越大；（3）用刻度尺 物体下表面到水面距离，可根据V＝Sh，求得圆柱体的排开水的体积，再求出每次浮力与排开液体体积的比。故答案为：（1）4；0.8；（2）当液体的密度相同时，物体排开液体的体积越大，物体受到的浮力越大；（3）刻度尺；物体下表面到水面距离。27．【分析】（1）导体是容易导电物体，将导体接入电路中，有电流产生，灯泡会发光；绝缘体是不容易导电的物体，将绝缘体接入电路中，电流不能通过，灯泡不发光；（2）电阻是导体本身的性质，电阻的大小不能直接观察，可通过与灯泡串联，根据灯泡的亮暗间接判断电阻的大小；（3）灯泡发光，是由于电流通过灯丝而发热并发光，故灯丝产热越多，温度越高，灯越亮；（4）灯泡的亮暗与灯的实际功率有关；（5）串联电路中，电流处处相等，L1亮L2不亮（电路无故障），因为两灯的电阻不同，电阻大的分的电压大，实际功率大，电阻小，分压小，实际功率小。【解答】解：（1）导体是容易导电物体，将导体接入电路中，有电流产生，灯泡会发光；（2）电阻是导体本身的性质，电阻的大小不能直接观察，可通过与灯泡串联，灯泡越暗，说明串联的电阻大；（3）灯泡发光，是由于电流通过灯丝而发热并发光，故灯丝产热越多，温度越高，灯越亮；故灯泡亮度反应灯丝温度；（4）灯泡的亮暗反应灯的实际功率的大小；（5）串联电路中，电流处处相等，L1亮L2不亮（电路无故障），两灯的电阻不同，则电阻小的分的电压小，实际功率小。故答案为：（1）导体；（2）暗；（3）灯丝温度；（4）灯泡电功率；（5）两灯的电阻不同，串联电路中电阻小的分的电压小，实际功率小。五、计算题28．【分析】（1）知道电动汽车工作时电动机的最大功率和工作电压，根据P＝UI求出电动机工作时最大电流；（2）根据W＝Pt求出电动机工作5min电流所做的功；（3）已知路程和时间，利用速度公式计算速度。【解答】解：（1）由P＝UI可得，电动机工作时最大电流：I大＝＝＝300A，（2）由P＝可得，电动机工作30min电流所做的功：W＝P大t＝90×103W×30×60s＝1.62×108J；（3）电动汽车在高速公路行驶120km，用时1.5h，汽车在高速公路行驶的速度v＝＝＝80km/h。答：（1）电动汽车工作时电动机最大功率为90kW，工作电压为300V，电动机工作时最大电流是300A；（2）电动汽车工作时电动机最大功率为90kW时，电动机工作30min，电流所做的功是1.62×108J；（3）该电动汽车在高速公路行驶120km，用时1.5h，汽车在高速公路行驶的速度是80km/h。
