2023年山东省潍坊市潍城区、寒亭区、坊子区、奎文区中考一模物理试题（含答案）

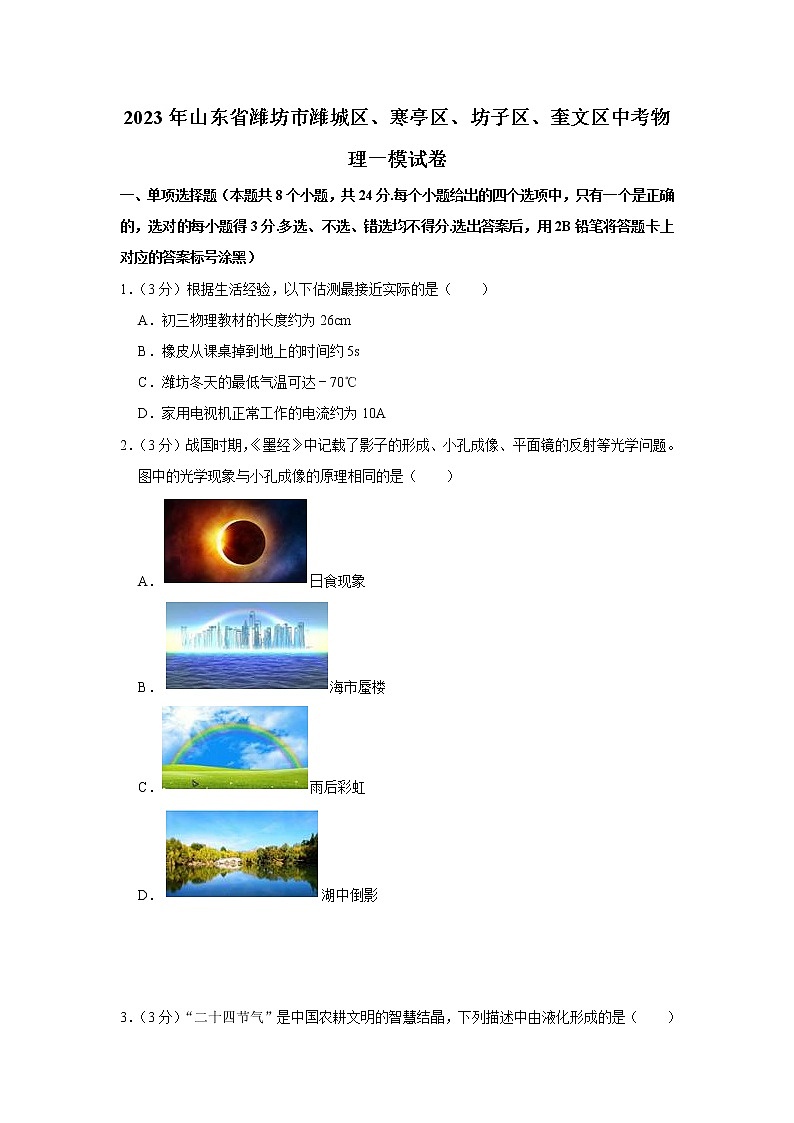

2023年山东省潍坊市潍城区、寒亭区、坊子区、奎文区中考物理一模试卷

一、单项选择题（本题共8个小题，共24分.每个小题给出的四个选项中，只有一个是正确的，选对的每小题得3分.多选、不选、错选均不得分.选出答案后，用2B铅笔将答题卡上对应的答案标号涂黑）

1．（3分）根据生活经验，以下估测最接近实际的是（　　）

A．初三物理教材的长度约为26cm

B．橡皮从课桌掉到地上的时间约5s

C．潍坊冬天的最低气温可达﹣70℃

D．家用电视机正常工作的电流约为10A

2．（3分）战国时期，《墨经》中记载了影子的形成、小孔成像、平面镜的反射等光学问题。图中的光学现象与小孔成像的原理相同的是（　　）

A．日食现象

B．海市蜃楼

C．雨后彩虹

D．湖中倒影

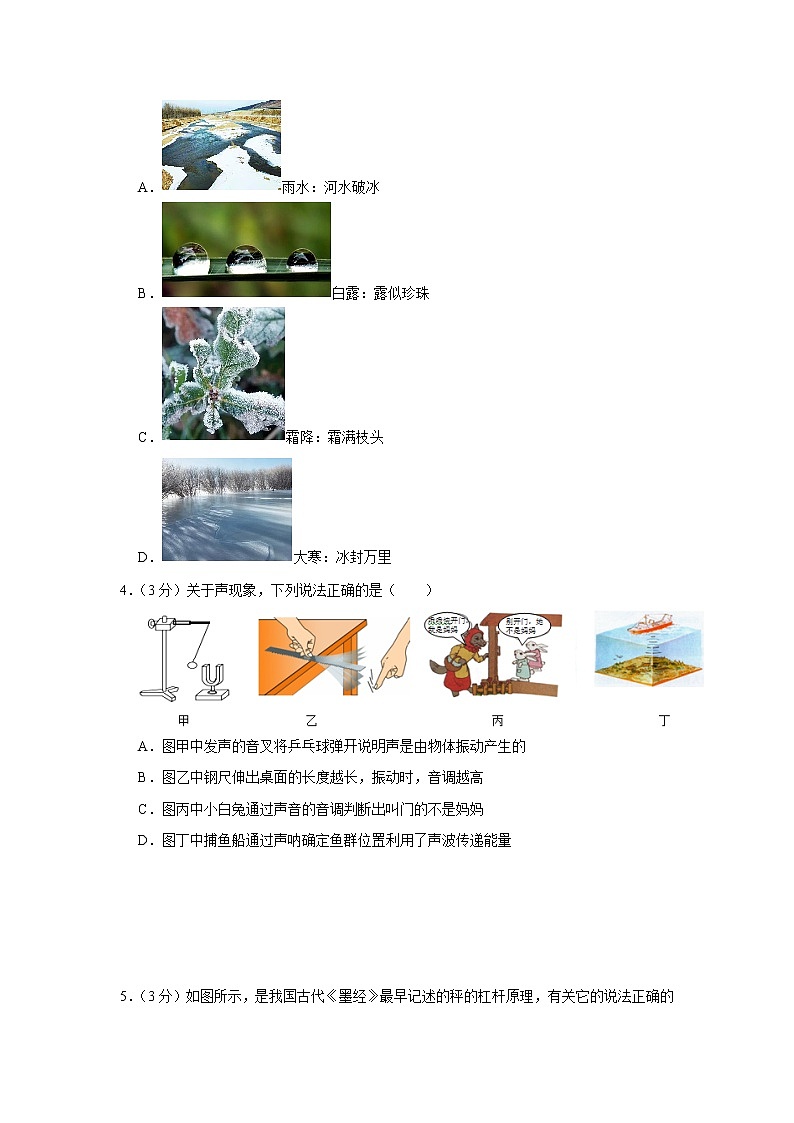

3．（3分）“二十四节气”是中国农耕文明的智慧结晶，下列描述中由液化形成的是（　　）

A．雨水：河水破冰

B．白露：露似珍珠

C．霜降：霜满枝头

D．大寒：冰封万里

4．（3分）关于声现象，下列说法正确的是（　　）

A．图甲中发声的音叉将乒乓球弹开说明声是由物体振动产生的

B．图乙中钢尺伸出桌面的长度越长，振动时，音调越高

C．图丙中小白兔通过声音的音调判断出叫门的不是妈妈

D．图丁中捕鱼船通过声呐确定鱼群位置利用了声波传递能量

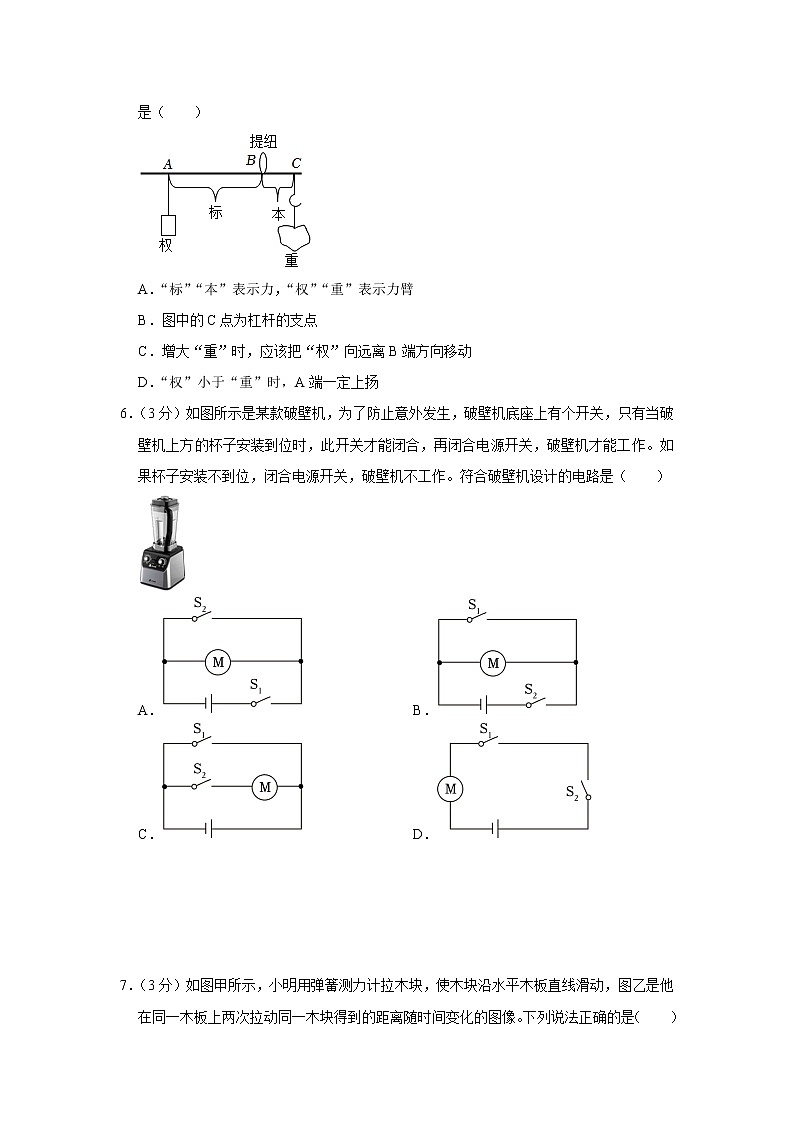

5．（3分）如图所示，是我国古代《墨经》最早记述的秤的杠杆原理，有关它的说法正确的是（　　）

A．“标”“本”表示力，“权”“重”表示力臂

B．图中的C点为杠杆的支点

C．增大“重”时，应该把“权”向远离B端方向移动

D．“权”小于“重”时，A端一定上扬

6．（3分）如图所示是某款破壁机，为了防止意外发生，破壁机底座上有个开关，只有当破壁机上方的杯子安装到位时，此开关才能闭合，再闭合电源开关，破壁机才能工作。如果杯子安装不到位，闭合电源开关，破壁机不工作。符合破壁机设计的电路是（　　）

A． B．

C． D．

7．（3分）如图甲所示，小明用弹簧测力计拉木块，使木块沿水平木板直线滑动，图乙是他在同一木板上两次拉动同一木块得到的距离随时间变化的图像。下列说法正确的是（　　）

A．木块第1次受到的拉力较大

B．木块第2次受到的摩擦力较大

C．第1次拉力做功的功率较大

D．第1次拉力做的功较多

8．（3分）如图所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（　　）

A．电灯变暗

B．电压表V1的示数不变

C．电压表V2的示数变小

D．电压表V1与电流表示数的比值变小

二、多项选择题（本题共4个小题，共16分.每个小题给出的四个选项中，至少有两个是正确的，选对的每小题得4分，选对但不全的得2分，选错或不选的得0分.）

（多选）9．（4分）伴随着新能源汽车的兴起，增程式电动汽车也开始进入人们的视野，它解决了纯电动车无法解决的里程焦虑。在电池电量充足时，电池驱动电机，发动机不参与工作。当电池电量消耗到一定程度时，发动机启动，对电池进行充电。有关能量转化分析正确的是（　　）

A．电池驱动电机，将电能转化为机械能

B．发动机工作时，将机械能转化为化学能

C．给电池充电时，将电能转化为化学能

D．电池放电时，将电能转化为化学能

（多选）10．（4分）如图甲所示，为了比较a、b两物质的吸热能力，将质量相同、初温不同的a、b两种物质放入相同的烧杯，并用相同的酒精灯分别进行加热，根据实验数据作出的温度随时间变化的图像如图乙所示，以下说法正确的是（　　）

A．0～60s，两物质内能增加的一样多

B．0～60s，b物质吸收的热量多

C．a物质60s后不再被加热

D．a物质更适合做冷却剂

（多选）11．（4分）某同学家新房装修时，工人师傅在地面与平台间搭一斜木板，用400N的拉力将瓷砖沿木板从地面匀速拉上平台，如图所示。已知平台高3m，木板长5m，瓷砖重500N，整个过程中空气阻力忽略不计。下列说法正确的是（　　）

A．拉力做的有用功是2000J

B．工人师傅做的功为2000J

C．瓷砖受到的摩擦力是400N

D．减小斜面的粗糙程度，其机械效率变大

（多选）12．（4分）如图甲所示，是商场内一种智能电动扶梯，当无乘客乘坐电梯时，电动机低速运转，电梯以较小的速度上升，当有乘客乘坐电梯时，电动机高速度运转，电梯以较大的速度上升。其内部电路可简化为如图乙所示，其中M为带动电梯运转的电动机，R1为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏电阻，电源两端的电压均保持不变。有关这个电路的说法正确的是（　　）

A．R的阻值随压力的增大而减小

B．当有乘客站在电梯上时，衔铁上的动触点与触点1接触

C．当有乘客站在电梯上时，电磁铁线圈的耗电功率变大

D．若适当增加R1的阻值，可减小无乘客时电动机消耗的电功率

三、作图题（本题有2个小题，共6分）

13．（3分）如图所示，MN是凸透镜的主光轴，F是凸透镜的焦点，OA是主光轴上的点光源S发出的光经过平面镜后的反射光线。（1）请做出OA的入射光线和点光源S；（2）请做出OA经过透镜后的折射光线。

14．（3分）把吊扇按安全用电原则接入电路，要求：调速开关控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢。

四、实验探究题（本题共3个小题，共24分）

15．（6分）中学生应特别注意用眼卫生，保护视力。小明利用透明薄膜、注射器和橡胶管制作了一个水透镜来代替眼睛的晶状体和角膜，利用推动和抽拉注射器的活塞来代替睫状体的收缩和放松。

将平行光源，水透镜，光屏依次安装在光具座上，慢慢推动活塞将水注入到透明薄膜中，观察薄膜的形状，测出不同情况下水透镜的焦距f，记录数据如表：

（1）某次，小明将水透镜固定在光具座上，调节F光源与光屏的位置，使光屏上呈现清晰的像，如图所示，此时成像的特点与 　   　相同（选填“照相机”、“投影仪”或“放大镜”）；

（2）推动注射器将水注入活塞，发现像不清晰了，根据表格中的数据信息，要找到清晰的像，光屏应沿光具座移动的方向及这样操作的分析过程 　   　；

（3）下列图中能反映上面过程包含的原理的是 　   　。

16．（8分）交通安全宣传语中有一句“交通事故十个里边八个快”，说明车速导致的安全事故很多。小明又看到道路标志牌上显示不同车型设定的最高行驶速度不一样，如图甲，大型客车及载物货车的最高行驶速度比小型客车的更低。他猜想动能的大小跟物体的速度和质量有关。他设计实验研究影响动能大小的因素，选用的实验器材有：斜面、长木板、钢球A和钢球B（钢球A的质量大于钢球B的质量）、木块、小车、刻度尺。

如图乙所示，实验步骤如下：

首先，让钢球A从斜面一定高度h由静止开始滚下，在水平面上运动，运动的钢球A碰到木块后，能将木块撞出一段距离；记录多组钢球A在斜面的高度h和木块被钢球撞击后移动的距离s1；

然后，换用钢球B重复上边的实验，记录多组钢球B在斜面的高度h和木块被钢球撞击后移动的距离s2；

实验数据表如下：

（1）实验中木块的作用是 　   　；

（2）让钢球从斜面不同高度滑下来的目的是 　   　。

（3）通过分析钢球A的s1与h的多组实验数据，可初步得到的结论是：　   　；

（4）通过分析表中数据，小明还得出动能与质量的关系，请分析说明大型客车及载物货车的最高行驶速度比小型客车的更低的道理 　   　。

17．（10分）小明用实验室中的器材测量2.5V小灯泡的电功率，如图所示。

（1）请用笔画线代替导线将电路连接完整，要求：①向左移动滑片，灯泡变暗；②导线不能交叉。

（2）闭合开关后发现灯泡不亮，电压表示数为电源电压，电流表几乎没有示数，则电路故障可能是 　   　。

（3）排除故障后，再闭合开关，移动滑片，当电压表的示数为2V时，电流表的示数如图乙所示，则此时小灯泡的功率为 　   　。

（4）继续实验时发现电压表突然损坏，小明设计实验用已知阻值为R0的定值电阻代替电压表测量小灯泡的额定功率，设计的实验电路如图丙所示，请将下列实验步骤补充完整。

①闭合开关S、S2，断开开关S1，移动滑片，　   　；

②保持滑片不动，闭合开关S、S1，断开开关S2，读出电流表的示数为I；

③则小灯泡的额定功率的表达式：　   　。（用U额、I和R0表示）

五、计算题（本题共3个小题，共30分.解答时写出必要的文字说明、公式和重要的计算步骤，物理量要写明数值和单位，只写出最后答案的不得分）

18．（8分）如图所示是电辅热式太阳能热水器的主机，它外接太阳能真空管，既可以通过太阳能加热水，也可以通过电加热水。其主机容量是100L，装满水，晴天时太阳照射8h可以将水温从20℃升高到60℃。日照8h太阳能真空管吸收的太阳能是4.2×107J；阴天时，只使用电加热，电功率是4000W。[水的密度ρ水＝1.0×103kg/m3，水的比热容为c水＝4.2×103J/（kg•℃）]求：

（1）水从20℃升高到60℃吸收的热量；

（2）太阳能转化内能的效率；

（3）不考虑热量损失，单独使用电加热让水从20℃升高到60℃，所需要的时间。

19．（10分）有一种特殊的半导体电阻，它的电阻RT随着温度T变化曲线，如图（甲）所示。某同学使用这种电阻为烤箱设计了一个温控电路，如图（乙）所示。温控电路由控制电路和工作电路两部分组成。在控制电路中，定值电阻R0＝10Ω，电阻RT与电压鉴别器并联，电压鉴别器相当于电压表，电源电压可调节。现将电源电压U控调到9V，当电压鉴别器两端的电压达到6V以上时，电压鉴别器会自动将工作电路开关S断开。工作电路的电压为220V，电热丝R1＝100Ω。求：

（1）工作电路正常工作的电功率；

（2）烤箱内温度达到60℃时，电压鉴别器两端的电压UT；

（3）调节控制电路中的电源电压U控为8V，电压鉴别器自动断开开关S时，烤箱内的温度。

20．（12分）智能制造是第四次工业革命的核心技术，如图所示是为圆柱体涂抹防护油的智能装置。其外壳是敞口的长方体容器，距容器底面h0＝0.1m处固定一支撑板C，C的中心有面积为S孔＝8×10﹣3m2的小圆孔，圆柱体放在支撑板C的正中央。容器的左下角有注油口，防护油能够匀速注入长方体容器内部，当油的深度h1＝0.175m时，圆柱体刚好浮起离开支撑板C。随着液面升高，圆柱体竖直上浮，当油面上升到压力传感器时，停止注油，此时撑杆的P点对圆柱体有F压＝20N的竖直向下的压力。已知圆柱体底面积S柱＝2×10﹣2m2，重12N，支撑板C的厚度不计，g取10N/kg。求：

（1）注油前，圆柱体对支撑板C的压强；

（2）防护油的密度ρ油；

（3）圆柱体的高度h柱。

参考答案与试题解析

一、单项选择题（本题共8个小题，共24分.每个小题给出的四个选项中，只有一个是正确的，选对的每小题得3分.多选、不选、错选均不得分.选出答案后，用2B铅笔将答题卡上对应的答案标号涂黑）

1．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。

【解答】解：A．一根筷子的长度约25cm，八年级物理课本的长度略大于此数值，故A符合实际；

B．橡皮从课桌掉到地上的时间不到1s，故B不符合实际；

C．潍坊冬天的最低气温可达﹣20℃左右，故C不符合实际；

D．家用电视机正常工作的电流约为0.5A，故D不符合实际。

故选：A。

2．【分析】光在同种均匀介质中沿直线传播，如：激光准直、小孔成像、影子的形成、日食和月食的的形成等。

【解答】解：小孔成像的原理是光在同种均匀介质中沿直线传播；

A、日食是由光的直线传播形成的，故A正确；

B、海市蜃楼是由光的折射形成的，故B错误；

C、雨后彩虹是由光的折射形成的，故C错误；

D、湖中倒影，属于平面镜成像，是由光的反射形成的，故D错误。

故选：A。

3．【分析】物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；由液态变为气态的过程叫汽化，由气态变为液态的过程叫液化；物质由固态直接变为气态的过程叫升华，由气态直接变为固态的过程叫凝华。其中，熔化、汽化、升华吸收热量，凝固、液化、凝华放出热量。

【解答】解：A、河水破冰，是冰吸收热量熔化成水的过程，故A不符合题意；

B、露是空气中的水蒸气遇冷液化形成的，故B符合题意；

C、霜是空气中的水蒸气遇冷凝华形成的，故C不符合题意；

D、冰是水放热凝固形成的，故D不符合题意。

故选：B。

4．【分析】（1）声音是由物体振动产生的；

（2）音调的高低与发声体的振动快慢有关，物体振动越快，音调就越高，物体振动越慢，音调就越低；

（3）音色反映的是声音的品质与特色，它跟发声体的材料和结构有关；

（4）声音可以传递信息，也可以传递能量。

【解答】解：A、发声的音叉将乒乓球弹开，该现象说明发声的物体在振动，故A正确；

B、尺子发出声音的音调高低与尺子的振动快慢有关，当尺子伸出桌面的长度越长时，振动越慢，发出声音的音调越低，故B错误；

C、不同材料的物体发出声音的音色不同，所以小兔子根据音色判断出叫门的不是妈妈，故C错误；

D、捕鱼船通过声呐确定鱼群位置是利用超声波的反射来传递信息，不是传递能量，故D错误。

故选：A。

5．【分析】由题意可知，“权”、“重”分别为杠杆的动力和阻力，“标”、“本”分别为动力臂和阻力臂，根据杠杆平衡原理条件可知，“权”ד标”＝“重”ד本”。

【解答】解：A、力臂是支点到力的作用线的距离，“权”相当于现在的砝码，即动力，把秤的支点到权的距离称之为“标”，在物理中，我们把它称之为动力臂；

重就是重物，相当于杠杆的阻力，把秤的支点到权的距离称之为“本”，在物理中，我们把它称之为阻力臂；则“标”、“本”表示为力臂，“权”、“重”表示为力，故A错误；

B、图中的C点为阻力的作用点，杠杆的支点是B点，故B错误；

C、增大“重”时，由于“权”和“本”不变 根据杠杆平衡原理条件“权”ד标”＝“重”ד本”可知：应把“标”变大，即把“权”向A端移，故C正确；

D、“权”小于“重”时，根据杠杆平衡原理条件“权”ד标”＝“重”ד本”可知：“标”大于“本”，杠杆可能在水平位置平衡，所以A端不一定上扬，故D错误。

故选：C。

6．【分析】根据题意可知只有两个开关同时闭合时，电动机才能工作，由此得出正确电路图。

【解答】解：由题意可知，只有开关S1、S2都闭合后，破壁机才开始工作，即电动机开始工作，说明两开关相互影响，一个开关不能单独控制电动机，则两开关是串联的，即两开关、电动机与电源组成串联电路，故D正确，ABC错误。

故选：D。

7．【分析】（1）滑动摩擦力的大小只与压力和接触面的粗糙程度有关；先判断两次运动过程中滑动摩擦力的大小，然后根据图像判断木块两次的运动状态，然后根据二力平衡的条件分析拉力和摩擦力的关系；

（2）根据决定功率的因素即木块的拉力和木块的速度进行分析；

（3）根据作用在物体上的拉力和在拉力方向上通过的距离，利用公式W＝Fs比较两次做功的多少。

【解答】解：AB、由于滑动摩擦力的大小只与压力大小和接触面的粗糙程度有关，上述两种过程中，木块对木板的压力没有变，接触面的粗糙程度没有变，故两次运动过程中滑动摩擦力相等，故B错误；

从图像上可以看出，木块两次都是做匀速直线运动，而做匀速直线运动的物体受平衡力作用，所以两次木块受到的拉力和摩擦力相等，因为摩擦力相等，拉力也相等 故A错误；

C、从图中可以看出第1次木块运动的速度较大，而木块所受的拉力不变，根据公式P＝＝＝Fv可知，拉力第1次做功的功率大，故C正确；

D、两次的拉力相同，两次运动距离也相等，所以两次做的功相等，故D错误。

故选：C。

8．【分析】由电路图可知，闭合开关后，电灯L与滑动变阻器R串联，电压表V1测变阻器R两端的电压，电压表V2测灯泡L两端的电压，电流表A测电路中的电流。根据滑片的移动可知变阻器R接入电路中的电阻变化，进一步得出电路的总电阻变化，电源电压保持不变，根据欧姆定律可知电路中的电流变化，利用串联电路的分压特点可知变阻器R两端分得的电压变化，然后得出电压表V1与电流表示数的比值变化，根据串联电路的电压特点可知电灯两端的电压变化，再根据P＝UI可知电灯的实际功率的变化，进一步得出电灯亮暗的变化。

【解答】解：由电路图可知，闭合开关后，电灯L与滑动变阻器R串联，电压表V1测变阻器R两端的电压，电压表V2测灯泡L两端的电压，电流表A测电路中的电流。

将滑动变阻器的滑片向左移动过程中，变阻器R接入电路中的电阻变小，电路的总电阻变小，

电源电压保持不变，由I＝可知，电路中的电流变大，即电流表的示数变大，

由串联电路的分压特点可知，变阻器R两端分得的电压变小，即电压表V1的示数变小，故B错误；

则电压表V1与电流表示数的比值变小，故D正确；

因串联电路中总电压等于各分电压之和，

所以，电灯两端的电压变大，即电压表V2的示数变大，故C错误；

因灯泡的亮暗取决于实际功率的大小，

所以，由P＝UI可知，电灯的实际功率变大，电灯变亮，故A错误。

故选：D。

二、多项选择题（本题共4个小题，共16分.每个小题给出的四个选项中，至少有两个是正确的，选对的每小题得4分，选对但不全的得2分，选错或不选的得0分.）

9．【分析】根据增程式电动汽车的工作过程，判断在不同的阶段消耗和获得的能量，可做出判断。

【解答】解：A、电池驱动电机的过程中，将电能转化为机械能，故A正确；

B、发动机启动发电时，将燃料燃烧释放的内能先转化为机械能，再转化为电能，故B错误；

C、给电池充电时，将产生的电能转化为电池的化学能，故C正确；

D、电池放电时，将化学能转化为电能，再提供给汽车转化为机械能，故D错误。

故选：AC。

10．【分析】（1）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；物体增加的内能等于物质吸热的热量；

（2）根据图乙可知，a物质60s后继续吸热，但温度不变；

（3）使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。根据图乙结合Q＝cmΔt分析。

【解答】解：AB、根据转换法，相同时间两种物质吸热相同，故0～60s，两物质内能增加的一样多，故A正确；B错误；

C、a物质60s后继续吸热，但温度不变，故C错误；

D、使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。加热60秒，a升高的温度为30℃，b升高的温度为40℃，故a的吸热能力强，a的比热容大，根据Q＝cmΔt，在质量和升高的温度相同时，a吸热多，故a液体更适合作发动机的冷却液，故D正确。

故选：AD。

11．【分析】（1）知道瓷砖重力、斜面高，利用W＝Gh求拉力做的有用功；

（2）知道拉力大小、斜面长，利用W＝Fs求工人师傅做的功（总功）；

（3）使用斜面，克服瓷砖与斜面间摩擦力做的功为额外功，W额＝W总﹣W有用，再利用W额＝fs求瓷砖受到的摩擦力；

（4）减小斜面的粗糙程度，斜面的倾斜程度、斜面长、斜面高都不变，在木板上拉上相同的物体，压力不变，物体受到的摩擦力减小，额外功减小，做功相同的有用功，总功减小，利用η＝分析斜面机械效率的大小变化。

【解答】解：

A、拉力做的有用功：W有用＝Gh＝500N×3m＝1500J，故A错误；

B、工人师傅做的功（总功）：W总＝Fs＝400N×5m＝2000J，故B正确；

C、使用斜面，克服瓷砖与斜面间摩擦力做的功为额外功，W额＝W总﹣W有用＝2000J﹣1500J＝500J，

由W额＝fs可得瓷砖受到的摩擦力：

f＝＝＝100N，故C错误；

D、减小斜面的粗糙程度，斜面的倾斜程度、斜面长、斜面高都不变，在木板上拉上相同的瓷砖，压力不变，瓷砖受到的摩擦力减小，额外功减小，做功相同的有用功，总功减小，由η＝可知斜面的机械效率变大，故D正确。

故选：BD。

12．【分析】（1）（2）根据图可知，当衔铁与触点1接触时，R1与电机串联，当衔铁与触点2接触时，电阻R1断路，据此分析R的阻值与压力的关系；

（3）当有乘客站在电梯上时，根据R阻值的变化判定电流的变化，根据P＝I2R分析电功率的变化；

（4）根据电功率公式P＝UI分析功率的变化。

【解答】解：A、，当有乘客乘坐电梯时，压力变大，电动机高速度运转，电梯以较大的速度上升，这说明电动机所在电路的电流较大，根据欧姆定律可知，电动机所在电路的电阻较小，所以动触点与静触点2连通，此时电磁铁的磁性较强，通过电磁铁的电流较大，电路中的总电阻较小，R的阻值较小，所以R的阻值随压力的增大而减小，故A正确；

B、当有乘客站在电梯上时，压敏电阻受到的压力变大，电阻变小，根据欧姆定律，电磁铁中的电流变大，电磁铁中的磁性增强，吸下衔铁，衔铁上的动触点与触点2接触，故B错误；

C、当有乘客站在电梯上时，压敏电阻受到的压力变大，电阻变小，根据欧姆定律，电磁铁中的电流变大，电磁铁线圈的耗电功率P＝I2R变大，故C正确；

D、若适当增大R1的阻值，此时工作电路的总电阻增大，电路中的电流变小；根据串联电路的分压规律可知，R1的分担的电压变大，根据串联电路的电压规律可知，电动机两端的电压变小，根据P＝UI可知：可减小无乘客时电动机消耗的电功率，故D正确。

故选：ACD。

三、作图题（本题有2个小题，共6分）

13．【分析】（1）根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线。

（2）仔细观察入射光线和折射光线的特点，根据凸透镜的光学特点作图。

【解答】解：过反射点O垂直于镜面作出法线，根据反射光线与入射光线分居法线两侧，反射角等于入射角，在法线左侧作出入射光线，交主光轴OA于点S，即为光源S；

对于凸透镜，过焦点的光线经凸透镜折射后，其折射光线平行于主光轴；如下图所示。

14．【分析】调速器开关相当于滑动变阻器，调速器要接在火线与吊扇之间，吊扇在连接时要注意左零、右火、上接地。

【解答】解：调速开关滑片顺时针转动时，吊扇风速减慢，说明接入电路的电阻值变大，应将中间和右侧接线柱接入电路；吊扇在连接时要注意左零、右火、上接地，如图所示：

四、实验探究题（本题共3个小题，共24分）

15．【分析】（1）凸透镜成实像时，物距大于像距，成倒立、缩小的实像，其应用是照相机；

（2）凸透镜成实像时，在物距不变的情况下，焦距变小，像距变小；

（3）近视眼成像时，像成在视网膜的前方，需要配戴凹透镜矫正。

【解答】解：（1）根据图示可知，此时的物距大于像距，成倒立、缩小的实像，与照相机的成像原理是相同的；

（2）推动注射器将水注入活塞，发现像不清晰了，根据表格中的数据信息可知，透镜对光的折射能量变强，焦距变小，在物距不变的情况下，像距会变小，此时应让光屏靠近凸透镜，才能呈现清晰的像；

（3）像成在视网膜的前方，这是近视眼，需要佩戴对光线具有发散作用的凹透镜来矫正，故选AC。

故答案为：（1）照相机；（2）推动注射器将水注入活塞，透镜对光的折射能量变强，焦距变小，在物距不变的情况下，像距会变小，此时应让光屏靠近凸透镜，才能呈现清晰的像；（3）AC。

16．【分析】（1）实验中观察木块被撞击后移动的距离来判断小球动能的大小，用到了转换法；

（2）钢球到达水平面的速度由钢球滑下的高度决定；

（3）影响物体动能大小的因素有质量和速度，找出相同的量和变化的量，分析得出动能大小与变化量的关系；

（4）速度一定时，质量越大，动能越大。

【解答】解：（1）实验中钢球动能的大小是通过小木块移动的距离来反映的；

（2）让钢球从斜面不同高度滑下来的目的是使钢球到达水平面的速度不同；

（3）分析钢球A的s1与h的多组实验数据可得物体的质量相同，下滑的高度不同，下滑的高度大，运动到水平面时速度大，推动木块滑行的距离大，故物体质量相同时，速度越大，动能越大；

（4）钢球滚下的高度相同，到达水平面时的速度是相同的，钢球的质量越大，推动木块移动的距离越远，动能越大，故速度相同时，质量越大，动能越大；

大型客车、载货汽车质量大，在相同速度的情况下，其动能也大，一旦发生紧急情况，造成的伤害也会更严重，因此，在相同道路，大型客车、载货汽车最高行驶速度比小型客车最高行驶速度小。

故答案为：（1）通过木块移动的距离反映动能的大小；（2）使钢球到达水平面的速度不同；（3）质量一定，物体的速度越大，动能越大；（4）大型客车、载货汽车质量大，在相同速度的情况下，其动能也大，一旦发生紧急情况，造成的伤害也会更严重。

17．【分析】（1）根据滑片P向左移动灯变暗，确定变阻器右下接线柱连入电路中与灯串联；根据小灯泡的额定电压为2.5V确定电压表选用小量程与灯并联，注意电流从电表正接线柱流入；

（2）闭合开关，电流表几乎没有示数，电压表示数为电源电压，说明电压表串联接入电路，即与电压表并联部分电路断路；

（3）由图示电流表确定其量程与分度值，然后读出其示数，再由P＝UI求出灯泡的功率；

（4）要测灯的额定功率，应先使灯正常发光，在没有电压表的情况下，电流表与定值电阻R0应起到电压表的测量作用，故将R0与电流表串联后再与灯并联，通过移动变阻器的滑片使电流表示数为I1＝时，由并联电路电压的规律，灯两端的电压为额定电压，灯正常发光；

保持滑片位置不变，通过开关的转换，使电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律求出灯的额定电流，根据P＝UI写出灯的额定功率的表达式。

【解答】解：（1）由题意可知，向左移动滑片，灯泡变暗，即电流变小，电阻变大，故变阻器右下接线柱连入电路中与灯串联，小灯泡的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

（2）闭合开关后发现灯泡不亮，电流表几乎没有示数，电压表示数为电源电压，说明电压表串联接入电路，即与电压表并联部分电路断路，则故障原因可能是小灯泡断路；

（3））由乙图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.34A；

灯泡的功率P＝UI＝2V×0.34A＝0.68W；

（4）实验步骤：

①正确连接电路，闭合开关S、S2，断开开关S1，移动滑片使电流表示数为；

②保持滑片不动，闭合开关S、S1，断开开关S2，读出电流表的示数为I；

③在步骤①中，灯泡和R0并联，电流表测定值电阻的电流，由欧姆定律，定值电阻两端的电压为：

U0＝I1R0＝×R0＝U额，根据并联电路电压的规律，灯两端的电压为额定电压，灯正常发光；

在步骤②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流：

I额＝I﹣，

则小灯泡的额定功率表达式：

P额＝U额I额＝U额•（I﹣）。

故答案为：（1）见解答图；（2）小灯泡断路；（3）0.68W；（4）移动滑片使电流表示数为；U额•（I﹣）。

五、计算题（本题共3个小题，共30分.解答时写出必要的文字说明、公式和重要的计算步骤，物理量要写明数值和单位，只写出最后答案的不得分）

18．【分析】（1）根据公式m＝ρV求出100L水的质量，再利用公式Q吸＝cmΔt求出水从20℃升高到60℃吸收的热量；

（2）利用公式η＝求出太阳能转化内能的效率；

（3）利用公式t＝求出不考虑热量损失，单独使用电加热让水从20℃升高到60℃所需要的时间。

【解答】解：（1）水的体积为：

V＝100L＝0.1m3；

100L水的质量为：

m＝ρV＝1.0×103kg/m3×0.1m3＝100kg；

水从20℃升高到60℃吸收的热量为：

Q吸＝cmΔt＝4.2×103J/（kg•℃）×100kg×（60℃﹣20℃）＝1.68×107J；

（2）太阳能转化内能的效率为：

η＝＝＝40%；

（3）不考虑热量损失，单独使用电加热让水从20℃升高到60℃，所需要的时间为：

t＝＝＝＝4200s。

答：（1）水从20℃升高到60℃吸收的热量为1.68×107J；

（2）太阳能转化内能的效率为40%；

（3）不考虑热量损失，单独使用电加热让水从20℃升高到60℃，所需要的时间为4200s。

19．【分析】（1）由图乙可知，工作电路只有R1工作，根据P＝求出工作电路正常工作的电功率；

（2）由图乙可知，控制电路中，R0和RT串联，由图甲可知，当烤箱内温度达到60℃时，电阻RT的阻值；根据串联电路的特点可知控制电路的总电阻，根据欧姆定律求出控制电流的电流，根据欧姆定律求出电阻RT的两端电压即为电压鉴别器两端的电压UT；

（3）根据串联电路的电压特点求出当电源电压U控为8V，电压鉴别器自动断开开关S时R0两端的电压，根据欧姆定律求出此时电路中的电流，根据欧姆定律求出RT的阻值，然后由图甲可知此时的温度。

【解答】解：（1）由图乙可知，工作电路只有R1工作，

工作电路正常工作的电功率：P＝＝＝484W；

（2）由图乙可知，控制电路中，R0和RT串联，

由图甲可知，当烤箱内温度达到60℃时，电阻RT的阻值为10Ω，

则控制电路的总电阻：R＝R0+RT＝10Ω+10Ω＝20Ω，

控制电流的电流：I＝＝＝0.45A；

由I＝可知，电压鉴别器两端的电压UT＝IRT＝0.45A×10Ω＝4.5V；

（3）控制电路中的电源电压U控为8V，电压鉴别器自动断开开关S时，R0两端的电压：U0＝U控′﹣UT′＝8V﹣6V＝2V，

此时电路中的电流：I′＝＝＝0.2A，

由I＝可知，RT此时的电阻：RT′＝＝＝30Ω，

由图甲可知，当RT的电阻为30Ω时，烤箱内的温度为180℃。

答：（1）工作电路正常工作的电功率为484W；

（2）烤箱内温度达到60℃时，电压鉴别器两端的电压UT为4.5V；

（3）调节控制电路中的电源电压U控为8V，电压鉴别器自动断开开关S时，烤箱内的温度为180℃。

20．【分析】（1）根据p＝＝算出注油前，圆柱体对支撑板C的压强；

（2）根据V排＝S柱（h﹣h0）算出圆柱体刚好浮起离开支撑板C时浸入油中的体积；圆柱体刚好浮起离开支撑板C时的浮力等于重力，即F浮＝G，根据阿基米德原理F浮＝ρ液gV排算出油的密度；

（3）当油面上升到压力传感器时，停止注油，此时物体刚好全浸，物体排开油的体积等于物体的体积，此时撑杆的P点对圆柱体有20N的竖直向下的压力，根据平衡力算出此时圆柱体受到的浮力，根据阿基米德原理F浮＝ρ液gV排算出排开油的体积为物体体积；根据V＝Sh算出圆柱体的高度。

【解答】解：（1）注油前，圆柱体对支撑板C的压强为：

p＝＝＝＝1000Pa；

（2）圆柱体刚好浮起离开支撑板C时浸入油中的体积为：

V排＝S柱（h﹣h0）＝2×10﹣2m2×（0.175m﹣0.1m）＝0.0015m3；

圆柱体刚好浮起离开支撑板C时的浮力等于重力，即F浮＝G＝12N，

根据阿基米德原理F浮＝ρ液gV排知，

油的密度为：ρ油＝＝＝800kg/m3；

（3）当油面上升到压力传感器时，停止注油，此时撑杆的P点对圆柱体有20N的竖直向下的压力，此时圆柱体受到的浮力为：

F浮′＝G+F压＝12N+20N＝32N，

根据阿基米德原理F浮＝ρ液gV排知，

排开油的体积为：

V排′＝＝＝0.004m3，

因为圆柱体全浸，V＝V排′＝0.004m3，

圆柱体的高度为：h′＝＝＝0.2m。

答：（1）注油前，圆柱体对支撑板C的压强为1000Pa；

（2）防护油的密度为800kg/m3；

（3）圆柱体的高度为0.2m。
