初中物理教科版九年级上册2 电路课文内容课件ppt

这是一份初中物理教科版九年级上册2 电路课文内容课件ppt，共17页。PPT课件主要包含了常考的四种题型，解题方法归纳等内容，欢迎下载使用。

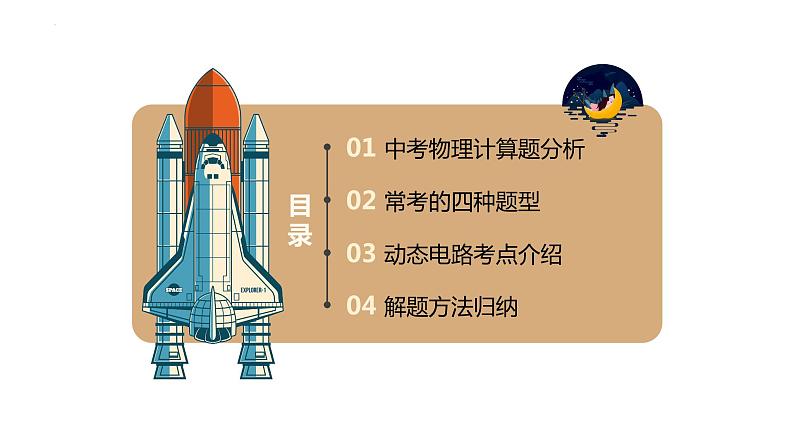

01 中考物理计算题分析
03 动态电路考点介绍

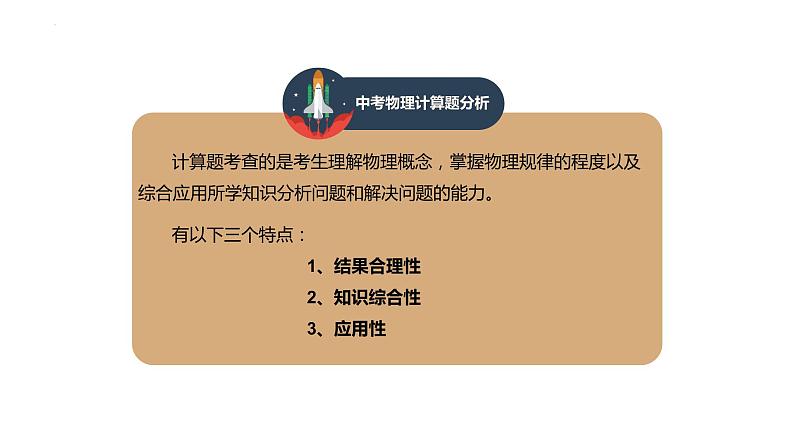

计算题考查的是考生理解物理概念，掌握物理规律的程度以及综合应用所学知识分析问题和解决问题的能力。 有以下三个特点： 1、结果合理性 2、知识综合性 3、应用性

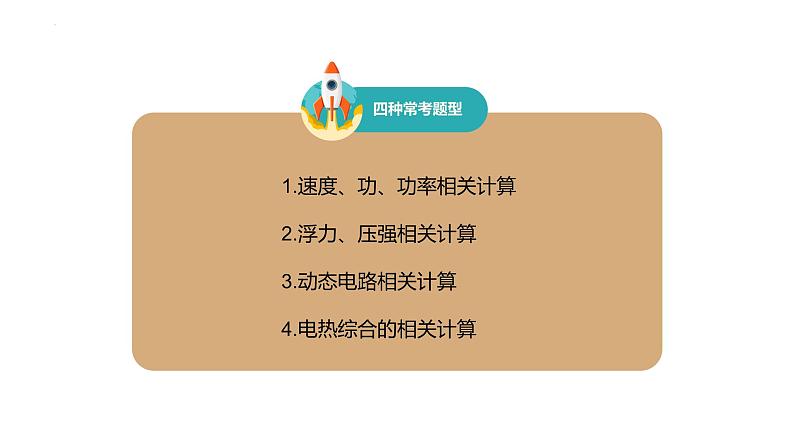

1.速度、功、功率相关计算2.浮力、压强相关计算3.动态电路相关计算4.电热综合的相关计算

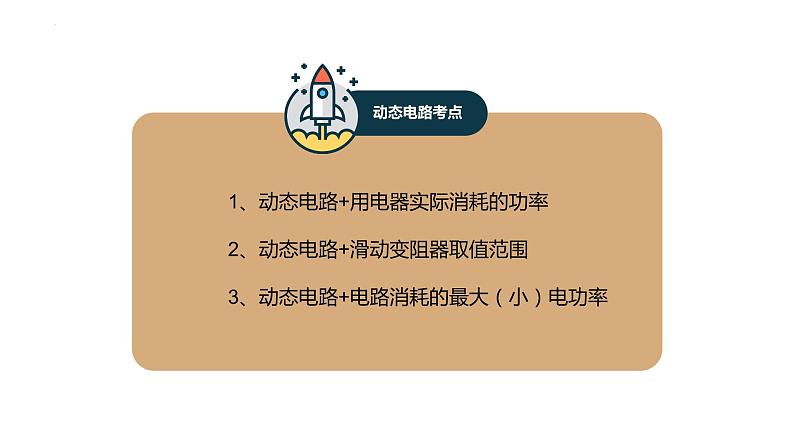

1、动态电路+用电器实际消耗的功率2、动态电路+滑动变阻器取值范围3、动态电路+电路消耗的最大（小）电功率

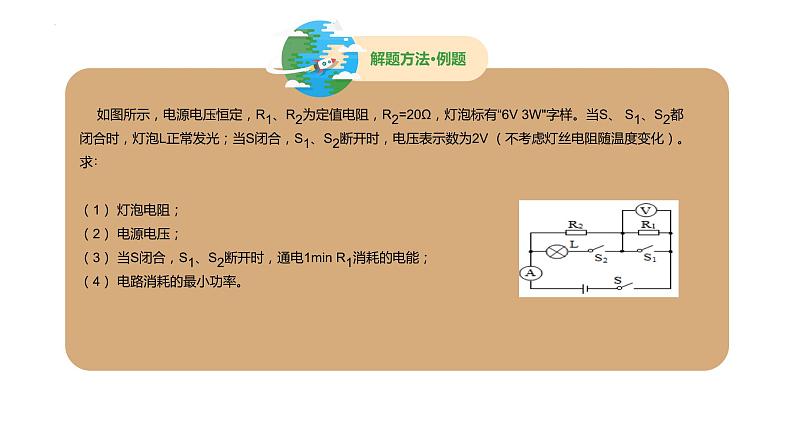

如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V 3W"字样。当S、 S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V （不考虑灯丝电阻随温度变化）。求∶（1） 灯泡电阻；（2） 电源电压；（3） 当S闭合，S1、S2断开时，通电1min R1消耗的电能；（4） 电路消耗的最小功率。
如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V 3W"字样。当S、 S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V （不考虑灯丝电阻随温度变化）。求∶

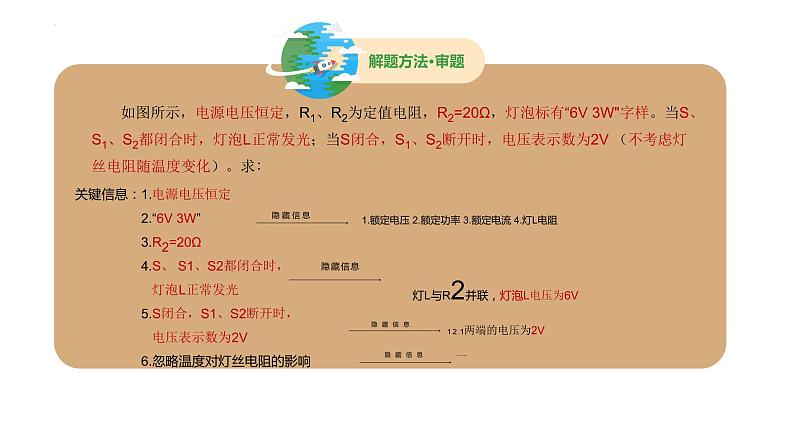

关键信息：1.电源电压恒定 2.“6V 3W” 3.R2=20Ω 4.S、 S1、S2都闭合时， 灯泡L正常发光 5.S闭合，S1、S2断开时， 电压表示数为2V 6.忽略温度对灯丝电阻的影响
1.额定电压 2.额定功率 3.额定电流 4.灯L电阻
灯L与R2并联，灯泡L电压为6V
R1与R2串联，R1两端的电压为2V
灯L的电阻不变，是一个固定值

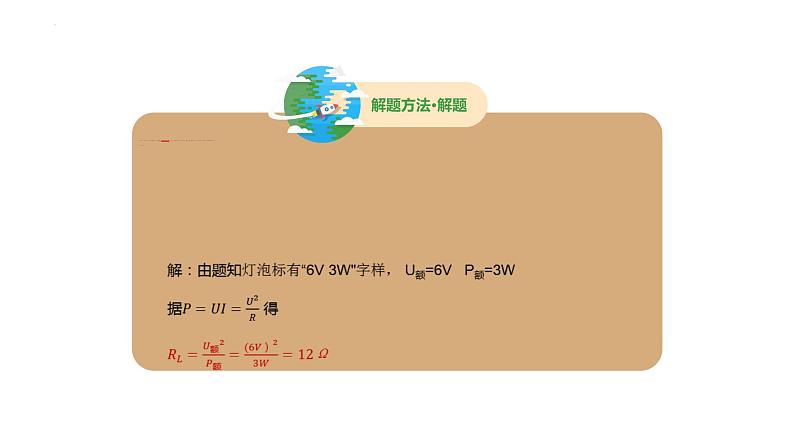

如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V 3W"字样。当S、 S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V （不考虑灯丝电阻随温度变化）。求∶（1） 灯泡电阻；
如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V 3W"字样。当S、 S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V （不考虑灯丝电阻随温度变化）。求∶（2） 电源电压；
解：题知S、 S1、S2都闭合时，灯泡L正常发光，R1短路、则灯L与R2并联得，电源电压：U总=U额=6V
如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V 3W"字样。当S、 S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V （不考虑灯丝电阻随温度变化）。求∶（3） 当S闭合，S1、S2断开时，通电1min R1消耗的电能；
如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V 3W"字样。当S、 S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V （不考虑灯丝电阻随温度变化）。求∶（4） 电路消耗的最小功率。
答：
动态电路解题步骤：1.明确电路连接方式，并画出等效电路图 2.明确各电表作用以及滑动变阻器连入部分阻值 3.根据串并联电路特点以及欧姆定律进行解题
答题规范：1.物理计算题应有适当的文字说明 2.解答过程中要写出计算依据 3.物理计算题中的数据需带上单位 4.答案应包括“五部分”：解答文字说明+所求物理量+公式+数据+单位
总结：当R滑=与之串联的用电器的电阻时， 即R滑=RL(R1)，串联电流相等，U滑=UL(U1)时，滑动变阻器的功率最大。
实际功率解题方法：（1）根据P额和U额求出电阻R P额=U额2/R变形公式：R=U额2/P额（2）根据电阻R和U实（或者I实）求出实际功率 P实=U实2/R （ 或者P实=I实2R ）
