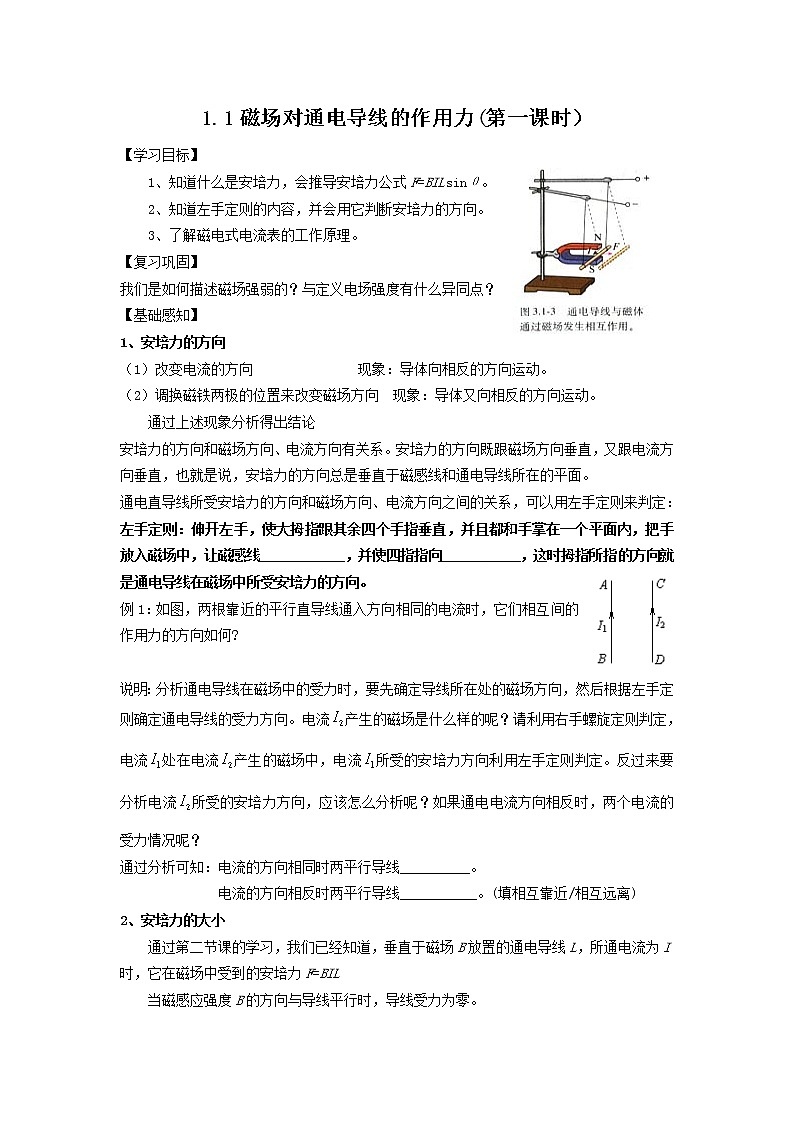

1.1磁场对通电导线的作用力(第一课时）【学习目标】1、知道什么是安培力，会推导安培力公式F=BILsinθ。2、知道左手定则的内容，并会用它判断安培力的方向。3、了解磁电式电流表的工作原理。【复习巩固】我们是如何描述磁场强弱的？与定义电场强度有什么异同点？【基础感知】1、安培力的方向（1）改变电流的方向               现象：导体向相反的方向运动。（2）调换磁铁两极的位置来改变磁场方向  现象：导体又向相反的方向运动。通过上述现象分析得出结论安培力的方向和磁场方向、电流方向有关系。安培力的方向既跟磁场方向垂直，又跟电流方向垂直，也就是说，安培力的方向总是垂直于磁感线和通电导线所在的平面。通电直导线所受安培力的方向和磁场方向、电流方向之间的关系，可以用左手定则来判定：左手定则：伸开左手，使大拇指跟其余四个手指垂直，并且都和手掌在一个平面内，把手放入磁场中，让磁感线____________，并使四指指向___________，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。例1：如图，两根靠近的平行直导线通入方向相同的电流时，它们相互间的作用力的方向如何? 说明：分析通电导线在磁场中的受力时，要先确定导线所在处的磁场方向，然后根据左手定则确定通电导线的受力方向。电流产生的磁场是什么样的呢？请利用右手螺旋定则判定，电流处在电流产生的磁场中，电流所受的安培力方向利用左手定则判定。反过来要分析电流所受的安培力方向，应该怎么分析呢？如果通电电流方向相反时，两个电流的受力情况呢？通过分析可知：电流的方向相同时两平行导线__________。电流的方向相反时两平行导线___________。(填相互靠近/相互远离)2、安培力的大小通过第二节课的学习，我们已经知道，垂直于磁场B放置的通电导线L，所通电流为I时，它在磁场中受到的安培力F=BIL当磁感应强度B的方向与导线平行时，导线受力为零。问题：当磁感应强度B的方向与导线方向成夹角θ时，导线受的安培力多大呢？将磁感应强度B分解为与导线垂直的分量和与导线平行的分量，则，因不产生安培力，导线所受安培力是产生的，故安培力计算的一般公式为： 注意：如图所示当导线与磁场垂直时，弯曲导线的有效长度L等于连接两端点直线的长度，相应的电流沿L由始端流向末端。例2：关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是  （    ）A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半3、磁电式电流表（1）电流表主要由哪几部分组成的？（2）为什么电流表可测出电流的强弱和方向？（3）电流表中磁场分布有何特点呢？为何要如此分布？（4）磁电式仪表的优缺点是什么？做一做：旋转的液体液体为什么会旋转？旋转的方向该如何判定？【课堂检测】
