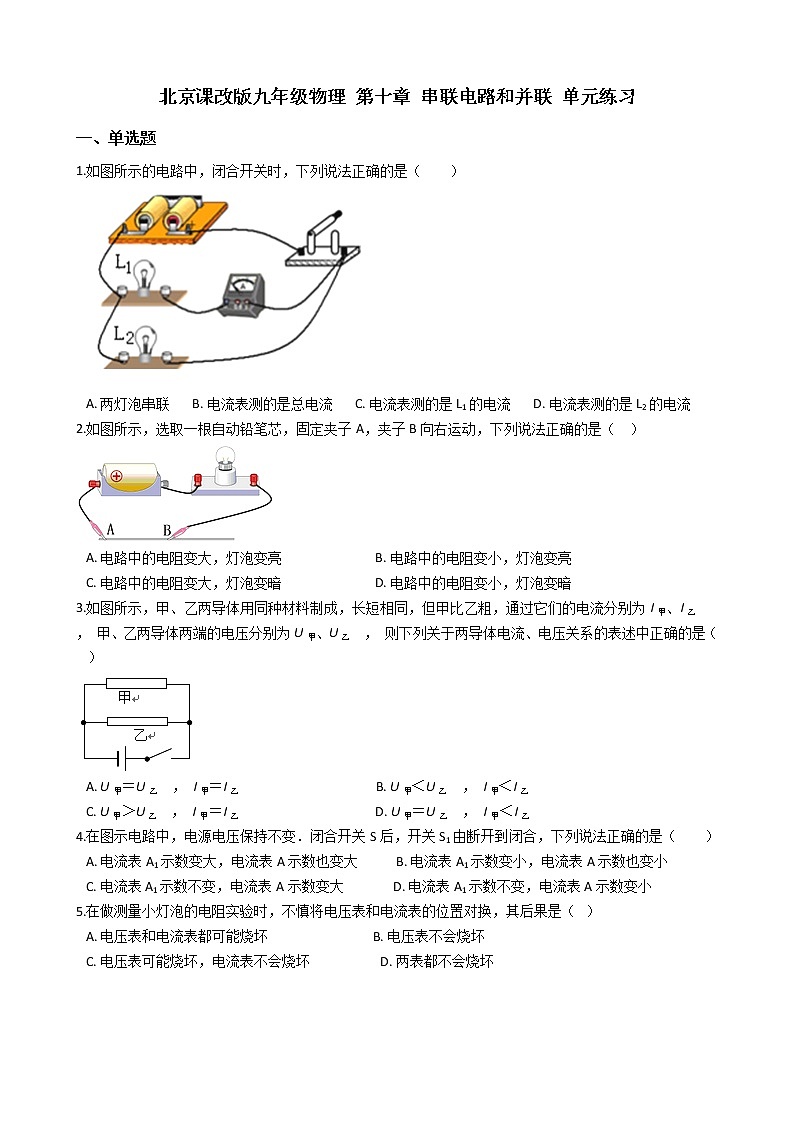

北京课改版九年级物理 第十章 串联电路和并联 单元练习
一、单选题
1.如图所示的电路中，闭合开关时，下列说法正确的是（　　）

A. 两灯泡串联      B. 电流表测的是总电流      C. 电流表测的是L1的电流      D. 电流表测的是L2的电流
2.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（   ）
A. 电路中的电阻变大，灯泡变亮                             B. 电路中的电阻变小，灯泡变亮
C. 电路中的电阻变大，灯泡变暗                             D. 电路中的电阻变小，灯泡变暗
3.如图所示，甲、乙两导体用同种材料制成，长短相同，但甲比乙粗，通过它们的电流分别为I甲、I乙 ， 甲、乙两导体两端的电压分别为U甲、U乙 ， 则下列关于两导体电流、电压关系的表述中正确的是（    ）

A. U甲＝U乙 ， I甲＝I乙                                           B. U甲＜U乙 ， I甲＜I乙
C. U甲＞U乙 ， I甲＝I乙                                           D. U甲＝U乙 ， I甲＜I乙
4.在图示电路中，电源电压保持不变．闭合开关S后，开关S1由断开到闭合，下列说法正确的是（　　）
A. 电流表A1示数变大，电流表A示数也变大            B. 电流表A1示数变小，电流表A示数也变小
C. 电流表A1示数不变，电流表A示数变大               D. 电流表A1示数不变，电流表A示数变小
5.在做测量小灯泡的电阻实验时，不慎将电压表和电流表的位置对换，其后果是（   ）
A. 电压表和电流表都可能烧坏                                B. 电压表不会烧坏
C. 电压表可能烧坏，电流表不会烧坏                      D. 两表都不会烧坏

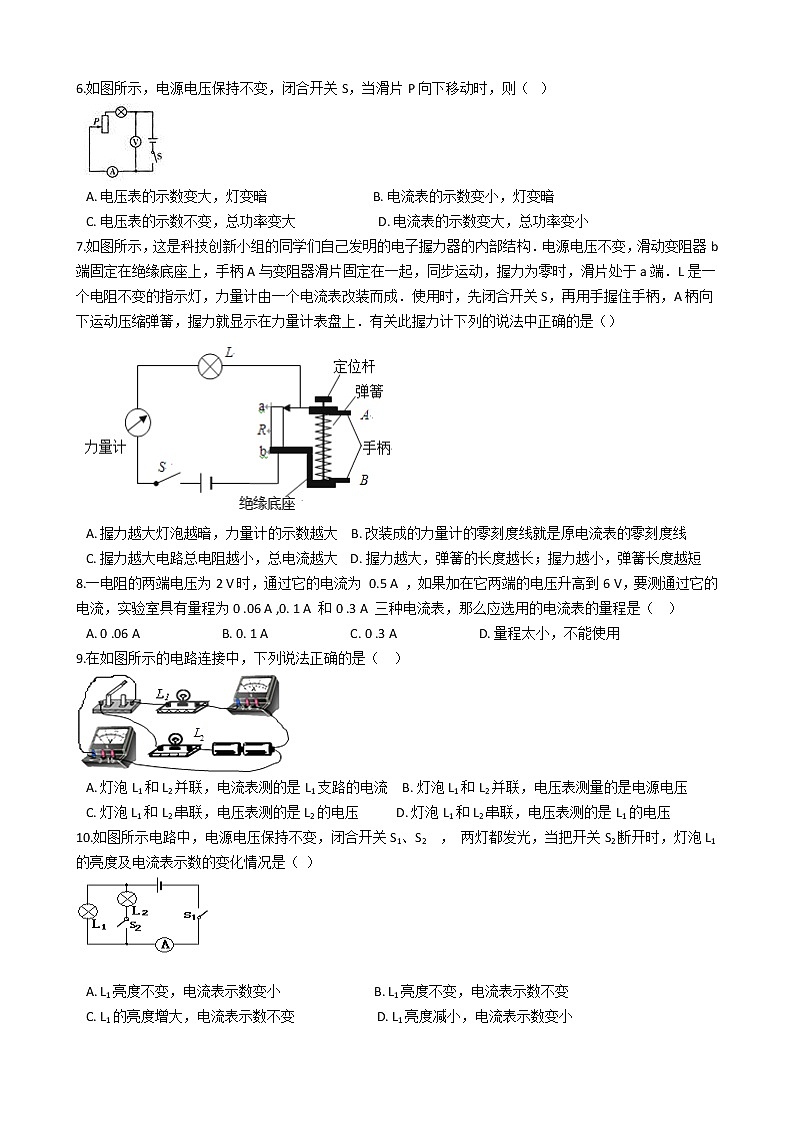

6.如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（   ）

A. 电压表的示数变大，灯变暗                                B. 电流表的示数变小，灯变暗
C. 电压表的示数不变，总功率变大                         D. 电流表的示数变大，总功率变小
7.如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端．L是一个电阻不变的指示灯，力量计由一个电流表改装而成．使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上．有关此握力计下列的说法中正确的是（）

A. 握力越大灯泡越暗，力量计的示数越大    B. 改装成的力量计的零刻度线就是原电流表的零刻度线
C. 握力越大电路总电阻越小，总电流越大    D. 握力越大，弹簧的长度越长；握力越小，弹簧长度越短
8.一电阻的两端电压为2 V时，通过它的电流为 0.5 A ，如果加在它两端的电压升高到6 V，要测通过它的电流，实验室具有量程为0 .06 A ,0. 1 A 和0 .3 A 三种电流表，那么应选用的电流表的量程是（   ）
A. 0 .06 A                         B. 0. 1 A                         C. 0 .3 A                         D. 量程太小，不能使用
9.在如图所示的电路连接中，下列说法正确的是（   ）

A. 灯泡L1和L2并联，电流表测的是L1支路的电流    B. 灯泡L1和L2并联，电压表测量的是电源电压
C. 灯泡L1和L2串联，电压表测的是L2的电压           D. 灯泡L1和L2串联，电压表测的是L1的电压
10.如图所示电路中，电源电压保持不变，闭合开关S1、S2 ， 两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（  ）

A. L1亮度不变，电流表示数变小                             B. L1亮度不变，电流表示数不变
C. L1的亮度增大，电流表示数不变                         D. L1亮度减小，电流表示数变小

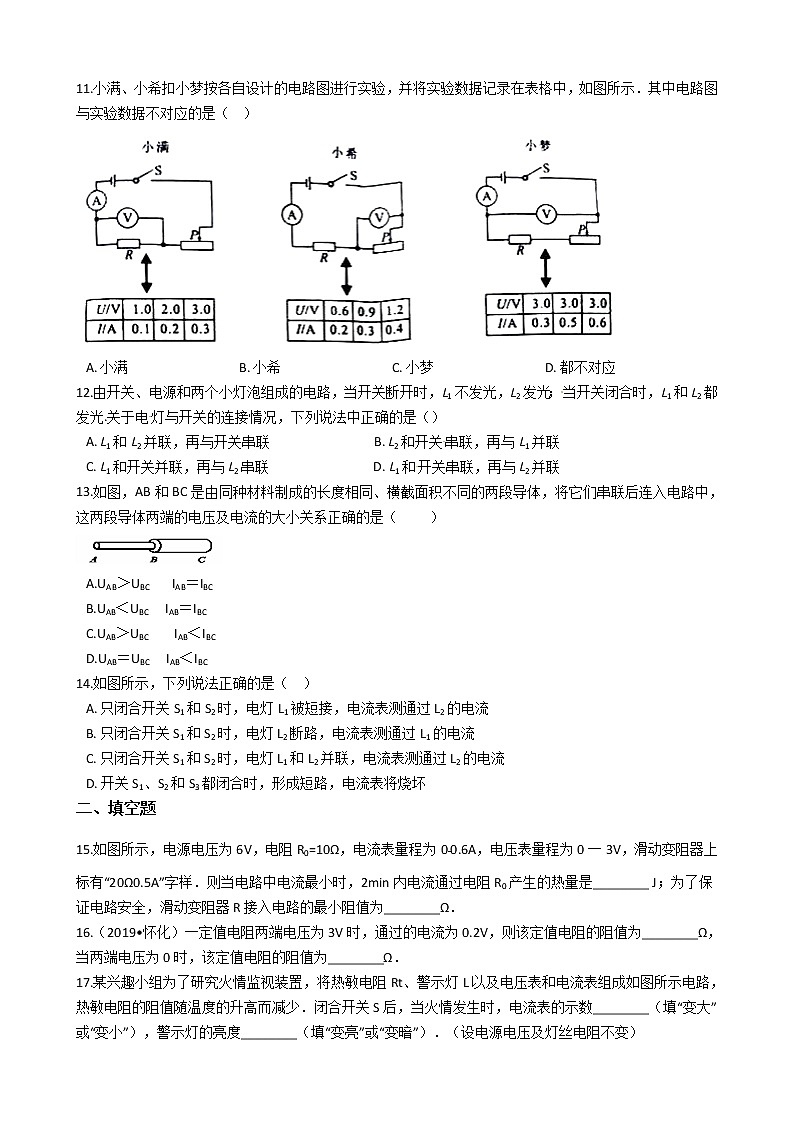

11.小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示．其中电路图与实验数据不对应的是（   ）

A. 小满                                  B. 小希                                  C. 小梦                                  D. 都不对应
12.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）
A. L1和L2并联，再与开关串联                                B. L2和开关串联，再与L1并联
C. L1和开关并联，再与L2串联                                D. L1和开关串联，再与L2并联
13.如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（         ）

A.UAB＞UBC       IAB＝IBC
B.UAB＜UBC     IAB＝IBC
C.UAB＞UBC        IAB＜IBC
D.UAB＝UBC     IAB＜IBC
14.如图所示，下列说法正确的是（   ）
A. 只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流
B. 只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流
C. 只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流
D. 开关S1、S2和S3都闭合时，形成短路，电流表将烧坏
二、填空题
15.如图所示，电源电压为6V，电阻R0=10Ω，电流表量程为0﹣0.6A，电压表量程为0一3V，滑动变阻器上标有“20Ω0.5A”字样．则当电路中电流最小时，2min内电流通过电阻R0产生的热量是________ J；为了保证电路安全，滑动变阻器R接入电路的最小阻值为________Ω．
16.（2019•怀化）一定值电阻两端电压为3V时，通过的电流为0.2V，则该定值电阻的阻值为________Ω，当两端电压为0时，该定值电阻的阻值为________Ω．
17.某兴趣小组为了研究火情监视装置，将热敏电阻Rt、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻的阻值随温度的升高而减少．闭合开关S后，当火情发生时，电流表的示数________（填“变大”或“变小”），警示灯的亮度________（填“变亮”或“变暗”）．（设电源电压及灯丝电阻不变）
18.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，则由图可知，元件A的电阻为　 ________　Ω；将A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是　 ________　A．电阻B在1min内产生的热量是　 ________　J．

19.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是为________ mA或________ mA

三、解答题
20.如图所示，已知R1=10Ω，R2=20Ω，R3=30Ω，求它们的功率P1：P2：P3 之比．
21.实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=1mA的电流表，其电阻Rg=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1 ， R2的阻值．
四、作图题
22.在如图1中，请用笔画线表示导线来连实物图，使灯L1和L2串联，电流表测电路中电流，电压表测L1两端电压；并在图2虚线框内画出相应的电路图．

23.图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接．
​
五、实验探究题
24.在“探究串、并联电路电压的规律”的实验中，张强同学分别按图甲、乙两电路图连接电路并进行实验，他将测量的数据分别记录在表一和表二中．

表一：
测量处
ac
ab
bc
电压（V）
2.5
1.2
1.3
表二：
测量处
ab
cd
ef
电压（V）
2.5
2.5
2.5
（1）表二数据是根据图________（“甲”或“乙”）电路进行实验得到的数据．
（2）分析表一数据得到的结论是________；分析表二数据得到的结论是________．
（3）这个实验在设计方案上还存在的不足之处是：________，改进方法________．
25.下面是小余和小乐同学探究并联电路电流特点实验的过程，请你帮他们完成实验：小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图中的图甲所示。
（1）小余试触时电流表的指针向着没有刻度的一侧偏转，如图中的图乙所示，根据你的分析，你认为原因可能是 ________。

（2）在实验过程中他们连接了如图中图所示的电路，该电路存在的问题是：________。
请在图中图乙上只改动一根导线，使电路符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。________（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（3）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表：

通过对上面数据的分析，可以得出的结论是：________。
（4）在实验中可以采用 ________的方法改变A、B、C处电流的大小从而进行多次实验。
26.如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则

（1）电灯 、 两端的电压分别为多少________,________．
（2）请根据图甲连接好图丙的实物图________．
（3）如果突然灯 烧坏了，那么灯 还亮吗________？（灯 没有损坏），电压表 、 示数怎么变化________．
六、综合题
27.新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．

求：
（1）S接a是高温还是低温？S接a时电饭锅的电功率；
（2）电热丝R2的阻值；(结果保留1位小数)
（3）这30min内电饭锅消耗的电能．
28.如图所示的电路中，电源电压保持6V不变，求：
（1）当开关S1、S2断开，S3闭合时，电流表的示数为1A，则R2的阻值是多少？
（2）当开关S1闭合，S2、S3断开时，电流表的示数为0.25A，电阻R1两端的电压时多少？
（3）当开关S1断开，S2、S3闭合时，通电1min，电路产生的热量是多少？
答案解析部分
一、单选题
1.【答案】C
2.【答案】C
3.【答案】D
4.【答案】C
5.【答案】D
6.【答案】B
7.【答案】C
8.【答案】D
9.【答案】D
10.【答案】A
11.【答案】B
12.【答案】D
13.【答案】A
14.【答案】D
二、填空题
15.【答案】48；10
16.【答案】15；15
17.【答案】变大；变亮
18.【答案】5；0.6；24
19.【答案】6；14
三、解答题
20.【答案】解：由电路图可知，R2与R3并联后再与R1串联， 因并联电路中各支路两端的电压相等，
所以，通过R2、R3的电流之比：
= = = = ，
设通过R2的电流为3A，通过R3的电流为2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I=I2+I3=3A+2A=5A，
则三电阻的电功率分别为：
P1=I2R1=（5A）2×10Ω=250W，
P2=I22R2=（3A）2×20Ω=180W，
P3=I32R3=（2A）2×30Ω=120W，
所以，P1：P2：P3=250W：180W：120W=25：18：12．
答：三电阻的功率之比P1：P2：P3为25：18：12．
21.【答案】解：①若使用a和b两个接线柱时，R1、R2串联，串联以后再与灵敏电流表G并联， 所以根据并联电路的电压特点可知：UG=U串 ，
根据I= 和并联电路的电流特点可得：IgRg=（I﹣Ig）（R1+R2）
即：0.001A×100Ω=（0.003A﹣0.001A）×（R1+R2）﹣﹣﹣﹣﹣﹣﹣﹣①
②若使用a和c两个接线柱时，灵敏电流表G和R2串联以后再和R1并联，
所以根据串联电路的电压特点可知：UG′+U2=U1 ，
根据I= 可得：Ig（Rg+R2）=I1R1=（I′﹣Ig）R1 ，
即：0.001A×（100Ω+R2）=（0.01A﹣0.001A）×R1 ﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②两式可得：R1=15Ω，R2=35Ω；
四、作图题
22.【答案】解：
由题意，两灯串联，电流测电路中电流，即电流表串联在电路中，电压表测L1两端电压，即与L1并联．
按电流流向法，依次连接开关、电流表、灯泡L1、灯泡L2回到电源的负极，然后把电压表并联在灯泡L1的两端即可，电源电压3V，所以电压表应使用0﹣3V量程，电流表可使用0﹣0.6A量程，再由此画出电路图、连接实物，如下图所示：

23.【答案】解：
两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，由图所示电路图可知，开关左端与L1左端的连线错误，修改后的电路图如图所示：
​
五、实验探究题
24.【答案】（1）乙
（2）串联电路中总电压等于各部分电压之和；并联电路中并列的各支路电压相等
（3）实验次数太少；改变灯泡的规格进行多次实验或改变电源电压进行多次实验
25.【答案】（1）电流表正负接线柱接反了
（2）电流表A2和灯L2 短路；
（3）并联电路中干路电流等于各支路电流之和
（4）改变小灯泡型号或改变电源电压等（答案合理即可）
26.【答案】（1）1.2V；4.8V
（2）
（3）不亮；电压表 示数不变， 示数变大
六、综合题
27.【答案】（1）解：s接a处于加热状态电路中加热时电流为   I1=3A
电饭锅的功率为P加=UI1=220V×3A=660W；
答：s接a处于加热状态，S接a时电饭锅的电功率为660W；
（2）解：电路中保温时电流为   I2=2A，且R1、R2串联，=
=-≈36.7Ω；
答：R2的阻值约为36.7Ω；
（3）解：当电饭锅处于保温状态时的功率为P保=UI保=220V×2A=440W30min内15分钟加热15分钟保温，则30min内电饭锅消耗的电能：W=Pt=660W×900s+440W×900s=9.9×105J。
答：30min内电饭锅消耗的电能为9.9×105J。
28.【答案】（1）解：由图示电路图可知，当开关S1、S2断开，S3闭合时，只有R2接入电路， 由I= 可知，电阻R2阻值：R2= = =6Ω
（2）解：由图示电路图可知，当开关S1闭合，S2、S3断开时，两电阻串联， 由I= 可知，电阻R2两端电压：U2=IR2=0.25A×6Ω=1.5V，
电阻R1两端电压：U1=U﹣U2=6V﹣1.5V=4.5V，
由I= 可知，电阻R1阻值：R1= = =18Ω
（3）解：由图示电路图可知，当开关S1断开，S2、S3闭合时，两电阻并联， 干路电流：I=I1+I2= + = + = A，
t=1min=60s电路产生的热量：
Q=W=UIt=6V× A×60s=480J
