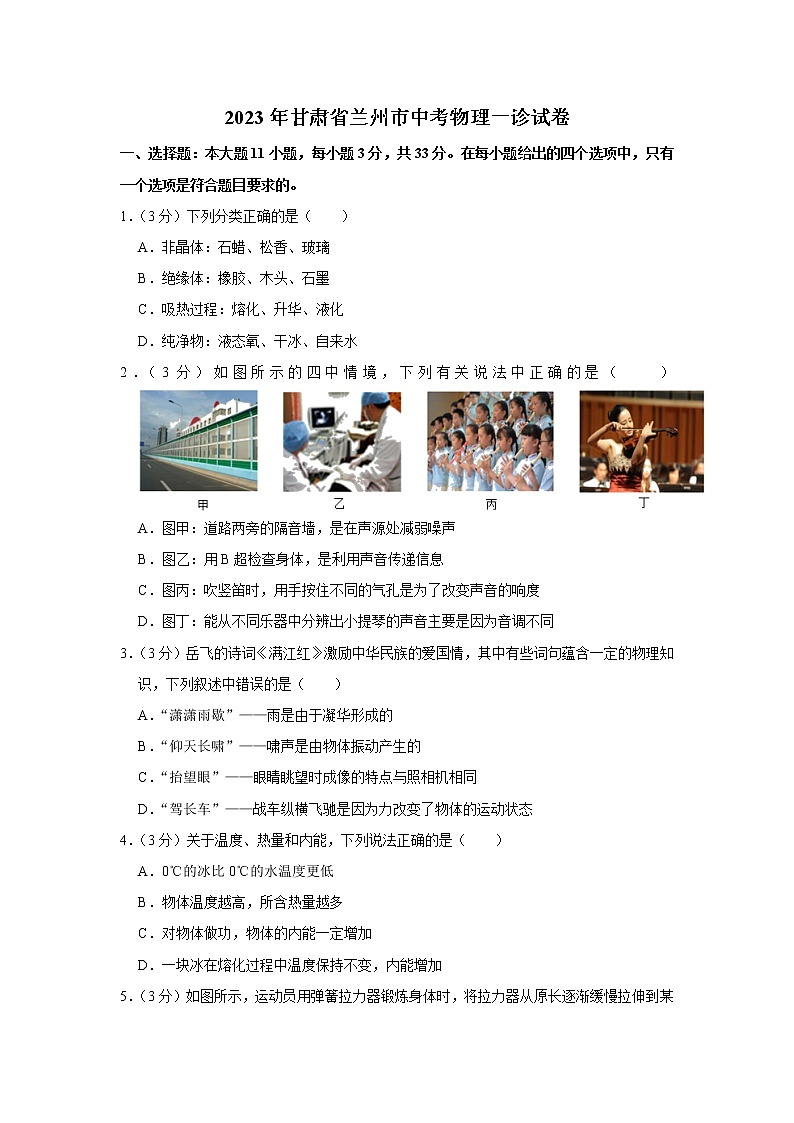

2023年甘肃省兰州市中考物理一诊试卷
一、选择题：本大题11小题，每小题3分，共33分。在每小题给出的四个选项中，只有一个选项是符合题目要求的。
1．（3分）下列分类正确的是（　　）
A．非晶体：石蜡、松香、玻璃
B．绝缘体：橡胶、木头、石墨
C．吸热过程：熔化、升华、液化
D．纯净物：液态氧、干冰、自来水
2．（3分）如图所示的四中情境，下列有关说法中正确的是（　　）
A．图甲：道路两旁的隔音墙，是在声源处减弱噪声
B．图乙：用B超检查身体，是利用声音传递信息
C．图丙：吹竖笛时，用手按住不同的气孔是为了改变声音的响度
D．图丁：能从不同乐器中分辨出小提琴的声音主要是因为音调不同
3．（3分）岳飞的诗词《满江红》激励中华民族的爱国情，其中有些词句蕴含一定的物理知识，下列叙述中错误的是（　　）
A．“潇潇雨歇”——雨是由于凝华形成的
B．“仰天长啸”——啸声是由物体振动产生的
C．“抬望眼”——眼睛眺望时成像的特点与照相机相同
D．“驾长车”——战车纵横飞驰是因为力改变了物体的运动状态
4．（3分）关于温度、热量和内能，下列说法正确的是（　　）
A．0℃的冰比0℃的水温度更低
B．物体温度越高，所含热量越多
C．对物体做功，物体的内能一定增加
D．一块冰在熔化过程中温度保持不变，内能增加

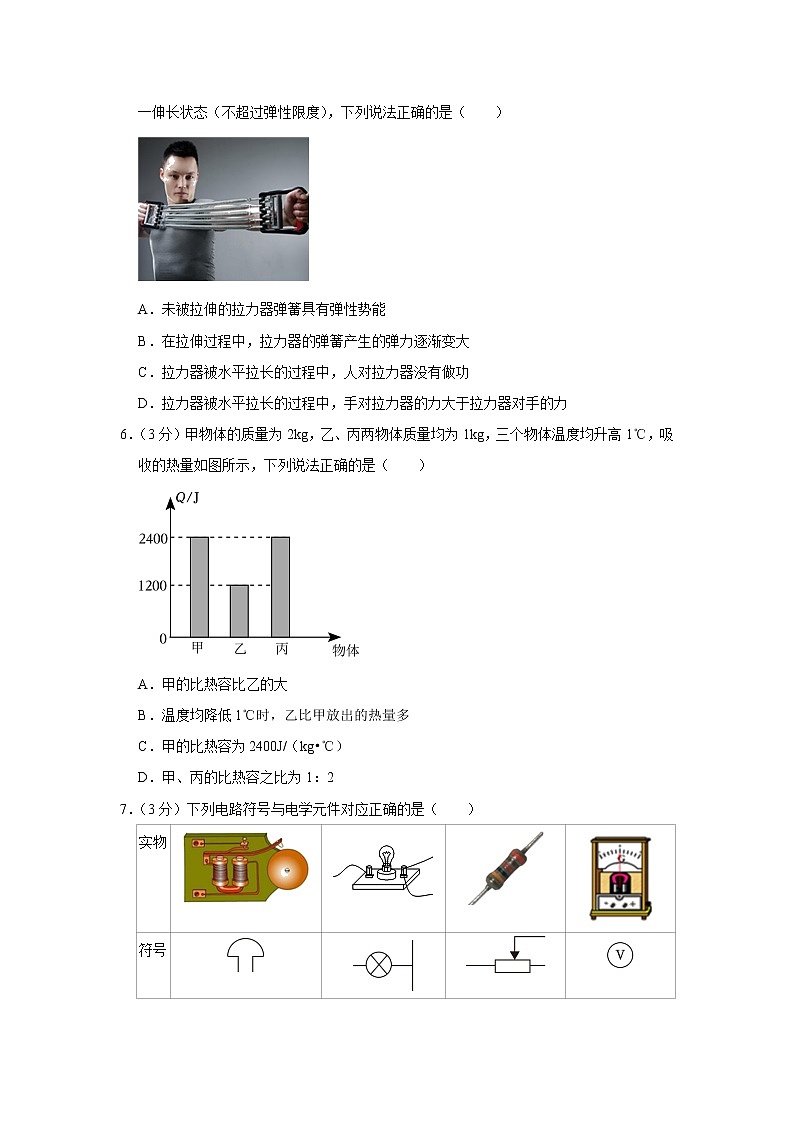

5．（3分）如图所示，运动员用弹簧拉力器锻炼身体时，将拉力器从原长逐渐缓慢拉伸到某一伸长状态（不超过弹性限度），下列说法正确的是（　　）

A．未被拉伸的拉力器弹簧具有弹性势能
B．在拉伸过程中，拉力器的弹簧产生的弹力逐渐变大
C．拉力器被水平拉长的过程中，人对拉力器没有做功
D．拉力器被水平拉长的过程中，手对拉力器的力大于拉力器对手的力
6．（3分）甲物体的质量为2kg，乙、丙两物体质量均为1kg，三个物体温度均升高1℃，吸收的热量如图所示，下列说法正确的是（　　）

A．甲的比热容比乙的大
B．温度均降低1℃时，乙比甲放出的热量多
C．甲的比热容为2400J/（kg•℃）
D．甲、丙的比热容之比为1：2
7．（3分）下列电路符号与电学元件对应正确的是（　　）
实物




符号




选项
A
B
C
D
A．A B．B C．C D．D

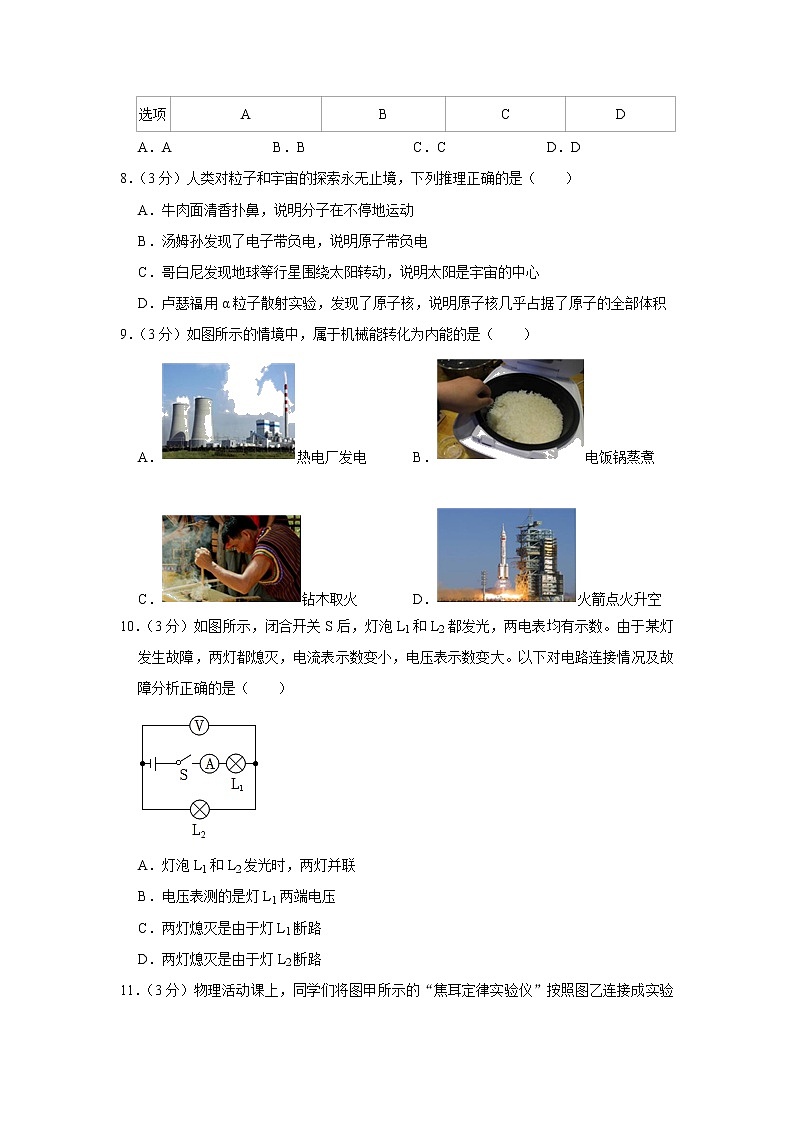

8．（3分）人类对粒子和宇宙的探索永无止境，下列推理正确的是（　　）
A．牛肉面清香扑鼻，说明分子在不停地运动
B．汤姆孙发现了电子带负电，说明原子带负电
C．哥白尼发现地球等行星围绕太阳转动，说明太阳是宇宙的中心
D．卢瑟福用α粒子散射实验，发现了原子核，说明原子核几乎占据了原子的全部体积
9．（3分）如图所示的情境中，属于机械能转化为内能的是（　　）
A．热电厂发电 B．电饭锅蒸煮
C．钻木取火 D．火箭点火升空
10．（3分）如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数。由于某灯发生故障，两灯都熄灭，电流表示数变小，电压表示数变大。以下对电路连接情况及故障分析正确的是（　　）

A．灯泡L1和L2发光时，两灯并联
B．电压表测的是灯L1两端电压
C．两灯熄灭是由于灯L1断路
D．两灯熄灭是由于灯L2断路
11．（3分）物理活动课上，同学们将图甲所示的“焦耳定律实验仪”按照图乙连接成实验电路。将容器中的5Ω和10Ω的电阻丝串联在电路中，a、b两个透明容器中密封着等量的空气。初始时c、d两个U形管中液面高度相同，下列说法正确的是（　　）

A．该实验装置用于探究“通电导体产生的热量与电流的关系”
B．闭合开关后，相同时间内，5Ω的电阻产生的热量比10Ω的电阻多
C．闭合开关后，相同时间内两侧U形管中液面高度差Δhc＜Δhd
D．闭合开关后，要使液面上升更快，应将滑动变阻器滑片P向左移动
二、填空题：本大题4小题，每空1分，共10分。
12．（2分）国产科幻电影《流浪地球2》想象力丰富，在影片中为了推动地球去“流浪”，在地球上建造了一万多座行星发动机。行星发动机的燃料是用石头炼成的燃料球，被称为“火石”，如果石头真的可以作为能源，那么它属于 　 　能源（选填“可再生”或“不可再生”）。影片中还设计依靠三千多枚原子弹炸毁月球，原子弹爆炸属于 　 　（选填“核聚变”或“核裂变”）。
13．（3分）如图所示，小男孩在平直路面上驱动滑板向前滑行，发现路旁的建筑往后退，这是以 　 　为参照物。滑行时，他的脚不断用力向后蹬地，地面对鞋底的摩擦力方向向 　 　；蹬地后双脚站在滑板上，滑板由于 　 　向前滑行一段距离。

14．（2分）如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块运动的图像分别是图乙中的A、B图像，两次对应的弹簧测力计示数分别为FA、FB，两次拉力的功率分别为PA、PB，则FA　 　FB，PA　 　PB。（选填“＜”“＝”或“＞”）

15．（3分）如图所示的滑轮组在拉力F的作用下，物体A以0.1m/s的速度匀速直线运动了5s。物体A受到的摩擦力为4.2N，弹簧测力计示数为2N，不计绳、弹簧测力计和滑轮重，则绳子自由端移动的距离为 　 　m，拉大力F的功率为 　 　W，滑轮组的机械效率为 　 　。

三、识图、作图题：本大题4小题，其中16题、17题、18题每题2分，19题4分，共10分。
16．（2分）桌面上有一支点燃的蜡烛，从A点发出的一条光线照射到平面镜MN上的O点，并在O点发生反射。请在图中画出AO的反射光线OB，并画出A点在平面镜中像A′。

17．（2分）小琪站在电动扶梯的水平台阶上，随着扶梯匀速向上运动，请在图中画出小琪的受力示意图。（O点为小琪的重心）

18．（2分）如图所示为家庭电路的部分简图，请在方框内填入下列元件的字母标号：A.电灯、B.开关、C.总开关（闸刀开关）、D.电能表、E.用户保险，确保电路连接顺序正确。

19．（4分）按照图甲将图乙补画完整，要求：闭合开关，向右移动滑片，滑动变阻器阻值变大。连接正确且闭合开关后，某时刻电压表的指示如图丙所示，则灯泡两端的电压为 　 　V。

四、实验题：本大题3小题，每空1分，共14分。
20．（5分）小明用托盘天平和量筒测某金属块的密度：

（1）测量金属块质量前，将游码归零，发现指针在分度盘上的位置如图甲所示，此时应将平衡螺母向 　 　（选填“左”或“右”）调。
（2）用天平测量金属块的质量时，把金属块放在天平的左盘，右盘中添加50g、20g砝码后，再添加5g的最小砝码，发现指针又出现图甲所示情景，则进一步的正确操作是 　 　，直到指针指在分度盘的中央刻度线。天平平衡时，放在右盘中的砝码和游码在标尺上的位置如图乙所示，可知金属块的质量是 　 　g。
（3）用量筒测量金属块的体积时，将金属块用细线系住并放入盛40mL水的量筒中，液面上升后如图丙所示，则金属块的密度是 　 　g/cm3。（保留一位小数）
（4）若在此实验中先测金属块体积，用细线取出金属块后直接放在托盘上测质量，测得的密度值与真实值相比 　 　（选填“偏大”“偏小”或“不变”）。
21．（4分）在日常生活和工业生产中，常使用欧姆表直接测量电路元件的阻值。学校科技创新小组利用实验器材制作了一个简易的欧姆表，设计电路如图所甲，制作步骤如下：

（1）在A与B之间连接导线，闭合开关后，调节滑动变阻器R1，使电流表示数为0.6A（刚好满量程），把电流表的“0.6A”刻度线标为“0Ω”，如图乙所示。
（2）保持滑动变阻器R1不变，当在AB之间接阻值为5Ω电阻时，电流表示数为0.4A。此时滑动变阻器R1的阻值为 　 　Ω，电源电压为 　 　V；此时把“5Ω”数值标在电流表刻“0.4A”处，如图乙所示。
（3）通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度“0.2A”处应标的电阻值是 　 　Ω。
（4）利用此原理改装成的欧姆表，其表盘刻度是 　 　（选填“均匀”或“不均匀”）的。
22．（5分）在探究“通电螺线管外部的磁场”实验中：

（1）在装有螺线管的硬纸板上均匀撒满铁屑，通通电后铁屑被 　 　，这时轻敲纸板，观察到铁屑排列成如图甲所示的形状。图乙、图丙分别是条形磁体和蹄形磁体的周围铁屑分布情况，对比分析可知通电螺线管外部的磁场分布与 　 　磁体的相似。
（2）利用图丁所示的装置进行探究，开关闭合前，自由转动的小磁针静止时都指南北，说明 　 　。
（3）开关闭合后，小磁针的指向如图丁所示，由此可知，电源的右端为 　 　极（选填“正”或“负”）。
（4）对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中的 　 　有关。
五、计算题：本大题2小题，共14分。解答应写出必要的文字说明、公式和步骤，只写最后结果的不给分
23．（8分）小敏在家中进行“鸡蛋悬浮”的实验，根据实验过程解答下列问题：
（1）水平桌面上放一只薄壁的圆柱形杯子，质量为100g，底面积为50cm2，杯子对桌面的压强是多少？
（2）将500mL的水装入杯子中，水对杯底的压强是多少？
（3）将一颗质量为55g的鸡蛋放入杯中，鸡蛋沉入杯底，杯中液面上升了1cm，鸡蛋所受的浮力是多少？
（4）在杯子中倒入适量食盐，并搅拌，最终鸡蛋悬浮在水中（如图所示），此时杯中食盐水的密度是多少？

24．（6分）如图所示，电源电压保持不变，定值电阻R1＝10Ω，滑动变阻器R3最大阻值20Ω。当闭合开关S、S1，断开S2，滑片P在某位置时，电流表示数为0.4A，电压表示数为2V；当开关S、S1、S2都闭合，滑片P在最左端时，电流表示数为0.9A。求：
（1）电源电压是多少？
（2）定值电阻R2的阻值是多少？
（3）闭合开关S、S2，断开S1，调节滑动变阻器，则电路消耗功率的范围是多少？


2023年甘肃省兰州市中考物理一诊试卷
参考答案与试题解析
一、选择题：本大题11小题，每小题3分，共33分。在每小题给出的四个选项中，只有一个选项是符合题目要求的。
1．【解答】解：A、石蜡、松香、玻璃在熔化时没有固定的熔点，是非晶体，故A正确；
B、橡胶、木头不容易导电，是绝缘体，石墨容易导电，是导体，故B错误；
C、在六种物态变化过程中，要吸热的是熔化、汽化、升华，液化放热，故C错误；
D、液态氧、干冰属于纯净物，自来水是混合物，故D错误。
故选：A。
2．【解答】解：A、道路两旁的隔音墙是在传播过程中减弱噪声，故A错误；
B、用“B超”检查身体，主要是利用超声波能够传递信息，故B正确；
C、吹竖笛时，演奏者抬起压在不同出气孔上的手指，是为了改变振动的空气柱的长度，即改变空气柱振动的快慢，故是为了改变音调，故C错误；
D、能从不同乐器中分辨出小提琴的声音主要是因为音色不同，故D错误。
故选：B。
3．【解答】解：A、雨是由于高空中的水蒸气遇冷液化形成的，故A错误；
B、啸声是由人的声带振动产生的，故B正确；
C、人眼的晶状体相当于凸透镜，眼睛眺望时，景物在两倍焦距以外，根据u＞2f时，在光屏上成倒立缩小的实像，照相机就是利用此原理制成的，故C正确；
D、战车纵横飞驰时战车的速度和运动方向都发生变化，说明力改变了物体的运动状态，故D正确。
故选：A。
4．【解答】解：A、温度表示物体的冷热程度，温度相同，冷热程度，所以0℃的冰与0℃的水温度一样，故A错误；
B、热量是过程量，只能说“吸收”、“放出”热量，不能说“含有”，故B错误；
C、外界对物体做了功，物体与外界没有能量传递的情况下，物体的内能才会增加，故C错误；
D、冰在熔化过程中，吸收热量、内能增加，但温度保持不变，故D正确。
故选：D。
5．【解答】解：A、未被拉伸的拉力器的弹簧没有发生弹性形变，不具有弹性势能，故A错误；
B、在拉伸过程中，拉力器的弹簧形变程度变大，所产生的弹力逐渐变大，故B正确；
C、在这一次锻炼过程中，对拉力器施加了力，弹簧在力的方向上通过了距离，因此运动员对拉力器做了功，故C错误；
D、手对拉力器的力与拉力器对手的力是一对相互作用力，二力大小相等，故D错误。
故选：B。
6．【解答】解：A、由题意和图像可知，甲的质量是乙的2倍，它们升高相同的温度时，甲吸收的热量是乙的2倍，由Q＝cmΔt可知甲乙的比热容相同，故A错误；
B、由Q＝cmΔt可知，相同质量的同种物质在温度升高1℃时吸收的热量与温度降低1℃时放出的热量相等；
由题意和图像可知，甲、乙两物体的温度均升高1℃时，乙比甲吸收的热量少；
反之，甲、乙两物体的温度均降低1℃时，因为其质量、比热容都不变，所以乙比甲放出的热量少，故B错误；
C、根据吸热公式可得甲的比热容：c甲＝＝＝1200J/（kg•℃），故C错误。
D、根据题意和图像可知，甲的质量是丙的2倍，它们升高相同的温度时，吸收的热量相同，根据Q＝cmΔt可知，它们的比热容之比为1：2，故D正确。
故选：D。
7．【解答】解：根据图可知，A中的电路元件和符号是对应的，都是正确的；B中的符号图导线表示的是交叉不相连，与实物图不对应；C中符号图表示的是滑动变阻器，实物图是定值电阻，不对应；D中符号图是电压表，实物图是灵敏电流计，不对应。
故选：A。
8．【解答】解：A、牛肉面清香扑鼻，说明分子在不停地运动，故A正确；
B、汤姆孙发现了电子带负电，原子核由带正电，一般情况下原子不带电，故B错误；
C、宇宙有层次之分，是由无数天体组成，太阳是宇宙中的一颗恒星，不是宇宙的中心，故C错误；
D、卢瑟福用α粒子散射实验，发现了原子核，说明原子核几乎占据了原子的很小体积，故D错误。
故选：A。
9．【解答】解：A、热电厂发电将内能转化为机械能，再转化为电能，故A不合题意；
B、电饭锅蒸煮时，电能转化为内能，故B不合题意；
C、钻木取火，是通过做功，将机械能转化为内能，故C符合题意；
D、火箭点火升空，是利用内能做功，将内能转化为机械能，故D不合题意。
故选：C。
10．【解答】解：由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；
某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路；
综上所述ABC错误，D正确。
故选：D。
11．【解答】解：A、乙中两电阻串联，通过的电流和通电时间相同，而电阻大小不同，可探究电流产生的热量与电阻的关系；故A错误；
B、闭合开关后，两电阻串联，通过两电阻的电流和通电时间相同，根据Q＝I2Rt，相同时间内，5Ω的电阻产生的热量比10Ω的电阻小，故B错误；
C、闭合开关后，相同时间内5Ω的电阻产生的热量比10Ω的电阻小，根据转换法，两侧U形管中液面高度差Δhc＜Δhd，故C正确；
D、闭合开关后，要使液面上升更快，即相同时间产生热量多，根据Q＝I2Rt，要增大电路的电流，减小变阻器连入电路的电阻，故应将滑动变阻器滑片P向右移动，故D错误。
故选：C。
二、填空题：本大题4小题，每空1分，共10分。
12．【解答】解：行星发动机的燃料是用石头炼成的燃料球，被称为“火石”，如果石头真的可以作为能源，那么它属于不可再生能源；原子弹爆炸属于核裂变。
故答案为：不可再生；核裂变。
13．【解答】解：（1）他向前运动，建筑相对于他不断后退，位置不断改变，以滑板为参照物，建筑是后退的；
（2）滑行时，脚不断用力向后蹬地，脚相对于地面有向后运动的趋势，所以地面对鞋底的摩擦力方向向前；
（3）蹬地后双脚站在滑板上，滑板由于惯性，仍要保持原来的运动状态，会向前滑行一段距离。
故答案为：滑板；前；惯性。
14．【解答】解：（1）结合图像A、B可知木块两次都做匀速直线运动，由二力平衡条件可知拉力与滑动摩擦力的大小相等；两次拉动木块运动时压力大小、接触面的粗糙程度均相同，故滑动摩擦力的大小相等，所以拉力的大小也相等，即FA＝FB。
（2）从图象中可知，第一次木块的速度为4m/s，第二次木块的速度为v′＝＝＝2m/s，则第一次木块的速度较大，且两次拉力的大小相等，根据公式P＝Fv可知，第一次拉力的功率较大，即PA＞PB。
故答案为：＝；＞。
15．【解答】解：从图中可知n＝3，绳子自由端的速度v＝nv物＝3×0.1m/s＝0.3m/s，绳子自由端移动的距离s＝vt＝0.3m/s×5s＝1.5m；
不计绳、弹簧测力计和滑轮重，弹簧测力计示数为2N，则拉力为2N，根据P＝＝＝Fv可知拉力F的功率P＝Fv＝2N×0.3m/s＝0.6W；
滑轮组的机械效率η＝＝＝＝＝×100%＝70%。
故答案为：1.5；0.6；70%。
三、识图、作图题：本大题4小题，其中16题、17题、18题每题2分，19题4分，共10分。
16．【解答】解：作出A点关于平面镜的对称点A′，即A的像，连接A′O并延长，可得反射光线OB，如图所示：

17．【解答】解：小琪站在自动扶梯上随扶梯匀速向上运动，因此他相对于扶梯静止，受平衡力的作用，过重心作竖直向下的力（即重力）和竖直向上的力（即支持力），如图所示：

18．【解答】解：电能表是测量整个家庭电路消耗电能多少的仪表，一定安装在家庭电路的最前端，并且在总开关的前面。
家庭电路的连接要按照进户线→电能表→总开关→保险盒→用电器的安装顺序；因此上面的左边框内是D电能表，中间是C总开关，右边为E用户保险；
开关和控制的电灯串联，并且开关接在火线与电灯之间；故下面左边框内是A电灯，右边是B开关；
如图所示：

19．【解答】解：根据甲图可知，电压表与灯泡并联，闭合开关，向右移动滑片，滑动变阻器阻值变大，则滑动变阻器的电阻丝接入电路中的长度变大，所以应接滑动变阻器的A接线柱；电压表应该与灯泡并联接入电路中，如图所示：
；
根据实物图可知，电压表选用的是大量程，分度值为0.5V，所示为3.5V。
故答案为：见解析；3.5。
四、实验题：本大题3小题，每空1分，共14分。
20．【解答】解：（1）由图甲可知，天平指针向右偏，所以接下来应该向左调节平衡螺母使横梁平衡；
（2）在称量物体质量时，指针右偏，说明砝码质量过大了，因此应取下5g的砝码后，移动游码，直到指针指在分度盘的中央刻度线；
由图乙可知，游码在标尺上对应的刻度值为1.4g，则金属块的质量为：m＝50g+20g+1.4g＝71.4g，
（3）由图丙可知，量筒分度值为4mL，量筒示数为60mL，
则金属块的体积为：
V＝60mL﹣40mL＝20mL＝20cm3，
金属块的密度为：
ρ＝＝＝3.57g/cm3≈3.6g/cm3；
（4）先测体积，再测质量时金属块上粘有水，使得测量的质量偏大，根据ρ＝可知，测得金属块的密度值将会偏大。
故答案为：（1）左；（2）取下5g的砝码后移动游码；71.4；（3）3.6；（4）偏大。
21．【解答】解：（2）设电源电压是U，
在A与B之间连接导线时，由欧姆定律得I1＝，即0.6A＝…①，
保持滑动变阻器R1不变，当在AB之间接一阻值为5Ω电阻时，串联电路总电阻等于各部分电阻之和，根据欧姆定律可得I2＝，即0.4A＝…②，
由①②解得：U＝6V，R1＝10Ω；
（3）当电流I3＝0.2A时，根据串联电路电阻规律结合欧姆定律可得I3＝＝＝0.2A，
解得：R′＝20Ω；
（4）流过欧姆表的电流I＝，则R＝﹣R1，分析函数关系可知R与I不成正比，所以欧姆表刻度线不均匀。
故答案为：（2）10；6；（3）20；（4）不均匀。
22．【解答】解：（1）铁屑在磁场容易被磁化，故可以用铁屑来反应通电螺线管周围的磁场分布；比较图乙和图丙分析可得：通电螺线管外部的磁场分布与条形磁体的相似；
（2）自由转动的小磁针静止时都指南北，这是因为受到地磁场的作用，说明地球周围存在磁场；
（3）如图丁，根据小磁针的指向可知，螺线管的右端为S极，左端为N极；根据安培定则，右手握住螺线管，大拇指指向N极，则四指弯曲的方向为电流的方向，则电源的右端为正极。
（4）将电源正、负极对调，小磁针的指向也改变了，说明通电螺线管的磁场方向与电流方向有关。
故答案为：（1）磁化；条形；（2）地球周围存在磁场；（3）正；（4）电流方向。
五、计算题：本大题2小题，共14分。解答应写出必要的文字说明、公式和步骤，只写最后结果的不给分
23．【解答】解：（1）杯子的重力：G杯＝m杯g＝100×10﹣3kg×10N/kg＝1N，
杯子放在桌面上，对桌面的压力：F＝G杯＝1N，
杯子对桌面的压强：p1＝＝＝200Pa；
（2）由V＝Sh可知，水的深度：h＝＝＝10cm＝0.1m，
水对杯底的压强：p2＝ρgh＝1.0×103kg/m3×10N/kg×0.1m＝1000Pa；
（3）鸡蛋排开水的体积：V排＝SΔh＝50cm2×1cm＝50cm3＝5×10﹣5m3，
鸡蛋受到的浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×5×10﹣5m3＝0.5N，
（4）鸡蛋浸没在水中时，鸡蛋排开水的体积等于鸡蛋自身的体积，即V蛋＝V排＝50cm3，
鸡蛋的密度：ρ蛋＝＝＝1.1g/cm3，
鸡蛋悬浮在盐水中，根据物体的浮沉条件可知，盐水的密度：ρ盐水＝ρ蛋＝1.1g/cm3。
答：（1）杯子对桌面的压强是200Pa；
（2）水对杯底的压强是1000Pa；
（3）鸡蛋所受的浮力是0.5N，
（4）杯中食盐水的密度是1.1g/cm3。
24．【解答】解：
（1）当闭合开关S、S1，断开S2，滑片P在某位置时，此时R1与R3串联，电压表测R3两端的电压，电流表测电路中电流，
由欧姆定律可知，R1两端的电压为：U1＝IR1＝0.4A×10Ω＝4V，
由串联电路的电压特点可得电源电压为：U＝U1+U3＝4V+2V＝6V；
（2）当开关S、S1、S2都闭合，滑片P在最左端时，此时R1与R2并联，电流表测干路电流，
此时通过R1的电流为：I1＝＝＝0.6A，
由并联电路的电流特点可得通过R2的电流为：I2＝I'﹣I1＝0.9A﹣0.6A＝0.3A，
由欧姆定律可知，定值电阻R2的阻值为：R2＝＝＝20Ω；
（3）闭合开关S、S2，断开S1，此时R2与R3串联，因电源电压不变，则根据P＝可知：电路中的总电阻最大时总功率最小，电路中的总电阻最小时总功率最大；
所以，当滑动变阻器连入电路的阻值最大时，电路的最小功率为：P小＝＝＝＝0.9W；
当滑动变阻器连入电路的阻值为0时（只有R2工作），电路的最大功率为：P大＝＝＝1.8W；
则电路消耗功率的范围是0.9W～1.8W。
答：（1）电源电压为6V；
（2）定值电阻R2的阻值为20Ω；
（3）闭合开关S、S2，断开S1，调节滑动变阻器，电路消耗功率的范围是0.9W～1.8W。
