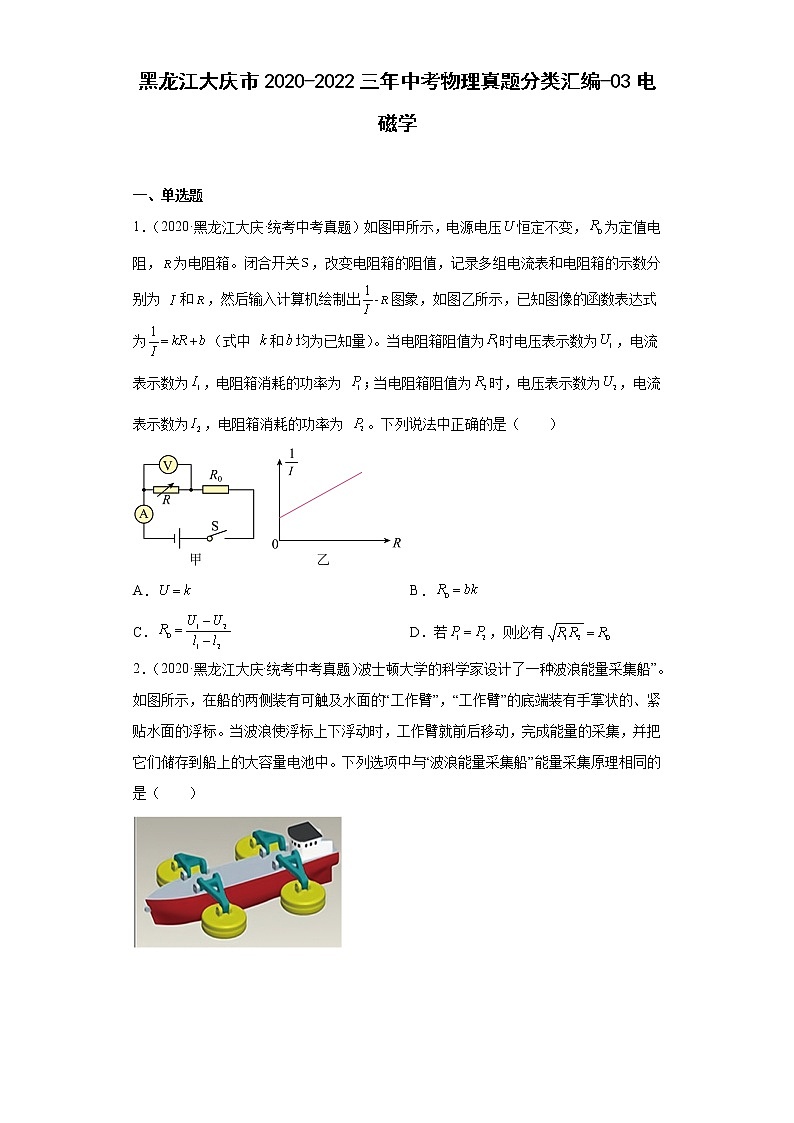

黑龙江大庆市2020-2022三年中考物理真题分类汇编-03电磁学

一、单选题
1．（2020·黑龙江大庆·统考中考真题）如图甲所示，电源电压恒定不变，为定值电阻，为电阻箱。闭合开关，改变电阻箱的阻值，记录多组电流表和电阻箱的示数分别为 和，然后输入计算机绘制出-图象，如图乙所示，已知图像的函数表达式为（式中 和均为已知量）。当电阻箱阻值为时电压表示数为，电流表示数为，电阻箱消耗的功率为 ；当电阻箱阻值为时，电压表示数为，电流表示数为，电阻箱消耗的功率为 。下列说法中正确的是（　　）

A． B．
C． D．若，则必有
2．（2020·黑龙江大庆·统考中考真题）波士顿大学的科学家设计了一种“波浪能量采集船”。如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标。当波浪使浮标上下浮动时，工作臂就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中。下列选项中与“波浪能量采集船”能量采集原理相同的是（　　）

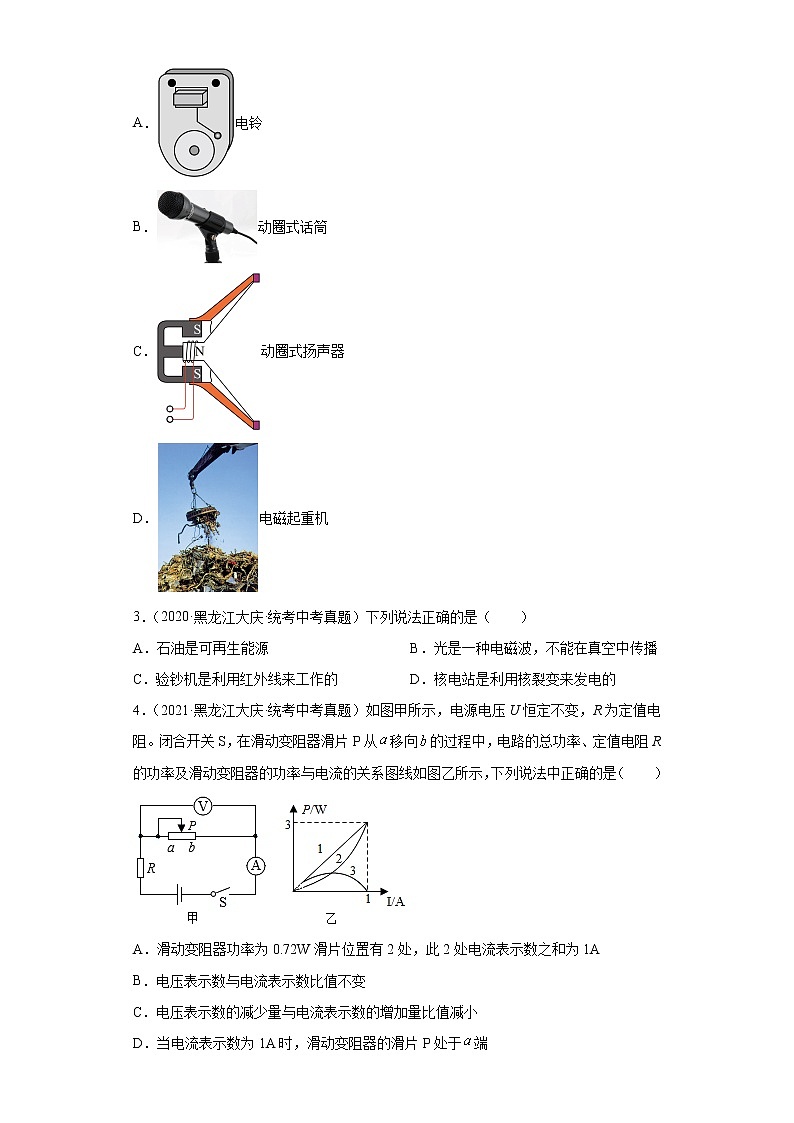

A．电铃
B．动圈式话筒
C．动圈式扬声器
D．电磁起重机
3．（2020·黑龙江大庆·统考中考真题）下列说法正确的是（　　）
A．石油是可再生能源 B．光是一种电磁波，不能在真空中传播
C．验钞机是利用红外线来工作的 D．核电站是利用核裂变来发电的
4．（2021·黑龙江大庆·统考中考真题）如图甲所示，电源电压U恒定不变，R为定值电阻。闭合开关S，在滑动变阻器滑片P从移向的过程中，电路的总功率、定值电阻R的功率及滑动变阻器的功率与电流的关系图线如图乙所示，下列说法中正确的是（　　）

A．滑动变阻器功率为0.72W滑片位置有2处，此2处电流表示数之和为1A
B．电压表示数与电流表示数比值不变
C．电压表示数的减少量与电流表示数的增加量比值减小
D．当电流表示数为1A时，滑动变阻器的滑片P处于端

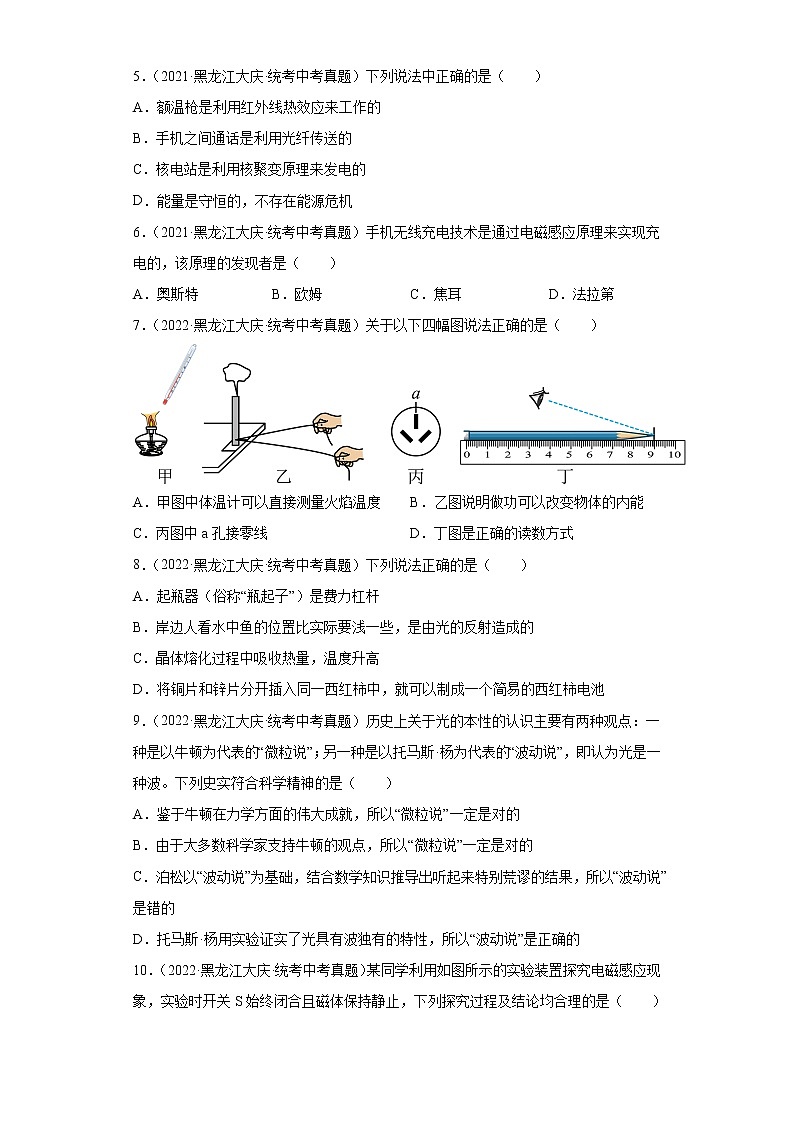

5．（2021·黑龙江大庆·统考中考真题）下列说法中正确的是（　　）
A．额温枪是利用红外线热效应来工作的
B．手机之间通话是利用光纤传送的
C．核电站是利用核聚变原理来发电的
D．能量是守恒的，不存在能源危机
6．（2021·黑龙江大庆·统考中考真题）手机无线充电技术是通过电磁感应原理来实现充电的，该原理的发现者是（　　）
A．奥斯特 B．欧姆 C．焦耳 D．法拉第
7．（2022·黑龙江大庆·统考中考真题）关于以下四幅图说法正确的是（　　）

A．甲图中体温计可以直接测量火焰温度 B．乙图说明做功可以改变物体的内能
C．丙图中a孔接零线 D．丁图是正确的读数方式
8．（2022·黑龙江大庆·统考中考真题）下列说法正确的是（　　）
A．起瓶器（俗称“瓶起子”）是费力杠杆
B．岸边人看水中鱼的位置比实际要浅一些，是由光的反射造成的
C．晶体熔化过程中吸收热量，温度升高
D．将铜片和锌片分开插入同一西红柿中，就可以制成一个简易的西红柿电池
9．（2022·黑龙江大庆·统考中考真题）历史上关于光的本性的认识主要有两种观点：一种是以牛顿为代表的“微粒说”；另一种是以托马斯·杨为代表的“波动说”，即认为光是一种波。下列史实符合科学精神的是（　　）
A．鉴于牛顿在力学方面的伟大成就，所以“微粒说”一定是对的
B．由于大多数科学家支持牛顿的观点，所以“微粒说”一定是对的
C．泊松以“波动说”为基础，结合数学知识推导出听起来特别荒谬的结果，所以“波动说”是错的
D．托马斯·杨用实验证实了光具有波独有的特性，所以“波动说”是正确的
10．（2022·黑龙江大庆·统考中考真题）某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均合理的是（　　）

A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关
D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关
11．（2022·黑龙江大庆·统考中考真题）如图甲所示，电源电压保持不变，闭合开关S，调节电阻箱。电压表示数与电流表示数关系图像如图乙所示，其中I0是电阻箱阻值为零时的电流，则下列说法正确的是（　　）

A．定值电阻R0阻值大小为
B．电阻箱两端电压随电流增大而增大
C．电路消耗的总功率最大值在数值上等于图形S3与S4的面积之和
D．电阻箱消耗的电功率最大值在数值上等于图形S1的面积

二、填空题
12．（2020·黑龙江大庆·统考中考真题）一个标有“220V  840W”的电水壶正常工作10min，它所消耗的电能为__；如图所示为小王家中的电能表，当家里只有此电水壶通电并正常工作时，电能表的转盘在这段时间内转__转，如果电水壶产生的热量全部被2千克的的水吸收，能使水温升高到__。[水的比热容为]

13．（2020·黑龙江大庆·统考中考真题）如图所示.用细线悬挂的磁体AB.磁极未知．当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的___极． 断开开关S,磁体静止时,B端会指向地理的___( 选填“北方”或“南方”)．

14．（2021·黑龙江大庆·统考中考真题）如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。


三、实验题
15．（2020·黑龙江大庆·统考中考真题）在“伏安法测电阻的实验”中。电路如图甲所示。电源电压保持不变，闭合S，调节滑动变阻器，两电压表示数随电路中电流表示数变化的图象如图乙所示。

(1)为保证电路安全，在未闭合S之前滑动变阻器的滑片应处于__（选填“”或“” 端。
(2)根据图像信息可知，图线__（选填“①”或“②”是电压表的变化图像。
(3)电源电压__，电阻__，滑动变阻器连入电路的最大阻值为__。
(4)当图线①和②相交时，滑动变阻器消耗的功率为__。
(5)为了测量未知电阻的阻值，小明又设计了如图丙所示的电路。电源电压保持不变，为定值电阻。实验步骤如下：闭合S、，断开，电压表读数为，闭合S、，断开，电压表读数为，则__（用、、来表示）。
16．（2021·黑龙江大庆·统考中考真题）某电学实验小组设计了以下几组实验：
（1）实验一：利用如图电路来探究电流与电阻的关系，实验中控制电压表示数为不变。

①开关闭合前，滑动变阻器的滑片应置于图中最______（选填“左”或“右”）端；将电阻箱调至某阻值，闭合开关，调节滑动变阻器时，发现电压表示数始终为零而电流表示数有明显变化，经检查是由于______被短路而造成的。
②排除故障后，调节电阻箱阻值R，进行多次实验，得到与关系如图所示，______V。
（2）实验二：将图1中电阻箱换成标有“2.5V”字样的小灯泡，实验得到图所示图象，则小灯泡的额定功率为______W；当通过小灯泡的电流为0.4A时，小灯泡的电阻为______。

（3）实验三：利用图所示电路再次测量实验二所测小灯泡的额定功率，已知电源电压恒为10V，定值电阻。调节变阻器滑片，使电流表A2的示数为______A时，读出电流表A1的示数，即可算出小灯泡的额定功率。为了确保实验安全，滑动变阻器应选“1.2A”和 “0.8A”两种规格中的______（选填“”或“”）。
17．（2022·黑龙江大庆·统考中考真题）小明想探究光敏电阻的特性，他身边有以下器材：电压为6V的电源，滑动变阻器、电流表、小灯泡、阻值为20Ω的定值电阻R0、光敏电阻，开关及导线若干。但他发现这块电流表的刻线是清晰的，所标数值是模糊的。
（1）为了测量电流表的量程他设计了如图甲所示的电路图，实验步骤如下：

①用笔画线替代导线补上实物图乙中所缺的四根导线；( )
②闭合开关前，滑动变阻器的滑片应置于最___________端（填“左”或“右”）；
③开关S接a，调节滑动变阻器，使电流表指针指向最大刻度值处，然后保持滑动变阻器滑片位置不变，开关S接b，发现电流表指针指向最大刻度值的三分之一处；
④由以上信息可知，滑动变阻器接入电路的阻值为___________Ω，该电流表的最大刻度值为___________A。
（2）小明利用上述部分元件来探究光敏电阻的特性，他设计的实验电路如图丙所示，并进行如下操作：

①实验中保持小灯泡正对光敏电阻（不考虑其他光源对光敏电阻阻值的影响，忽略小灯泡阻值变化），由左向右缓慢调节滑动变阻器，会发现小灯泡发光___________（填“变亮”或“变暗”）；
②同时观察到电流表的示数变大，由以上实验现象可知：光敏电阻的阻值随着光照强度的增大而___________（填“增大”或“减小”）。

四、作图题
18．（2021·黑龙江大庆·统考中考真题）如图，已知静止在通电螺线管右端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“正”“负”标出电源的正负极。

19．（2022·黑龙江大庆·统考中考真题）当金属温度降低到某一时，会产生神奇的现象。在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270℃，使锡盘出现超导性。此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。与锡盘保持一定距离后，便悬空并保持高度不变，请用箭头标出锡盘的磁感线方向及锡盘中超导电流的方向。


五、计算题
20．（2020·黑龙江大庆·统考中考真题）如图，，当闭合，、断开时，电流表示数为；闭合，、断开时，电流表示数为。求：
(1)电源电压；
(2)电阻的阻值；
(3)当、闭合，断开时，电路的总功率。

21．（2021·黑龙江大庆·统考中考真题）如图甲所示电路，小灯泡额定电压为5V，滑动变阻器、允许通过的最大电流均为1A，电压表量程为0~15V，电流表量程为0~0.6A，电源电压U保持不变。断开开关，闭合开关、，的滑片从最右端逐渐滑向最左端过程中，小灯泡始终正常发光；保持的滑片在最左端不动，断开开关，闭合开关S、，在保证所有元件安全的情况下，将的滑片从最右端向左进行最大范围移动。图乙中A~B是移动滑动变阻器的滑片过程中电流表和电压表的示数关系图象，C~B是移动滑动变阻器的滑片过程中电流表和电压表的示数关系图象。（本题中小灯泡阻值会随着温度变化而变化）求：
（1）电源电压U；
（2）滑动变阻器和的最大阻值；
（3）整个过程中小灯泡工作时消耗的最小功率P。

22．（2022·黑龙江大庆·统考中考真题）小明家买了一个额定电压为220V的家用电吹风。其简化电路图如图所示。已知吹热风时的额定功率比吹冷风时的额定功率大880W，求：
（1）当选择开关旋至何处时，电吹风正常工作的功率大；（用AB、BC或CD表示）
（2）若电吹风正常工作5分钟，吹热风比吹冷风多消耗的电能；
（3）电热丝正常工作时的电阻；
（4）在正常工作情况下，电吹风吹热风时比吹冷风时通过导线MN的电流大多少。


参考答案：
1．D
【详解】A．根据可知，方程左边的单位为，故右边的单位也是，电阻的单位是，故的单位是

故A错误；
B．根据可知，的单位是，的单位是，的单位是

而电阻的单位为，即，故B错误；
C．若，根据分压原理，，则，根据串联电阻的规律和欧姆定律，，则，故，则电阻不可能是负值，故C错误；
D．根据串联电路的规律及欧姆定律有


同理

若，故有

整理后得

即，则，故D正确。
故选D。
2．B
【详解】“波浪能量采集船”能量采集原理是电磁感应现象。
A．电铃的主要部分是电磁铁，电磁铁是利用电流的磁效应来工作的，故Ａ错误；
B．动圈式话筒和发电机原理相同，都是根据电磁感应现象工作的，故B正确；
C．动圈式扬声器和电动机原理相同，工作原理是通电导体在磁场中受力而运动，故C错误；
D．电磁起重机的主要部分是电磁铁，电磁铁是利用电流的磁效应来工作的，故D错误。
故选B。
3．D
【详解】A．石油在地球上的储量是有限的，消耗后短期内不可能再生，属不可再生能源，故A错误；
B．电磁波的传播不需要介质，可以在真空中传播，故B错误；
C．紫外线可以使荧光物质发光，所以可以用来检验钞票中的荧光物质，从而辨别真假，故C错误；
D．核电站是利用核裂变来释放能量来发电的，故D正确。
故选D。
4．A
【详解】A．由乙图可知，电源电压为

定值电阻的阻值为

当滑动变阻器的功率为0.72W时，设电流为I，根据公式得

解得满足题意的电流为0.4A和0.6A，此时两次电流之和为1A，故A正确；
B．电压表示数与电流表示数比值为滑动变阻器的电阻，滑动变阻器电阻改变，故B错误；
C．电压表测的是滑动变阻器的电压，电压表示数的增加量等于定值电阻电压的减小量，对于定值电阻，根据公式，其电流和电压成正比，所以其电压的变化量和电流变化量的比值不变，故C错误；
D．由图可知，当电流为1A时，3图像功率为0，说明3是滑动变阻器的功率和电流的关系，此时滑动变阻器接入电路的电阻为0，即滑片在b端，故D错误。
故选A。
5．A
【详解】A．生物可以发出红外线，额温枪是利用红外线热效应来工作的，故A正确；
B．手机可以发射和接收电磁波，是利用电磁波来传递信息的，故B错误；
C．核电站是利用核裂变原理来发电的，故C错误；
D．能量是守恒的，但能量的转化和转移具有方向性，有些能量一旦消耗便很难再被人类所利用，因此会发生能源危机，故D错误。
故选A。
6．D
【详解】最先发现电磁感应现象的是英国物理学家法拉第，故ABC不符合题意，D符合题意。
故选D。
7．B
【详解】A． 如图甲，体温计的测量范围为 ，酒精灯火焰的温度远远高于体温计测量的最大值，不能用体温计直接测量火焰的温度，故A错误；
B．乙图，拉绳与筒壁摩擦产生热量，使筒壁的温度升高，筒内气体温度升高推动活塞做功，两个过程说明做功可以改变物体的内能，故B正确。
C．丙图中a孔接地线，左孔接零线，右孔接火线，故C错误；
D．丁图，刻度尺读数时，视线应正对要读的刻线处，图中是斜视，是不正确的读数方式，故D错误。
故选B。
8．D
【详解】A．起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B．在岸上看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，人的眼睛逆着折射光线方向的反向延长线看去，便看到变浅的鱼的虚像，故B错误；
C．晶体熔化过程中吸收热量，温度保持不变，故C错误；
D．水果电池是由水果（酸性）、两金属片和导线简易制作而成。铜片和锌片分开插入同一西红柿中，由于锌片易失去电子，因此作为负极，相对而言，铜片不易失去电子，因此作为正极，故D正确。
故选D。
9．D
【详解】A．权威性的观点不一定是正确的，我们应该有批判精神，故A不符合题意；
B．我们不能随大流，需要有自己独立的思考能力，故B不符合题意；
C．观点是否荒谬，应该以实验为基础，而不是听起来很荒谬，故C不符合题意；
D．大量实验验证了这一观点，说明这一观点的重要性，物理的各种观念都需要建立在打了的实验的基础上，不能主观臆测，故D符合题意。
故选D。
10．C
【详解】A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明导线不切割磁感线时，磁不能生电，故A不符合题意；
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中不切割磁感线运动时，不会产生感应电流，故B不符合题意；
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线切割磁感线时运动的方向有关，故C符合题意；
D．磁体的S极在上时，使导线ab向左运动：N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，不能说明感应电流的方向与磁场方向无关，因为没有保持导线ab的运动方向不变，故D不符合题意。
故选C。
11．D
【详解】A．电阻箱阻值为零时的电流为I0，此时电路中只直接入了R0，电压表示数为U0，根据公式，可得R0的电阻为，故A错误；
B．电路中的电流越大，电路中电阻箱接入电路中的阻值越小，电阻箱两端的电压越小，故B错误；
C．当电阻箱接入电路阻值为零时，电路消耗的电功率最大，根据公式P=UI可知，电路消耗的最大电功率为

图形S3与S4的面积之和为，故C错误；
D．如图所示，电阻箱与定值电阻串联，电阻箱的最大功率为

当接入电路中的电阻箱的阻值等于R0时，电阻箱消耗的电功率最大，此时电路中的电流为，电路中的电阻箱消耗的最大电功率为

图形S1的面积为

故D正确。
故选D。
12．     0.14     504     84
【详解】[1]由可得，电水壶正常工作10min消耗的电能

它所消耗的电能为。
[2]因电路中每消耗的电能，电能表的转盘转3600r，所以，电能表的转盘在这段时间内转的圈数

电能表的转盘在这段时间内转504r。
[3]由题意可知，水吸收的热量

由可得，水升高的温度

由可得，此时水的末温

此时水的末温是。
13．     N     北方
【详解】第一空．由右手定则可知通电螺线管左端为N极，因为螺线管与磁体相互排斥，同名磁极相互相斥，则磁体B端为N极；
第二空．地球是个大磁体，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近．断开开关S，磁体静止后，由异名磁极相互吸引可知，B端会指向地磁南极，即地理北极．
14．     12.1     41
【详解】[1]该电热水龙头正常工作时的电阻是

[2]水龙头放热
Q=W=Pt=4000W×8.4s=33600J
升高温度为

末温为
t1=21℃+20℃=41℃
15．          ①     8     20     60     0.8
【详解】(1)[1]为保证电路安全，在未闭合S之前滑动变阻器的滑片应处于阻值最大处的端。
(2)[2]两电阻串联，电压表测的电压，电压表测的电压，电流表测电路的电流，当变阻器的滑片P移动到最右端时，变阻器连入电路的电阻为0，电压表示数为0，故②是电压表的变化图像，①是电压表的变化图像。
(3)[3]当变阻器的滑片P移动到最右端时，变阻器连入电路的电阻为0，电路为的简单电路，电压表示数即电源电压，。
[4]由图乙知，此时电路的电流为，由欧姆定律得

[5]当电路的电阻最大时，电路的电流最小为：，根据串联电阻的规律及欧姆定律，滑动变阻器连入电路的最大阻值为

(4)[6]因串联电路各处的都相等，故当图线①和②相交时，两电阻的电压也相等，由欧姆定律，两电阻相等，即滑动变阻器连入电路的电阻为

根据串联电路电压的规律和分压原理，变阻器的电压为，滑动变阻器消耗的功率为

(5)[7]闭合S、，断开，两电阻串联，电压表测待测电阻的电压，电压表读数为；闭合S、，断开，电压表测电源电压，电压表读数为，根据串联电路电压的规律，定值电阻的电压为

由分压原理

得出

16．     右     电阻箱     2     1.25     2.5     0.5     R1
【详解】（1）[1]开关闭合前，为保护电路，滑动变阻器滑片在阻值最大处，即最右端。
[2]电流表示数有明显变化，说明是通路，电压表示数始终为零，可能电阻箱短路。
[3]由图可知，电流0.2A时，，电阻为10Ω，电压为
U0=IR=0.2A×10Ω=2V
（2）[4]小灯泡电压2.5V时，电流0.5A，小灯泡的额定功率为
P=ULIL=2.5V×0.5A=1.25W
[5]当通过小灯泡的电流为0.4A时，电压为1V，灯泡电阻

（3）[6]灯泡额定电压2.5V，因为灯泡和定值电阻并联，所以二者电压都是2.5V，此时电流表A2的示数为

[7]灯泡正常发光时，灯泡和R0电压均为2.5V，此时R0电流0.5A，灯泡电流由上一问可知约0.5A，总电流为1A，所以要选R1。
17．          左     10     0.6     变亮     减小
【详解】（1）①[1]根据电路图连接实物图，从电源正极连接到滑动变阻器的横杆左侧，从滑动变阻器出来，一支接定值电阻，再通过b点连接开关；另一支直接用导线连接开关a接线柱，从开关出来，连接电流表，再回到电源的负极，如图

②[2]闭合开关前，为保护电路安全，滑动变阻器的阻值应为最大值，滑片应置于最左端。
③开关S接a，电路中只有滑动变阻器，调节滑动变阻器，使电流表指针指向最大刻度值处，电路中的电流为
    ①
开关S接b，定值电阻与滑动变阻器串联，电流表指针指向最大刻度值的三分之一处，因为定值电阻R0为20Ω，电源电压为6V，电流的值不会超过

由此可知，电路中的电流值

解得

代入①式可得

④[3][4]由以上信息可知，滑动变阻器接入电路的阻值为10Ω，该电流表的最大刻度值为0.6A。
（2）①[5]如图，灯泡与滑动变阻器串联，再与光敏电阻并联；由左向右缓慢调节滑动变阻器滑片，滑动变阻器接入电路的电阻变小，灯泡所在支路的电阻变小，支路电流变大，会发现小灯泡发光变亮。
②[6]小灯泡变亮，光照强度增大，光敏电阻所在支路的电流表示数变大，说明支路的电阻减小，即光敏电阻的电阻减小，由以上实验现象可知：光敏电阻的阻值随着光照强度的增大而减小。
18．
【详解】小磁针的左端为S极，自由静止时靠近螺线管的右端，所以螺线管的右端为N极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向左的；利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的左端流入右端流出，从而可以确定电源的左端为正极，右端为负极。

19．
【详解】由题意可知，磁体在空中静止，受到竖直向下的重力与向上的斥力大小相等，由于上面磁体的上端为S极，那么下端为N极，根据磁体间的相互作用力规律可知，超导电流产生的磁场上面为N极，根据安培定则可知，让电流的方向与四指的方向一致，大拇指所指的方向即为磁场的N极，故磁感线的方向向上，电流为逆时针，作图如下：

20．(1) ；(2) ；(3) 。
【详解】(1)当闭合，、断开时，电路为的简单电路，由可得，电源的电压：

(2)当闭合，、断开时，与串联，电流表测电路中的电流，此时电路中的总电阻：

因串联电路中总电阻等于各分电阻之和，所以，电阻的阻值：

(3)当、闭合，断开时，与并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，所以，电路的总功率：

21．（1）11V；（2）12Ω，30Ω；（3）0.6W
【详解】解：（1）断开S2，闭合S、S1时，灯泡与R1的全部阻值串联在电路中，滑片的移动改变电压表测量的范围，小灯泡一直正常发光，所以灯泡电压5V，由图，R1滑片滑动的过程中，电压表示数变化范围为0~6V，所以电源电压
U=5V+6V=11V
（2）闭合开关、，由题可知滑动变阻器最大阻值为

断开开关，闭合开关S、，R1和电压表串联，相当于断路，灯泡和R2串联，由图可知的最大阻值

（3）由图，灯泡功率最小时，对应电流0.3A，此时灯泡的电压
UL1=11V-9V=2V
功率为
Pmin= UL1I2=2V×0.3A=0.6W
答：（1）电源电压11V；
（2）滑动变阻器最大阻值12Ω，的最大阻值30Ω；
（3）整个过程中小灯泡工作时消耗的最小功率0.6W。
22．（1）AB；（2）2.64×105J；（3）55Ω；（4）4A
【详解】解：（1）当开关旋至CD时，电路处于断路；当开关旋至BC时，只有电动机工作，吹冷风；当开关旋至AB时，电动机和电热丝并联，同时工作，吹热风，此时正常工作时功率大。
（2）吹热风时的额定功率比吹冷风时的额定功率大880W，所以电吹风正常工作5分钟，吹热风比吹冷风多消耗的电能为
W=Pt=880W×5×60s=2.64×105J
（3）吹热风时比吹冷风时，多了一个电热丝工作，而吹热风时的额定功率比吹冷风时的额定功率大880W，所以电热丝发功率即为880W，所以电热丝正常工作的电阻为

（4）在正常工作情况下，电吹风吹热风时比吹冷风时通过导线MN的电流大，大的正是通过电热丝的电流，电热丝正常工作时的电流为

所以在正常工作情况下，电吹风吹热风时比吹冷风时通过导线MN的电流大4A。
答：（1）当选择开关旋至AB时，电吹风正常工作的功率大；
（2）若电吹风正常工作5分钟，吹热风比吹冷风多消耗的电能为2.64×105J
（3）电热丝正常工作时的电阻为55Ω；
（4）在正常工作情况下，电吹风吹热风时比吹冷风时通过导线MN的电流大4A。
