2023年陕西省安康市汉阴县中考物理模拟试卷

这是一份2023年陕西省安康市汉阴县中考物理模拟试卷，共33页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。

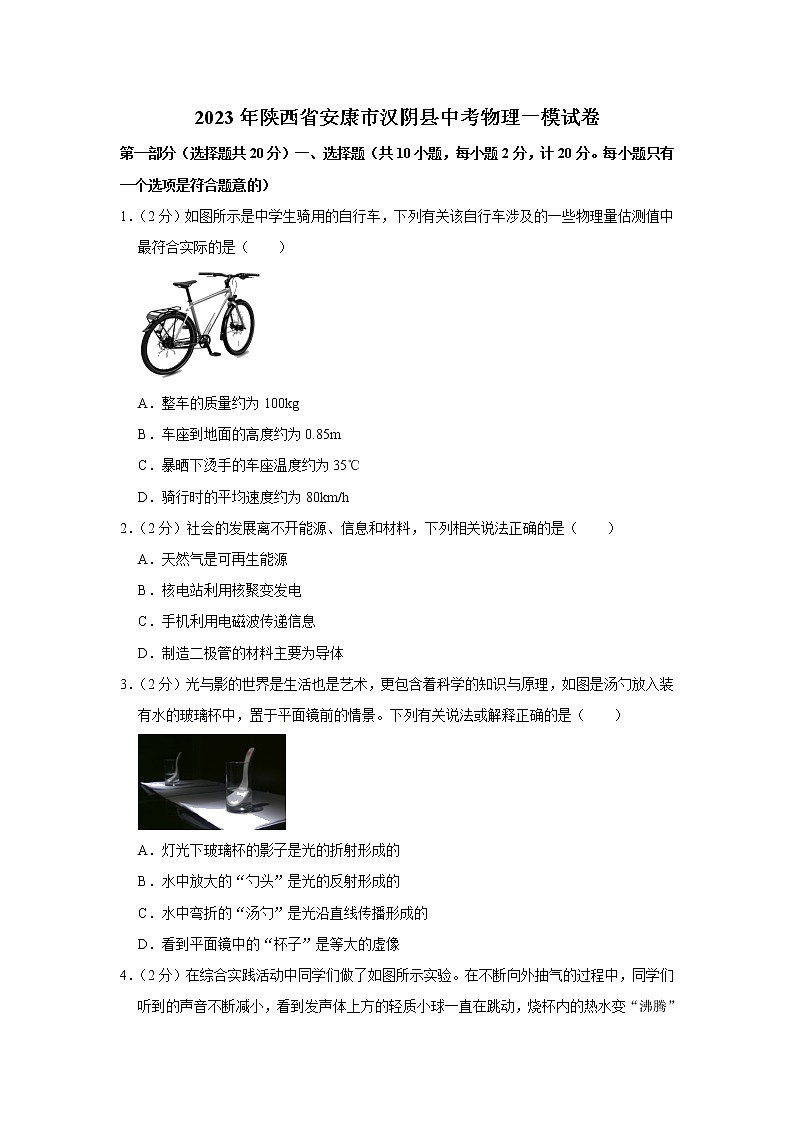

2023年陕西省安康市汉阴县中考物理一模试卷
第一部分（选择题共20分）一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．（2分）如图所示是中学生骑用的自行车，下列有关该自行车涉及的一些物理量估测值中最符合实际的是（　　）

A．整车的质量约为100kg
B．车座到地面的高度约为0.85m
C．暴晒下烫手的车座温度约为35℃
D．骑行时的平均速度约为80km/h
2．（2分）社会的发展离不开能源、信息和材料，下列相关说法正确的是（　　）
A．天然气是可再生能源
B．核电站利用核聚变发电
C．手机利用电磁波传递信息
D．制造二极管的材料主要为导体
3．（2分）光与影的世界是生活也是艺术，更包含着科学的知识与原理，如图是汤勺放入装有水的玻璃杯中，置于平面镜前的情景。下列有关说法或解释正确的是（　　）

A．灯光下玻璃杯的影子是光的折射形成的
B．水中放大的“勺头”是光的反射形成的
C．水中弯折的“汤勺”是光沿直线传播形成的
D．看到平面镜中的“杯子”是等大的虚像

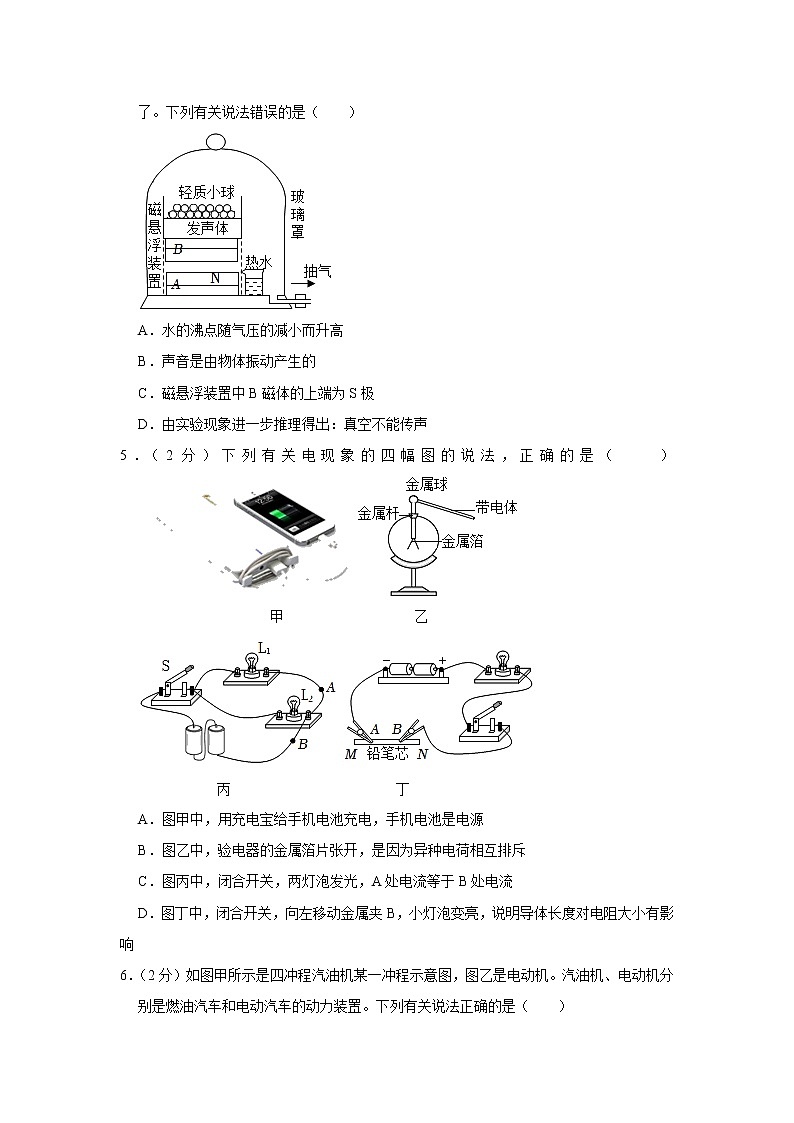

4．（2分）在综合实践活动中同学们做了如图所示实验。在不断向外抽气的过程中，同学们听到的声音不断减小，看到发声体上方的轻质小球一直在跳动，烧杯内的热水变“沸腾”了。下列有关说法错误的是（　　）

A．水的沸点随气压的减小而升高
B．声音是由物体振动产生的
C．磁悬浮装置中B磁体的上端为S极
D．由实验现象进一步推理得出：真空不能传声
5．（2分）下列有关电现象的四幅图的说法，正确的是（　　）
A．图甲中，用充电宝给手机电池充电，手机电池是电源
B．图乙中，验电器的金属箔片张开，是因为异种电荷相互排斥
C．图丙中，闭合开关，两灯泡发光，A处电流等于B处电流
D．图丁中，闭合开关，向左移动金属夹B，小灯泡变亮，说明导体长度对电阻大小有影响

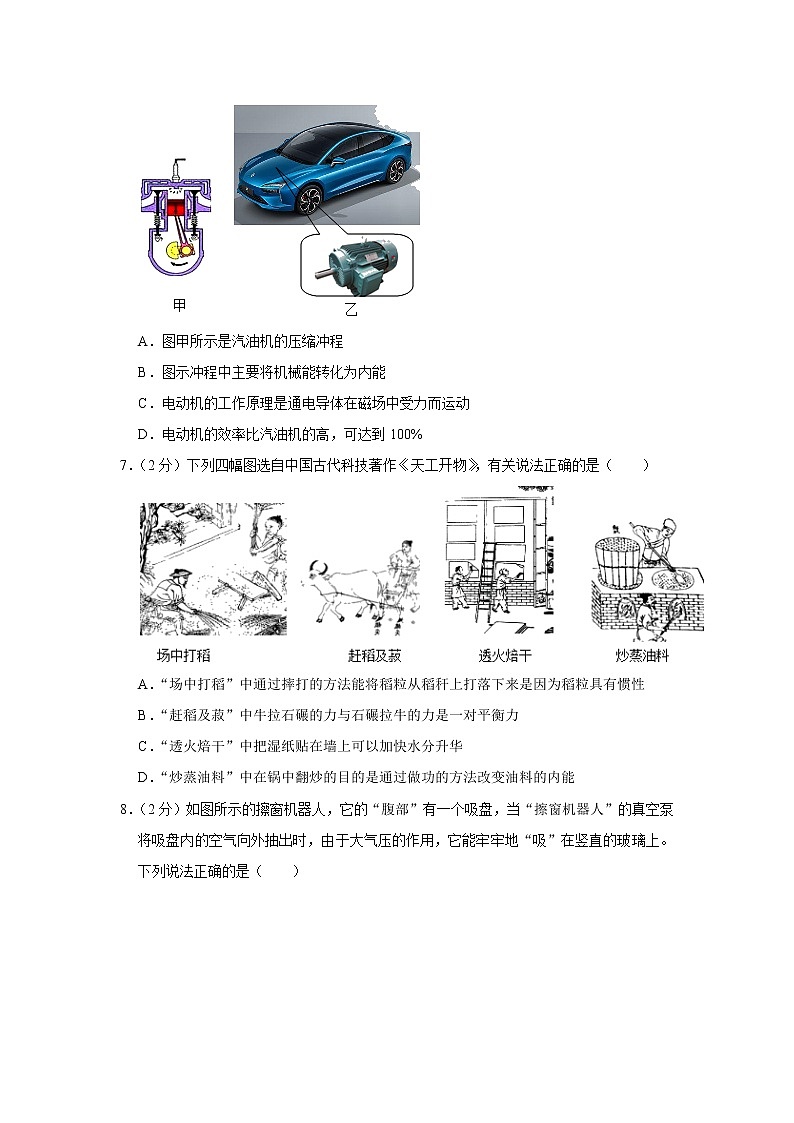

6．（2分）如图甲所示是四冲程汽油机某一冲程示意图，图乙是电动机。汽油机、电动机分别是燃油汽车和电动汽车的动力装置。下列有关说法正确的是（　　）

A．图甲所示是汽油机的压缩冲程
B．图示冲程中主要将机械能转化为内能
C．电动机的工作原理是通电导体在磁场中受力而运动
D．电动机的效率比汽油机的高，可达到100%
7．（2分）下列四幅图选自中国古代科技著作《天工开物》，有关说法正确的是（　　）

A．“场中打稻”中通过摔打的方法能将稻粒从稻秆上打落下来是因为稻粒具有惯性
B．“赶稻及菽”中牛拉石碾的力与石碾拉牛的力是一对平衡力
C．“透火焙干”中把湿纸贴在墙上可以加快水分升华
D．“炒蒸油料”中在锅中翻炒的目的是通过做功的方法改变油料的内能
8．（2分）如图所示的擦窗机器人，它的“腹部”有一个吸盘，当“擦窗机器人”的真空泵将吸盘内的空气向外抽出时，由于大气压的作用，它能牢牢地“吸”在竖直的玻璃上。下列说法正确的是（　　）

A．擦窗户玻璃时，它相对地面是静止的
B．真空泵不断将空气抽出，擦窗机器人受到的摩擦力不变
C．工作时，吸盘内的气压大于外界大气压
D．沿水平方向匀速擦玻璃时，擦窗机器人的机械能增大
9．（2分）如图所示为户外分体式燃气炉，该燃气炉的功率为4500W（指气体燃料完全燃烧时燃气炉每秒放出4500J的热量）。某次野炊时，用该燃气炉将1L水从25℃加热到沸腾用时140s（标准大气压下），已知水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃），下列有关说法正确的是（　　）

A．烧水过程中燃料的热值不断减小
B．使用过程中，燃气罐出气口的温度会升高
C．该过程中水吸收的热量为6.3×105J
D．燃气炉烧水过程的效率是50%
10．（2分）如图甲所示的智能照明电路，该电路可实现生态节能，天暗时灯L自动发光，天亮时自动熄灭，其中R1为光敏电阻，其阻值会随着光照强度的变化而变化，R2为滑动变阻器，电磁铁线圈电阻不计。若保持光照强度不变，闭合S后，将滑片P从下端移至上端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列说法正确的是（　　）

A．电磁铁是利用电磁感应原理工作的
B．工作电路中导线A应连接家庭电路中的零线
C．滑动变阻器的最大阻值是100Ω
D．若想照明灯L在傍晚发光的时间提前，可将滑动变阻器滑片上移
第二部分（非选择题共60分）二、填空与作图题（共7小题，计19分）
11．（3分）常见物质是由分子、原子构成的，原子是由中心的 　 　和核外带 　 　电的电子构成的.夏天时更容易闻到垃圾的臭味，这是因为分子热运动的剧烈程度与 　 　有关。
12．（2分）如图甲所示是用来泡茶的紫砂壶，当茶壶装满茶水时，壶嘴与壶身中茶水的液面高度 　 　（选填“相同”或“不同”）。如图乙所示为家用煤气灶灶头的示意图，使用时打开煤气阀门，拧动点火装置，煤气和空气在进口处混合流向燃烧头被点燃，而煤气不会从进口处向空气中泄漏，其原因是进口处煤气流速大压强 　 　（选填“大”或“小”）的缘故。

13．（3分）如图所示，跳水比赛中，运动员用力蹬跳板，跳板弯曲说明力可以使物体 　 　；在划艇比赛中，运动员用力向后划桨，艇快速向前运动，这表明物体间力的作用是 　 　的；在射击比赛时，运动员都戴上特制的耳塞是为了在 　 　处减弱噪声来保护耳朵。

14．（3分）如图所示，为我国古代劳动人民用木棒搬动巨大木料时的情景。架在支架上的木棒属于 　 　（选填“省力”、“费力”或“等臂”）杠杆；为了更易翘起木料，人们对杠杆施加动力时应 　 　（选填“靠近”或“远离”）杠杆支点；支架下方垫有面积较大的石块，是为了减小对地的 　 　，防止支架陷入地面。
15．（4分）科学家对人眼球进行解剖后，绘出眼球的构造图（图甲），并根据眼球的结构特点，进行了模拟成像实验。如图乙所示，调节并固定蜡烛、光屏、透镜的位置后，此时可在光屏上看见一清晰烛焰像，可以说明：物体在视网膜上成像的性质是 　 　，实验中所用透镜的焦距为 　 　（选填“小于15cm”“15～20cm之间”或“大于20cm”）近视眼相当于将图乙中的凸透镜焦距调小，此时像成在光屏 　 　（选填“前方”“上”或“后方”），可移动光屏或在凸透镜前放一 　 　（选填“凸透镜”或“凹透镜”），使光屏上重新成清晰的像。

16．（2分）如图所示，一名滑雪爱好者沿斜面下滑，其中O为滑雪爱好者的重心，请你在图中画出爱好者受到的重力和摩擦力的示意图。


17．（2分）如图所示，小明自制了一个带有电磁铁的泡沫塑料船模型，将它放入水中漂浮，闭合开关S后，船头A总是会指向北方静止，请在图上括号中标出螺线管的磁极，并画出螺线管的绕法。

三、实验与探究题（共4小题，计22分）
18．（4分）请完成下列填空.
（1）如图甲所示，物块的质量为 　 　g。
（2）如图乙所示，取两块断面磨平、干净的铅块，将它们紧压后，可以在它的下面吊起较重的钩码，这个现象说明分子间存在 　 　。
（3）如图丙所示，让一细束太阳光照射三棱镜，射出的光在白屏上形成彩色光带，这说明太阳光是 　 　。
（4）如图丁所示，该装置可用来探究电流产生的热量与 　 　的关系。
19．（4分）某同学探究“影响滑动摩擦力大小的因素”。他利用细线、长木板、两个完全相同的木块A、B和一个弹簧测力计，在水平台上进行实验，如图所示。

（1）实验中用弹簧测力计水平拉动木块，使它沿长木板做 　 　运动，此时弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等。
（2）比较甲、乙两图，得出的结论是：当接触面的粗糙程度相同时，　 　。
（3）比较乙、丙两图，得出滑动摩擦力大小与 　 　无关的结论。
（4）在利用甲图装置进行实验时，拉动木块由静止到匀速直线运动过程中，弹簧测力计对木块的拉力F随时间t的变化图像如图丁所示.0～3s木块处于静止状态，3s后木块开始运动，分析图像可知，当木块所受拉力为0.4N时，木块处于 　 　状态。
20．（7分）小明同学想测量某一未知定值电阻的阻值，用到的器材有：待测电阻Rx（约为10Ω）、电源（电压恒为4.5V）、电流表、电压表、滑动变阻器（规格为“20Ω 1A”）、开关各1个，导线若干。

（1）用笔画线代替导线将图甲中的实验电路连接完整（要求：滑动变阻器的滑片向左移动时，电压表的示数变大）。
（2）闭合开关后，发现电流表的指针偏转如图乙所示，造成该现象的原因是 　 　。

第一组
第二组
第三组
第四组
电压/V
1
1.8
2.6
3.2
电流/A
0.1
0.18
0.26
0.32
（3）排除故障后，小明开始实验，并记录了四组实验数据，如表中所示，小明测得的待测电阻Rₓ的阻值为 　 　Ω；同桌在分析实验数据时，发现这四组数据中有一组数据是小明编造出来的，并不科学，请你判断编造的数据是第 　 　组，你判断的依据是 　 　；
（4）小陈同学用如图丙所示的电路图测量Rₓ的阻值，电源电压恒为3V，滑动变阻器（规格为“20Ω 1A”），还有电压表、电流表、电阻箱、导线可以选用，小陈同学操作步骤如下：
①将单刀双掷开关S₁拨至a位置，闭合开关S，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；
②断开开关S，将单刀双掷开关S1拨至b位置；
③闭合开关S，调节电阻箱，使电压表示数为 　 　V，读出电阻箱示数，即等于Rx的阻值。
（5）小陈同学发现自己的测量结果却比小明同学的测量结果大了4Ω，检查分析后发现，是在步骤③之前，不小心碰到了滑动变阻器滑片，导致滑动变阻器接入电路的阻值变化了 　 　Ω。
21．（7分）小明骑自行车上学途中经过一段下坡路。他思考：物体从粗糙程度相同的斜坡下来后滑行的最大距离可能与哪些因素有关呢？
（1）他发现斜面的高度越大，冲下斜坡后滑行的最大距离就越大。从能量角度分析，物体越高，重力势能也越大，到达坡底时的 　 　能就越大，从而滑行得越远。

（2）接着小明又提出两个猜想：
猜想一：可能与物体的质量有关；
猜想二：可能与斜坡和水平面间的夹角有关。
为验证猜想，他设计了图甲所示的装置，将A、B两个木槽在O处平滑连接。实验中多次改变并测出夹角α、θ，然后将甲、乙小滑块从木槽A上由静止释放，测量出滑块冲上木槽B的距离（滑块中心到O点的距离）s甲和s乙，数据如表：
实验序号
1
2
3
4
5
夹角α
30°
30°
30°
40°
50°
夹角θ
20°
30°
53°
30°
30°
s甲/cm
37.9

19.3
30.0
31.2
s乙/cm
37.8
28.1
19.3
30.1
31.1
①实验中甲、乙两滑块质量 　 　，每次应将两滑块从 　 　处释放；
②第2次实验中测量s甲时刻度尺和滑块的位置如图乙，则表格中应填入 　 　；
③分析上表数据，可知猜想一是 　 　的；
④用上表数据分析猜想二，序号为 　 　的数据为无用数据，分析其余数据，可得出的探究结论是：当物体的高度和质量一定时，斜坡的角度越大，物体滑行距离越远。
（3）进一步分析，你认为导致斜面夹角越大滑块滑行距离越远的原因是 　 　。
四、综合题（共3小题，计19分）
22．（4分）小明家里新买了一个电热水壶，铭牌如图甲所示，图乙是他家电能表的面板。
（1）小明家原有的用电器的总功率为1700W，增添这个电热水壶后，他家的用电器同时使用 　 　（选填“会”或“不会”）影响电能表的计量准确度。
（2）电热水壶正常工作时电路中的电流为多大？
（3）小明发现用电高峰期加热一壶水的时间会变长，这时电热水壶的功率是多少呢？他只让电热水壶单独工作，观察到电能表转盘3min转过150转，请计算电热水壶的实际功率。

23．（7分）如图的天鲲号是亚洲最大的重型白航绞吸船，“天鲲号”全船长140m，宽27.8m，最大挖深35m，总装机功率25843kW，设计每小时挖泥6000m3，绞刀额定功率6600kW。满载排水量17000t，最大排距15000m。（河水密度取1.0×103kg/m3，g取10 N/kg）
（1）以最大挖深工作时，前端绞刀受到河水的压强是多少？
（2）满载时，天鲲号受到的浮力是多少？若天鲲号从海洋中驶入内河，则船身将 　 　（选填“上浮一些”“下沉一些”或“保持不变”）。
（3）若某段工作时间内，“天鲲号”的泥泵输出功率恒为1×104kW，排泥量为1.4m3/s，排泥管的横截面积为0.7m2，则泥泵对排泥管内泥浆的推力为多大？

24．（8分）如图甲是升降晾衣架的结构示意图，它由4个定滑轮和两个动滑轮组成，绳子的尾端绕在一个固定于墙壁的旋轮上，旋转摇柄可以使晾衣架升降，若晾衣架上所挂衣物重量为40N，晾衣架横梁（含动滑轮）的总重是20N，在将晾衣架上的衣服匀速向上摇的过程中：（不计绳重和摩擦）

（1）求摇柄端绳子上的拉力F及升降衣架的机械效率η（结果保留至0.1%）。
（2）如图乙所示是一款集LED智能照明、定时风干和智能干衣、光波智能杀菌等多功能为一体的智能晾衣机，智能干衣工作电路简图如图丙所示，具有风干（冷风）和烘干（热风）两种功能，其中R是加热电阻，风干的额定功率为20W，烘干的额定功率为220W。烘干功能开启后，3小时后会自动关闭此功能。
①智能晾衣机是利用自带的杀菌灯发出的 　 　（选填“紫外线”或“红外线”）来杀菌的。
②当开关S接通3、4触点时，晾衣机开启了 　 　（选填“风干”或“烘干”）功能，该功能开启后直至自动关闭，图丙所示部分电路消耗的电能是多少焦？
③加热电阻R的阻值为多大？

2023年陕西省安康市汉阴县中考物理一模试卷
（参考答案）
第一部分（选择题共20分）一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．（2分）如图所示是中学生骑用的自行车，下列有关该自行车涉及的一些物理量估测值中最符合实际的是（　　）

A．整车的质量约为100kg
B．车座到地面的高度约为0.85m
C．暴晒下烫手的车座温度约为35℃
D．骑行时的平均速度约为80km/h
【解答】解：A、自行车整车的质量约为10kg，故A错误；
B、车座到地面的高度约为0.85m，故B正确；
C、人的正常体温约37℃，暴晒下烫手的车座温度约超过体温，约为45℃，故C错误；
D、骑行时的平均速度约为5m/s＝18km/h，故D错误。
故选：B。
2．（2分）社会的发展离不开能源、信息和材料，下列相关说法正确的是（　　）
A．天然气是可再生能源
B．核电站利用核聚变发电
C．手机利用电磁波传递信息
D．制造二极管的材料主要为导体
【解答】解：A、天然气是不可再生能源，故A错误；
B、核电站是利用铀原子核裂变时放出的核能来发电的，故B错误；
C、手机是利用电磁波来传递信息的，故C正确；
D、制造二极管的材料主要是半导体，故D错误。
故选：C。
3．（2分）光与影的世界是生活也是艺术，更包含着科学的知识与原理，如图是汤勺放入装有水的玻璃杯中，置于平面镜前的情景。下列有关说法或解释正确的是（　　）

A．灯光下玻璃杯的影子是光的折射形成的
B．水中放大的“勺头”是光的反射形成的
C．水中弯折的“汤勺”是光沿直线传播形成的
D．看到平面镜中的“杯子”是等大的虚像
【解答】解：A、灯光下玻璃杯的影子是由光的直线传播形成的，故A错误；
B、水中放大的“勺头”是凸透镜成像，是光的折射现象，故B错误；
C、水中弯折的“汤勺”是汤勺斜插入盛水的玻璃杯里时，从上面看上去，水中的部分比实际位置高了，所以看起来像折断了，这是由于光的折射现象引起的，故C错误；
D、平面镜中的“杯子”是平面镜成像，属于光的反射现象，成正立等大的虚像，故D正确。
故选：D。
4．（2分）在综合实践活动中同学们做了如图所示实验。在不断向外抽气的过程中，同学们听到的声音不断减小，看到发声体上方的轻质小球一直在跳动，烧杯内的热水变“沸腾”了。下列有关说法错误的是（　　）

A．水的沸点随气压的减小而升高
B．声音是由物体振动产生的
C．磁悬浮装置中B磁体的上端为S极
D．由实验现象进一步推理得出：真空不能传声
【解答】解：A、水的沸点随气压的减小而降低，故A错误；
B、声音是由物体振动产生的，故B正确；
C、磁悬浮时，两个磁体靠近的磁极为同名磁极，利用了同名磁极相斥的原理；磁体A的上端为N极，所以磁体B的下端也为N极，磁悬浮装置中B磁体的上端为S极，故C正确；
D、在不断向外抽气的过程中，同学们听到的声音不断减小，由实验现象进一步推理得出：真空不能传声，故D正确。
故选：A。
5．（2分）下列有关电现象的四幅图的说法，正确的是（　　）
A．图甲中，用充电宝给手机电池充电，手机电池是电源
B．图乙中，验电器的金属箔片张开，是因为异种电荷相互排斥
C．图丙中，闭合开关，两灯泡发光，A处电流等于B处电流
D．图丁中，闭合开关，向左移动金属夹B，小灯泡变亮，说明导体长度对电阻大小有影响
【解答】解：A．用充电宝给手机电池充电，手机电池消耗了电能，相当于用电器，故A错误；
B．用带电体接触验电器的金属球，就有一部分电荷转移到两片金属箔上，两片金属箔带同种电荷，同种电荷相互排斥而张开，故B错误；
C．图中电流有两条路径，A在支路中，B点在干路中，根据并联电路的电流规律可知，A处的电流小于B处的电流，故C错误；
D．闭合开关，向左移动金属夹B，铅笔芯接入电路中的长度变短，小灯泡变亮，这说明电路中的电流变大，铅笔芯接入电路的电阻变小，由此可知，导体长度对电阻大小有影响，故D正确。
故选：D。
6．（2分）如图甲所示是四冲程汽油机某一冲程示意图，图乙是电动机。汽油机、电动机分别是燃油汽车和电动汽车的动力装置。下列有关说法正确的是（　　）

A．图甲所示是汽油机的压缩冲程
B．图示冲程中主要将机械能转化为内能
C．电动机的工作原理是通电导体在磁场中受力而运动
D．电动机的效率比汽油机的高，可达到100%
【解答】解：AB．由图甲可知。此时两气门关闭，火花塞点火，活塞下行，是做功冲程，此冲程将内能转化为机械能，故AB错误；
C．电动机是利用通电导体在磁场中受力而运动的原理工作的，故C正确；
D．任何机械的效率都不可能达到100%，电动机的效率比汽油机的高，但不可能达到100%，故D错误。
故选：C。
7．（2分）下列四幅图选自中国古代科技著作《天工开物》，有关说法正确的是（　　）

A．“场中打稻”中通过摔打的方法能将稻粒从稻秆上打落下来是因为稻粒具有惯性
B．“赶稻及菽”中牛拉石碾的力与石碾拉牛的力是一对平衡力
C．“透火焙干”中把湿纸贴在墙上可以加快水分升华
D．“炒蒸油料”中在锅中翻炒的目的是通过做功的方法改变油料的内能
【解答】解：A、当摔打稻秆时，稻秆由静止变为运动，而稻粒由于惯性继续保持原来的静止状态，所以能将稻粒从稻秆上打落下来，这是利用稻粒的惯性，故A正确；
B、“赶稻及菽”中牛拉石碾的力与石碾拉牛的力是相互作用力，不是平衡力，故B错误；
C．“透火焙干”中把湿纸贴在热墙上，温度升高，水分蒸发加快，易干，故C错误；
D．“炒蒸油料”中在灶台上炒油料时，油料从锅体上吸收热量，是通过热传递增加了油料的内能，故D错误。
故选：A。
8．（2分）如图所示的擦窗机器人，它的“腹部”有一个吸盘，当“擦窗机器人”的真空泵将吸盘内的空气向外抽出时，由于大气压的作用，它能牢牢地“吸”在竖直的玻璃上。下列说法正确的是（　　）

A．擦窗户玻璃时，它相对地面是静止的
B．真空泵不断将空气抽出，擦窗机器人受到的摩擦力不变
C．工作时，吸盘内的气压大于外界大气压
D．沿水平方向匀速擦玻璃时，擦窗机器人的机械能增大
【解答】解：
A、擦窗户玻璃时，“擦窗机器人”相对地面之间发生了位置的变化，是运动的，故A错误；
B、“擦窗机器人”静止时处于平衡状态，即受力平衡，在竖直方向上摩擦力和重力平衡，则摩擦力大小等于重力大小，保持不变，故B正确；
C、吸盘内的空气被排出，吸盘内的气压小于外界大气压，故C错误；
D、沿水平方向匀速擦玻璃时，擦窗机器人的质量不变，高度不变，速度不变，重力势能和动能都不，所以机械能不变，故D错误。
故选：B。
9．（2分）如图所示为户外分体式燃气炉，该燃气炉的功率为4500W（指气体燃料完全燃烧时燃气炉每秒放出4500J的热量）。某次野炊时，用该燃气炉将1L水从25℃加热到沸腾用时140s（标准大气压下），已知水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃），下列有关说法正确的是（　　）

A．烧水过程中燃料的热值不断减小
B．使用过程中，燃气罐出气口的温度会升高
C．该过程中水吸收的热量为6.3×105J
D．燃气炉烧水过程的效率是50%
【解答】解：A、热值是燃料的一种特性，热值的大小与质量无关，因此燃料在燃烧过程中热值不变，故A错误；
B、当燃气从出气口冲出时，燃气对外做功，燃气的内能转化为机械能，内能减小，温度会降低，使得燃气罐出气口的温度降低，故B错误；
C、由ρ＝可知，水的质量：m水＝ρ水V水＝1.0×103kg/m3×1.0×10﹣3m3＝1kg；
在标准大气压下，水沸腾时的温度为100℃，
水吸收的热量：Q吸＝c水m水Δt＝4.2×103J/（kg•℃）×1kg×（100℃﹣25℃）＝3.15×105J，故C错误；
D、燃气完全燃烧放出的热量：Q放＝Pt＝4500W×140s＝6.3×105J；
则燃气炉烧水时的效率：η＝×100%＝×100%＝50%，故D正确。
故选：D。
10．（2分）如图甲所示的智能照明电路，该电路可实现生态节能，天暗时灯L自动发光，天亮时自动熄灭，其中R1为光敏电阻，其阻值会随着光照强度的变化而变化，R2为滑动变阻器，电磁铁线圈电阻不计。若保持光照强度不变，闭合S后，将滑片P从下端移至上端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列说法正确的是（　　）

A．电磁铁是利用电磁感应原理工作的
B．工作电路中导线A应连接家庭电路中的零线
C．滑动变阻器的最大阻值是100Ω
D．若想照明灯L在傍晚发光的时间提前，可将滑动变阻器滑片上移
【解答】解：
A．电磁铁通电后具有磁性，是利用电流的磁效应来工作的，故A错误；
B．在照明电路中，开关必须接在火线上，工作电路中导线A应连接家庭电路中的火线，故B错误；
C．控制电路中，滑动变阻器和光敏电阻串联，电压表测光敏电阻两端的电压，电流表测电路中的电流，
当滑片位于最上端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，电压表测电源的电压，由图乙可知电源的电压U＝12V；
当滑片位于最下端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，由图乙可知，光敏电阻两端的电压U2＝2V，电路中的电流I＝0.1A，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：U1＝U﹣U2＝12V﹣2V＝10V，
由I＝可得，滑动变阻器的最大阻值：R2＝＝＝100Ω，故C正确；
D．若想L在傍晚发光的时间提前，电流需减小达到一定数值，灯L所在电路闭合，因为控制电路中电源电压恒定，若将电流减小，应将总电阻增大，滑片应向下移动，故D错误。
故选：C。
第二部分（非选择题共60分）二、填空与作图题（共7小题，计19分）
11．（3分）常见物质是由分子、原子构成的，原子是由中心的 　原子核　和核外带 　负　电的电子构成的.夏天时更容易闻到垃圾的臭味，这是因为分子热运动的剧烈程度与 　温度　有关。
【解答】解：原子是由位于中心的原子核和核外带负电的电子构成的，温度越高，分子热运动越剧烈，夏天时更容易闻到垃圾的臭味，是因为温度升高，臭味的分子运动加剧造成的。
故答案为：原子核；负；温度。
12．（2分）如图甲所示是用来泡茶的紫砂壶，当茶壶装满茶水时，壶嘴与壶身中茶水的液面高度 　相同　（选填“相同”或“不同”）。如图乙所示为家用煤气灶灶头的示意图，使用时打开煤气阀门，拧动点火装置，煤气和空气在进口处混合流向燃烧头被点燃，而煤气不会从进口处向空气中泄漏，其原因是进口处煤气流速大压强 　小　（选填“大”或“小”）的缘故。

【解答】解：电热水壶的壶嘴和壶身构成了一个连通器，当里面的水不流动时，壶嘴的水面和壶身的水面保持相平；
因为流速越快，流体的压强越小，所以进口处煤气流速大，压强小于大气压，煤气和空气在大气压的作用下流向燃烧头，而煤气不会向空气中泄露。
故答案为：相同；小。
13．（3分）如图所示，跳水比赛中，运动员用力蹬跳板，跳板弯曲说明力可以使物体 　发生形变　；在划艇比赛中，运动员用力向后划桨，艇快速向前运动，这表明物体间力的作用是 　相互　的；在射击比赛时，运动员都戴上特制的耳塞是为了在 　人耳　处减弱噪声来保护耳朵。

【解答】解：跳板弯曲，形状发生了改变，说明力可以使物体发生形变；
运动员用力向后划桨，给水一向后的力，力的作用是相互的，水给浆向前的力，使艇快速向前运动；
射击运动员戴上特制的耳塞是为了在人耳处减弱噪声来保护耳朵。
故答案为：发生形变；相互；人耳。
14．（3分）如图所示，为我国古代劳动人民用木棒搬动巨大木料时的情景。架在支架上的木棒属于 　省力　（选填“省力”、“费力”或“等臂”）杠杆；为了更易翘起木料，人们对杠杆施加动力时应 　远离　（选填“靠近”或“远离”）杠杆支点；支架下方垫有面积较大的石块，是为了减小对地的 　压强　，防止支架陷入地面。
【解答】解：由图知，架在支架上的横杆在使用过程中，动力臂大于力臂，是省力杠杆；
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，所以为了更易翘起木料，人们对杠杆施加动力时应远离杠杆支点，以增大动力臂；
支架下面垫有面积较大的石块，是在压力一定时，通过增大受力面积来减小对地面的压强，防止支架陷入地面。
故答案为：省力；远离；压强。
15．（4分）科学家对人眼球进行解剖后，绘出眼球的构造图（图甲），并根据眼球的结构特点，进行了模拟成像实验。如图乙所示，调节并固定蜡烛、光屏、透镜的位置后，此时可在光屏上看见一清晰烛焰像，可以说明：物体在视网膜上成像的性质是 　倒立、缩小的实像　，实验中所用透镜的焦距为 　15～20cm之间　（选填“小于15cm”“15～20cm之间”或“大于20cm”）近视眼相当于将图乙中的凸透镜焦距调小，此时像成在光屏 　前方　（选填“前方”“上”或“后方”），可移动光屏或在凸透镜前放一 　凹透镜　（选填“凸透镜”或“凹透镜”），使光屏上重新成清晰的像。

【解答】解：（1）由图乙可知，此时的物距大于像距，成的是倒立、缩小的实像；
此时的物距u＝60.cm﹣20.0cm＝40.0cm＞2f，像距f＜v＝90.0cm﹣60.0cm＝30.0cm＜2f，解得15.0cm＜f＜20.0cm；
（2）近视眼的成因是像成在了视网膜的前方，图乙中模拟近视眼的成因，凸透镜焦距调小，此时像成在了光屏的前方；
若想让像成在光屏上，需要增大像距、减小物距，即可以将蜡烛向靠近凸透镜的方向移动；为了推迟光线会聚，还可以在凸透镜的前方放置一个合适的对光线具有发散作用的凹透镜。
故答案为：倒立、缩小的实像；15～20cm之间；前方；凹透镜。
16．（2分）如图所示，一名滑雪爱好者沿斜面下滑，其中O为滑雪爱好者的重心，请你在图中画出爱好者受到的重力和摩擦力的示意图。


【解答】解：滑雪运动员受到的重力竖直向下，沿斜面下滑时，受到的摩擦力平行于斜面向上，从运动员重心开始，分别沿各力的方向画一条有向线段，并分别用G和f表示，如图所示：

17．（2分）如图所示，小明自制了一个带有电磁铁的泡沫塑料船模型，将它放入水中漂浮，闭合开关S后，船头A总是会指向北方静止，请在图上括号中标出螺线管的磁极，并画出螺线管的绕法。

【解答】解：
因地磁场沿南北方向，地球南极附近为地磁场的N极，地球北极附近为地磁场的S极；闭合开关后，船头指向北方，说明螺线管上端为N极，下端为S极；由右手螺旋定则可知电磁铁的绕线如图所示：

三、实验与探究题（共4小题，计22分）
18．（4分）请完成下列填空.
（1）如图甲所示，物块的质量为 　31.4　g。
（2）如图乙所示，取两块断面磨平、干净的铅块，将它们紧压后，可以在它的下面吊起较重的钩码，这个现象说明分子间存在 　引力　。
（3）如图丙所示，让一细束太阳光照射三棱镜，射出的光在白屏上形成彩色光带，这说明太阳光是 　复色光　。
（4）如图丁所示，该装置可用来探究电流产生的热量与 　电流大小　的关系。
【解答】解：（1）物体的质量：m＝20g+10g+1.4g＝31.4g；
（2）取两块断面磨平、干净的铅柱，将它们紧压后，可以在它的下面吊起较重的钩码，这个现象说明分子间存在引力；
（3）太阳光经三棱镜后发生光的色散现象，光屏上依次呈现红、橙、黄、绿、蓝、靛、紫七种颜色的色光，这说明太阳光是复色光；
（4）图中装置中，右侧两个5Ω的电阻并联后与左侧一个5Ω的电阻再串联；右边两个电阻并联的总电流和左边电阻的电流相等，即I右＝I左；右边两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I内+I外，所以，I左＞I内，烧瓶内的电阻值都是5Ω（阻值相等），通电时间相等，图甲所示装置用来探究电流通过导体产生的热量与电流的关系。
故答案为：（1）31.4；（2）引力；（3）复色光；（4）电流大小。
19．（4分）某同学探究“影响滑动摩擦力大小的因素”。他利用细线、长木板、两个完全相同的木块A、B和一个弹簧测力计，在水平台上进行实验，如图所示。

（1）实验中用弹簧测力计水平拉动木块，使它沿长木板做 　匀速直线　运动，此时弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等。
（2）比较甲、乙两图，得出的结论是：当接触面的粗糙程度相同时，　压力越大，滑动摩擦力越大　。
（3）比较乙、丙两图，得出滑动摩擦力大小与 　接触面积　无关的结论。
（4）在利用甲图装置进行实验时，拉动木块由静止到匀速直线运动过程中，弹簧测力计对木块的拉力F随时间t的变化图像如图丁所示.0～3s木块处于静止状态，3s后木块开始运动，分析图像可知，当木块所受拉力为0.4N时，木块处于 　静止或匀速直线运动　状态。
【解答】解：（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡知识，拉力大小才等于滑动摩擦力的大小；
（2）比较甲、乙两图可知，接触面的粗糙程度相同，压力不同，弹簧测力计示数不同，即滑动摩擦力不同，故可得出；当接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）比较乙、丙两图可知，压力大小、接触面的粗糙程度相同，接触面积不同，弹簧测力计示数相同，即滑动摩擦力相同，得出的结论是：滑动摩擦力大小与接触面积大小无关；
（4）由题意可知，0～3s木块处于静止状态，3s后木块开始运动，木块在匀速直线运动时受到拉力为0.4N，由图丁知，要使木块由静止开始运动，至少要用0.5N的力；当木块受到的拉力是0.4N时，木块可能静止（还没拉动），也可能做匀速直线运动。
故答案为：（1）匀速直线；（2）压力越大，滑动摩擦力越大；（3）接触面积；（4）静止或匀速直线运动。
20．（7分）小明同学想测量某一未知定值电阻的阻值，用到的器材有：待测电阻Rx（约为10Ω）、电源（电压恒为4.5V）、电流表、电压表、滑动变阻器（规格为“20Ω 1A”）、开关各1个，导线若干。

（1）用笔画线代替导线将图甲中的实验电路连接完整（要求：滑动变阻器的滑片向左移动时，电压表的示数变大）。
（2）闭合开关后，发现电流表的指针偏转如图乙所示，造成该现象的原因是 　电流表的正负接线柱接反了　。

第一组
第二组
第三组
第四组
电压/V
1
1.8
2.6
3.2
电流/A
0.1
0.18
0.26
0.32
（3）排除故障后，小明开始实验，并记录了四组实验数据，如表中所示，小明测得的待测电阻Rₓ的阻值为 　10　Ω；同桌在分析实验数据时，发现这四组数据中有一组数据是小明编造出来的，并不科学，请你判断编造的数据是第 　一　组，你判断的依据是 　电路中最小电流大于0.1A（意思合理即可）　；
（4）小陈同学用如图丙所示的电路图测量Rₓ的阻值，电源电压恒为3V，滑动变阻器（规格为“20Ω 1A”），还有电压表、电流表、电阻箱、导线可以选用，小陈同学操作步骤如下：
①将单刀双掷开关S₁拨至a位置，闭合开关S，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；
②断开开关S，将单刀双掷开关S1拨至b位置；
③闭合开关S，调节电阻箱，使电压表示数为 　2　V，读出电阻箱示数，即等于Rx的阻值。
（5）小陈同学发现自己的测量结果却比小明同学的测量结果大了4Ω，检查分析后发现，是在步骤③之前，不小心碰到了滑动变阻器滑片，导致滑动变阻器接入电路的阻值变化了 　2　Ω。
【解答】解：（1）在伏安法测电阻实验中，电压表应并联在电阻两端；当滑动变阻器向左移动时，电压表示数变大，根据串联电路电压规律，说明滑动变阻器分得电压减小，根据分压原理，滑动变阻器接入电路的阻值减小，故滑动变阻器应选左下接线柱与电阻串联在电路中，如下图所示：
；
（2）闭合开关后，发现电流表的指针偏转如图乙所示，即电流表的指针发生了反向偏转，产生原因是电流表的正负接线柱接反了；
（3）由表中数据根据欧姆定律求出每组数据的电阻值，
R1＝＝＝10Ω，
R2＝＝＝10Ω，
R3＝＝＝10Ω，
R4＝＝＝10Ω，
故小明测得的待测电阻Rₓ的阻值为：
Rₓ＝＝＝10Ω；
待测电阻Rₓ的阻值为10Ω，当滑动变阻器接入电路的的电阻为最大值20Ω时，根据电阻的串联特点和欧姆定律可知，电路中的最小电流为：
I最小＝＝＝0.15A＞0.1A，故第一组数据是她编造出来的，原因是电路中的最小电流大于0.1A；
（4）将单刀双掷开关S1拨至a位置，此时电压表测待测电阻两端的电压，移动滑动变阻器滑片到某一合适位置时，记下此时电压表示数为2V；将单刀双掷开关S1拨至b位置时，此时电压表测电阻箱两端的电压，只需两次电压表示数相等，则电阻箱的电阻即为待测电阻的电阻，故调节电阻箱，使得电压表示数为2V；
（5）设滑动变阻器变化的阻值为ΔR，变化前的滑动变阻器的阻值为R，则由串联电路分压原理可知，
＝，即＝，
解得：＝0.5……①，
同理，变化后的滑动变阻器的阻值为R+ΔR，则由串联电路分压原理可知，
＝，即＝……②，
由①②两式联立解得：ΔR＝2Ω。
故答案为：（1）见解答图；（2）电流表的正负接线柱接反了；（3）10；一；电路中最小电流大于0.1A（意思合理即可）；（4）2；（5）2。
21．（7分）小明骑自行车上学途中经过一段下坡路。他思考：物体从粗糙程度相同的斜坡下来后滑行的最大距离可能与哪些因素有关呢？
（1）他发现斜面的高度越大，冲下斜坡后滑行的最大距离就越大。从能量角度分析，物体越高，重力势能也越大，到达坡底时的 　动　能就越大，从而滑行得越远。

（2）接着小明又提出两个猜想：
猜想一：可能与物体的质量有关；
猜想二：可能与斜坡和水平面间的夹角有关。
为验证猜想，他设计了图甲所示的装置，将A、B两个木槽在O处平滑连接。实验中多次改变并测出夹角α、θ，然后将甲、乙小滑块从木槽A上由静止释放，测量出滑块冲上木槽B的距离（滑块中心到O点的距离）s甲和s乙，数据如表：
实验序号
1
2
3
4
5
夹角α
30°
30°
30°
40°
50°
夹角θ
20°
30°
53°
30°
30°
s甲/cm
37.9

19.3
30.0
31.2
s乙/cm
37.8
28.1
19.3
30.1
31.1
①实验中甲、乙两滑块质量 　不同　，每次应将两滑块从 　同一高度　处释放；
②第2次实验中测量s甲时刻度尺和滑块的位置如图乙，则表格中应填入 　28.0　；
③分析上表数据，可知猜想一是 　错误　的；
④用上表数据分析猜想二，序号为 　1和3　的数据为无用数据，分析其余数据，可得出的探究结论是：当物体的高度和质量一定时，斜坡的角度越大，物体滑行距离越远。
（3）进一步分析，你认为导致斜面夹角越大滑块滑行距离越远的原因是 　斜面夹角越大物体下滑时所受摩擦力越小，克服摩擦力做功越小，到达底部的动能越大，从而滑行距离越远　。
【解答】解：（1）车子冲下斜坡时将重力势能转化为动能，物体越高，重力势能也越大，从而有更多的重力势能转化为动能，从而滑行得越远。
（2）①为了验证猜想一，依据控制变量法需要改变质量，控制斜坡和水平面间的夹角、滑块滑到底端的速度不变；为了保证不同滑块到达底端的速度相同，所以要滑块滑动的初始点的高度相同，即让滑块在轨道同一高度由静止释放。
②因为用毫米刻度尺测量，估读到分度值的下一位，故滑块所在位置读数为48.0cm，起点O所在读数为20.0cm，所以：
s甲＝48.0cm﹣20.0cm＝28.0cm；
③由于不同质量的滑块以相同初始速度滑上长木板时，向上滑行的最大距离均相同。所以滑块冲上斜坡的最大距离可能与滑块的质量大小无关，故说明猜想一是错误的。
④验证猜想二：可能与斜坡和水平面间的夹角有关。依据控制变量法需要改变斜坡和水平面间的夹角，控制其余变量相同，再结合结论中“斜坡的角度越大，物体滑行距离越远”可知：序号为1和3的数据为无用数据。
（3）进一步分析知，导致斜面夹角越大滑块滑行距离越远的原因是斜面夹角越大物体下滑时所受摩擦力越小，克服摩擦力做功越小，到达底部的动能越大，从而滑行距离越远。
故答案为：（1）动；（2）①不同；同一高度；②28.0；③错误；④1和3；（4）斜面夹角越大物体下滑时所受摩擦力越小，克服摩擦力做功越小，到达底部的动能越大，从而滑行距离越远。
四、综合题（共3小题，计19分）
22．（4分）小明家里新买了一个电热水壶，铭牌如图甲所示，图乙是他家电能表的面板。
（1）小明家原有的用电器的总功率为1700W，增添这个电热水壶后，他家的用电器同时使用 　不会　（选填“会”或“不会”）影响电能表的计量准确度。
（2）电热水壶正常工作时电路中的电流为多大？
（3）小明发现用电高峰期加热一壶水的时间会变长，这时电热水壶的功率是多少呢？他只让电热水壶单独工作，观察到电能表转盘3min转过150转，请计算电热水壶的实际功率。

【解答】解：（1）由乙图可知电能表允许的最大功率为：P0＝U0I0＝220V×20A＝4400W，
小明家原有的用电器的总功率为1700W，增添这个电热水壶后，电路总功率为：P′＝1700W+1100W＝2800W＜4400W，所以他家的用电器同时使用不会影响电能表的计量准确度；
（2）电热水壶正常工作时的电压U＝220V，功率P＝1100W，
由P＝UI可得这个电热水壶正常工作时的电流：I＝＝＝5A；
（3）由题意可得，电热水壶3min消耗的电能：W＝kW•h＝0.05kW•h，
这个电热水壶的实际功率：P实＝＝＝1kW＝1000W。
答：（1）不会；
（2）电热水壶正常工作时电路中的电流为5A；
（3）电热水壶的实际功率为1000W。
23．（7分）如图的天鲲号是亚洲最大的重型白航绞吸船，“天鲲号”全船长140m，宽27.8m，最大挖深35m，总装机功率25843kW，设计每小时挖泥6000m3，绞刀额定功率6600kW。满载排水量17000t，最大排距15000m。（河水密度取1.0×103kg/m3，g取10 N/kg）
（1）以最大挖深工作时，前端绞刀受到河水的压强是多少？
（2）满载时，天鲲号受到的浮力是多少？若天鲲号从海洋中驶入内河，则船身将 　下沉一些　（选填“上浮一些”“下沉一些”或“保持不变”）。
（3）若某段工作时间内，“天鲲号”的泥泵输出功率恒为1×104kW，排泥量为1.4m3/s，排泥管的横截面积为0.7m2，则泥泵对排泥管内泥浆的推力为多大？

【解答】解：（1）最大挖深35m，则前端绞刀的最大深度h＝35m，前端绞刀受到河水的压强：
p＝ρ河水gh＝1.0×103kg/m3×10N/kg×35m＝3.5×105Pa；
（2）“天鲲号”满载排水量：
m排＝17000t＝1.7×104t＝1.7×107kg
由阿基米德原理可得，“天鲲号”满载时所受浮力：
F浮＝G排＝m排g＝1.7×107kg×10N/kg＝1.7×108N；
挖泥船从海洋驶入内河中，根据浮沉条件可知，漂浮时受到的浮力等于物体的重力，所以挖泥船受到的浮力不变，由于海水密度大于河水的密度，根据F浮＝ρ排gV排可知，排开河水的体积变大，即船身将下沉一些；
（3）由题意可得排泥的速度为：
，
由 可得泥泵对排泥管内泥浆的推力
。
故答案为：（1）以最大挖深工作时，前端绞刀受到河水的压强是3.5×105Pa；
（2）满载时，天鲲号受到的浮力是1.7×108N；下沉一些；
（3）泥泵对排泥管内泥浆的推力为5×106N。
24．（8分）如图甲是升降晾衣架的结构示意图，它由4个定滑轮和两个动滑轮组成，绳子的尾端绕在一个固定于墙壁的旋轮上，旋转摇柄可以使晾衣架升降，若晾衣架上所挂衣物重量为40N，晾衣架横梁（含动滑轮）的总重是20N，在将晾衣架上的衣服匀速向上摇的过程中：（不计绳重和摩擦）

（1）求摇柄端绳子上的拉力F及升降衣架的机械效率η（结果保留至0.1%）。
（2）如图乙所示是一款集LED智能照明、定时风干和智能干衣、光波智能杀菌等多功能为一体的智能晾衣机，智能干衣工作电路简图如图丙所示，具有风干（冷风）和烘干（热风）两种功能，其中R是加热电阻，风干的额定功率为20W，烘干的额定功率为220W。烘干功能开启后，3小时后会自动关闭此功能。
①智能晾衣机是利用自带的杀菌灯发出的 　紫外线　（选填“紫外线”或“红外线”）来杀菌的。
②当开关S接通3、4触点时，晾衣机开启了 　烘干　（选填“风干”或“烘干”）功能，该功能开启后直至自动关闭，图丙所示部分电路消耗的电能是多少焦？
③加热电阻R的阻值为多大？
【解答】解：（1）由图甲可知，吊起动滑轮绳子的股数n＝4，不计绳重和摩擦，则拉力的大小为：F＝＝；
设衣服上升的高度为h，升降晾衣架所做的有用功：W有用＝G衣h＝40N×h，
拉力所做的总功：W＝Fs＝nFh＝4×15N×h，
则升降晾衣架的机械效率：η＝×100%＝×100%≈66.7%；
（2）①紫外线具有杀菌消毒的作用，所以智能晾衣机是利用自带的杀菌灯发出的紫外线来消毒的；
②由图丙知，开关S接通3、4位置时，发热电阻R与电动机并联，两者同时工作，所以此时晾衣机开启烘干功能，
此时总功率为P烘干＝220W，烘干功能开启后，3小时后会自动关闭此功能，
3小时电路消耗的电能是：W＝P烘干t＝220W×3×3600s＝2.376×106J；
③晾衣机风干额定功率为20W，烘干额定功率为220W，所以R的功率：PR＝P烘干﹣P风干＝220W﹣20W＝200W，
由可知，加热电阻R的阻值：。
答：（1）摇柄端绳子上的拉力F为15N；升降衣架的机械效率η为66.7%；
（2）①紫外线；
②烘干；电路消耗的电能是2.376×106J；
③加热电阻R的阻值为242Ω。
