2023年山东省枣庄市山亭区中考物理一模试卷

这是一份2023年山东省枣庄市山亭区中考物理一模试卷，共26页。试卷主要包含了选择题，填空题，作图等内容，欢迎下载使用。

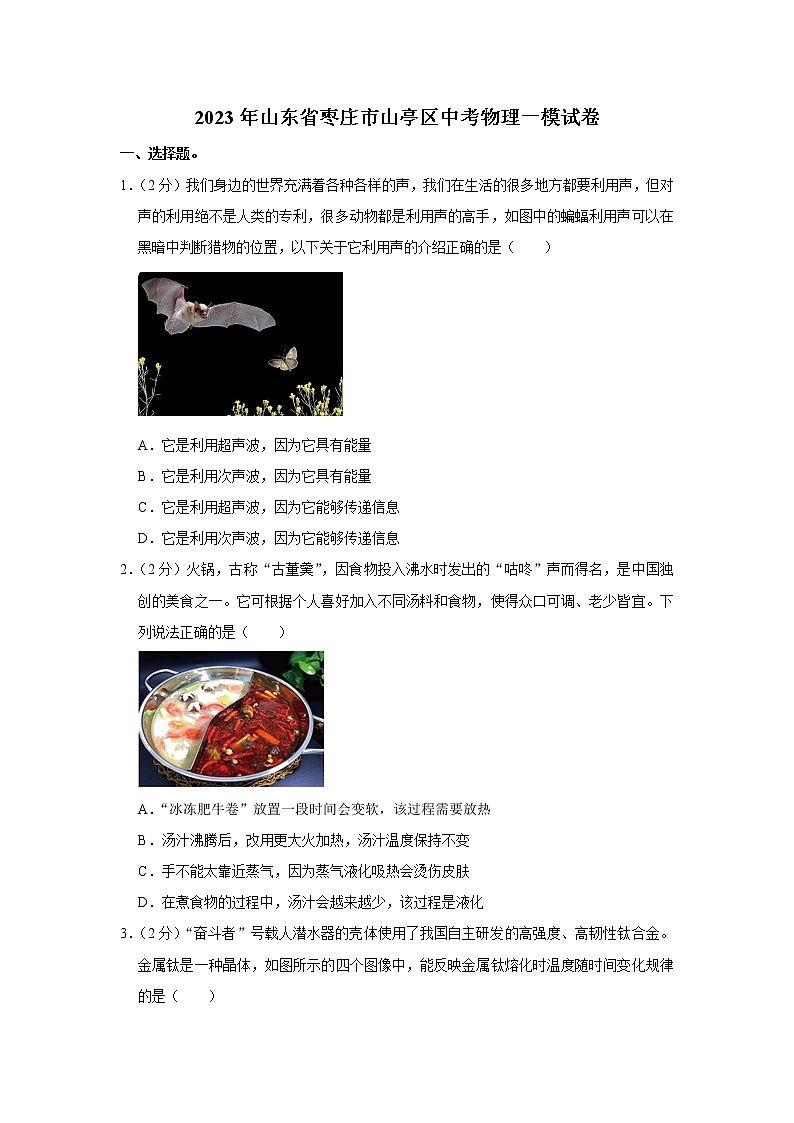

2023年山东省枣庄市山亭区中考物理一模试卷
一、选择题。
1．（2分）我们身边的世界充满着各种各样的声，我们在生活的很多地方都要利用声，但对声的利用绝不是人类的专利，很多动物都是利用声的高手，如图中的蝙蝠利用声可以在黑暗中判断猎物的位置，以下关于它利用声的介绍正确的是（　　）

A．它是利用超声波，因为它具有能量
B．它是利用次声波，因为它具有能量
C．它是利用超声波，因为它能够传递信息
D．它是利用次声波，因为它能够传递信息
2．（2分）火锅，古称“古董羹”，因食物投入沸水时发出的“咕咚”声而得名，是中国独创的美食之一。它可根据个人喜好加入不同汤料和食物，使得众口可调、老少皆宜。下列说法正确的是（　　）

A．“冰冻肥牛卷”放置一段时间会变软，该过程需要放热
B．汤汁沸腾后，改用更大火加热，汤汁温度保持不变
C．手不能太靠近蒸气，因为蒸气液化吸热会烫伤皮肤
D．在煮食物的过程中，汤汁会越来越少，该过程是液化

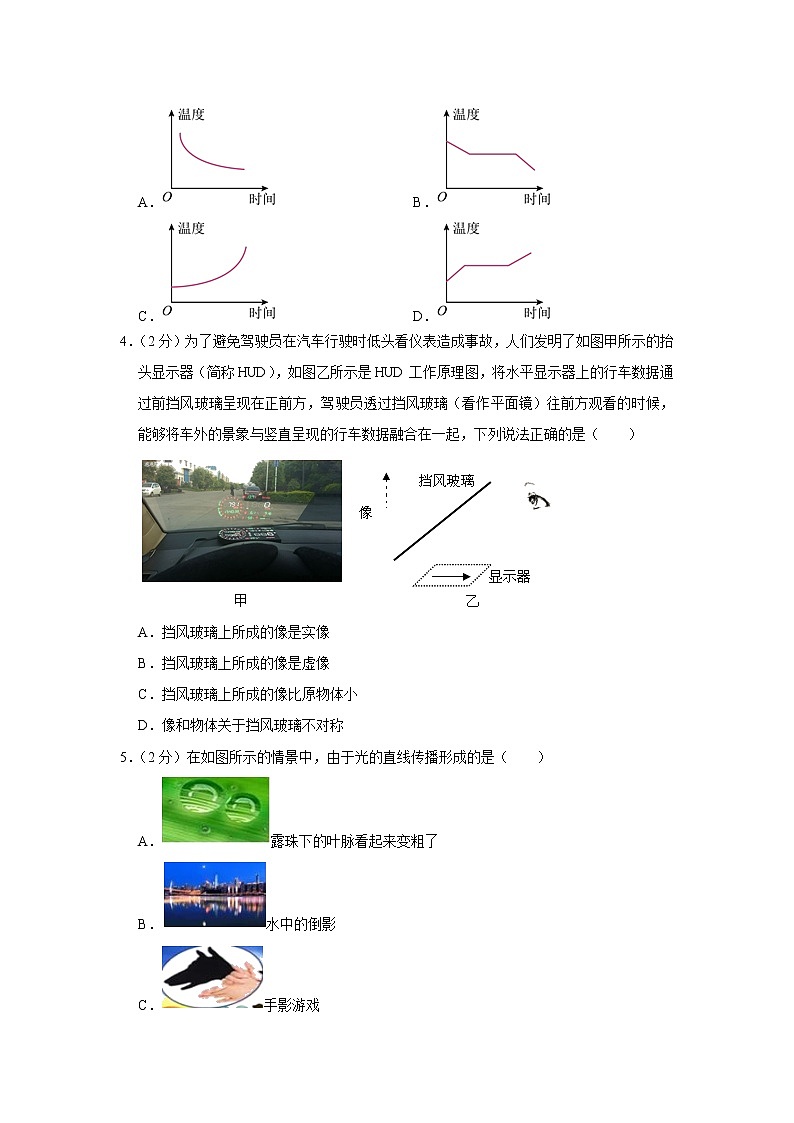

3．（2分）“奋斗者”号载人潜水器的壳体使用了我国自主研发的高强度、高韧性钛合金。金属钛是一种晶体，如图所示的四个图像中，能反映金属钛熔化时温度随时间变化规律的是（　　）
A． B．
C． D．
4．（2分）为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（　　）

A．挡风玻璃上所成的像是实像
B．挡风玻璃上所成的像是虚像
C．挡风玻璃上所成的像比原物体小
D．像和物体关于挡风玻璃不对称
5．（2分）在如图所示的情景中，由于光的直线传播形成的是（　　）
A．露珠下的叶脉看起来变粗了
B．水中的倒影
C．手影游戏
D．“弯折”的筷子

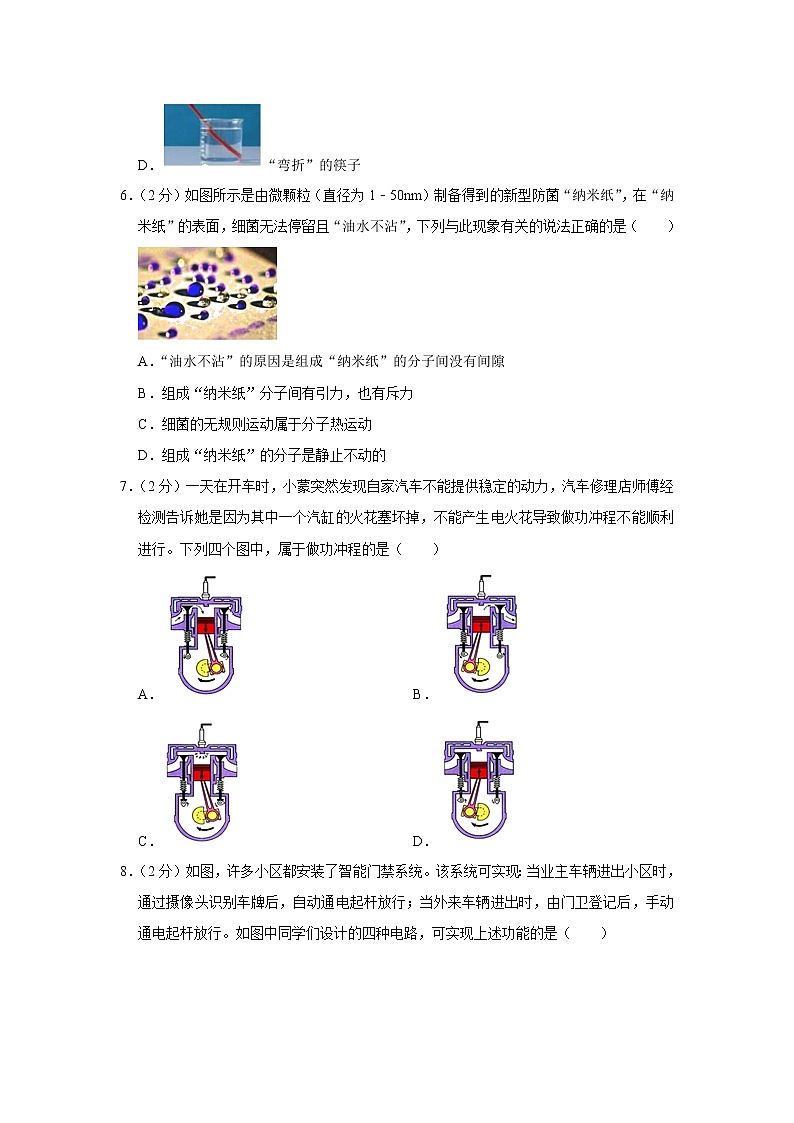

6．（2分）如图所示是由微颗粒（直径为1﹣50nm）制备得到的新型防菌“纳米纸”，在“纳米纸”的表面，细菌无法停留且“油水不沾”，下列与此现象有关的说法正确的是（　　）

A．“油水不沾”的原因是组成“纳米纸”的分子间没有间隙
B．组成“纳米纸”分子间有引力，也有斥力
C．细菌的无规则运动属于分子热运动
D．组成“纳米纸”的分子是静止不动的
7．（2分）一天在开车时，小蒙突然发现自家汽车不能提供稳定的动力，汽车修理店师傅经检测告诉她是因为其中一个汽缸的火花塞坏掉，不能产生电火花导致做功冲程不能顺利进行。下列四个图中，属于做功冲程的是（　　）
A． B．
C． D．
8．（2分）如图，许多小区都安装了智能门禁系统。该系统可实现：当业主车辆进出小区时，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。如图中同学们设计的四种电路，可实现上述功能的是（　　）

A． B．
C． D．
（多选）9．（2分）如图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（　　）
A． B．
C． D．
10．（2分）在如图所示的四种做法中，符合安全用电原则的是（　　）
A．使用绝缘皮损坏的导线
B．雷雨天人站在大树下避雨
C．在高压电线下放风筝
D．用干木棍挑开通电的裸导线
11．（2分）如图所示是有关电和磁的两个重要的科学探究实验，下列说法正确的是（　　）

A．甲图实验探究的是发电机的工作原理
B．甲图实验说明机械能可以转化为电能
C．乙图实验探究的是发电机的工作原理
D．乙图实验说明电能可以转化为机械能
12．（2分）如图所示的四种能源中，属于可再生能源的是（　　）
A．可燃冰
B．石油
C．天然气
D．潮汐能
二、填空题（6个小题，共14分）
13．（2分）如图甲所示，工地上工程车发出的轰鸣声属于 　 　（选填“乐音”或“噪声”）；乙图中在电子阅览室里禁止谈话讨论，这是在 　 　控制噪声的。

14．（3分）盛夏时分，城区街道上总会有洒水车的身影，洒过水的路面，一会儿就干了，此时发生了 　 　现象（选填物态变化名称），此过程 　 　（选填“吸热”或“放热”），如图，洒水车的上方出现了美丽的彩虹，这是光的 　 　现象。

15．（2分）如图，开关控制干路，电流表A1测　 　的电流，电流表A2测　 　的电流。（选填“L1”“L2”或“干路”）

16．（2分）如图所示是我国首台5G氢燃料无人驾驶拖拉机，它依托5G网络通过　 　（填“超声波”或“电磁波”）实现远程控制，采用氢燃料提供动力是因为氢的　 　（填“比热容”或“热值”）大。

17．（1分）如图所示实验装置，两个透明容器中装有等量的空气，给两根电阻丝通电一定时间后，比较两个U形管中液面高度的变化。此过程探究的是电流通过导体产生的热量与 　 　之间的关系。

18．（4分）小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I﹣U关系图象。由如图可得甲的电阻为　 　Ω，这两个电阻串联后接在电压为9V的电源上，电路中的电流为　 　A；这两个电阻并联后接在9V电源上，乙中的电流为　 　A，干路中的电流为　 　A。

三、作图、实验与探究题：本题共4个小题，共18分
19．（1分）如图为家庭照明电路，请用笔画线代替导线，将开关和电灯和插座正确接入电路中，要求符合安全用电。

20．（1分）根据图中磁感线分布情况，标出条形磁体左端的磁极。


21．（4分）在探究凸透镜成像的规律的实验中：

（1）实验前，先调节 　 　、凸透镜、光屏的中心在同一水平直线上；
（2）如图所示，此时光屏上恰好得到清晰的像，这是一个 　 　（填“放大”、“等大”或“缩小”）的像，这是 　 　（填“照相机”、“投影仪”或“放大镜”）的原理；
（3）如图乙所示，将蜡烛放在凸透镜的一倍焦距以内，在透镜另一侧可以看到烛焰放大的像，若将一不透明的光屏放在虚线处，此时人眼 　 　（填“能”或“不能”）看到烛焰的像。
22．（5分）同学们为了“探究串联电路的电压关系”，设计的实验电路如图甲所示。
（1）连接电路时开关应该处于 　 　（填“闭合”或“断开”）状态，为了使探究得出的结论具有普遍意义，L1、L2应该选择 　 　（填“相同”或“不同”）的小灯泡；
（2）测出L1两端的电压后，张明断开开关，准备拆下电压表，改接在B、C之间。李聪认为张明的操作太麻烦，只需将与A点相连的导线直接改接到C点即可。李聪的办法是否正确？答：　 　（填“正确”或“不正确”）。
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是 　 　（用公式表示）；
试验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3
2
1
2
3.0
3
1.2
1.8
3.0
（4）张明进行多次实验的主要目的是 　 　（填序号）。
①减小实验误差
②寻找普遍规律

23．（7分）兴趣小组张明同学做“测小灯泡的电功率”实验时，所用器材有：电压为6V的电源，额定电压为3.8V的小灯泡，标有“60Ω；1A”的滑动变阻器以及符合实验要求的电压表、电流表、开关和导线。
​
（1）闭合开关前应将滑片置于最 　 　（选填“左”或“右”）端，连接电路时，电压表的量程应选 　 　V；
（2）实验时，为让小灯泡正常发光，要调节滑动变阻器接入电路的阻值，使电压表的示数为 　 　V，此时电流表示数如图所示，则通过小灯泡的电流是 　 　A，小灯泡的额定功率是 　 　W，小灯泡正常发光时的电阻是 　 　Ω。
（3）兴趣小组成员刘丽通过4组实验数据分别算出小灯泡的电阻，再用取平均值的方法计算出小灯泡的电阻，张明指出她的这种做法是错误的，原因是 　 　。
三、计算题：本题包括2个小题，共14分。解答时应写出必要的文字说明、公式和重要的运算步骤，只写出最后答案的不得分。
24．（7分）如图甲是网上曾热销一种“55度杯”，称“能很快将开水变成适饮的温水，而后又能将凉水变成适饮的温水”。为破解此中秘密，某中学物理小组设计了如图乙模型。此杯内胆中被封存着300g水，室温20℃，不计热量损失。[c水＝4.2×103J/（kg•℃），q酒精＝3×107J/kg]求：
（1）若向杯中倒入0.1kg、100℃开水，摇一摇，杯中水的温度迅速降至 40℃，倒入的水放出了多少热量？
（2）完全燃烧2g的酒精放出热量为多少J？

25．（7分）如图甲所示的电压力锅，集压力锅、电饭锅的优点于一体，省时节电，R1、R2是电热丝（阻值恒定）。当接通电源220V，温控开关S闭合；锅内达到预定温度时S自动断开，电压力锅处于保温状态。若电压力锅保温时的电功率为400W，R1的阻值为96.8Ω。完成下列问题：

（1）求电热丝R2的阻值；
（2）该电压力锅处于正常加热状态10分钟，需要消耗多少焦电能？
（3）若电路的实际电压为110V，电压力锅保温时的实际功率为多少？

2023年山东省枣庄市山亭区中考物理一模试卷
（参考答案）
一、选择题。
1．（2分）我们身边的世界充满着各种各样的声，我们在生活的很多地方都要利用声，但对声的利用绝不是人类的专利，很多动物都是利用声的高手，如图中的蝙蝠利用声可以在黑暗中判断猎物的位置，以下关于它利用声的介绍正确的是（　　）

A．它是利用超声波，因为它具有能量
B．它是利用次声波，因为它具有能量
C．它是利用超声波，因为它能够传递信息
D．它是利用次声波，因为它能够传递信息
【解答】解：蝙蝠利用超声波的回声定位可以在黑暗中判断猎物的位置，这是利用超声波传递信息，故C正确。
故选：C。
2．（2分）火锅，古称“古董羹”，因食物投入沸水时发出的“咕咚”声而得名，是中国独创的美食之一。它可根据个人喜好加入不同汤料和食物，使得众口可调、老少皆宜。下列说法正确的是（　　）

A．“冰冻肥牛卷”放置一段时间会变软，该过程需要放热
B．汤汁沸腾后，改用更大火加热，汤汁温度保持不变
C．手不能太靠近蒸气，因为蒸气液化吸热会烫伤皮肤
D．在煮食物的过程中，汤汁会越来越少，该过程是液化
【解答】解：A、“冰冻肥牛肉卷”放置一段时间会变软，是因为牛肉卷中的冰熔化了，同时吸收热量，故A正确；
B、把火锅中的汤汁加热至沸腾后，改用更小火加热，汤汁温度不变，故B错误；
C、高温的水蒸气遇到温度低的人体皮肤时，在人的皮肤表面会发生液化现象，液化放热，所以会将导致皮肤烫伤，故C正确；
D、在煮食物的过程中，汤汁会越来越少，是因为汤汁中的水吸热汽化成为水蒸气，故D正确。
故选：B。
3．（2分）“奋斗者”号载人潜水器的壳体使用了我国自主研发的高强度、高韧性钛合金。金属钛是一种晶体，如图所示的四个图像中，能反映金属钛熔化时温度随时间变化规律的是（　　）
A． B．
C． D．
【解答】解：AB、金属钛熔化时需要吸热，熔化前后吸收热量钛的温度都会上升，故AB错误；
CD、金属钛是一种晶体，熔化时吸收热量温度不变，熔化图像中有一段水平的直线，故C错误，D正确。
故选：D。
4．（2分）为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（　　）

A．挡风玻璃上所成的像是实像
B．挡风玻璃上所成的像是虚像
C．挡风玻璃上所成的像比原物体小
D．像和物体关于挡风玻璃不对称
【解答】解：A、挡风玻璃相当于平面镜，根据平面镜成像特点可知，挡风玻璃上所成的像是正立的虚像，故A错误；
B、挡风玻璃相当于平面镜，所成的像是由于光的反射形成的虚像，故B正确；
CD、根据平面镜成像特点，像和物关于镜面对称，所成的像与物体等大，故CD错误。
故选：B。
5．（2分）在如图所示的情景中，由于光的直线传播形成的是（　　）
A．露珠下的叶脉看起来变粗了
B．水中的倒影
C．手影游戏
D．“弯折”的筷子
【解答】解：A、露珠下的叶脉看起来变粗了是光的折射，故A错误；
B、水中的倒影是光的反射，故B错误；
C、手影游戏的原理是光的直线传播，故C正确；
D、“弯折”的筷子是光的折射，故D错误。
故选：C。
6．（2分）如图所示是由微颗粒（直径为1﹣50nm）制备得到的新型防菌“纳米纸”，在“纳米纸”的表面，细菌无法停留且“油水不沾”，下列与此现象有关的说法正确的是（　　）

A．“油水不沾”的原因是组成“纳米纸”的分子间没有间隙
B．组成“纳米纸”分子间有引力，也有斥力
C．细菌的无规则运动属于分子热运动
D．组成“纳米纸”的分子是静止不动的
【解答】解：A、任何分子之间都有空隙，“纳米纸”只是空隙较小，故A错误；
B、分子间的引力和斥力是同时存在的，故B正确；
C、细菌不是分子，细菌的运动不是分子热运动，故C错误；
D、组成“纳米纸”的分子是在不停地做无规则运动，故D错误。
故选：B。
7．（2分）一天在开车时，小蒙突然发现自家汽车不能提供稳定的动力，汽车修理店师傅经检测告诉她是因为其中一个汽缸的火花塞坏掉，不能产生电火花导致做功冲程不能顺利进行。下列四个图中，属于做功冲程的是（　　）
A． B．
C． D．
【解答】解：A、图中：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，故A不符合题意。
B、图中：排气门打开，活塞向上运动，气缸容积减小，是排气冲程，故B不符合题意；
C、图中：气门都关闭，火花塞点火，活塞向下运行，气缸容积增大，是做功冲程，故C符合题意；
D、图中：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，故D不符合题意。
故选：C。
8．（2分）如图，许多小区都安装了智能门禁系统。该系统可实现：当业主车辆进出小区时，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。如图中同学们设计的四种电路，可实现上述功能的是（　　）

A． B．
C． D．
【解答】解：小区业主车辆进出小区门禁系统，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。
将摄像头识别和手动通行看成两个开关，则两个开关能单独控制电动机，即两开关并联后再与电动机串联，只有C正确。
故选：C。
（多选）9．（2分）如图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（　　）
A． B．
C． D．
【解答】解：（1）滑动变阻器都接上面的接线柱，滑动变阻器被短路。滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻。
（2）选择上面一个接线柱，下面选择一个接线柱。滑动变阻器接入的部分取决于下面的接线柱。
（3）当滑片P向右滑动时，连入电路的电阻变大，电阻变长，应该接入左半段。下面的接线柱一定接左接线柱，上面的接线柱任意接入。
故选：CD。
10．（2分）在如图所示的四种做法中，符合安全用电原则的是（　　）
A．使用绝缘皮损坏的导线
B．雷雨天人站在大树下避雨
C．在高压电线下放风筝
D．用干木棍挑开通电的裸导线
【解答】解：A、绝缘层破损了的导线仍然使用，容易发生触电事故，故A不符合安全用电原则；
B、雷雨天人站在大树下避雨，因为大树和人体都是导体，雷电极易通过突起物﹣﹣大树传向人体，而造成雷电灾害，故B不符合安全用电原则；
C、安全用电的原则：不接触低压带电体，不靠近高压带电体；在高压线下放风筝会有高压电弧触电的危险，故C不符合安全用电原则；
D、发现有人触电时，应尽快切断电源或用绝缘棒挑开通电的裸导线让触电者尽快脱离开电源，再实行救治措施，故D符合安全用电原则。
故选：D。
11．（2分）如图所示是有关电和磁的两个重要的科学探究实验，下列说法正确的是（　　）

A．甲图实验探究的是发电机的工作原理
B．甲图实验说明机械能可以转化为电能
C．乙图实验探究的是发电机的工作原理
D．乙图实验说明电能可以转化为机械能
【解答】解：AB、电路中有电源，有磁场，是通电导体在磁场中受力而运动，是探究电动机工作原理，此过程中是电能转化为机械能，故AB错误。
CD、乙图中有磁场，没有电源，是探究电磁感应现象，导体棒cd属于闭合电路的一部分导体，在磁场中切割磁感线运动时，电路中有感应电流，所以灵敏电流计的指针会发生偏转，这是发电机的工作原理，此过程中机械能转化为电能，故C正确、D错误。
故选：C。
12．（2分）如图所示的四种能源中，属于可再生能源的是（　　）
A．可燃冰
B．石油
C．天然气
D．潮汐能
【解答】解：A、可燃冰消耗以后不会在短时间内形成，故属于不可再生能源，故A错误；
B、石油消耗以后不会在短时间内形成，故属于不可再生能源，故B错误；
C、天然气消耗以后不会在短时间内形成，故属于不可再生能源，故C错误；
D、潮汐能可以在自然界中源源不断的得到，是可再生能源，故D正确。
故选：D。
二、填空题（6个小题，共14分）
13．（2分）如图甲所示，工地上工程车发出的轰鸣声属于 　噪声　（选填“乐音”或“噪声”）；乙图中在电子阅览室里禁止谈话讨论，这是在 　声源处　控制噪声的。

【解答】解：工地上工程车发出的轰鸣声振动杂乱无章，且影响人们的正常生活，属于噪声；
在电子阅览室里禁止谈话讨论，这是在声源处控制噪声的。
故答案为：噪声；声源处。
14．（3分）盛夏时分，城区街道上总会有洒水车的身影，洒过水的路面，一会儿就干了，此时发生了 　汽化　现象（选填物态变化名称），此过程 　吸热　（选填“吸热”或“放热”），如图，洒水车的上方出现了美丽的彩虹，这是光的 　色散　现象。

【解答】解：夏天，洒在路面上的水会汽化，汽化吸热，能给路面降温；
雨过天晴，天空出现了美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散。
故答案为：汽化；吸热；色散。
15．（2分）如图，开关控制干路，电流表A1测　L1　的电流，电流表A2测　干路　的电流。（选填“L1”“L2”或“干路”）

【解答】解：读图可知，当开关S闭合后，电路中的电流路径有两条，分别流经灯L1和灯L2，故两灯是并联；开关S处在干路中，可以控制干路电路的通断，即开关S控制灯L1和L2；观察电流表所接入的位置可以看出，A1与灯L1串联，测的是灯L1所在支路的电流，而电流表A2接在干路中，测干路电流。
故答案为：L1；干路
16．（2分）如图所示是我国首台5G氢燃料无人驾驶拖拉机，它依托5G网络通过　电磁波　（填“超声波”或“电磁波”）实现远程控制，采用氢燃料提供动力是因为氢的　热值　（填“比热容”或“热值”）大。

【解答】解：（1）5G无线网络是通过电磁波传递信息的；
（2）运载火箭用液态氢做燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
故答案为：电磁波；热值。
17．（1分）如图所示实验装置，两个透明容器中装有等量的空气，给两根电阻丝通电一定时间后，比较两个U形管中液面高度的变化。此过程探究的是电流通过导体产生的热量与 　电阻　之间的关系。

【解答】解：由图可知，容器中的电阻丝串联起来接到电源两端，通过它们的电流I与通电时间t相同，故该实验是探究电流通过导体产生的热量与导体的电阻的关系。
故答案为：电阻。
18．（4分）小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I﹣U关系图象。由如图可得甲的电阻为　10　Ω，这两个电阻串联后接在电压为9V的电源上，电路中的电流为　0.6　A；这两个电阻并联后接在9V电源上，乙中的电流为　1.8　A，干路中的电流为　2.7　A。

【解答】解：（1）当U＝3V时，I甲＝0.3A，I乙＝0.6A；
则R甲＝＝＝10Ω，R乙＝＝＝5Ω。
（2）当这两个电阻串联后接在电压为9V的电源上时，
电路中的电流I＝＝＝0.6A。
（3）当这两个电阻并联后接在9V电源上时，
I甲＝＝＝0.9A，I乙＝＝＝1.8A，
I＝I甲+I乙＝0.9A+1.8A＝2.7A。
故答案为：10；0.6；1.8；2.7。
三、作图、实验与探究题：本题共4个小题，共18分
19．（1分）如图为家庭照明电路，请用笔画线代替导线，将开关和电灯和插座正确接入电路中，要求符合安全用电。

【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图：

20．（1分）根据图中磁感线分布情况，标出条形磁体左端的磁极。


【解答】解：磁体外部的磁感线都是从N极出来的，所以磁体的左端为N极，如图所示：

21．（4分）在探究凸透镜成像的规律的实验中：

（1）实验前，先调节 　焰心　、凸透镜、光屏的中心在同一水平直线上；
（2）如图所示，此时光屏上恰好得到清晰的像，这是一个 　放大　（填“放大”、“等大”或“缩小”）的像，这是 　投影仪　（填“照相机”、“投影仪”或“放大镜”）的原理；
（3）如图乙所示，将蜡烛放在凸透镜的一倍焦距以内，在透镜另一侧可以看到烛焰放大的像，若将一不透明的光屏放在虚线处，此时人眼 　能　（填“能”或“不能”）看到烛焰的像。
【解答】解：（1）为了使像成在光屏的中央，实验前将烛焰的焰心、凸透镜、光屏中心大致调整在同一高度；
（2）由图可知，此时物距小于像距，成倒立、放大的实像，应用于投影仪；
（3）将烛焰置于凸透镜一倍焦距以内，物距小于焦距成正立放大虚像，人眼能看到虚像，在光屏上不能成像。
故答案为：（1）焰心；（2）放大；投影仪；（3）能。
22．（5分）同学们为了“探究串联电路的电压关系”，设计的实验电路如图甲所示。
（1）连接电路时开关应该处于 　断开　（填“闭合”或“断开”）状态，为了使探究得出的结论具有普遍意义，L1、L2应该选择 　不相同　（填“相同”或“不同”）的小灯泡；
（2）测出L1两端的电压后，张明断开开关，准备拆下电压表，改接在B、C之间。李聪认为张明的操作太麻烦，只需将与A点相连的导线直接改接到C点即可。李聪的办法是否正确？答：　不正确　（填“正确”或“不正确”）。
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是 　UAC＝UAB+UBC　（用公式表示）；
试验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3
2
1
2
3.0
3
1.2
1.8
3.0
（4）张明进行多次实验的主要目的是 　②　（填序号）。
①减小实验误差
②寻找普遍规律

【解答】解：（1）连接电路时，开关应该处于断开状态；
为了使探究得出的结论具有普遍意义，应该选取不相同的小灯泡进行实验；
（2）如图，测量了灯L1两端的电压后，如果将电压表的B端不动，A端松开，接到C接线柱上，测量L2的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了，所以该接法是不正确的；
（3）根据表格中的数据可知，电路两端的总电压等于各用电器两端电压之和，即：UAC＝UAB+UBC；
（4）为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的小灯泡，实验时还要对各部分电压及总电压进行多次测量，其目的是避免偶然性，故选②。
故答案为：（1）断开；不相同；（2）不正确；（3）UAC＝UAB+UBC；（4）②。
23．（7分）兴趣小组张明同学做“测小灯泡的电功率”实验时，所用器材有：电压为6V的电源，额定电压为3.8V的小灯泡，标有“60Ω；1A”的滑动变阻器以及符合实验要求的电压表、电流表、开关和导线。
​
（1）闭合开关前应将滑片置于最 　右　（选填“左”或“右”）端，连接电路时，电压表的量程应选 　0～15　V；
（2）实验时，为让小灯泡正常发光，要调节滑动变阻器接入电路的阻值，使电压表的示数为 　3.8　V，此时电流表示数如图所示，则通过小灯泡的电流是 　0.38　A，小灯泡的额定功率是 　1.444　W，小灯泡正常发光时的电阻是 　10　Ω。
（3）兴趣小组成员刘丽通过4组实验数据分别算出小灯泡的电阻，再用取平均值的方法计算出小灯泡的电阻，张明指出她的这种做法是错误的，原因是 　不同电压下灯丝温度不同，灯丝的电阻也不同，求电阻的平均值无意义　。
【解答】解：（1）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的右端；
因为小灯泡的额定电压为3.8V，所以连接电路时，电压表的量程应选0～15V；
（2）因为小灯泡在额定电压下正常发光，所以实验时，为让小灯泡正常发光，要调节滑动变阻器接入电路的阻值，使电压表的示数为3.8V，
图乙中电流表选用小量程，分度值为0.02A，示数为0.38A，则小灯泡的额定功率是：P额＝U额I额＝3.8V×0.38A＝1.444W，此时灯泡的电阻：R＝＝＝10Ω；
（3）不同电压下灯丝温度不同，灯丝的电阻也不同，求电阻的平均值无意义，因此这种做法是错误的。
故答案为：（1）右；0～15；（2）3.8；0.38；1.444；10；（3）不同电压下灯丝温度不同，灯丝的电阻也不同，求电阻的平均值无意义。
三、计算题：本题包括2个小题，共14分。解答时应写出必要的文字说明、公式和重要的运算步骤，只写出最后答案的不得分。
24．（7分）如图甲是网上曾热销一种“55度杯”，称“能很快将开水变成适饮的温水，而后又能将凉水变成适饮的温水”。为破解此中秘密，某中学物理小组设计了如图乙模型。此杯内胆中被封存着300g水，室温20℃，不计热量损失。[c水＝4.2×103J/（kg•℃），q酒精＝3×107J/kg]求：
（1）若向杯中倒入0.1kg、100℃开水，摇一摇，杯中水的温度迅速降至 40℃，倒入的水放出了多少热量？
（2）完全燃烧2g的酒精放出热量为多少J？

【解答】解：（1）倒入的水放出的热量为：
Q放＝cm水（t0﹣t）＝4.2×103J/（kg•℃）×0.1kg×（100℃﹣40℃）＝2.52×104J；
（2）完全燃烧2g的酒精放出热量为：
Q′放＝m酒精q酒精＝2×10﹣3kg×3.0×107J/kg＝6×104J。
答：（1）若向杯中倒入0.1kg、100℃开水，摇一摇，杯中水的温度迅速降至 40℃，倒入的水放出了2.52×104J的热量；
（2）完全燃烧2g的酒精放出的热量为6×104J。
25．（7分）如图甲所示的电压力锅，集压力锅、电饭锅的优点于一体，省时节电，R1、R2是电热丝（阻值恒定）。当接通电源220V，温控开关S闭合；锅内达到预定温度时S自动断开，电压力锅处于保温状态。若电压力锅保温时的电功率为400W，R1的阻值为96.8Ω。完成下列问题：

（1）求电热丝R2的阻值；
（2）该电压力锅处于正常加热状态10分钟，需要消耗多少焦电能？
（3）若电路的实际电压为110V，电压力锅保温时的实际功率为多少？
【解答】解：（1）当S断开，电压力锅处于保温状态，此时只有R2连入电路，
由P＝可知，R2的阻值：R2＝＝＝121Ω；
（2）电压力锅处于正常加热状态时，R2的功率为：P2＝400 W；
R1的功率：P1＝＝＝500W；
电压力锅的加热功率：P加热＝P1+P2＝400W+500W＝900W，
由P＝可知，该电压力锅处于正常加热状态10分钟，需要消耗的电能：W＝P加热t＝900W×10×60s＝5.4×105J；
（3）电路的实际电压为110V，R2两端的电压为110V，
电压力锅保温时的实际功率：P＝＝＝100W。
答：（1）电热丝R2的阻值为121Ω；
（2）该电压力锅处于正常加热状态10分钟，需要消耗的电能为5.4×105J；
（3）若电路的实际电压为110V，电压力锅保温时的实际功率为110W。
