中考物理二轮复习讲练课件专题15 电流和电路 (含答案)

这是一份中考物理二轮复习讲练课件专题15 电流和电路 (含答案)，共28页。PPT课件主要包含了发生转移，玻璃棒，橡胶棒，同种电荷相互排斥，自由电子，正电荷，1mA，用电器，正负极，逐个顺次首尾相连等内容，欢迎下载使用。

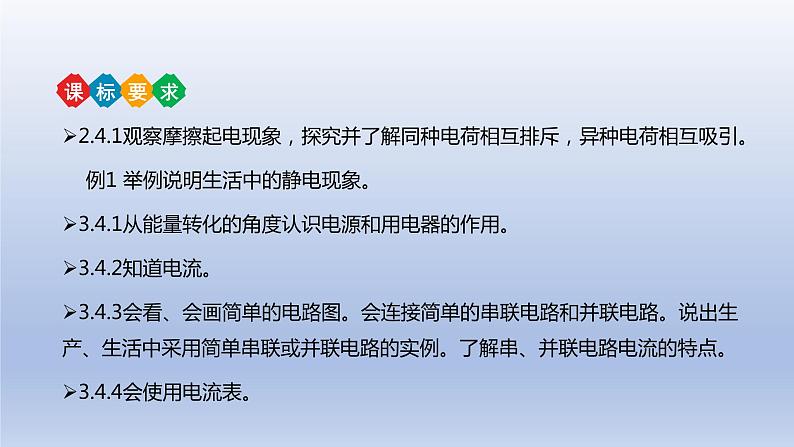

2.4.1观察摩擦起电现象，探究并了解同种电荷相互排斥，异种电荷相互吸引。 例1 举例说明生活中的静电现象。3.4.1从能量转化的角度认识电源和用电器的作用。3.4.2知道电流。3.4.3会看、会画简单的电路图。会连接简单的串联电路和并联电路。说出生产、生活中采用简单串联或并联电路的实例。了解串、并联电路电流的特点。3.4.4会使用电流表。

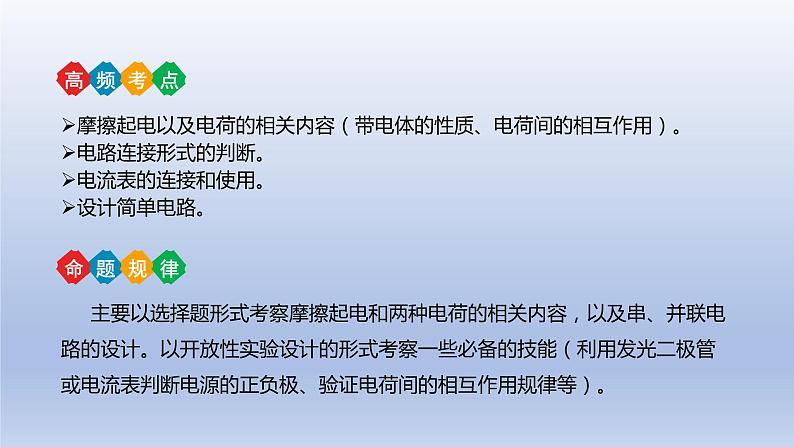

摩擦起电以及电荷的相关内容（带电体的性质、电荷间的相互作用）。电路连接形式的判断。电流表的连接和使用。设计简单电路。
主要以选择题形式考察摩擦起电和两种电荷的相关内容，以及串、并联电路的设计。以开放性实验设计的形式考察一些必备的技能（利用发光二极管或电流表判断电源的正负极、验证电荷间的相互作用规律等）。

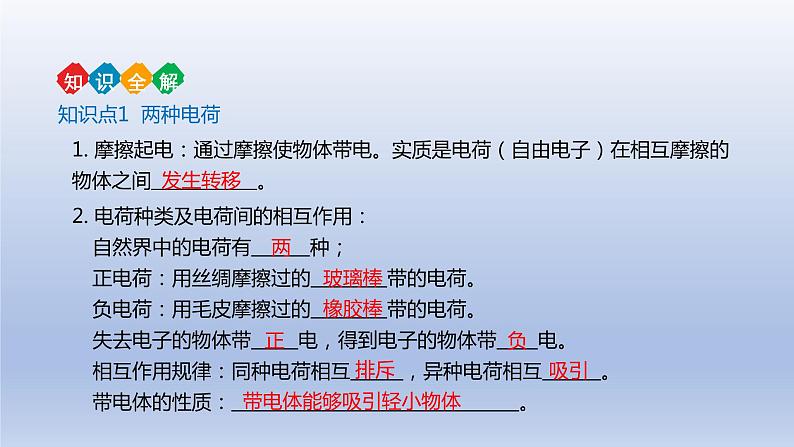

知识点1 两种电荷
1. 摩擦起电：通过摩擦使物体带电。实质是电荷（自由电子）在相互摩擦的物体之间 。
2. 电荷种类及电荷间的相互作用：自然界中的电荷有 种；正电荷：用丝绸摩擦过的 带的电荷。负电荷：用毛皮摩擦过的 带的电荷。 失去电子的物体带 电，得到电子的物体带 电。相互作用规律：同种电荷相互 ，异种电荷相互 。 带电体的性质： 。
带电体能够吸引轻小物体

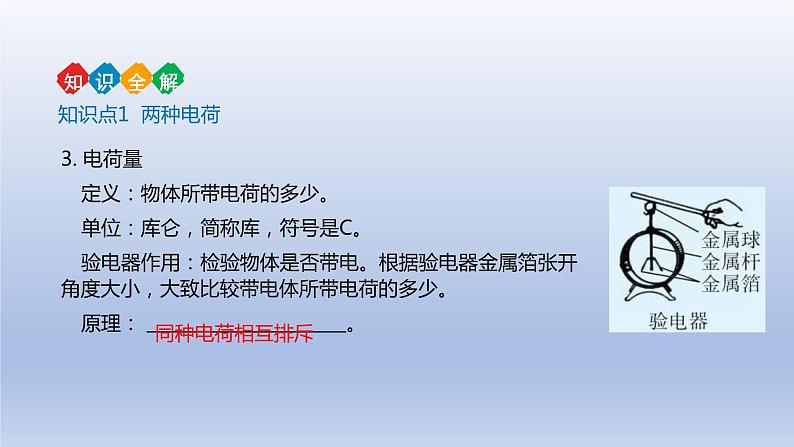

3. 电荷量定义：物体所带电荷的多少。 单位：库仑，简称库，符号是C。 验电器作用：检验物体是否带电。根据验电器金属箔张开角度大小，大致比较带电体所带电荷的多少。 原理： 。

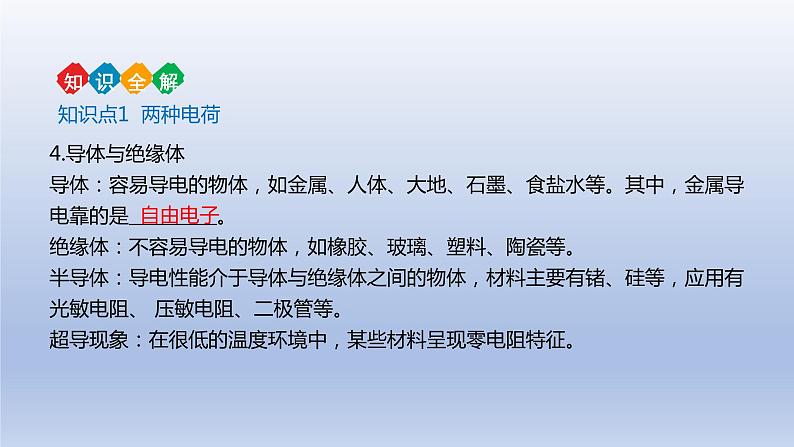

4.导体与绝缘体导体：容易导电的物体，如金属、人体、大地、石墨、食盐水等。其中，金属导电靠的是 。 绝缘体：不容易导电的物体，如橡胶、玻璃、塑料、陶瓷等。 半导体：导电性能介于导体与绝缘体之间的物体，材料主要有锗、硅等，应用有光敏电阻、 压敏电阻、二极管等。超导现象：在很低的温度环境中，某些材料呈现零电阻特征。

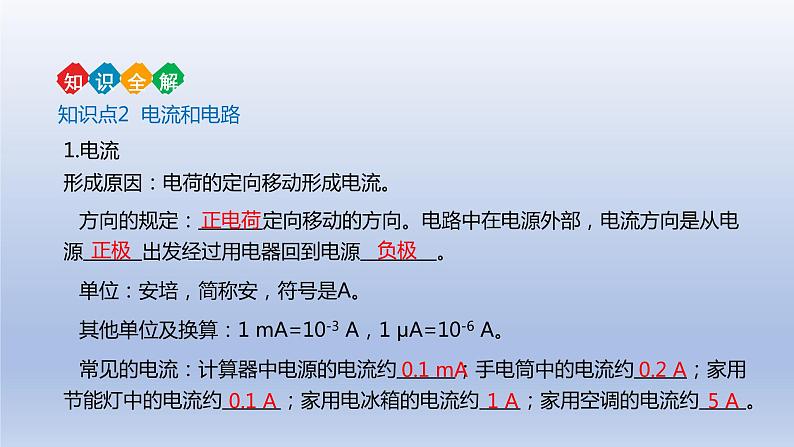

1.电流形成原因：电荷的定向移动形成电流。 方向的规定： 定向移动的方向。电路中在电源外部，电流方向是从电源 出发经过用电器回到电源 。 单位：安培，简称安，符号是A。其他单位及换算：1 mA=10-3 A，1 μA=10-6 A。 常见的电流：计算器中电源的电流约 ；手电筒中的电流约 ；家用节能灯中的电流约 ；家用电冰箱的电流约 ；家用空调的电流约 。
知识点2 电流和电路
2.电路（1）组成： ：提供电能的装置； ：消耗电能的装置； 导线：输送电能； ：控制电路的通断。 （2）三种状态：通路、断路、短路。 通路：电流通过用电器，各处相 的电路。断路（开路）：某一处 导致用电器不能工作的电路。短路：a．电源短路：用导线直接连接电源 的电路。 b．用电器短路：用导线直接连接了用电器 的电路，此时用电器中没有电流通过。（3）电路中形成持续的电流：必须有电源，电路是 。
知识点3 串联和并联
不分先后、首尾并列链接
控制整个电路的通断，开关位置改变，控制作用不变
干路开关控制整个电路的通断，支路开关只控制该支路的通断
知识点4 电流的测量
1．电流：电流表是表示电流的_______的物理量，电流用字母____表示，其单位 .2．电流表：测量电流大小的仪表是 ，电路符号是____。它有____个量程，分别是 和 ，分度值分别是 和 。3．电流表的正确使用方法：A.先 后____联在待测电路中；B.电流必须从____接线柱流进____接线柱流出；C.所测电流值不能超过电流表的_____________；可采用试触法选择合适的量程；D.绝对不允许直接将电流表接在_________两极上。
4．电流表的读数方法：(1)明确电流表的 ；(2)确定电流表的 ；(3)看表针偏转了多少格；(4) ×格数＝电流值。5．明确电流表大量程与小量程之间的关系，I大＝____I小。
小海和小梅一起做“探究并联电路中电流的规律”实验．
一、探究串、并联电路的电流规律
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 （填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流． 在移动的导线上画“×”，并用笔画线代替导线连接正确的电路． 移动后电流表测量的是 （填“A”“B”或“C”）处的电流．
知识点5 串并联电路中电流的规律
（3）在连接实验电路的过程中，开关应处于 状态，否则可能出现 而损害电源； （4）小海实验时，闭合开关后，若发现小灯泡不亮，则接着的操作是（ ）A．向老师提出更换小灯泡 B．检查所有接线柱是否接触良好（5）小梅在测量电流时，发现电流表的指针偏转如图1所示，原因是 .小海实验时电流表指针偏转如图2所示，原因是 .
电流表的正负接线柱接反
（6）测出A、B、C三处的电流如表所示，由此得出初步结论： （只写表达式）.小梅指出：为了得出更普遍的规律，应当进行多次实验.操作方法是: .
换上规格不同的灯泡多次实验
（7）小海利用原有的实验器材，添加一个开关，又设计了一个电路． 利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系． 请在图丙中的虚线框中画出电路图．
例1（2021江苏镇江中考）甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（　　）A．甲带正电 B．乙带正电C．乙不带电 D．丙带负电
【答案】B【解析】用毛皮摩擦过的橡胶棒带负电，甲带负电，乙丙相互排斥，带同种电荷，甲乙相互吸引，乙一定带正电，则丙也带正电，故ACD不符合题意，B符合题意。故选B。
考点1 摩擦起电及电荷相互作用
练：（2021辽宁鞍山中考）将纸巾摩擦过的轻质吸管放在绝缘支架上，用毛皮摩擦过的橡胶棒去靠近吸管的一端，发现吸管这端远离橡胶棒。下列判断正确的是（　　）A．摩擦过的吸管一定不带电B．摩擦过的吸管一定带负电C．摩擦过的吸管失去电子 D．摩擦过的纸巾得到电子
例2（2021江苏镇江中考）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关将断开，电动车进入时开关将断开。则符合上述要求的电路是（　　） A． B． C． D．
考点2 电路连接形式的判断
【答案】A【解析】当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，两个条件同时满足时电路才能接通，说明两开关串联，两个都闭合才能工作，故BCD不符合题意，A符合题意。故选A。
练：（2021山东济南中考）抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　） A． B． C． D．
例3（2021广西桂林中考）如图甲所示的串联电路中，闭合开关S 时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：猜想一：经过L1的电流比L2大。猜想二：L1更加靠近电源正极。为验证猜想，他做了以下探究。
考点:3 电流表的连接和使用
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。
【答案】 一 断开 错误 电压 【解析】（1）电流表示数均如图乙所示，电流表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，则电路为断路，说明串联电路有一条通路。（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态。最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，L2短路，L2熄灭，此时电路为L1的简单电路，此时L1的电压为电源电压（由串联电路电压的规律，原来L1的电压小于电源电压），发现L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
练：（2021·四川成都中考）在“探究并联电路中的电流规律”实验中：（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是______；A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3VC．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：______；（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
例4（2022上海徐汇一模）在下图所示电路中的清〇里填上适当的电表符号。要求：闭合开关，各电路元件均能正常工作。
考点4 简单电路设计
【解析】将圆圈标上a、b、c便于区分，如下图所示：所有的元件均能正常工作，则a是电压表，若a为电流表，将造成电源短路，故a为电压表；c表必然是电压表，因为c若为电流表，定值电阻被短路，与题意中所有元件能够正常工作不符，b在干路上，必然为电流表，故a、c为电压表，b为电流表，故如下图所示：
练：（2021江苏常州中考）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
