中考物理考前集训模拟试卷（一）（原卷版+解析版） (NXPowerLite)

这是一份中考物理考前集训模拟试卷（一）（原卷版+解析版） (NXPowerLite)，共32页。试卷主要包含了选择题，填空题，综合题，实验题，计算题等内容，欢迎下载使用。

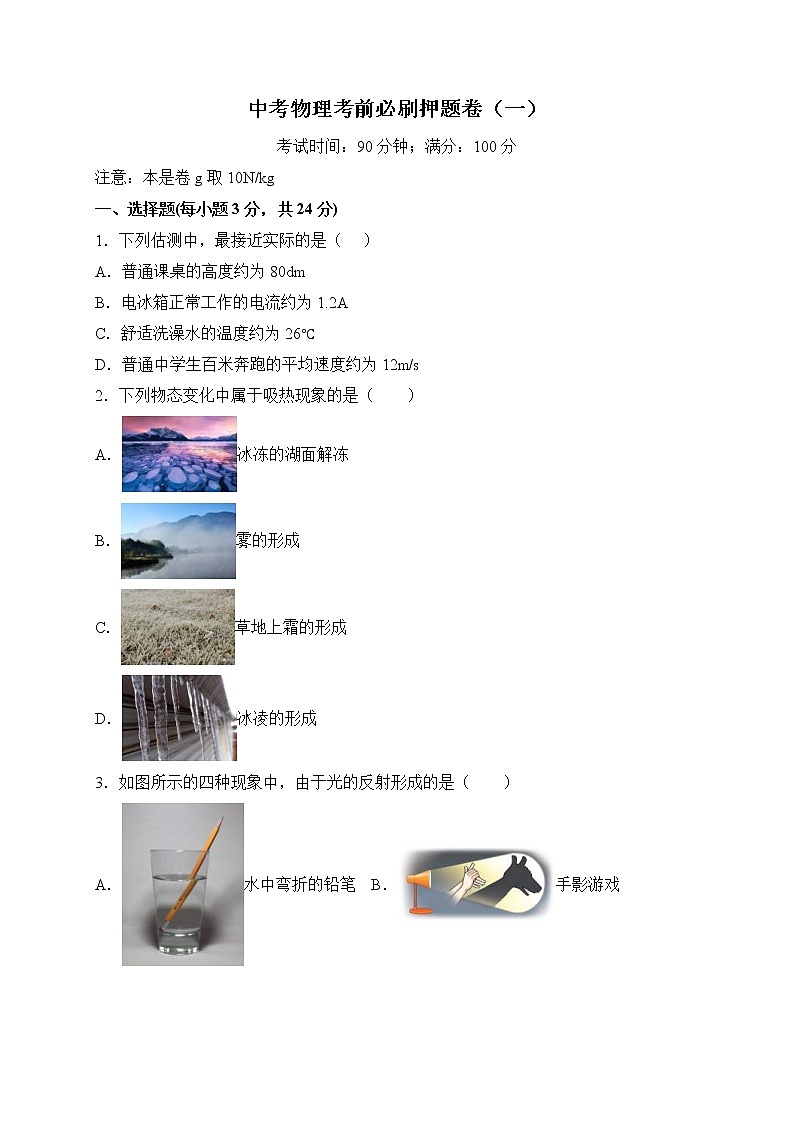

中考物理考前必刷押题卷（一）
考试时间：90分钟；满分：100分
注意：本是卷g取10N/kg
一、选择题(每小题3分，共24分)
1．下列估测中，最接近实际的是（     ）
A．普通课桌的高度约为80dm
B．电冰箱正常工作的电流约为1.2A
C．舒适洗澡水的温度约为26℃
D．普通中学生百米奔跑的平均速度约为12m/s
2．下列物态变化中属于吸热现象的是（　　）
A．冰冻的湖面解冻
B．雾的形成
C．草地上霜的形成
D．冰凌的形成
3．如图所示的四种现象中，由于光的反射形成的是（　　）
A．水中弯折的铅笔 B．手影游戏

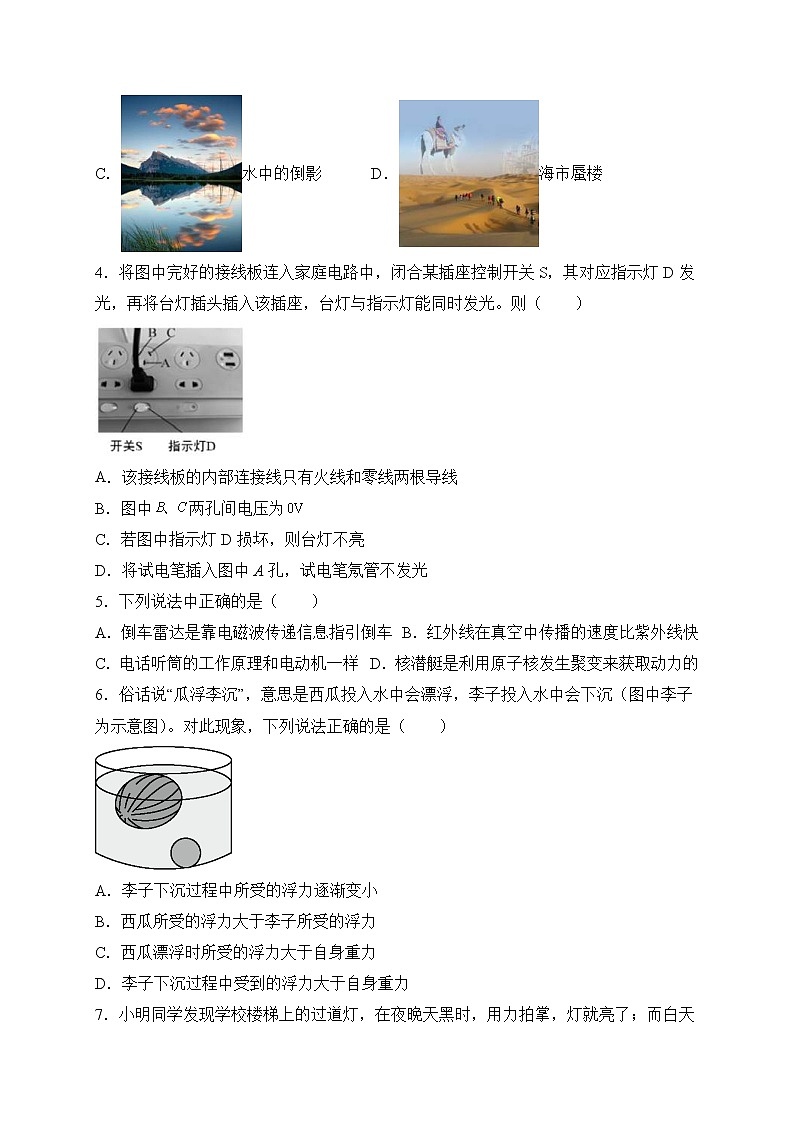

C．水中的倒影 D．海市蜃楼
4．将图中完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光，再将台灯插头插入该插座，台灯与指示灯能同时发光。则（　　）

A．该接线板的内部连接线只有火线和零线两根导线
B．图中两孔间电压为
C．若图中指示灯D损坏，则台灯不亮
D．将试电笔插入图中A孔，试电笔氖管不发光
5．下列说法中正确的是（　　）
A．倒车雷达是靠电磁波传递信息指引倒车 B．红外线在真空中传播的速度比紫外线快
C．电话听筒的工作原理和电动机一样 D．核潜艇是利用原子核发生聚变来获取动力的
6．俗话说“瓜浮李沉”，意思是西瓜投入水中会漂浮，李子投入水中会下沉（图中李子为示意图）。对此现象，下列说法正确的是（　　）

A．李子下沉过程中所受的浮力逐渐变小
B．西瓜所受的浮力大于李子所受的浮力
C．西瓜漂浮时所受的浮力大于自身重力
D．李子下沉过程中受到的浮力大于自身重力

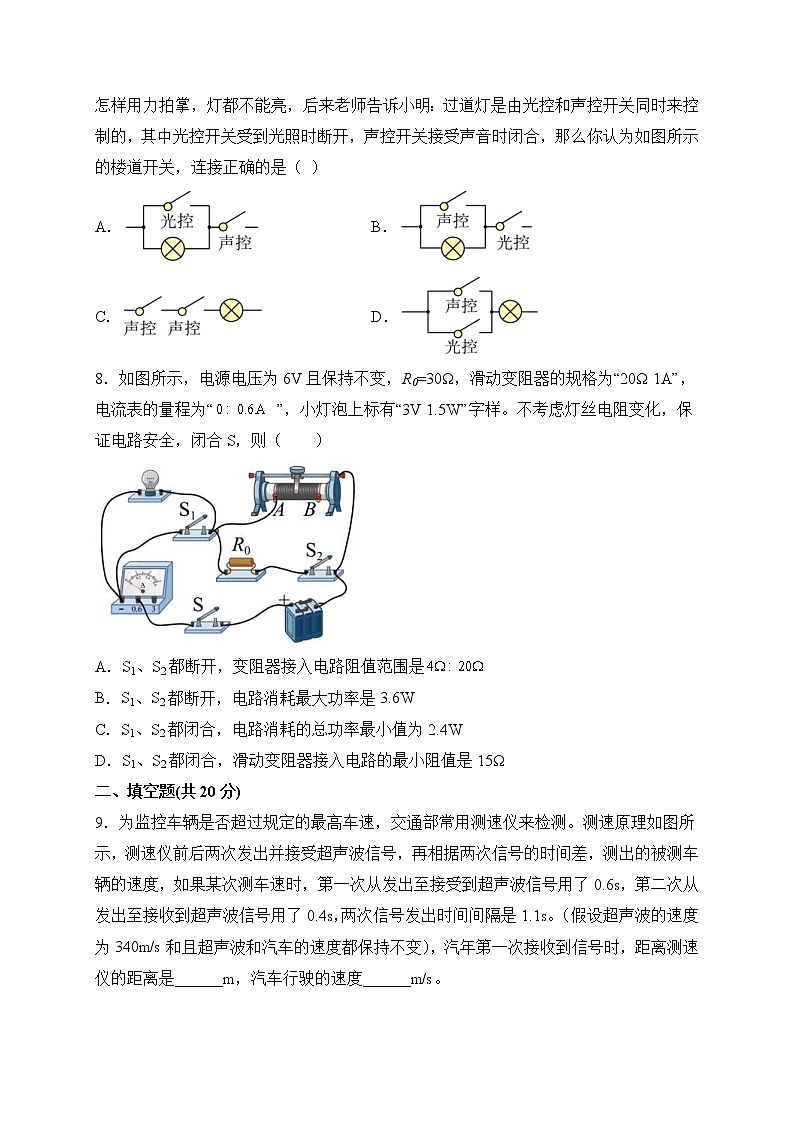

7．小明同学发现学校楼梯上的过道灯，在夜晚天黑时，用力拍掌，灯就亮了；而白天怎样用力拍掌，灯都不能亮，后来老师告诉小明：过道灯是由光控和声控开关同时来控制的，其中光控开关受到光照时断开，声控开关接受声音时闭合，那么你认为如图所示的楼道开关，连接正确的是（ ）
A． B．
C． D．
8．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“ ”，小灯泡上标有“3V 1.5W”字样。不考虑灯丝电阻变化，保证电路安全，闭合S，则（　　）

A．S1、S2都断开，变阻器接入电路阻值范围是
B．S1、S2都断开，电路消耗最大功率是3.6W
C．S1、S2都闭合，电路消耗的总功率最小值为2.4W
D．S1、S2都闭合，滑动变阻器接入电路的最小阻值是15Ω
二、填空题(共20分)
9．为监控车辆是否超过规定的最高车速，交通部常用测速仪来检测。测速原理如图所示，测速仪前后两次发出并接受超声波信号，再相据两次信号的时间差，测出的被测车辆的速度，如果某次测车速时，第一次从发出至接受到超声波信号用了0.6s，第二次从发出至接收到超声波信号用了0.4s，两次信号发出时间间隔是1.1s。（假设超声波的速度为340m/s和且超声波和汽车的速度都保持不变），汽年第一次接收到信号时，距离测速仪的距离是______m，汽车行驶的速度______m/s。

10．如图所示，利用声波发射器发射超声波，再用椭圆形凹面镜将超声波反射后集中到结石上，就能使结石粉碎。这一现象主要说明超声波具有_____。超声波是指频率高于20000Hz的声音，声音振动的频率越高，声音的_____（选填“音调”或“响度”）越高。

11．桥在河里的倒“影”和立竿见“影”，前者是由于光的___________引起的，后者是由于光的___________引起的。
12．在跳板跳水这项运动中，运动员对跳板施力的同时，也受到跳板对他的作用力和，但这两个力的作用效果却不同，前者主要是改变了跳板的___________，后者主要是运动员的___________。
13．如图所示，将装有酒精的金属管固定在桌子上，并用塞子塞紧，快速来回拉动绕在管上的绳子，过一会儿塞子跳起来，拉动绳子的过程，是通过__________的方法使金属管的内能增加，塞子跳起时，此过程中的能量转化方式与汽油机的___________冲程相似。

14．用图的滑轮组将一个重为180 N的物体沿竖直方向在10s内匀速提升2 m，所用的拉力为100 N，10s内拉力F的功率为 ______ W ，该滑轮组的机械效率为 ________ %．

15．新型冠状病毒可用84消毒水进行喷杀，在喷杀过程中，我们会闻到84消毒水的气味，这说明分子在不停地做无规则__。胶水能把七步洗手法的宣传画粘在墙上，是由于分子间存在___力。
16．一台汽油机飞轮转速是2400r/min，则汽油机每秒钟对外做了______次功，在做功冲程中汽油机实现了内能转化为______能。
17．小林家的电能表4月底的读数为，5月底读数如图所示。则他家5月份用电__。他家用电器同时工作时总功率不能超过__W。

18．甲、乙两灯的额定电压均为9V，其电流与电压变化的关系如图所示，乙灯正常发光时的电阻为______Ω，若将甲、乙两灯串联接入9V的电路中，电路消耗的电功率为______W。

三、综合题(共7分)
19．读数作图题：
（1）图甲所示，物体A的长度为______；

（2）如图乙，一个物体正沿斜面匀速向上滑动，请画出物体受到的力；

（3）请用笔画线代替导线，将丙图中的电灯和开关正确接入家庭电路。

四、实验题(共24分)
20．(本题6分)如图是小明探究“平面镜成像特点”的实验。

(1)在实验中使用玻璃板代替平面镜，这是为了______，此时成像的清晰度比日常使用的平面镜______（选填“好一些”或“差一些”）；
(2)细心的小明透过玻璃板观察蜡烛A的像时，看到点燃的蜡烛通过玻璃板成两个像，若测得两个像之间的距离为0.6cm，则玻璃板的厚度为______cm；
(3)同桌的同学说蜡烛的像太小了，为了得到更大的像，小明将玻璃板向靠近蜡烛A的位置平移（如图乙），得到蜡烛A的像的大小，像与蜡烛A的距离______（选填“变大”、“变小”或“不变”）；
(4)如图丙所示，探究光的反射规律时，让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB，若将F板向后折转一定的角度，则在F板上______（填“能”或“不能”）看到反射光，此时反射光线和入射光线______（填“在”或“不在”）同一平面内。
21．(本题9分)在学习了密度的知识后，小强对于制作一元硬币的材料是否全是“镍”（ρ镍＝8.9×103kg/m3）产生了兴趣，于是便设计了如下测量一元硬币密度的实验方案。

（1）小强在调节天平平衡时，将游码移动到标尺左端的零刻度线后，发现指针如图甲所示，则接下来应向______（选填“左”或“右”）调节平衡螺母；
（2）小强选用了10枚相同的硬币进行实验。用天平称量硬币的质量时，在最小的砝码放入右盘后，指针由分度盘中央刻度线的左侧转至右侧，此时小强的下一步操作是______（选填“A“、“B”或“C“）。
A．向左调节平衡螺母，直至分度盘上的指针指到中央刻度线
B．取下最小的砝码，并向右调节游码，直至天平平衡
C．向右调节游码
（3）当横梁再次平衡时，砝码及游码的位置如图乙所示，图丙是10枚硬币放入量筒前后的液面情况，则10枚硬币的质量为______g，10枚硬币的体积为______cm3，小强所测一元硬币的密度是______kg/m3，他由此判断制作一元硬币的材料不全是镍。
（4）若小强在整理实验器材的过程中发现一枚硬币因磕碰出现了磨损，该枚硬币的密度______（选填“变大”“变小”或“不变”）。实验中，为了测量硬币的密度，小强使用了10枚相同的硬币，而不是1枚硬币，这运用了物理科学方法中的累积法。下列运用了累积法的实验是______（填写序号即可）。
①探究光的折射规律
②声音的传播需要介质
③测量出心跳一次的时间
（5）受小强测量硬币密度的启发，小高同学想测量牛奶的密度，他选用了两个完全相同的水杯进行了如下操作：
①用天平测出______的质量m0；
②将牛奶倒入水杯并装满，用天平测出水杯和牛奶的总质量m1；
③将水倒入另一个水杯并装满，用天平测出水杯和水的总质量m2；
④计算出牛奶的密度ρ＝______（水的密度用ρ水表示）。
22．(本题9分)小宇用图a的电路图测量“小灯泡的电阻”，选用电源的电压为，小灯泡的额定电压为，图b是未连接完整的实验电路。

(1)按照电路图a将实物图b中的电路元件连接补充完整，要求当滑动变阻器的滑片向右滑动时，电流表的示数减小，在连接电路过程中，导线不能交叉。( )
(2)他在检查仪器过程中，发现没有接入电路的电流表指针如图c所示，此时应先将电流表的指针调到_________位置。在连接电路过程中，开关要________，并将滑动变阻器的滑片调到_________点处（选填“A”或“B”）。
(3)实验过程中，缓慢移动滑动变阻器的滑片，同时观察_________（选填“电压表”或 “电流表”）示数的变化，当电压表的示数如图d所示时，其读数为__________；若要测得小灯泡正常发光时的电阻，滑片应向________（选填“A”或“B”）端移动。
(4)通过移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图象，如图e所示，在该图象中发现电流与电压不成正比，请分析原因是__________；通过实验测出了小灯泡正常发光时的电阻是________。
五、计算题(共25分)
23．(本题8分)在物理综合实践活动中，小彬和小亮合作测量电磁灶的加热效率。他们关闭家中的其它用电器，只让电磁灶接入电路中，加热质量为 2kg、初温为 20℃的水。小彬负责观察电能表（如图），小亮负责用温度计测量水的温度。5min 电能表上的转盘转了 500r，水的温度恰好升高了 50℃。求：
（1）水吸收的热量是多少？(c水＝4.2×103J/（kg•℃）)
（2）电磁灶烧水时的实际功率是多少？
（3）电磁灶烧水时的效率是多少？






24．(本题8分)在如图所示的电路中，电源电压保持不变，电阻R2的阻值为20Ω，闭合开关S1后，电流表的示数为0.3A，开关均闭合时，电流表示数为0.5A；求：
（1）电源电压；
（2）电阻R1的阻值；
（3）开关均闭合时，通电1min，电阻R2产生的热量。






25．(本题9分)救援队用吊绳打捞一个沉到水底高为的实心长方体沉箱，如图甲所示，提升过程中始终以的速度竖直向上匀速提起。图乙是将沉箱从水底提升至离开水面过程中吊绳的拉力F随时间t变化的图象，整个提升过程用时，g取，水的密度为。若不计水的阻力和吊绳的重力及水面高度的变化，且提升过程中未遇到障碍物，求：
（1）时沉箱受到的浮力；
（2）0至拉力F做的功；
（3）在时，沉箱上表面受到的压强（不计大气压强）。


中考物理考前必刷押题卷（一）
考试时间：90分钟；满分：100分
注意：本是卷g取10N/kg
一、选择题(每小题3分，共24分)
1．下列估测中，最接近实际的是（     ）
A．普通课桌的高度约为80dm
B．电冰箱正常工作的电流约为1.2A
C．舒适洗澡水的温度约为26℃
D．普通中学生百米奔跑的平均速度约为12m/s
【答案】B
【解析】
A．中学生的身高约160cm，课桌高度约为中学生身高的一半，在80cm=8dm左右，所以A不符合实际，故A不符合题意；
B．电视机的工作电流约0.8A，电冰箱正常工作的电流略大于此数值，在1.2A左右，所以B符合实际，故B符合题意；
C．人的体温在37℃左右，洗澡水的温度比人体温度略高，大约为40℃左右，不可能为26℃，所以C不符合实际，故C不符合题意；
D．男子百米世界纪录的平均速度略大于10m/s，普通中学生百米平均速度远小于此数值，一般在7m/s左右，所以D不符合实际，故D不符合题意。
故选B。
2．下列物态变化中属于吸热现象的是（　　）
A．冰冻的湖面解冻
B．雾的形成
C．草地上霜的形成
D．冰凌的形成
【答案】A
【解析】
A．冰冻的湖面解冻，冰由固态变为液体，是熔化过程，熔化吸热，故A符合题意；
B．雾是液态的，是由空气中的水蒸气遇冷形成的，是液化现象，液化放热，故B不符合题意；
C．霜是水蒸气直接变成的小冰晶，故是凝华现象，凝华放热，故C不符合题意；
D．冰凌是水由液态变成固态，是凝固现象，凝固放热，故D不符合题意。
故选A。
3．如图所示的四种现象中，由于光的反射形成的是（　　）
A．水中弯折的铅笔 B．手影游戏
C．水中的倒影 D．海市蜃楼
【答案】C
【解析】
A．从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故A不符合题意；
B．影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故B不符合题意；
C．水中的倒影，属于平面镜成像，是由于光的反射形成的，故C符合题意；
D．海市蜃楼是由于光在不均匀的大气中发生折射形成的，故D不符合题意。
故选C。
4．将图中完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光，再将台灯插头插入该插座，台灯与指示灯能同时发光。则（　　）

A．该接线板的内部连接线只有火线和零线两根导线
B．图中两孔间电压为
C．若图中指示灯D损坏，则台灯不亮
D．将试电笔插入图中A孔，试电笔氖管不发光
【答案】D
【解析】
A．该接线板中有三孔插座，因此该接线板的内部连接线有火线、零线和地线，故A不符合题意；
B．由图知，B、C两孔分别接火线、零线，所以图中B、C两孔间的电压为220V，故B不符合题意；
C．台灯和指示灯在工作时互不影响，所以若图中指示灯D损坏，则台灯仍然能亮，故C不符合题意；
D．火线能使测电笔的氖管发光，由图知，A孔与三孔插座中的接地线相连，则将试电笔插入图中A孔，试电笔氖管不发光，故D符合题意。
故选D。
5．下列说法中正确的是（　　）
A．倒车雷达是靠电磁波传递信息指引倒车 B．红外线在真空中传播的速度比紫外线快
C．电话听筒的工作原理和电动机一样 D．核潜艇是利用原子核发生聚变来获取动力的
【答案】C
【解析】
A．汽车倒车雷达是利用超声波的回声定位原理制作的，故A错误；
B．紫外线和红外线都属于光（即不可见光），所以，紫外线和红外线在真空中的传播速度是一样的，故B错误；
C．听筒是把强弱变化的电流通过磁场对电流的作用转化成声音的信号的；电动机在工作时是电能转化为机械能，所以电话听筒的工作原理和电动机一样，故C正确；
D．目前人类还不能控制核聚变反应的速度，所以，目前的核潜艇是使用核裂变释放的能量作为动力，故D错误。
故选C。
6．俗话说“瓜浮李沉”，意思是西瓜投入水中会漂浮，李子投入水中会下沉（图中李子为示意图）。对此现象，下列说法正确的是（　　）

A．李子下沉过程中所受的浮力逐渐变小
B．西瓜所受的浮力大于李子所受的浮力
C．西瓜漂浮时所受的浮力大于自身重力
D．李子下沉过程中受到的浮力大于自身重力
【答案】B
【解析】
A．李子下沉过程中，水的密度不变、排开水的体积不变，根据F浮＝ρgV排可知，李子下沉过程所受的浮力大小不变，故A错误；
BCD．西瓜漂浮在水面上，浮力等于其重力，即
F浮西瓜＝G西瓜
李子在水中下沉，浮力小于其重力，即
F浮李子＜G李子
由于西瓜的重力大于李子的重力，即
G西瓜＞G李子
所以，西瓜所受的浮力大于李子所受的浮力，故B正确；CD错误。
故选B。
7．小明同学发现学校楼梯上的过道灯，在夜晚天黑时，用力拍掌，灯就亮了；而白天怎样用力拍掌，灯都不能亮，后来老师告诉小明：过道灯是由光控和声控开关同时来控制的，其中光控开关受到光照时断开，声控开关接受声音时闭合，那么你认为如图所示的楼道开关，连接正确的是（ ）
A． B．
C． D．
【答案】C
【解析】
声控和光控是串联的，白天光控开关是断开的，即使声控开关闭合灯泡也不会亮；到了晚上，光控开关闭合，声控开关接受声音时闭合，灯泡就亮了。
故选C。
8．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“ ”，小灯泡上标有“3V 1.5W”字样。不考虑灯丝电阻变化，保证电路安全，闭合S，则（　　）

A．S1、S2都断开，变阻器接入电路阻值范围是
B．S1、S2都断开，电路消耗最大功率是3.6W
C．S1、S2都闭合，电路消耗的总功率最小值为2.4W
D．S1、S2都闭合，滑动变阻器接入电路的最小阻值是15Ω
【答案】D
【解析】
AB．S闭合，S1、S2都断开，滑动变阻器与灯泡串联，由P=UI可得小灯泡正常发光时的电流，即电路中的最大电流

当电路中电流最大时，电路电阻最小，则滑动变阻器接入电路的最小阻值

滑动变阻器的规格为“20Ω 1A”，则最大阻值 R=20Ω，故滑动变阻器接入电路的阻值范围是；电路消耗最大功率

故AB不符合题意；
CD．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流

当滑动变阻器的阻值最大时，此支路上的电流最小，则

则干路上的电流
,
电路消耗的总功率最小值

由电流表的量程可知，干路中的最大电流为0.6A，则电路中的总电阻最小，滑动变阻器的电阻最小，此时通过滑动变阻器的电流

滑动变阻器的最小电阻

故C不符合题意，D符合题意。
故选D。
二、填空题(共20分)
9．为监控车辆是否超过规定的最高车速，交通部常用测速仪来检测。测速原理如图所示，测速仪前后两次发出并接受超声波信号，再相据两次信号的时间差，测出的被测车辆的速度，如果某次测车速时，第一次从发出至接受到超声波信号用了0.6s，第二次从发出至接收到超声波信号用了0.4s，两次信号发出时间间隔是1.1s。（假设超声波的速度为340m/s和且超声波和汽车的速度都保持不变），汽年第一次接收到信号时，距离测速仪的距离是______m，汽车行驶的速度______m/s。

【答案】     102     34
【解析】
[1]第一次发出的超声波与被测汽车相遇时的时间

由可得，汽车距测速仪的距离

[2]第二次发出的超声波与被测汽车相遇时的时间

汽车距测速仪的距离

则汽车在两次信号的间隔过程中，行驶的距离

这34m的时间

则汽车的车速为

10．如图所示，利用声波发射器发射超声波，再用椭圆形凹面镜将超声波反射后集中到结石上，就能使结石粉碎。这一现象主要说明超声波具有_____。超声波是指频率高于20000Hz的声音，声音振动的频率越高，声音的_____（选填“音调”或“响度”）越高。

【答案】     能量     音调
【解析】
[1]声波发射器发射超声波，超声波携带的能量使结石粉碎，这一现象主要说明超声波具有能量。
[2]声音频率的高低叫音调，即音调主要由声音的频率决定，声音振动的频率越高，音调就越高。
11．桥在河里的倒“影”和立竿见“影”，前者是由于光的___________引起的，后者是由于光的___________引起的。
【答案】     反射     直线传播
【解析】
[1]桥在河里的倒“影”是平面镜成像现象，是由光的反射形成的。
[2]立竿见“影”是影子，是由于光的直线传播形成的。
12．在跳板跳水这项运动中，运动员对跳板施力的同时，也受到跳板对他的作用力和，但这两个力的作用效果却不同，前者主要是改变了跳板的___________，后者主要是运动员的___________。
【答案】     形状     运动状态
【解析】
[1]力可以改变物体的形状，也可以改变物体的运动状态。运动员对跳板施力的时候，跳板会变弯，力改变了跳板的形状。
[2]同时跳板也对运动员施力，将运动员弹起，力改变了运动员的运动状态。
13．如图所示，将装有酒精的金属管固定在桌子上，并用塞子塞紧，快速来回拉动绕在管上的绳子，过一会儿塞子跳起来，拉动绳子的过程，是通过__________的方法使金属管的内能增加，塞子跳起时，此过程中的能量转化方式与汽油机的___________冲程相似。

【答案】     做功     做功
【解析】
[1][2]拉动绳子过程中，绳子与金属管相互摩擦做功，金属管温度升高、内能增大；塞子跳起时，管内气体对塞子做功，管内气体的内能转化为塞子的机械能；塞子跳起时，将机械能转化为内能，而内燃机的做功冲程也是将机械能转化为内能的过程。
14．用图的滑轮组将一个重为180 N的物体沿竖直方向在10s内匀速提升2 m，所用的拉力为100 N，10s内拉力F的功率为 ______ W ，该滑轮组的机械效率为 ________ %．

【答案】     60     60
【解析】
根据题意知道，物体匀速上升的速度是： = 0.2m/s，又因为承担物重的绳子的有效股数是3，所以，绳端移动的距离是：s=3h=3×2m=6m，绳端移动的速度是：v绳=3v =3×0.2m/s=0.6m/s，拉力的功率是： =60W；拉力做的总功是：W总 =Fs=100N×6m=600J，有用功是：W有用=Gh=180N×2m=360J，该滑轮组的机械效率是： =60%
15．新型冠状病毒可用84消毒水进行喷杀，在喷杀过程中，我们会闻到84消毒水的气味，这说明分子在不停地做无规则__。胶水能把七步洗手法的宣传画粘在墙上，是由于分子间存在___力。
【答案】     运动     引
【解析】
[1]在喷杀过程中，闻到84消毒水的气味，是扩散现象，本质是消毒水分子在不停地做无规则运动。
[2]胶水能把七步洗手法的宣传画粘在墙上，是因为胶水和墙壁分子间存在相互作用的引力。
16．一台汽油机飞轮转速是2400r/min，则汽油机每秒钟对外做了______次功，在做功冲程中汽油机实现了内能转化为______能。
【答案】     20     机械
【解析】
[1]汽油机飞轮转速是2400r/min，一次做功飞轮转2圈，则汽油机每秒钟对外做了20次功。
[2]做功冲程中汽油机的内能转化为机械能。
17．小林家的电能表4月底的读数为，5月底读数如图所示。则他家5月份用电__。他家用电器同时工作时总功率不能超过__W。

【答案】     98     4400
【解析】
[1]由题知，4月底的读数为，5月底读数为，5月份用电

[2]由图示电能表可知，电能表正常工作时的电压是，允许通过的最大电流是，则电能表允许的用电器最大总功率

18．甲、乙两灯的额定电压均为9V，其电流与电压变化的关系如图所示，乙灯正常发光时的电阻为______Ω，若将甲、乙两灯串联接入9V的电路中，电路消耗的电功率为______W。

【答案】     18     3.6
【解析】
[1]已知乙灯泡的额定电压为9V，因此根据图象可知，乙灯泡正常发光的电流为0.5A；由可知乙灯正常发光时的电阻

[2]因为串联电路电流相等，并且串联电路两端电压等于各部分电压之和，根据图象可知，将甲、乙两灯串联接入9V的电路时，电路中的电流为0.4A；电路消耗的电功率为
P=UI=9V×0.4A=3.6W
三、综合题(共7分)
19．读数作图题：
（1）图甲所示，物体A的长度为______；

（2）如图乙，一个物体正沿斜面匀速向上滑动，请画出物体受到的力；

（3）请用笔画线代替导线，将丙图中的电灯和开关正确接入家庭电路。

【答案】3.50cm
【解析】
（1）[1]刻度尺的分度值为1mm，读数时应有估读数值，图甲所示，物体A的长度为3.50cm。
（2）[2]如图乙，一个物体正沿斜面匀速向上滑动，物体必定受到向上的拉力，可以画成沿斜面向上，物体还受到竖直向下的重力、沿斜面向下的摩擦力、垂直斜面向上的支持力的作用，四个力平衡，如图

（3）[3]火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故.既能控制灯泡，又能更安全，如图

四、实验题(共24分)
20．(本题6分)如图是小明探究“平面镜成像特点”的实验。

(1)在实验中使用玻璃板代替平面镜，这是为了______，此时成像的清晰度比日常使用的平面镜______（选填“好一些”或“差一些”）；
(2)细心的小明透过玻璃板观察蜡烛A的像时，看到点燃的蜡烛通过玻璃板成两个像，若测得两个像之间的距离为0.6cm，则玻璃板的厚度为______cm；
(3)同桌的同学说蜡烛的像太小了，为了得到更大的像，小明将玻璃板向靠近蜡烛A的位置平移（如图乙），得到蜡烛A的像的大小，像与蜡烛A的距离______（选填“变大”、“变小”或“不变”）；
(4)如图丙所示，探究光的反射规律时，让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB，若将F板向后折转一定的角度，则在F板上______（填“能”或“不能”）看到反射光，此时反射光线和入射光线______（填“在”或“不在”）同一平面内。
【答案】     便于确定像的位置     差一些     0.3     变小     不能     在
【解析】
(1)[1]该实验采用透明薄玻璃板代替日常使用的平面镜，玻璃板是透明的，观察到A蜡烛像的同时，也能观察到蜡烛B；当蜡烛B和蜡烛A的像重合时，蜡烛B的位置便是蜡烛A的像的位置。
[2]透明的玻璃板只能反射蜡烛A的一部分光线，另一部分透过玻璃板，所以玻璃板成的像比平面镜成的像清晰度差一些。
(2)[3]因为像距等于物距，由两个像之间的距离为0.6m，两个像之间相差的是两个玻璃板的厚度，即0.3cm+0.3cm＝0.6cm，可得玻璃板厚度0.3cm。
(3)[4]小明将玻璃板向靠近蜡烛A的位置平移，物距变小了，由于像距等于物距，则像距会变小，像与蜡烛A的距离变小。
(4)[5][6]当F板向后折转一定的角度，则呈现反射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到反射光，但反射光线和入射光线仍在一个平面内。
21．(本题9分)在学习了密度的知识后，小强对于制作一元硬币的材料是否全是“镍”（ρ镍＝8.9×103kg/m3）产生了兴趣，于是便设计了如下测量一元硬币密度的实验方案。

（1）小强在调节天平平衡时，将游码移动到标尺左端的零刻度线后，发现指针如图甲所示，则接下来应向______（选填“左”或“右”）调节平衡螺母；
（2）小强选用了10枚相同的硬币进行实验。用天平称量硬币的质量时，在最小的砝码放入右盘后，指针由分度盘中央刻度线的左侧转至右侧，此时小强的下一步操作是______（选填“A“、“B”或“C“）。
A．向左调节平衡螺母，直至分度盘上的指针指到中央刻度线
B．取下最小的砝码，并向右调节游码，直至天平平衡
C．向右调节游码
（3）当横梁再次平衡时，砝码及游码的位置如图乙所示，图丙是10枚硬币放入量筒前后的液面情况，则10枚硬币的质量为______g，10枚硬币的体积为______cm3，小强所测一元硬币的密度是______kg/m3，他由此判断制作一元硬币的材料不全是镍。
（4）若小强在整理实验器材的过程中发现一枚硬币因磕碰出现了磨损，该枚硬币的密度______（选填“变大”“变小”或“不变”）。实验中，为了测量硬币的密度，小强使用了10枚相同的硬币，而不是1枚硬币，这运用了物理科学方法中的累积法。下列运用了累积法的实验是______（填写序号即可）。
①探究光的折射规律
②声音的传播需要介质
③测量出心跳一次的时间
（5）受小强测量硬币密度的启发，小高同学想测量牛奶的密度，他选用了两个完全相同的水杯进行了如下操作：
①用天平测出______的质量m0；
②将牛奶倒入水杯并装满，用天平测出水杯和牛奶的总质量m1；
③将水倒入另一个水杯并装满，用天平测出水杯和水的总质量m2；
④计算出牛奶的密度ρ＝______（水的密度用ρ水表示）。
【答案】     右     B     64     8     8×103     不变     ③     空水杯
【解析】
（1）[1]调节天平平衡时，指针左偏右调、右偏左调；由图甲知道指针偏向分度盘的左侧，则应将平衡螺母向右端调节；
（2）[2]最小的砝码放入右盘后，指针位于分度标尺的右侧，说明砝码的质量太大，则应取下最小的砝码，并向右适当调节游码，使横梁平衡，故B符合题意。
故选B。
（3）[3]由图乙知道，标尺的分度值为0.2g，硬币的质量
m=50g+10g+4g=64g
[4]由图丙知道，水的体积为30ml，水和硬币的体积为38ml，硬币的体积
V=38ml-30ml=10ml=8cm3
[5]由知道，则硬币的密度

（4）[6]密度是物质的一种特性，硬币磨损后，质量和体积减小，材料不变，密度是不变的。
[7] ①用带有箭头的直线表示光的传播方向，这种方法叫做“模型法”，故不符合题意；
②在真空铃实验中，通过空气越少铃声越小最终进行推理，得到“真空不能传声”的结论，这种研究方法叫做实验推理法，故不符合题意；
③心跳一次的时间很小，不易测量，可测出n次的时间为t，可以用表示一次心跳的时间，用到了累积法，故符合题意。
故选③。
（5）[8] ①根据题意知道，应调好天平，然后用天平测出空烧杯质量为m0；
②将牛奶倒入水杯并装满，用天平测出水杯和牛奶的总质量m1，则水的质量
m牛奶=m1-m0
③将水倒入另一个水杯并装满，用天平测出水杯和水的总质量m2，则水的质量
m水=m2-m0
由知道，烧杯内牛奶的体积

[9]④由知道，牛奶的密度

22．(本题9分)小宇用图a的电路图测量“小灯泡的电阻”，选用电源的电压为，小灯泡的额定电压为，图b是未连接完整的实验电路。

(1)按照电路图a将实物图b中的电路元件连接补充完整，要求当滑动变阻器的滑片向右滑动时，电流表的示数减小，在连接电路过程中，导线不能交叉。( )
(2)他在检查仪器过程中，发现没有接入电路的电流表指针如图c所示，此时应先将电流表的指针调到_________位置。在连接电路过程中，开关要________，并将滑动变阻器的滑片调到_________点处（选填“A”或“B”）。
(3)实验过程中，缓慢移动滑动变阻器的滑片，同时观察_________（选填“电压表”或 “电流表”）示数的变化，当电压表的示数如图d所示时，其读数为__________；若要测得小灯泡正常发光时的电阻，滑片应向________（选填“A”或“B”）端移动。
(4)通过移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图象，如图e所示，在该图象中发现电流与电压不成正比，请分析原因是__________；通过实验测出了小灯泡正常发光时的电阻是________。
【答案】          零刻度线     断开     B     电压表     1.8     A     灯丝的电阻随温度的升高而增大     12.5
【解析】
(1)[1]要求当滑动变阻器的滑片向右滑动时，电流表的示数减小，即电阻变大，故把滑动变阻器的左下接线柱与灯泡相连，电路图如下图所示

(2)[2]如图c可知，电流表指针没有指在零刻度处，应对电流表进行调零，使指针指在电流表零刻度线处。
[3][4]为了防止短路的发生，在连接电路过程中，开关要断开，闭合开关前，将滑动变阻器的滑片处于最大阻值的B点处，电路电阻最大，电流最小，对电路起保护作用。
(3)[5][6][7]为了测量小灯泡的电阻，但是要避免其两端电压高于额定电压电压太多而烧坏小灯泡，所以缓慢移动滑动变阻器滑片P，同时眼睛应观察电压表的示数变化。由图d可知，电压表选择的量程是0~3V，分度值是0.1V，所以电压表示数为1.8V。要使灯泡两端电压由1.8V增大到2.5V，则电路电流要增大，总电阻减小，滑动变阻器连入电路的电阻减小，所以滑片P应向A端移动。
(4)[8]电压表与电流表的示数之比为灯的电阻，因灯丝的电阻随温度的升高而变大，由欧姆定律知，其阻值不是一个定值，所以电流不与电压成正比。
[9]由图象可知，当小灯泡L正常发光时的电压U=2.5V，由图象可知对应的电流I=0.2A，由小灯泡正常发光时的电阻

五、计算题(共25分)
23．(本题8分)在物理综合实践活动中，小彬和小亮合作测量电磁灶的加热效率。他们关闭家中的其它用电器，只让电磁灶接入电路中，加热质量为 2kg、初温为 20℃的水。小彬负责观察电能表（如图），小亮负责用温度计测量水的温度。5min 电能表上的转盘转了 500r，水的温度恰好升高了 50℃。求：
（1）水吸收的热量是多少？(c水＝4.2×103J/（kg•℃）)
（2）电磁灶烧水时的实际功率是多少？
（3）电磁灶烧水时的效率是多少？

【答案】（1）4.2×105J；（2）2000W；（3）70%
【解析】
解:（1）质量为 2kg 的水升高了 50℃，水所吸收的热量
Q 吸＝c 水mΔt＝4.2×103J/（kg•℃）×2kg×50℃＝4.2×105J
（2）“3000r/kW•h”表示每消耗 1kW•h 的电能，电能表转盘转过 3000 转，则转盘转了 500r 时，电磁灶消耗的电能
W＝kW•h＝ ×3.6×106J＝6×105J
5min＝300s
电磁灶烧水时的实际功率
P ＝2000W
（3）电磁灶烧水时的效率
η＝100%＝100%＝70%
答：（1）水吸收的热量是 4.2×105J；
（2）电磁灶烧水时的实际功率是 2000W；
（3）电磁灶烧水的效率是 70%。
24．(本题8分)在如图所示的电路中，电源电压保持不变，电阻R2的阻值为20Ω，闭合开关S1后，电流表的示数为0.3A，开关均闭合时，电流表示数为0.5A；求：
（1）电源电压；
（2）电阻R1的阻值；
（3）开关均闭合时，通电1min，电阻R2产生的热量。

【答案】（1）6V；（2）30Ω；（3）108J
【解析】
解：（1）只闭合S1时，该电路为R2的简单电路，电流表测电路中的电流，已知电流表的示数为0.3A，即电路中的电流为I＝0.3A，则电源电压为
U＝IR2＝0.3A×20Ω＝6V
（2）当S1和S2都闭合时，该电路为R1和R2的并联电路，电流表测干路的电流，此时电流表的示数为0.5A，即干路的电流为I′＝0.5A，由于并联电路中各个支路之间互不影响，所以此时通过R2的电流不变，由并联电路的电流特点可得出通过R1的电流为
I1＝I′﹣I＝0.5A﹣0.3A＝0.2A
则R1的阻值为
R1＝＝30Ω
（3）开关均闭合时，通电1min，电阻R2产生的热量为
Q＝I2R2t＝(0.3A)2×20Ω×1×60s＝108J
答：（1）电源电压为6V；
（2）电阻R1的阻值为30Ω；
（3）开关均闭合时，通电1min，电阻R2产生的热量为108J。
25．(本题9分)救援队用吊绳打捞一个沉到水底高为的实心长方体沉箱，如图甲所示，提升过程中始终以的速度竖直向上匀速提起。图乙是将沉箱从水底提升至离开水面过程中吊绳的拉力F随时间t变化的图象，整个提升过程用时，g取，水的密度为。若不计水的阻力和吊绳的重力及水面高度的变化，且提升过程中未遇到障碍物，求：
（1）时沉箱受到的浮力；
（2）0至拉力F做的功；
（3）在时，沉箱上表面受到的压强（不计大气压强）。

【答案】（1）；（2）；（3）
【解析】
解：（1）由分析吊绳的拉力F随时间t变化的图象可知，沉箱完全浸没在水中；时，沉箱开始露出水面；时，沉箱完全露出水面；沉箱在空气中．则时沉箱完全浸没在水中，受到的浮力为

（2）0至在拉力F方向上移动的距离为

0至拉力F做的功为

（3）时，沉箱上表面开始露出水面，故上表面在水中共移动了，则在时，
沉箱上表面的深度为

在时，沉箱上表面受到的压强为

答：（1）t=20s时沉箱受到的浮力3×104N；
（2）0至40s拉力F做的功2.04×105J；
（3）在t=0时，沉箱上表面受到的压强为40000Pa。
