一、单选题
1．（2022·黑龙江绥化·统考中考真题）下图中符合安全用电的做法是（　　）
A． 使用试电笔时手用按住金属笔卡
B． 多个大功率用电器同时工作
C． 两只手分别接触火线和零线
D． 用湿毛巾擦拭电器
2．（2021·黑龙江绥化·统考中考真题）下列描述中正确的是（　　）
A．电能不属于一次能源
B．电磁波不能在真空中传播
C．夏天在地面上酒水会感到凉快，是利用水在蒸发时放热来降低温度
D．流体中，流速越小的位置压强越小

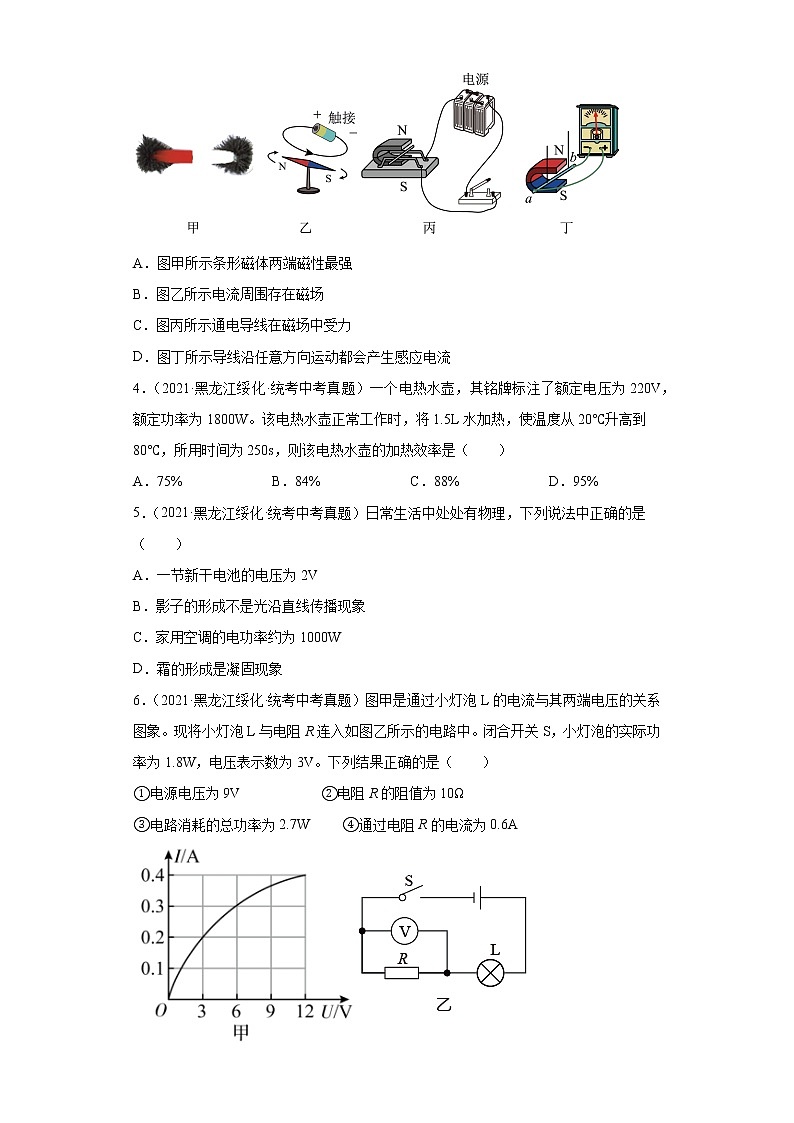

3．（2021·黑龙江绥化·统考中考真题）下列关于电与磁现象的描述中，不正确的是（　　）

A．图甲所示条形磁体两端磁性最强
B．图乙所示电流周围存在磁场
C．图丙所示通电导线在磁场中受力
D．图丁所示导线沿任意方向运动都会产生感应电流
4．（2021·黑龙江绥化·统考中考真题）一个电热水壶，其铭牌标注了额定电压为220V，额定功率为1800W。该电热水壶正常工作时，将1.5L水加热，使温度从20℃升高到80℃，所用时间为250s，则该电热水壶的加热效率是（　　）
A．75% B．84% C．88% D．95%
5．（2021·黑龙江绥化·统考中考真题）日常生活中处处有物理，下列说法中正确的是（　　）
A．一节新干电池的电压为2V
B．影子的形成不是光沿直线传播现象
C．家用空调的电功率约为1000W
D．霜的形成是凝固现象
6．（2021·黑龙江绥化·统考中考真题）图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为3V。下列结果正确的是（　　）
①电源电压为9V                    ②电阻R的阻值为10Ω
③电路消耗的总功率为2.7W        ④通过电阻R的电流为0.6A

A．只有①②③正确
B．只有②③④正确
C．只有①③正确
D．只有②④正确
7．（2020·黑龙江绥化·统考中考真题）下列四个装置中利用电磁感应现象制成的是（　　）
A．动圈式话筒
B．电动机
C．扬声器
D．电磁继电器

二、多选题
8．（2020·黑龙江绥化·统考中考真题）小飞家的走廊灯很容易烧坏，为了解决这一问题，她设计了如下电路，L1和L2都是“220V 40W”的灯泡（设灯泡L1和L2的电阻不变，电源电压不变），下列说法正确的是（　　）

A．灯泡L1的电阻是1210Ω
B．闭合S，断开S1，灯泡L1和灯泡L2串联
C．闭合S，断开S1，灯泡L1两端的电压是110V
D．两灯泡都亮时，电路消耗的总功率是80W

三、填空题
9．（2022·黑龙江绥化·统考中考真题）如图所示，电源电压不变，滑动变阻器的最大阻值为R，R1、R2为定值电阻，已知R∶R1∶R2=1∶1∶2，当滑片P移动到a端时，闭合开关S1、S2，通过R1与R2的电流之比是___________；当滑片P移动到b端时，只闭合开关S2，通电1min，R与R2产生的热量之比是___________。

10．（2022·黑龙江绥化·统考中考真题）某饮水机额定加热功率为500W，水箱容积为1L，在额定电压下将满箱水从75℃加热到95℃，用时210s，则水箱中的水吸收的热量是___________J，该饮水机的效率是___________。
11．（2022·黑龙江绥化·统考中考真题）如图所示的通电螺线管N极在___________端（选填“A”或“B”）。发电机是利用___________的原理发电的。

12．（2022·黑龙江绥化·统考中考真题）2022年6月5日神舟十四号载人飞船与天宫空间站对接成功，神舟十四号靠接收和发射___________与地面联系；空间站利用的太阳能是___________能源（选填“可再生”或“不可再生”）。
13．（2021·黑龙江绥化·统考中考真题）家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。

14．（2020·黑龙江绥化·统考中考真题）灯泡L的I-U图像如图甲所示，电阻R1的阻值是10Ω，电源电压是8V。在图乙所示的电路中，若只闭合S1和S2时，电压表的示数是2V，此时电路中的电流是______A；若只闭合S1和S3时，电压表的示数是4V，10s内电流通过电阻R2产生的热量是______J；若将电压表换成电流表，闭合S1、S2和S3时，电流表的示数是______A。

15．（2020·黑龙江绥化·统考中考真题）小强外出时家里只有一盏额定功率是60W的电灯未关，仍在发光。他离开时与回来后电能表的示数如图所示，在这段时间内，电灯消耗的电能是______kW·h；若他离开家20h，则此灯的实际功率是______W。请写出家庭电路中电流过大的原因是______。（写出一条原因即可）

16．（2020·黑龙江绥化·统考中考真题）电视机接收到的图像信号和声音信号是用______传递来的。核能属于______能源。（填“可再生”或“不可再生”）

四、实验题
17．（2022·黑龙江绥化·统考中考真题）在“测量小灯泡的额定功率”实验中，小灯泡上标有“2.5V”字样。

实验原理是______。
（2）图甲中有一根导线多余导致电路错误，请在这根导线上打“×”；( )
（3）改正电路错误后，在闭合开关前，应将图甲中滑动变阻器的滑片调至______端；（选填“A”或“B”）
（4）闭合开关，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是______；
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（5）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为______；
（6）小华用如图丙所示的电路也完成了该实验。电源电压不变，R1和R2为滑动变阻器，R2的最大阻值为R0。实验步骤如下：
①只闭合开关S、S1，调节R2，使电压表的示数为U额；
②只闭合开关S、S2，调节R1，使电压表的示数仍为U额；
③接着将R2的滑片P调至最左端，记下电压表的示数U1；再将R2的滑片P调至最右端，记下电压表示数为U2，则小灯泡额定功率的表达式P额=______。（用U额、R0、U1、U2表示）
18．（2021·黑龙江绥化·统考中考真题）如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。

（1）实验中通过观察_____________的变化来反映电阻产生热量的多少，下列实验中，也运用了这种实验方法的是_____________（填序号）。
①探究物体的动能跟哪些因素有关
②探究杠杆的平衡条件
（2）连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，表明在电流和通电时间相同的情况下，_____________越大，产生的热量越多。
（3）图中U形管_____________（选填“是”或“不是”）连通器，乙图中R3与R2并联，目的是使通过R1与R2的_____________不同。
（4）某小组在利用乙图装置实验时，发现左右两侧U形管液面上升高度相同，与其他小组的实验现象都不同，经检查气密性良好请你分析实验现象不同的原因：_____________。
19．（2020·黑龙江绥化·统考中考真题）利用图中的装置探究水和煤油的吸热情况。在两个相同的烧瓶中分别接入电阻丝，装入质量和初温都相同的水和煤油，分别插入温度计。

(1)装置中电阻丝的阻值应______（填“相等”或“不相等”），实验中用______来反映液体吸收热量的多少。按照下表中的数据，请计算出煤油的比热容是______J/（kg·℃）；
液体
质量/g
初温/℃
加热时间/min
末温/℃
煤油
150
20
10
50
水
150
20
10
35
(2)夏天，海边昼夜温差变化小，这是因为水的______大；
(3)在烧瓶中重新填装质量和初温都相同的煤油，接入阻值不同的电阻丝，此装置就可以探究电流通过导体产生的热量与______的关系。

五、作图题
20．（2022·黑龙江绥化·统考中考真题）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路．
( )

21．（2020·黑龙江绥化·统考中考真题）请根据图中小磁针静止时的指向，标出通电螺线管的N极和电源的正极。


六、计算题
22．（2022·黑龙江绥化·统考中考真题）如图甲所示的电路，电源电压可调，R为标有“1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：
（1）L1正常发光时的电阻；
（2）闭合开关S，断开S1、S2，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S、S2，断开S1，将电源电压调至14V，当滑动变阻器滑片P在b点时，小灯泡正常发光，此时Rab：Rbc=1：2，则滑动变阻器的最大阻值是多少欧姆？
（4）若不限制电路中各开关的状态，滑动变阻器滑片P的移动范围为中点位置至最大阻值处；现移动滑片P的同时调节电源电压，使电路中有小灯泡正常发光，其它各元件均安全，每种电路对应的总功率变化范围。

23．（2021·黑龙江绥化·统考中考真题）某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响。关闭家中其它用电器，只让该饮水机单独工作，电能表转盘转了50转用时60s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为______J，此时家中的实际电压为______V。
XX牌电热饮水机
额定电压
220V
额定功率
1210W

24．（2021·黑龙江绥化·统考中考真题）如图所示，电源电压不变，定值电阻R0=20Ω，电流表量程为0~3A，小灯泡L标有“8V 4W”字样（不考虑温度对灯丝电阻的影响）。当开关S闭合，S1、S2断开，滑动变阻器的滑片P从b端滑动到某一位置时，滑动变阻器接入电路中的阻值减小了16Ω，电流表示数变化了0.2A，此时小灯泡恰好正常发光。求：
（1）小灯泡正常工作一分钟消耗多少电能?
（2）电源电压是多少伏?
（3）当开关S、S1、S2都闭合时，调节滑片P，在保证电路安全的前提下，滑动变阻器R的最大功率是多少?

25．（2020·黑龙江绥化·统考中考真题）下表是小李家部分用电器的参数。
用电器
额定电压/V
额定功率/W
数量/个
电饭锅
220
1100
1
电烙铁
100
1
节能灯
16
10
(1)表中所有用电器同时正常工作的总功率是多少千瓦？
(2)电饭锅正常工作时的电流是多少？
(3)电烙铁正常工作时的电阻是多少？
(4)小李家有一款电热水壶、加热效率是75%正常工作时，将质量是3.63kg，初温是20℃的水加热至30℃，需要2.8min。小李在某次烧水时，发现这个电热水壶的实际功率只有1000W，则这次烧水时，小李家的实际电压是多少？（设电热水壶电阻不受温度影响）

参考答案：
1．A
【详解】A．使用试电笔时，手应按住金属笔卡，笔尖接触导线，如果测的是火线，电流经试电笔、人体、大地回到供电设备，试电笔会发光，如果测的是零线，试电笔不发光，这样就能辨别火线和零线了，故A符合题意；
B．多个大功率用电器同时工作，会导致电路中的电流过大，保险丝可能会熔断，故B不符合题意；
C．两只手分别接触火线和零线，会形成电流通路，有电流经过人体，人体会触电，故C不符合题意；
D．湿毛巾是导体，用湿毛巾擦拭电器，可能会发生触电事故，故D不符合题意。
故选A。
2．A
【详解】A．电能是消耗一次能源得到的二次能源，不属于一次能源，故A正确；
B．电磁波的传播不需要介质，可以在真空中传播，故B错误；
C．夏天在地面上酒水会感到凉快，是利用水在蒸发变成水蒸气时，吸收周围环境的热量来降低温度的，故C错误；
D．流体中，流速越小的位置压强越大，故D错误。
故选A。
3．D
【详解】A．如图甲所示，条形磁铁两端吸引的铁屑较多，中间吸引的铁屑最少，可以说明条形磁体两端磁性最强，故A正确，A不符合题意；
B．如图乙所示，是奥斯特实验，说明电流周围存在磁场，故B正确，B不符合题意；
C．如图丙所示，闭合开关，通电导体在磁场中受力会运动，故C正确，C不符合题意；
D．如图丁所示，只有闭合电路中的一段导体在磁场中做切割磁感线运动才会产生感应电流，故D不正确，D符合题意。
故选D。
4．B
【详解】水的质量

将1.5L水加热，使温度从20℃升高到80℃，吸收的热量

电热水壶所用时间为250s消耗的电能

该电热水壶的加热效率是

故A符合题意，BCD不符合题意。
故选A。
5．C
【详解】A．一节新干电池的电压为1.5V，故A错误；
B．影子是物体挡住光线后在光线不能到达的位置形成的暗影区，是光沿直线传播现象，故B错误；
C．家用空调的电功率较大，约为1000W，故C正确；
D．霜是空气中的水蒸气遇冷凝华形成的小冰晶，是凝华现象，故D错误。
故选C。
6．A
【详解】①图乙，小灯泡与电阻R串联，由小灯泡的实际功率为1.8W，观察图甲可知，此时电路中的电流为0.3A，灯泡两端的电压为6V；电压表示数为3V，所以电源电压为

故①正确；
②电阻R的阻值

故②正确；
③电路消耗的总功率为

故③正确；
④小灯泡与电阻R串联，根据串联电路电流处处相等，通过灯泡的电流为0.3A，则通过电阻R的电流也为0.3A，故④错误。综上所述，A正确，BCD错误。
故选A。
7．A
【详解】A．动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故A正确；
B．电动机是利用通电导线在磁场中受力的作用的原理制成的，故B错误；
C．扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理，故C错误；
D．电磁继电器是利用电流效应工作的，故D错误。
故选A。
8．ABC
【详解】A．灯泡L1的电阻
R1==1210Ω
故A正确；
BC．闭合S，断开S1，两个灯泡串联，两个灯泡的额定电压和额定功率相同，由R=可知两个灯泡的电阻相同，电源电压是220V，由串联分压可知灯泡L1两端的电压是110V，故BC正确；
D．两灯泡都亮时，两个灯泡串联，电路消耗的总功率
P==20W
故D错误。
故选ABC。
9． 2∶1 1∶2
【详解】[1] 当滑片P移动到a端时，闭合开关S1、S2，电阻R1与电阻R2并联，根据并联电路特点支路电流与电阻成反比与R1∶R2=1∶2可得，通过R1与R2的电流之比是2∶1。
[2] 当滑片P移动到b端时，只闭合开关S2，电阻R与电阻R2串联，串联电路电流相等，根据Q=I2Rt，结合R∶R2=1∶2，可得通电1min，R与R2产生的热量之比是1∶2。
10． 80%
【详解】[1] 水箱中的水的质量是

水箱中的水吸收的热量是

[2]消耗的电能为

该饮水机的效率是

11． B 电磁感应
【详解】[1]通电螺线管的N、S极判断应用右手螺旋定则，用右手握住螺线管，使四指弯曲方向与螺线管中电流方向一致，则大拇指所指一端为通电螺线管的N极，图中电流从螺线管的左端流入，从螺线管的右端流出，根据右手螺旋定则可得通电螺线管N极在B端。
[2]发电机将机械能转换成电能是利用电磁感应原理制成的。
12． 电磁波 可再生
【详解】[1]太空中是真空，而电磁波的传播不需要介质，可以传递信息，神舟十四号靠接收和发射电磁波与地面联系。
[2]太阳能可以在自然界里源源不断地得到补充，所以太阳能是可再生能源。
13． 并联 地线（或大地、地）
【详解】[1] 家庭电路中，电冰箱与电视机的是互不影响的，所以都是并联关系。
[2]根据三孔插座的连接方法“左零右火上接地”可知，图中的①孔应与大地（地线）相连。
14． 0.6 32 2.4
【详解】[1]只闭合S1和S2时，定值电阻R1和灯泡串联，电压表测量灯泡两端的电压，电压表示数是2V，由图象可知，通过灯泡的电流是0.6A，即此时电路中的电流是0.6A。
[2]只闭合S1和S3时，定值电阻R2和灯泡串联，电压表测量灯泡两端的电压，电压表示数是4V，由图象可知，通过灯泡的电流是0.8A，即此时电路电流是0.8A，电源电压是8V，根据串联电路总电压等于各串联导体两端电压之和，所以定值电阻R2两端的电压为
U2=U-UL=8V-4V=4V
所以定值电阻R2的阻值为
R2==5Ω
10s内电流通过电阻R2产生的热量
Q=I2R2t=(0.8A)2×5Ω×10s=32J
[3]若将电压表换成电流表，闭合S1、S2和S3时，定值电阻R1和R2并联，电流表测量干路电流，电源电压是8V，电流表的示数
I总=I1+I2=
15． 1 50 发生短路或用电器的总功率过大
【详解】[1]在这段时间内，电灯消耗的电能
W=2020.8kW·h-2019.8kW·h=1kW·h
[2]此灯的实际功率
P==0.05kW=50W
[3]家庭电路中电流过大的原因是发生短路或用电器的总功率过大。
16． 电磁波 不可再生
【详解】[1]广播、电视、手机属于无线电通信，都是通过电磁波传递信息的，所以电视机接收到的图像信号和声音信号是利用电磁波传递的。
[2]核能消耗后不能短期内从自然界得到补充，是不可再生能源。
17． B C 0.75
【详解】（1）[1]由公式P=UI可知，用电压表测出灯泡两端的电压，用电流表测出通过灯泡的电流，就可以计算出灯泡的电功率。
（2）[2]由图甲可知，滑动变阻器与灯泡左侧接线柱连接的导线会导致滑动变阻器接线错误，同时使灯泡短路，应该去掉，如图所示

（3）[3]为保护电路，在闭合开关前，应将滑动变阻器的阻值调到最大，即滑片调至B端。
（4）[4]闭合开关，发现小灯泡不亮，但电流表有示数，可能是通过灯泡的电流太小，实际电功率太小，所以接下来应移动滑动变阻器的滑片，减小电阻，观察灯泡是否发光，故C符合题意，AB不符合题意。
故选C。
（5）[5]图乙可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.3A，小灯泡的额定功率为
P额=U额I额=2.5V×0.3A=0.75W
（6）[6]①只闭合开关S、S1，调节R2，使电压表的示数为U额；
②只闭合开关S、S2，调节R1，使电压表的示数仍为U额；此时，R1连入电路的阻值等于小灯泡正常发光时的电阻；
③接着将R2的滑片P调至最左端，R2连入电路的电阻为零，电压表的示数U1即为电源电压；再将R2的滑片P调至最右端，此时R1、R2串联，电压表示数为U2，根据串联电路分压规律，R2两端的电压为
U滑=U1-U2
根据欧姆定律，电路中的电流为

滑动变阻器R1接入电路的电阻为

根据等效替代法，此时R1连入电路的电阻的大小等于小灯泡正常发光时的电阻RL的大小，则小灯泡的额定功率为

18． 液面的高度差（或液面的高度、或两侧液面的高度差、或两侧液面的高度答案前面有“U形管”字样不扣分） ① 电阻 不是 电流 电阻R3断路
【详解】（1）[1]如果电流通过导体产生的热量越多，透明容器中空气膨胀程度越大，U形管中液面的高度差越大，所以我们可以通过U形管中液面的高度差来反映电阻产生热量的多少，这种方法称为转换法。
[2]在研究物体的动能跟哪些因素有关的实验中，我们是通过水平面物块被推出的距离来反映动能大小的，也用到了控制变量法，故选①。
（2）[3]通电一段时间，观察到右侧液面高于左侧液面，说明右侧导体产生热量多，因为右侧电阻大，表明在电流和通电时间相同的情况下，电阻越大，电流通过导体产生的热量越多。
（3）[4]图中U形管下端连通，但上端不开口，不是连通器。
[5]乙图中透明容器中电阻相等，是研究电流通过导体产生的热量和电流的关系，所以应该改变电流，乙图中R3与R2并联，目的是使通过R1与R2的电流不同。
（4）[6]左右两侧U形管液面上升高度相同，说明电阻产生了热量一定有电流经过，且产生的热量相同，因为透明容器中的电阻相同，说明电流相同，所以故障可能是电阻R3断路。
19． 相等 加热时间 2.1×103 比热容 电阻
【详解】(1)[1]图中两电阻丝串联，通过的电流相同和通电时间相同，要产生的热量相同，则实验中选用的两根电阻丝的阻值应相同。
[2]实验中用加热时间反映液体吸收热量的多少，加热时间长，液体吸收的热量多。
[3]由表中数据可知，加热时间相同，吸收的热量相同，即
Q煤油=Q水
c煤油mΔt煤油=c水mΔt水
c煤油=
(2)[4]因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。
(3)[5]在烧瓶中重新填装质量和初温都相同的煤油，接入阻值不同的电阻丝，通过电阻丝的电流相同，可以探究电流通过导体产生的热量与电阻的关系。
20．
【详解】根据安全用电的要求，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，如图所示：

21．
【详解】由异名磁极相互吸引可知螺线管的右端是N极，由安培定则可知电流从螺线管的左端流入，电源的左端是正极，如图所示：

22．（1）5Ω；（2）8V；（3）30；（4）16W～25.6W或14.4W～24W
【详解】解：（1）由图像乙可知正常发光时的电流，则L1正常发光时的电阻为

（2）闭合开关S，断开、，、与R串联，此时电压表测两灯串联后总电压，若不损坏电路，只能正常发光，由图像乙可知串联电路电流。此时两灯泡电压分别为，。则电压表的示数为

（3）闭合开关S、，断开，被短路，与R串联，正常发光，此时串联电路电流。根据串联电路得此时滑动变阻器电压为

滑动变阻器接入电路阻值

因为Rab：Rbc=1：2，故，则滑动变阻器总阻值

（4）解法一
滑动变阻器允许通过的最大电流为1A，由图像乙可知L1的额定电流为1.2A，大于滑动变阻器允许通过最大电流1A，所以不能正常发光。只能让正常发光，此时对应电路有两种情况。
情况一：
闭合开关S，断开、，、与R串联，若不损坏电路，只能正常发光，由图像乙可知串联电路电流，两灯泡电压分别为、。此时电阻

的电阻

最小电功率为

最大电功率为

电路总功率变化范围16W～25.6W。
情况二：
闭合开关S、，断开，，被短路，与R串联，正常发光，此时串联电路电流。最小电功率

最大电功率

电路总功率变化范围14.4W～24W。
解法二
滑动变阻器允许通过的最大电流为1A，由图像乙可知额定电流为1.2A大于滑动变阻器允许通过最大电流1A，所以不能正常发光。只能让正常发光，此时对应电路有两种情况。
情况一：
闭合开关S，断开、，、与R串联，若不损坏电路，只能正常发光，由图像乙可知串联电路电流，、两端电压。滑动变阻器最小电压

电源电压

电路最小总功率

变阻器两端最大电压

电源电压

电路最大总功率

电路总功率变化范围为16W～25.6W。
情况二：
闭合开关S、断开，被短路，与R串联，正常发光，此时串联电路电流，。电源电压

电路最小总功率

电源电压

电路最大总功率

电路总功率变化范围为14.4～24W。
综上所述，每种电路对应的总功率变化范围为16W～25.6W或14.4W～24W。
答：（1）L1正常发光时的电阻5Ω；
（2）电压表示数是8V；
（3）滑动变阻器的最大阻值是30Ω；
（4）每种电路对应的总功率变化范围为16W～25.6W或14.4W～24W。
23． 6×104（或60000） 200
【详解】[1]该饮水机在这段时间内消耗的电能为

[2]实际功率为

因为饮水机加热电阻不受温度影响，根据可得

可得U1=200V。
24．（1）240J；（2）12V；（3）28.8W
【详解】解：（1）小灯泡正常工作一分钟消耗电能
W=Pt=4W×60s=240J
（2）当S闭合，S1、S2断开，滑片P在b端时，R与L串联，此时电流为I1。当滑片P从b端滑到某一位置时，电阻减小16Ω，电流增大，电流变化量I=0.2A，灯泡恰好正常发光，此时电流为I2，为

I1为

灯泡电阻

根据题意，电源电压为
①
②
解①②两式得U=12V。
（3）当S、S1、S2都闭合时，此时L被短路，R0与R并联，通过R0的电流

在保证电路安全的前提下，电流表最大示数I总=3A，此时R连入电路中阻值最小，电流最大，功率最大。通过滑动变阻器最大电流

滑动变阻器最大功率

答：（1）小灯泡正常工作一分钟消耗电能240J；
（2）电源电压是12V；
（3）滑动变阻器R的最大功率是28.8W。
25．(1)1.36kW；(2)5A；(3)484Ω；(4)200V
【详解】(1)表中所有用电器同时正常工作的总功率
P总=P锅+P烙+P灯=1100W+100W+16W×10=1360W=1.36kW
(2)电饭锅正常工作时的电流
I锅=
(3)电烙铁正常工作时的电阻
R烙=
(4)水吸收的热量
Q吸=cmΔt=4.2×103J/(kg·℃)×3.63kg×(30℃-20℃)=1.5246×105J
电热水壶消耗的电能
W=
电热水壶的额定功率
P额=
电热水壶的电阻
R壶=
实际电压

答：(1)表中所有用电器同时正常工作的总功率是1.36千瓦；
(2)电饭锅正常工作时的电流是5A；
(3)电烙铁正常工作时的电阻是484Ω；
(4)小李家的实际电压是200V。
