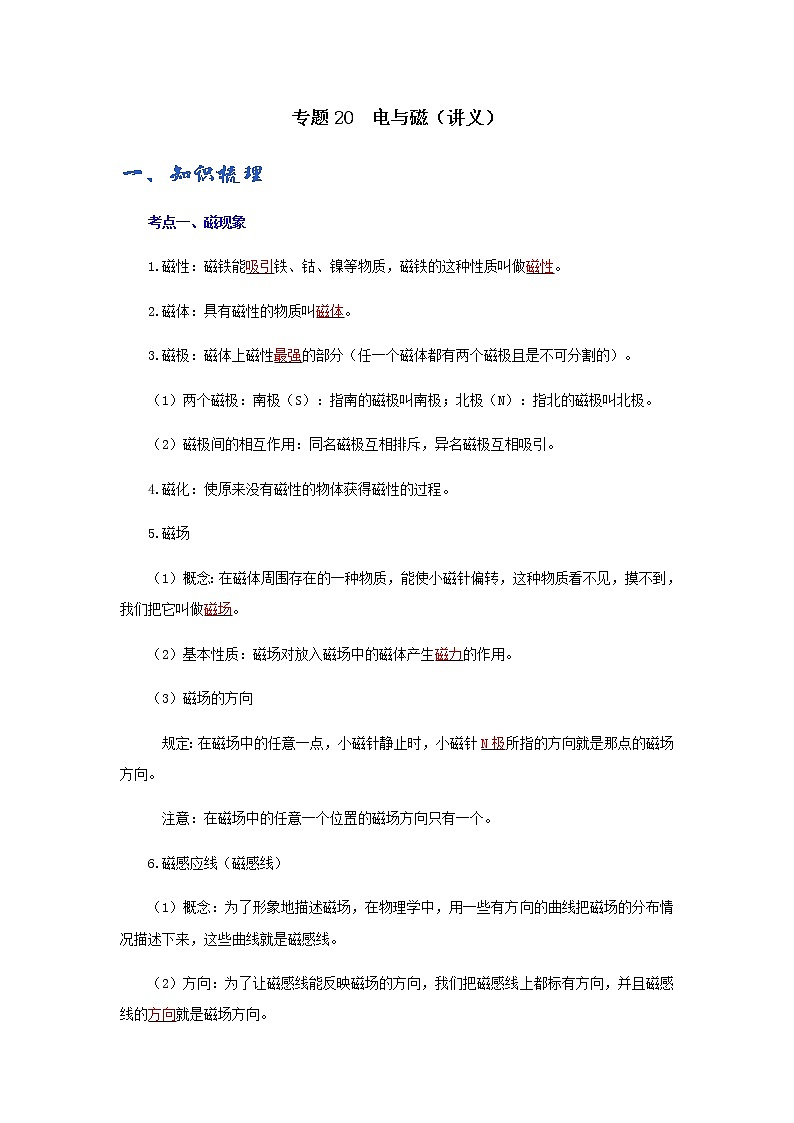

专题20  电与磁（讲义）

一、知识梳理

考点一、磁现象

1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。

2.磁体：具有磁性的物质叫磁体。

3.磁极：磁体上磁性最强的部分（任一个磁体都有两个磁极且是不可分割的）。

（1）两个磁极：南极（S）：指南的磁极叫南极；北极（N）：指北的磁极叫北极。

（2）磁极间的相互作用：同名磁极互相排斥，异名磁极互相吸引。

4.磁化：使原来没有磁性的物体获得磁性的过程。

5.磁场

（1）概念：在磁体周围存在的一种物质，能使小磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。

（2）基本性质：磁场对放入磁场中的磁体产生磁力的作用。

（3）磁场的方向

  规定：在磁场中的任意一点，小磁针静止时，小磁针N极所指的方向就是那点的磁场方向。

  注意：在磁场中的任意一个位置的磁场方向只有一个。

6.磁感应线（磁感线）

（1）概念：为了形象地描述磁场，在物理学中，用一些有方向的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。

（2）方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。

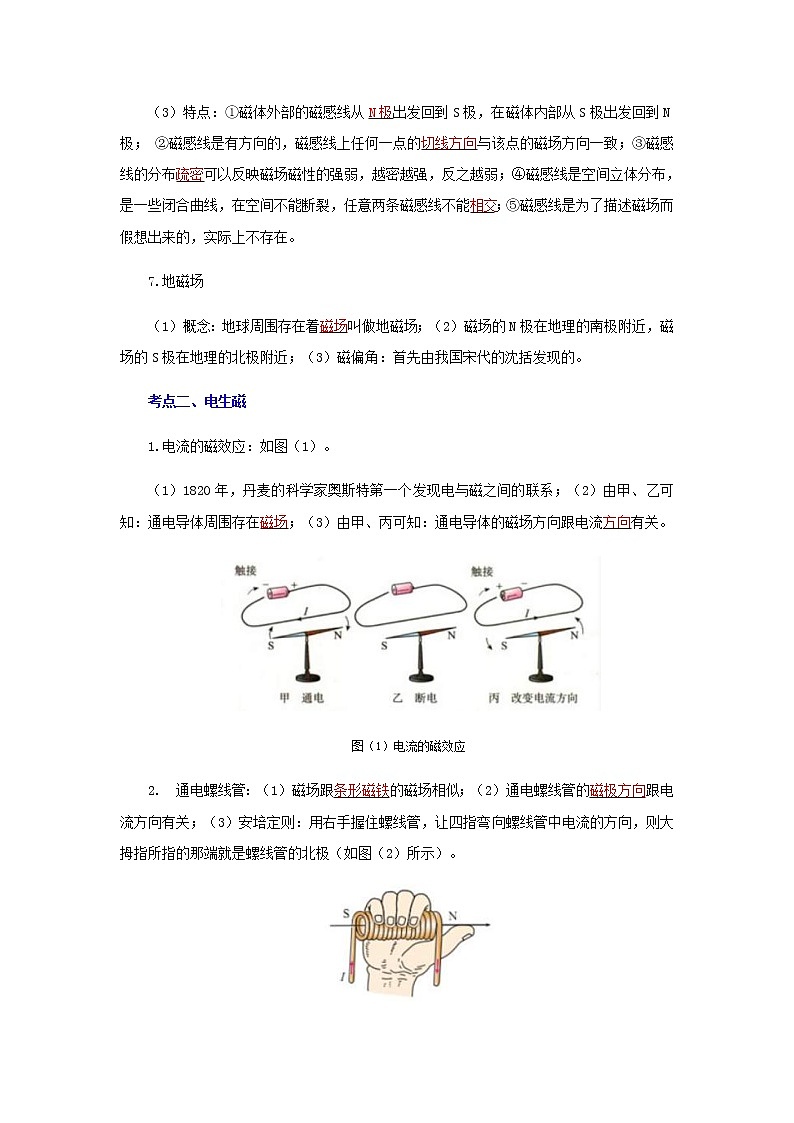

（3）特点：①磁体外部的磁感线从N极出发回到S极，在磁体内部从S极出发回到N极； ②磁感线是有方向的，磁感线上任何一点的切线方向与该点的磁场方向一致；③磁感线的分布疏密可以反映磁场磁性的强弱，越密越强，反之越弱；④磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交；⑤磁感线是为了描述磁场而假想出来的，实际上不存在。

7.地磁场

（1）概念：地球周围存在着磁场叫做地磁场；（2）磁场的N极在地理的南极附近，磁场的S极在地理的北极附近；（3）磁偏角：首先由我国宋代的沈括发现的。

考点二、电生磁

1.电流的磁效应：如图（1）。

（1）1820年，丹麦的科学家奥斯特第一个发现电与磁之间的联系；（2）由甲、乙可知：通电导体周围存在磁场；（3）由甲、丙可知：通电导体的磁场方向跟电流方向有关。

图（1）电流的磁效应

2.     通电螺线管：（1）磁场跟条形磁铁的磁场相似；（2）通电螺线管的磁极方向跟电流方向有关；（3）安培定则：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极（如图（2）所示）。

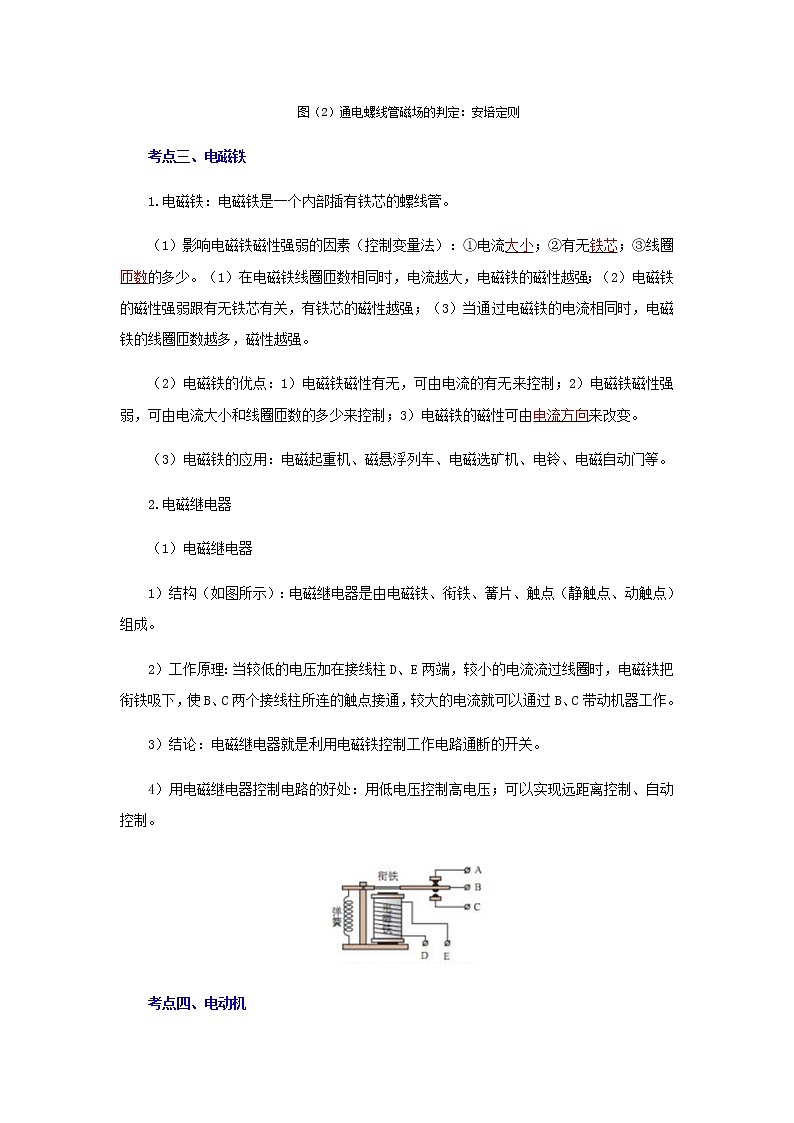

图（2）通电螺线管磁场的判定：安培定则

考点三、电磁铁

1.电磁铁：电磁铁是一个内部插有铁芯的螺线管。

（1）影响电磁铁磁性强弱的因素（控制变量法）：①电流大小；②有无铁芯；③线圈匝数的多少。（1）在电磁铁线圈匝数相同时，电流越大，电磁铁的磁性越强；（2）电磁铁的磁性强弱跟有无铁芯有关，有铁芯的磁性越强；（3）当通过电磁铁的电流相同时，电磁铁的线圈匝数越多，磁性越强。

（2）电磁铁的优点：1）电磁铁磁性有无，可由电流的有无来控制；2）电磁铁磁性强弱，可由电流大小和线圈匝数的多少来控制；3）电磁铁的磁性可由电流方向来改变。

（3）电磁铁的应用：电磁起重机、磁悬浮列车、电磁选矿机、电铃、电磁自动门等。

2.电磁继电器

（1）电磁继电器

1）结构（如图所示）：电磁继电器是由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。

2）工作原理：当较低的电压加在接线柱D、E两端，较小的电流流过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作。

3）结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。

4）用电磁继电器控制电路的好处：用低电压控制高电压；可以实现远距离控制、自动控制。

考点四、电动机

1.磁场对通电导体的作用（如图（1）所示）：1）通电导体在磁场中，会受到力的作用；2）通电导体在磁场中，受力方向与电流方向和磁感线方向有关。

2.电动机

1）基本结构：转子线圈）、定子（磁体）、电刷、换向器。

电刷的作用：与半环接触，使电源和线圈组成闭合电路。

换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。

2）工作原理：电动机是利用通电线圈在磁场中受力而转动的原理制成的。

3）通电线圈在磁场中的受力大小跟电流（电流越大，受力越大），磁场的强弱（磁性越强，受力越大）和线圈的匝数（匝数越大，受力越大）有关。

4）应用：直接电动机：（电动玩具、录音机、小型电器等）；交流电动机：（电风扇、洗衣机、家用电器等）。

5）电动机原理图：如图（2）所示。

电动机工作原理图

考点五、磁生电

1.电磁感应现象

（1）电磁感应现象是英国的物理学家法拉第第一个发现的。

（2）什么是电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流；感应电流：由于电磁感应产生的电流叫感应电流。

（3）电流中感应电流的方向与导体切割磁感线的运动方向和磁场方向有关。

2.发电机

（1）工作原理：发电机是根据电磁感应原理工作的，是机械能转化为电能的机器。

（2）发电机原理图（无电源）：如图所示。

（3）直流电和交流电

1）直流电：方向不变的电流叫做直流电。

2）交流电：周期性改变电流方向的电流叫交电流。

3）产生的感应电流大小跟磁场强度、切割磁感线速度、线圈匝数（导体的长度）有关。

4）周期（T）、频率（f）：我国交流电周期是0.02s，频率为50Hz（每秒内产生的周期性变化的次数是50次），每秒电流方向改变100次。

（4）发电机和电动机的区别

二、重点与难点

★重点一：电流的磁场

1.指闭合电路中产生电流，电流通过导体时在导体(即电流)周围产生一定范围大小的磁场，这种由电流产生的磁场叫电流的磁场。由电流的磁场可知，电流不仅具有热效应，还具有磁效应。

2.在通电导体旁放置小磁针，小磁针的指向发生偏转，这说明电流周围存在磁场。

电流的磁场有强有弱，其磁场强度大小与电流的大小有关，一定条件下，电流越大，电流的磁场就越大。

电流的磁场具有方向，其磁场方向的判断可用安培定则进行判断，即用右手握住导线(导体或电流)使大拇指的指向为电流的流向(电流从正极到负极，大拇指指向负极)，此时四指环绕的方向就是磁场的方向。

★重点二：电动机工作原理

电动机，是把电能转化为机械能的设备，它是利用通电线圈在磁场中受力转动的现象制成。家庭生活中的电扇、冰箱、洗衣机，甚至各种电动机玩具都离不开电动机。电动机已经应用在现代社会生活中的各个方面。

电动机工作原理是磁场对电流产生作用力，使电动机转动。

★重点三：电磁感应现象

电磁感应又称磁电感应现象，是指闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象。这种利用磁场产生电流的现象叫做电磁感应现象，产生的电流叫做感应电流。

三、考查方向

1.磁现象

典例一：（2020·山东聊城）关于下面四幅图的说法错误的是（　　）。

A. 拇指所指的那端就是通电螺线管的N极；

B. 地磁场的两极与地理的两极不重合；

C. 奥斯特实验证实电流的周围存在着磁场；

D. 司南之杓，投之于地，其柢指北

【答案】D。

【解析】A．由图可知，电流从螺线管的左端流入，由安培定则可知螺线管的右端是N极，故A正确，不符合题意；

B．地磁场的南北极与地理南北极相反，并不重合，故B正确，不符合题意；

C．奥斯特实验说明通电导线周围存在磁场，故C正确，不符合题意；

D．司南之杓，投之于地，其柢指南，司南的长柄指南，故D错误，符合题意。

故选D。

典例二：（2020·重庆B）下列说法中，正确的是（　　）。

A. 长期不使用的电视机，不用切断电源；

B. 发现有人触电，应立即断开电源总开关；

C. 小磁针的N极和磁铁的S极相互排斥；

D. 通电螺线管两端的极性跟电流方向无关

【答案】B。

【解析】A．期不使用的电视机，要切断电源，可以节约电能，养成节能的习惯，故A错误；

B．发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故B正确；

C．同名磁极相互排斥，异名磁极相互吸引，故小磁针的N极和磁铁的S极接近时，会相互吸引，故C错误；

D．由安培定则可知：右手握住导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是通电螺线管的N极；故通电螺线管两端的极性跟电流方向有关，故D错误。

故选B。

典例三：（2020·北京）某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的是（    ）。

A. 图甲所示的实验，研究的是条形磁体周围的磁场方向特点；

B. 图乙所示的实验，研究的是条形磁体周围的磁场分布特点；

C. 图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型；

D. 由图丙可知，条形磁体周围的磁场是由磁感线组成的

【答案】ABC。

【解析】A．图甲中，条形磁体周围不同位置上放一些小磁针，小磁针N极所指的方向不同，可以研究条形磁体周围的磁场方向特点，故A正确；

B．图乙中，利用撒在磁体周围的铁屑可以判断该磁体周围磁场的分布，故B正确；

C．图丙中条形磁体周围的磁感线，是人们利用建模的方法画出来的并不真实存在的曲线，故C正确；

D．磁场是一种物质，为了描述磁场的分布引入了磁感线，磁感线其实不存在，故D错误。故选ABC。

2.磁现象作图

典例四：（2020·贵州黔东南）如图所示已画出永磁体与通电螺线管之间的磁感线分布情况中的一条。请标出：①磁感线的方向：②在括号中标出电源右侧的极性（用“+”或“-”表示）。

【答案】如图。

【解析】磁体外部磁感线的方向是由北极出发，南极进去，据此可以确定磁感线的方向；根据磁极间的相互规律可以确定螺线管的左端为N极，右端为S极，根据安培定则可判断螺线管上电流方向向上，所以右端为电源的“+”极，左端为电源的“-”极，如图所示

典例五：（2020·湖南常德）请在图中标出小磁针的N极和磁感线的方向。

【答案】如图。

【解析】由安培定则可知，通电螺线圈的右端为N极，故磁感线的方向向左，小磁针的左端为S极，右端为N极，如图所示

。

典例六：（2020·山东泰安）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。

【答案】如图。

【解析】小磁针的左端是N极，由异名磁极相互吸引可知螺线管的右端是S极，左端是N极，由安培定则可知电源的右端是正极，左端是负极，如图所示：

3.电流的磁场（电生磁）

典例七：（2020·四川南充）对下列四幅图解释正确的是（　　）。

A. 图甲中水平放置的指南针受地磁场影响，指针N极总是指向地理南方；

B. 图乙中通电螺线管右端为N极；

C. 图丙为电动机工作原理图；

D. 图丁说明了电磁铁磁性强弱与电流大小有关

【答案】B。

【解析】A．地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；可自由转动的小磁针，由于受地磁场的影响，静止时，S极总是指向地理的南极方向，故A错误；

B．由图知道，电流从螺线管的左端流入，根据右手螺旋定则可以确定，螺线管的右端为N极，故B正确；

C．由于图中没有电源，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，即电磁感应现象，是发电机的工作原理，故C错误；

D．图中两线圈串联，通过的电流大小相等，说明的是电磁铁的磁性强弱与线圈的匝数的多少有关，故D错误。

故选B。

典例八：（2020·鄂州）如图所示，根据小磁针的指向标出螺线管的N，S极和电流方向。

【解析】根据磁体异名磁极相吸和右手螺旋定则，做出螺线管的N，S极和电流方向如图所示。

典例九：（2020·荆州）关于电与磁，下列说法正确的是（　　）

A. 磁感线是磁体周围真实存在的曲线；B. 电磁铁磁性强弱与线圈匝数多少无关；

C. 电动机是利用电磁感应的原理制成的；D. 奥斯特实验说明通电导体周围存在磁场

【答案】D。

【解析】A．磁感线是理想化的物理模型，实际上并不存在，故A错误；

B．电磁铁磁性强弱与线圈匝数多少、电流大小有关，故B错误；

C．电动机是利用通电线圈在磁场中受力转动的原理制成的，故C错误；

D．奥斯特实验说明通电导体周围存在磁场，故D正确。故选D。

4.电磁铁及应用

典例十：（2020·自贡）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（　　）。

A. 变小   B. 不变   C. 变大   D. 无法确定

【答案】A。

【解析】闭合开关K，电流从螺线管的上端流入，根据安培定则可知，螺线管的上端是N极，条形磁铁的下端是N极，因为同名磁极相互排斥，所以当闭合开关K，弹簧测力计的示数将变小。故选A。

典例十一：（2020·荆门）如图所示的电路中，当开关S拨到a后，电磁铁左端为______极，小磁针静止时，B端是______极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性______（选填 “增强”、“不变”或“减弱”）。

【答案】(1)N；(2)S；(3)减弱。

【解析】从图可知，当开关S拨到a时，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N极，右端是S极。由磁极间的相互作用可知，小磁针静止时B端为N极。

在此实验装置中，保持电流不变，将开关S由a换到b，则减少了线圈的匝数，因此通电螺线管的磁性减弱。

典例十二：（2020·咸宁）虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示，图中的螺线管中插入了一根软铁棒，通电后磁性会更　   　（选填“强”或“弱”）：当水位到达金属块A时，　   　（选填“红”或“绿”）灯亮。

【答案】强；红。

【解析】（1）螺线管插入软铁棒之前，只有螺线管的磁场作用，当螺线管中插入软铁棒，软铁棒被磁化，此时软铁棒磁场和螺线管的磁场共同作用，使磁场大大增强。

（2）当水位到达金属块A时，左端的控制电路接通，电磁铁有磁性，吸引衔铁，使红灯电路接通，红灯亮。

故答案为：强；红。

5.电动机与通电导线在磁场中受力

典例十三：（2020·四川乐山）下列所示的实验装置中，能说明电动机工作原理的是（　　）。

A.  B.

C.  D.

【答案】A。

【解析】A．开关闭合后，通电导体受到磁场的作用，可以在导轨上运动，将电能转化为机械能。这是电动机的工作原理。A选项符合题意；

B．因为地磁场的作用，磁体会指示南北方向。B选项不符合题意；

C．闭合电路的部分导体在磁场中运动，电路中会产生电流，这是发电机的工作原理。C选项不符合题意；

D．线圈在磁场中运动，电路中产生电流，这是交流发电机工作原理。D选项不符合题意。故选A。

典例十四：（2020·四川甘孜州）如图所示为“探究感应电流产生条件”的实验装置示意图，将实验装置放在水平桌面上。在下列四种情形中，能使灵敏电流计的指针发生偏转的是（　　）。

A. 蹄形磁铁不动，导体棒沿竖直方向向下运动时；

B. 蹄形磁铁不动，导体棒沿竖直方向向上运动时；

C. 导体棒不动，蹄形磁铁沿水平方向左右运动时；

D. 导体棒不动，蹄形磁铁沿竖直方向上下运动时

【答案】C。

【解析】A．蹄形磁铁不动，导体棒沿竖直方向向上运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故A不符合题意；

B．蹄形磁铁不动，导体棒沿竖直方向向下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故B不符合题意；

C．导体棒不动，蹄形磁铁沿水平方向左右运动时，导体切割磁感线运动，产生感应电流，电路中有电流，电流计的指针发生偏转，故C符合题意；

D．导体棒不动，蹄形磁铁沿竖直方向上下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故D不符合题意。故选C。

典例十五：（2020·黑龙江龙东）下列四个实验，工作原理能和左边电动剃须刀工作原理相同的是（    ）。

【答案】C。

【解析】电动剃须刀主要部分是电动机，其工作原理是通电线圈在磁场中受力的作用。

A、电磁感应现象故A错；

B、发电机的工作原理，故B错；

C、通电导体在磁场中受力的作用，故C正确；

D、通电导体周围存在磁场，故D错。故选C。

6.电磁感应现象（磁生电）

典例十六：（2020·贵州黔东南）如图所示四个装置中工作原理与发电机相同的是（  ）。

A. 电磁起重机；B. 司南；

C. 话筒；D. 扬声器；

【答案】C。

【解析】发电机工作原理是电磁感应现象。

A．电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；

B．司南是天然的磁体，由于受地磁场的影响，磁体具有南北指向性，故B不符合题意；

C．话筒是利用电磁感应现象制成的，故C符合题意；

D．扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意。

典例十七：（2020·四川成都A）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（　　）。

A. “甲电机”将电能转化为机械能；

B. “乙电机”将机械能转化为电能；

C. “甲电机”依据电磁感应来工作；

D. 两电机的工作原理是相同的

【答案】C。

【解析】A．“甲电机”相当于发电机，将机械能转化为电能，故A错误；

B．“乙电机”相当于电动机，将电能转化为机械能，故B错误；

C．“甲电机”相当于发电机，利用电磁感应工作，故C正确；

D．“乙电机”相当于电动机，利用磁场对电流受力的作用工作，两电机的工作原理不同，故D错误。故选C。
