    湖南省株洲市2020-2022三年中考物理真题分类汇编-03电磁学(电流和电路、电压和电阻、欧姆定律)

    展开

    这是一份湖南省株洲市2020-2022三年中考物理真题分类汇编-03电磁学(电流和电路、电压和电阻、欧姆定律),共11页。试卷主要包含了单选题,多选题,填空题,实验题等内容,欢迎下载使用。

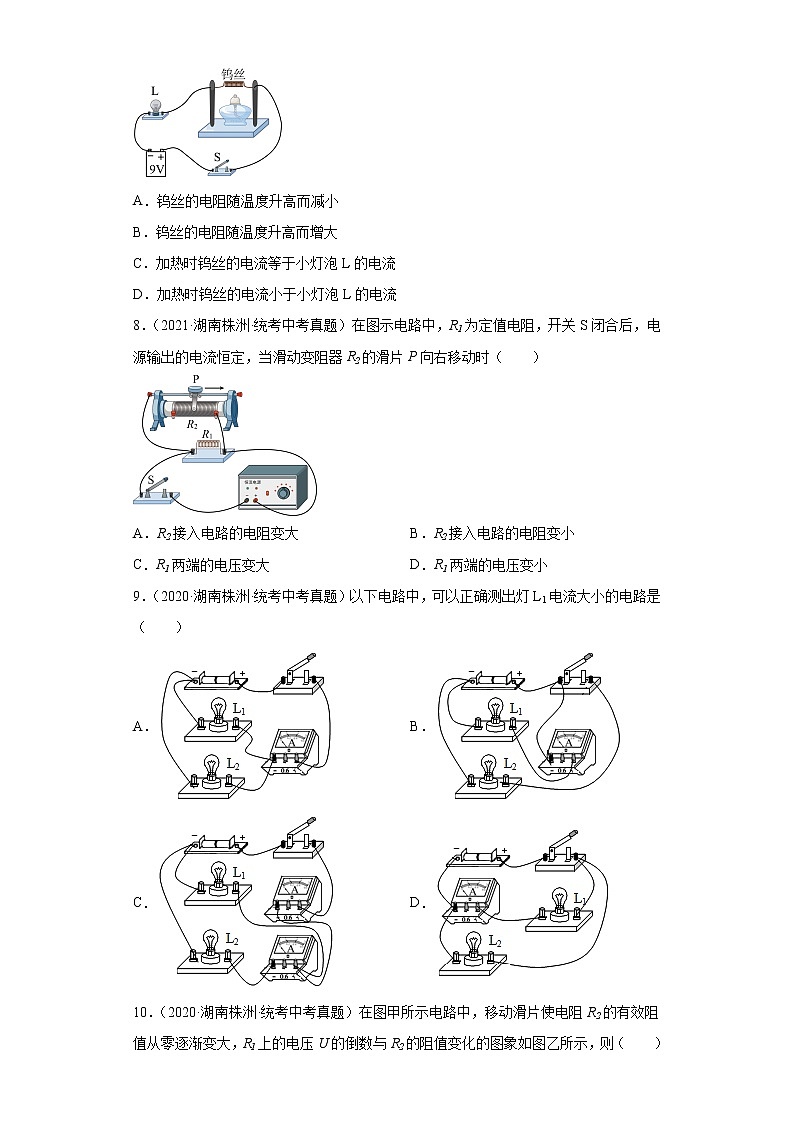

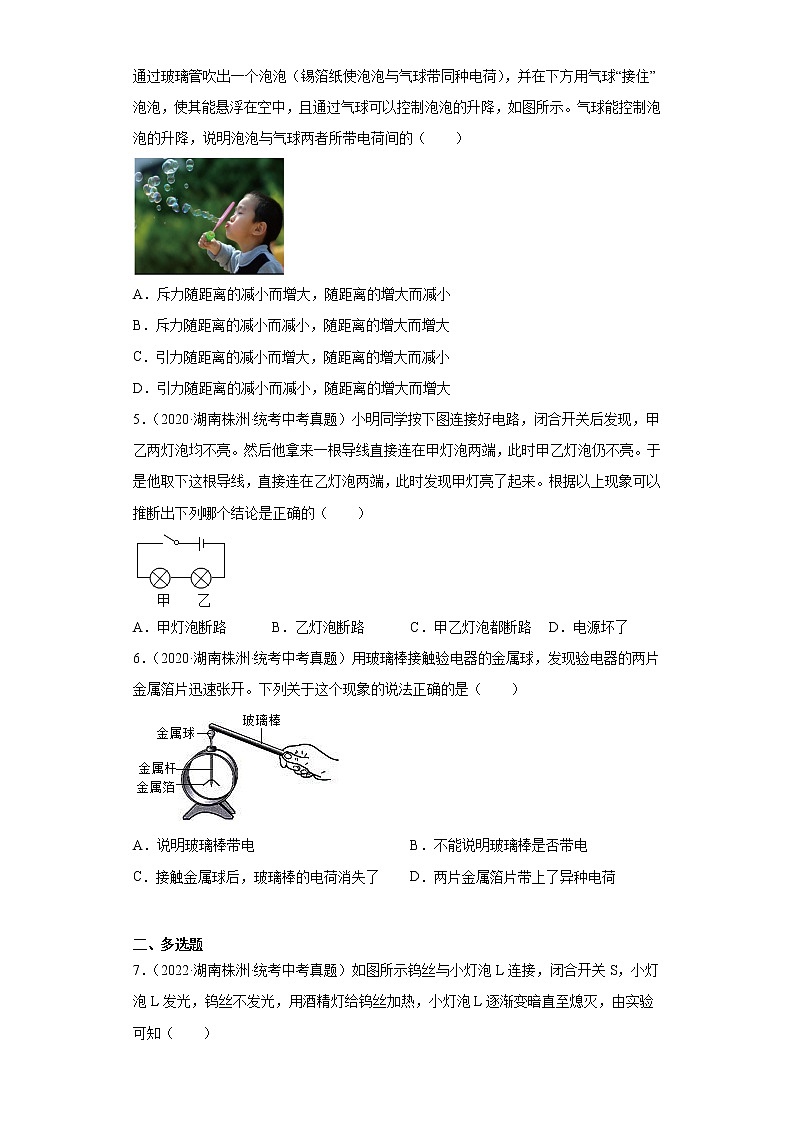

    湖南省株洲市2020-2022三年中考物理真题分类汇编-03电磁学(电流和电路、电压和电阻、欧姆定律) 一、单选题1.(2022·湖南株洲·统考中考真题)电热丝通常用镍铬合金或铁铬铝合金等材料制作,从导电性能看,电热丝属于(  )A.绝缘体 B.超导体 C.半导体 D.导体2.(2021·湖南株洲·统考中考真题)吹泡泡新玩法:制备一定量的泡泡液;将一张锡箔纸卷起并包住一根中空玻璃管;用条状气球与一块毛皮摩擦后接触锡箔纸;通过玻璃管吹出一个泡泡(锡箔纸使泡泡与气球带同种电荷),并在下方用气球接住泡泡,使其能悬浮在空中,且通过气球可以控制泡泡的升降,如图所示。实验中用到的下列物体中,属于导体的是(  )A.锡箔纸 B.玻璃管 C.气球 D.毛皮3.(2021·湖南株洲·统考中考真题)吹泡泡新玩法:制备一定量的泡泡液;将一张锡箔纸卷起并包住一根中空玻璃管;用条状气球与一块毛皮摩擦后接触锡箔纸;通过玻璃管吹出一个泡泡(锡箔纸使泡泡与气球带同种电荷),并在下方用气球接住泡泡,使其能悬浮在空中,且通过气球可以控制泡泡的升降,如图所示。气球与毛皮摩擦后,它们带(  )A.等量同种电荷 B.等量异种电荷C.不等量同种电荷 D.不等量异种电荷4.(2021·湖南株洲·统考中考真题)吹泡泡新玩法:制备一定量的泡泡液;将一张锡箔纸卷起并包住一根中空玻璃管;用条状气球与一块毛皮摩擦后接触锡箔纸;通过玻璃管吹出一个泡泡(锡箔纸使泡泡与气球带同种电荷),并在下方用气球接住泡泡,使其能悬浮在空中,且通过气球可以控制泡泡的升降,如图所示。气球能控制泡泡的升降,说明泡泡与气球两者所带电荷间的(  )A.斥力随距离的减小而增大,随距离的增大而减小B.斥力随距离的减小而减小,随距离的增大而增大C.引力随距离的减小而增大,随距离的增大而减小D.引力随距离的减小而减小,随距离的增大而增大5.(2020·湖南株洲·统考中考真题)小明同学按下图连接好电路,闭合开关后发现,甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端,此时甲乙灯泡仍不亮。于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的(  )A.甲灯泡断路 B.乙灯泡断路 C.甲乙灯泡都断路 D.电源坏了6.(2020·湖南株洲·统考中考真题)用玻璃棒接触验电器的金属球,发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是(  )A.说明玻璃棒带电 B.不能说明玻璃棒是否带电C.接触金属球后,玻璃棒的电荷消失了 D.两片金属箔片带上了异种电荷 二、多选题7.(2022·湖南株洲·统考中考真题)如图所示钨丝与小灯泡L连接,闭合开关S,小灯泡L发光,钨丝不发光,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知(  )A.钨丝的电阻随温度升高而减小B.钨丝的电阻随温度升高而增大C.加热时钨丝的电流等于小灯泡L的电流D.加热时钨丝的电流小于小灯泡L的电流8.(2021·湖南株洲·统考中考真题)在图示电路中,R1为定值电阻,开关S闭合后,电源输出的电流恒定,当滑动变阻器R2的滑片P向右移动时(  )AR2接入电路的电阻变大 BR2接入电路的电阻变小CR1两端的电压变大 DR1两端的电压变小9.(2020·湖南株洲·统考中考真题)以下电路中,可以正确测出灯L1电流大小的电路是(  )A BC D10.(2020·湖南株洲·统考中考真题)在图甲所示电路中,移动滑片使电阻R2的有效阻值从零逐渐变大,R1上的电压U的倒数与R2的阻值变化的图象如图乙所示,则(  )A.电压表V1示数变大 B.电压表V1示数不变 CR1=5Ω DR1=10Ω 三、填空题11.(2022·湖南株洲·统考中考真题)图甲为电子自动保温电饭锅简化后的电气原理图,R1是锅底发热板的电阻,R2是锅身和锅盖的发热器的电阻,S是温控开关,能在触点ab间切换工作状态,实现电饭锅加热和保温。在某次煮饭过程中,电饭锅消耗的电能W与工作时间t的关系如图乙所示。1)据图甲可知,温控开关S与触点______接触时,电阻______通电,电饭锅加热;温控开关S与触点______接触时,电阻______通电,电饭锅保温;2)据图乙可知,电饭锅的加热功率为______W,电饭锅的保温功率为______W3)求电阻R1R2的阻值。(          )(         ) 四、实验题12.(2022·湖南株洲·统考中考真题)用图甲所示的电路探究电流与电阻的关系,电源为两节干电池,实验室提供了阻值分别为30Ω15Ω10Ω7.5Ω的电阻各一个。实验次数1234电阻R3015107.5电流I/A0.080.160.24 1)用笔划线代替导线,在图甲中请将实验电路连接完整。(要求滑片向右移,电流表示数变大) ______2)实验时,从大到小依次更换不同的定值电阻,调节滑动变阻器,保证电阻两端电压不变,分别记录每次电阻R和电流表示数I,数据如上表,其中第4次实验的电流表示数如图乙所示,读数为______A;电压表示数应为______V3)在现有实验器材不变的条件下,某同学通过实验还获得一组“5Ω0.48A”的数据,请写出他所使用的方法______13.(2021·湖南株洲·统考中考真题)用伏安法测量一热敏电阻的阻值随温度的变化关系。将热敏电阻置于温度控制室中,记录不同温度下电压表和电流表的示数,计算出相应的热敏电阻阻值。1)某一温度下,两电表的示数如图甲所示,则电压表的读数为_____ V,电流表的读数为 _____mA,该温度下热敏电阻阻值为 _____kΩ2)实验得到该热敏电阻阻值R随温度t变化的曲线如图乙所示,据图可知,在温控室内温度由10℃升高到60℃的过程中,热敏电阻的阻值_____(填增大减小不变);将热敏电阻从温控室中取出后握在手心,达到热平衡后测得热敏电阻为1.4kΩ,由图乙可知此时手心温度为_____℃3)利用该热敏电阻制作火灾报警器,其电路的一部分如图丙所示。E10V的电源;当R2两端的输出电压达到或超过6V时,便触发报警器(未画出)报警。若要求开始报警时环境温度为50℃,则 _____(填R1R2)是热敏电阻,另一定值电阻的阻值为_____ kΩ
    参考答案:1D【详解】容易导电的物体是导体,不容易导电的物体是绝缘体;超导现象是电阻为零的现象,超导体适合制作输电导线和电动机线圈等,而需要电热的地方不能用超导材料;导电性能介于导体和绝缘体之间,属于半导体材料,具有单向导电性;根据焦耳定律定义知道电流通过导体时的发热原因是由于导体存在电阻。电热器都是利用电流的热效应工作的,所以不能用超导体、绝缘体、半导体、作为电热丝,应该是导体,故D正确,ABC错误。故选D2A【详解】A.锡箔纸容易导电,是导体,故A符合题意;BCD.玻璃管、气球、毛皮都不容易导电,属于绝缘体,故BCD不符合题意。故选A3B【详解】气球与毛皮相互摩擦,两者的原子核对核外电子的束缚能力不同,导致了在摩擦的过程中出现了电子的转移才造成物体带电,失去电子的物体带正电,得到电子的带负电,两个物体带等量异种电荷,故ACD不符合题意,B符合题意。故选B4A【详解】锡箔纸使泡泡与气球带同种电荷,气球能控制泡泡的升降,说明泡泡与气球两者所带电荷间相互排斥,且斥力随距离的减小而增大,随距离的增大而减小,故A符合题意,BCD不符合题意。故选A5B【详解】由电路图知,甲乙两灯泡串联,闭合开关后发现,甲乙两灯泡不亮,说明电路处于断路状态;用一根导直接连在甲灯泡两端,此时甲乙灯泡仍不亮,说明甲灯泡之外的电路处于断路状态;用一根导直接连在乙灯泡两端,此时发现甲灯了起来,说明此时已经通路;所以,断路故障在乙灯泡上,即乙灯泡断路。故选B6A【详解】玻璃不是导体,金属箔片张开,说明两片金属片带同种电荷,电荷的来源不是玻璃上的电荷传到金属箔片上的,因为玻璃不是导体不导电,电荷来源是金属箔片与玻璃之间的静电作用,玻璃上带正电,小球和金属箔片的组合中,负电荷流向小球,正电荷流向箔片,两片金属箔片都带有正电荷,因此张开。故A正确,BCD错误。故选A7BC【详解】AB.闭合开关S,小灯泡L发光,钨丝不发光,用酒精灯对白炽灯的钨丝加热,钨丝的温度升高,观察到小灯泡L的亮度明显变暗,说明通过小灯泡L的电流变小,进而说明钨丝的电阻增大,故A错误,B正确;CD.由于钨丝和小灯泡串联接入电路中,则通过它们的电流是相同的,故C正确,D错误。故选BC8BD【详解】AB.由图可知,闭合开关后,该电路为并联电路;当滑动变阻器R2的滑片P向右移动时,滑动变阻器的电阻丝接入电路中的长度变短,则滑动变阻器R2接入电路的电阻变小,故A错误,B正确;CD.滑动变阻器接入电路的电阻变小,总电阻变小,由于干路中的电流不变,根据U=IR可知,R1两端的电压变小,故C错误,D正确。故选BD9CD【详解】A.从图中可以看到,这是一个并联电路,电流表测干路电流,两灯泡并联,A项不合题意;B.从图中可以看到,这是一个并联电路,但是电流表接法有误,电流从负接线柱流入,正接线柱流出了,B项不合题意;C.从图中可以看到,这个一个并联电路,上面的电流表测干路电流,下面的电流表测灯泡L2的电流,两电流表示数相减就是灯泡L1的电流,这个可以正确测出灯L1电流大小,选项C符合题意;D.从图中可以看到,这个一个并联电路,电流表测灯L1电流大小,选项D符合题意。故选CD10BC【详解】AB.根据电路图和图像知,电压表V1测电源电压,电压表V2R1两端的电压,滑动变阻器R2连入电路的阻值为零时,此时电路为R1的简单电路,则可得电源电压为故电压表V1示数不变,故A不符合题意,B符合题意;CD.滑动变阻器R2连入电路的阻值为10Ω时,R1R2串联,由图像可知,即此时R1两端的电压 ,根据串联电路的电压关系可知,R2两端的电压,由得电路中的电流为故电阻R1的阻值为C符合题意,D不符合题意。故选BC11     a     R1     b     R1R2     800     80     60.5Ω     544.5Ω【详解】(1[1][2][3][4]由图甲可知,当开关S与触点连接时,电路中只接,电路中电阻较小,电功率为此时为加热状态;当开关S与触点连接时,电路中串联,电路中电阻较大,电功率为此时为保温状态;2[5][6]据图乙可知,电饭锅的加热消耗的电能加热时间,电饭锅的加热功率为电饭锅的保温消耗的电能保温时间电饭锅的保温功率为3[7][8]根据可得,的阻值12          0.32     2.4     滑片向右端移动,使电压表的示数为2.4V【详解】(1)[1]电源为两节干电池,电压为3V,故电压表应选用小量程并联在电阻两端;变阻器滑片向右移,电流表示数变大,说明电路中电阻阻值变小,变阻器应选用右下接线柱与开关串联接入电路中,如下图所示2[2]其中第4次实验的电流表示数如图乙所示,电流表选用小量程,分度值0.02A,其示数为0.32A[3]由表中数据可知,第4次实验时,电阻阻值为,则电压表示数为3[4]根据串联分压原理可知,将定值电阻由改接成的电阻,电阻减小,其分得的电压减小。探究电流与电阻的实验中应控制电压不变,即应保持电阻两端的电压不变,根据串联电路电压的规律可知应减小滑动变阻器分得的电压,由分压原理,应减小滑动变阻器连入电路中的电阻,所以滑片应向右端移动,使电压表的示数为2.4V13     9     3.6     2.5     减小     36     R1     1.2【详解】(1[1][2]电压表的量程为015V,分度值为0.5V,示数为9V;电流表使用量程06mA,分度值0.02mA,所以通过热敏电阻的电流为3.6mA[3]热敏电阻的阻值R=2[4][5]由图乙可知热敏电阻的阻值从温度为10℃升高到60℃的过程中一直在减小;从图乙中可以读出热敏电阻为1.4kΩ时对应的温度为36℃3[6][7]温度升高时,该热敏电阻阻值减小,分得电压减少,而温度高时要求输出电压升高,以触发报警,所以R1为热敏电阻,R2为固定电阻。由题意可知,当温度为50℃时,R1=0.8kΩ,而此时U2=6V,电路中的电流I=R2=1200Ω=1.2kΩ
