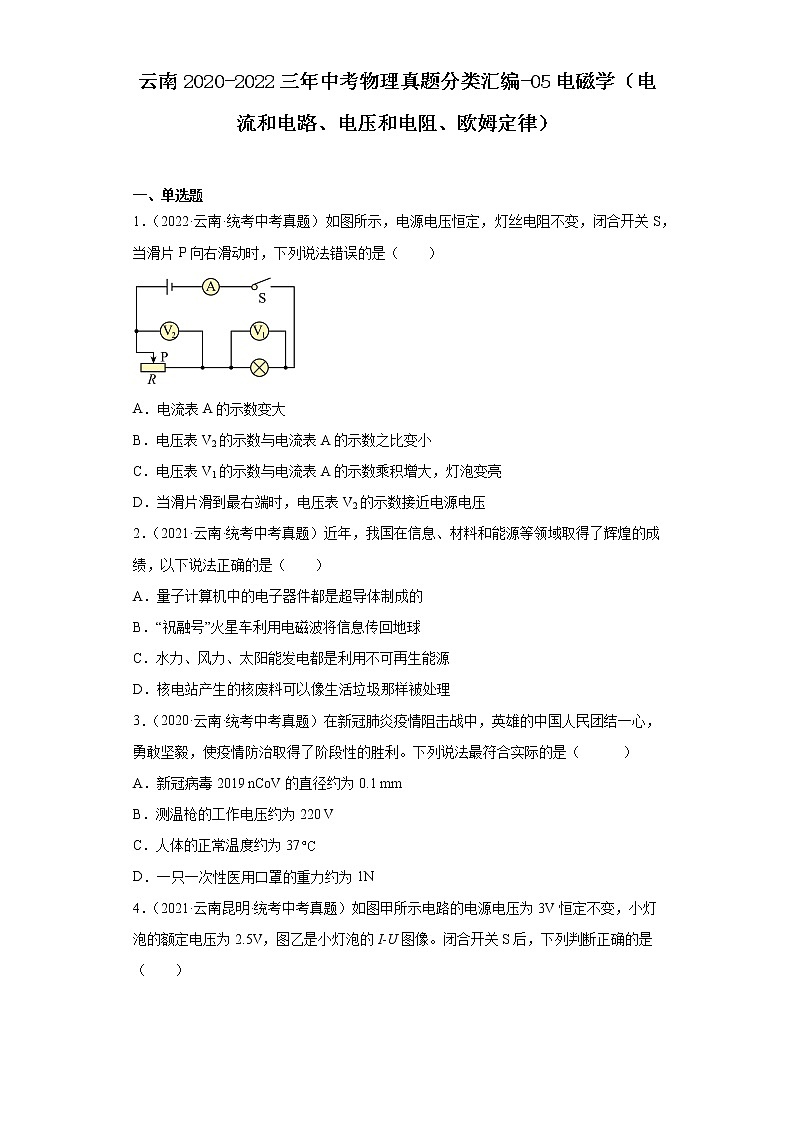

    云南2020-2022三年中考物理真题分类汇编-05电磁学(电流和电路、电压和电阻、欧姆定律)第1页

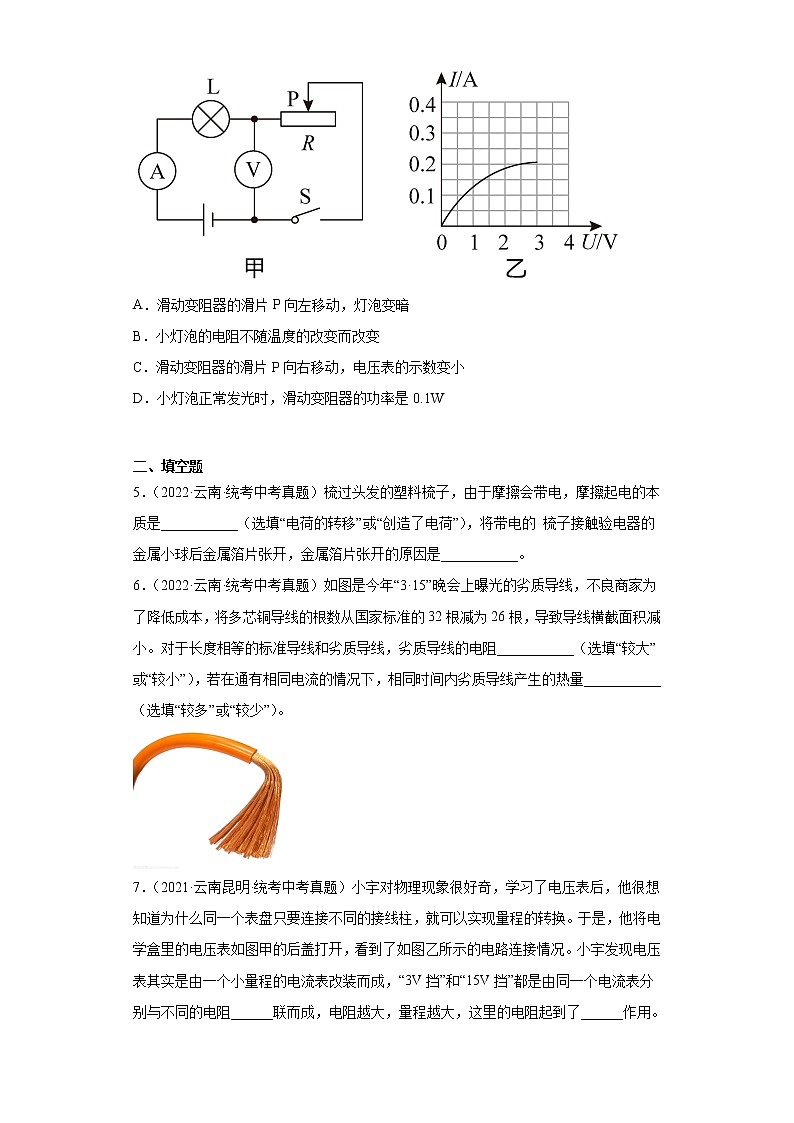

    云南2020-2022三年中考物理真题分类汇编-05电磁学(电流和电路、电压和电阻、欧姆定律)第2页

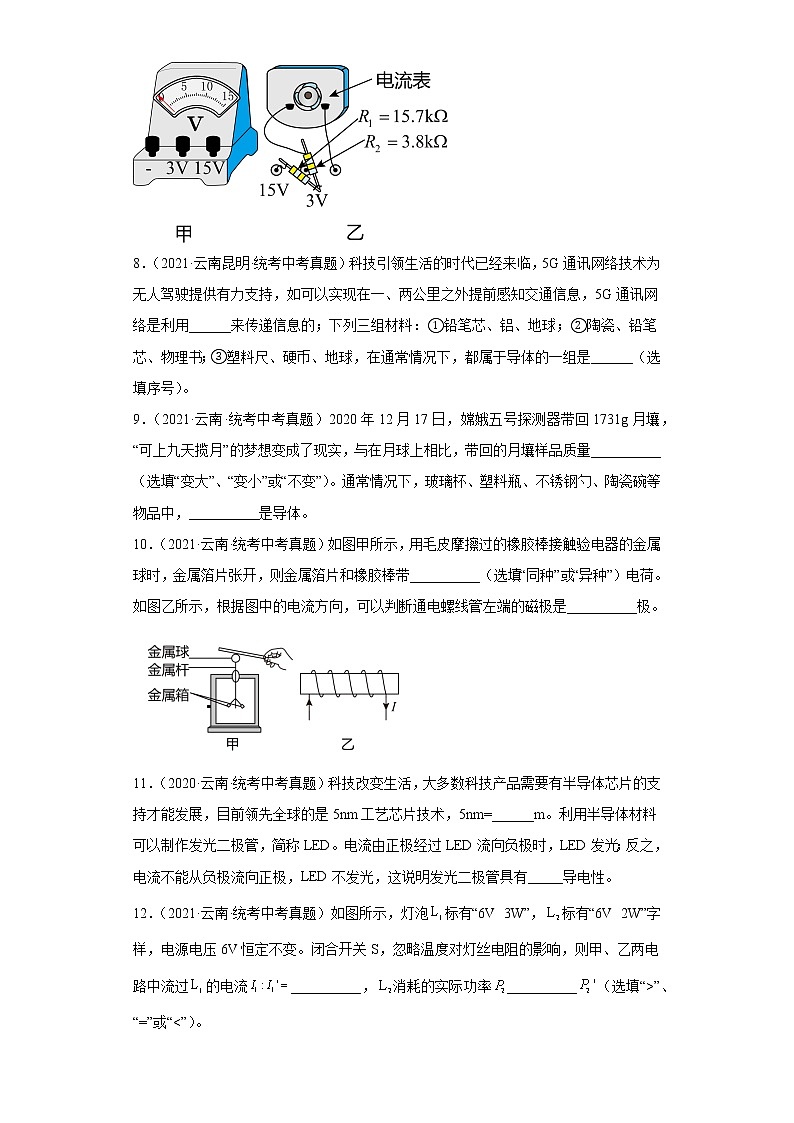

    云南2020-2022三年中考物理真题分类汇编-05电磁学(电流和电路、电压和电阻、欧姆定律)第3页
    还剩17页未读, 继续阅读
    下载需要30学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    云南2020-2022三年中考物理真题分类汇编-05电磁学(电流和电路、电压和电阻、欧姆定律)

    展开

    这是一份云南2020-2022三年中考物理真题分类汇编-05电磁学(电流和电路、电压和电阻、欧姆定律),共20页。试卷主要包含了单选题,填空题,综合题,计算题,实验题等内容,欢迎下载使用。
    云南2020-2022三年中考物理真题分类汇编-05电磁学(电流和电路、电压和电阻、欧姆定律) 一、单选题1.(2022·云南·统考中考真题)如图所示,电源电压恒定,灯丝电阻不变,闭合开关S,当滑片P向右滑动时,下列说法错误的是(  )A.电流表A的示数变大B.电压表V2的示数与电流表A的示数之比变小C.电压表V1的示数与电流表A的示数乘积增大,灯泡变亮D.当滑片滑到最右端时,电压表V2的示数接近电源电压2.(2021·云南·统考中考真题)近年,我国在信息、材料和能源等领域取得了辉煌的成绩,以下说法正确的是(  )A.量子计算机中的电子器件都是超导体制成的B祝融号火星车利用电磁波将信息传回地球C.水力、风力、太阳能发电都是利用不可再生能源D.核电站产生的核废料可以像生活垃圾那样被处理3.(2020·云南·统考中考真题)在新冠肺炎疫情阻击战中,英雄的中国人民团结一心,勇敢坚毅,使疫情防治取得了阶段性的胜利。下列说法最符合实际的是(   )A.新冠病毒2019 nCoV的直径约为0.1 mmB.测温枪的工作电压约为220 VC.人体的正常温度约为37 D.一只一次性医用口罩的重力约为1N4.(2021·云南昆明·统考中考真题)如图甲所示电路的电源电压为3V恒定不变,小灯泡的额定电压为2.5V,图乙是小灯泡的I-U图像。闭合开关S后,下列判断正确的是(  )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1W 二、填空题5.(2022·云南·统考中考真题)梳过头发的塑料梳子,由于摩擦会带电,摩擦起电的本质是___________(选填电荷的转移创造了电荷),将带电的 梳子接触验电器的金属小球后金属箔片张开,金属箔片张开的原因是___________6.(2022·云南·统考中考真题)如图是今年“3·15”晚会上曝光的劣质导线,不良商家为了降低成本,将多芯铜导线的根数从国家标准的32根减为26根,导致导线横截面积减小。对于长度相等的标准导线和劣质导线,劣质导线的电阻___________(选填较大较小),若在通有相同电流的情况下,相同时间内劣质导线产生的热量___________(选填较多较少)。7.(2021·云南昆明·统考中考真题)小宇对物理现象很好奇,学习了电压表后,他很想知道为什么同一个表盘只要连接不同的接线柱,就可以实现量程的转换。于是,他将电学盒里的电压表如图甲的后盖打开,看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成,“3V“15V都是由同一个电流表分别与不同的电阻______联而成,电阻越大,量程越大,这里的电阻起到了______作用。8.(2021·云南昆明·统考中考真题)科技引领生活的时代已经来临,5G通讯网络技术为无人驾驶提供有力支持,如可以实现在一、两公里之外提前感知交通信息,5G通讯网络是利用______来传递信息的;下列三组材料:铅笔芯、铝、地球;陶瓷、铅笔芯、物理书;塑料尺、硬币、地球,在通常情况下,都属于导体的一组是______(选填序号)。9.(2021·云南·统考中考真题)20201217日,嫦娥五号探测器带回1731g月壤,可上九天揽月的梦想变成了现实,与在月球上相比,带回的月壤样品质量__________(选填变大变小不变)。通常情况下,玻璃杯、塑料瓶、不锈钢勺、陶瓷碗等物品中,__________是导体。10.(2021·云南·统考中考真题)如图甲所示,用毛皮摩擦过的橡胶棒接触验电器的金属球时,金属箔片张开,则金属箔片和橡胶棒带__________(选填同种异种)电荷。如图乙所示,根据图中的电流方向,可以判断通电螺线管左端的磁极是__________极。11.(2020·云南·统考中考真题)科技改变生活,大多数科技产品需要有半导体芯片的支持才能发展,目前领先全球的是5nm工艺芯片技术,5nm=______m。利用半导体材料可以制作发光二极管,简称LED。电流由正极经过LED流向负极时,LED发光;反之,电流不能从负极流向正极,LED不发光,这说明发光二极管具有_____导电性。12.(2021·云南·统考中考真题)如图所示,灯泡标有“6V  3W”标有“6V  2W”字样,电源电压6V恒定不变。闭合开关S,忽略温度对灯丝电阻的影响,则甲、乙两电路中流过的电流__________消耗的实际功率__________(选填“>”“=”“<”)。 三、综合题13.(2020·云南·统考中考真题)如图所示,电源电压6V恒定不变,R1阻值为15Ω,电流表量程为0~0.6A1)开关SS1都闭合,滑片P不能移到a端的原因是会造成电路_____ ( 选填通路短路断路);2)开关S闭合、S1断开时,求电流表示数;_____3)开关SS1都闭合时,为了电流表不超量程,求变阻器R2连入电路的最小阻值。_____ 四、计算题14.(2021·云南昆明·统考中考真题)如图所示的电路,电源电压为6V保持不变,R1=4。开关闭合,滑动变阻器R2的滑片置于a端时,电压表V1的示数为2V,求:1)电压表V2的示数;2)电流表的示数;3)整个电路的功率;4)当滑片滑到b端时,通电1min电流做的功。15.(2021·云南·统考中考真题)交通安全要求广大司机开车不喝酒,喝酒不开车,酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪,其电路原理如图甲所示。电源电压为12V是气敏电阻,其阻值随呼气酒精浓度K的变化关系如图乙所示,为滑动变阻器。检测前对检测仪进行调零,即调节滑动变阻器使电流表的示数为0.1A,调零后变阻器滑片位置保持不变。查阅到相关资料如下:1)求调零后变阻器接入电路的阻值;2)检测前工作10s消耗的电能;3)对某司机进行检测时,电流表示数为0.16A,依据信息窗资料,通过计算判断该司机属于非酒驾、酒驾还是醉驾。16.(2022·云南·统考中考真题)如图所示,电源电压恒定,R1=30Ω,当S闭合,S1断开时,电流表的示数为0.2A;当SS1都闭合时,电流表的示数为0.5A。求1)电源电压;2R2的阻值;3SS1都闭合时,通电1min电流通过R2做的功。 五、实验题17.(2021·云南昆明·统考中考真题)小明家用双芯导线,铺设了一条从他家到水上养殖场的家庭用电线路,全长2千多米。由于磨损,输电线上某处发生了短路。正在上初中的小明想用学过的物理知识找出短路发生的地点,干是他拿出实验仪器盒里的器材:一个电流表、一个电压表、1.5V干电池一节、开关、导线若干(电阻忽略不计)以及家里一个量程的电子秤。家里还分别有一卷和一根2m长的同规格双芯导线(如图甲、乙所示)。请你加入进来,利用现有的器材,帮助小明一起测算出短路点离他家的距离。1用电子秤测出2m长那根导线的质量,算出这种双芯导线单位长的质量为______用电子秤称出那一卷导线的质量,则这卷双芯导线的长度为______m如图丙所示,将电池、电流表、电压表、开关接到那一卷导线一端A的两个线头上,再将另一端B的两个线头用导线连接起来。闭合开关后,电压表的示数是1.4V,电流表的示数是1.37A。则那一卷双芯导线里面每一根电线的电阻为______Ω,每一根单位长上的电阻为______(两空均用最简分数表示);通过上面的计算,不能直接测量2m长那根导线电阻的原因是______2)接下来还要做的工作是: 小明在家里将电池、电流表、电压表、开关接到他家发生短路的线路一端的两个线头上,还有一根导线未连接,如图丁所示。请你用笔画线代替导线,将电路连接完整______设计这个电路的目的是为了测量____________和由这两个物理量计算得到的______;(均用物理量符号表示)图戊是测量后小明随手记录在纸上的两个数据,则短路点离他家的距离为______m18.(2021·云南·统考中考真题)用如图甲所示的电路探究通过导体的电流与电压的关系,电源电压为3V,定值电阻R的阻值为10Ω,滑动变阻器的最大阻值为20Ω1)用笔画线代替导线把图乙所示的实物图连接完整,要求滑片P向右移动时电流表示数变小______2)闭合开关前将滑动变阻器的滑片调至B端的目的是______。闭合开关,移动滑片,发现电流表无示数,电压表示数接近电源电压,若电路仅有一处故障,故障是______3)排除故障后,调节滑动变阻器,记录数据如下表。请在图所示的坐标纸中把未标出的两个点描出来并画出图像______序号12345电压1.22.02.22.42.8电流0.120.200.220.240.28分析图像可得:电阻一定时,通过导体的电流与导体两端的电压成正比;4)若探究通过导体的电流与电阻的关系,需要用到阻值为10Ω15Ω20Ω25Ω的电阻。将10Ω的电阻换成15Ω后,若保持电压表的示数为1.5V不变,应将滑动变阻器的滑片向______端移动。换用25Ω的电阻进行实验时,发现无论怎样移动滑片,都无法使电压表的示数达到1.5V,原因是滑动变阻器的最大阻值______(选填过大过小)。19.(2022·云南·统考中考真题)小明用伏安法测量未知电阻R的阻值。1)根据图甲的电路图,用笔画线代替导线,将图乙的实物图补充完整。要求滑动变阻器滑片向右滑动时它的电阻增大、电压表选择合适的量程;(        )2)闭合开关前要将滑动变阻器的滑片调到___________端;3)电压表的示数为1.5V时,电流表的示数如图丙所示为___________A,可算出电阻R的阻值为___________Ω4)他接着移动滑动变阻器的滑片测出多组电压和电流的值,算出对应的电阻值及电阻的平均值,计算电阻的平均值的目的是___________5)测出电阻R的阻值后,小明还对标有2.5V的小灯泡的电阻进行了测量,他测量了多组数据,如下表所示次数12345电压U/V2.52.11.70.90.1电流I/A0.280.260.240.190.05电阻R8.938.087.084.742.00小灯泡亮度亮度越来越暗小明发现5次测量的电阻值相差较大,和其他小组交流发现都存在类似情况,且小灯泡的电阻随电压减小而减小,亮度也变暗。同学们认为这种情况不是误差造成的,而是小灯泡电阻受__________影响;亮度越来越暗,是小灯泡两端电压越来越小,实际功率变_________的缘故。
    参考答案:1D【详解】由图可知,灯泡L与滑动变阻器R串联,电流表测电路中的电流,电压表V1测灯泡L两端的电压,电压表V2测滑动变阻器R两端的电压。A.当滑片P向右滑动时,滑动变阻器接入的电阻变小,电路中的总电阻变小,根据可知,当电源电压不变时,电路中的电流变大,即电流表A的示数变大,故A正确,不符合题意;B.电压表V2的示数与电流表A的示数之比等于滑动变阻器接入的电阻大小,由于滑片P向右滑动时,滑动变阻器接入的电阻变小,所以电压表V2的示数与电流表A的示数之比变小,故B正确,不符合题意;C.由于滑片P向右滑动时,滑动变阻器接入的电阻变小,根据正比分压可知,滑动变阻器R分得的电压变小,则灯泡L分得的电压变大,又由于灯丝电阻不变,所以根据可知,灯泡的功率变大,灯泡变亮,而电压表V1的示数与电流表A的示数乘积即为灯泡的功率,所以电压表V1的示数与电流表A的示数乘积增大,灯泡变亮,故C正确,不符合题意;D.当滑片滑到最右端时,滑动变阻器接入阻值为零,所以电压表V2的示数为零,故D错误,符合题意。故选D2B【详解】A.量子计算机中的电子器件有些由半导体制成,故A错误;B.电磁波可以在真空中传播,祝融号火星车利用电磁波将信息传回地球,故B正确;C.水力、风力、太阳能发电都是利用可再生能源,故C错误;D.核电站产生的核废料有放射性,不能像生活垃圾那样被处理,故D错误。故选B3C【详解】A.新冠病毒2019 nCoV的直径约为30450nm,故A不符合实际;B.测温枪的工作电池为两节5号串联,故工作电压为3V,故B不符合实际;C.人体的正常温度约为37,故C符合实际;D.一只一次性医用口罩的质量约10g左右,重力约为0.1N,故D不符合实际。故选C4D【详解】A.由图甲,灯泡和滑动变阻器串联,电压表测滑动变阻器两端电压,根据串联分压,滑动变阻器的滑片P向左移动,其阻值变小,电路电流增大,因此灯泡变亮,故A错误;B.由图乙,小灯泡的I-U曲线为向U轴偏的曲线,可知灯泡电阻随温度的升高而增大,故B错误;C.滑动变阻器的滑片P向右移动,其阻值变大,根据串联分压,电压表的示数变大,故C错误;D.小灯泡正常发光时,灯泡两端电压为2.5V,电流为0.2A,滑动变阻器两端电压为滑动变阻器的功率是D正确。故选D5     电荷的转移     同种电荷相互排斥【详解】[1]不同物质原子的原子核对核外电子的束缚能力不同,物体摩擦时,对电子束缚能力强的得到电子,对电子束缚能力若的失去电子,故摩擦起电的本质是电荷的转移。[2]带电的梳子接触验电器的金属小球后,金属箔片带同种电荷,同种电荷相互排斥而导致金属箔片张开。6     较大     较多【详解】[1]导体电阻的大小不仅跟材料有关,还与其长度和横截面积有关。在材料相同时,导体的横截面积越大、长度越短,电阻越小。对于材料相等、长度相等的标准导线和劣质导线,由于劣质导线横截面积减小,所以电阻较大。[2]根据Q=I2Rt可知,在通有相同电流的情况下,相同时间内劣质导线由于电阻大,所以产生的热量较多。7          分压【详解】[1]由图可知,接0~3伏量程时,表头与3.8千欧电阻串联,接0~15伏量程时,表头(电流表)与3.8千欧、15.7千欧电阻串联。[2]二个量程下,表头(电流表)满偏时,表头的电流都达最大值,且相同,即分得电压相同,接0~3伏量程时,由3.8千欧电阻分压,接0~15伏量程时,由3.8千欧、15.7千欧电阻一起分压,因此这里的电阻起分压作用。8     电磁波     【详解】[1]5G通讯是利用电磁波来传递信息的。[2]铅笔芯、铝、地球、硬币是导体,陶瓷、物理书、塑料尺是绝缘体,故选9     不变     不锈钢勺【详解】[1]质量不随物体的位置改变而改变,从月球带回的1731克月壤样品,到达地球表面时其质量将会不变。[2]通常情况下,玻璃杯、塑料瓶、陶瓷碗是绝缘体,不锈钢勺是导体。10     同种     S【详解】[1]用毛皮摩擦过的橡胶棒带负电,接触验电器的金属球,两片金属箔片由于都得到电子,带上同种电荷而张开,所以金属箔片和橡胶棒带有同种电荷。[2]电流从螺线管的左端流入,右端流出,根据螺线管的线圈绕向,再利用安培定则即可确定螺线管的左端为S极,右端为N极。11     5×10-9m     单向【详解】[1]因为1nm等于1×10-9m,所以5nm等于5×10-9m[2]电流由正极经过LED流向负极时,LED发光;反之,电流不能从负极流向正极,LED不发光,这说明发光二极管具有单向导电性。12     2∶5     【详解】[1][2]L1电阻为L2电阻为甲图两灯串联,电流为乙图两灯并联,灯正常发光,L1电流为电流比为甲图L2电压小于6V,乙图等于6V,根据消耗的实际功率13     短路     0.4A     30Ω【详解】(1)[1]开关SS1都闭合,电阻R1和变阻器R2并联,当滑片P移到a端时,变阻器连入电路的电阻为0,会造成电路短路。(2)[2]开关S闭合、S1断开时,为R1的简单电路,由欧姆定律得到电流表示数(3)[3]开关SS1都闭合时,电流表测干路电流,通过R1的电流为0.4A不变,故通过变阻器的最大电流为I2=0.6A-0.4A=0.2A变阻器R2连入电路的最小阻值14.(14V;(20.5A;(33W;(4540J【详解】解:(1)由图可知,R1R2串联,电压表V2R2两端电压,电压表V1R1两端电压,滑动变阻器R2的滑片置于a端时,电压表V1的示数为2V,电压表V2的示数为2)电压表V1的示数为2V,即R1两端电压为2V,电流为3)整个电路的功率为4)当滑片滑到b端时,只有R1接入电路,通电1min电流做的功为答:(1)电压表V2的示数为2)电流表的示数为3)整个电路的功率为4)当滑片滑到b端时,通电1min电流做的功为15.(120Ω;(22J;(3)酒驾【详解】解:(1)由甲图可知,两电阻串联,电流表测电流,当气体中的酒精浓度为0时,R1=100Ω,此时电路中的电流0.1A,根据串联电路电压的规律及欧姆定律,调零后变阻器接入电路的阻值2)检测前工作10s消耗的电能3)此时气敏电阻阻值为由图可知,此时呼气酒精浓度为12×10-3mg/100mL,则血液酒精浓度为M=12×10-3mg/100mL×2200=26.4mg/100mL由表格可知属于酒驾。答:(1调零后变阻器接入电路的阻值20Ω2)检测前工作10s消耗的电能2J3)酒驾。16.(16V;(2;(3108J【详解】解:(1)当S闭合,S1断开时,只有R1接入电路,此时电流表的示数为0.2A,电源电压为2)当SS1都闭合时,R1R2并联,电流表测量电路总电流,电流表的示数为0.5A,则通过R2的电流为R2的阻值为3)当SS1都闭合时,R1R2并联,通电1min电流通过R2做的功为答:(1)电源电压为6V2R2的阻值为3SS1都闭合时,通电1min电流通过R2做的功为108J17     95     120               2m长那根导线电阻太小,用伏安法测量时电压表几乎不动          I     U     R     1438.5【详解】(1①[1]2m长那根导线的质量m=190g,单位长的质量为②[2]一卷导线的质量M=11400g,其长度为③[3][4]电压表的示数是1.4V,电流表的示数是1.37A,可计算得总电阻为每一根电线电阻为每单位长导线的电阻为④[5]2m长那根导线电阻为其值太小,用伏安法测量时,电压表相当于被短路,指针几乎没有偏转。2伏安法测电阻,如图所示:②[7][8][9]小明的测量原理是利用伏安法测得导线电流I,导线两端电压U,利用公式计算出导线电阻R③ [10]电流为0.12A,电压为1.47V,可计算得总电阻为导线总长为导线是双芯,因此短路点离他家的距离为18          保护电路     R断路          B     过小【详解】(1[1]电压表和电阻并联,滑片P向右移动时电流表示数变小,即电阻变大,所以变阻器接A,如下图所示:2[2]为保护电路,闭合开关前将滑动变阻器的滑片调到最大值B端。[3]电流表无示数,可能断路,电压表示数接近电源电压,说明电压表和电源连接,故可能定值电阻R断路。3[4]将表格中的数据描点连线如下:4[5]10Ω的电阻换成15Ω后,根据串联电路分压原理,定值电阻的电压变大,要想控制电压不变,应减小电压表示数,根据串联电路分压原理,所以要增大滑动变阻器的阻值,滑片向B端移动。[6]换用25Ω的电阻进行实验时,如果定值电阻分1.5V电压,则变阻器也应分1.5V,根据串联分压规律,变阻器电阻也是25Ω,但变阻器最大只有20Ω,所以原因是滑动变阻器最大阻值太小。19          B     0.3     5     减小误差     温度     【详解】(1[1]滑动变阻器串联接入电路,且导线应连接一上一下接线柱,要求滑动变阻器滑片向右滑动时它的电阻增大,故接入的是左下端接线柱,由于电源电压是两节干电池,电源电压为3V,故电压表的量程选择小量程,如图所示:2[2]闭合开关前,为了保护电路,需要将滑动变阻器移到最大阻值处,故需要将滑片移动B端。3[3][4]电流表的示数如图丙所示,选择小量程,分度值为0.02A,故读数为0.3A;电阻R的阻值为4[5]由于测量时存在误差,故需要多测测量,取平均值,以减小误差。 5[6]电灯泡的电阻受温度影响,温度越高,电阻越大。[7]亮度越来越暗,是因为小灯泡两端电压越来越小,实际功率变小,电流做功变慢,电能转化为光能和内能也变慢,故灯泡的亮度变暗。
