人教版 (2019)必修 第三册第十章 静电场中的能量3 电势差与电场强度的关系教课内容课件ppt

这是一份人教版 (2019)必修 第三册第十章 静电场中的能量3 电势差与电场强度的关系教课内容课件ppt，共28页。PPT课件主要包含了答案D，答案A，答案B，答案C等内容，欢迎下载使用。

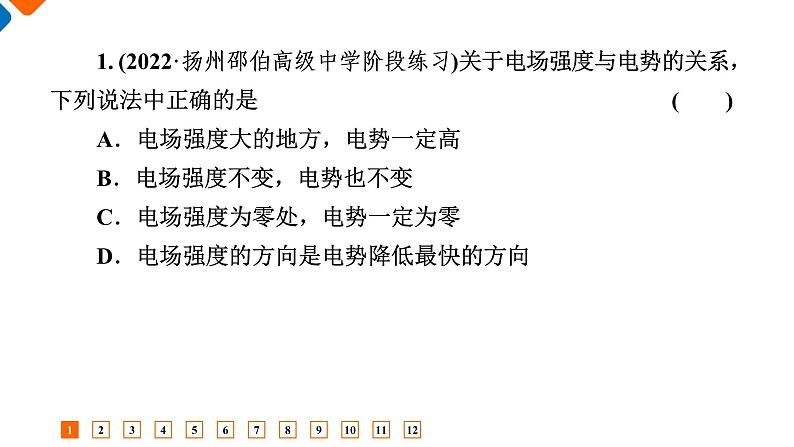

1. (2022·扬州邵伯高级中学阶段练习)关于电场强度与电势的关系，下列说法中正确的是(　　)A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零处，电势一定为零D．电场强度的方向是电势降低最快的方向

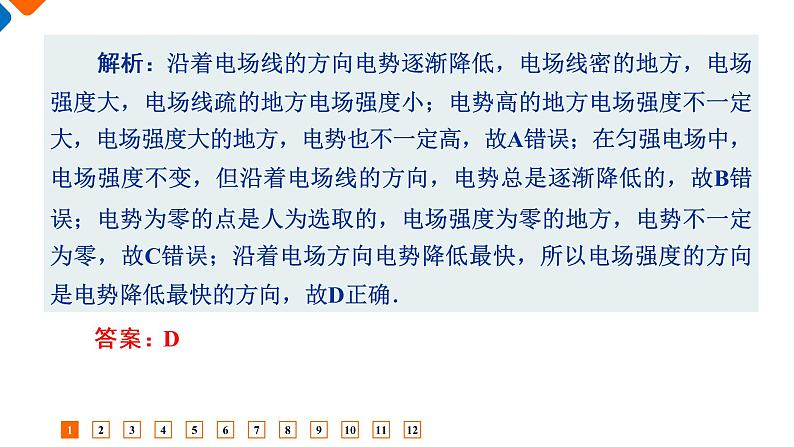

解析：沿着电场线的方向电势逐渐降低，电场线密的地方，电场强度大，电场线疏的地方电场强度小；电势高的地方电场强度不一定大，电场强度大的地方，电势也不一定高，故A错误；在匀强电场中，电场强度不变，但沿着电场线的方向，电势总是逐渐降低的，故B错误；电势为零的点是人为选取的，电场强度为零的地方，电势不一定为零，故C错误；沿着电场方向电势降低最快，所以电场强度的方向是电势降低最快的方向，故D正确．

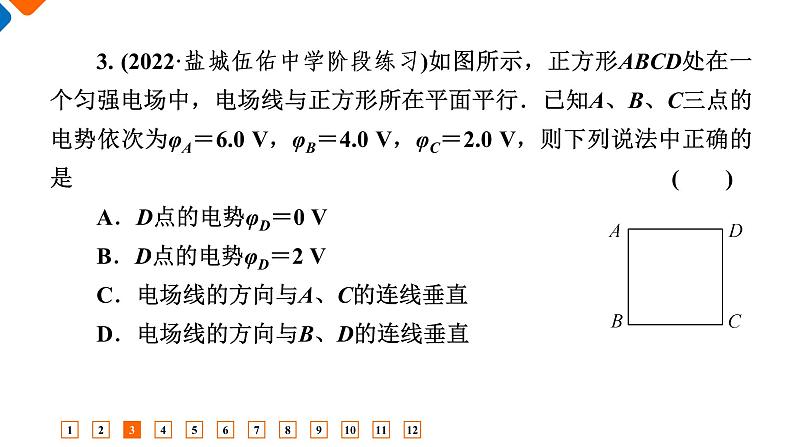

3. (2022·盐城伍佑中学阶段练习)如图所示，正方形ABCD处在一个匀强电场中，电场线与正方形所在平面平行．已知A、B、C三点的电势依次为φA＝6.0 V，φB＝4.0 V，φC＝2.0 V，则下列说法中正确的是(　　)A．D点的电势φD＝0 VB．D点的电势φD＝2 VC．电场线的方向与A、C的连线垂直D．电场线的方向与B、D的连线垂直
解析：匀强电场中同一方向上相同距离的两点间电势差相等，所以φA－φB＝φD－φC，解得φD＝4 V，即B、D连线为等势线，电场线的方向与B、D的连线垂直，故A、B、C错误，D正确．

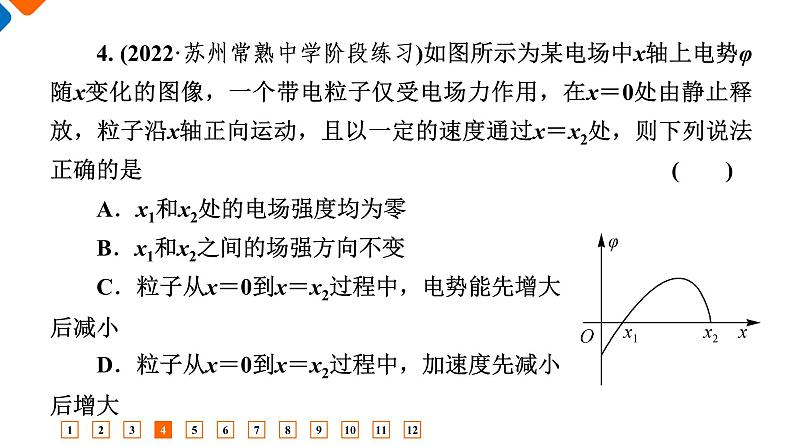

4. (2022·苏州常熟中学阶段练习)如图所示为某电场中x轴上电势φ随x变化的图像，一个带电粒子仅受电场力作用，在x＝0处由静止释放，粒子沿x轴正向运动，且以一定的速度通过x＝x2处，则下列说法正确的是(　　)A．x1和x2处的电场强度均为零B．x1和x2之间的场强方向不变C．粒子从x＝0到x＝x2过程中，电势能先增大后减小D．粒子从x＝0到x＝x2过程中，加速度先减小后增大
5. (2022·镇江第一中学期末)某同学制作了一除尘装置，装置由带正电的金属圆筒Q和带负电的线状电极P组成．由于制作失误，线状电极偏离圆心，形成如图所示的电场线．若A、B两点到P距离相等，A、C两点到Q距离相等，则(　　)A．A、B两点电场强度相等B．A点的电势比B点电势高C．带负电的粉尘从B点运动到C点电场力做负功D．带电荷量均为－q的粉尘在A、C两点所受电场力大小相等
解析：根据电场线的疏密程度与电场强度的关系，由题图可知，A点的电场强度大于B点的电场强度和C点的电场强度，由F＝Eq可知，带电荷量均为－q的粉尘在A、C两点所受电场力大小不相等，故A、D错误；根据题意可知，A、B两点到P距离相等，由A分析可知，P左侧的平均电场强度大于右侧的平均电场强度，由公式U＝Ed可得UAP>UBP，则φA>φB，故B正确；由题图可知，电场方向为由C点到B点，则带负电的粉尘从B点运动到C点电场力做正功，故C错误．
6. (2022·扬州模拟预测)某同学认为在两个带电导体之间可以存在如图所示的静电场，它的电场线相互平行，间距不等．关于此“静电场”，下列说法正确的是 (　　)A．一定存在，且是匀强电场B．一定存在，将两个匀强电场叠加可实现C．一定不存在，因为等势面上各处场强必须大小相等D．一定不存在，因为在此静电场中将试探电荷沿不同路径从a点移动b点，电场力做功不同
解析：电场线相互平行，说明电场中各点场强方向相等，而电场线间距不等说明电场中各点场强大小不是处处相等，不是匀强电场，故A错误；将两个匀强电场叠加，获得的电场仍为匀强电场，故B错误；如果存在这样的电场，根据等势面的特点，它的等势面ac、bd应该如图甲所示，a、d两点的电势差Uad应该等于c、b两点的电势差Ucb，即Uad＝Ucb，从图中可以看出，a、d两点的距离等于c、b两点的距离，ad处的场强大于cb处的场强．根据U＝Ed可得Uad>Ucb，所以这样的电场不可能存在，但等势面上各点的场强不一定大小相等，故C错误；
如图乙所示粒子沿两个不同的路径，从a→d→b和从a→c→b，电场力做功不相同，即电场力做功与路径有关，违背了静电场的基本性质，所以这样的电场不可能存在，故D正确．
7. (2022·南通证大中学期中)如图所示，开口向上的半球壳上均匀分布有正电荷，A、B为球壳对称轴上的两点，且这两点关于开口处的直径对称，则下列说法正确的是(　　)A．A、B两点的电势可能相等B．A、B连线上的中间位置的电场强度为零C．A、B两点的电场强度大小相等，方向相同D．把一正点电荷从A点沿直线移到B点，电场力先做负功后做正功
解析：根据电场的叠加，从A到B电场的方向向上，电势逐渐降低，电场力对正电荷做正功，A、B、D错误；补成一个完整的球壳，则球内的场强为零，所以上半球壳在A点产生的场强与下半球壳在A点产生的场强等大反向，上半球壳在A点产生的场强方向向下，所以下半球壳在A点产生的场强方向向上；上半球壳在B点产生的场强与下半球壳在B点产生的场强等大反向，下半球壳在B点产生的场强方向向上．A、B为球壳对称轴上的两点，且这两点关于开口处的直径对称，所以A、B两点的电场强度大小相等，方向相同．C正确．
8. (2022·盐城伍佑中学阶段练习)如图所示，下列关于电势差的说法中正确的是 (　　)A．在图中，若AB＝BC，则UAB>UBCB．在图中，若AB＝BC，则UAB＝UBCC．在图中，若AB＝BC，则UABUBC，故A正确，B、C错误； 电场线与等势面垂直，匀强电场的电场线是一组平行的直线，与电场线垂直的面是等势面，与电场线垂直的线是等势线，因此与电场线垂直的方向上任意两点间的电势差为零，但沿电场线方向上任意两点间的电势差不为零，故D错误．
9. (2022·苏州期末)某静电场在x轴上的场强E随x的变化关系如图所示，x轴正方向为场强正方向，一个带负电的点电荷只在电场力的作用下以一定初速度沿x轴正方向运动，x1、x2、x3、x4四点间隔相等，则下列说法不正确的是(　　)
A．点电荷在x2和x4处电势能相等B．点电荷由x1运动到x3的过程中，电场力做负功C．x1、x2两点之间的电势差小于x3、x4两点之间的电势差D．点电荷由x1运动到x4的过程中，电场力先增大后减小
解析：x2到x4处场强方向沿x轴正方向，根据沿着电场线方向电势降低，x2处电势高于x4处电势，带负电的点电荷在x2处电势能比在x4处的小，A错误；x1到 x3处场强为x轴正方向，则从x1到x3处顺着电场线方向移动负点电荷，电场力做负功，B正确；由U＝Ed知E—x图像与x轴所围的面积表示电势差，则知x1、x2两点之间的电势差小于x3、x4两点之间的电势差，C正确；由x1运动到x4的过程中，电场强度的绝对值先增大后减小，由F＝qE知，电场力先增大后减小，D正确．故选A.
(1) 求匀强电场的电场强度大小和方向；
