2023年吉林省长春市赫行实验学校中考物理一模试卷（含答案解析）

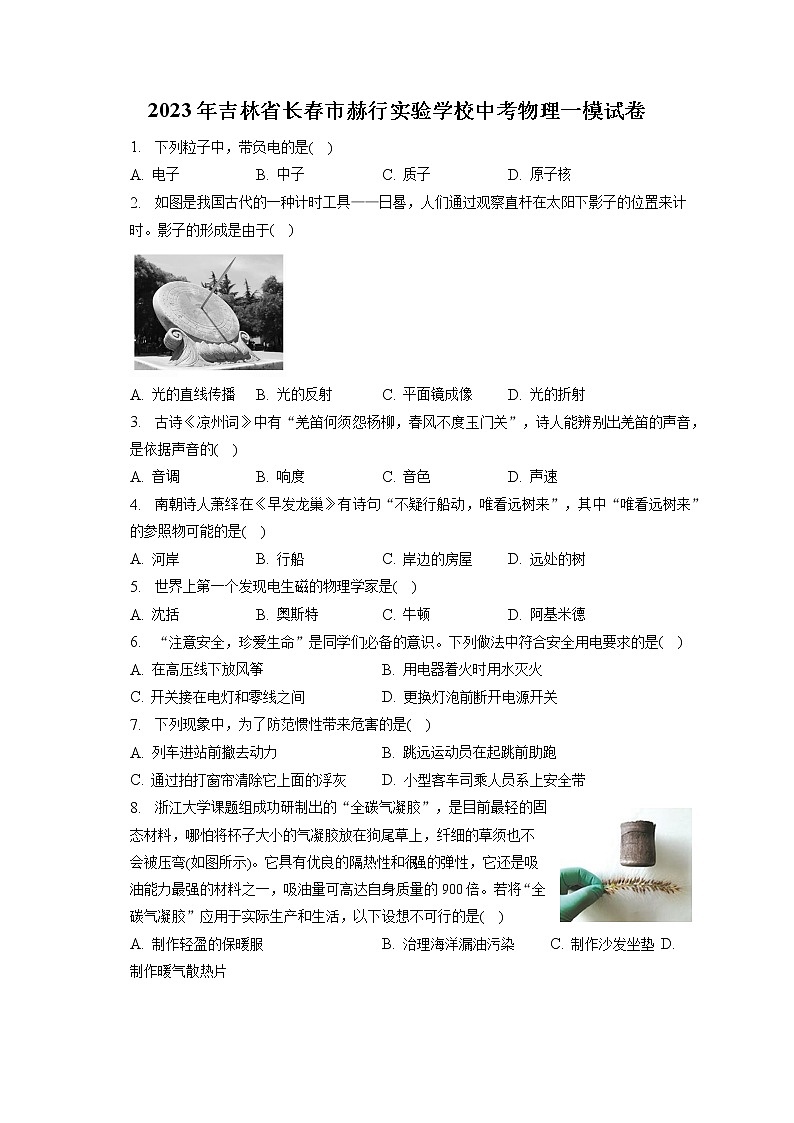

2023年吉林省长春市赫行实验学校中考物理一模试卷

1.  下列粒子中，带负电的是(    )

A. 电子 B. 中子 C. 质子 D. 原子核

2.  如图是我国古代的一种计时工具——日晷，人们通过观察直杆在太阳下影子的位置来计时。影子的形成是由于(    )


A. 光的直线传播 B. 光的反射 C. 平面镜成像 D. 光的折射

3.  古诗《凉州词》中有“羌笛何须怨杨柳，春风不度玉门关”，诗人能辨别出羌笛的声音，是依据声音的(    )

A. 音调 B. 响度 C. 音色 D. 声速

4.  南朝诗人萧绎在《早发龙巢》有诗句“不疑行船动，唯看远树来”，其中“唯看远树来”的参照物可能的是(    )

A. 河岸 B. 行船 C. 岸边的房屋 D. 远处的树

5.  世界上第一个发现电生磁的物理学家是(    )

A. 沈括 B. 奥斯特 C. 牛顿 D. 阿基米德

6.  “注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是(    )

A. 在高压线下放风筝 B. 用电器着火时用水灭火
C. 开关接在电灯和零线之间 D. 更换灯泡前断开电源开关

7.  下列现象中，为了防范惯性带来危害的是(    )

A. 列车进站前撤去动力 B. 跳远运动员在起跳前助跑
C. 通过拍打窗帘清除它上面的浮灰 D. 小型客车司乘人员系上安全带

8.  浙江大学课题组成功研制出的“全碳气凝胶”，是目前最轻的固态材料，哪怕将杯子大小的气凝胶放在狗尾草上，纤细的草须也不会被压弯如图所示。它具有优良的隔热性和很强的弹性，它还是吸油能力最强的材料之一，吸油量可高达自身质量的900倍。若将“全碳气凝胶”应用于实际生产和生活，以下设想不可行的是(    )

A. 制作轻盈的保暖服 B. 治理海洋漏油污染 C. 制作沙发坐垫 D. 制作暖气散热片

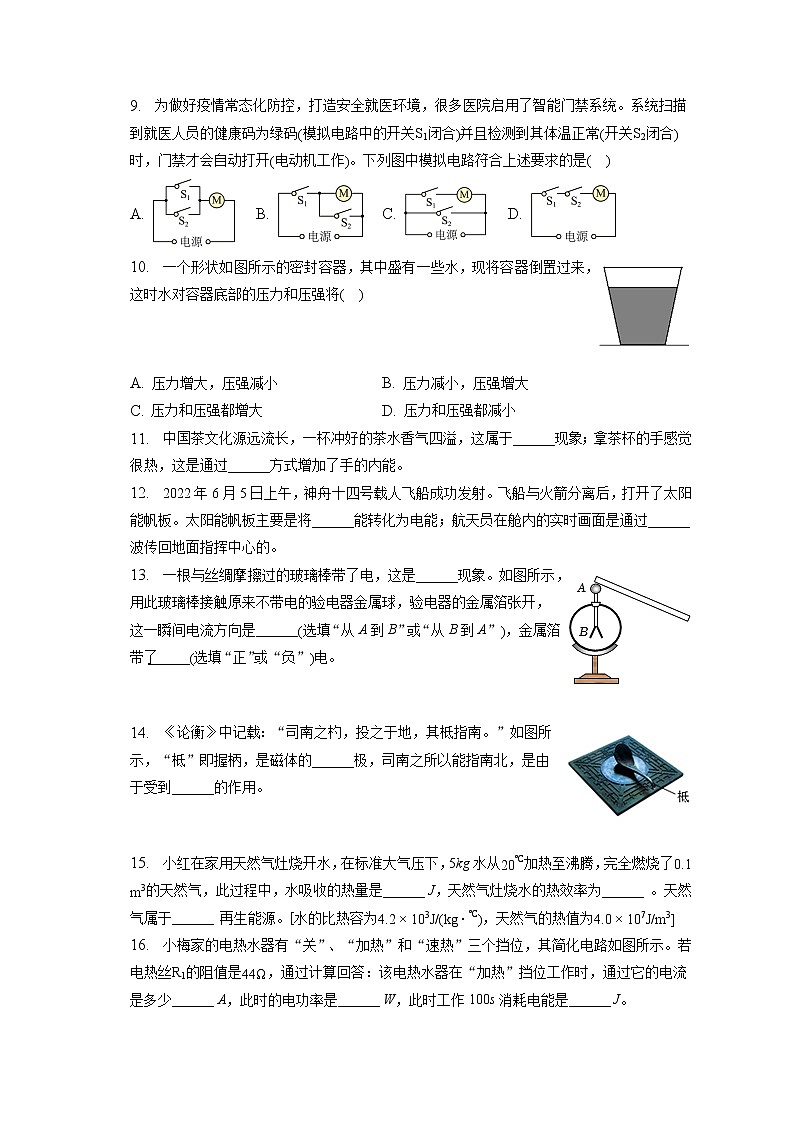

9.  为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码模拟电路中的开关闭合并且检测到其体温正常开关闭合时，门禁才会自动打开电动机工作。下列图中模拟电路符合上述要求的是(    )

A.  B.  C.  D.

10.  一个形状如图所示的密封容器，其中盛有一些水，现将容器倒置过来，这时水对容器底部的压力和压强将(    )

A. 压力增大，压强减小 B. 压力减小，压强增大
C. 压力和压强都增大 D. 压力和压强都减小

11.  中国茶文化源远流长，一杯冲好的茶水香气四溢，这属于______现象；拿茶杯的手感觉很热，这是通过______方式增加了手的内能。

12.  2022年6月5日上午，神舟十四号载人飞船成功发射。飞船与火箭分离后，打开了太阳能帆板。太阳能帆板主要是将______能转化为电能；航天员在舱内的实时画面是通过______波传回地面指挥中心的。

13.  一根与丝绸摩擦过的玻璃棒带了电，这是______现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是______选填“从A到B”或“从B到A”，金属箔带了______选填“正”或“负”电。

14.  《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图所示，“柢”即握柄，是磁体的______极，司南之所以能指南北，是由于受到______的作用。

15.  小红在家用天然气灶烧开水，在标准大气压下，5kg水从加热至沸腾，完全燃烧了的天然气，此过程中，水吸收的热量是______ J，天然气灶烧水的热效率为______ 。天然气属于______ 再生能源。[水的比热容为，天然气的热值为

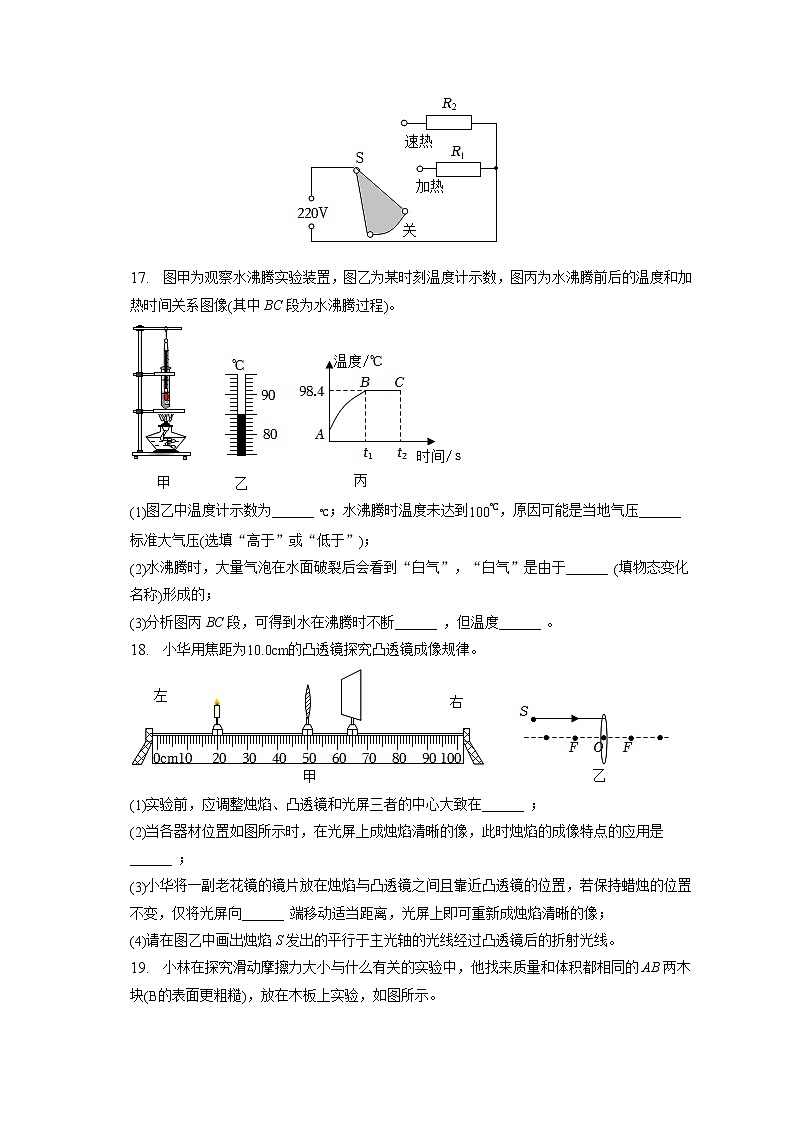

16.  小梅家的电热水器有“关”、“加热”和“速热”三个挡位，其简化电路如图所示。若电热丝的阻值是，通过计算回答：该电热水器在“加热”挡位工作时，通过它的电流是多少______ A，此时的电功率是______ W，此时工作100s消耗电能是______ J。

17.  图甲为观察水沸腾实验装置，图乙为某时刻温度计示数，图丙为水沸腾前后的温度和加热时间关系图像其中BC段为水沸腾过程。

图乙中温度计示数为______ ；水沸腾时温度未达到，原因可能是当地气压______ 标准大气压选填“高于”或“低于”；
水沸腾时，大量气泡在水面破裂后会看到“白气”，“白气”是由于______ 填物态变化名称形成的；
分析图丙BC段，可得到水在沸腾时不断______ ，但温度______ 。

18.  小华用焦距为的凸透镜探究凸透镜成像规律。
实验前，应调整烛焰、凸透镜和光屏三者的中心大致在______ ；
当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点的应用是______ ；
小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅将光屏向______ 端移动适当距离，光屏上即可重新成烛焰清晰的像；
请在图乙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线。

19.  小林在探究滑动摩擦力大小与什么有关的实验中，他找来质量和体积都相同的AB两木块的表面更粗糙，放在木板上实验，如图所示。

在实验中，他用弹簧测力水平拉动木块，应使它沿长木板做______ 运动。根据______ 知识，木块所受的摩擦力大小等于弹簧测力计示数大小。
比较______ 两图可知：滑动摩擦力大小与接触面粗糙程度有关；
在探究滑动摩擦力大小与压力大小的关系实验中，小林由甲、乙两组数据比较得出：“压力越大，滑动摩擦力就越大”的结论。小华认为这个结论是错误的，理由是______ 。

20.  某同学用下列器材探究“液体内部的压强”。

他向图甲的U形管内注入适量的红墨水，红墨水静止时，U形管两侧液面高度______。
图乙压强计通过U形管两侧液面的______来反映橡皮膜所受压强的大小，用手指按压橡皮膜发现U形管中的液面升降灵活，说明该装置______。填“漏气”或“不漏气”
他把探头放入水面下6cm处，探头受到水的压强是______Pa；继续向下移动探头，会看到U形管两侧液面的高度差变大，说明液体内部的压强与液体的______有关。
为了检验“液体内部的压强与液体密度有关”这一结论，他用图丙的装置，在容器的左右两侧分别装入深度相同的不同液体，看到橡皮膜向左侧凸起，则______侧液体的密度较大。填“左”或“右”

21.  小红利用如图所示的装置“探究产生感应电流的条件”。
闭合开关后，让导体ab左右运动，灵敏电流计的指针______ 填“会”或“不会”偏转。
实验结论是：闭合电路的一部分导体在磁场里做______ 磁感线运动时，导体中就会产生电流。
根据电磁感应现象制成了______ 填“发电机”或“电动机”。

22.  小明做“探究电流和电阻的关系”的实验，所用电源电压为3V，三个定值电阻的阻值分别为、和，滑动变阻器的规格为“、2A”。

图甲是小明连接的部分电路，请用笔画线代替导线将电路连接完整，要求：滑动变阻器滑片向右滑动阻值变大。
先用的定值电阻进行实验，正确操作后闭合开关，调节滑片P到合适位置，记录电压表和电流表的示数，其中电流表示数如图乙所示，电流大小为______ A；
将的定值电阻依次更换为、继续探究，均应将滑片P向______ 移动，使电压表示数仍为______ V，并记录数据；
分析实验数据得出结论，图丙中能正确反映电流和电阻关系的图像是______ 。
小明利用电源电压恒定、电流表、阻值为的定值电阻、铭牌磨损的滑动变阻器、开关和单刀双掷开关各一个，设计了如图丁所示的电路，测量未知电阻的阻值，请将实验步骤补充完整
①开关S闭合，开关接a时，移动变阻器的滑片到某一位置，此时电流表的示数为；
②开关S闭合，开关接b时，变阻器的滑片______ 选丁填“移到最左端”、“移到最右端”或“保持不动”，此时电流表的示数为；
③电阻______ 用、和表示。

23.  建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一，让市民不再“城市看海”。图1是小明设计的地下蓄水池未画出水位监测及排水电路：R为电阻箱，为置于池底的压力敏感电阻，其阻值随上方水的压力的变化而变化。已知：电压；当电磁铁线圈中的电流时，铁质开关K被释放，当时K被吸上，从而通过控制池底水泵将水位保持一定的范围内；电磁铁线圈电阻不计，的阻值随池内水位变化关系如图所示。

当池内水位升高时，受到的压力将变______ ；
为调高池内最高水位，小明可以采取什么措施？______ ；
若此电路能控制池内的最低水位为，求所能控制的高水位？写出必要的文字说明、表达式及最后结果

答案和解析

1.【答案】A

【解析】解：原子由原子核和核外带负电的电子组成电子带负电，原子核中质子带正电、中子不带电。
故选：A。
原子由原子核和核外带负电的电子组成。
本题考查了原子的结构及粒子的带电情况，很简单。


2.【答案】A

【解析】解：影子是由光的直线传播形成的，故A正确。
故选：A。
光在同种均匀介质中沿直线传播，光沿直线传播的例子有：小孔成像、影子的形成、日食和月食现象等。
本题考查了光在均匀介质中的直线传播，属于基础题。


3.【答案】C

【解析】解：诗人辨别出是羌笛的声音，是依据声音的音色不同，故ABD错误、C正确。
故选：C。
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离发声体的远近有关；音色是由发声体本身决定的一个特性。
区分声音的三个特征音调、响度、音色，是解答此题的关键。


4.【答案】B

【解析】解：诗句“不疑行船动，唯看远树来”，其中“唯看远树来”是说树是运动的，则所选的参照物可能是行船或船上的人。
故ACD错误，B正确。
故选：B。
物体相对于参照物的位置发生改变，物体是运动的，否则是静止的。
会正确判断物体相对于参照物的运动情况，是解答此题的关键。


5.【答案】B

【解析】解：A、沈括是北宋时期的科学家，发现了地磁偏角存在这一重大发现比欧洲早5个世纪，故A错误。
B、奥斯特最早发现电流周围存在磁场，是第一个发现电生磁的物理学家，故B符合题意；
C、牛顿在力学中的贡献非常大，其发现并总结了牛顿第一运动定律，故C不符合题意；
D、希腊物理学家阿基米德发现了杠杆的平衡条件，故D不符合题意。
故选：B。
根据对物理学家及其成就的了解作答。
掌握物理学家的贡献，掌握每一条物理规律和定律形成的过程，也就是要注重学习的过程。


6.【答案】D

【解析】解：
A、在高压电线附近放风筝易引发高压电弧触电，故A不符合安全用电要求；
B、生活中的水是导体，电器起火时，应先切断电源，再施救，故B不符合安全用电要求；
C、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故C不符合安全用电要求；
D、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时可能发生触电事故，故D符合安全用电要求。
故选：D。
生活中要远离高压带电体；
生活中的水是导体；
控制电路的开关要接在用电器与火线之间；
更换灯泡、搬动用电器前，应断开电源开关，以防止触电。
本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答。为防止因电带来的伤害，不能违反。


7.【答案】D

【解析】解：A、列车进站前撤去动力，还能继续前行一段距离，是利用惯性，故A不符合题意；
B、助跑的目的是让运动员在起跳前有一个较大的速度，起跳时，人由于惯性还要保持他起跳前的速度，从而能跳的更远，这是利用了惯性，故B不符合题意。
C、拍打窗帘前，窗帘和灰尘一起静止，当拍打时，窗帘运动，灰尘由于惯性还要保持原来的静止状态，所以灰尘从窗帘上掉下来，是利用惯性，故C不符合题意。
D、汽车急刹车或减速时，人由于惯性会继续向前运动，使用安全带，避免造成人体伤害，是为了避免惯性造成的伤害，故D符合题意。
故选：D。
惯性是任何物体都有保持原来运动状态的性质，有时对我们有用、有时有害，特别要防止惯性带来危害，据此对各选项逐一进行分析。
本题重在考查了惯性在实际生活中的应用与防止危害，让学生们知道惯性与生活密切相关。


8.【答案】D

【解析】解：“全碳气凝胶”，是目前最轻的固态材料，且还是吸油能力最强的材料之一，故可制作轻盈的保暖服、治理海洋漏油污染、制作沙发坐垫，故ABC错误；
“全碳气凝胶”具有优良的隔热性，故不适合制作暖气散热片，故D正确。
故选D。
根据题目信息，逐项分析得出答案。
本题考查获取信息分析问题的能力，难度不大。


9.【答案】D

【解析】解：由题意可知，系统扫描到就医人员的健康码为绿码模拟电路中的开关闭合并且检测到其体温正常开关闭合时，即两个开关都闭合时，门禁才会自动打开电动机工作，这说明两个开关相互影响，是串联的，然后与电动机串联在电路中，故D正确。
故选：D。
根据题意分析两个开关的连接方式，然后选出正确的电路图。
本题考查了根据要求设计电路图，关键是根据“系统扫描到就医人员的健康码为绿码并且检测到其体温正常时，门禁才会自动打开”确定两开关的连接方式。


10.【答案】A

【解析】解：将容器倒置过来，容器变为底大口小，所以水面会下降，根据，同种液体密度相同，压强与深度有关，深度变小，则压强减小；
根据，由于倒置前后，压强不同，受力面积也不同，不能比较，所以采用割补法进行比较，未倒置前，容器中的一部分水压在了两侧壁上，倒置后，容器中的水全部压在容器底部，所以压力增大。
故选：A。
水对容器底部的压力、压强分析：先根据比较压强，再根据比较压力。
本题考查液体对容器底部压力、压强的比较，关键是先比较压强，再比较压力，当压力和压强都改变时，采用割补法进行比较。


11.【答案】扩散  热传递

【解析】解：热腾腾的胡辣汤香气四溢，很远就能闻到它的香味，这时扩散现象，说明分子在不停做无规则运动；
端碗时很烫手，手从碗上吸收了热量，是通过热传递方式增加了手的内能。
故答案为：扩散；热传递。
不同的物质相互接触时，彼此进入对方的现象，叫扩散，扩散现象说明：分子在不停地做无规则运动；改变物体内能的方式有热传递和做功。
本题考查了扩散现象、热传递改变物体内能，相对比较简单，属于基础题。


12.【答案】太阳  电磁

【解析】解：太阳能帆板是将太阳能能转化为电能；
航天员在舱内的实时画面是通过电磁波传回地面指挥中心的。
故答案为：太阳；电磁。
太阳能帆板能将太阳能转化为电能；
电磁波能传递信息，可以在真空传播。广播、电视、移动通信、卫星都是用电磁波传递信息的
本题考查了电磁波的传播与应用、太阳能的转化，属于基础题型。


13.【答案】摩擦起电  从A到B 正

【解析】解：用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象；
与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B；
金属箔失去电子带上了正电。
故答案为：摩擦起电；从A到B；正。
用摩擦的方法使物体带电的现象叫摩擦起电现象；
与丝绸摩擦过的玻璃棒失去电子带正电；
规定正电荷定向移动的方向是电流的方向。
本题考查了摩擦起电和电流方向的知识，要求学生知道：摩擦起电的实质是电子的转移，电流方向与负电荷定向移动方向相反。


14.【答案】南  地磁场

【解析】解：“柢”指南是由于受到地磁场的作用，“柢”指向地理的南极，即地磁北极，由异名磁极相互吸引可知，“柢”是磁体的南极。
故答案为：南；地磁场。
地球本身是个大磁体，地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，磁体指南北就是因为受到地磁场的作用。
本题是考查地磁场的题目，地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，是对基础知识的考查。


15.【答案】  不可

【解析】解：在标准大气压下，水的沸点是，水吸收的热量：
；
天然气完全燃烧时放出的热量：
；
天然气灶烧水的热效率：
；
天然气属于化石燃料，短期内不能再生，属于不可再生能源。
故答案为：；；不可。
知道水的质量、水的初温和末温、水的比热容，利用吸热公式求水吸收的热量有用能量；
知道使用天然气的体积和天然气的热值，利用燃料完全燃烧放热公式求天然气完全燃烧放出的热量总能量；利用效率公式求天然气灶烧水的效率；
天然气属于化石燃料，短期内不能再生，属于不可再生能源。
本题考查了学生对吸热公式、燃料完全燃烧放热公式、效率公式的掌握和运用，注意：固体和液体的热值单位为，气体燃料的热值单位为。


16.【答案】

【解析】解：旋转手柄带动开关处于加热挡时，电路为的简单电路，
通过它的电流：；
则此时的电功率：；
工作100s消耗的电能：。
故答案为：5；1100；。
旋转手柄带动开关处于加热挡时，电路为的简单电路，用计算通过的电流；根据计算出电热水器在“加热”挡位工作的电功率；根据计算工电热水器在“加热”挡位工作100s消耗的电能。
本题考查了欧姆定律、电功、电功率的简单应用，认清电路的组成是解决本题的关键。


17.【答案】85 低于  液化  吸热  不变

【解析】解：图乙中温度计的分度值是，温度计的示数是；
水的沸点低于是由于当地的大气压低于1标准大气压造成的；
水沸腾时，大量气泡在水面破裂后的水蒸气是无色透明看不见，而水蒸气遇到冷空气放热液化产生的小水珠形成了可见的白气；
在图丙BC段，酒精灯一直在加热，说明水在沸腾时不断吸热，但温度始终是保持不变。
故答案为：；低于；液化；吸热；不变。
使用温度计测量液体温度时，正确的方法是：①测量前估计被测物体的温度，选择合适的温度计，明确温度计的量程和分度值；②测量时温度计的玻璃泡要全部浸入被测液体中；不要碰到容器底或容器壁；③温度计玻璃泡浸入被测液体后要稍候一会儿，待温度计的示数稳定后再读数；④读数时玻璃泡要继续留在被测液体中，视线与温度计中的液柱上表面相平；
水在沸腾过程中温度保持不变，液体的沸点与气压的关系：气压越大，沸点越高，气压越低，沸点越低；
白气是水沸腾产生的水蒸气遇冷液化形成的小水滴；
水沸腾时吸热而温度保持不变。
此题主要是探究水的沸腾实验和晶体熔化，在做“观察水沸腾”的实验时，应能熟练装配实验的装置，并能分析实验条件对其结果的影响，同时要学会分析温度随时间变化的图像。


18.【答案】同一高度  照相机  左

【解析】解：点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；
由图可知，物距，像距，已知，此时，成倒立、缩小的实像，能够说明照相机的成像原理；
老花镜是一个凸透镜，对光线有会聚作用，使光提前会聚将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持光屏的位置不变，此时清晰的像成在光屏左侧，要在光屏上重新承接到烛焰清晰的像，光屏应向左移动；
平行于主光轴的光线经过凸透镜后会过焦点，如下所示：

故答案为：同一高度；照相机；左；见解析。
为使像能成在光屏的中央，应调节烛焰、凸透镜、光屏的中心大致在同一高度；
物距大于2f时，凸透镜成倒立缩小的实像，照相机根据这个原理制成；
老花镜是一个凸透镜，对光线有会聚作用；
平行于主光轴的光线经过凸透镜后会过焦点。
此题主要考查的是学生对凸透镜成像规律的应用理解和掌握，属于基础题目。


19.【答案】匀速直线  二力平衡  甲、丙  没有控制接触面的粗糙程度相同

【解析】解：
实验中应水平匀速拉动弹簧测力计，它木块沿长木板做匀速直线运动，根据二力平衡条件知木块所受的摩擦力大小等于弹簧测力计示数大小；
图甲、丙所示两次实验在压力一定时，接触面粗糙程度不同，摩擦力不同，由此可知，摩擦力的大小与接触面的粗糙程度有关；
在探究滑动摩擦力大小与压力大小的关系实验中需使压力大小不相同，接触面的粗糙程度相同，故在接触面粗糙程度相同时，压力越大，滑动摩擦力就越大，因此这个结论错误。
故答案为：匀速直线；二力平衡；甲、丙；没有控制接触面的粗糙程度相同。
滑动摩擦力在物体的接触面上，所以摩擦力的大小无法直接测量，可借助于平衡力的条件，将摩擦力的大小转化成测力计示数的大小进行测量；
滑动摩擦力大小与压力和接触面的粗糙程度有关，据此结合图示进行判断；
在探究滑动摩擦力大小与压力大小的关系实验中需使压力大小不相同，接触面的粗糙程度相同，根据实验控制的变量与实验现象得出结论。
本题考查了实验现象分析，应用控制变量法、分析图示实验现象即可正确解题。


20.【答案】相同  高度差  不漏气  600 深度  右

【解析】解：他向图甲的U形管内注入适量的红墨水，红墨水静止时，根据连通器原理，U形管两侧液面高度相同；
根据转换法，图乙压强计通过U形管两侧液面的高度差来反映橡皮膜所受压强的大小，用手指按压橡皮膜发现U形管中的液面升降灵活，说明该装置不漏气；
他把探头放入水面下6cm处，探头受到水的压强是：
；
继续向下移动探头，会看到U形管两侧液面的高度差变大，说明液体内部的压强与液体的深度有关；
在容器的左右两侧分别装入深度相同的不同液体，看到橡皮膜向左侧凸起，则右侧液体压强大，根据，右侧液体的密度较大。
故答案为：相同；高度差；不漏气；；深度；右。
形管内注入适量的红墨水，则U形管为连通器，根据连通器原理回答；
根据转换法，通过U形管两侧液面的高度差来反映橡皮膜所受压强的大小，高度差越大说明此时的液体压强越大；采用手指按压橡皮膜发现U形管中的液面升降灵活，说明该装置不漏气，否则说明该装置漏气；
根据计算探头受到水的压强；液体压强与液体的深度和密度有关，由控制变量法，研究与其中一个因素的关系时，要控制另外一个因素不变；
根据转换法分析。
本题探究影响液体压强大小的因素，考查连通器原理中、转换法、控制变量法及的运用。


21.【答案】会  切割  发电机

【解析】解：闭合开关后，让导体ab左右运动，导体做切割磁感线运动，会产生感应电流，灵敏电流计指针会偏转；
产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流；
人们根据电磁感应现象制成了发电机。
故答案为：会；切割；发电机。
闭合电路的一部分导体在磁场中做切割磁感线运动时，就会在导体中产生感应电流，称为电磁感应；人们利用电磁感应现象制成了发电机。
本题考查产生感应电流的条件，是一道基础实验题，学生易于解答。


22.【答案】右  2 B 保持不动

【解析】解：滑动变阻器滑片向右移，阻值变大，说明滑动变阻器接入电路的电阻丝变长，故滑动变阻器左下接线柱连入电路中，如图所示：
；
由图乙可知，电流表的量程为，分度值为，示数为；
由欧姆定律可知，定值电阻两端的电压为：，
根据串联电路的分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V；
由欧姆定律的内容可知，电压一定时，通过导体的电流与其电阻成反比，或者电压一定时，通过导体的电流与其电阻的倒数成正比，故选B；
①开关S闭合，开关接a时，移动变阻器的滑片到某一位置，此时电流表的示数为，定值电阻与未知电阻并联，电流表测通过未知电阻的电流；
②开关S闭合，开关接b时，变阻器的滑片保持不动，此时电流表的示数为，定值电阻与未知电阻并联，电流表测通过定值电阻与未知电阻的总电流；
③由并联电路的电流特点可知，通过的电流为：，
由欧姆定律可知，两端的电压：，
由并联电路的电压特点可知，两端的电压：，
则未知电阻的阻值：。
故答案为：见解答图；；右；2；；②保持不动；③。
滑动变阻器滑片向右移，阻值变大，说明滑动变阻器接入电路的电阻丝变长，从而确定滑动变阻器接入的接线柱；
根据图乙电流表所选量程确定分度值读数；
根据欧姆定律求出电阻两端所可知的电压，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
根据欧姆定律的内容分析选择；
在没有电压表时，电流表和定值电阻串联起到电压表的作用，将定值电阻与待测电阻并联，根据开关的状态、电流表的示数以及欧姆定律得出定值电阻两端电压，然后根据计算出其电阻。
本题探究电流和电阻的关系，考查电路连接、电流表读数、欧姆定律的应用、控制变量法、实验操作和设计特殊方案测电阻的能力。


23.【答案】变大  将R的阻值调小

【解析】解：当池内水位升高时，根据可知，水对压敏电阻的压强变大，由可知，水对的压力变大；
由于控制电路中释放铁质开关的电流值不变，由欧姆定律可知，控制电路对应的总电阻不变，当调高池内最高水位，的阻值会增大，由可知，应将R的阻值调小；
根据图2可知，水位为时，，
此时控制电路的总电阻最小，所以电路中的电流最大，此时电路中的电流，
由可得，电路中的总电阻：
，
根据串联电路的电阻特点可得，电阻箱连入电路的电阻值：
；
根据题意可知，当电流达到时，铁质开关K被释放，排水电路开始排水，
此时控制电路中的总电阻：
，
此时的阻值：，
由图2可知，此时的最高水位为1m。
故答案为：变大；将R的阻值调小；所能控制的高水位为1m。
根据判断出水位升高时压强的变化，进而判断出压力的变化；
由图2可知，水位升高时，的阻值增大，当电路中的电流一定时，根据欧姆定律可知电路的总电阻一定，根据串联电路的电阻规律可知R的阻值调节情况；
根据图2可知，水位时，的电阻值，根据欧姆定律求出电路总电阻，进而求出电阻箱连入的阻值；再根据欧姆定律求出电磁铁线圈中的电流时，电路总电阻，再求出的电阻值，根据图2读出最高水位。
此题主要考查的是学生对液体压强特点、串联电路的分压特点、欧姆定律计算公式的理解和掌握，读懂图象是解决此题的关键。
