2023年江苏省徐州市中考物理一检试卷（含答案解析）

这是一份2023年江苏省徐州市中考物理一检试卷（含答案解析），共16页。试卷主要包含了 下列估测结果符合实际的是， 下列说法中，错误的是， 对下列四幅图的表述正确的是等内容，欢迎下载使用。

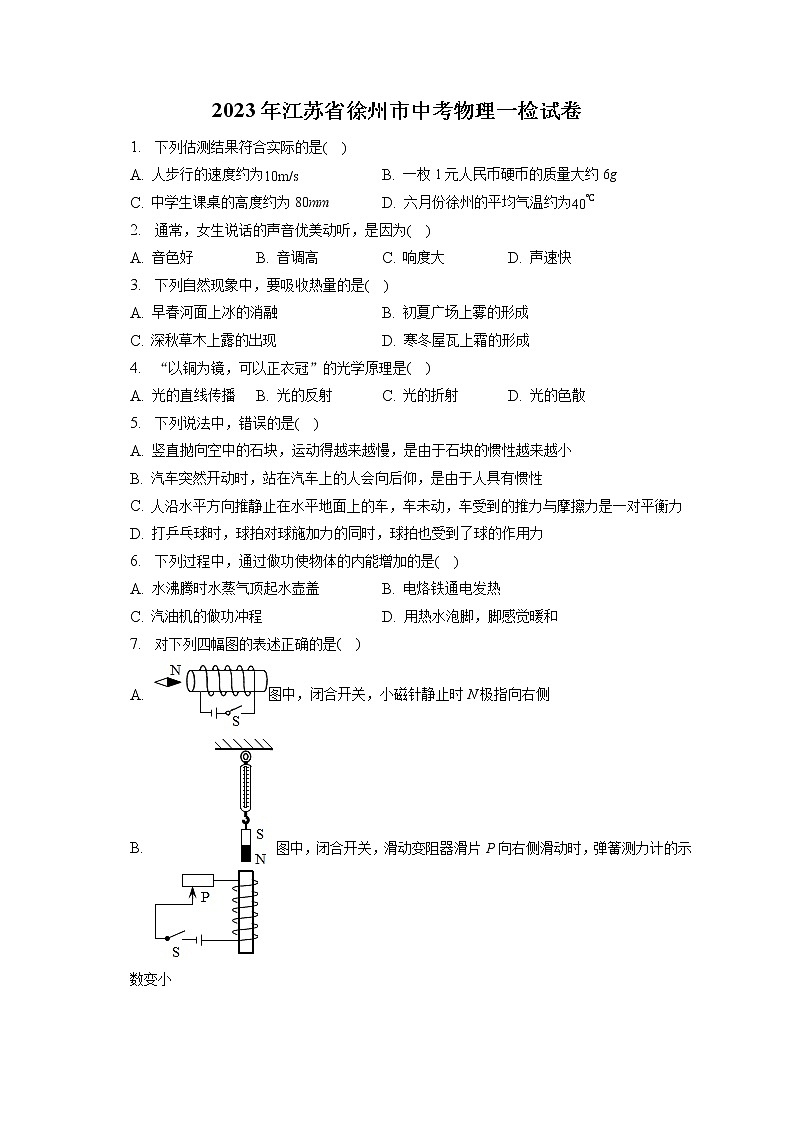

2023年江苏省徐州市中考物理一检试卷1.  下列估测结果符合实际的是(    )A. 人步行的速度约为 B. 一枚1元人民币硬币的质量大约6g
C. 中学生课桌的高度约为80mm D. 六月份徐州的平均气温约为2.  通常，女生说话的声音优美动听，是因为(    )A. 音色好 B. 音调高 C. 响度大 D. 声速快3.  下列自然现象中，要吸收热量的是(    )A. 早春河面上冰的消融 B. 初夏广场上雾的形成
C. 深秋草木上露的出现 D. 寒冬屋瓦上霜的形成4.  “以铜为镜，可以正衣冠”的光学原理是(    )A. 光的直线传播 B. 光的反射 C. 光的折射 D. 光的色散5.  下列说法中，错误的是(    )A. 竖直抛向空中的石块，运动得越来越慢，是由于石块的惯性越来越小
B. 汽车突然开动时，站在汽车上的人会向后仰，是由于人具有惯性
C. 人沿水平方向推静止在水平地面上的车，车未动，车受到的推力与摩擦力是一对平衡力
D. 打乒乓球时，球拍对球施加力的同时，球拍也受到了球的作用力6.  下列过程中，通过做功使物体的内能增加的是(    )A. 水沸腾时水蒸气顶起水壶盖 B. 电烙铁通电发热

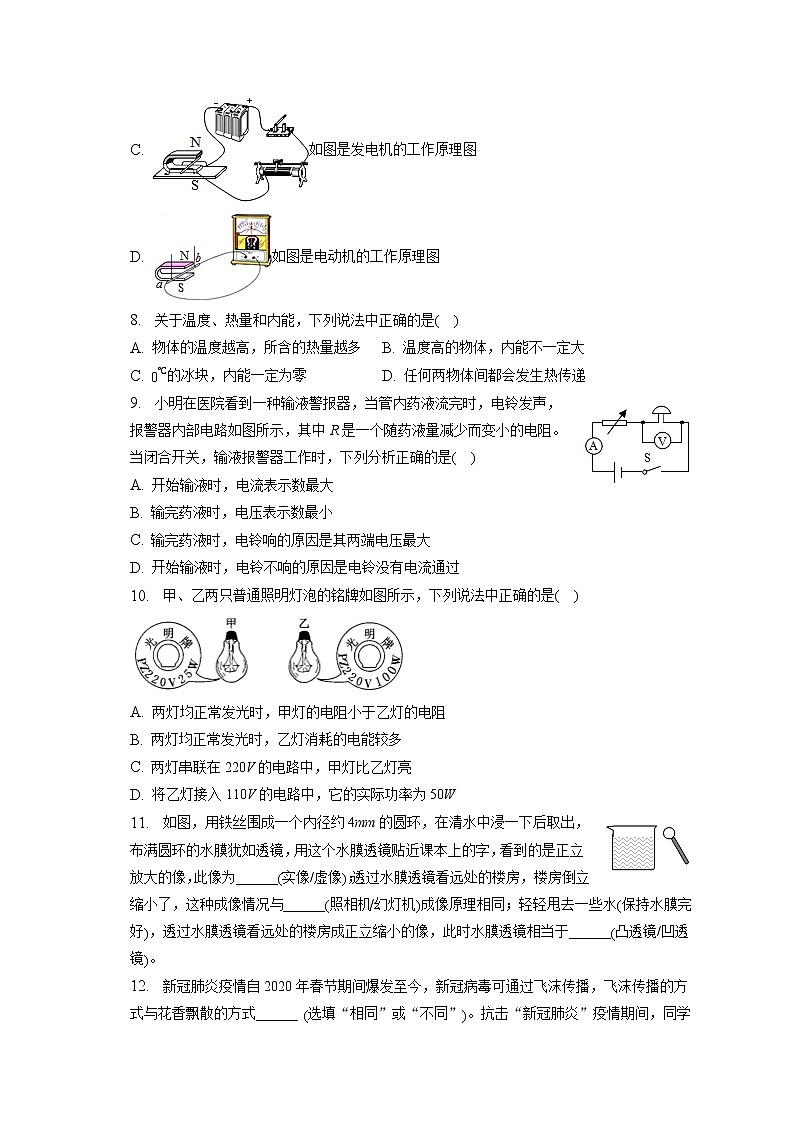

C. 汽油机的做功冲程 D. 用热水泡脚，脚感觉暖和7.  对下列四幅图的表述正确的是(    )A. 图中，闭合开关，小磁针静止时N极指向右侧
B. 图中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小
C. 如图是发电机的工作原理图
D. 如图是电动机的工作原理图8.  关于温度、热量和内能，下列说法中正确的是(    )A. 物体的温度越高，所含的热量越多 B. 温度高的物体，内能不一定大
C. 的冰块，内能一定为零 D. 任何两物体间都会发生热传递9.  小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻。当闭合开关，输液报警器工作时，下列分析正确的是(    )A. 开始输液时，电流表示数最大
B. 输完药液时，电压表示数最小
C. 输完药液时，电铃响的原因是其两端电压最大
D. 开始输液时，电铃不响的原因是电铃没有电流通过10.  甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是(    )
 A. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B. 两灯均正常发光时，乙灯消耗的电能较多
C. 两灯串联在220V的电路中，甲灯比乙灯亮

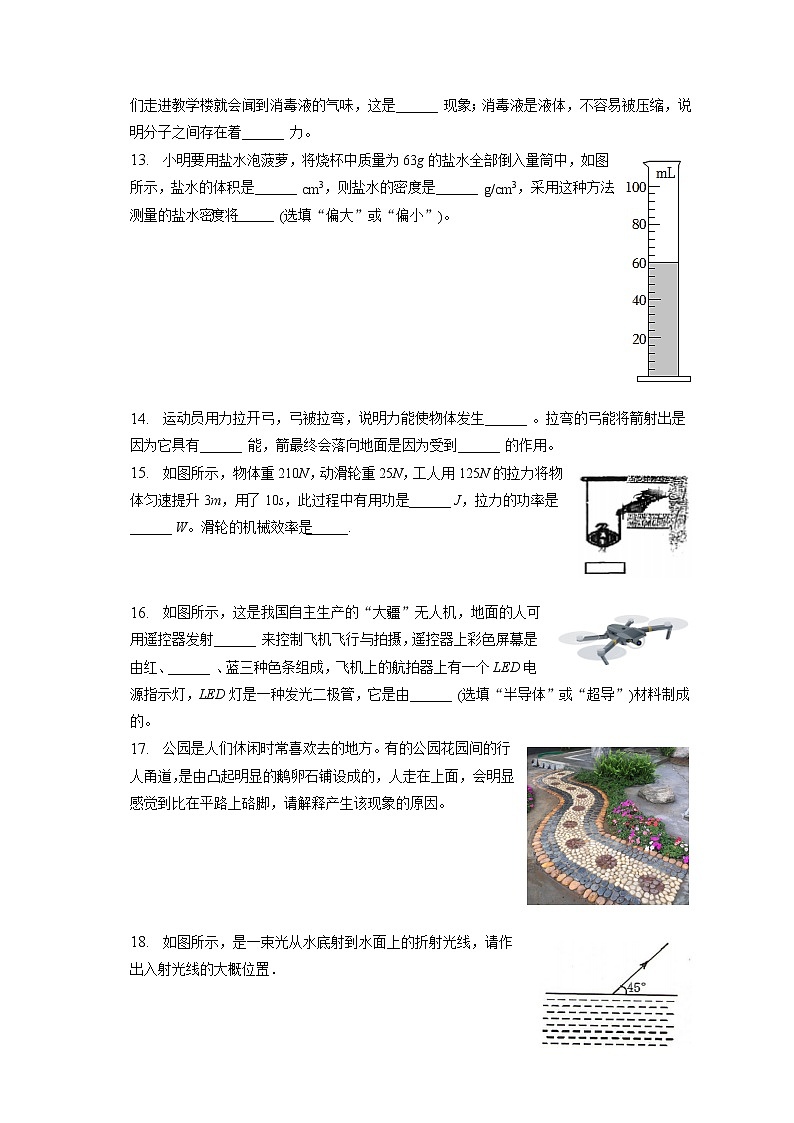

D. 将乙灯接入110V的电路中，它的实际功率为50W11.  如图，用铁丝围成一个内径约4mm的圆环，在清水中浸一下后取出，布满圆环的水膜犹如透镜，用这个水膜透镜贴近课本上的字，看到的是正立放大的像，此像为______实像/虚像；透过水膜透镜看远处的楼房，楼房倒立缩小了，这种成像情况与______照相机/幻灯机成像原理相同；轻轻甩去一些水保持水膜完好，透过水膜透镜看远处的楼房成正立缩小的像，此时水膜透镜相当于______凸透镜/凹透镜。12.  新冠肺炎疫情自2020年春节期间爆发至今，新冠病毒可通过飞沫传播，飞沫传播的方式与花香飘散的方式______ 选填“相同”或“不同”。抗击“新冠肺炎”疫情期间，同学们走进教学楼就会闻到消毒液的气味，这是______ 现象；消毒液是液体，不容易被压缩，说明分子之间存在着______ 力。13.  小明要用盐水泡菠萝，将烧杯中质量为63g的盐水全部倒入量筒中，如图所示，盐水的体积是______ ，则盐水的密度是______ ，采用这种方法测量的盐水密度将______ 选填“偏大”或“偏小”。
 14.  运动员用力拉开弓，弓被拉弯，说明力能使物体发生______ 。拉弯的弓能将箭射出是因为它具有______ 能，箭最终会落向地面是因为受到______ 的作用。15.  如图所示，物体重210N，动滑轮重25N，工人用125N的拉力将物体匀速提升3m，用了10s，此过程中有用功是______ J，拉力的功率是______ W。滑轮的机械效率是______.
 16.  如图所示，这是我国自主生产的“大疆”无人机，地面的人可用遥控器发射______ 来控制飞机飞行与拍摄，遥控器上彩色屏幕是由红、______ 、蓝三种色条组成，飞机上的航拍器上有一个LED电源指示灯，LED灯是一种发光二极管，它是由______ 选填“半导体”或“超导”材料制成的。17.  公园是人们休闲时常喜欢去的地方。有的公园花园间的行人甬道，是由凸起明显的鹅卵石铺设成的，人走在上面，会明显感觉到比在平路上硌脚，请解释产生该现象的原因。
 18.  如图所示，是一束光从水底射到水面上的折射光线，请作出入射光线的大概位置．
 19.  如图所示，请画出小球所受重力G的示意图．
 20.  如图所示，为净化空气，徐州的街头经常会看到喷洒水雾的除尘车。除尘车通过960m长的街道，需耗时，它在此过程中行驶的平均速度多大？若装满除尘液的除尘车静止在水平地面上时，轮胎与地面的总接触面积为，对地面的压强为，则除尘车的总重力为多少？21.  如图所示电路，电源电压保持不变。灯泡额定电压为6V，额定电流为，电阻阻值为的2倍，当开关接a时，消耗的功率为3W；当开关接b时，消耗的功率为求：
灯泡的额定功率。
当开关接b时，灯泡的实际功率。22.  小华用弹簧测力计、烧杯、水、薄塑料袋测量酱油的密度。
测量前，应检查弹簧测力计指针是否指在______刻度线上。
把适量的酱油装入塑料袋，排出空气后扎紧口，用弹簧测力计测出重力为；然后用弹簧测力计提着塑料袋浸没在水中，如图所示，弹簧测力计示数为______N。
水的密度为，则可算出酱油的密度为______。
小华想用上述器材继续测量白酒的密度，但白酒的密度比水小。
请帮她想出一个可行的办法并简要说明：______。23.  小明用符合实验条件的电压表、电流表、滑动变阻器、导线、开关及干电池等实验器材，测量额定电压为小灯泡L的额定功率。

为了测出小灯泡的额定功率，请添加一根导线完成图甲所示实验电路的连接。
闭合开关前滑片P应该置于滑动变阻器的______端选填“左”或“右”。
小明移动滑动变阻器的滑片P，当电压表示数为时，发现电流表示数如图乙所示。由此可知，小灯泡L的额定功率为______ W。
小明查阅有关资料后得知，电压表工作时，其实内部有微弱电流通过，据此分析他所测得的额定功率偏______选填“大”或“小”。24.  阅读短文，回答文后的题目。
直流充电桩直流充电桩是一种为电动汽车补给能量的装置，如图甲所示，它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池以下简称电池。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。

设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。
现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示为方便计算，图像已作近似处理。充满后，立即停止充电。当D达到时充电桩显示屏的部分即时信息如表。充电电压充电电流充电时长充电度数充电费用元400 45通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更______ 。
在D从增至的过程中，充电功率大致的变化规律是______ 。当D为时，充电电流为______ A。
设D从增至所需时间为，从增至所需时间为，且：：3，则测试全过程的充电总时长为______ 。
答案和解析 1.【答案】B 【解析】解：A、成年人正常步行的速度为，故A不符合实际；
B、一枚1元人民币硬币的质量大约6g，故B符合实际；
C、中学生课桌的高度大约80cm，故C不符合实际；
D、六月份徐州的平均气温约为，故D不符合实际。
故选：B。
首先对题目中涉及的物理量有个初步的了解，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
 2.【答案】A 【解析】解：通常，女生说话的声音优美动听，是因为她的音色好，故A正确，BCD错误。
故选：A。
声音的三个特征分别是：音调、响度、音色，音色反映了声音的品质与特色。
声音的特征有音调、响度、音色，三个特征是从三个不同角度描述声音的，且影响三个特征的因素各不相同。
 3.【答案】A 【解析】解：A、冰的消融是由固态变成液态，属于熔化过程，吸热，故A符合题意；
B、雾的形成是水蒸气遇冷凝结成的小水滴，属于液化过程，放热，故B不符合题意；
C、露的形成是水蒸气遇冷凝结成的小水滴，属于液化过程，放热，故C不符合题意。
D、霜的形成是水蒸气遇冷变成固态，属于凝华过程，放热，故D不符合题意；
故选：A。
物质由固态变为液态是熔化过程，需要吸热；由液态变为气态是汽化过程，需要吸热；由固态直接变为气态的过程为升华，需要吸热；
物质由液态变为固态是凝固过程，需要放热；由气态变为液态是液化过程，需要放热；由气态直接变为固态的过程为凝华，需要放热。
生活中的物态变化及吸放热情况是中考常考的问题，六种物态变化中熔化、汽化、升华吸热，凝固、液化、凝华放热。另外记住几个常见的物态变化：下雨是液化和熔化，雾、露是液化，霜、雪是凝华，特别注意冰雹不是凝华，而是先液化后凝固。
 4.【答案】B 【解析】解：“以铜为镜，可以正衣冠”的意思：一个人用铜当镜子，可以照见衣帽是不是穿戴得端正，
铜当镜子属于平面镜成像，平面镜成像是光的反射原理。
故选：B。
平面镜成像现象，平面镜成像成的是虚像，其原理是光的反射。
本题主要考查光的反射，明确“以铜为镜，可以正衣冠”的含义是关键，是一道基础题。
 5.【答案】A 【解析】解：A、竖直抛向空中的石块，运动的越来越慢，是由于石块受到重力的作用重力改变了石块的运动状态，而不是惯性越来越小，惯性的大小只与物体的质量有关，与运动状态无关，故A错误；
B、汽车突然开动时，站在汽车上的人由于惯性仍保持原来的静止状态，所以会向后仰，故B正确；
C、人沿水平方向推静止在水平地面上的车，车未动，车受到的推力与摩擦力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故C正确；
D、由于物体间力的作用是相互的，所以打乒乓球时，球拍对球施加力的同时球拍也受到球的作用力，故D正确。
故选：A。
惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
一对平衡力必须大小相等、方向相反、作用在同一直线上、作用在同一物体上；
物体间力的作用是相互的，一对相互作用力的大小始终相等。
本题考查了对惯性、平衡力条件、相互作用力特点的理解，熟知相关知识，并能与实际应用相结合是解答的关键。
 6.【答案】B 【解析】解：
A、水沸腾时水蒸气顶起水壶盖，是水蒸气膨胀对壶盖做功，水蒸气的内能转化为壶盖的机械能，所以水蒸气的内能减小，故A不符合题意；
B、电烙铁通电时，电流做功，将电能转化为内能，使电烙铁的内能增加、温度升高而发热，故B符合题意；
C、汽油机的做功冲程，是高温高压的燃气膨胀对外做功，燃气的内能减小、温度降低，故C不符合题意；
D、用热水泡脚，脚从热水吸收热量，使脚的内能增加、温度升高，这是通过热传递使物体的内能增加，故D不符合题意。
故选：B。
做功和热传递都可以改变物体的内能，做功是能量的转化过程，而热传递是能量的转移过程。
本题考查了改变物体内能的方法，知道做功和热传递改变物体内能的区别是本题的关键。
 7.【答案】B 【解析】解：
A、由安培定则可知，螺线管的左端为N极，右端为S极，根据同名磁极相互排斥，异名磁极相互吸引，故小磁针静止时右端为S极、左端为N极，故A错误；
B、图中，闭合开关，滑动变阻器滑片P向右侧滑动时，滑动变阻器电阻减小，电流变大，电磁铁磁性变强，电流从右侧流入根据右手定则，通电螺线管上端为N极，同极相斥故弹簧测力计示数变小，故B正确；
C、图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导线在磁场中受力的作用，即电动机的原理图，故C错误；
D、图中没有电源，闭合开关后，当金属棒ab做切割磁感线运动时，电路中就会产生感应电流，故是发电机的原理图，故D错误。
故选：B。
根据安培定则判定螺线管的N、S极；根据磁极间的相互作用判定小磁针的N极指向；
影响电磁铁磁性大小的因素有电流大小和匝数的多少；根据电流的变化判定磁性的变化；
发电机是利用电磁感应现象的原理制成的；电动机是利用通电导线在磁场中受力的作用的原理制成的。
知道电磁铁、电动机和发电机的制作原理即原理图是解决该题的关键。
 8.【答案】B 【解析】解：A、用来描述热量的术语是：吸收和放出。故A不正确。
B、内能的大小和温度、质量、状态等因素有关，故温度高的物体，内能不一定大。故B正确。
C、因为一切物体都具有内能，的冰块，也具有内能。故C不正确。
D、发生热传递的条件是有温度差。故D不正确。
故选：B。
描述热量的物理术语；
内能与物体的质量、温度以及状态有关；
一切物体都具有内能；
发生热传递的条件：有温度差。
本题是一道热学综合题，主要考查学生对内能、热传递的条件及改变物体内能方法的理解，是中招的热点，热学的难点。
 9.【答案】C 【解析】解：由电路图可知，可变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，
A.由R的阻值随药液量减少而变小可知，开始输液时，R的阻值最大，电路中的总电阻最大，由可知，电路中的电流最小，故A错误；
B.由R的阻值随药液量减少而变小可知，输完药液时，R的阻值最小，由串联电路中电阻越大分得的电压越大可知，R两端的电压最小，电铃两端的电压最大，即电压表示数最大，故B错误；
C.当输完药液时，R的阻值最小，电铃两端的电压最大，所以电铃响的原因是其两端电压最大，故C正确；
D.开始输液时，电路中的电流最小，电铃两端的电压最小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误。
故选：C。
由电路图可知，可变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，由R的阻值随药液量减少而变小，开始输液时R的阻值最大，输完药液时R的阻值最小，然后结合串联电路的特点和欧姆定律进行解答。
本题主要考查了欧姆定律的应用，要掌握欧姆定律的公式，能够根据题干判断出R阻值的变化，根据电阻的变化判断出电路中电流的变化。
 10.【答案】C 【解析】解：两灯泡正常发光时，由可得，两灯泡的电阻：
，，
则，故A错误；
由的变形式可知，两灯泡正常发光时的时间不知，无法比较二者消耗电能的多少，故B错误；
两灯串联在220 V的电路中，
因串联电路中各处的电流相等，且灯泡的亮暗取决于实际功率的大小，
所以，由可得，甲灯泡的电阻较大，实际功率较大，灯泡较亮，故C正确；
将乙灯接入110V的电路中时的实际功率：
，故D错误。
故选：C。
两灯泡正常发光时的功率和额定功率相等，根据求出两灯泡的电阻，然后比较两者的大小关系，根据比较两者消耗的电能关系；
两灯泡串联时通过它们的电流相等，根据比较两者实际功率的大小关系，实际功率大的灯泡较亮；
根据求出将乙灯接入110V的电路中时的实际功率。
本题考查了串联电路的特点和电功率公式、电功公式的应用，要注意灯泡的亮暗取决于实际功率的大小。
 11.【答案】虚像  照相机  凹透镜 【解析】解：这个水膜透镜贴近课本上的字，字在这个水膜透镜的一倍焦距以内，成正立放大的虚像；
透过水膜透镜看远处的楼房，此时，成倒立缩小的实像，其应用是照相机；
用凹透镜看远处物体能成正立缩小的像，因此透过水膜透镜看远处的楼房成正立缩小的像，说明此时水膜透镜相当于凹透镜。
故答案为：虚像；照相机；凹透镜。
凸透镜成像规律及其应用：；正立放大的虚像，其应用是放大镜。
；成倒立缩小的实像，其应用是照相机。
凹透镜能使光线发散，用凹透镜看远处物体能成正立缩小的像。
凸透镜和凹透镜从结构和光学性质上各不相同，我们必须全面了解，尤其是对凸透镜是初中学习的重点。
 12.【答案】不同  扩散  斥 【解析】解：飞沫传播的方式是宏观物体的机械运动，花香飘散是花香分子不停地做无规则运动的结果，故两种传播方式不同。
同学们走进教学楼就会闻到消毒液的气味，这是扩散现象，是由于分子不停地做无规则运动。
消毒液是液体，不容易被压缩，说明分子之间存在着相互作用的斥力。
故答案为：不同；扩散；斥。
构成物质的分子总在不停地做无规则运动，这就是扩散现象；物体位置的变化叫机械运动；分子间存在相互作用的引力和斥力。
深入理解分子动理论的内容，是解答此题的关键。
 13.【答案】偏大 【解析】解：由图可知，量筒分度值2mL，盐水的体积：，
所以盐水的密度：；
分析实验的步骤可以看出，将烧杯中的盐水全部倒入量筒中，烧杯壁不可避免地会有残留的盐水，使得测量的盐水的体积变小，所以采用这种测量方法得到的结果将偏大。
故答案为：60；；偏大。
由图读出量筒的示数，由计算盐水的密度；测量结果的大小受质量与体积测量结果的影响，从步骤的顺序中分析是否对这两个量的测量产生了影响。
本题考查了量筒的读数和密度公式的运用，还考查了实验中误差的分析，同时告诉我们为了使测量的结果更精确，应在设计步骤时考虑到尽可能减小误差的方法。
 14.【答案】形变  弹性势  重力 【解析】解：运动员用力拉开弓，弓被拉弯，说明力能使物体发生形变；拉弯的弓能将箭射出是因为它具有弹性势能；箭最终会落向地面是因为受到重力的作用。
故答案为：形变；弹性势；重力。
力的作用效果：一、使物体发生形变；二、改变物体运动状态；
弹性势能：物体由于发生弹性形变而具有的能。
重力：地球对物体的吸引力。
本题考查力的作用效果、弹性势能、重力相关知识，属于基础知识考查。
 15.【答案】 【解析】解：由图知，工人使用动滑轮提升重物，所以，
有用功：，
总功：，
滑轮的机械效率：；
拉力的功率：。
故答案为：630；75；。
由计算提升重物做的有用功，由计算总功，由计算滑轮的机械效率；由计算拉力的功率。
本题考查有用功、总功和机械效率以及功率公式的应用，属于一道基础题。
 16.【答案】电磁波  绿  半导体 【解析】电磁波可以传递信息；地面的人可用遥控器发射电磁波来控制飞机飞行与拍摄。
光的三原色：红、绿、蓝；故遥控器上彩色屏幕是由红、绿、蓝三种色条组成，
灯是一种发光二极管，它是由半导体材料制成的；
故答案为：电磁波、绿、半导体。
电磁波可以传递信息。
光的三原色：红、绿、蓝。
是一种发光二极管工作的，它实际上是一种半导体材料。
本题考查信息传递、光的三原色、半导体材料的特点，是一道综合题。
 17.【答案】答：脚踩在鹅卵石铺设成的甬道上，脚对甬道路面的压力不变，凸起明显的鹅卵石减小了脚和路面的受力面积，由可知，增大了路面对脚的压强，增大脚的感觉．会明显感觉到比在平路上走硌脚。 【解析】增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力。
本题考查了压强公式的应用，压强大小取决于压力和受力面积两个因素，变量问题必须从相关公式出发进行考虑。
 18.【答案】解：从入射点作垂直于水面的法线，根据折射角大于入射角在法线左侧的水中画出入射光线。如图所示：
 【解析】根据入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向。
此题主要考查了对折射光路图的画法，关键是记熟光的折射规律，搞清折射角与入射角的关系。
 19.【答案】解：重力的方向是竖直向下的，从小球的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
  【解析】根据重力的方向是竖直向下的，从物体的重心做竖直向下的力，并标上字母G。
本题考查了重力的示意图的作法。不管物体怎样运动，重力的方向总是竖直向下的。
 20.【答案】解：除尘车此过程中行驶的平均速度；
除尘车对地面的压力，
除尘车的总重力。
答：除尘车此过程中行驶的平均速度为；
除尘车的总重力为。 【解析】根据计算除尘车此过程中行驶的平均速度；
根据压强公式的变形公式计算除尘车对水平地面的压力，水平地面上的除尘车的总重力等于它对地面的压力。
本题考查了速度公式和压强公式的变形公式的应用，属于基础题，要求学生掌握。
 21.【答案】解：灯泡的额定功率：
；
当开关接a时，与串联，
因串联电路电流处处相等，且电阻阻值为的2倍，
所以，与的电功率之比：
，
则消耗的功率：，
电路的总功率：
；
当开关接b时，与L串联，
由可得，前后两种情况下的电功率之比：
，
解得：，
前后两种情况下电路的总功率之比：
，
则开关接b时电路的总功率：，
因总功率等于各电阻消耗功率之和，
所以，开关接b时灯泡的实际功率：
。
答：灯泡的额定功率为；
当开关接b时，灯泡的实际功率为。 【解析】知道灯泡的额定电压和额定电流，根据求出灯泡的额定功率；
当开关接a时，与串联，根据串联电路的电流特点和求出两电阻的功率之比，进一步求出消耗的电功率，两电阻消耗的功率之和即为电路的总功率；当开关接b时，与L串联，根据求出两种情况下电路中的电流之比，根据求出电路的总功率之比，进一步求出当开关接b时电路的总功率，然后减去消耗的功率即为灯泡的实际功率。
本题考查了串联电路的特点和电功率公式的灵活运用，利用比值法解决问题时要注意各量之间的关系，不要颠倒。
 22.【答案】零    将适量水装入塑料袋用弹簧秤提着浸没在装白酒的烧杯中 【解析】解：使用弹簧测力计时候，首先要“调零”，即检查指针是否在零刻度线；
由图可知，该测力计的最小分度值为，指针在0刻度线下方3格，则弹簧测力计的示数是；
把装有酱油的塑料袋浸没在水中的时候，忽略塑料袋的体积，酱油的体积等于排开水的体积，即；
酱油的重力①
酱油浸没在水中受到的浮力F浮     ②
；所以：。
酒精的密度小于水的密度，所以装酒精的塑料袋无法像装酱油的塑料袋一样浸没在水中。反过来，如果烧杯装酒精，塑料袋装水，则装水的塑料袋可以浸没在酒精中，从而测出酒精的密度。
故答案是：零；；；将适量的水装入塑料袋用弹簧测力计浸没在装白酒的烧杯中。
使用弹簧测力计时候，首先要“调零”，即检查指针是否在零刻度线；
由图可知，该测力计的最小分度值为，指针在0刻度线下方3格，则弹簧测力计的示数是；
把装有酱油的塑料袋浸没在水中的时候，忽略塑料袋的体积，酱油的体积等于水的体积；可以算出酱油受到的浮力以及重力，进行比较可以求出酱油的密度；
酒精的密度小于水的密度，所以装酒精的塑料袋无法像装酱油的塑料袋一样浸没在水中。反过来，如果烧杯装酒精，塑料袋装水，则装水的塑料袋可以浸没在酒精中，从而测出酒精的密度。
该题考查了利用浮力测液体密度的知识，还有仪器的使用，与创新实验设计等。
 23.【答案】左  大 【解析】解：滑动变阻器应“一上一下”的接入电路，如图所示：
；
为了保护电路，闭合开关前滑动变阻器的滑片应该放在阻值最大处，即左端；
电压表测灯泡的电压，灯泡正常工作时，电压表示数为，
由图乙可知，电流表量程为，分度值为，此时的电流为，
小灯泡L的额定功率：；
图中电压表测量准确，电压表工作时，其实内部有微弱电流通过，根据并联电路电流的规律，电流表示数大于实际通过灯的电流，根据，所测量的额定功率偏大。
故答案为：见上图；左；大。
滑动变阻器接一个上接线柱和一个下接线柱串联在电路中；
为了保护电路，闭合开关前滑动变阻器的滑片应该放在阻值最大处；
电压表测灯泡电压，灯泡正常工作时，电压表示数为灯泡的额定电压，读出电流值，根据计算功率；
图中电压表测量准确，根据并联电路电流的规律，确定电流表示数与实际通过灯的电流大小关系，根据分析；
灯泡与电流表串联，将电压表并联在灯泡和电流表两端时，因为电流表也有内阻，电流表也会分得不部分电压，会导致测量误差。
此题是测量电功率的实验，考查了电路连接、电流表的读数、电功率的计算以及误差分析等知识，这些都是很基础、很重点的内容，在试题中出现的频率高，综合性较强。
 24.【答案】大  先变大，后不变  100 85 【解析】解：通常，直流充电桩比交流充电桩的充电电压更高、电流更大，由可知，充电功率更大；
由图乙知，D从增至的过程中，充电功率大致的变化规律是先变大，后不变；
当D达到时，充电功率为，
由表中数据知，D达到时，充电电压为400V，
由可知，此时的充电电流：
；
由表中数据知，D达到时，即充入充满状态储能的时，充电度数为，
由题意可知，充满电时储存的电能为：
，
由乙知D从增至时，即D增加，消耗电能，
此过程中充电功率保持不变，
由可得，此时充电的时间为：
，
由题知，：：3，
所以D从增至所需时间：，
由表中数据知，D从增至的过程中充电时长，
所以测试全过程的充电总时长。
故答案为：大；先变大，后不变；100；。
由可知，充电电压更高、电流更大，充电功率的大小情况；
由图乙知，D从增至的过程中，充电功率大致的变化规律；由表中数据知，D达到的充电电压，由图乙知此时的充电功率，由计算此时的充电电流；
当D达到时，根据题意计算出电池充满电时储存的电能；由图乙知，D从到，即D增加，此过程中充电功率为15kW保持不变，由计算充电的时间，从而计算出D从增至所需时间为，再计算测试全过程的充电总时长。
本题以直流充电桩为情景主要考查了电功率公式的灵活应用，理解题意并能从图像和表格中获取有用数据是关键，本题很好的体现物理知识在生活中的应用。
